基于Vb的Solidworks二次开发的经典实例

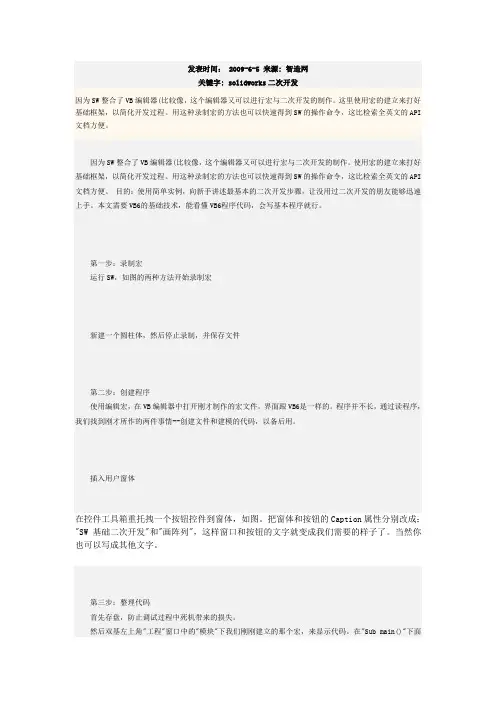

发表时间： 2009-6-5 来源: 智造网关键字: solidworks二次开发因为SW整合了VB编辑器(比较像，这个编辑器又可以进行宏与二次开发的制作。
这里使用宏的建立来打好基础框架，以简化开发过程。
用这种录制宏的方法也可以快速得到SW的操作命令，这比检索全英文的API 文档方便。
因为SW整合了VB编辑器(比较像，这个编辑器又可以进行宏与二次开发的制作。
使用宏的建立来打好基础框架，以简化开发过程。
用这种录制宏的方法也可以快速得到SW的操作命令，这比检索全英文的API 文档方便。
目的：使用简单实例，向新手讲述最基本的二次开发步骤，让没用过二次开发的朋友能够迅速上手。
本文需要VB6的基础技术，能看懂VB6程序代码，会写基本程序就行。
第一步：录制宏运行SW，如图的两种方法开始录制宏新建一个圆柱体，然后停止录制，并保存文件第二步：创建程序使用编辑宏，在VB编辑器中打开刚才制作的宏文件。
界面跟VB6是一样的。
程序并不长，通过读程序，我们找到刚才所作的两件事情--创建文件和建模的代码，以备后用。
插入用户窗体在控件工具箱重托拽一个按钮控件到窗体，如图。
把窗体和按钮的Caption属性分别改成："SW基础二次开发"和"画阵列"，这样窗口和按钮的文字就变成我们需要的样子了。
当然你也可以写成其他文字。
第三步：整理代码首先存盘，防止调试过程中死机带来的损失。
然后双基左上角"工程"窗口中的"模块"下我们刚刚建立的那个宏，来显示代码。
在"Sub main()"下面一行添加"Sub main()"，让程序运行后首先显示刚刚创建的窗口。
然后选中"Sub main()"到最后一个"end"之间的所有属于宏的代码，并剪切。
这样宏代码就剩下下面的三句。
(分隔线上面的声明代码不要动)工程窗口双击"UserForm1"，显示创建的窗口，再双击按钮，VB会自动建立按钮点击事件的代码：Private Sub CommandButton1_Click()End Sub我们把刚才宏的所有代码先粘贴过来。
如何利用vb对SolidWorks进行二次开发
如何利用对SolidWorks进行二次开发1.首先正确安装vs2010与SolidWorks，打开vs2010新建项目如图1。
图1系统会自动生成解决方案如图2。
图22.然后添加窗口Form1，向窗体中添加一个Button按钮，编写代码如下。
Public Class Form1Private Sub Button1_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Button1.ClickMsgBox("测试成功 by_NYX")End SubEnd Class3.修改代码，如图3。
图3将代码修改为：Public Sub AddCommandMgr()Dim cmdGroup As ICommandGroupIf iBmp Is Nothing TheniBmp = New BitmapHandler()End IfDim thisAssembly As AssemblyDim Title As String = "NYX_CESHI"Dim ToolTip As String = "Form1 Design System"Dim docTypes() As Integer = {swDocumentTypes_e.swDocASSEMBLY, _swDocumentTypes_e.swDocDRAWING, _swDocumentTypes_e.swDocPART}thisAssembly = System.Reflection.Assembly.GetAssembly(Me.GetType()) Dim cmdGroupErr As Integer = 0Dim ignorePrevious As Boolean = FalseDim registryIDs As Object = NothingDim getDataResult As Boolean =iCmdMgr.GetGroupDataFromRegistry(mainCmdGroupID, registryIDs)Dim knownIDs As Integer() = New Integer(1) {mainItemID1, mainItemID2}If getDataResult ThenIf Not CompareIDs(registryIDs, knownIDs) Then'if the IDs don't match, reset the commandGroupignorePrevious = TrueEnd IfEnd IfcmdGroup = iCmdMgr.CreateCommandGroup2(mainCmdGroupID, Title, ToolTip, "", -1, ignorePrevious, cmdGroupErr)If cmdGroup Is Nothing Or thisAssembly Is Nothing ThenThrow New NullReferenceException()End IfIf Not IsNothing(cmdGroup) ThenrgeIconList =iBmp.CreateFileFromResourceBitmap("SwVBAddin1_Matlab.ToolbarLarge.bmp", thisAssembly)cmdGroup.SmallIconList =iBmp.CreateFileFromResourceBitmap("SwVBAddin1_Matlab.ToolbarSmall.bmp", thisAssembly)rgeMainIcon =iBmp.CreateFileFromResourceBitmap("SwVBAddin1_Matlab.MainIconLarge.bmp", thisAssembly)cmdGroup.SmallMainIcon =iBmp.CreateFileFromResourceBitmap("SwVBAddin1_Matlab.MainIconSmall.bmp", thisAssembly)cmdGroup.AddCommandItem2("测试用", 0, "Form1 Design", "Form1 Design", 4, "Form1", "Form1_EnableMethod", 0, swconst.swCommandItemType_e.swMenuItem)cmdGroup.HasToolbar = TruecmdGroup.HasMenu = TruecmdGroup.Activate()End IfthisAssembly = NothingiBmp.Dispose()End Sub'判断菜单工具条按钮可用性Function Form1_EnableMethod() As Integer If iSwApp.ActiveDoc Is Nothing Then Form1_EnableMethod = 1ElseForm1_EnableMethod = 0End IfEnd FunctionFunction Form1() As BooleanDim st As New Form1st.Show()End Function4.重新生成解决方案,如图4。
基于vb的solidworks的二次开发
基于VB的solidworks 的二次开发姓名：张超学号：S11080203097专业：机械设计及理论班级: 机电4班基于VB的solidworks的二次开发1.引言Solidworks是基于windows平台、采用parasolid图形核心的一套三维CAD软件，它支持参数化和特征造型技术，能够使用户方便地创造任何复杂形状的实体，并且可以实现实体的参数化驱动。
由于其界面友好、操作方便、简单易学，目前已成为流行的三维设计软件。
更重要的是，solidworks提供了大量的 API函数用于二次开发，这些 API函数是solidworks的OLE或COM接口，使用户能够直接访问solidworks，并可以使用多种高级语言，如VB、VBA、VC等对其进行二次开发。
由于VB是运行在windows环境下的可视化编程语言，具有语言规则简单、功能齐全、使用方便的优点，并且在VB中可以像调用普通过程一样调用API函数，进而实现需要的功能。
因此很多科研工作者利用VB语言进行solidworks的二次开发。
2.VB二次开发solidworks的过程2.1 开发方法：基于VB的solidworks二次开发，最重要的是程序代码的编写。
代码可以完全由开发者写入，即完全用程序实现三维建模的编辑，这种方法编程较为复杂，但可以实现对具有复杂形体的零件造型。
另一个简单的方法是先录制使用solidworks用户界面执行的操作，即录制宏，获得宏操作代码，将其复制添加到VB程序所需部分，然后编辑修改已达到程序要求，通过程序驱动设计变量实现模型的建立和更新，这种方法编程简单，通用性好。
下面以挤压模垫套(见下图)为例说明这种方法的实现。
2.2 开发过程（1）提出设计意图，分析将要建立的模型，打开VB程序设计软件，根据设计意图创建VB窗体界面，创建程序主界面如下图，从界面可以看到定义挤压模垫套的5个尺寸参数为：D1、D2、D3、H1、H2，输入不同的数据即可得到所需要的模型。
基于VB的SolidWorks零件库的二次开发
ＳｏｌｉｄＷｏｒｋｓ是在Ｗｉｎｄｏｗｓ环境下实现的第一个机械三维ＣＡＤ软件，是基于特征进行参数化实体建模设计的工具，可以创建完全关联的三维实体模型。
ＳｏｌｉｄＷｏｒｋｓ以其设计过程简单、功能强大等优点，成为当前常用的一种三维设计软件。
尽管ＳｏｌｉｄＷｏｋｓ的功能十分强大，但它只是针对整个制造行业的通用软件，不能满足特定用户的特殊要求。
这就需要用户根据自身的需要利用ＳｏｌｉｄＷｏｒｋｓ所提供的二次开发工具和接口进行二次开发，使其在企业的产品开发中发挥更大的作用，提高设计效率。
1SolidWorks 二次开发原理概述１．１ＳｏｌｉｄＷｏｒｋｓ二次开发的形式ＳｏｌｉｄＷｏｒｋｓＡＰＩ（ＡｐｐｌｉｃａｔｉｏｎＰｒｏｇｒａｍｍｉｎｇＩｎｔｅｒｆａｃｅ，应用程序编程接口）是ＳｏｌｉｄＷｏｒｋｓ的ＯＬＥ（ＯｂｊｅｃｔＬｉｎｋｉｎｇａｎｄＥｍｂｅｄｄｉｎｇ，对象链接或嵌入）应用程序开发接口，用户可以利用它和支持ＯＬＥ编程的开发工具，如ＶＢ、ＶＢＡ（Ｅｘｃｅｌ，Ａｃｃｅｓｓ）、ＶＣ等对ＳｏｌｉｄＷｏｒｋｓ进行二次开发，建立适合用户需要的、专用的ＳｏｌｉｄＷｏｒｋｓ功能模块，在此基础上实现零件及模具的参数化驱动。
Ｓｏｌｉｄｗｏｒｋｓ二次开发通常有两种形式：一是独立应用程序（ｓｔａｎｄａｌｏｎｅａｐｐｌｉｃａｔｉｏｎ），用户程序作为一个独立的应用程序（＊．ｅｘｅ），通过ＡＰＩ接口调用ＳｏｌｉｄＷｏｒｋｓ提供的服务，完成对ＳｏｌｉｄＷｏｒｋｓ的控制和操作；二是插件形式（Ａｄｄ－Ｉｎａｐｐｌｉｃａｔｉｏｎ），用户程序作为一个插件（＊．ｄｌｌ）集成到Ｓｏｌｉｄｗｏｒｋｓ中去。
插件形式下，用户程序跟Ｓｏｌｉｄｗｏｒｋｓ程序运行在同一进程空间，运行效率高，而且用户可以在ＳｏｌｉｄＷｏｒｋｓ中添加自己的菜单、工具栏、属性页等，使用户程序跟Ｓｏｌｉｄｗｏｒｋｓ程序浑然容为一体。
由于插件程序跟ＳｏｌｉｄＷｏｒｋｓ运行在同一进程空间，插件程序的异常会导致ｓｏｌｉｄｗｏｒｋｓ程序的不稳定，因此在做开发时也要更加小心。
使用VBA进行solidworks开发指南
目录第1章概述 (2)1.1内容简介 (2)1.2名词解释 (2)1.3预备知识 (3)第2章录制、编辑、运行宏 (3)2.1录制、编辑、运行宏基本步骤： (3)2.2一些基本的建议： (3)第3章代码格式及帮助信息 (5)3.1代码格式： (5)3.2获得帮助： (6)第4章常用对象模型 (7)4.1综述： (7)4.2SldWorks.SldWorks : (8)4.3SldWorks.ModelDoc2： (8)4.4SldWorks.PartDoc、SldWorks.AssemblyDoc、SldWorks.DrawingDoc： (9)4.5SldWorks.feature、SldWorks.Sketch ： (9)第5章零件 PartDoc (9)5.1综述： (9)5.2选择对象的话题： (10)5.3访问并修改特征: (12)5.4草图的话题： (17)第6章装配体 (18)6.1综述： (18)6.2组件的话题：插入零部件到装配体 (19)6.3配合的话题：在装配体中添加配合 (22)6.4由于说到参考，顺便讨论一下配合参考： (26)第7章工程图 (28)7.1综述： (28)7.2注释的话题： (29)7.3生成图纸的话题：并讨论如何解决实际问题 (30)第8章总结： (40)第1章概述1.1内容简介Solidworks在提供了强大的三维建模功能的同时，也为使用者提供了开放的应用程序编程接口（API），通过调用这些API，我们可以将solidworks中一些重复单调或者规则明确的操作使用程序语言描述，通过简单的人机交互，让计算机自己来完成此类工作。
掌握了此类本领，可以在以后的工作中，开阔自己的视野，更加深入的了解软件本身工作的原理，并且，改善自己的工作，提高工作效率和质量。
本文旨在总结作者工作中获得的经验，专注于solidworks软件本身特点，文章中示例的代码基本上使用了vb语言描述，选择vb语言是因为其语法简单易懂，并且和应用程序间有很明朗的接口不需要再学习其它技术（如果使用c++,可能需要读者拥有COM知识）。
用VB进行Solidworks二次开发的编程技巧与实现方法
用VB进行Solidworks二次开发的编程技巧与实现方法0.引言Solidworks是美国Solidworks公司基于Windows平台开发的著名的全参数化三维实体造型软件，其功能强大、性能优良，易学易用，同时solidworks具有良好的开放性和兼容性。
不仅可以向下兼容二维AutoGAD，同时也可以与许多其它专业软件(如有限元分析软件Ansys、三维实体设计软件UG、Pro/E等)无缝集成为功能十分强大的CAD/GAE/CAM/PDM系统，完全能胜任大型工程与产品的设计、分析、制造和数据管理。
当前，各类用户不仅在应用Solidworks的强大功能进行各类专业设计，同时也在积极探索Solidworks的二次开发技术，力求扩展Solidworks的功能并使其用户化、专业化、本土化，以提高该软件的附加值与工作效率。
本文通过实例介绍了Solidworks二次开发中有关零部件绘制、插件生成及独立可执行文件生成过程中的编程技巧与实现方法。
1. 三维设计VB编程实现对于大多数三维软件使用者来说，主要是单纯的三维建模和装配。
可是在实际的三维设计中经常会遇到不好解决的问题，比如频繁出现的尺寸不同但形状相似的零件，齿轮等零件的曲线绘制等。
如果想解决这样的问题就必须涉及到二次开发，使用编程可以使零件建模更加快捷或更加真实。
但是对于大多数初学者而言，由于牵涉到许多solidworks API 底层命令的调用，不容易也不可能全面掌握。
因此，利用宏命令进行相关部分的录制，在VB 相关语法规则的约束下进行源代码的改写，用这种录制宏的方法可以快速得到solidworks的操作命令，这比检索全英文的API文档方便，从而有效提高了编程效率。
宏录制的源代码不能直接运行，必须在VB编辑器中对制作的宏文件进行一些修改，替换相关代码，删除冗余代码，这样的话录制的宏文件才可以得以顺利运行。
关于这方面的文章很多，在此不再赘述。
特别强调的是，对于Sub main中出现的前七句代码（本文以新建一个文件为例，其他情况类似）：Set swApp = Application.SldWorksswApp.ActiveDoc.ActiveView.FrameLeft = 0swApp.ActiveDoc.ActiveView.FrameTop = 0swApp.ActiveDoc.ActiveView.FrameState = 1swApp.ActiveDoc.ActiveView.FrameState = 1Set Part = swApp.NewDocument("D:\ProgramFiles\SolidWorks\data\templates\零件.prtdot", 0, 0#, 0#)Set Part = swApp.ActivateDoc2("零件1", False, longstatus) 上述创建方法与SW的安装位置有关联，因此使用下面三句通用的创建零件方法来替代这些代码：Set swApp = Application.SldWorksSet Part = swApp.NewPartSet Part = swApp.ActiveDoc通过对宏录制的源代码的修改与完善，便可以运行该宏文件。
使用VBA进行solidworks开发指南
目录第1章概述 (2)内容简介 (2)名词解释 (2)预备知识 (3)第2章录制、编辑、运行宏 (3)录制、编辑、运行宏基本步骤： (3)一些基本的建议： (3)第3章代码格式及帮助信息 (5)代码格式： (5)获得帮助： (6)第4章常用对象模型 (7)综述： (7): (8)： (8)、、： (9)、： (9)第5章零件PartDoc (9)综述： (9)选择对象的话题： (10)访问并修改特征: (12)草图的话题： (17)第6章装配体 (18)综述： (18)组件的话题：插入零部件到装配体 (19)配合的话题：在装配体中添加配合 (22)由于说到参考，顺便讨论一下配合参考： (26)第7章工程图 (28)综述： (28)注释的话题： (29)生成图纸的话题：并讨论如何解决实际问题 (30)第8章总结： (40)第1章概述内容简介Solidworks在提供了强大的三维建模功能的同时，也为使用者提供了开放的应用程序编程接口（API），通过调用这些API，我们可以将solidworks中一些重复单调或者规则明确的操作使用程序语言描述，通过简单的人机交互，让计算机自己来完成此类工作。
掌握了此类本领，可以在以后的工作中，开阔自己的视野，更加深入的了解软件本身工作的原理，并且，改善自己的工作，提高工作效率和质量。
本文旨在总结作者工作中获得的经验，专注于solidworks软件本身特点，文章中示例的代码基本上使用了vb语言描述，选择vb语言是因为其语法简单易懂，并且和应用程序间有很明朗的接口不需要再学习其它技术（如果使用c++,可能需要读者拥有COM知识）。
Solidworks提供了极其丰富的API，并且有很完善的帮助系统。
我们可以使用Microsoft VBA编写SolidWorks Macros或者使用其他编程环境编写Standalone and Add-in Applications。
（使用visual studio到.NET都可以）在SW的API帮助中我们可以很明了的查看API调用语法及相关的示例代码。
solidworks二次开发教程
solidworks二次开发教程在Solidworks二次开发中，我们可以使用Solidworks API来扩展和定制软件功能，提高工作效率。
下面是一个简单的教程，介绍了如何创建和编辑模型，以及如何进行基本的数据管理。
1. 创建一个新的Part文件：```vbDim swApp As SldWorks.SldWorksDim swModel As SldWorks.ModelDoc2Set swApp = Application.SldWorksSet swModel =swApp.NewDocument("C:\ProgramData\SolidWorks\SolidWorks 2022\templates\part.prtdot", 0, 0, 0)'设置Part文件属性swModel.Extension.CustomPropertyManager("").Add3 "MyProperty", swCustomInfoText, "MyValue"```2. 创建一个新的Assembly文件：```vbDim swApp As SldWorks.SldWorksDim swModel As SldWorks.ModelDoc2Set swApp = Application.SldWorksSet swModel =swApp.NewDocument("C:\ProgramData\SolidWorks\SolidWorks 2022\templates\assembly.asmdot", 0, 0, 0)'创建组件Dim swAssembly As SldWorks.AssemblyDocSet swAssembly = swModelDim swPart As SldWorks.ModelDoc2Set swPart =swAssembly.AddComponent5("C:\Path\To\Part.sldprt", 0, "", False, "", 0, 0, 0)'设置Assembly文件属性swModel.Extension.CustomPropertyManager("Part.sldprt").Add3 "MyProperty", swCustomInfoText, "MyValue"```3. 创建一个新的Drawing文件：```vbDim swApp As SldWorks.SldWorksDim swModel As SldWorks.ModelDoc2Set swApp = Application.SldWorksSet swModel =swApp.NewDocument("C:\ProgramData\SolidWorks\SolidWorks 2022\templates\drawing.drwdot", 0, 0, 0)'导入视图Dim swDrawing As SldWorks.DrawingDocSet swDrawing = swModelDim swView As SldWorks.ViewSet swView =swDrawing.CreateDrawViewFromModelView3("C:\Path\To\Part.s ldprt", "*等轴测", 0, 0, 0)'设置Drawing文件属性swModel.Extension.CustomPropertyManager("Part.sldprt").Add3 "MyProperty", swCustomInfoText, "MyValue"```4. 编辑模型：```vb'打开一个Part文件Dim swApp As SldWorks.SldWorksDim swModel As SldWorks.ModelDoc2Set swApp = Application.SldWorksSet swModel = swApp.OpenDoc6("C:\Path\To\Part.sldprt", swDocumentTypes_e.swDocPART,swOpenDocOptions_e.swOpenDocOptions_Silent, "", 0, 0)'选择特定特征Dim swFeat As SldWorks.FeatureSet swFeat = swModel.FeatureByName("特征名称")'修改特征参数If swFeat.GetTypeName2 = "特征类型" ThenDim swFeatData As SldWorks.FilletFeatureDataSet swFeatData = swFeat.GetDefinitionswFeatData.Radius = 5.0swFeat.ModifyDefinition swFeatData, swModel, Nothing End If'保存并关闭文件swModel.SaveAs2 "C:\Path\To\Part.sldprt", swSaveAsVersion_e.swSaveAsCurrentVersion, False, True swModel.CloseDoc```5. 数据管理：```vb'打开一个Part文件Dim swApp As SldWorks.SldWorksDim swModel As SldWorks.ModelDoc2Set swApp = Application.SldWorksSet swModel = swApp.OpenDoc6("C:\Path\To\Part.sldprt", swDocumentTypes_e.swDocPART, swOpenDocOptions_e.swOpenDocOptions_Silent, "", 0, 0)'获取自定义属性值Dim swCustPropMgr As SldWorks.CustomPropertyManager Set swCustPropMgr =swModel.Extension.CustomPropertyManager("")Dim propValue As StringpropValue = swCustPropMgr.Get2("MyProperty")'MsgBox弹窗显示自定义属性值MsgBox "MyProperty的值是：" & propValue'关闭文件swModel.CloseDoc```上述代码为简单的Solidworks二次开发教程，帮助你了解如何创建、编辑和管理模型数据。
VB对solidworks进行二次开发入门2种方式
VB对solidworks进⾏⼆次开发⼊门2种⽅式VB对solidworks进⾏⼆次开发本次的开发均使⽤简单圆柱为例进⾏solidworks⼆次开发⽅法⼀：借助API绘图函数1.使⽤宏录制圆柱的建模过程，录制代码如下：2.在VB程序开发环境中建⽴标准EXE⽂件，并且引⽤solidworks类型库，其引⼊步骤如下：单击菜单栏中【⼯程】【引⽤】命令，选择“SolidWorks exposed Type Libraries For add-in Use”(SolidWorks插件库⽂件)、“SolidWorks 2007 Type Libray”（SolidWorks库⽂件）和“SolidWorks Consant Type library”（SolidWorks常数库）3.在VB开发环境中添加2个lable控件，2个textbox控件，2个commandbutton控件，并将lable控件分别命名为圆柱直径，圆柱长度，将commandbutton控件分别命名为连接solidworks，开始绘制。
程序界⾯如下：4.代码编写A．在代码编写窗⼝，通⽤区定义变量，代码如下：Dim swapp As ObjectDim part As ObjectDim boolstatus As Boolean'定义接⼝B．双击第⼀个commandbutton控件，并且写⼊如下代码：Set swapp = CreateObject("SldWorks.Application")Set part = swapp.NewPart()swapp.Visible = True'获取solidworks软件接⼝并新建⼀个零件⽂件（⾄此，就可以使⽤VB启动solidworks）C．双击第⼆个commandbutton控件，并把solidworks录制的宏⽂件的相关代码复制到VB的第⼆个commandbutton控件Click的事件中，并且对代码进⾏修改，修改后的代码如下：boolstatus = part.Extension.SelectByID2("前视", "PLANE", 0, 0, 0, False, 0, Nothing, 0)part.SketchManager.InsertSketch Truepart.ClearSelection2 TrueDim skSegment As ObjectSet skSegment = part.SketchManager.CreateCircle(0#, 0#, 0#, Val(Text1.Text) / 2000, 0, 0#)part.ShowNamedView2 "*上下⼆等⾓轴测", 8part.ClearSelection2 Trueboolstatus = part.Extension.SelectByID2("Arc1", "SKETCHSEGMENT", 0, 0, 0, False, 0, Nothing, 0)Dim myFeature As ObjectSet myFeature = part.FeatureManager.FeatureExtrusion2(True, False, False, 0, 0, Val(Text2.Text) / 1000, 0, False, False, False, False, 0, 0, False, False, False, False,True, True, True, 0, 0, False)part.SelectionManager.EnableContourSelection = False5.单击VB中的启动按钮，先进性程序调试，调试结果如下：注意：在solidworks的API函数中的单位是⽶，如Set skSegment =part.SketchManager.CreateCircle(0#, 0#, 0#, Val(Text1.Text) / 2000, 0, 0#)，⾄于除以2000的原因是API中的绘制圆的函数，是以半径为参数。
基于VB的SolidWorks二次开发
ห้องสมุดไป่ตู้
动化。
收稿日期： ２００５－ １０－ ０９
１３１ 机械工程师 ２００６ 年第 ３ 期
制 造 业 信 息 化 Ｍａ ｎ ｕ ｆａ ｃ ｔｕ ｒｉｎ ｇ Ｉｎ ｆｏ ｒｍ ａ ｔｉｏ ｎ ａ ｌｉｚ ａ ｔｉｏ ｎ
图 ３ 尺寸参数表
图 ４ ＶＢ 中参数定义界面
图 １ ＳｏｌｉｄＷｏｒ ｋｓ２００４ 的接口关系图
［ 参考文献］ ［ １］ 温 诗 铸 ， 黎 明． 机 械 学 发 展 战 略 研 究 ［ Ｍ］ ． 北 京 ： 清 华 大 学 出 版
社， ２００３， ４３－ ４５． ［ ２］ Ｋａｚｕｋｉ ＭＩＺＵＴＡＮＩ， Ｋａｚｕｍｉｃｈｉ ＫＡＴＯ ａｎｄ Ｋａｚｕｍａｓａ ＮＡＫＡＭＵ－
ＲＡ． Ａｃｔｉｖｅ ｖｉｂｒａｔｉｏｎ ｃｏｎｔｒｏｌ ｏｆ ｒｏｔａｔｉｎｇ ｓｈａｆｔ ｓｕｐｐｏｒｔｅｄ ｂｙ ｆｌｅｘｉｂｌｅ ｂｅａｒｉｎｇｓ （ １ｓｔ ｒｅｐｏｒｔ， ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ ａ ｄｙｎａｍｉｃ ａｂｓｏｒｂｅｒ ［ Ａ］ ． Ｔｒａｎｓａｃｔｉｏｎｓ ｏｆ Ｊａｐａｎ Ｓｏｃｉｅｔｙ ｏｆ Ｍｅｃｈａｎｉｃａｌ Ｅｎｇｉ－ ｎｅｅｒｓ Ｐａｒｔ Ｃ［ Ｃ］ ． ５９５６２１９９３， ＪＳＭＥ： １７１０－ １７１６．
solidworks二次开发全教程系列
solidworks二次开发全教程系列solidworks二次开发-01-录制一个宏第一步：我们需要自己录制一个宏，然后看看程序产生了什么代码。
当初学习excel时候就是这么干的。
只是，solidworks要复杂一些，直接录制的宏不能使用，需要做一些调整。
在没有经验的时候我们最好按照下面的建议来做。
Edit or Debug SolidWorks MacroEdit or debug SolidWorks macros using Microsoft VBA. 使用Microsoft VBA编辑或调试宏To edit or debug a SolidWorks macro:Click Edit Macro on the Macro toolbar, or click Tools, Macro, Edit.NOTES: 注意：To automatically edit a macro after recording it, click Tools, Options, Systems Options. On the General tab, select Automatically edit macro after recording and click OK. This setting is persistent across SolidWorks sessions.此选项Automatically edit macro after recording 顾名思义是在记录宏完毕后自动打开编辑界面。
If you recently edited the macro, you can select it from the menu when you click Tools, Macro. This menu lists the last nine macros that you edited.已经编辑了宏，菜单中会有最近的9个宏程序列表供选择。
solidworks二次开发全教程系列
solidworks二次开发全教程系列solidworks二次开发-01-录制一个宏第一步：我们需要自己录制一个宏，然后看看程序产生了什么代码。
当初学习excel时候就是这么干的。
只是，solidworks要复杂一些，直接录制的宏不能使用，需要做一些调整。
在没有经验的时候我们最好按照下面的建议来做。
Edit or Debug SolidWorks MacroEdit or debug SolidWorks macros using Microsoft VBA. 使用Microsoft VBA编辑或调试宏To edit or debug a SolidWorks macro:Click Edit Macro on the Macro toolbar, or click Tools, Macro, Edit.NOTES: 注意：To automatically edit a macro after recording it, click Tools, Options, Systems Options. On the General tab, select Automatically edit macro after recording and click OK. This setting is persistent across SolidWorks sessions.此选项Automatically edit macro after recording 顾名思义是在记录宏完毕后自动打开编辑界面。
If you recently edited the macro, you can select it from the menu when you click Tools, Macro. This menu lists the last nine macros that you edited.已经编辑了宏，菜单中会有最近的9个宏程序列表供选择。
