中性线及保护接地线截面设计要求
《低压配电设计规范》GB50054-95
《低压配电设计规范》GB50054-95低压配电设计规范code for design of low voltage electrial installationsGB 50054-95主编部门：中华⼈民共和国机械⼯业部批准部门：中华⼈民共和国建设部施⾏⽇期：1996年6⽉1⽇第⼀章总则第1．0．1条为使低压配电设计执⾏国家的技术经济政策。
做到保障⼈⾝安全、配电可靠、电能质量合格、节约电能、技术先进、经济合理和安装维护⽅便，制订本规范。
第1．0．2条本规范适⽤于新建和扩建⼯程的交流、⼯频500V 以下的低压配电设计。
第1．0．3条低压配电设计应节约有⾊⾦属，合理地选⽤铜铝材质的导体。
第1．0．4条低压配电设计除应执⾏本规范外，尚应符合现⾏的国家有关标准、规范的规定。
第⼆章电器和导体的选择第⼀节电器的选择第2．1．1条低压配电设计所选⽤的电器，应符合国家现⾏的有关标准，并应符合下列要求。
⼀、电器的额定电压应与所在回路标称电压相适应；⼆、电器的额定电流不应⼩于所在回路的计算电流；三、电器的额定频率应与所在回路的频率相适应；四、电器应适应所在场所的环境条件；五、电器应满⾜短路条件下的动稳定与热稳定的要求。
⽤于断开短路电流的电器，应满⾜短路条件下的通断能⼒。
第2．1．2条验算电器在短路条件下的通断能⼒，应采⽤安装处预期短路电流周期分量的有效值，当短路点附近所接电动机额定电流之和超过短路电流的1％时，应计⼊电动机反馈电流的影响。
第2．1．3条当维护、测试和检修设备需断开电源时，应设置隔离电器。
第2．1．4条隔离电器应使所在回路与带电部分隔离，当隔离电器误操作会造成严重事故时，应采取防⽌误操作的措施。
第2．1．5条隔离电器宜采⽤同时断开电源所有极的开关或彼此靠近的单极开关。
第2．1．6条隔离电器可采⽤下列电器：⼀、单极或多极隔离开关、隔离插头；⼆、插头与插座；三、连接⽚四、不需要拆除导线的特殊端⼦；五、熔断器。
电力电缆截面
3.7电力电缆截面3.7.1电力电缆导体截面的选择，应符合下列规定：1最大工作电流作用下的电缆导体温度，不得超过电缆使用寿命的允许值。
持续工作回路的电缆导体工作温度，应符合本规范附录A的规定。
2最大短路电流和短路时间作用下的电缆导体温度，应符合本规范附录A的规定。
3最大工作电流作用下连接回路的电压降，不得超过该回路允许值。
410kV及以下电力电缆截面除应符合上述1〜3款的要求外，尚宜按电缆的初始投资与使用寿命期间的运行费用综合经济的原则选择。
10kV及以下电力电缆经济电流截面选用方法宜符合本规范附录B的规定。
5多芯电力电缆导体最小截面，铜导体不宜小于2.5mm2,铝导体不宜小于4mm2。
6敷设于水下的电缆，当需要导体承受拉力且较合理时，可按抗拉要求选择截面。
3.7.210kV及以下常用电缆按100%持续工作电流确定电缆导体允许最小截面，宜符合本规范附录C和附录D的规定，其载流量按照下列使用条件差异影响计入校正系数后的实际允许值应大于回路的工作电流。
1环境温度差异。
2直埋敷设时土壤热阻系数差异。
3电缆多根并列的影响。
4户外架空敷设无遮阳时的日照影响。
3.7.3除本规范第3.7.2条规定的情况外，电缆按100%持续工作电流确定电缆导体允许最小截面时，应经计算或测试验证，计算内容或参数选择应符合下列规定：1含有高次谐波负荷的供电回路电缆或中频负荷回路使用的非同轴电缆，应计入集肤效应和邻近效应增大等附加发热的影响。
2交叉互联接地的单芯高压电缆，单元系统中三个区段不等长时，应计入金属层的附加损耗发热的影响。
3敷设于保护管中的电缆，应计入热阻影响；排管中不同孔位的电缆还应分别计入互热因素的影响。
4敷设于封闭、半封闭或透气式耐火槽盒中的电缆，应计入包含该型材质及其盒体厚度、尺寸等因素对热阻增大的影响。
5施加在电缆上的防火涂料、包带等覆盖层厚度大于1.5mm时，应计入其热阻影响。
6沟内电缆埋砂且无经常性水份补充时，应按砂质情况选取大于2.0Km/W的热阻系数计入对电缆热阻增大的影响。
中性点接地电阻柜的配线要求
1、中性点接地电阻柜柜内控制回路导线为多股黄色软铜绞线，导线截面不小「1.5mm2, 电流回路不小于2.5mm2。
盘内布线必须合理，捆扎牢固，柜内接线排列和元器件端子号必须与设计图纸一致。
接地线采用黄绿色软铜电线，导线截面按相应的国家标准。
均接到接地铜排上，铜排须经过去毛刺并钝化处理。
2、进出柜的主回路电缆均通过接线端子或连接铜排，接线端子或连接铜排的设置，应充分考虑施工的方便，电缆接线端子距柜底应有500mm以上的空间。
控制电缆端子距柜底应有200mm以上的空间，并设有封闭的底板。
3、柜体以及活动门均应设置接地螺栓，并采用适当配线方式，保证导线不会阻碍门的正常开闭。
柜内应考虑设置适当尺寸的电缆线槽，加上电缆的布线量占线槽＜60%。
有一定的预留空间。
中性点接地电阻柜柜面标牌必须采用金属激光刻字标牌，采用螺丝连接或钟接。
4、变压器接地电阻柜作用：我国电力系统常用的中性点接地方式有：中性点直接接地、中性点不接地、中性点经消弧线圈接地（谐振接地）、中性点经电阻接地这四种方式。
电力系统接地运行方式涉及电网的平安运行、供电可靠性、用户用电平安等诸多重要问题。
中性点经电阻接地就是在电网中性点，与地之间串联接入某•一电阻器。
适中选择所接电阻器的阻值，不仅可以泄放单相接地电弧后半波的能量，从而减少电弧重燃的可能性，抑制电网过电压的幅值，还可以提高继电保护装置的灵敏度以作用于跳闸，从而有效保护接地电阻柜系统正常运行。
中性线及保护接地线截面设计要求
中性线及保护接地线截面设计要求：GB50217-2007电力工程电缆设计规范3.7.91kV以下电源中性点直接接地时，三相四线制系统的电缆中性线截面，不得小于按线路最大不平衡电流持续工作所需最小截面；有谐波电流影响的回路，尚宜符合下列规定：1气体放电灯为主要负荷的回路，中性线截面不宜小于相芯线截面。
2 除上述情况外，中性线截面不宜小于50%的相芯线截面。
3.7.10 1kV以下电源中性点直接接地时，配置保护接地线、中性线或保护接地中性线系统的电缆导体截面的选择，应符合下列规定：1 中性线、保护接地中性线的截面，应符合本规范第3.7.9条的规定；配电干线采用单芯电缆作保护接地中性线时，截面应符合下列规定：1）铜导体，不小于10mm2。
2）铝导体，不小于16mm2。
2 保护地线的截面，应满足回路保护电器可靠动作的要求，并应符合表3.7.10的规定。
表3.7.10 按热稳定要求的保护地线允许最小截面（mm2）3 采用多芯电缆的干线，其中性线和保护地线合一的导体，截面不应小于4mm。
JGJ16-2008民用建筑电气设计规范7.4.5中性导体和保护导体截面的选择应符合下列规定：1具有下列情况时，中性导体应和相导体具有相同截面：1)任何截面的单相两线制电路；2)三相四线和单相三线电路中，相导体截面不大于16mm2(铜)或25mm2(铝)。
2三相四线制电路中，相导体截面大于16mm2(铜)或25mm2(铝)且满足下列全部条件时，中性导体截面可小于相导体截面：1)在正常工作时，中性导体预期最大电流不大于减小了的中性导体截面的允许载流量。
2)对TT或TN系统，在中性导体截面小于相导体截面的地方，中性导体上需装设相应于该导体截面的过电流保护，该保护应使相导体断电但不必断开中性导体。
当满足下列两个条件时，则中性导体上不需要装设过电流保护：——回路相导体的保护装置已能保护中性导体；——在正常工作时可能通过中性导体上的最大电流明显小于该导体的载流量。

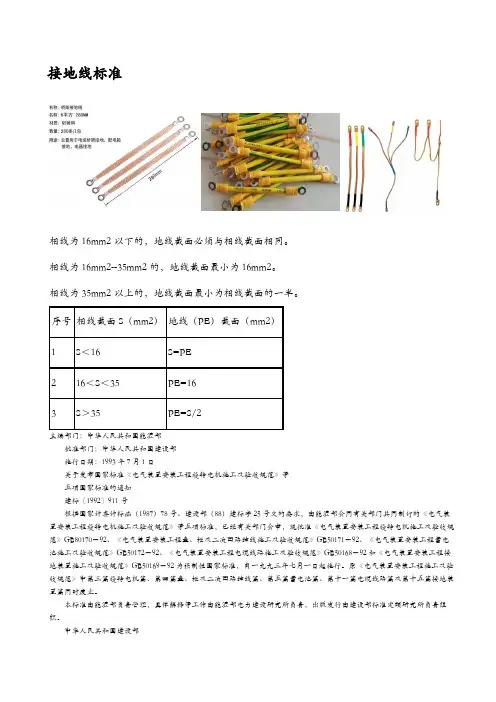

接地线标准
接地线标准相线为16mm2以下的，地线截面必须与相线截面相同。
相线为16mm2--35mm2的，地线截面最小为16mm2。
相线为35mm2以上的，地线截面最小为相线截面的一半。
批准部门：中华人民共和国建设部施行日期：1993年7月1日关于发布国家标准《电气装置安装工程旋转电机施工及验收规范》等五项国家标准的通知建标〔1992〕911号根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准，已经有关部门会审，现批准《电气装置安装工程旋转电机施工及验收规范》GB80170－92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171－92、《电气装置安装工程蓄电池施工及验收规范》GB50172－92、《电气装置安装工程电缆线路施工及验收规范》GB50168－92和《电气装置安装工程接地装置施工及验收规范》GB50169－92为强制性国家标准，自一九九三年七月一日起施行。
原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。
本标准由能源部负责管理，具体解释等工作由能源部电力建设研究所负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九二年十二月十六日修订说明本规范是根据国家计委计标函（1987）78号、建设部（88）建标字25号文的要求，由原水利电力部负责主编，具体由能源部电力建设研究所会同有关单位共同编制而成。
在修订过程中，规范组进行了广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，广泛征求了全国有关单位的意见，最后由我部会同有关部门审查定稿。
本规范共分三章和二个附录。
这次修订的主要内容有：增加新型设备的接地规定，接地干线涂色标志采用IEC标准同国标一致，对接地装置施工防腐问题、焊接质量要求作了修订，对土壤腐蚀性分级定量和化学降阻剂使用上作了规定。
中性线及保护接地线截面设计要求
中性线及保护接地线截面设计要求：GB50217-2007电力工程电缆设计规范1kV以下电源中性点直接接地时，三相四线制系统的电缆中性线截面，不得小于按线路最大不平衡电流持续工作所需最小截面；有谐波电流影响的回路，尚宜符合下列规定：1气体放电灯为主要负荷的回路，中性线截面不宜小于相芯线截面。
2 除上述情况外，中性线截面不宜小于50%的相芯线截面。
1kV以下电源中性点直接接地时，配置保护接地线、中性线或保护接地中性线系统的电缆导体截面的选择，应符合下列规定：1 中性线、保护接地中性线的截面，应符合本规范第3.7.9条的规定；配电干线采用单芯电缆作保护接地中性线时，截面应符合下列规定：1）铜导体，不小于10mm2。
2）铝导体，不小于16mm2。
2 保护地线的截面，应满足回路保护电器可靠动作的要求，并应符合表3.7.10的规定。
表3.7.10 按热稳定要求的保护地线允许最小截面（mm2）3 采用多芯电缆的干线，其中性线和保护地线合一的导体，截面不应小于4mm2。
JGJ16-2008民用建筑电气设计规范7.4.5中性导体和保护导体截面的选择应符合下列规定：1具有下列情况时，中性导体应和相导体具有相同截面：1)任何截面的单相两线制电路；2)三相四线和单相三线电路中，相导体截面不大于16mm2(铜)或25mm2(铝)。
2三相四线制电路中，相导体截面大于16mm2(铜)或25mm2(铝)且满足下列全部条件时，中性导体截面可小于相导体截面：1)在正常工作时，中性导体预期最大电流不大于减小了的中性导体截面的允许载流量。
2)对TT或TN系统，在中性导体截面小于相导体截面的地方，中性导体上需装设相应于该导体截面的过电流保护，该保护应使相导体断电但不必断开中性导体。
当满足下列两个条件时，则中性导体上不需要装设过电流保护：——回路相导体的保护装置已能保护中性导体；——在正常工作时可能通过中性导体上的最大电流明显小于该导体的载流量。
变压器中性点接线截面深化设计
75一、变压器中性点接地概述我们常见的220V电压， 就是在变压器中只取了一根相线接入用户家里。
此时的中性线不直接投入使用，而是进行接地工作，即中性点与大地相连后，再引出一条中性线，这项工作，就叫做“工作接地”。
工作接地的作用一共有两个：1.降低单根相线接地的危险性；2.稳定电位。
变压器中性点接地作用之降低相线接地危险性，一定是一相接地，因为如果是两根或三根相线接地，那直接就会产生短路电流，出发漏电保护器的保护动作。
如果一根相线与大地相连了，如果你家里安装了漏电保护器，那此时就会跳闸。
可楼道里、小区里，可都没有安装漏电保护器，那么此时，相线有电，大地上也会与相线带有相同的电（此时相线=大地）。
此时如果人体触碰到零线，就会形成大地——人体——零线的回路，产生电流，使人体触电。
而如果中性点进行了接地呢？那么此时大地=零线，零线与大地的电位相同。
此时相线再与大地连接，相当于火线与零线直接短路，促使断路器进行保护跳闸。
哪怕是断路器不跳闸，人体在触摸到零线或大地时，由于人体的电阻要比短路中的电阻大得多，因此电流还是不会流过人体，不会使人体触电。
变压器中性点接地另一个作用稳定电位，当变压器的绝缘发生损坏时，就有可能使高压电窜入低压端，就会引起低压端的电压升高。
但是，如果中性点进行了接地，则低压侧对地电压将受到工作接地电阻阻的限制，不会太高。
这时，高压接地电流Ic通过低压工作接地和高压线路对地分布电容构成回路二、变压器中性点接地工作图示根据(IEC)规定的各种保护接地方式的术语概念，低压配电系统按接地方式的不同称为tt系统、tn系统、it系统。
其中tn系统又分为tn-c、tn-s、tn-c-s系统。
TN系统优于TT系统的地方1.TN系统往往可利用过电流保护电器兼作接地故障保护（如：断路器的短路瞬时保护），比较简单，而TT系统通常需装设剩余电流保护装置RCD作接地故障防护，比较复杂。
2.TN系统往往做了等电位联结，用电设备端的PE线和设备外壳连接了等电位联结板，当线路发生对地过电压时，设备对地绝缘所承受的应电压较小，不会造成绝缘击穿。
电气设备接地线规定
电气设备接地线规定一．电气设备接地的有关要求1．下列设备应保护接地：a)电流互感器二次线圈。
b)配电盘、控制盘的外壳。
c)电动机的外壳。
d)电缆接头盒的外壳及电缆的金属外皮。
e)开关及其传动装置的金属底座或外壳。
f)高压绝缘子及套管的金属底座。
g)室内外配线的金属管道。
2．接地线截面积的要求；a)扁铁：截面室内S>60mm2室外S>100 mm2b)圆钢：直径室内Ф>6mm 室外Ф>8 mmc)钢管：壁厚室内δ>2.5 mm 室外δ>2.5 mmd)380V 配电箱、检修电源箱、照明电源箱接地应：铜裸线：截面S>4 mm2铝裸线：截面S>6 mm2有绝缘铜线：截面S>2.5mm2 有绝缘铝线：截面S>4mm2e)工作接地与保护接地的干线允许合用，但其截面不得小于相线截面的二分之一。
3.接地线的敷设：a)每一个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串接几个需要接地的电气装置。
b)接地线应按水平或垂直敷设，在直线段上不该有高低起伏及弯曲等情况。
c)接地线离地面距离宜为250--300mm 。
d)工作接地用黄绿相间的条纹涂在表面，保护接地应用黑色涂在表面上，设备中性线宜涂淡篮色标志。
e)设备接地螺丝应有代号为“〨”标示牌。
f)不得利用蛇皮管、管道保温层的金属外皮或金属网和电缆金属护层作接地线。
g)接地线不该作其他用途4.接地线的连接：a)地线焊接时；扁铁为其宽度的2倍。
圆钢为其直径的6倍。
圆钢与扁铁连接时，长度为圆钢的6倍。
b)铜、铝线用固定螺丝压接，不得缠绕连接。
采用扁铜软线作接地线时,要求长短适宜，并压接线鼻子与接地螺丝连接。
5.设备接地线可利用下列接地体接地，a)建筑物的金属结构（梁、柱等）及混凝土结构内部的钢筋。
b)与接地干线靠得住连接的电缆管。
二．电动机接地的有关要求1.电动机接地线宜采用扁铁与全厂接地网连接，如距离接地干线较远或布置扁铁接地线影响环境美观，应尽可能采用自然接地体接地，或利用扁铜线作为接地线。
中性线及保护接地线截面设计要求
中性线及保护接地线截面设计要求：GB50217-2007电力工程电缆设计规范3.7.91kV以下电源中性点直接接地时，三相四线制系统的电缆中性线截面，不得小于按线路最大不平衡电流持续工作所需最小截面；有谐波电流影响的回路，尚宜符合下列规定：1气体放电灯为主要负荷的回路，中性线截面不宜小于相芯线截面。
2除上述情况外，中性线截面不宜小于50%勺相芯线截面。
3.7.101kV以下电源中性点直接接地时，配置保护接地线、中性线或保护接地中性线系统的电缆导体截面的选择，应符合下列规定：1中性线、保护接地中性线的截面，应符合本规范第3.7.9条的规定；配电干线采用单芯电缆作保护接地中性线时，截面应符合下列规定：1）铜导体，不小于10mm。
2）铝导体，不小于16mm。
2保护地线的截面，应满足回路保护电器可靠动作的要求，并应符合表 3.7.10的规定。
表3.7.10 按热稳定要求的保护地线允许最小截面（）采用多芯电缆的干线，其中性线和保护地线合一的导体，截面不应小于4mrKJGJ16-2008民用建筑电气设计规范7.4.5中性导体和保护导体截面的选择应符合下列规定：1具有下列情况时，中性导体应和相导体具有相同截面：1）任何截面的单相两线制电路；2）三相四线和单相三线电路中，相导体截面不大于16mm2（铜）或25mm2（铝）。
2三相四线制电路中，相导体截面大于16mm2（铜）或25mm2（铝）且满足下列全部条件时，中性导体截面可小于相导体截面：1）在正常工作时，中性导体预期最大电流不大于减小了的中性导体截面的允许载流量。
2）对TT或TN系统，在中性导体截面小于相导体截面的地方，中性导体上需装设相应于该导体截面的过电流保护，该保护应使相导体断电但不必断开中性导体。
当满足下列两个条件时，则中性导体上不需要装设过电流保护：回路相导体的保护装置已能保护中性导体;在正常工作时可能通过中性导体上的最大电流明显小于该导体的载流量。
接地规范
接地规范接地制式的规范性电源系统接地制式不同，安装规范要求不同。
同一台发电机，同一台变压器供电网路中，不应采用两种不同接地制式的保护方式。
PE线有最小截面的要求，如表2-28-1。
表2-28-1 PE线最小截面规格相线芯线截面s（mm2）PE线最小截面（mm2）s≤16s16<s≤3516s>35s/2PE线采用单芯绝缘导线时，按机械强度要求，其截面当有机械性的保护时为2.5mm2，无机械性的保护为4mm2。
PE或PEN干线为铜材时不应小于10mm2，为铝材时，不应小于16mm2，多芯电缆时，不应小于4mm2。
TN系统的装置或设备外露可导电部分严禁用作PEN线。
PEN线严禁接入开关设备，不得断股或断线。
TN系统整体结构主要是由工作接地，主干保护线（主干PE或PEN线），设备保护线（PE线），故障速断保护装置，重复接地或等电位联结所组成。
它必须保证系统整体性、连续性、可靠性。
TN系统按照中性线（N）与保护（PE）组合情况的不同，可分为TN-S系统、TN-C系统、TN-C-S系统三种接地形式。
在TN系统的接地形式中，所有用电（受电）设备的外露可导电部分必须用PE线（或共用中性线即PEN 线）与电力系统的接地点相连接（先接至主干PE线），且必须将能同时触及的外露可导电部分接至同一接地装置，不允许任何漏接、错接、混装现象，否则应装设能自动切除接地故障的继电保护装置。
采用TNG-C-S系统时，PE与N从某点（一般为进户处）分开后，就不能再合并，且N线绝缘水平应与相线相同。
对新改扩工程，应推行TN-S系统并辅以总等电位联结以及在局部范围内作辅助等电位联结。
需要接地的直流系统的接地装置，应符合有关规定。
3.2 接地装置电阻的检测各种接地装置应在干燥季节检测其接地电阻。
一般来讲，低压电力网中的电源系统工作接地电阻不超过4Ω；低压线路每处重复接地电阻汪超过10Ω；电力设备接地电阻不超过4Ω；其他应遵从安全设计或有关规定。
变压器中性点接地的要求
变压器中性点接地的要求●变压器低压侧中性点接地电阻应该在0.5~10欧姆之间。
保护接地电阻不能大于4欧姆。
1.要有足够的深度2.在土壤电阻率部高的地层要增加接地体支数3.在土壤电阻率较高的地方，可在每支接地体周围0.5M以下0.8M以上的底层填充化学材料4.在土壤电阻率很高的地层，应该用挖坑换土的方法●变压器中性点直接接地的接地电阻不能大于4欧姆●电力设备试验规程规定：100KV以下的变压器接地点电阻不大于10欧姆，100KV以●的变压器接地电阻不大于4欧姆●变压器接地电阻过高的原因：1.接地装置的材料不符合规格，由于接地体埋设不规范安装工艺马虎，接地体与接地线的连接头松动，大地过于干燥，均有可能造成接地电阻过高2.变压器设计安装时由于外力破坏或接地体被盗等原因也可能造成接地线断线，接地电阻过高●预防措施：1.严格按照施工工艺规范接地体埋设1）.接地装置一般由钢管、角钢、带钢以及钢绞线等材料制成，埋入深度应该不小于0.5米~0.8米2）接地体装置施工应与基础施工同时进行a．接地槽的深度应符合设计要求，一般为0.5M到0.8M，可耕地应敷设在耕地深度以下，接地槽宽度一般为0.3M~0.4M与、并清除槽中一切可影响接地体与土壤接触的杂物b．钢管的规格以及打入土壤中的深度应符合设计要求，接地体应垂直打入地中且固定，以免增加接地电阻，中山区以及土壤电阻率较高的地方应尽量少用管形接地体，而采用表面埋设的方式埋设接地体，c.接地体下引线应沿电杆敷设引下，尽可能短而直，以减少冲击电抗，接地体引下线以支持件固定中杆塔上，支持件之间的距离中直线部分常采用1~1.5M，在转弯部分采用1Md.接地体引下线除了为测量接地电阻而预留的断开处以外不得有街头，接地装置的连接应保证接触可靠，接地体引下线与接地体的连接以及接地体本身的连接均采用焊接，接地体引下线与为测量接地电阻而预留的断开处采用螺钉连接。
连接螺钉应镀锌防锈。
e.接地体敷设完毕应回填土，不得将石块等影响接地体与土壤接触的杂物埋入2.在变压器的中性线上选取合适的位置重复接地，当变压器中性线中某点断开的时，由于多点接地，中性线电流仍可经过大地回到变压器中性点，中性线的电位始终为零，每相电压始终为正常电压。
如何正确选择保护接地接地保护与接零保护规范
如何正确选择保护接地接地保护与接零保护规范如何正确选择保护接地与接零方式，这里介绍了接地保护与接零保护规范设计、工艺标准，接地保护与接零保护的适用范围，以及不同供配电系统中接地保护与接零保护的区分。
接地保护与接零保护规范采纳保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。
由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此假如选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电牢靠性。
作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地？一、接地保护与接零保护要认得和了解接地保护与接零保护，把握这两种保护方式的不同点和使用范围。
接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所实行的一项紧要技术措施。
这两种保护的不同点重要表现在三个方面：一是保护原理不同。
接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置快速动作。
二是适用范围不同。
依据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。
TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TNC、TNCS、TNS三种）重要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。
当前我国现行的低压公用配电网络，通常采纳的是TT或TNC系统，实行单相、三相混合供电方式。
即三相四线制380/220V配电，同时向照明负载和动力负载供电。
三是线路结构不同。
接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必需确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必需具有多处重复接地。
gb50169-电气装置安装工程接地装置施工及验收规范
1 总则1．0．1 为保证接地装置安装工程的施工质量，促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。
1.0.2 本规范适用于电气装置的接地装置安装工程的施工及验收。
1.0.3 接地装置的安装应由工程施工单位按已批准的设计要求施工，工程建设管理单位和监理单位应有专人负责监督。
1.0.4 接地装置施工采用的器材应符合国家现行技术标准的规定，并应有合格证件。
1.0.5 施工中的安全技术措施应符合本规范和现行有关安全标准的规定。
11.0.6 接地装置的安装应配合建筑工程的施工；隐蔽部分必须在覆盖前会同有关单位作好中间检查及验收记录。
1.0.7 各种电气装置与主接地网的连接必须可靠，接地装置的焊接质量应符合本规范第3.4.2条的规定，接地电阻应符合设计规定，扩建接地网与原接地网应为多点连接。
1.0.8 接地装置验收测试应在土建完工后尽快安排进行；对高土壤电阻率地区的接地装置，在接地电阻难以满足要求时，应由设计确定采取相应措施，验收合格后方可投入运行。
1.0.9 接地装置的施工及验收，除应按本规范的规定执行外，尚应符合国家现行的有关标准规的规定。
22 术语和定义2.0.1接地体（极）grounding conductor埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2.0.2自然接地体natural earthing electrode可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑物的基础、金属管道和设备等，称为自然接地体。
2.0.3接地线grounding conductor电力设备、杆塔的接地螺栓与接地体或零线连接用的在正常情况下不载流的金属导体，称为接3地线。
2.0.4接地装置grounding connection接地体和接地线的总和，称为接地装置。
2.0.5接地grounded将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
输电线路导线截面的选择
第一种情况比用电设备额定电压高10%
第二种情况比用电设备额定电压高5% 当变压器供电距离较短 时，可以不考虑线路上 其中5%用于补偿变压器满载供电 的电压损失，只需要补 时，一、二次绕组上的电压损失； 偿满载时变压器绕组上 另外5%用于补偿线路上的电压损 的电压损失即可。 失，因此适用于变压器供电距离 较长时的情况。
3
1
4
11
12 2
5
9 8
6
8
9
10
7
接地装置俯视图
1－横担；2－横梁；3－避雷线；4－绝缘子；5－砼杆； 6－拉线；7－拉线盘；8－接地引下线；9－接地装置； 10－底盘；11－导线；12-防振锤； 图1-3 输电线路的组成元件（双杆）
1
3
4 2
10 5
7
8
6
8 9
7
接地装置俯视图
1－避雷线；2－双分裂导线；3－塔头；4－绝缘子； 5－塔身；6－塔腿；7－接地引下线；8－接地装置； 9－基础；10－间隔棒；
图1-4 输电线路的组成元件（猫头塔）
在电杆上组装横担
• • 1、所选材料须符合施工技术要求和尺寸要求； 2、检查电杆及对安全用具做冲击试验。杆根牢固、表 面平整无裂纹，肢扣、腰绳做冲击试验后符合要求； • 3、蹬杆及站位。蹬杆动作规范、熟练，肢扣调带及时， 安全带系法正确，杆上站位正确； • 4、横担、金具的提升及安装。提升过程动作规范无撞 击和掉落现象，横担金具安装顺序正确，位置尺寸和紧固 程度符合技术要求。螺母紧固后，露出的螺纹不应小于2 纹，螺栓穿入方向为顺线路方向的螺栓从电源侧穿入，横 线路方向的螺栓，面向受电侧，由左向右穿，垂直地面的 螺栓由下向上穿入； • 5、工作终结。安装和拆卸完毕后杆上不留异物，使用 的工具，材料完整及摆放合理，并及时清扫现场。
接地线的安装要求
接地线的安装要求接地线是指在电气系统中用于连接电气设备或电气设备外壳与地面的导体。
接地线的安装要求十分重要，不仅关系到电气设备的安全运行，还涉及到人身安全和防止雷击等方面。
以下是接地线安装的一些基本要求。
1.接地线的导体选择：接地线的导体应选用优质的铜材，具有良好的导电性能和耐腐蚀性。
通常采用裸铜线或镀锡铜线。
2. 接地线材料与截面积：接地线应选用无氧铜或再葫芦钢作为材料，截面积按照规定的要求进行选择，一般为16mm²至70mm²。
3.接地线的敷设方式：接地线应以直线方式敷设，避免锐角、弯曲等情况。
若需要穿越建筑物或隔离墙，则应采取防护措施，如穿过金属管道进行保护。
4.接地线的埋设深度：接地线的埋设深度应符合国家标准要求，一般为0.5m至1m。
对于特殊情况，如容易受损或暴露在外的接地线，可以进行加固或采取其他防护措施。
5.接地线的连接方法：接地线应使用专用的接地夹具进行连接，保证连接牢固可靠。
同时，应注意接地线之间的电气连通性，确保全面接通。
6.接地线与设备的连接：接地线与设备的连接应牢固可靠，使用专用的接地排，连接处不得存在松动、氧化等情况。
接地线与设备外壳的连接处应铭刻明显的“接地”标志。
7.接地线的测试和检查：接地线应定期进行测试和检查，确保其电阻值符合要求。
一般来说，接地电阻的值应小于4欧姆，以确保设备和人员的安全。
8.接地线的专用用途：对于一些特殊的环境或设备，如医疗设备、雷达设备等，可能需要采取特殊的接地措施。
在这些情况下，应遵循相关规范和标准进行设计和安装。
9.接地线的标识：接地线应进行标识，明确标示“接地”字样，并与其他电气线路区分开来，以避免误操作和混乱。
10.接地线的防腐措施：接地线应采取适当的防腐措施，以防止腐蚀和氧化。
在特殊环境中，可选用镀锌或热塑性塑料进行保护。
总之，接地线的安装是电气系统安全运行的重要保障措施之一、合理的安装要求能够确保接地线的导电性能和耐久性，从而有效防止电气设备的故障和人身伤害的发生。
导线选择参考详细原则
导线选择参考详细原则⼀、线截⾯选择原则从配电变压器到⽤电负荷的线路有架空线路和电缆线路两种形式。
⽆论室内或室外的配电导线及电缆截⾯的选择⽅法是⼀样的。
（⼀）选择导线截⾯的原则1、电⼒电缆缆芯截⾯选择的基本要求(1)最⼤⼯作电流作⽤下的缆芯温度，不得超过按电缆使⽤寿命确定的允许值。
(2)最⼤短路电流作⽤时间产⽣的热效应，应满⾜热稳定条件。
(3)连接回路在最⼤⼯作电流作⽤下的电压降，不得超过该回路允许值。
(4)较长距离的⼤电流回路或35kV以上⾼压电缆，当符合上述条件时，宜选择经济截⾯，可按“年费⽤⽀出最⼩”原则。
(5)铝芯电缆截⾯，不宜⼩于4mm2。
(6)⽔下电缆敷设当需缆芯承受拉⼒且较合理时，可按抗拉要求选⽤截⾯。
导线截⾯的选择应同时满⾜机械强度、⼯作电流和允许电压降的要求。
其中导线承受最低的机械强度的要求是指诸如导线的⾃重、风、雪、冰封等⽽不致于断线；导线应能满⾜负载长时间通过正常⼯作最⼤电流的需要；及导线上的电压降应不超过规定的允许电压降。
⼀般公⽤电⽹电压降不得超过额定电压的5％。
电⼒电缆芯截⾯选择不当时，造成影响可靠运⾏、缩短使⽤寿命、危害安全、带来经济损失等弊病，不容忽视。
电缆缆芯持续⼯作温度，关系着电缆绝缘的耐热寿命，⼀般按30～40年使⽤寿命，并依据不同绝缘材料特性确定⼯作温度允许值。
当⼯作温度⽐允许值⼤时，相应的使⽤寿命缩短，如交联聚⼄烯⼯作温度较允许值增加约8℃，对应载流量增加7％，则使⽤寿命降低⼀半。
电缆缆芯持续⼯作温度，还涉及影响缆芯导体连接的可靠性，需考虑⼯程实际可能的导体连接⼯艺条件来拟定。
短路电流作⽤于缆芯产⽣的热效应，满⾜不影响电缆绝缘的暂态物理性能维持继续正常使⽤，且使含有电缆接头的导体连接能可靠⼯作，以及对分相统包电缆在电动⼒作⽤下不致危及电缆构造的正常运⾏，这就统称为符合热稳定条件。
否则会出现了油纸绝缘铅包被炸裂、绝缘纸烧焦、电缆芯被弹出、电缆端部冒烟等故障。
“年费⽤⽀出最⼩”原则的评定⽅法，是参照原⽔电部82电计字第44号⽂颁发“电⼒⼯程经济分析暂⾏条例”，该⽂件推荐的年费⽤⽀出B的表达式如下：B＝0.11Z＋1.11N。
电力工程电缆设计规范
2.0.16 刚性固定（）：使电缆不随热胀冷缩发生位移的夹紧固定方式。
2.0.17 电缆的蛇形敷设（）：按定量参数要求使电缆轴向热机械应力减少呈波浪状的敷设方式。
2.0.18 普通支架（臂式支架，）：具有悬臂形式用以支承电缆的刚性材料制支架。
2.0.19 电缆桥架（电缆托架，）：由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。
2.0.20 电缆支架（）：电缆桥架、普通支架、吊架的总称。
2.0.21 阻火包（防火枕，）：是用于阻火封堵又易作业的膨胀式柔性枕袋状耐火物。
3 电缆型式与截面选择3.1 电缆芯线材质3.1.1 控制电缆应采用铜芯。
3.1.2 用于下列情况的电力电缆，应采用铜芯：（1）电机励磁、重要电源、移动式电气设备等需要保持连接具有高可靠性的回路。
（2）振动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境。
（3）耐火电缆。
3.1.3 用于下列情况的电力电缆，宜采用铜芯：（1）紧靠高温设备配置。
（2）安全性要求高的重要公共设施中。
（3）水下敷设当工作电流较大需增多电缆根数时。
3.1.4 除限于产品仅有铜芯和本规范第3.1.1～3.1.3条确定宜用铜芯的情况外，电缆缆芯材质应采用铝芯。
3.2 电力电缆芯数3.2.1 1及其以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：3.2.1.1 保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。
（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范第5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。
3.2.1.2 受电设备外露可导电部位的接地与电源系统接地各自独立的情况，应采用四芯电缆。
3.2.2 1及其以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1 保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。
中性线及保护接地线截面设计要求
中性线及保护接地线截面设计要求：GB50217-2007电力工程电缆设计规范1kV以下电源中性点直接接地时，三相四线制系统的电缆中性线截面，不得小于按线路最大不平衡电流持续工作所需最小截面；有谐波电流影响的回路，尚宜符合下列规定：1气体放电灯为主要负荷的回路，中性线截面不宜小于相芯线截面。
2 除上述情况外，中性线截面不宜小于50%的相芯线截面。
1kV以下电源中性点直接接地时，配置保护接地线、中性线或保护接地中性线系统的电缆导体截面的选择，应符合下列规定：1 中性线、保护接地中性线的截面，应符合本规范第 3.7.9条的规定；配电干线采用单芯电缆作保护接地中性线时，截面应符合下列规定：1）铜导体，不小于10mm2。
2）铝导体，不小于16mm2。
2 保护地线的截面，应满足回路保护电器可靠动作的要求，并应符合表 3.7.10的规定。
表3.7.10 按热稳定要求的保护地线允许最小截面（mm2）电缆相芯线截面保护地线允许最小截面S≤16S16＜S≤351635＜S≤400S/2400＜S≤800200S＞800S/43 采用多芯电缆的干线，其中性线和保护地线合一的导体，截面不应小于4mm2。
JGJ16-2008民用建筑电气设计规范7.4.5中性导体和保护导体截面的选择应符合下列规定：1具有下列情况时，中性导体应和相导体具有相同截面：1)任何截面的单相两线制电路；2)三相四线和单相三线电路中，相导体截面不大于16mm2(铜)或25mm2(铝)。
2三相四线制电路中，相导体截面大于16mm2(铜)或25mm2(铝)且满足下列全部条件时，中性导体截面可小于相导体截面：1)在正常工作时，中性导体预期最大电流不大于减小了的中性导体截面的允许载流量。
2)对TT或TN系统，在中性导体截面小于相导体截面的地方，中性导体上需装设相应于该导体截面的过电流保护，该保护应使相导体断电但不必断开中性导体。
当满足下列两个条件时，则中性导体上不需要装设过电流保护：——回路相导体的保护装置已能保护中性导体；——在正常工作时可能通过中性导体上的最大电流明显小于该导体的载流量。
中性线及保护接地线截面设计要求
中性线及保护接地线截面设计要求
中性线和保护接地线是交流电安全运行的重要组成部分，其截面设计要求主要涉及电流容量、安全性能和经济性等方面。
首先，中性线截面设计要求需要根据电流容量来确定。
中性线是交流电系统中的一根导线，用于将电流返回电源，使电流回路闭合。
在普通家庭住宅中，中性线通常与相位线使用相同的截面，即1.5-2.5平方毫米。
但在大型工业厂区、商业建筑物等场所，中性线的截面通常需要根据实际负载情况来确定，以满足电流容量的要求。
这是因为中性线的电流容量与负载电流有直接关系，如果负载电流较大，中性线的截面应该适当增大以防止过载。
其次，保护接地线截面设计要求需要满足安全性能。
保护接地线是为了保证电气设备的安全而设置的，其主要功能是将电流引入地下路径，以防止电气设备出现漏电等故障时对人身安全的威胁。
保护接地线的截面设计应能够确保足够低的电阻值，以保证漏电保护器能够及时检测到泄漏电流，并切断电源。
保护接地线的截面设计还需要满足一定的机械强度，能够承受外界的物理冲击和拉力，以确保线路的安全稳定运行。
此外，中性线和保护接地线截面设计还需要考虑经济性。
过大的截面会增加线缆成本，而过小的截面可能导致线缆过热、过载等问题，对电气设备的正常运行产生不利影响。
因此，截面设计应在满足电流容量和安全性能的前提下，尽可能减小成本，提高经济性。
总的来说，中性线和保护接地线的截面设计要求主要包括电流容量、安全性能和经济性。
在设计过程中，需要考虑负载情况、安全要求以及成本等因素的综合影响，确保中性线和保护接地线能够安全稳定地运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中性线及保护接地线截面设计要求：
GB50217-2007电力工程电缆设计规范
1kV以下电源中性点直接接地时，三相四线制系统的电缆中性线截面，不得小于按线路最大不平衡电流持续工作所需最小截面；有谐波电流影响的回路，尚宜符合下列规定：
1气体放电灯为主要负荷的回路，中性线截面不宜小于相芯线截面。
2 除上述情况外，中性线截面不宜小于50%的相芯线截面。
1kV以下电源中性点直接接地时，配置保护接地线、中性线或保护接地中性线系统的电缆导体截面的选择，应符合下列规定：
1 中性线、保护接地中性线的截面，应符合本规范第3.7.9条的规定；配电干线采用单芯电缆作保护接地中性线时，截面应符合下列规定：
1）铜导体，不小于10mm2。
2）铝导体，不小于16mm2。
2 保护地线的截面，应满足回路保护电器可靠动作的要求，并应符合表3.7.10的规定。
表3.7.10 按热稳定要求的保护地线允许最小截面（mm2）
3 采用多芯电缆的干线，其中性线和保护地线合一的导体，截面不应小于4mm2。
JGJ16-2008民用建筑电气设计规范
7.4.5中性导体和保护导体截面的选择应符合下列规定：
1具有下列情况时，中性导体应和相导体具有相同截面：
1)任何截面的单相两线制电路；
2)三相四线和单相三线电路中，相导体截面不大于16mm2(铜)或25mm2(铝)。
2三相四线制电路中，相导体截面大于16mm2(铜)或25mm2(铝)且满足下列全部条件时，中性导体截面可小于相导体截面：
1)在正常工作时，中性导体预期最大电流不大于减小了的中性导体截面的允许载流量。
2)对TT或TN系统，在中性导体截面小于相导体截面的地方，中性导体上需装设相应于该导体截面的过电流保护，该保护应使相导体断电但不必断开中性导体。
当满足下列两个条件时，则中性导体上不需要装设过电流保护：
——回路相导体的保护装置已能保护中性导体；
——在正常工作时可能通过中性导体上的最大电流明显小于该导体的载流量。
3）中性导体截面不小于16mm2(铜)或25mm2(铝)。
3保护导体必须有足够的截面，其截面可用下列方法之一确定：
1)当切断时间在～5s时，保护导体的截面应按下式确定：
式中S——截面积(mm2)；
I——发生了阻抗可以忽略的故障时的故障电流(方均根值)(A)；
t——保护电器自动切断供电的时间(s)；
K——取决于保护导体、绝缘和其他部分的材料以及初始温度和最终温度的系数，可按现行国家标准《电气设备的选择和安装接地配置、保护导体和保护联结导体》计算和选取。
对常用的不同导体材料和绝缘的保护导体的K值可按表7.4.5-1选取。
表7.4.5-1不同导体材料和绝缘的K值
当计算所得截面尺寸是非标准尺寸时，应采用较大标准截面的导体。
2)当保护导体与相导体使用相同材料时，保护导体截面不应小于表7.4.5-2的规定。
