1、主接地极采用镀锌圆钢。

箱变为独立接地装置。

主接地线使用镀锌扁钢-50*5，
2、各种用电设备的不带电金属外壳均应可靠接地。

有电缆桥架部分可利用桥架作为接地干线，没有桥架部分利用镀锌扁钢作为接地干线。

利用桥架作为接地干线时，各段桥架之间均需进行可靠的电气连接。

3、接地线的连接：连接时焊接的长度应不小于扁钢宽度的2倍，焊接处应焊接牢固、焊缝饱满，且要采取防腐措施，接地网四缘拐角部分宜作成弧状，半径不小于2.5米。

接地线与设备的连接，可用螺栓连接或焊接，用螺栓连接时应设防松螺帽或防松垫圈。

如焊接有困难，可采用卡箍，但应保证电气接触良好。

4、接地扁钢沿电缆沟敷设，无电缆沟沿沿地明敷，穿过人行通道及门口段接地扁钢应埋地暗敷。

5、接地母线进室内处要留有活接头，用于测量接地电阻用。

6、接地网施工完成后，实测接地网接地电阻不应大于2Ω。

否则应增加局部接地极。

7、接地系统中严禁有串联接地现象。

8、动力系统中所有电气设备及金属构件均要求可靠接地，并且要求接地电阻小于2欧姆。

其连接处均要求联接牢固，并要求动力系统、照明系统、等电位连接。

屏蔽电缆的屏蔽层抗电磁干扰连接法必须符合IEC标准。

值得收藏！最全防雷接地极做法

值得收藏！最全防雷接地极做法防雷接地极的做法一、施工准备（一）作业条件1、接地体安装：（1）人工接地体：设计位置的场地没被占用，且已经清理好。

（2）自然接地极：利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。

2、接地干线安装：（1）支架安装完毕。

（2）土建抹灰已完成。

（3）穿墙保护管已预埋。

3、支架安装：（1）各种支架已运到现场。

（2）结构工作已经完成。

（3）室外必须有脚手架或爬梯。

4、防雷引下线暗敷设：（1）建筑物有有脚手架或爬梯，达到能上人操作的条件。

（2）利用主筋作引下线时，钢筋绑扎完毕。

5、避雷引下线明敷设（1）支架安装完毕。

（2）建筑物有脚手架或爬梯，达到能上人操作的条件。

（3）土建外装修完毕。

6、避雷网安装：（1）支架安装完毕。

（2）具备调直场地和垂直运输条件。

（3）接地体与引下线必须做完。

7、避雷针安装：（1）接地体及引下线必须安装完毕。

（2）需要脚手架处，脚手架搭设完毕。

（3）土建结构工程已完成，并随结构施工做完预埋件。

（二）材料要求1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。

在施工过程中应注意保护镀锌层。

其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。

（三）主要机具1、常用电工工具：手锤、钢据、压力案子、大锤等。

2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。

二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。

项序检查项目允许偏差或允许差三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装 1、接地体的安装有关规定：（1）接地体顶面埋设深度应符合设计要求。

当无要求时，不应小于0.6m。

接地极制作方法

二、接地装置的安装
一般来讲，接地线埋入地下深度不应小于2m。

在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg 并加入水，用以降低接地电阻。

如果用2根及2根以上的接地极时，各极之间的嗬氩挥π∮.5m，以减少大地的流散电阻。

在有强烈腐蚀性的土壤中，应使用镀铜或镀锌的接地极。

同时接地极不得埋设在垃圾层及灰渣层区，敷设在地中的接地极不应涂漆，以免接地电阻过大
方案一：打地桩
1、在机房附近把4根或更多的角钢（45mm*45mm）沿直线打入地下离地面80cm处、每根角钢相距2m。

2、用扁钢（30mm*3mm）将4根角钢串联焊接在一起。

3、用镀锌扁钢（30mm*3mm）焊接有角钢的任意角作为地线引线引上墙面2m处。

4、电阻测试仪测量地网阻值小于等于4欧姆，否则，加桩或用田字格加以解决。

5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内。

6、接入信号避雷器地线和静电地线。

方案二：埋紫铜板
1、机房附近挖250cm*150cm*300cm的深坑，坑底洒一些氯化钠，埋入紫铜板（1500mm*600mm*3mm）。

坑深以见水为准，但至少大于200cm。

2、把扁钢（30mm*3mm）和紫铜板用铜焊锡焊接在一起，引出地面作引线。

3、把镀锌扁钢和扁钢引线焊接在一起，引出墙面2m处。

4、测试仪测量地网阻值小于等于4欧姆。

5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内。

6、接入信号避雷器地线和静电地线。

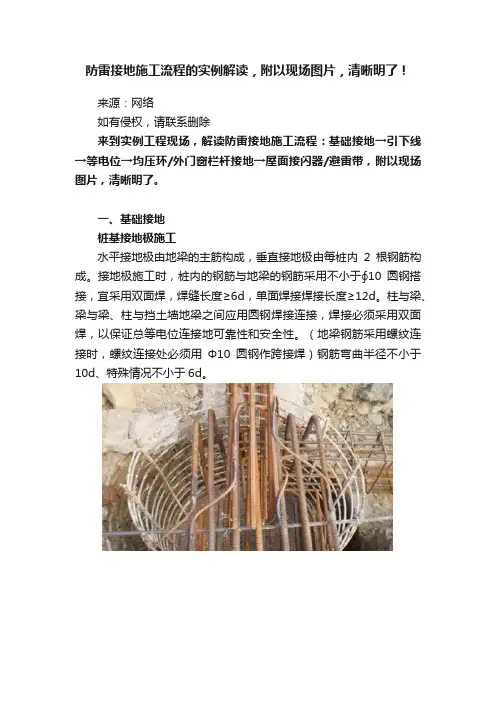

防雷接地施工流程的实例解读，附以现场图片，清晰明了！

防雷接地施工流程的实例解读，附以现场图片，清晰明了！来源：网络如有侵权，请联系删除来到实例工程现场，解读防雷接地施工流程：基础接地→引下线→等电位→均压环/外门窗栏杆接地→屋面接闪器/避雷带，附以现场图片，清晰明了。

一、基础接地桩基接地极施工水平接地极由地梁的主筋构成，垂直接地极由每桩内2根钢筋构成。

接地极施工时，桩内的钢筋与地梁的钢筋采用不小于∮10圆钢搭接，宜采用双面焊，焊缝长度≥6d，单面焊接焊接长度≥12d。

柱与梁、梁与梁、柱与挡土墙地梁之间应用圆钢焊接连接，焊接必须采用双面焊，以保证总等电位连接地可靠性和安全性。

（地梁钢筋采用螺纹连接时，螺纹连接处必须用Φ10圆钢作跨接焊）钢筋弯曲半径不小于10d、特殊情况不小于6d。

阀基接地极施工水平接地极由阀板基础上部钢筋网构成，以柱筋作为垂直接地极。

在施工阀板基础水平钢筋网时，直接将其水平钢筋焊接连通，焊接长度大于140mm。

独基接地极施工水平接地极为40*4镀锌扁钢，以柱筋作为垂直接地极（泄流钢筋需与底板筋可靠焊接），以底板筋作为放电极。

凡扁钢交接处均需用圆钢搭接，每柱需引2根与扁钢可靠连接。

二、引下线引下线施工1、按图纸所标注位置定位引下线位置，引下线采用2根不小于Φ16的筋（如柱内主筋无Φ16 钢筋则焊接4根Φ14钢筋作为引下线，直径不得小于12mm ）引下线与地梁钢筋、柱筋连接采用不小于Φ12的圆钢搭接，双面焊接焊缝长度大于圆钢直径6ｄ，圆钢弯曲半径大于圆钢直径6ｄ，并用油漆标记（方便查找）。

（主筋冷搭接处必须焊接、丝接必须跨接焊接，当主筋连接采用压力焊时其接头处可不焊跨接线及其它的焊接处理）。

2、随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢40×4或Φ12的镀锌圆钢。

（弯曲处不应小于90度，并不得弯成死角，建议弯曲角度120°）。

引下线应躲开人较易接触到的地点，引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm，镀锌圆钢直径不得小于10mm，明装引下线在地面以上2m段套上保护管，并卡固及刷红白油漆。

地线制作工艺

地线制作工艺1概述：接地是实现避雷、防静电、电磁屏蔽、电气装置表体安全的最基本、也是最有效的手段；而对于接地技术而言，地线的制作部分又是关键，接地电阻越小，产品的可靠性就越高；本工艺将针对地线的制作进行详细说明。

对于已有接地系统的，在测量其满足要求后，可直接加以利用。

2前期设计：2.1电阻率测试：按照电阻测试仪使用说明对接地点的电阻率进行测试；一般测试2～3遍求平均值。

2.2接地面积计算：如果地网为正方形，则边长可由以下公式算得S :地网面积（m²）ρ:土壤电阻率（Ω•m）η:降阻剂的降阻率r ：需要达到的接地电阻值2.3干燥系数：由于水分含量对电阻率有极大影响，所以不同季节施工时设计人员要将干燥系数考虑在内；以保证在干燥季节时接地电阻合乎要求。

2.4接地方案制定：将计算所得数据和经验值进行比较确定所需接地体数量，并确定具体施工方案；对于电阻率较低的地区可以不使用降阻剂。

3材料介绍：3.1接地体：公司采用的接地体为L60×1600mm镀锌角铁。

3.2连接线：多个接地体之间的连接采用Φ10mm热镀锌盘条或4×40mm热镀锌扁钢。

3.3外引线：当避雷针的引下线或汇流排的接地线不能直接焊接在地网上时，需要地网外引至引下线或接地线处连接；一般使用Φ10mm热镀锌盘条或4×100mm热镀锌扁钢先焊接在地网上，引出后与引下线或接地线连接（铁杆由于利用杆体本身作为引下线，所以连接方式为底盘与扁钢压接）。

4制作工艺：4.1地线坑挖掘：地线坑挖掘尺寸为50cm×50cm×80cm（长度×宽度×深度）。

4.2开掘深孔：在地线坑中部开掘约Φ300×1900mm的深孔。

4.3调制降阻剂：按说明书的调制比例调制降阻剂为果冻状。

4.4添灌降阻剂：将降阻剂添灌在刚才开掘的深孔内；对于电阻率很低的地区，可以不使用降阻剂而直接采用砸入角铁的形式。

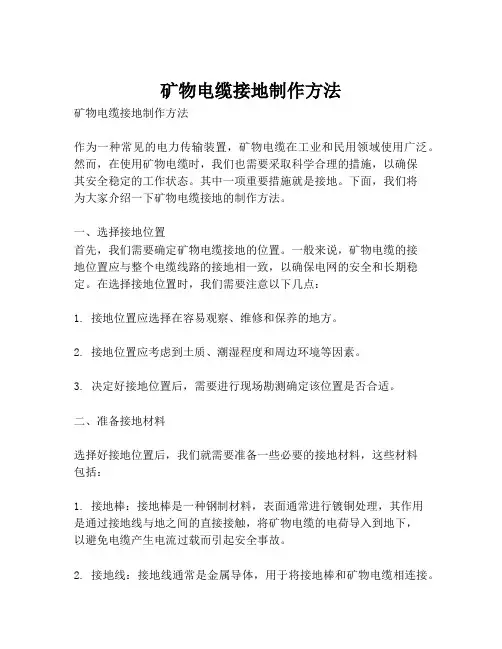

矿物电缆接地制作方法

矿物电缆接地制作方法矿物电缆接地制作方法作为一种常见的电力传输装置，矿物电缆在工业和民用领域使用广泛。

然而，在使用矿物电缆时，我们也需要采取科学合理的措施，以确保其安全稳定的工作状态。

其中一项重要措施就是接地。

下面，我们将为大家介绍一下矿物电缆接地的制作方法。

一、选择接地位置首先，我们需要确定矿物电缆接地的位置。

一般来说，矿物电缆的接地位置应与整个电缆线路的接地相一致，以确保电网的安全和长期稳定。

在选择接地位置时，我们需要注意以下几点：1. 接地位置应选择在容易观察、维修和保养的地方。

2. 接地位置应考虑到土质、潮湿程度和周边环境等因素。

3. 决定好接地位置后，需要进行现场勘测确定该位置是否合适。

二、准备接地材料选择好接地位置后，我们就需要准备一些必要的接地材料，这些材料包括：1. 接地棒：接地棒是一种钢制材料，表面通常进行镀铜处理，其作用是通过接地线与地之间的直接接触，将矿物电缆的电荷导入到地下，以避免电缆产生电流过载而引起安全事故。

2. 接地线：接地线通常是金属导体，用于将接地棒和矿物电缆相连接。

3. 补偿线：为防止电感效应产生的电荷需要通过补偿线来进行排放，该线通常是金属导线，与接地线同样使用。

4. 接地件：在一些需要通过用地穴接地的情况下，需要进行接地件制作，其通常是由石灰石等材料制成。

三、进行接地制作经过上面两步的准备，我们来到了关键步骤：接地制作。

接下来是详细步骤：1. 按照勘测选定的位置，挖掘接地孔，并将接地棒插到孔内，与土壤紧密接触。

2. 在棒上用螺旋扭后，固定接地线和补偿线。

3. 制作接地线，接头采用梅花结，将接地线和矿物电缆连接。

4. 在连接处进行绝缘处理，并用施工胶水固定。

5. 进行接地测试。

测试正常，则上土，加固接线和电缆保护，完成接地制作。

总结：矿物电缆接地作为重要的保障措施，需要我们进行认真科学的制作。

通过上述步骤的实施，我们可以有效降低电缆的安全风险，并延长其使用寿命。

接地线的制作方法

接地线的制作方法
材料准备：
- 铜线：选择导电性好的铜线，推荐使用直径为2.5mm的多股铜线，以确保良好的导电性能。

-外绝缘套：一般使用塑料材料作为外绝缘套，可以选择透明的PVC 管或橡胶管。

-地块：地块用于将接地线固定在地面上，可以选择与地块连接的金属材料，例如铜板或铁板。

-接地焊条：接地焊条用于接地线与地块的连接，通常采用铜焊条或铝焊条。

接地线制作步骤：
1.测量：首先，使用卷尺或其他测量工具测量出需要接地的设备或电器的距离，确保接地线的长度充足。

2.切割铜线：根据测量结果，使用剪刀或剥线钳将所需长度的铜线切割下来。

3.精磨：在铜线的两端使用砂纸或砂轮进行精磨，去除表面的氧化物和污垢，确保良好的接触。

4.套上外绝缘套：将铜线的一端插入透明PVC管或橡胶管中，确保铜线与外绝缘套贴合紧密。

5.连接地块：将铜线的另一端与地块连接，可以使用电钳将铜线绕过地块并用力压紧，也可使用接地焊条将铜线焊接在地块上。

6.固定地块：将地块与地面固定，可以选择用螺丝或铁钉将地块固定在地面上，确保接地的稳定性。

7.测试：完成接地线的制作后，使用万用表或接地电阻测试仪等设备对接地线进行测试，验证接地的有效性。

注意事项：
1.确保接地线的长度足够，以便将电器有效接地，避免因线长不足造成接地不到位。

2.选择导电性好的铜线，以确保接地线的导电性能良好。

3.在制作过程中，要注意安全，避免触碰到裸露的导线或金属部分，以免发生电击事故。

4.制作完成后，及时对接地线进行测试，确保接地的有效性。

接地线的制作方法详解

接地线的制作方法详解接地线是一种用于将电气设备接地的重要安全装置，助于保护人们免受电击的危险。

接地线必须正确安装和连接以确保其有效性。

下面将详细介绍接地线的制作方法。

首先，制作接地线所需的材料包括接地线（铜线或镀铜线）、插头、插座、铜壳钳子、插头盖、绝缘胶带、绝缘剥线钳和螺丝刀。

接下来，按照以下步骤制作接地线：1.测量：根据需要的长度和位置确定接地线的长度。

将测量出的长度加上一些余量，以便将其连接到插头和插座上。

2.剥离绝缘层：使用绝缘剥线钳剥离接地线两端的绝缘层。

确保只剥去足够的绝缘层以暴露出足够的铜线。

不要剥去过多的绝缘层，以免导致电流泄漏或短路。

3.安装插头：将插头盖从插头底部插入插头。

在插头的开口处插入剥去绝缘层的接地线，并确保将铜线紧密地夹在插头钳子内。

4.固定接地线：使用螺丝刀固定接地线，确保它牢固地固定在插头上，以保证连接的稳定和可靠。

5.安装插座：按照插座的安装说明，将插头插入插座中。

这样就完成了接地线与插座的连接。

6.测试：在接地线和插座安装完成后，使用测量仪器（如万用表）对接地线进行测试。

测试时应该检查接地线的接地电阻是否处于合适的范围内（通常应小于或等于4欧姆）。

7.保护：为了确保接地线的安全和可靠性，可以在接地线的铜线周围包裹一层绝缘胶带，用以提供额外的绝缘保护。

总结来说，制作接地线主要是将铜线或镀铜线剥离绝缘层之后，通过插头和插座将其连接起来，然后进行测试以确保接地线的正常工作。

在制作过程中注意选择适当的材料和正确的连接方法，以确保接地线的效果和安全性。

此外，在使用接地线时应定期检查和维护，以确保其工作正常。

接地极制作方法

接地极制作方法
二、接地装置的安装
一般来讲，接地线埋入地下深度不应小于2m。

在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水，用以降低接地电阻。

如果用2根及2根以上的接地极时，各极之间的嗬氩挥π??.5m，以减少大地的流散电阻。

在有强烈腐蚀性的土壤中，应使用镀铜或镀锌的接地极。

同时接地极不得埋设在垃圾层及灰渣层区，敷设在地中的接地极不应涂漆，以免接地电阻过大方案一:打地桩
1、在机房附近把4根或更多2.5m的角钢(45mm*45mm)沿直线打入地下离地面
80cm处、每根角钢相距2m。

2、用扁钢(30mm*3mm)将4根角钢串联焊接在一起。

3、用镀锌扁钢(30mm*3mm)焊接有角钢的任意角作为地线引线引上墙面2m处。

4、电阻测试仪测量地网阻值小于等于4欧姆，否则，加桩或用田字格加以解决。

5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内。

6、接入信号避雷器地线和静电地线。

方案二:埋紫铜板
1、机房附近挖250cm*150cm*300cm的深坑，坑底洒一些氯化钠，埋入紫铜板(1500mm*600mm*3mm)。

坑深以见水为准，但至少大于200cm。

2、把扁钢
(30mm*3mm)和紫铜板用铜焊锡焊接在一起，引出地面作引线。

3、把镀锌扁钢和扁钢引线焊接在一起，引出墙面2m处。

4、测试仪测量地网阻值小于等于4欧姆。

5、用25mm平方的铜芯线与地网引线通过铜线鼻接牢引入室内。

6、接入信号避雷器地线和静电地线。

铁塔接地线标准工艺

铁塔接地线标准工艺
铁塔接地线标准工艺包括以下步骤：
1.选用合适的导体材料，如铜铝复合导线，制造成符合要求的接地
线。

2.确认制造出来的接地线的接线端子是否符合国家规范，如电线接
头外观应无缺陷，接头应牢固。

3.确保接地电阻符合国家标准，接地电阻应小于4欧姆。

4.将接地线通过m16螺丝固定在铁塔上，并连接好接地装置和设备。

5.每个接头应该连接得稳固，接头两侧不能有松动，导线的接头应
用压接工具进行压接，不能使用简单的手扭接法。

6.外露的接地线应牢固固定，不能有过多的活动。

7.接地线应贴上防火标识，并做好绝缘处理。

8.安装完接地线后应及时检查接地线的连接状态，发现问题及时处
理。

9.每年定期对接地线的连接状态和接地电阻进行检查，确保其的正
常工作。

请注意，具体标准可能因地区和具体应用场景而有所不同。

接地线

（4）接地线规格：按部颁规定，接地线必须是 25mm 2以上裸铜软线制成。
接地方式的基本组成
接地方式的基本组成
接地方式的组成部分可分为电气设备和配电系统两部分。 1．电气设备的接地部分（1）接地体：与大地紧密接触并与大地形成电气连接的一个或一组导体。（2）外露可导电部分：电气设备能触及的可导电部分。正常时不带电，故障时可能带电，通常为电气设备的金属外壳。（3）主接地端子板：一个建筑物或部分建筑物内各种接地（如工作接地、保护接地）的端子和等电位连接线的端子的组合。如成排排列，则称为主接地端子排。（4）保护线（PE）：将上述外露可导电部分，主接地端子板、接地体以及电源接地点（或人工接地点）任何部分作电气连接的导体。对于连接多个外露可导电部分的导体称为保护干线。（5）接地线：将主接地端子板或将外露可导电部分直接接到接地体的保护线。对于连接多个接地端子板的接地线称为接地干线。（6）等电位连接：指各外露可导电部分和装置外导电部分的电位实质上相等的电气连接。
接地线
直接连接地球的线
目录
01 简介
03 接地方式的分类
02 接地方式的基本组成 04 电阻要求：
05 技术参数
07 使用维护
目录
06 使用说明 08 注意事项
基本信息
接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。
家用电器设备由于绝缘性能不好或使用环境潮湿，会导致其外壳带有一定静电，严重时会发生触电事故。为了避免出现的事故可在电器的金属外壳上面连接一根电线，将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉。另外对于电器维修人员在使用电烙铁焊接电路时，有时会因为电烙铁带电而击穿损坏电器中的集成电路，这一点比较重要。使用电脑的朋友有时也会忽略主机壳接地，其实给电脑主机壳接根地线，在一定程度上可以防止死机现象的出现。

接地极制作方法--优选

接地极制作方法--精选1 / 1接地极制作方法二、接地装置的安装一般来讲，接地线埋入地下深度不该小于 2m 。

在特别场所安装接地极时，假如深度达不到 2m 时应在接地极四周搁置食盐 8kg 、木碳约 30kg 并加入水，用以降低接地电阻。

假如用 2 根及 2 根以上的接地极时，各极之间的嗬氩挥 π??.5m ，以减少大地的流散电阻。

在有激烈腐化性的土壤中，应使用镀铜或镀锌的接地极。

同时接地极不得埋设在垃圾层及灰渣层区，敷设在地中的接地极不该涂漆，免得接地电阻过大方案一 : 打地桩1、在机房邻近把 4 根或更多 2.5m 的角钢 (45mm*45mm)沿直线打入地下离地面80cm 处、每根角钢相距 2m 。

2、用扁钢 (30mm*3mm)将 4 根角钢串连焊接在一同。

3 、用镀锌扁钢 (30mm*3mm)焊接有角钢的随意角作为地线引线引上墙面 2m 处。

4、电阻测试仪丈量地网阻值小于等于 4 欧姆，不然，加桩或用田字格加以解决。

5 、用 25mm 平方的铜芯线与地网引线经过铜线鼻接牢引入室内。

6 、接入信号避雷器地线和静电地线。

方案二 : 埋紫铜板1、机房邻近挖 250cm*150cm*300cm 的深坑，坑底洒一些氯化钠，埋入紫铜板(1500mm*600mm*3mm)。

坑深以见水为准，但起码大于 200cm 。

2 、把扁钢(30mm*3mm)和紫铜板用铜焊锡焊接在一同，引出地面作引线。

3 、把镀锌扁钢和扁钢引线焊接在一同，引出墙面 2m 处。

4 、测试仪丈量地网阻值小于等于4 欧姆。

5、用 25mm 平方的铜芯线与地网引线经过铜线鼻接牢引入室内。

6 、接入信号避雷器地线和静电地线。

金属管道上制作接地连接的方法

金属管道上制作接地连接的方法### 金属管道上制作接地连接的方法在工业生产中，特别是在易燃易爆的环境下，确保设备与建筑物的金属部分接地是至关重要的。

这不仅能够防止静电的积聚，还能在发生电气故障时提供安全保障。

下面将详细介绍金属管道上制作接地连接的具体方法。

#### 1.准备工作在开始制作接地连接之前，必须进行以下准备工作：- 确认管道材质，不同的金属管道可能需要不同的接地方法。

- 检查管道表面是否有油漆、氧化层等，这些物质会影响接地效果，需要清理干净。

- 确保所使用的接地材料符合国家或行业标准，如接地线、接头等。

#### 2.选择接地方式金属管道的接地方式主要有以下几种：- **直接接地**：适用于小直径管道，通过直接焊接接地线到管道上。

- **间接接地**：适用于大直径管道或不能直接焊接的情况，通过接地跨接线连接到附近的接地体。

#### 3.制作接地连接步骤以下是具体的接地连接步骤：- **标记接地位置**：在管道上标记出接地的位置，确保该位置易于接入接地线且不影响管道的正常使用。

- **切割与打磨**：在标记的位置切割管道，去除氧化层，并进行打磨，以便于焊接。

- **焊接接地线**：将准备好的接地线焊接在管道的打磨位置上。

注意要由专业人员进行焊接，确保焊接点牢固、导电性能良好。

- **涂抹防腐材料**：焊接完成后，涂抹防腐材料，防止焊接点因暴露在空气中而生锈。

- **连接接地装置**：将接地线另一端连接到接地装置或接地点，确保连接可靠。

#### 4.检查与测试接地连接完成后，必须进行以下检查与测试：- **目视检查**：检查接地线与管道的焊接点是否牢固，无裂缝。

- **电阻测试**：使用接地电阻测试仪检测接地系统的电阻值，确保其满足要求。

#### 5.定期维护接地系统不是一次性的工作，需要定期进行以下维护：- 检查接地线是否有损坏、脱落。

- 定期测量接地电阻，确保接地效果。

- 清理接地线及连接点周围的杂物，保证接地系统的可靠性。

接地极制作方法

接地极制作方法
嘿，朋友们！今天咱来聊聊接地极制作方法，这可真是个有意思的事儿呢！
你想想看，接地极就像是大地的好朋友，要稳稳地扎根在那里，为我们的安全保驾护航。

那怎么制作这个可靠的“好朋友”呢？
首先得准备好材料啊，就像做饭得有食材一样。

咱得有合适的金属棒，比如镀锌钢管或者角钢啥的。

这金属棒可不能太细了，不然怎么能撑得住呢，对吧？就好比你找个瘦瘦弱弱的人来当保镖，能放心嘛！
然后呢，就是找个合适的地方把它给埋下去。

这地方可得选好咯，不能随随便便找个地儿。

得是土壤比较潮湿，导电性好的地方。

不然接地极在那干巴巴的土里，不就像鱼儿离开了水，发挥不出作用嘛。

埋的时候也有讲究呢，不能浅浅地埋一下就了事。

要挖个足够深的坑，把金属棒直直地插进去，再用土给它盖得严严实实的。

这就像给它盖了个温暖的小窝，让它舒舒服服地待在里面工作。

还有啊，别忘了给接地极做个好的连接。

就跟人与人之间要手牵手一样，得把它和要保护的设备啊、线路啊啥的紧紧连在一起。

这连接可得牢固，不能松松垮垮的，不然关键时刻掉链子可咋办！
你说这接地极重要不？那当然重要啦！它就像一个默默守护我们的卫士，平时可能感觉不到它的存在，但一旦有危险，它就会挺身而出。

咱自己制作接地极的时候，可不能马虎大意。

得像对待宝贝一样精心对待它，每一个步骤都要认真仔细。

要是没做好，那可就像盖房子没打好地基一样，后果不堪设想啊！
所以啊，朋友们，接地极制作可真不是个小事儿。

咱得用心去做，让它成为我们安全的坚实保障。

你们说是不是这个理儿？反正我觉得是，哈哈！。

接地线的标准和做法

接地线的标准和做法
接地线是保障电气安全的重要组成部分，其正确的安装和使用对于避免电气事故具有重要意义。

以下是接地线的标准和做法：
1. 接地线的材料应为铜线或铜带，并应满足国家有关标准。

2. 接地线应在接地装置和接地体之间建立良好的接触，接触电
阻不应大于规定值。

3. 接地线应通过电气连接件固定，连接件应符合国家有关标准，并应采用可靠的连接方式。

4. 接地线应穿过建筑物结构物之间的隧道或管道，并应保持良
好的绝缘状态。

5. 接地线应固定在设备或建筑物的金属结构上，固定点应符合
国家有关标准，并应采用可靠的固定方式。

6. 接地线的断面积应符合规定，其截面积应根据接地装置的额
定电流选择。

7. 接地线的长度应符合规定，对于跨越较大区域的接地线，应
采取合理的措施，防止接地线的弯曲或拉伸。

8. 接地线应经常检查，发现问题应及时修复或更换。

以上是接地线的标准和做法，希望能够提高大家对接地线的认识，并确保电气安全。

- 1 -。

工厂接地线做法及标准

工厂接地线做法及标准
规范的做法是：在地下冬季冻结线以下埋设一次接地网，并达到设计接地电阻值。

在地面建筑物内各层距地面100mm处设置二次接地环形网，并与一次接地网多处连接。

从二次接地网上向需要接地的设备引出接地线连接，以保证设备可靠接地。

1、动力接地可直接从变压器中性接地点引出到使用点的对地电阻要求小于4欧姆，引线超过50米时要做重复接地，重复接地体的对低电阻要求小于10欧姆。

2、自控及计算机系统接地要求在地下埋设足够大的铜板接地极，用导线引出，要求对地电阻小于2欧姆。

3、防雷接地要求在地下打入多根热镀锌角钢接地极，用接地扁钢将角钢连通后引出，要求对地电阻小于4欧姆。

人工接地体的加工的具体要求和步骤

人工接地体的加工的具体要求和步骤人工接地体的加工的具体要求和步骤有哪些第一种材料的选择就是使用镀锌钢管。

按照我们提前预定好的要求和数量进行加工。

一般来说镀锌钢管的长度不应该小于2.5米。

如果采用钢管打入地下，还应该根据我们地基的土质的情况加工成一定的形状，这样才可以打入地下。

一般都是切成斜面型，或者是为了避免使打入时受力管子倾斜也可加工成扁尖形。

第二种材料的选择就是采用角钢。

角钢常用的就是镀锌角钢，规格是25mm×4mm的。

角钢选择的长度也是不应该小于2.5米。

制作时，角钢的一端应加工成尖头的形状，一般都是采取斜切的方法制作而成的。

第三点我就我们就要根据我们图纸以及安装的要求，对接地体的线路进行测量和弹线。

在这个线路上挖掘深度为0.8米到1米的基坑，基坑宽度一般为0.5米。

沟槽的上部要稍宽一些，底部有石子的话，必须清理干净。

接地体如何进行安装【安装的要求】总体时间要求，在我们把沟槽挖好以后，应该立即安装接地体以及敷设镀锌扁铁，以防沟槽的坍塌。

【操作方法介绍】我们要先将角铁或者是镀锌钢管放在沟的中心线上，打入土壤中。

一般都是采用手锤进行打入，一手扶着接地体，另外一个人用大锤敲打接地地体的顶部，使之进入地面下。

另外我们要注意为了防止将钢管或者是角铁打弯，可以采取加以后管帽套，放在接地体的顶端。

而角钢接地可以采用短角钢，长度约10mm，焊接在接地角钢的另一边。

【注意问题】我们在砸人工接地体的时候，一般都是使用手锤敲打接地体，此时要平稳，锤击接地体的正中间，不能够打偏。

此外要与地面保持垂直，当接地体的顶端距离地面600mm的时候要停止打入。

接地扁铁如何进行连接第一步我们要把接地使用的扁钢或者是扁铁扁铁调直，然后将扁铁放置于我们挖的沟槽内。

此时就可以一次将扁铁与砸入的接地体使用电焊或者是气焊的方式进行焊接。

第二步我们就可以来连接这些接地体与接地扁铁。

注意扁铁用侧放，不可以水平来放。

侧放的时候散流电阻较小。

接地极施工方法

接地装置和室内接地线的施工方法一、接地装置和室内接地线的施工方法（一）模式二的项目校做接地装置时，选在离卫星接收室地线引入孔最近的房前（后），离建筑物 2m 处，与建筑物平行挖一个 800mm 深， 10m 长的沟，将 3 根垂直接地极打入地下后与水平接地线焊牢，将ф 8 的圆钢焊在水平接地线上引入室内（见图 1 ）。

室内接线端子按图 3 制作，将室内接地端子用M10 × 100 的膨胀螺丝固定在空气开关正下方距地面 300mm 的墙上，并加装绝缘防护罩（见附图 8 ）。

将焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。

图 1 模式二接地体位置选择示意图（二）模式三项目校做接地装置时，既要考虑到卫星接收室的入室地线，同时也要照顾到计算机教室的入室地线的施工方便，可选在教室前（后）离建筑物 2m 处，与建筑物平行挖一个深 800mm ，长 10m 的沟，将 3 根垂直接地极打入地下后与水平接地线焊牢，在水平接地线的两端分别焊上ф 8 的圆钢，分别引入卫星接收室和计算机室（见图 2 ）。

室内接线端子按图 3 制作，将室内接地端子用M10 × 100 的膨胀螺丝固定在空气开关正下方距地面 300mm 的墙上，并加装绝缘防护罩（见附图 8 ）。

将接地装置焊接处用沥青做好防腐处理，高土壤电阻率地区须加入降阻剂后，将沟填平、夯实。

图 2 模式三接地体位置选择示意图（三）室内接地端子制作图图 3 室内接地端子二、接地装置施工技术规范（一）垂直接地极的材质为角钢、钢管或圆钢。

角钢厚度不应小于 4 mm ，钢管壁厚不应小于 3.5 mm ，圆钢直径不应小于 18 mm 。

垂直接地极的长度宜为 2500mm 。

水平接地线的材质为扁钢或圆钢。

扁钢截面不应小于 100 m m 2 ，其厚度不应小于 4 mm ，圆钢直径不应小于 10 mm 。

水平接地线的长度为 10m 。

在腐蚀性较强的土壤中，应对垂直接地极和水平接地线采取热镀锌等防腐措施或加大其截面。
