头颅CT精美示意图
头颅CTppt课件
正常解剖内容
脑质 硬脑膜：大脑镰、小脑幕 颅内钙化：松果体钙化、大脑镰钙化、 苍白球钙化、脉络丛钙化、小脑齿状核 钙化
13
正常变异
脑组织：灰质异位症、两侧大脑半球发 育不对称 脑室：两侧脑室发育不对称、出现五六 脑室
14
伪影
运动伪影 颅内异物伪影 骨脊伪影
15
颅脑CT检查的适应症
1．颅脑肿瘤 原发或转移瘤，尤其是多发肿瘤 2．颅脑损伤 各种血肿，尤其是多发血肿和颅窝血肿的诊断 3．炎症及寄生虫 4．脑血管病 缺血性或出血性脑卒中，AV畸形，蛛网膜
1975年通过CT看到脑组织 Siretom CT Scanner (128x128)
2
CT扫描基线
扫描基线 听眉线：外眶上嵴到耳屏上缘 听眦线：外眼眦到耳屏上缘头 听眶线：外眶下嵴到耳屏下缘
颅脑扫描 一般以听眶下线为基线向上扫至头顶 层厚：8-10 mm, 层距：10 mm
3
CT扫描层面
1. 冠状面 2. 矢状面 3. 横断面
及脂肪成分等； 肿瘤本身的形态、轮廓、增强的形式以及有无灶
周水肿等； 主要的临床症状和体征。
36
37
38
右侧上颌窦(箭)中息肉
39
脑脓肿abscess
【CT表现】早期时脓肿中央由坏死组织的脓液组成， 呈略低密度其外为纤维包膜层(等密度)，包膜外围为 反应性脑水肿(低密度)。增强扫描显示包膜环形强化。
平扫后发现某些征象如组织密度异常、有占位性 怀疑鞍区、小脑桥角及后颅凹的病灶 血管造影及常规 X 线已证实的病灶 怀疑血管性病变如血管瘤和血管畸形 颅内病变的随防复查
6
造影增强扫描(contrast enhanced scan)
颅脑CT的正常解剖附3D动画
颅脑CT的正常解剖附3D动画
从前至后：额窦、额骨、冠状缝、顶骨、人字缝、枕骨。
右侧从前至后：眼球、泪腺、外直肌、内直肌、蝶骨、耳道、胸锁乳突肌；
左侧从前至后：纸板、筛窦气房（箭头位置应内移至近中线处）、乳突气房、脊髓。
从前至后：上眼眶、颞下回、脊髓、小脑、乳突气房、乙状窦、四脑室、枕大池。
从前至后：额窦、鸡冠、蝶鞍、脑桥、小脑脚、小脑、四脑室。
从前至后：大脑镰、伪影、额叶、视交叉、大脑前（ACA）、大脑中动脉（MCA）、颈动脉、基底动脉、侧脑室、脑桥、颞叶、四脑室、小脑蚓、小脑脚。
从前至后：大脑镰、额叶、外侧裂池、颞叶钩回、视交叉、基底池、中脑、大脑脚、小脑蚓、小脑、矢状窦。
从前至后：大脑镰、额叶、侧脑室前角、尾状核头、基底节正常钙化、内囊、基底节、三脑室、颞叶、中脑导水管、环池、小脑蚓、枕叶。
从前至后：大脑镰、透明隔、尾状核、丘脑、侧脑室三角区脉络丛正常钙化、大脑镰。
从前至后：大脑镰、额叶、灰白质交界处、侧脑室、大脑镰、枕叶、矢状窦。
从前至后：大脑镰、放射冠。
来源：熊猫放射。

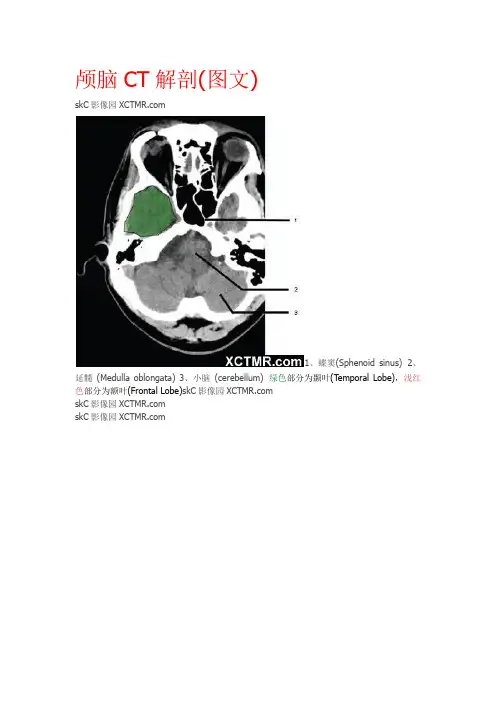

头颅CT、MRI图解
颅脑CT解剖(图文)skC影像园1、蝶窦(Sphenoid sinus)2、延髓(Medulla oblongata)3、小脑(cerebellum) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园skC影像园4、第四脑室(Fourth ventricle)5、小脑中角(Middle cerebellar peduncle)6、乙状窦(Sigmoid sinus)7、颞骨及乳突气房 (Petrous temporal bone and mastoid air cells)8、桥小脑角(Cerebellopontine angle)9、脑桥 (Pons) 10、垂体窝(Pituitary fossa) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园11、小脑蚓部(Cerebellar vermis) 12、基底动脉(Basilar artery) 13、桥前池(Prepontine cistern) 14、鞍背(Dorsum sellae) 15、侧脑室颞角(Temporal horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园16、环池 (Ambient cistern) 17、角间池 (Interpeduncular cistern) 18、大脑角(Cerebral peduncle) 19、侧裂池 (Sylvian fissure) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe) skC影像园skC影像园20、小脑上池(Third ventricle) 21、侧脑室前角(Frontal horn of lateral ventricle) 21a、第三脑室 (Third ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园22、尾状核头部(Head of caudate nucleus) 23、岛叶(Insular cortex) 24、外囊 (External capsule) 25、豆状核(Lentiform nucleus) 26、丘脑(Thalamus) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园 27、纵裂(Interhemispheric fissure) 28、内囊前肢(Anterior limb of internal capsule) 29、内囊膝部 (Genu of internal capsule) 30、内囊后肢(Posterior limb of internal capsule) 31、侧脑室三角区及脉络丛钙化(Trigone of lateral ventricle and calcified choroid plexus) 32、侧脑室枕角(Occipital horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园 33、侧脑室体部(Body of lateral ventricle) 34、放射冠(Corona radiata) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC 影像园skC影像园 35、半卵圆中心(Centrum semiovale) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe) 额骨(FB—Frontal bone) 顶骨(PB —Parietal bone) 枕骨(OB— Occipital bone)skC影像园skC影像园 36、中央前回(Pre-central gyrus) 37、中央沟(Central sulcus ) 38、中央后回(Post-central gyrus) 浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园头颅CT、MRI图解正常头颅CT、MRI图解。
颅脑CT解剖(图文)
颅脑CT解剖(图文)skC影像园1、蝶窦(Sphenoid sinus)2、延髓(Medulla oblongata)3、小脑(cerebellum) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园skC影像园4、第四脑室(Fourth ventricle)5、小脑中角(Middle cerebellar peduncle)6、乙状窦(Sigmoid sinus)7、颞骨及乳突气房(Petrous temporal bone and mastoid air cells)8、桥小脑角(Cerebellopontine angle)9、脑桥(Pons) 10、垂体窝(Pituitary fossa) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园11、小脑蚓部(Cerebellar vermis) 12、基底动脉(Basilar artery) 13、桥前池(Prepontine cistern) 14、鞍背(Dorsum sellae) 15、侧脑室颞角(Temporal horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe)skC影像园skC影像园16、环池(Ambient cistern) 17、角间池(Interpeduncular cistern) 18、大脑角(Cerebral peduncle) 19、侧裂池(Sylvian fissure) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe) skC影像园skC影像园20、小脑上池(Third ventricle) 21、侧脑室前角(Frontal horn of lateral ventricle) 21a、第三脑室(Third ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园22、尾状核头部(Head of caudate nucleus) 23、岛叶(Insular cortex) 24、外囊(External capsule) 25、豆状核(Lentiform nucleus) 26、丘脑(Thalamus) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)skC影像园skC影像园27、纵裂(Interhemispheric fissure) 28、内囊前肢(Anterior limb of internal capsule)29、内囊膝部(Genu of internal capsule) 30、内囊后肢(Posterior limb of internal capsule) 31、侧脑室三角区及脉络丛钙化(Trigone of lateral ventricle and calcified choroid plexus) 32、侧脑室枕角(Occipital horn of lateral ventricle) 绿色部分为颞叶(Temporal Lobe)，浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园33、侧脑室体部(Body of lateral ventricle) 34、放射冠(Corona radiata) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园35、半卵圆中心(Centrum semiovale) 浅红色部分为额叶(Frontal Lobe),黄色部分为枕叶(Occipital Lobe)，褐色部分为顶叶(Parietal Lobe) 额骨(FB— Frontal bone) 顶骨(PB — Parietal bone) 枕骨(OB— Occipital bone)skC影像园skC影像园36、中央前回(Pre-central gyrus) 37、中央沟(Central sulcus ) 38、中央后回(Post-central gyrus) 浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园 浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园skC影像园浅红色部分为额叶(Frontal Lobe),褐色部分为顶叶(Parietal Lobe)skC影像园。
头颅CTppt课件
弥散张量成像
弥散张量成像可以显示神经纤维 束的走行和方向，有助于评估脑 白质病变和脑外伤等疾病的损伤
程度。
波谱分析
波谱分析可以检测脑组织内代谢 产物的变化，有助于早期诊断某
些代谢性疾病和肿瘤等疾病。
2024/1/28
23
06
头颅CT在临床实践中优势 与局限性讨论
2024/1/28
询问病史
了解患者是否有过敏史、 手术史等相关信息。
2024/1/28
解释检查过程
向患者详细介绍头颅CT检 查的过程、目的和注意事 项，以缓解其紧张情绪。
去除金属物品
要求患者去除身上的金属 物品，以避免对检查结果 产生干扰。
17
扫描参数设置和优化建议
选择合适扫描范围
根据患者病情和检查目的，选择合适 的扫描范围，以减少不必要的辐射。
2024/1/28
27
THANKS
2024/1/28
28
9
颅内脑组织分布与功能区域划分
01
02
03
大脑
分为左右两个半球，负责 认知、情感、运动等高级 神经功能。
2024/1/28
小脑
位于颅后窝，负责协调运 动、维持平衡等。
脑干
连接大脑、小脑和脊髓， 负责生命维持功能，如呼 吸、心跳等。
10
正常血管、脑室系统表现
2024/1/28
血管
颅内血管包括动脉和静脉，负责 为脑组织提供营养和氧气，运走 代谢产物。正常血管在CT上表现 为连续的、均匀的密度影。
匀强化。
03
转移瘤
身体其他部位恶性肿瘤转移至 颅内，CT表现为多发低密度肿
块，增强扫描呈环形强化。
