第1章电机学基础知识

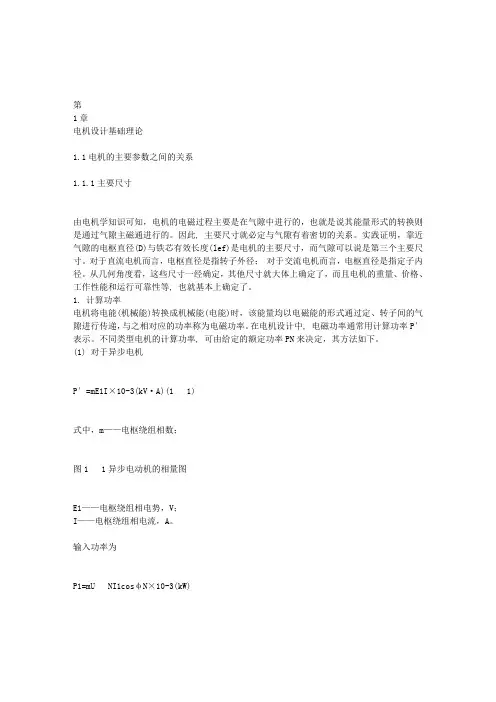

第1章电机设计基础理论11电机的主要参数之间的关系111主要尺寸由
第1章电机设计基础理论1.1电机的主要参数之间的关系1.1.1主要尺寸由电机学知识可知，电机的电磁过程主要是在气隙中进行的，也就是说其能量形式的转换则是通过气隙主磁通进行的。
因此, 主要尺寸就必定与气隙有着密切的关系。
实践证明，靠近气隙的电枢直径(D)与铁芯有效长度(lef)是电机的主要尺寸，而气隙可以说是第三个主要尺寸。
对于直流电机而言，电枢直径是指转子外径；对于交流电机而言，电枢直径是指定子内径。
从几何角度看，这些尺寸一经确定，其他尺寸就大体上确定了，而且电机的重量、价格、工作性能和运行可靠性等, 也就基本上确定了。
1. 计算功率电机将电能(机械能)转换成机械能(电能)时，该能量均以电磁能的形式通过定、转子间的气隙进行传递，与之相对应的功率称为电磁功率。
在电机设计中, 电磁功率通常用计算功率P′表示。
不同类型电机的计算功率, 可由给定的额定功率PN来决定，其方法如下。
(1) 对于异步电机P′=mE1I×10-3(kV·A)(1 1)式中，m——电枢绕组相数；图1 1异步电动机的相量图E1——电枢绕组相电势，V；I——电枢绕组相电流，A。
输入功率为P1=mU NI1cosθN×10-3(kW)式中，U N——额定相电压。
额定功率为PN=P1ηN=mU NIcosθNηN×10-3(kW)由此可得P′=E1U N·1ηNcosθNPN=KEηNcosθNPN(1 2)式中，ηN,cosθN——额定负载时的效率和功率因数；KE——满载电势标么值，即额定负载时，感应电势与端电压的比值。
由图1 1所示的异步电机的相量图可知KE=E1U N=1-I1PR1+I1QX1ζU N=1-(i 1PR1+i 1QX1ζ)=1-εL(1 3)式中，I1P、I1Q——定子电流的有功分量和无功分量；i*1P、i*1Q——定子电流有功分量标么值和无功分量标么值；εL——定子绕组阻抗压降的标么值，εL=i 1PR1+i 1QX1ζ。
电机学知识点讲义汇总
电机学知识点讲义汇总第一章 基本电磁定律和磁路电机的基本工作原理是建立在电磁感应定律、全电流定律、电路定律、磁路定律和电磁力定律等定律的基础上的，掌握这些基本定律，是研究电机基本理论的基础。
▲ 全电流定律全电流定律 ∑⎰=I Hdl l式中，当电流方向与积分路径方向符合右手螺旋关系时，电流取正号。
在电机和变压器的磁路计算中，上式可简化为∑∑=Ni Hl▲电磁感应定律 ①电磁感应定律 e=-dtd N dt d Φ-=ψ 式中，感应电动势方向与磁通方向应符合右手螺旋关系。
②变压器电动势磁场与导体间无相对运动，由于磁通的变化而感应的电势称为变压器电动势。
电机中的磁通Φ通常是随时间按正弦规律变化的，线圈中感应电动势的有效值为m fN E φ44.4=③运动电动势e=Blv④自感电动势 dtdiL e L -= ⑤互感电动势 e M1=-dt di 2 e M2 =-dtdi1 ▲电磁力定律f=Bli▲磁路基本定律 ① 磁路欧姆定律 Φ=A l Ni μ=mR F =Λm F 式中，F=Ni ——磁动势，单位为A ；R m =Alμ——磁阻，单位为H -1； Λm =lA R m μ=1——磁导，单位为H 。
② 磁路的基尔霍夫第一定律0=⎰sBds上式表明，穿入（或穿出）任一封闭面的磁通等于零。
③ 磁路的基尔霍夫第二定律∑∑∑==mRHl F φ上式表明，在磁路中，沿任何闭合磁路，磁动势的代数和等于次压降的代数和。
磁路和电路的比较第二章 直流电动机一、直流电机的磁路、电枢绕组和电枢反应 ▲磁场是电机中机电能量转换的媒介。
穿过气隙而同时与定、转子绕组交链的磁通为主磁通；仅交链一侧绕组的磁通为漏磁通。
直流电机空载时的气隙磁场是由励磁磁动势建立的。
空载时，主磁通Φ0与励磁磁动势F 0的关系曲线Φ0=f （F 0）为电机的磁化曲线。
从磁化曲线可以看出电机的饱和程度，饱和程度对电机的性能有很大的影响。
▲ 电机的磁化曲线仅和电机的几何尺寸及所用的材料有关，而与电机的励磁方式无关。
电机学基础知识
步进电机与伺服电机
总结词
步进电机是一种将脉冲信号转换为旋转机械能的装置 ，而伺服电机是一种接受控制信号后精确控制电机转 动的装置。
04
电机的应用领域
工业领域的应用
电机驱动系统
电机是工业自动化生产线和各种 机械设备中的重要驱动元件，用 于实现精确的位置控制、速度调 节和力矩输出。
ห้องสมุดไป่ตู้
泵和风机
电机广泛应用于泵和风机等流体 机械中，用于输送液体和气体， 提供必要的动力。
自动化生产线
电机驱动传送带、装配机械手等 自动化设备，实现生产线的连续、 高效运行。
汽车领域的应用
起动电机
在传统汽车中，起动电机用于起动发 动机，随着新能源汽车的发展，起动 电机也应用于混合动力和纯电动汽车 中。
雨刷电机
车窗升降电机
车窗升降电机用于控制车窗的升降， 提供便利的开关操作。
雨刷电机用于控制汽车雨刷的摆动， 保持风挡玻璃的清晰。
家电领域的应用
01
洗衣机电机
洗衣机电机作为洗衣机的主要动 力源，驱动波轮或滚筒的旋转， 实现洗涤功能。
机器人技术
03
在机器人技术中，电机用于驱动机器人的关节、手臂、腿部等
运动部件，实现机器人的动作和控制。
05
电机的未来发展与挑战
电机的未来发展趋势
高效能化
随着节能减排需求的增加，电机的高效能化成为未来的发展趋势， 包括永磁同步电机、开关磁阻电机等新型电机的研发和应用。
智能化
电机与传感器、控制系统的集成，实现电机的智能化控制，提高电 机的运行效率和可靠性。
《电机学》学习笔记
总体基础：导线的感应电动势：e=Blv 电机感应电动势E=C Eφn=pN60a*φn导线所受电磁力：f=Bxli 电磁转矩Tem=pN2πaφIa=C TφI a电机内气隙磁场：F m=F a+F f1第一部分直流电机一、结构：定子为永磁极，为电机提供一个固定的磁场，成对出现。
绝大多数不采用永磁体，由励磁绕组通以直流电流来建立磁场。
转子上面为电枢绕组。
电动机时，转子通以直流电压，经过换向器变在转子内部体现为每根导体上的交变电流，用以驱动旋转。
发电机时，由于转子切割磁场，电枢内每根导线上产生交变电流，通过换向器对外体现为直流电。
换向器通过电刷连接外电路。
电枢铁心用于固定支撑电枢绕组和导通磁路。
为了减少涡流损耗，采用0.5~0.35的涂有绝缘漆的硅钢片叠压而成。
额定值：额定功率P N（W），额定电压U N（V），额定电流I N（A），额定转速n N（r/min）,额定效率η，额定转矩T N。
发电机：P N=U N*I N 电动机：P N=U N*I N*η额定值是电机运行的基本依据，一般希望电机按照额定值运行。
运行于额定值时称为满载。
运行时超过额定容量，称为过载。
运行远低于额定容量，称为轻载。
过载使电机过热，降低使用寿命，甚至损坏电机，应避免。
轻载浪费容量和降低了效率，不建议采用。
二、直流电机分类和通用方程1、分类：他励：励磁电流和电枢电路采用不同电源。
并励：励磁绕组和电枢并联串励：励磁绕组和电枢串联复励：电机里同时存在并励绕组和串励绕组。
并励和串励绕组磁动势相加称积复励，相减称差复励。
并励绕组与电枢绕组并接，串励绕组与电枢串接，称短复励。
并励绕组与串励绕组串联后与电枢绕组并联，称长复励。
2、直流电机可逆性：当电机以较高转速n旋转时，产生E>U，则电机电枢电流与E同向，电磁转矩Tem与n反向，电机为发电机运行状态。
当电机以较低转速n旋转时，产生E<U，则电机电枢电流与E反向，电磁转矩Tem与n同向，电机为电动机运行状态。
电机学基础知识
对于某一电路，在任意时刻，沿任一回路，各支路电压的
代数和恒等于零。
ut 0
12
第1章 电机学基础知识
1.1.5 安培环路定律（全电流定律）
在磁场中，磁场强度H沿任意闭合回路 l 的线积分，等于
该闭合回路所包围的所有电流的代数和。 l Hdl i
i1
i2
i3 1. 对于通电螺线管，磁场是均匀
的，磁场强度H处处相等，总电
1.2.1 电机的磁路
磁路
主磁通
i1 ＋
u1 －
1 2
i2 ＋
u2 －
N
S
S
励磁绕组
漏磁通 变压器磁路
N
直流电机磁路
15
第1章 电机学基础知识
1.2.2 磁路定律
∮ 1. 安培环路定律 H dl = ∑i l 如图： ∑i = i1＋i2－i3
2. 磁路的欧姆定律
∮H dl = Hl = N i
l
② 软磁材料 B－H 曲线窄， Br 小、Hc 小。 用于制造变压器、电机等电器的铁心。
③ 矩磁材料 B－H 曲线形状接近矩形， Br 大、Hc 小。 用于计算机中，作记忆单元。
29
第1章 电机学基础知识
Φ
4. 铁心损耗
(1) 磁滞损耗 Ph (2) 涡流损耗 Pe
铜损耗使线圈发热，
铁损耗使铁心发热。 0.35mm
流由通有电流的匝线圈提供：
l
H lN i
H dl
13
第1章 电机学基础知识
2.工程中用到几何形状复杂的磁路，可以将磁路分成几 段，分别应用安培环路定律，再求电流的总和。
n
Hklk i
1
3.对于带气隙的铁心磁路，磁 场是不均匀的
电机学 第一章磁路
起始磁化曲线
oa段
ab段
bc段
cd段
膝点
饱和
铁磁材料 图1-7.
µ Fe = f ( H ) 磁化曲线见示意
� 应用: 设计电机和变压器时，为使主磁路内得 到较大的磁通量而又不过分增大励磁磁动势， 通常把铁心内的工作磁通密度选择在膝。 剩磁:去掉外磁场之后，铁磁材料内仍然保留的 磁通密度 B r 。 矫顽力:要使B值从减小到零，必须加上相应的反 向外磁场，此反向磁场强度Hc称为矫顽力。 磁滞:铁磁材料所具有的这种磁通密度B的变化滞 后于磁场强度H变化的现象。 磁滞现象是铁磁材料的另一个特性。
2．硬磁(永磁)材料 定义:磁滞回线宽、剩磁和矫顽力都很大的铁磁材 料称为硬磁材料，又称为永磁材料。 附图1-11b 磁性能指标 剩磁 矫顽力 最大磁能积
铸造型 铝镍钴
种类示意图
粉末型 铝镍钴
永磁材料 种类
铁氧体
稀土钴
钕铁硼
四、铁心损耗 1．磁滞损耗 定义: 铁磁材料置于交变磁场中时，磁畴相 互间不停地摩擦、消耗能量、造成损耗，这种 损耗称为磁滞损耗。 n 公式: p = C fB V
Hδ lδ = 385A
F = H FelFe + H δ lδ = 432.6 A
返回
2．简单并联磁路 定义:指考虑漏磁影响，或磁回路有两个以上分 支的磁路。 点击书本进入例题1-３
例 题
� [例1—3] 图1—14a所示并联磁路，铁心所 用材料为DR530硅钢片，铁心柱和铁轭的截面 积均为 A = 2 × 2 × 10 −4 m 2 ，磁路段的平均长 −3 度l = 5 ×10−2 m ，气隙长度 δ1 =δ2 = 2.5×10 m 励磁线圈匝数 N 1 = N 2 = 1000 匝。不计漏磁通，试求在气隙内产生 B δ =1．211T的磁通密度时，所需的励磁电流i。
电机学第1章磁路
涡流损耗
铁芯是有阻值的，当磁通交变时，铁芯中就会感应交变的电 势，进而在铁心内引起环流。这些环流通作涡流状流动，称 为涡流涡流引起的损耗，称为涡流损耗。
pw k w f B
2
2 m
思考：如何尽量减小涡流损耗？
• 为减小涡流损耗， 电机和变压器的铁 心都用含硅量较高 的薄硅钢片叠成。
后于磁场强度变化，通常在电机内也可理解为磁通落后于 激磁电流的现象，称为磁滞现象）。
磁滞回线：磁场强度H缓慢地循环变化，B－H曲线封 闭曲线 • 磁滞现象是铁磁材料的另一个特性。
B
Bm
b
a
Br
Hc
c f e
Hc
H
Hm
Hm
d
Bm
图1-7 铁磁材料的磁滞回线
基本磁化曲线：
对同一铁磁材料，选择不同的磁场强度进行反复 磁化，可得一系列大小不同的磁滞回线，再将各 磁滞回线的顶点联接起来，所得的曲线。
2.磁化曲线和磁滞回线
磁化曲线：将一块尚未磁化的铁磁材料进行磁化，当磁 场强度H由零逐渐增大时，磁通密度B将随之增大， 得到曲线B=f(H)。 特性：①具有高的导磁性能；②磁化曲线呈非线性（饱 和特性）它的磁化曲线具有饱和性，磁导率μFe不 是常数，且随H的变化而变化。 磁滞回线在oa段：当H增大→B增大，但B增大速度较慢 在ab段：当H增大→B增大，B增大速度快； 在bc段：B随H增大的速度又较慢； 在cd段：为磁饱和区（又呈直线段）。其中拐弯点b称 为膝点；c点为饱和点。 • 过了饱和点c，铁磁材料的磁导率趋近μ0。
R
k
mk
Fm
• 磁路和电路的比拟仅是一种数学形式上的类似、 而不是物理本质的相似。
电机学重点总结
知识点第一章：（以填空题、判断题、简答题为主）p13,p17,p30电机的定义（广义、侠义）电机的任务基本电磁定律（全电流定律、电磁感应定律、电磁力定律）铁磁材料特点，磁滞损耗、涡流损耗的产生机理、影响因素，产生条件磁路基本定律（磁路欧姆定律、磁路基尔霍夫第一/第二定律），定性分析交流磁路特点，磁化曲线分析（磁通与励磁电流的波形）变压器电动势产生原因与磁通之间的相位关系铁磁材料磁导率特点，磁饱和特性闭合磁路磁饱和时主磁通和励磁电流间的波形关系软硬磁材料区别，磁滞回线剩磁矫顽力磁导率铁耗，涡流损耗和磁滞损耗，产生原因及应对措施第二章：（以填空题、判断题、简答题为主）直流电机电枢绕组线圈感应电动势的交变性，直流电动势产生机理；直流电机电枢绕组虚槽数、换向片数、元件数、线圈数关系；第一节距、第二节距、合成节距、换向器节距含义；单叠绕组、单波绕组线圈绕制原则、支路数；电枢反应；感应电动势、电磁转矩的定义及计算；直流发电机、直流电动机的功率流；各种直流电机的特性曲线分析；直流电力拖动机组稳定运行条件；直流电动机的启动、调速与制动；直流电机转子线圈感应电动势的交变性及直流电动势产生机理空载磁场的产生原因及方向并励直流发电机自励条件及临界点电阻随转速的变化关系并励直流发电机，并励直流电动机等效电路及电磁功率计算直流电力传动系统稳定运行条件直流电机电枢反应定义，分类，产生条件及影响并励直流发电机和他励直流发电机外特性比较，拐弯现象解释第三章：（以填空题、判断题、简答题、计算大题为主）变压器的额定值定义；变压器的变比定义；变压器空载电流与励磁电流的关系；变压器的绕组折算方法、条件、折算前后物理量的对应关系；变压器等效电路图及各参数的含义；变压器参数测定（空载实验、短路实验）；标幺值的含义、各物理量的基值、标幺值的计算及相关物理量标幺值的等值关系；负载系数的含义；变压器电压变化率的计算；变压器效率的计算及其取最大值的条件；三相变压器的连接组判断；绕组连接法及磁路系统对空载电动势波形的影响；变压器并联运行的条件,并联时的容量计算；自偶变压器的容量；电压互感器、电流互感器的作用及其使用注意事项；变压器二次测额定电压定义变比计算变压器绕组折算后一二次侧感应电动势大小关系主磁通漏磁通区别和等效电路空载或短路实验测得损耗对应关系及参数求取并联运行理想条件和实际条件电压互感器电流互感器单项变压器外加电压与励磁电流波形关系连接组别判断3.49电压变化率，最大效率求解3.46并联变压器容量分配，最打输出容量计算3.52第四章：（以填空题、判断题、简答题为主）交流绕组感应电动势与励磁磁动势间时空变化规律；交流绕组槽距角、槽距电角、相带、极距、极相组的概念；单层绕组、双层绕组每相最大并联支路数；导体电动势、匝电动势、线圈电动势、线圈组电动势、相电动势的概念及计算；消弱谐波电动势的方法（短距绕组）；单相绕组磁动势、三相绕组基波合成磁动势性质；谐波磁动势的次数、转速；单相绕组通单相交流电，三相绕组通三相对称交流电产生的磁动势三相绕组基波磁动势转向与电流向序关系对称绕组消除3n次谐波短路绕组消除或削弱谐波时第一节距选择第五章：（以填空题、判断题、简答题、计算大题为主）异步电机的转子结构；同步转速、转差率的计算；异步电机的三种运行状态；异步电机额定值；异步电机工作原理；定子磁场和转子磁场相对静止关系；异步电机的绕组折算；转子绕组中感应电动势及电流的频率计算；异步电机的频率折算及其含义；异步电机的等效电路；异步电机的参数测定（空载实验、短路实现）；异步电机的功率流及相关功率之间的关系；异步电机的电磁功率计算（最大转矩、起动转矩）；异步电机电磁转矩的三种表达式；异步电机特性曲线分析；异步电机的启动特点；异步电机启动方法及相关计算；异步电机的制动及调速；异步电机定子磁场和转子磁场同步，转子和磁场异步异步电机三种运行状态及各种状态下功率流程异步电机铁耗的主要产生原因频率折算和绕组折算共同条件鼠笼型异步电机转子相数降压启动特点变频调速时保证磁通不变的方法异步电机功率流程，转子转速，转差率，转子频率，电磁转矩，效率，定子电流，Y三角形启动转矩或启动电流计算第六章：（以填空题、判断题、简答题、计算大题为主）同步电机的特点；同步转速的计算；同步电机的额定值；同步电机的运行原理；同步电机的电枢反应；隐极机、凸极机在磁路不饱和、饱和状态下的电磁关系（方程式、向量图）及相关计算；同步发电机的运行特性（空载特性、短路特性、零功率因数特性、外特性、调整特性）分析；保梯电抗、短路比的概念及对电机性能的影响；同步发电机的并联运行条件及方法；同步电机功率和转矩平衡方程；同步电机电磁功率的计算及含义；同步电机交轴电枢反应对机电能量转换的意义；同步电机静态稳定的条件；同步电机无功功率的调节和V形曲线分析；同步电动机无功调节及V性曲线；同步电动机的起动和调速；调相机的作用、机理和运行状态；步进电动机工作原理及步距角计算。
电机学第一章 磁路
H
随着磁场强度H的增大，饱和程度增加，μFe减 小，Rm增大，导磁性能降低.
B
c b
B = f ( H)
d
μFe = f ( H )
a
B = μ0 H
H
设计电机和变压器时，为使主磁路内得到较大的 磁通量而又不过分增大励磁磁动势．通常把铁心 内的工作磁通密度选择在膝点附近
B
c b
膝点 饱和点
B = f ( H)
四、铁心损耗
1．磁滞损耗
定义: 铁磁材料置于交变磁场中时，磁畴相 互间不停地摩擦、消耗能量、造成损耗，这种 损耗称为磁滞损耗。 公式: n h h m
p = C fB V
应用:由于硅钢片磁滞回线的面积较 小，故电机和变压器的铁心常用硅钢片叠成。
2．涡流损耗
¾涡流：铁磁材料在交变磁场将 有围绕磁通呈蜗旋状的感应电动 势和电流产生，简称涡流。 ¾涡流损耗：涡流在其流通路径 上的等效电阻中产生的I2R损耗 称为涡流损耗。 ¾涡流损耗与磁场交变频率f， 厚度d和最大磁感应强度Bm的平 方成正比，与材料的电阻率成反 比。 ¾要减小涡流损耗，首先应减小 厚度，其次是增加涡流回路中的 电阻。电工硅钢片中加入适量的 硅，制成硅钢片，显著提高电阻 率
表1.1 磁路和电路对比表 序 号 1 2 3 4 5 6 7 8 9 电 基本物理量 或基本定律 电 流 电 压 电 阻 电 导 电流密度 电导率 基尔霍夫 第一定律 基尔霍夫 第二定律 欧姆定律 路 符号或 定义 I U R=l/(γA) G=1/R J=I/A 单位 A V Ω S A/m2 S/m 磁 路 单 位 Wb A 1/H H Wb/m2(T) H/m 基本物理量或 符号或 基本定律 定义 磁 通 φ F 磁动势 磁 阻 磁 导 磁通密度 磁导率 磁通连续性 原理 Rm=l/(μA)
电机学基础必学知识点
电机学基础必学知识点1. 电磁感应原理：根据法拉第电磁感应定律，导线在磁场中运动时会产生感应电动势。
2. 磁场的产生：磁场可以由磁铁或电流产生。
3. 左手定则：用于确定电流通过导线时的磁场方向。
将拇指指向电流方向，其他手指弯曲的方向即为磁场方向。
4. 电机运动方向的确定：根据洛伦兹力定律，当电流通过导线时，会受到磁场力的作用，方向由右手定则确定。
5. 电动势和电流的关系：根据欧姆定律，电动势等于电流乘以电阻。
6. 磁化曲线和磁滞回线：用于描述磁场强度与磁化力的关系。
7. 磁感应强度和磁场强度：磁感应强度是磁场中的磁感线的密度，而磁场强度表示一个点的磁场强度大小。
8. 电磁铁：由线圈和铁芯构成，通电时能够产生强磁场。
9. 电感和感应电动势：当电流变化时，会产生感应电动势，这种现象称为自感。
10. 洛伦兹力：电流通过导线时，在磁场中会受到力的作用，该力称为洛伦兹力。
11. 感应电动势的大小：根据法拉第电磁感应定律，感应电动势的大小等于磁通量的变化率。
12. 动能定理：将电能转换成机械能的定律，表征电机的工作原理。
13. 电机的功率和效率：电机的功率等于输入功率减去损耗功率，效率等于输出功率除以输入功率。
14. 直流电机：根据电流方向和磁场方向的关系，直流电机分为永磁直流电机和励磁直流电机。
15. 交流电机：根据电流的形式，交流电机分为异步交流电机和同步交流电机。
16. 电机的控制方法：电机的控制方法包括电压控制、电流控制和频率控制等。
17. 电机故障检测和维护：电机故障检测和维护包括温度检测、振动检测、绝缘检测等。
18. 电机的选型和应用：根据具体的应用需求选择合适的电机类型和规格进行设计和应用。
第1章电机学基础知识
1
第1页，此课件共43页哦
20222//22//1177
大连理工大学电气工程系
电机与电力拖动的发展概况
二、按运动方式及电源性质分类
静止电机-----------------变压器
电机
旋转电机 控制电机
直流电机
交流电机
直流发电机
直流电动机
异步电动机
异步电机 异步发电机
同步发电机
均匀磁场: 各点磁感应强度大小相等，方向相同的 磁场，也称匀强磁场。
二、磁通
磁通 ：穿过垂直于B方向的面积S中的磁力线总数。 在均匀磁场中 = B S 或 B= /S
说明: 如果不是均匀磁场，则取B的平均值。 磁感应强度B在数值上可以看成为与磁场方向垂直的单
位面积所通过的磁通,故又称磁通密度。
磁通 的单位:韦[伯](Wb) 1Wb =1T·m2
20222//22//1177
28
第28页，此课件共43页哦
电机中常用的基本定律
1. 变压器电动势 指线圈位置静止不变，穿过线圈的磁通Ф发生变化，这样 在线圈内将产生感应电动势，其大小与线圈的匝数和磁通 变化率成正比，方向由楞次定律决定
e N d dt
2. 切割（运动）电动势
当磁场和线圈导体之间有相对运动时，使得穿过线圈的磁通随 着时间的变化而变化。
20222//22//1177
19
第19页，此课件共43页哦
磁场的基本物理量
三、磁场强度
磁场强度H ：表示磁场内某点磁场强弱和方向的物理量。 是计算磁场时所引用的一个物理量，通过它来确定磁场与 电流之间的关系。
磁场强度H的单位 ：安培/米（A/m) H 与 B 的区别
电机学第1章
if 1T Bm 1.8T then
pFe CFe f 1.3Bm2G
2020年1月23日星期四
20
1.3 磁路的计算
1.直流磁路的计算 2.直流电机的空载磁路和磁化曲线 3.永磁磁路的计算特点 4.交流磁路的特点
2020年1月23日星期四
15
3.铁磁材料
材料名称 磁性能
表1-1 永磁材料的磁性能
铝镍钴(AL 铁氧体(Y35) 稀土钴(YX 钕铁硼(N42
NICO 56/6)
G-26）
H)
剩磁T
1.35
0.39
1.03
1.33
矫顽力(kA/m)
60
200
765
907
最大磁能积
56
31．8
198
326
BH(kJ/)
2020年1月23日星期四
2
1.磁路的概念
图1-1 两种常见的磁路 a)变压器的磁路 b)四极直流电机的磁路
2020年1月23日星期四
3
2.磁路的基本定律
分析和计算磁场时，常常要用到两条基本定律： ➢ 安培环路定律， ➢ 磁通连续性定律
把这两条定律应用到磁路，可得磁路的 ➢ 欧姆定律 ➢ 磁路的基尔霍夫第一和第二定律
2020年1月23日星期四
图1-5 磁路的基尔霍夫第二定律
9
1.2 常用的铁磁材料及其特性
1.铁磁材料的磁化 2.磁化曲线和磁滞回线 3.铁磁材料 4.铁心损耗
2020年1月23日星期四
10
1.铁磁材料的磁化
磁化：铁磁材料在外磁场中呈现很强的磁性
图1-6 磁畴示意图 a)未磁化时 b)磁化后
第一章 电机学基础知识PPT课件
4. 磁导率μ
μ=
B H
单位：H / m
真空中的磁导率: μ0 = 4π×10－7 H / m
大连理工大学电气工程系
物质按磁导率分类：非磁性物质、磁性物质。
◆ 非磁性物质
μ≈μ0 1） 顺磁物质(如空气) : μ 略大于μ0 。 2） 反磁物质(如铜) ：μ 略小于μ0 。
◆ 磁性物质—— 高导磁性
大连理工大学电气工程系
2）在高新技术领域的新应用
☆ 信息技术（雷达驱动） ☆ 航天航空航海 ☆ 生物医学工程（多种医疗设备）
大连理工大学电气工程系
绪2. 电论机的分类
常用分类方式： ◆按功能分，有发电机、电动机、变压器和控制电机 四大类。 ◆按电机结构及电源性质分，有变压器和旋转电机。
两种方法归纳如下：
电机与拖动
机械工业出版社
大连理工大学电气工程系
☆本课程的性质、任务和内容
性质：电气自动化和自动化专业的专业基础课
任务： ◆ 掌握电机的基本结构、工作原理和主要特性； ◆ 掌握电力拖动系统的分析计算及电机的选择法； ◆ 培养分析和解决问题的能力，为今后学习和工作 打下坚实的基础。
内容：
◆电机学：直流电机、变压器、异步电机、同步电机、
☆ 各领域中有特殊要求的动力装置
大连理工大学电气工程系
◆ 发电环节——各种发电机
引进600MW汽轮发电机
大连理工大学电气工程系
国产300MW汽轮发电机
大连理工大学电气工程系
现场运行的水轮发电机
大连理工大学电气工程系
◆ 输配电环节——变压器
为把发电厂发出的电力输送到四面八方的用户，需要 将发电机输出的 20 kV 左右的电压升高。在我国， 一般升高到220kV或500kV。
电机学：第一章 磁路2
主要内容：磁路基本定律，铁磁材料及交、直流磁路。
1-1磁路的基本定理
一、磁路的概念 同电流流过的路径称为电路一样，磁通经过的路径为磁路。 利用导磁性能良好的铁磁物质构成磁路。例如在电机、变压
器等设备中，应用铁磁物质制成一定的形状的磁路，使磁场主要 在这部分空间内分布。如图分别为变压器和直流电机的磁路。
用直流励磁 用交流励磁
磁路中磁通恒定 磁路中磁通交变
直流磁路 直流电机 交流磁路 变压器、感应电机
二、磁路的基本定律
磁路的基本定律有 安培环路定律，磁路的欧姆定律，磁路的基尔霍 夫第一定律，磁路的基尔霍夫第二定律。 1、安培环路定理（或称全电流定理）
在磁路中沿任一闭合路径L，磁场H的线积分等于该闭合回路所包围 的总电流，即：
基尔霍夫第二定律
Ni Hl Rm
电动势 E=IR 电流 I 电阻 R=L/σA =ρL/A 电导 G=1/R
电导率
欧姆定律 I= E R
基尔霍夫第一定律 i 0
基尔霍夫第二定律
e iR
电路与磁路的不同点：
1、电路中有电流就有功率损耗。磁路中恒定磁通下没有功率损耗。 2、电流全部在导体中流动，而在磁路中没有绝对的磁绝缘体，除
范围内。所以电机和变压器的铁心用导磁率较高的铁磁材料组成。
一、铁磁物质的磁化
1 、铁磁物质
铁磁物质的磁导率都很大，一般是
的几千倍。
0
铁磁物质
金属
铁、钴、镍： B高，居里温度高。缺点是电阻率 低，涡流耗严重。
非金属 铁氧体： 电阻率高，涡流损耗小，抗锈防腐。
2、铁磁物质的磁化
缺点是B低，温度稳定性差。
I
Rm R F E
注：由于铁磁材料的磁导率不是常数，所以Rm一般不是常数。 3、磁路的基尔霍夫第一定律
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁路
i1 ＋ u1 －
主磁通
1 2
i2
＋
u2 －
S
N S
励磁绕组
漏磁通
变压大连理工大学电气工程系
第1章 电机学基础知识
1. 安培环路定律
∮H dl = ∑i l
如图： ∑i = i1＋i2－i3
2. 磁路的欧姆定律
∮H dl = Hl = N i
l
B
=
A
i
H
=
B
=
A
=
2. 旋转电机
直流电机
直流发电机 直流电动机
交流发电机 交流电动机
交流电机
单相交流电机 三相交流电机
同步电机 异步电机
4
大连理工大学电气工程系
第1章 电机学基础知识
1.2 电机的基本原理
一、磁场的基本概念
1. 磁感应强度和磁力线 磁场可以由电流产生。 产生磁场的电流 —— 励磁电流。 磁感应强度B 用于表征磁场的强弱和方向。 单位：T 磁场中各点的磁感应强度可以用磁力线的疏密 程度来表示。 磁力线的分布和方向：
闭合面 l3 A3 3Φ3 l2 A2 2Φ2
13
大连理工大学电气工程系
第1章 电机学基础知识
第 k 段磁路的磁压降为
Hklk =
Bk
k
lk =
k k Ak
lk
第 k 段磁路的磁阻为
Rmk =
lk
k Ak
(A/Wb)
沿任何闭合磁路磁动势的代数和等于磁压降 的代数和。
F = Hklk = Rmkk
14
560 (0.08 0.1 0.037 0.037 0.1) A 198 A
不考虑边缘效应，则气隙中磁通密度与铁心中相等，
故气隙中磁场强度为
Hδ
B
0
0 A
4
110-3 π 107
0.8
A/m=9.947
105A/m
的磁导率为空气磁导率的 1900 倍，励磁绕组的匝数 N = 2000，如要在铁心中产生 10-3 Wb 的磁通，求需要多大的 励磁电流。
解：铁心的净面积为 Ak = kFeA = 0.94×0.8×10-3 m2 = 0.752×10-3 m2
铁心中的平均磁通密度为
l2 A2 H2
l3 A3 H3
12
大连理工大学电气工程系
第1章 电机学基础知识
3. 磁路的基尔霍夫第一定律
2 = 1＋3 任一闭合面： = 0
4. 磁路的基尔霍夫第二定律
F1 =∮H dl
i = Hklk Ni = H1l1＋H2 l2
= Rm11＋Rm22
或
l1 A1 1Φ1
i1 N
Ni = H1l1－H3 l3
= Rm11－Rm33
磁通 (韦伯 Wb) ：
穿过某一截面 A 的磁感应强度B 的通量。
= A B dA
在均匀磁场中：
= BA
B A
7
大连理工大学电气工程系
第1章 电机学基础知识
通过任意封闭曲面的磁通量总和必等于零，即
= A B·dA = 0
3. 磁场强度和磁导率
磁场强度 H ( A/m) ： 表征磁场的强弱和方向的量。
第1章 电机学基础知识
4. 磁场储能
磁场能够储存能量。
电机通过磁场储能实现机电能量的转换。
磁场中的能量密度为
1 wm= 2 BH
对于线性介质：
wm=
1 2
BH =
B2 2
磁场中的总储能为
Wm = V wm dV
磁场能量主要集中储存在气隙中。
9
大连理工大学电气工程系
第1章 电机学基础知识
二、磁路及其基本定律
H 与 B 的关系与区别 (在各向同性介质中)
B = H
① 磁导率 ( H/m )：表征磁场中介质的导磁能力。
对各向同性介质 为标量；线性介质 为常数。 真空的磁导率： 0 = 4×10－7 H/m
② H ∝I， H 与介质的性质无关。
③ B 与 I 的大小和介质的性质均有关。
8
大连理工大学电气工程系
Ni
l/A
=
F Rm
11
大连理工大学电气工程系
i2
l
i1
i3
dl
lA
N
无分支磁路
第1章 电机学基础知识
= F
Rm
磁动势：
F = N i ——为作用在磁路上的安匝数 。
磁阻：
l
Rm = A (A/Wb)
磁路欧姆定律只能用于定性分析磁路
因为 不是常数，故 Rm 非线性。
串联磁路的总磁阻为
n
Rm = k=1Rmk
第1章 电机学基础知识
A1
l1
H
N i
l2
A2
1
电机与拖动
电机与拖动
第 1 章 电机学基础知识
1.1 电机的基本功能与主要类型 1.2 电机的基本原理 1.3 电机的制造材料
上一章 返回主页 下一章
2
大连理工大学电气工程系
第1章 电机学基础知识
1.1 电机的基本功能与主要类型
一、按照能量转换和信号传递所起的作用分类
大连理工大学电气工程系
第1章 电机学基础知识
磁路和电路的比较
电路
电流 I /A
电流密度 J /(A/m2 )
电动势 E / V
电阻 R / l
R= A
电路欧姆定律
I=
E R
磁路
磁通 /Wb
磁通密度 B /(Wb/m2 )
磁动势 F /A
磁阻 Rm /(A/Wb) l
Rm = A
磁路欧姆定律
=
5
大连理工大学电气工程系
第1章 电机学基础知识
磁力线的分布和方向：
I
B
II
B
I
磁力线的特性：
① 磁力线的回转方向和电流方向之间的关系遵 守右手螺旋法则。
② 磁力线总是闭合的，既无起点，也无终点。 ③ 磁场中的磁力线不会相交。
6
大连理工大学电气工程系
第1章 电机学基础知识
2. 磁通量和磁通连续性定律
F Rm
15
大连理工大学电气工程系
第1章 电机学基础知识
【例1-1】 图示的磁路由电工钢片叠压而成，铁心的 叠压系数为 kFe= 0.94，各段铁心的截面积均为 A = 0.8× 10-3 m2，长度分别为 l1 = 0.08 m，l2= 0.1 m，l3= 0.037 m，
l4 = 0.037 m，l5 = 0.1 m，气隙长度 = 0.006 m，已知铁心
1. 发电机 将机械能转换为电能。
2. 电动机 将电能转换为机械能。
3. 变压器、变流器、变频机、移相器 变换电压、电流、频率、相位。
4. 控制电机 作为自动控制系统的控制元件，起检测、放大、 执行和校正作用。
3
大连理工大学电气工程系
第1章 电机学基础知识
二、按照电机的结构特点及电源性质分类
1. 变压器 静止的电机。
i
N
H
B
Ak
1103 0.752 103
T
1.33T
l1 A1 H1
l5 A5 H5 l4 A4 H4
16
大连理工大学电气工程系
第1章 电机学基础知识
铁心部分的磁场强度为
H
B
Fe
1.33 1900 4 π 107
A/m=560A/m
铁心部分的磁压降为
5
5
Hklk H lk
k 1
k 1
