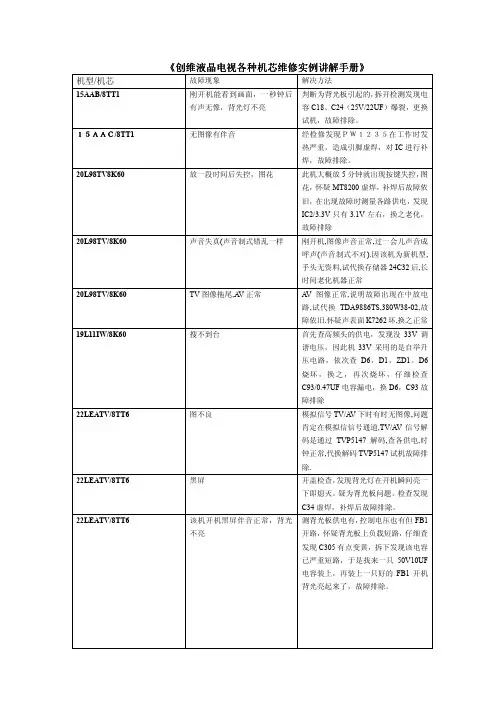

《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》机型/机芯故障现象 解决方法 15AAB/8TT1刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF ）爆裂，更换试机，故障排除。
１５１５ＡＡＣＡＡＣ/8TT1无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。
20L98TV8K60放一段时间后失控，图花此机大概放5分钟就出现按键失控，图花，怀疑MT8200虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常20L98TV/8K60TV 图像拖尾,A V 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常19L11IW/8K60搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。
D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93故障排除22LEATV/8TT6图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.22LEATV/8TT6黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。
疑为背光板问题。
检查发现C34虚焊，补焊后故障排除。
22LEATV/8TT6该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF 电容装上，再装上一只好的FB1开机背光亮起来了，故障排除。
创维通病及疑难故障解决方法
创维通病及疑难故障解决方法电视机安装遥控器，它的场脉冲取出的脚就是场输出电路的输出脚（接场偏转的脚），因此按电视机安装遥控器的方法应急处理，也在AN5521的2脚取出场脉冲。
但需要适当改动一下就可12,机型：29T95HT,(6T18),故障：行、场不同步，无AV ：检修过程：对照电路图，查行电路上元件未见异常，无奈！代换数字板也无效。
再仔细检查TB1261及其外围，发现其34#电压异常。
在此脚外围有1个电容--C028（820P），查之漏电，换掉它，一切OK。
C028（820P）图纸上没有标着，希望大家以后注意！13,机型：29T96HS,(6M31),故障：图象左右晃动检修过程：因为以前见过6D81机芯出现过类似故障，故检查数字板上的行定时电容，结果发现，CM84（）电容不良。
换之，故障排除。
14,机型：34SIHT,（6D96）故障：吱吱响，不开机：检修过程：通电后，吱吱响，不开机。
测+B电容两端直流电阻，正反向都是560欧，断开行包+B供电脚，+B电容两端直流电阻恢复正常，怀疑行包不良。
代换后，故障依旧。
仔细检查发现，视放供电+200V存在短路，换视放块IC801（LM2429TE）后不再吱吱响；但是灯亮，不开机，+B电压不稳定，在110V—140V间抖动。
查行电路没有工作。
换掉IC501（LM1269）故障彻底排除。
15,机型：34SIHT,（6D96）故障：枕形失真。
检修过程：检查枕校电路所有元件，未见异常。
枕校管Q708的C极电压为0V，无奈！用代换法换掉所怀疑的所有元件，也没有解决。
随怀疑数字板上输出的EW 信号异常，换数字板，涛声依旧！没有办法只能怀疑断板，仔细测量枕校电路所有走线，发现，Q705（A1015）、Q706（A1015）的e极之间的走线不通，但外观没有断裂痕迹，连接之，故障排除。
16，机型：29T83HT/6T18故障现象；接受TV信号时不定时图象闪动，严重时无信号。
创维彩电维修通病
打开机壳，开机，测的主电压在30~140V之间跳动。机内继电器随之反复动作。断开行负载，检查开关稳压电源的控制电路正常、开关稳压电源的带负载能力也正常，判断故障是由于行输出电路异常引起电源自动保护所致。试断开行激励信号，开机故障消失，排除行输出电路有直流短路的可能，检查行输出各负载电路都正常，怀疑高压包存在问题，试换之，开机一切正常。
4A01 CTV222S PRC1 TDA8222 TA8659
4A01 M34300 N4 TDA8222 TA8659
5A01 CTV222S PRC TDA2549 TDA2461 TA8659
注意：该故障是一种由结构问题引起的多发故障，出现脱焊的跳线一端处在塑料边框上面，长期受到塑料边框的顶压而脱焊。本人遇到的数台2198/4T20伴音时有时**病的机器都是这个毛病
2199/4T01搜台节目号不变
分析与检修：彩电完成自动搜台需要行同部脉冲信号和AFT信号密切配合。由电路图知：本机的行同步信号从TB1238的31脚送到CPU，AFT电压是从TB1238的4脚输出到CPU，通常搜台时，CPU的AFT端电压有2V～4V的变化，而实测此电压约2.5V且稳定不变。查相关外围电路无异常，怀疑TB1238的中放电路不良，重点检查之（该中放电路采用锁相环技术，48脚外接锁相滤波电路，该引脚的电压变化反映了中频信号和载波信号频偏的大小），发现48脚电压仅1.6V，明显偏低。查其外围器件，发现C241漏电，换之，故障排除。
3、 创维25NL5分钟自动关机，断开负载故障不变。检查6709外围并不故障，正常时9脚供电在7.8V，故障出现时，电源停振，9脚电压下降到6.8V。经带换6709无效，带换震荡电容也不效，后用2482带换1640后，故障不在出现，但当试机1个小时，故障又出现，后更换原装1640后故障排除。测量原1640并不损坏。而且1640出现问题时一般的故障现象都是电源出现间歇震荡而已。
创维彩电维修通病大全
创维彩电通病及维修经验大集合2006-8-21 信宜信大电器维修服务中心8813355 创维彩电通病1、创维25NL9000（5T20机心)开机几分钟才有图像，是CPU坏。
2、创维8000-2582A（5P10机心）开机蓝屏，无图无声，光栅不满屏，是4.43MHz晶振坏。
3、创维8000Y-2188（3Y01机心）场线性不良，不存台，是IC203（L7805）坏。
4、创维8000-2199（4N10机心）图像压缩1/3，是IC301（L7809）坏。
5、创维8000S-2588（5501机心）缺绿色，是C219漏电。
6、创维8000N-2199（3N10机心）交流声大，是C409漏电。
7、创维2582（5P03）白屏回扫线，是R514（220kΩ）开路。
8、创维29TA9000（5T20机心）开机蓝屏无字符，控制失灵，是C026失效。
9、创维8000-C2582（5P30机心）开机烧行输出管，是C327容量变小。
10、创维2522（5T01机心）三无，是R329开路。
11、创维29NL9000型（5T20机心）不开机，红灯亮，是R610由100Ω变为500Ω。
12、创维29SL9000（5T20机心）行中心偏，是C310（470pF）瓷片电容开路。
13、创维8000T-2199（3T01机心）白光栅，遥控、键控失灵，是C013瓷片电容失效。
14、创维2199（4J01机心）行不同步，是C219瓷片电容漏电。
15、创维2998WF（5P20机心）开机"吱吱"叫，满屏横线干扰，是C329不良。
16、创维2522（5T10机心）自动关机，是ZD602（12v）稳压管不良。
17、创维29TF9000（5T20机心）屏幕中有黑线，是C215不良。
18、创维8000-2998WF（5P20机心）不开机，是C619（250V/220μF）漏电。
19、创维8000-2922（5P03）开机行幅窄，是ZD301（8.2V）稳压管不良。
创维彩电常见故障检修以及维修技改
9G10
且图像卷边；
是排线上的灰尘引起的
用摇控关机后再用摇控开机就是花
6D50
屏
为R947(0.18OHM一瓦)变质引起
40L98SW 26L16SW 26L16SW
47L20HF 32P93MV 25N15AA
8M10 20L98TV 32P93MV 21T98HT 21D9BHT 25T98HT 29T88HT 29T92HT 29T88HT
冷开机无图，偶尔出现或闪一下无
图，判定背光板问题！屏的版本号
为LC260WX2（SL）(01)
更换背光板
花屏\绿屏/字符抖U3质量差, , 数 可以从U2 3.3V上接一只二极管到U3
字板上背面三端稳压,U3\2.5V坏 /2.5V输出上,将U3去掉
R618/0.33/0.5W开路，出现此故障的原因
偏黄好像红色弱，调白平衡不起作 户菜单“高级设置”中的黑电平延伸和速
29T68HT、29D98HP、29D98HT
6D85
用
调都打到开
无信号状态下调自动音量开关时喇
叭内有“沙沙”的响声，且声音较
32P93MV
9G10
大
已经提供升级软件，办事处升级后解决
26L16SW 20L98TV 20L98TV/19L11IW
8K60
电视在转台时声音不正常，有杂音 把高屏板上面的L6改为光线解决
多个办事处反馈冷机开机无伴音, 出问题的办事处升级软件，目前大部分办
有时开机各路输入均无音，交流关 事处胜迹均有效果，只有上海和长沙办回
机重新开机或数次开机机器能恢复 复为高频板问题，代换后解决（软件已经
8G20
正常；
挂网）
3T66
创维彩电常见故障维修
创维彩电常见故障维修3Y01 解码IC（LA76810）损坏导致A V无像更换IC 后在解码A V输入端加一9.1V稳压管到地A V/TV自动切换ZD204（5.1V）改为4.7V。
图象间断/偶尔出蓝屏1）解码10脚AFT OUT供电电阻R007（47KΩ）改为100K Ω，高频头AGC电容C104改为10μF/50V，予中放管b极上偏电阻R107改为3.6KΩ/0.25W。
VCO中周L203并3KΩ电阻。
C016（0.1μF）改为0.022μF。
2）R111改为1KΩ/0.25W，R110改为47Ω/0.25W，R109改为180Ω/0.25W。
3）改后重调RF.AGC。
8000Y--2122菜单线性差删去Q636、C636、ZD636、J636、R636。
增加IC601（4707--L7805E--03）21寸纯平机伴音跳变在Q004的B、E间接一个22n的电容。
遥控关机亮点将R518（100Ω）改为1KΩ电阻。
关机5秒后，喇叭发出“咕咚”怪响。
将伴音功放LA4285的9脚对地接4.7KΩ电阻。
3Y01 3Y02 4Y01 改善高频头的不一致1）使用松下高频头：将R113（1.2KΩ）改成光线，R107（4.7K Ω）改为5.6KΩ2）使用旭光高频头：按BOM。
3Y20 游戏时画面扭曲（2199MS）将CPU的5V供电滤波电容C009(100μF/16V)改为470μF/16V，并从C009负端（接地）引一根导线到CPU的9脚（接地）。
音量1－3无声，3－4声音跳变较大将R014(7.5KΩ)改为3.9KΩ/0.25W。
3Y20配彩虹管Q501（C2482）损坏处理办法损坏原因为CRT打火引起，切断阴极G枪和R524间铜皮（保证4mm 长），R524改为背焊于阴极G枪到R526和R524公共点音杂蓝屏闪将R122(390Ω)改为1.8KΩ/0.25W,C303(100μF/16V)改为100μF/25V。
[原创] 创维彩电通病及维修经验大集合![湖南电子科技网社区]
![[原创] 创维彩电通病及维修经验大集合![湖南电子科技网社区]](https://img.taocdn.com/s3/m/3a47508802d276a200292e78.png)
伴音1－3之间有交流嗡嗡声 将CN450固定在前支架上（2003 3以后生产的已改为屏蔽线）
由CRT引起不定时彩斑 C501由100uF/16V改为47uF/16V
部分台场不同步 将彩色制式强制在PAL制，如仍不行将R146由47欧改为68欧
5、R607 R607A改为22K/3W 6、R621改为9.1K/1W 7、R620改为68/2W 8、D603由BA158改为BA158负极串27/1W电阻
9、D613由BA158改为BA158串3.9/0.25W电阻
10、Q603B-E加一470 1/4W电阻
11、C626 C627 C623三电容由16V耐压改为25V耐压，容值不变"
色闪（34SDDP) 1）：将数字板Y2（20.25MHz）换掉。 2）：将电源板D312改为2DTV32。
红屏(2001年5月30日以前生产的机器) 将数字板上C5并一个1500PF/50V或1000PF/50V电容。
VGA红场 将数字板上的C135并联一0.1uF电容
按节目＋/—键有时会跳三个频道 更换CPU
2）：从电源板R430及R428的公用地与丽音板跨线J419地之间加一飞线。
个别台扭曲 将IC101（TDA9808）的4脚(PLL环路滤波）电阻R101（180Ω）改为560---1200欧。
2982---100重低音干扰（参看《维修通讯》合订本158页）
方案一：将C432、C433由跨接线改为10µF/50V电容，将C432、C433负极短接，背面补加一个C1815和1.8KΩ电阻，接法为C1815的E极接C432、C433负极，B极接1.8KΩ电阻，该电阻另一端再接至CN603的1脚(静音脚)，C极接地
