地暖工程施工细部做法(图文)
地暖工程施工细部做法模板
地暖工程施工细部做法（图文）wxlccit技术员注册2012-3-26发短消息加为好友当前离线主贴推荐给编辑大中小威望和土木币策略说明发表于2012-8-7 10:29 只看该作者地暖工程施工细部做法（图文）该帖被浏览了467次 | 回复了18次1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
地暖工程施工细部做法.
地暖工程施工细部做法（图文）技术员注册2012-3 -26∙发短消息∙加为好友∙当前离线主贴推荐给编辑大中小威望和土木币策略说明发表于2012-8-7 10:29 只看该作者地暖工程施工细部做法（图文）该帖被浏览了467次| 回复了18次1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检本贴为:地暖工程施工细部做法（图文）,请转发QQ空间新浪微博腾讯微博人人网更多1举报使用道具 TOPit技术员注册沙发大中小发表于 2012-8-7 10:35 只看该作者4、铺反射膜2012-3-26∙发短消息∙加为好友∙当前离线5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
地暖气施工图解
施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层 40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。

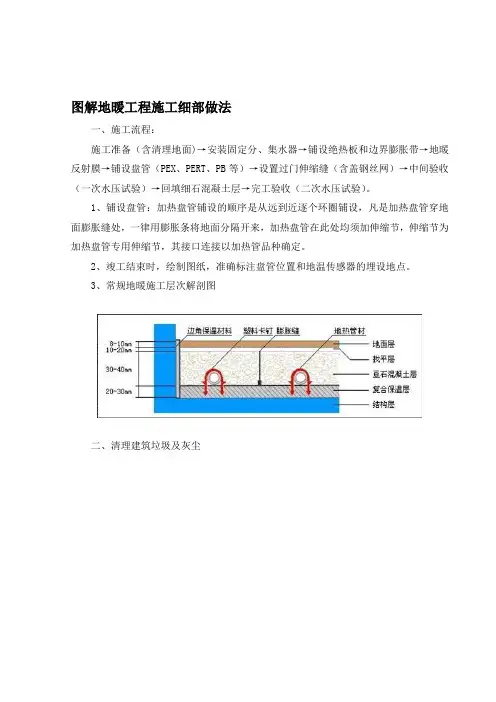

图解地暖工程施工细部做法
图解地暖工程施工细部做法一、施工流程：施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
1、铺设盘管：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
2、竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
3、常规地暖施工层次解剖图二、清理建筑垃圾及灰尘三、绝热层的铺设：1、铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
2、聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 mm与土壤或室外空气相邻的地板上的绝热层40mm。
3、重视边角隔热层的设置和就位4、伸缩缝的设置：1）在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2）当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3）伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
5、隔热层的验收1）每100立方作为一个检验批2）表面质量检测，密度测定：按GB/T11970中的方法3）抗压强度测定，同上4）厚度测量，随机抽检四、铺反射膜五、卫生间施工：1、卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
地暖详细做法
地暖工程施工细部做法1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
图解地暖工程施工细部做法
图解地暖工程施工细部做法一、施工流程：施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
1、铺设盘管：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
2、竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
3、常规地暖施工层次解剖图二、清理建筑垃圾及灰尘三、绝热层的铺设：1、铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
2、聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 mm与土壤或室外空气相邻的地板上的绝热层40mm。
3、重视边角隔热层的设置和就位4、伸缩缝的设置：1）在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2）当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3）伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
5、隔热层的验收1）每100立方作为一个检验批2）表面质量检测，密度测定：按GB/T11970中的方法3）抗压强度测定，同上4）厚度测量，随机抽检四、铺反射膜五、卫生间施工：1、卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
地暖施工工艺及细部施工步骤-PPT
第一步 保温板的敷设
保温板细部做法注意事项
第二步 地面铺铝箔
第三步 地暖管的铺设
第四步 铜质分集水器的安装
第五步 检查盘管的间距和标高（尺寸按图纸要求）
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交流
第六步 压力试验
• 压力试验为工作压力ቤተ መጻሕፍቲ ባይዱ.5倍，但不 得小于0.6Mpa
• 试验压力下，稳压1h，压力降不大 于0.05Mpa，在1.15倍工作压力下， 稳压2h，压力降不大于0.03Mpa。
第七步 监理验收
第八步 浇筑填充层
第八步 浇筑填充层
地暖施工细节(图文并茂)
地暖施工细节(图文并茂)随着生活水平的不断提高，人们对居住环境的要求也越来越高。
地暖因其无噪音、无风、无飞尘、温度均匀等特点，成为现代家居装修中非常流行的一种形式。
那么，地暖的施工细节应该怎样注意呢？一、确定相应的规格和环境在进行地暖施工前，需要明确选择什么规格的地暖，以及需要覆盖的具体环境。
普通的万元户型公寓和富豪别墅在地暖施工时，所需的地暖材料的规格和数量差别很大，因此在施工前应当根据实际需求和场地状况等需素来确定所需的地暖规格和数量。
二、设计合理的管道布局地暖管道的布局是一个非常重要的环节，其区域的面积、层数及房间的开口性影响着管道的布局。
一方面应考虑布局的美观，另一方面，通过合理的管道布局来保证整体房屋的温度平衡，防止出现温度差。
三、严格的安装质量管理在地暖施工的过程中，需要极其严格地控制安装质量，避免发生漏水、破裂等安全隐患。
为此，在安装过程中，必须要有专业的技术人员在场，监督工人进行合理与专业的操作。
其间，需要严格审查地暖管道中的焊接点、连接口等情况，保证管道的开口和内部质量的有效打开。
四、确保地暖施工质量的验收地暖施工质量验收是确保地暖施工质量合格的必要手续，通常需要由业主或专业的验收机构进行验收，以确保地暖工程的安全可靠。
通常，验收主要从地暖管道的质量、取暖效果、使用寿命等方面进行检测。
同时，在验收过程中要求采取多种技术手段，如水压试验、气密性测试等。
五、材料的选择地暖材料的选择是影响地暖工程质量的一个关键因素。
一方面，应选择质量好、厚度适当的地暖管材；另一方面，较高品质的保温材料，具有良好的导热性能。
同时，为了保证地暖的环保性，应选择优质的耐高温管材，以防止管道中产生有害物质。
六、水温调节地暖系统内部的水温，是影响供暖效果的重要因素。
一般情况下，地暖供暖水的温度不宜超过70℃，以免造成供暖系统热量的浪费。
当然，若是在温室、养殖等场合的地暖系统，根据实际需求，确定合适的水温调节方式和水温上限。
地暖工程施工细部做法(图文)
[转] 地暖工程施工细部做法（图文）2013-1-21 13:02阅读(6)转1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿止水墙处应设防水套管，防水套管两端应加密封。
做完防水闭水试验并经过验收。
地暖施工工艺
地面拆除应按清单部位要求进行合理拆除：（1）进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动保护用品，严禁酒后作业。
（2）地砖面层的铲除，主要采用空压机设备利用风枪拆除或利用电镐拆除，拆除施工前必须调查清楚原结构情况、面砖铺设厚度以及是否有管线在铲除厚度范围内（有的要先进行相关专业的拆除），施工中把握好拆除厚度，防止损坏楼板结构层。
（3）由于块料面层拆除后要重新做面层，故原块料面层及基层一定要铲除干净（铲除到原楼板面），以防新做面层松动及空鼓。
（4）地面拆除部位由项目部有关施工人员根据施工图纸进行确定。
拆除班组长必须在每天下班前与项目部有关负责施工的施工人员进行第二天拆除地面的部位确认。
（5）地面拆除时，拆除班组长必须与拆除工人交代清楚。
如出现错拆或拆除时将其它不应拆除部位破坏，项目部要对其班组进行经济处罚。
（6）地面拆除后，楼层垃圾应及时清理干净，由升降梯下运至地面并运送到项目部指定垃圾点。
（7）地面拆除时，如地面内有金属线管、导线等可回收材料，必须把可回收材料进行归拢，交库管员登记、保管。
（8）严禁将拆除垃圾由楼层窗口向下倾倒，以防抛物伤人。
发现违反者，项目部将对该拆除班组进行严厉的经济处罚。
（9）垃圾分类：每个工作面拆除完毕后，立即垃圾进行合理分类堆放。
（10）垃圾搬运：垃圾分类后运达地面后按指定的位置归类堆放。
地暖施工工艺施工工艺流程1安装分、集水器→绝热层铺设→隔热（反射）层铺设→铺钢丝网→地暖管路铺设→地暖管与分、集水器连接安装→压力检测试验→管路施工验收→带压充填层混凝土施工→养护期满后二次打压→工程验收。
施工工艺流程2材料进场→材料报验→检查作业面→固定分、集水器→铺设苯板、铺设膨胀条→铺设地暖反射膜（可预先敷设）→敷设地暖管并固定→连接分水器→设置伸缩套管→安装压力表→混凝土填充层浇筑前进行中间试压（第一次试压）→带压回填混凝土→试压（第二次试压）验收。
一、安装分、集水器1、在墙上划线确定分集水器安装位置及标高；水平安装时，宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面不应小于300mm。
地暖工程施工细部做法最新参考版
地暖工程施工细部做法1、施工准备〔含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管〔PEX、PERT、PB等〕：加热盘管铺设的顺序是从远到近逐个环圈铺设，但凡加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝〔含盖钢丝网〕→中间验收〔一次水压试验〕→回填细石混凝土层→完工验收〔二次水压试验〕。
〔专用温控器最后安装〕竣工完毕时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、枯燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度〔mm〕楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不连续的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应严密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm〔一般工地我们做10mm〕。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批外表质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见?低温热水地面辐射供暖技术规程?附录A。
地暖详细做法
地暖工程施工细部做法1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（PEX、PERT、PB等）：加热盘管铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管在此处均须加伸缩节，伸缩节为加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含盖钢丝网）→中间验收（一次水压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸，准确标注盘管位置和地温传感器的埋设地点。
常规地暖施工层次解剖图2、卫生清理，建筑垃圾及灰尘3、绝热层的铺设：铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互间的接缝应严密。
直接与土壤接触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层20 与土壤或室外空气相邻的地板上的绝热层40重视边角隔热层的设置和就位伸缩缝的设置：1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一般工地我们做10mm）。
伸缩缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收每100立方作为一个检验批表面质量检测密度测定：按GB/T11970中的方法抗压强度测定，同上厚度测量，随机抽检4、铺反射膜5、卫生间施工：卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[转] 地暖工程施工细部做法（图文）2013-1-21 13:02阅读(6)转
1、施工准备（含清理地面)→安装固定分、集水器→铺设绝热板和边界膨胀带→地暖反射膜→铺设盘管（铺设的顺序是从远到近逐个环圈铺设，凡是加热盘管穿地面膨胀缝处，一律用膨胀条将地面分隔开来，加热盘管加热盘管专用伸缩节，其接口连接以加热管品种确定。
施工中须由土建与安装事先划分好→设置过门伸缩缝（含压试验）→回填细石混凝土层→完工验收（二次水压试验）。
（专用温控器最后安装）竣工结束时，绘制图纸器的埋设地点。
常规地暖施工层次解剖图
2、卫生清理，建筑垃圾及灰尘
3、绝热层的铺设：
铺设绝热层的地面应平整、干燥、无杂物。
墙面根部应平、直且无积灰现象。
绝热层的铺设应平整，绝热层相互触的或有潮气侵入的地面，在铺放绝热层之前应先铺一层防潮层。
聚苯乙烯泡沫塑料板绝热层厚度（mm）楼层之间楼板上的绝热层 20 与土壤或室外空气相重视边角隔热层的设置和就位
伸缩缝的设置：
1. 在与内外墙、柱及过门等交接处应敷设不间断的伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不可靠的固定方式，与地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。
伸缩缝宜采用聚苯乙烯或高发泡聚乙
2. 当地面面积超过30㎡或边长超过6m时，应按不大于6m间距设置伸缩缝，伸缩缝宽度不小于8mm（一采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。
3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整个截面上隔开。
发泡水泥隔热层的验收
每100立方作为一个检验批
表面质量检测
密度测定：按GB/T11970中的方法
抗压强度测定，同上
厚度测量，随机抽检
4、铺反射膜
5、卫生间施工：
卫生间应做两层隔离层，作法可参见《低温热水地面辐射供暖技术规程》附录 A。
卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业作防水，以防止卫生间积水渗入绝热层，并沿止水墙处应设防水套管，防水套管两端应加密封。
做完防水闭水试验并经过验收。
三小间止水带做法
卫生间地面做法
卫生间施工
过门缝处理不当
6、盘管敷设精心策划
随意性太大
敷设注意问题
1、管道敷设间距与设计相符合，设计回路相符合，如需更改，须征得设计人员同意，并在图纸上标注清楚。
2、管路回路实际铺设长度差距大于30米，应调整。
3、坚决杜绝出现管道交叉现象。
4、与分水器连接的地面部分管道必须加套管。
5、回路拐弯柔和，固定牢固。
弯曲率不能小于管子外径的8倍。
6、卡丁和扎带将决定铺设盘管的质量，避免因盘管的张力而弹开变形
排列整齐
个别做法评价铺设不均匀
应先安装分集水器
相对较好
敷设美观
厨房做法不规范
布置不清晰
地面潮湿
垃圾不清
电线乱扯
架杆乱放
7、安装分集水器械, 要先定好分集水器的位置,然后地面开槽,预埋好电热执行器和房间温控器之连接线
不规范的做法
分水器无防护罩
后面没有提早进行局部腻子作业
支架简陋不合格
暖管根部处理粗糙
PPR管道的标识线要朝向一致
回路没有标识
没有与等电位做有效连接
不规范做法
注意PPR管标识线
接分水器的管子没加套管
地面清理不干净
8、铺设钢丝网：钢丝网铺在盘管上面,用于加固防止地面开裂和保护管材增加地面承重力；铺在下面为保材，使盘管间距更加规范。
双层更加牢固。
9、压力试验
低温热水地板辐射采暖系统:
1) 试验压力为工作压力的1.5倍，但不小于0.6MPa。
2) 检验方法:在试验压力下稳压1h，压力降不大于0.05MPa且不渗不漏。
材料进场使用前整体打压
压力试验
水压试验要求：浇捣混凝土填充层之前和混凝土填充层养护期满之后，应分别进行系统水压试验。
水压验之前，应对试压管道和构件采取安全有效的固定和养护措施。
②试验压力应为不小于系统静压加0.3MPa，但水压试验时，应采取可靠的防冻措施。
水压试验步骤：①经分水器缓慢注水，同时将管道内空气排出。
②充满水后，进行水密性检查。
③采得少于15min。
④升压至规定试验压力后，停止加压，稳压1h，观察有无漏水现象。
⑤稳压1h后，补压至规降不超过 O.05MPa无渗漏为合格。
加热管安装完毕后，在混凝土填充层施工前应按隐蔽工程要求，由施工单位会同监理单位进行 10、中间（1）绝热层的厚度、材料的物理性能及铺设应符合设计要求；
（2）加热管或发热电缆的材料、规格及敷设间距、弯曲半径等应符合设计要求，并应可靠固定；
（3）伸缩缝应按设计要求敷设完毕：
（4）加热管与分水器、集水器的连接处应无渗漏；
(5) 填充层内加热管不应有接头；
(6) 分水器、集水器及其连接件等安装后应有成品保护措施。
11、填充层的施工：
混凝土填充层施工应具备以下条件：
1、所有伸缩缝均已按设计要求敷设完毕；
2、加热管安装完毕且水压试验合格、加热管处于有压状态下；保证加热管内的水压不低于0.6MPa。
3、混凝土填充层的施工，应由土建施工方承担；安装单位应密切配合，打完养护过程中，系统应保持不小于0加进5%的防龟裂的添加剂,混凝土填充层的养护周期不应少于21天。
4、在门口、过道、地漏处做好记号，防止后期破坏。
填充层施工
施工要注意成品
防护要到位
一定不能这么做！
综合解剖层面
50厚的c15细石砼填充层随打随抹，上覆盖3个间距为5的钢筋网。
1:3水泥砂浆找平层、20厚的挤塑聚苯板真空镀铝聚酯薄膜
面层的施工：
低温热水地面辐射供暖装饰地面宜采用以下材料： 1. 水泥砂浆、混凝土地面； 2. 磁砖面； 3. 符合国家标准的复合木地板、实木复合地板及耐热实木地板。
成品保护
不能钻孔、敲砸、放置高温热源。
