数字测图的作业模式

二、数字测图的作业模式（一）数字测记模式（简称测记式）1.全站仪+电子手簿测图模式2.普通经纬仪+电子手簿测图模式3.平板仪测图+数字化仪测图模式4.RTK-GP数字测记模式（二）电子平板测绘模式（简称电子平板）1.测站电子平板测图模式2.镜站遥控电子平板测图模式3.掌上电子平板模式（三）地图数字化模式（1）数字测记法模式：将野外采集的地形数据传输给电子手簿，利用电子手簿的数据和野外详细绘制的草图，用全站仪或测距仪配合经纬仪测量，电子手薄记录，同时配有人工草图。

利用全站仪采集数据，电子手簿记录，同时人工绘制标注测点点号的草图，到室内将测量好的数据直接由记录器传输到计算机，再由人工按草图编辑图形文件，并键入计算机自动成图，室内在计算机屏幕上进行人机交互编辑、修改，生成图形文件或数字地图，由绘图仪绘制成图。

随着成图软件向实用化发展。

开发了智能化的外业数据采集软件，它不仅作单点点位记录，而且记录成图所需的全部信息，并且有一些记录内容可由软件自动记录，减少了键入数据的工作量。

计算机也初步具备了自动检索编辑图形文件的功能，减免了人工画草图的工作。

计算机成图软件能直接对接收的地形信息数据进行处理。

利用全站仪配合便携式计算机或掌上电脑，以及直接利用全站仪内存进行大比例尺地面数字测图。

（ 2）电子平板测绘模式：电子平板测图是利用电子平板测绘成图系统，把便携计算机与全站仪连接，与传统的平板视距法成图类似，在野外利用电子全站仪测量，将数据传输给便携式计算机，用便携计算机替代大平板，实时进行数据采集，测量工作者在野外实时地在屏幕上进行人机对话，对数据、图形进行处理、编辑，最后生成图形文件或数字地图，电子平板测绘系统是在传统数字化成图系统的基础上开发而成，其数据采集与图形处理在同一环境下完成，实时处理所测数据，具有现场直接生成地形图“即测即显，所见所得”等优点，但对阴雨天、暴晒或灰尘等条件难以适应。

另外，把实地图形显示在屏幕上，操作员可根据实地信息直接成图，也可先把点展在图上，一站结束后再成图。

在现场对某些实体作简单的编辑、修改，较复杂的工作可回到室内去做，最后通过绘图仪打印输出。

其作业流程如下：设站一观测数据通讯一便携机成图一编辑修改一图幅整饰一图形输出（3）地图数字化模式（又称原图数字化）如果已有大量的聚脂薄膜图，或者外业仍然采用平板测图，经纬仪+小平板测图方式，要使这些成果进入微机转化为数字化成果，就必须采用这种模式。

进行数字化一般有两种方法，较早采用的是利用数字化仪将图纸矢量化到计算机中；而现在大多利用大幅面工程扫描仪借助扫描矢量化软件直接对扫描图纸进行矢量化，从而得到数字化图形文件。

总之，原图数字化的作业方法最大的优点是可以利用原有图纸，是原有测绘成果向数字化成果过渡的必经之路，同时也为传统测图与数字测图之间建立了密切的联系。

便于对测绘人员进行合理分工，使人员、仪器设备得到合理配置。

以上三种作业模式各有特点，在实际作业过程中，应针对测区实际情况合理选择使用的作业方法，合理安排，使成果、成图符合技术标准及用户的要求，以获得最大的经济效益和社会效益。

近几年出现了视频全站仪和三维激光扫描仪等快速数据采集设备，使快速测绘数字景观图成为可能。

通过在全站以上安装数字相机的方法，可对被测目标进行摄影的同时，测定相机的摄影姿态，经过计算机对数字影像处理，得到数字地形图或数字景观图；利用三维激光扫描仪，通过空中或地面激光扫描获取高精度地表及构筑物三维坐标，经过计算机实时或事后对三维坐标及几何关系的处理，得到数字地形图或数字景观图。

这种快速测绘数字景观的成图模式可能成为今后建立数字城市的主要手段。

随着科学技术的进步和计算机技术的迅猛发展，以及全站仪、RTK技术等先进测量仪器和技术的广泛应用，地形测量向着自动化和数字化发展，数字化测图技术应运而生。

目前数字化测图技术正日益成为测绘行业的应用主流，从传统的模拟白纸测图法的经纬仪、电子测距仪采集，至威字化测图的全站仪、GPS采集，以至于航空摄影的空中采集，野外数字测图的数据采集方式发生了极大的转变。

数字化技术是信息时代的基础应用平台，是实现信息采集、存储、处理、传输和再现的关键。

数字化测图就是将采集的各种有关地物地貌信息转化成为数字形式，通过数据接口传输给计算机进行处理，得至各种各样的电子地图。

需要时由计算机的图形输出设备绘出地形图或各种专题地图。

数字测图的作业过程与使用的设备和软件、数据源及图形输出的目的有关。

但不论是测绘地形图，还是制作种类繁多的专题图、行业管理用图，只要是测绘数字图，都必须包括数据采集、数据处理和图形输出三个基本阶段。

其主要的作业过程由三大部分组成：数据采集、数据处理和图形输出。

（一）数据采集数字化测图相较于传统的白纸测图，有无可比拟的优势。

传统的测图的数据采集方式是直接利用白纸借助经纬仪、测距仪、地形标尺在野外县城采集，精度低、速度慢。

数字化测图实现了无纸化作业，数据的采集、处理、传输、存储，都是通过数字化形式进行。

测量生成的地形图精度较高，没有图纸的变形影响，更新快捷，便于管理、远程传输和应用。

而且对于大比例尺的地形图还可以实现无级缩放，实现一图多用。

比如说1：00 的地形图，可以缩编成1：1000，1：2000，甚至更小的比例尺的地形图。

地形图、航空航天遥感影像、图形数据或影像数据、统计资料、野外测量数据或地理调查资料等，都可以作为数字化测图的信息源。

数据资料可以通过键盘或转储的方式输入计算机，图形和图像资料一定要通过图数转换装置转换成计算机能够识别和处理的数据。

在数字测图中，各种信息源数据的采集主要使用以下几个方式：.野外数据采集用全站仪或测距仪、经纬仪等大地测量仪器进行实地测量，并将野外采集的数据自动传输至电子手簿、磁卡或便携机，并现场自动记录。

野外数据采集就是采集供绘图用的定位信息和绘图信息，是数字化测图的一项重要工作。

进行数字测图数据采集时，依据数据采集的硬件、软件以及作业方式的不同，野外数据的采集方式主要分为以下三种类型：基于全站仪的采集、GPS-RTI采集、航空摄影测量采集。

A、流程：全站仪f电子手簿（磁卡、便携机）f计算机（人机交互编辑）f生成数字地形图B、特点：内外业一体化；实时测图；所显即所测；精度高；机动、灵活、易于修改C、电子手簿与计算机的数据通讯的主要方式：电缆传输；磁卡交换数据；红外线无线通讯。

（1）基于全站仪的采集全站仪是数字化测图中常用的外业数据采集设备。

它广泛应用在工程测量、地籍测量、管线测量、变形监测等测量的方方面面。

到目前为止，全站仪的数据采集方式主要有两种模式：野外数字测记模式和内外业一体化作业模式。

野外数字测记模式，即常说的“测记法” ，其基本的作业程序是，使用全基于全站仪的采集站仪野外采集碎部点信息，同时现场绘制地物属性草图，室内对照草图编基于全站仪的采集基于全站仪的采集辑成图。

这是最早的数字测图野外数据采集方法。

但到现在，此种采集仍然被广泛应用在数字测图领域。

其特点在于，野外的测点采集合成图是分开进行的。

进行野外测量时，只需实时记录地物点的点位信息，其实测点的拓扑关系信息则记录在草图上。

在内业成图中，才录入点位的相互关系成图。

这种采集方法的优点在于外业较为简单，容易组织施测，缺点是内业工作量大，要花费较多的时间，而且当外业出现漏测、测错的现象时，现场不容易发现。

有时需要再次到现场补测。

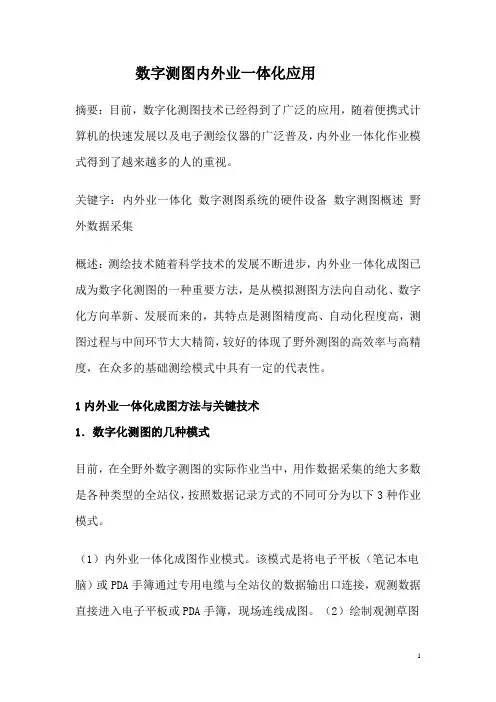

内外业一体化作业模式，即“测绘法”，就是指野外利用电子平板实时展绘碎部点的作业方式。

内外业一体化具有“所显即所测，实时成图”这一突出特点，可以在观测碎部点之后，现场对照地形地物输入图形成图。

在测站，测量员实时对全站仪采集的碎部点数据赋予各种地物地貌属性，实时成图，同时进行各种注记标注以及等高线生成等。

室内，只需进行图外整饰，即可输出复核规定格式的图形文件、数据库文件或打印输出各种图件。

采用内外业一体化作业模式，真正实现了外业“测”与“绘”的统一，提高了测图效率。

另外对于某些地物特征点，可以通过点位间的拓扑关系直绘出，更能提高测图的主动性。

（2）GPS-RT采集RTK实时动态测量系统）是借助于GPS技术和数据传输技术相结合而构成的组合系统。

RTK技术的基本原理是，在基准站上安置一台GPS接收机，对空中所见的GPS 卫星进行连续观测，并将获得的载波相位观测值和站点坐标，通过无线电传输设备，实时发送给周围的流动站。

周围流动站数据处理模块使用动态差分定位方式确定出流动站相对应基准站的位置，然后根据基准站的坐标求出自己的瞬时绝对位置。

利用RTK 技术可以在基准站周围15km范围内达到厘米级的定位精度。

因此，除了高精度的控制测量仍采用GPS静态相对定位技术外，RTK技术可以用于地形测量中的图根控制、低级测量中的控制测量等。

在空旷地区的数字化测图中，利用RTK的方式，可以直接进行碎部点的采集，不需要建立图根控制点，可以大大节省作业时间，提高测图效率。

（3）航空摄影测量采集摄影测量与遥感是对非接触传感器系统获得的影像及其数字表达进行记录、量测和解译，从而获得自然物体和环境的可靠信息的一门工艺、科学和技术。

摄影测量的野外数据采集就是通过航摄飞机、无人飞机等载体对作业区域按既定的计划进行航空摄影获取该区域的航空相片的过程。

利用航空摄影进行数字化测图，可将大量的外业工作转向内业处理，主要包括：资料准备、空三测量、像对定向、立体测图、外业调绘与补测、图形编辑与接边、质量检查、数据处理与提交等环节。

航空摄影测量野外数据采集可大大减轻外业测绘的劳动强度，缩短成图周期，提高生产效率；可利用软件直接编绘各种专题图和系列图，并且编图过程中数学精度不会损失；航测生成的数字化产品精度均匀，整体精度较高，特别对于地形复杂或隐蔽性较强的地区更容易保证成图精度。

（4）各种采集方式的比较全站仪野外数字“测记法”适宜在地物地貌较简单区域的数字化测图，这样每一个跑尺员也就负责他所对应区域的数据采集和草图绘制，施测也就很简单高效，内业处理也很方便。

而对于有大片房屋、居民地等复杂环境的大比例尺测图，利用全站仪电子平板的“测绘法”作业模式，就克服了“测记法”的地物关系容易记录不清，发生漏测概率较大，描绘不规则地物、地貌时欠准确，内业处理麻烦的缺点。

“测绘法”可以同步实时成图，所有地物地貌一目了然，不会漏测，测图效率较“测记法”提高30%左右。

外业结束后，内业稍加整饰即可出图。

RTK方式数据采集由于其精度高、速度快、实施方便、不受地物地貌通视情况限制，在目前的数字化测图野外数据采集中，其应用的范围和领域最为广泛。

这种采集方式适宜在天空少遮挡的地带进行。

在树林、居民地密集的地方，由于卫星遮挡，七应用起来有一定的限制。

另外RTK方式的这种数据采集目前在内外业同步上还不及全站仪的“测绘法”。
