PROFACE gp4100触摸屏操作指南

合集下载

proface触摸屏使用手册

proface触摸屏使用手册

proface触摸屏使用手册
Proface触摸屏使用手册是一本指导用户如何使用Proface触摸屏的指南。

以下是其主要内容:
1. 概述:介绍Proface触摸屏的特点、功能和优势,以及使用手册的目录和简要说明。

2. 安装和连接:指导用户如何安装和连接Proface触摸屏,包括硬件安装、电缆连接和网络配置等。

3. 启动和关闭触摸屏:介绍如何启动和关闭Proface触摸屏,以及如何进行初始设置和配置。

4. 界面和菜单:详细介绍Proface触摸屏的界面和菜单结构,以及如何使用各种功能和选项。

5. 输入和编辑:指导用户如何使用Proface触摸屏进行输入和编辑操作,包括文本输入、图形绘制、数据输入等。

6. 监控和调试:介绍如何使用Proface触摸屏进行监控和调试操作,包括实时数据监控、报警设置、参数调整等。

7. 备份和恢复:指导用户如何备份和恢复Proface触摸屏的数据,以确保数据安全和可恢复性。

8. 故障排除和维护:提供Proface触摸屏常见故障排除的方法和建议,以及日常维护和保养的注意事项。

9. 附录:提供Proface触摸屏相关的参考资料和技术支持信息,以便用户更好地了解和使用该产品。

总之,Proface触摸屏使用手册是一本全面介绍如何使用Proface触摸屏的指南,可以帮助用户更好地了解和使用该产品,提高生产效率和降低成本。

如需获取更具体的信息,建议查阅相关资料或咨询专业人士。

proface触摸屏使用手册

proface触摸屏使用手册

proface触摸屏使用手册摘要:I.引言- 介绍Proface 触摸屏II.触摸屏的连接与设置- 连接触摸屏和PLC- 触摸屏的基本设置III.触摸屏的功能- 数据输入与输出- 配方功能- 触摸屏监控IV.触摸屏的维护- 触摸屏的保养- 故障排除V.结论- 总结触摸屏的使用正文:Proface 触摸屏是一种广泛应用于工业自动化领域的智能设备,它可以通过触摸操作实现对设备的控制和管理。

为了更好地使用Proface 触摸屏,我们需要了解其使用手册中的相关信息。

首先,我们需要了解如何连接触摸屏和PLC。

通常,触摸屏通过RS-422或以太网接口与PLC 进行连接。

在连接过程中,需要注意接线的正确性以及通信参数的设置。

此外,我们还需要对触摸屏进行基本设置,例如时钟、语言、通信方式等。

接下来,我们需要了解触摸屏的功能。

Proface 触摸屏具有丰富的功能,可以实现数据输入与输出、配方功能以及触摸屏监控等。

在数据输入与输出方面,触摸屏可以接收来自操作员的信息输入,并将数据显示在屏幕上。

在配方功能方面,触摸屏可以存储和管理多个配方,方便用户在不同场景下进行调用。

触摸屏监控功能则允许用户实时查看设备运行状态,以便及时发现并解决问题。

在使用触摸屏过程中,我们需要注意设备的保养和维护。

例如,定期清洁触摸屏,避免在恶劣环境中使用,及时更换电池等。

当设备出现故障时,我们可以根据使用手册中的指引进行排查,如检查接线、更换元件等。

总之,Proface 触摸屏使用手册为我们提供了详细的操作指南,帮助我们更好地理解和使用触摸屏。

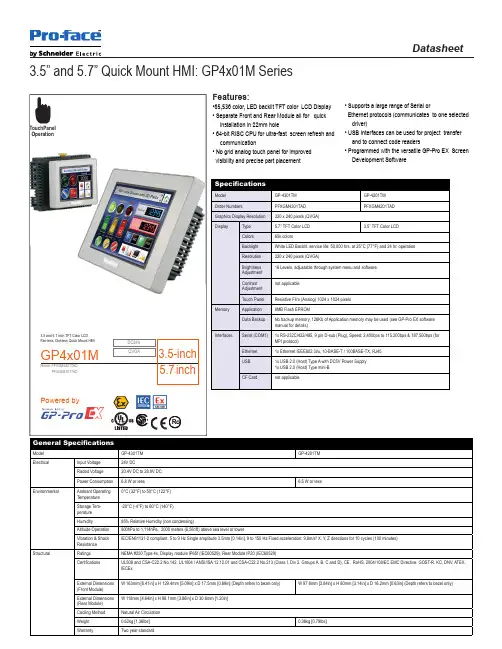

Pro-face GP4x01M系列5.7英寸和3.5英寸快速安装HMI操作特性说明书

Pro-face GP4x01M系列5.7英寸和3.5英寸快速安装HMI操作特性说明书

EX-ED-Vxx-DVD
GP-Pro EX Development Software (download version + DVD backup media), xx refers to current version
PFXZGMAK1
1x Replacement Anti Rotation Tee, USB Cable Clamp (1 each Type A and Type mini-B, 1x 2mm spacer (panel thickness adjustment)
USB
1x USB 2.0 (Host) Type A with DC5V Power Supply
1x USB 2.0 (Host) Type mini-B
CF Card
not applicable
Powered by
Ro
General Specifications
Model Electrical
Specifications
Model
GP-4301TM
GP-4201TM
Order Numbers
PFXGM4301TAD
PFXGM4201TAD
Graphics Display Resolution 320 x 240 pixels (QVGA)
Display
Type
5.7” TFT Color LCD
PFXZGMNT1
Replacement display module installation nut (qty10)
PFXZGMSW1
Replacement Socket Wrench
PFXZGMCNDC1
Replacement DC Power connector (qty 5)

Pro-face操作使用说明书

Pro-face操作使用说明书

Pro-Face触摸屏操作说明一.触摸屏程序的传送:1.工程的传送1).传送的设置从工程管理器或画面编辑器里,选择“传送”命令,出现“Transfer Settings”对话框.[Send Information]Upload Information 是否传送“上载信息”到GP. 没有“上载信息”将不允许GP→计算机的传送.GP System Screen 是否传送“GP系统设置”.建议[Gp Setup]做好设置,进行系统参数传送.Filing Data(CF Data) CF的配方数据传送.[Send To]&[Communications Port]选择通过串行口或者Ethernet传送、以及相应的传送参数(计算机上使用的COM口及速度等).[Transfer Method]Send All Screens 传送所有画面.Automatically Send Changed Screens 传送上次传送以来修改过的画面.(推荐)Send User Selected Sreens 传送选择的画面.[Setup]Automatic Setup 自动.如果没有系统则自动传送.(推荐)Force System Setup 强制.建议系统软件升级时执行.Do not Perform Setup 不执行.Simulation 用计算机模拟PLC的功能.如果需要使用模拟功能,必须选择此项并进行传送.如果要恢复正常与PLC的通讯,必须去掉此项再次进行传送.Setup CFG file GP OFFLINE菜单的语言.2).Password 口令保护传送时可以设置一个传送保护口令,同时限制画面数据的下载和上载.2. 从计算机传送画面到GP 简称“下载”.传送之前,会有编译检查过程.如果检查有错误,将不能下载.3. 从GP传送画面到计算机. 简称“上载”.如果GP里没有“上载信息”,将不允许GP→计算机的传送.有“上载信息”时,还可能进行传送口令保护.4. 模拟1)模拟步骤模拟功能可以在没有PLC的情况下,用计算机模拟PLC与GP 进行通讯,以便调试画面程序.过程: 如果需要使用模拟功能,必须选择simulation并进行传送.从工程管理器菜单或者工具栏按钮启动“simulate”.这时将自动进行simulation的检查.如果没有传送simulation选项,不能进入下一步.在simulation窗口里,通过“start”“stop”按钮或菜单命令,可以方便地开始、停止模拟功能.如果要恢复正常与PLC的通讯,必须去掉simulation并再次进行传送.2)模拟窗口的画面说明可以模拟画面号、模拟切换画面、选择数据输入/显示格式、开始/结束模拟、退出模拟、以及模拟各种内容,显示当前画面中Tag、部件的信息和状态,显示或改变系统数据区.二.画面说明:1.触摸屏一带电即进入“初始画面”,显示华能自控集团信息和电站名称,系统时间等内容。

Proface触摸屏学习基础教程

Proface触摸屏学习基础教程
发展历程
经过数十年的发展,Proface已经成为触摸屏行业的领 导者,其产品在工业自动化、智能制造等领域得到广泛 应用。
主要产品线及功能特点
01 GPT系列
高性能触摸屏,支持多点触控,具备出色的图像 显示效果和丰富的接口功能。
02 LT系列
经济型触摸屏,性价比高,适用于一般工业控制 场合。
03 ST系列
设置设备的IP地址、子网掩码、网关等网络参数 ,确保设备能够正常通信;
优化网络性能
根据实际通信情况,调整网络参数和设备配置, 优化网络性能,提高数据传输效率。
远程监控与数据传输实现
远程监控功能
通过Proface触摸屏的 远程监控功能,实现 对设备的远程访问和 控制,方便设备管理 和维护;
数据传输方式
针对性解决方案与预防措施
使用可靠的杀毒软件,定期进行全面扫描和病毒库更新。 避免安装未经授权的软件和插件,以降低软件冲突的风险。
THANKS
感谢观看
Hale Waihona Puke 选型建议根据实际应用场景和设备需求,选择适合的通信协议,确保数据传输 的稳定性和实时性。
网络连接配置步骤详解
确定网络拓扑结构和设备类型
根据实际需求选择合适的网络拓扑结构和设备类 型,如星型、环型等;
测试网络连接
通过网络测试工具或设备自带的诊断功能,测试 设备之间的网络连接是否正常;
ABCD
配置网络参数
医疗设备领域
随着医疗电子技术的飞速发展,触摸屏在医疗设备中的应用也越来越多 。
03
办公自动化领域
触摸屏简单易用、功能强大、节省空间等优点使其在办公自动化领域得
到了广泛的应用。
02
Proface触摸屏产品介绍

Pro-face编程使用说明书

Pro-face编程使用说明书

PRO-FACE的操作和应用日本Digital公司的Pro-face GP系列触摸屏工业图形显示器产品是一种连接人类和机器的(主要为PLC)的人机界面(HMI),被称为PLC的脸面。

它是替代传统的控制面板和键盘的智能化操作显示器。

可用于参数设置、数据的显示和存储、并以曲线、动画等形式描绘自动化控制的过程,并可简化PLC的控制程序。

GP-PRO/PB软件将对于一台GP制作的各种画面文件集中在一个工程文件中。

这个单独的工程文件包含了对应于工程的全部数据,用于制作GP的操作画面。

一.慨述1.画面类型:B(BASE)基本画面:运行基本画面,其部分可被定义为窗口,并可用于制作共用图片、动画图片,能被B画面调用。

M(MARK)标记画面:可被B画面调用或用于制作动画。

T(TREND)折线图画面:描绘折线图的座标,刻度,以及设置寄存器定义号,在B 画面中显示。

K(KEY)键盘画面:用于制作设定用输入键盘,内容包括数字、字母、汉字、记号等。

X(TEXT)文本画面:文字信息显示画面。

I(IMAGE)图象画面:登录由BMP文件转化而来的图象内容。

2.GP内部的存储器(LS)地址:表:3.GP-Setup(初始化设置)(1).GP 设定默认(2).I/O 设定默认(3).模式设定默认(4).初始画面设定默认(5).扩展设定默认(6).通讯设定RS422方式四线制波特率19200 数据长度8位奇校验停止位1位错误控制方式是DTR/ER.二.画面编辑器1.菜单[Screen]:是打开、关闭画面的常规操作.[Edit]对图形对象的编辑功能菜单.[View]:画面编辑器的编辑环境的设置,例如工具栏的显示/关闭.[Option]:画面编辑选项.[Draws]:绘图工具.[Tags]:各种Tag功能[Parts]: 各种Part功能[Special]:特殊功能,例如D-Script、数据采样等.[Library]:图形库管理功能.[Windows]:多文档编辑界面的窗口排列.[Help]:有关本软件的帮助.2. Draw的应用在绘图工具中,包含画图(点、直线/连续直线、方形/矩形、圆/椭圆、弧形/饼图、填充、填充多边形、刻度) 、文字输入、画面载入、标记载入等功能.某种类型对象被选中之后,弹出对话窗,在对话窗中设置该对象属性.所有属性被设置完以后,直接通过光标在主画面上描画.3. Part的功能介绍(1)类型概要(2)使用属性单击选中画面的Part,鼠标移动到其四周出现双向尖头鼠标时,可以拖动缩小、放大它.出现四方向的尖头鼠标时,可以按住鼠标左键移动到另外的地方.双击选中画面的Part,出现属性对话框,可以修改各种属性.通常部件的属性包括:ID号(识别号),描述(注释) 、地址、颜色、式样、报警、标签等内容.A.输入注释:对一个部件输入注释.B.输入地址:在地址区输入地址.如果不知道地址输入格式的话,应该通过点击输入地址小图标来选择存储器类型并输入地址.如果地址输入超过范围,它是不允许输入的;并且对有效地址它会自动规格化成标准格式.C.选择部件形状:在对话框左下部,单击[流览器(Browser)]键,打开PDB文件,选择需要的部件.D.选择颜色:通过[形状/颜色(Shape/Color)]设置,确定部件颜色,包括边框、ON/OFF状态、图形等的颜色.E.报警设定:单击“报警设定”,在对话框中设置报警.F.制作标签:标签是在按钮或指示灯前面加注的文字.可以设置标签的颜色、文字大小、文字样式等内容.G.ID号:设置部件时,自动规定一个ID号,该号码表示在当前画面里部件的数量,当某个部件被删除后,其余ID号自动重新排列.(3)功能说明A.开关部件A-1.位开关(Bit Switch):是一种触摸开关,用于改变一个位地址的ON/OFF状态.操作位地址: 输入本开关控制的位的地址.监视器位地址: 当[监视器(Monitor)]复选框被选中时,显示状态能按“监视器位地址”指定的PLC位的ON/OFF状态变化.功能(Function): 位置位(Bit Set):按下时,PLC相应的位被置为ON.(状态保持)位复位(BitReset):按下时,PLC相应的位被置OFF(状态保持)瞬间(Momentary): 按下时,PLC相应的位被置ON,松开后PLC相应的位转为OFF状态.位转化(Bit Invert):每按一次, PLC相应的位状态改变.(ON 变OFF或OFF变ON).互锁(Interiock):选用此功能后,设置的互锁位为ON或OFF状态时,此开关才能对指定的操作位地址起操作作用.A-2.字开关(Word Switch):修改指定字地址(寄存器)的数值的触摸开关.字地址:输入要修改数据的字地址(寄存器号).常数(Constant):输入操作数.为十进制,数据范围是:-32768~32767.功能: 字设定(Word Sit):按下时,常数被写入指定的字地址(寄存器)中.加/减(Add/Sub):按下时指定的字地址(寄存器)中的数据和常数相加后,结果写入该字地址(寄存器).如果常数为负数,则执行减法.位操作(加)(Digit ADD):按下时指定的字地址(寄存器)中的数据加1,但不进位.位操作(减)(Digit SUB):按下时指定的字地址(寄存器)中的数据减1 .半A-3.功能开关(Function Switch) :执行指定功能的触摸开关.功能(Function):上一画面(Previous Screen): 按下时,GP显示屏跳转到前一幅画面.至画面(Go To Screen):按下时,GP显示屏跳转到指定画面.GP复位(Reset GP): 按下时,GP被复位一次.数据记录键( Data Logging Key):设置“数据记录显示”的控制开关.A-4拨动开关(Toggle Switch):将指定的位置位或复位,相当于一个两位置的转换开关.B 灯部件指示灯直接监视相应的PLC位的ON或OFF状态.C表示数据値的图形部件C-1棒图(BAR GRAPHS):以绝对值或相对值形式显示PLC字地址(寄存器)数据,图形中的数值条随着寄存器数据的变化而变化.绝对值:以绝对值形式显示寄存器数据.相对值: 以相对值形式显示寄存器数据.显示模式:选中时,负数数据也可显示.BIT长度:指定字地址中存储的数据Bit长度.输入范围: 指定数据的输入范围.输入编码:选择无编码只能显示正数.选择其它的可显示负数.方向: 棒形图的方向可以设置为:向上、向下、向左、向右.轴分割:对于带刻度的图形,输入分割数.不需刻度将分割数设为0.C-2 饼图(Pie Graphs):在饼图区域内以绝对值或相对值形式反映PLC寄存器数据.确定饼图的起始点,从顶部开始顺时针或从底部开始顺时针显示.C-3 半饼图(Half Pie Graphs): 在半饼图区域内以绝对值或相对值形式反映PLC寄存器数据.C-4 水槽图(Tank Graphs): 在水槽图区域内以绝对值或相对值形式反映PLC寄存器数据.C-5 仪表(Meters):用仪表反映PLC寄存器数据(绝对或相对值),仪表的指针指示数值的大小.D趋势图部件以绝对数据形式反映PLC寄存器数据的变化过程,图形显示随着数据的变化而改变.通道设定:选择通道数,即对几个数据进行采样,显示几条曲线.设定当前通道,选定当前通道号,对每个通道进行字地址(即数据采样对象) 、线型、颜色的设定.E 数据输入显示:通过键盘向指定字地址输入数据.E-1 键盘(Keypads):针对不同数据类型,选择相应类型的键盘.ENT键是确认输入数据,并写入到PLC字地址.E-2 键盘输入显示:用于显示键盘输入数据,并将键盘输入数据写到指定的字地址.触发位地址触发为ON时,键盘输入数据在字地址显示.E-3 报警显示(Alarm display ):当PLC中报警监视位ON时,以列表形式显示报警信息(在“报警编辑器”中登录).E-4 数字显示(Numeric Display):以绝对值形式显示PLC字地址(寄存器)的数据.E-5 信息显示(Message Display):根据PLC字地址数据的变化,显示单行报警信息.在一个信息显示区,可以显示16条信息.E-6日期和时间显示:用于显示GP内部时钟的日期和时间.4.Tag的功能介绍1). Q-tag报警履历显示)(1)概述:用来显示和记录历史上发生过的报警,它有三种方式:现时:显示当前触发的报警.历史:依照发生的次序显示报警信息及报警触发、承认、恢复的时间.记录:显示报警的时间和信息,不管它们何时被触发、承认和恢复.利用Q-tag创建报警摘要的过程如下:首先用兵报警编辑器登记报警信息;接着在GP系统设置中对Q-tag做必要的设定;最后在基本画面创建一个Q-tag..在GP系统设置中可以对报警信息的格式做详细设定,从而把Q-tag设为一个通用模式,适用于所有画面.对于报警控制,位报警记录和字报警记录都适用,但不能混合使用.报警信息可以分块控制.在报警编辑器中,共768条信息可以被登记,但如果用的是字报警记录,字地址的设定不准多于256.(2) Q-tag的设定显示模式:有[现时] 、[历史] 、[记录]三项,可根据需要选择.显示格式:有[公共]和[个别]的选择. [公共]是通用模式, [个别]是单独设定格式.Sub显示:当一个对应于Sub画面号为“0”的报警信息被选中时,这里选择的删除画面就会显示,并清除前幅画面.2).K-tag(键盘输入显示)(1)概述:用来显示数值和字符串数据.需定义触发位和字地址.触发位是允许数据输入的信号,字地址是用来放设定好的数据的.用同一个触发位,可以按照名称次序,依次激活多个K-tag.当[ENT]键被按下时,系统区中状态位的第三位将翻转.数据运算的结果也能被写入(浮点数运算除外).(2). K-tag的设定[自动清除关]:前一个变量没被清除,数据设定区域会一直高亮显示,直到输入下一个值为止.需要清除变量,需按下键盘上的“CLR”键.[自动清除开]:当第一个字符被输入,就会清除前一个变量显示(光标移动键,[ENT]键,[DEL]键和[BS]键除外).[自动清除&输入检查]:在条码数据输入期间,执行“自动清除”功能.并检查输入数据是否与“显示数字号”设定相符,如不符,将不能写入字地址中去.[条码输入]:不仅键盘输入,条码输入同样被认可.(3). k-tag(键盘输入)用来建立字母和数字的输入键的.它和K-tag配合使用,就可以把数据写到指定的字地址中去了.3).趋势图显示(1).概述该功能是用来显示PLC字地址中的值,随时间变化的趋势图.趋势图可显示指定时间从字地址中采样到的值.一个趋势图画面创建后保存,可在基本画面调.一个基本画面上最多可放下8个趋势图.数据格式分绝对和相对.绝对数据可以是二进制和BCD码,相对数据只能是二进制.当使用相对数据时,PLC读取的数据是根据规定的输入范围,自动进行变化的.因此,PLC中的数据计算程序可以省略.(2).图形设定A.图设定[图类型]有“正常”、“笔记录”、“块显示”三种方式.正常显示时,趋势图上是显示指定时间从PLC字地址中采样到的值.数据从“0”开始,按照指定方向显示,当曲线显示到刻度边缘时,清除当前曲线,从起始側重新开始显示.笔记录显示时, 趋势图上也是显示指定时间从PLC字地址中采样到的值.数据从“0”开始,按照指定方向显示.不过它每次是在显示方向上移过一个数据项,最后数据总是显示在刻度的边缘位置.块显示时,相连字地址中的值在指定时间被采样,并在趋势图中以同一条曲线显示.这些关联字地址中的数据,可以作为一个单个的块,通过趋势图监控.B.轴设定[100%高度]:指定Y轴最大值数据的位置,并把它直接设到画面上.[间距]:设定两个显示数据之间的距离.[滚动]: 设定当趋势图显示区域满了之后,多少个数据开始滚动.C.取样:[周期(不触发)]:GP开启后,在指定时间间隔从PLC读取数据.[周期触发]:在指定时间间隔从PLC读取数据. 读取数据的开始、暂停、清除功能依照指定字地址中相关位变化而变化.[仅触发采样]:在任意时间从PLC读取数据.(3).通道设定A.数据格式:[字地址]:指定要显示的数据所存储的地址号.[偏移]:数据存储地址可根据偏移量的设定来设定.4).U-tag (窗口显示)(1).概述U-tag是把一个画面注册为窗口,然后在当前显示的基本画面上显示这个窗口.U-tag指定画面有直接和间接两种方式.U-tag窗口显示有两种方式:全局窗口和局部窗口. 全局窗口是在所有的画面上显示这个窗口. 局部窗口只在特定的基本画面上显示窗口.在同一个画面上最多可显示一个全局窗口和两个局部窗口.(2) U-tag的设定[高速]:选中此项,窗口显示速度加快,但其它tag的显示速度减慢.[字地址]:只对局部窗口显示有效.此处指定的字地址是用来控制窗口显示的几个地址的首地址.[指定画面]有直接和间接两种.如选直接,直接指定要显示的窗口号;如选间接,窗口显示就由字地址控制.5)D-Script/Global-Script1)D脚本能完成一些复杂的工作,大大减轻PLC的负担.分D脚本和全局D脚本. D脚本只在编制此脚本的画面有效. 全局D脚本对所有画面有效.2)登录D脚本:按[添加(ADD)]键,弹出D脚本对话窗.3)触发:用于启动程序,当触发条件成立时,执行该D脚本程序.触发条件有三种:定时(周期)触发,位边沿触发和表达式条件触发.定时(周期)触发:在当前画面显示期间,每隔设定的时间,程序执行一次.位边沿触发:上升沿或下降沿触发时, 程序执行一次.表达式条件触发.: 表达式指某些条件的逻辑运算.当逻辑运算的运算结果由假到真时或逻辑运算的运算结果由真到假时, 程序执行一次.4).功能:用于将一些常用的运算定义为功能块,在各个D脚本中调用.[CALL]:从功能列表中选择一个功能块放置在程序段中.[NEW]:创建一个新的功能块.[EDIT]:编辑功能块.[DEL]:从列表中删除功能块.5.工程管理器之其它编辑器和应用程序1).工程之间的画面复制: 从工程管理器中选择[Utility] → [Screen Copy].2).转化地址和设备类型:可改变设备Tag的地址.地址可以是字地址或位地址.(1).选择工程管理器[Utility]→[Convert Address转换地址]命令.(2).选择是字地址或位地址.(3).输入转换地址范围及更改后起始地址.在完成这一步之前,请确认开始和结束设备类型相同.地址范围内的设备类型不能不同.(4).选择需替代的画面类型.(5).输入需更改的画面号及在报警中的行号.(6).确认正确后,点击[转换].转换的进程会显示出来.(7).在正常结束之前,如要取消地址转换,请单击[取消].3).转换图象:图象数据(BMP文件)可以转化成GP中的图象画面.转化好的图象文件用[Draw]菜单中的[Load Screen载入画面]指令,载入到基本画面,趋势画面或是小键盘画面中.(1).图象数据转化成GP可使用的图象画面有两种方法:一是用工程管理器界面下[Utility]菜单中的[Convert Image转换图象]菜单命令;二是在图象编辑软件将图象“复制”到剪贴板,再到画面编辑里用“粘贴”命令.(这是一般Windows软件的操作方法!)(2).压缩/解压缩图象:如果一个图象画面很大,可以压缩位图来减少字节数,然后把压缩好的图象传到GP系统.使用压缩的图象画面,GP的显示速度会减慢.在软件主画面的[Utility]菜单中,选择[Compress Image压缩位图]菜单命令.选中文件,点击[压缩]或者[解压缩]按钮进行数据压缩、解压缩,完成操作后该画面的状态栏会变成[压缩的] 、[正常的]标记.4).地址引用列表在工程管理器下,依次选择[Utility] →[Global Cross Reference]→[List],可以以表格的形式显示工程中用到的、或者全部的地址范围.在画面编辑器下,依次选择[View]→[Cross Reference List],则可以以表格形式显示当前画面、采样设置或脚本中用到的地址范围.5).工程文件整理、重建工具从Windows的“开始”菜单,依次进入到GP-Pro/PB程序组的菜单,可以找到“Rebuild”工具.它可以用来对发生故障的工程文件进行整理、重构.例如:发生系统崩溃后.6).工程文件比较工具从Windows的“开始”菜单,依次进入到GP-Pro/PB程序组的菜单,可以找到“Project Comp.Tool”工具.它可以用来对两个工程文件进行比较.三.工程的传送、保护与模拟1.工程的传送1).传送的设置从工程管理器或画面编辑器里,选择“传送”命令,出现“Transfer Settings”对话框.[Send Information]Upload Information 是否传送“上载信息”到GP. 没有“上载信息”将不允许GP→计算机的传送.GP System Screen 是否传送“GP系统设置”.建议[Gp Setup]做好设置,进行系统参数传送.Filing Data(CF Data) CF的配方数据传送.[Send To]&[Communications Port]选择通过串行口或者Ethernet传送、以及相应的传送参数(计算机上使用的COM口及速度等).[Transfer Method]Send All Screens 传送所有画面.Automatically Send Changed Screens 传送上次传送以来修改过的画面.(推荐)Send User Selected Sreens 传送选择的画面.[Setup]Automatic Setup 自动.如果没有系统则自动传送.(推荐)Force System Setup 强制.建议系统软件升级时执行.Do not Perform Setup 不执行.Simulation 用计算机模拟PLC的功能.如果需要使用模拟功能,必须选择此项并进行传送.如果要恢复正常与PLC的通讯,必须去掉此项再次进行传送.Setup CFG file GP OFFLINE菜单的语言.2).Password 口令保护传送时可以设置一个传送保护口令,同时限制画面数据的下载和上载.2. 从计算机传送画面到GP 简称“下载”.传送之前,会有编译检查过程.如果检查有错误,将不能下载.3. 从GP传送画面到计算机. 简称“上载”.如果GP里没有“上载信息”,将不允许GP 计算机的传送.有“上载信息”时,还可能进行传送口令保护.4. 模拟1)模拟步骤模拟功能可以在没有PLC的情况下,用计算机模拟PLC与GP 进行通讯,以便调试画面程序.过程: 如果需要使用模拟功能,必须选择simulation并进行传送.从工程管理器菜单或者工具栏按钮启动“simulate”.这时将自动进行simulation的检查.如果没有传送simulation选项,不能进入下一步.在simulation窗口里,通过“start”“stop”按钮或菜单命令,可以方便地开始、停止模拟功能.如果要恢复正常与PLC的通讯,必须去掉simulation并再次进行传送.2)模拟窗口的画面说明可以模拟画面号、模拟切换画面、选择数据输入/显示格式、开始/结束模拟、退出模拟、以及模拟各种内容,显示当前画面中Tag、部件的信息和状态,显示或改变系统数据区.四.电气量显示时的相关值的设定依据;1.电压:1)INPUT RANGE MAX=画面最大值*400/PT2)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)2.电流:1)INPUT RANGE MAX=画面最大值*18/CT2)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)3.功率:1)INPUT RANGE MAX=画面最大值*5630/PT/CT2)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)4.3U0:1)INPUT RANGE MAX=画面最大值*42)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)5.频率:1)INPUT RANGE MIN=4500;INPUT RANGE MAX=5500;2)DISPLAY RANGE MIN=4500;DISPLAY RANGE MAX=5500;6.Cos:1)INPUT RANGE MAX=画面最大值*10002)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)。

proface触摸屏使用手册

proface触摸屏使用手册

proface触摸屏使用手册一、概述触摸屏技术触摸屏技术是一种人机交互界面,通过感应原理捕捉用户手指在屏幕上的操作,并将其转化为计算机指令。

触摸屏技术广泛应用于各种电子产品,如手机、平板、工控设备等。

本文将为您介绍如何使用Proface触摸屏,以及相关操作方法和注意事项。

二、Proface触摸屏产品特点1.高灵敏度:Proface触摸屏具有出色的灵敏度,可以精确捕捉用户手指的操作。

2.耐用性:采用高品质材料制作,具有良好的耐磨、耐刮性能。

3.宽视角:支持多角度观看,不易受环境光线影响。

4.兼容性:兼容多种操作系统和应用软件。

三、触摸屏基本操作方法1.单击:用手指轻轻点击触摸屏,实现点击操作。

2.拖动:按住触摸屏上的图标或文本,将其拖动到指定位置。

3.放大缩小:用手指捏合或张开,实现图片或文本的放大或缩小。

4.滑动:手指在触摸屏上沿同一方向滑动,实现页面滚动或菜单切换。

四、触摸屏高级功能与应用1.多点触控:支持多个手指同时进行操作,如缩放、旋转等。

2.手势识别:识别特定手势,实现快捷操作,如拂手切换页面。

3.应用软件:利用触摸屏特性开发出各种实用应用程序,如电子画板、游戏等。

五、触摸屏维护与故障处理1.保持清洁:定期清洁触摸屏,避免灰尘和污垢影响灵敏度。

2.避免阳光直射:避免长时间暴露在阳光下,以免影响触摸屏寿命。

3.关闭电源:不使用时,请关闭触摸屏设备电源,延长产品使用寿命。

4.故障处理:如遇触摸屏失灵或其他故障,请参照产品说明书或联系售后服务。

六、安全与环保注意事项1.遵守安全操作规程:在使用触摸屏设备时,请遵守相关安全规定,以免发生意外。

2.节能环保:合理使用触摸屏设备,节约能源,减少环境污染。

通过以上内容,相信您已经对Proface触摸屏有了更深入的了解。

proface触摸屏使用手册

proface触摸屏使用手册

proface触摸屏使用手册摘要:I.引言- 介绍Proface 触摸屏II.安装与连接- 安装步骤- 连接方式III.基本操作- 触摸屏启动- 屏幕布局与按键功能- 菜单栏与操作界面IV.高级功能- 数据输入与编辑- 配方功能- 通信与数据传输V.维护与故障排除- 常见问题与解决方法- 背光灯更换- 软件升级VI.结论- 总结Proface 触摸屏的特点与优势正文:Proface 触摸屏是一款广泛应用于工业自动化领域的先进设备,凭借其出色的性能与便捷的操作,赢得了广大用户的青睐。

本文将为您详细介绍Proface 触摸屏的使用手册,帮助您更好地掌握这款设备的操作方法与技巧。

首先,我们来了解一下Proface 触摸屏的安装与连接。

在安装过程中,请确保设备电源已经关闭,按照安装步骤依次将触摸屏固定在所需位置。

在连接方面,根据您的实际需求选择适当的连接方式,如使用RS-422 通信线连接等。

接下来,我们将为您介绍Proface 触摸屏的基本操作。

设备启动后,您将看到一个简洁明了的屏幕布局,以及各种功能按键。

通过熟练掌握这些按键的功能,您可以轻松地实现触摸屏的控制与操作。

此外,Proface 触摸屏还提供了丰富的菜单栏与操作界面,方便您快速地设置设备参数与功能。

在高级功能方面,Proface 触摸屏提供了诸多实用功能,如数据输入与编辑、配方功能以及通信与数据传输等。

这些功能将大大提高您在工业自动化领域的生产效率与操作便利性。

当然,在设备使用过程中,可能会遇到一些问题。

本手册还为您提供了常见问题与解决方法,以及背光灯更换、软件升级等相关维护与故障排除措施。

通过这些方法,您可以确保Proface 触摸屏始终保持良好的工作状态。

总之,Proface 触摸屏凭借其优越的性能、便捷的操作以及强大的功能,成为了工业自动化领域的理想选择。

proface触摸屏使用手册

proface触摸屏使用手册

proface触摸屏使用手册【原创实用版】目录一、proface 触摸屏使用手册概述二、proface 触摸屏的连接方式三、proface 触摸屏软件的安装与使用四、proface 触摸屏的配方功能五、proface 触摸屏的操作日志正文一、proface 触摸屏使用手册概述proface 触摸屏使用手册是一本介绍如何使用 proface 触摸屏的指南。

手册中包含了 proface 触摸屏的连接方式、软件安装与使用、配方功能以及操作日志等方面的内容。

通过阅读这本手册,用户可以更好地了解如何有效地使用 proface 触摸屏。

二、proface 触摸屏的连接方式proface 触摸屏可以连接到变频器、PLC 等设备。

连接方式可以选择varispeed、g7/f7、vs、mini、v7/j7 等系列。

以 vs606v7 系列为例,触摸屏可以通过 rs-422,4 线制方式连接。

三、proface 触摸屏软件的安装与使用proface 触摸屏软件是一种用于控制和管理触摸屏设备的软件。

用户可以从 proface 官网上下载最新的安装程序。

安装步骤分为以下几个步骤:首先双击安装文件,然后依次完成安装步骤,最后点击完成。

安装完成后,用户可以通过触摸屏软件实现多种功能,如触摸屏显示、触摸屏控制、触摸屏操作、触摸屏监控等。

四、proface 触摸屏的配方功能proface 触摸屏的配方功能允许用户将多个不同的数据(也就是配方)从触摸屏批量写入 PLC 的连续地址中,也可以在触摸屏上编辑后再写入PLC 中去。

用户可以通过触摸屏设置配方数据,并将其写入 PLC,从而实现生产过程的自动化控制。

五、proface 触摸屏的操作日志proface 触摸屏的操作日志可以帮助用户记录触摸屏的使用情况。

用户可以通过触摸屏的四个角同时按下,进入 GP37W2 系统菜单,并更改时间。

此外,用户还可以将电脑时钟输入触摸屏和 PLC,用触摸屏时钟修改PLC 时钟。

2024版Proface触摸屏教程

2024版Proface触摸屏教程

3
双击安装包,按照提示进行安装。
软件安装及配置方法
01
安装完成后,重启计算机。
02
配置方法
03
连接Proface触摸屏与计算机。
软件安装及配置方法
打开软件,选择正确的通讯端口和波 特率。
在软件中进行触摸屏参数设置,如分辨 率、背光亮度等。
界面介绍与基本操作
主界面
显示当前操作画面。
菜单栏
提供文件、编辑、视图等常用操作。
避免污垢和油脂堆积影响触摸效果。
定期备份数据 定期备份触摸屏控制卡中的数据,以 防数据丢失或控制卡故障导致无法恢
复。
避免重物压迫
避免在触摸屏上放置重物或用力按压, 以免造成触摸屏表面损伤或内部元件 损坏。
定期更新驱动程序
定期更新触摸屏驱动程序,以确保触 摸屏与控制卡之间的正常通信和稳定 性。
PART 07
界面介绍与基本操作
工具栏
提供常用功能快捷键。
状态栏
显示当前状态信息。
界面介绍与基本操作
01
打开文件
在菜单栏中选择“文件”->“打 开”,选择要打开的文件。
新建画面
在菜单栏中选择“文件”->“新 建”,创建一个新的画面。
03
02
保存文件
在菜单栏中选择“文件”->“保 存”,将当前文件保存。
编辑画面
工作原理
触摸屏利用感应技术识别用户的触摸行 为。当用户触摸屏幕时,触摸屏控制器 会检测到触摸点的位置,并将其转换为 计算机可以理解的坐标信息。
常见触摸屏类型及特点
电阻式触摸屏 通过压力感应实现触摸操作。 成本低,精度适中。
常见触摸屏类型及特点
需要一定的压力才能操作,不适合长时间使用。 电容式触摸屏

PROFACE gp4100触摸屏操作指南

PROFACE gp4100触摸屏操作指南

PROFACE gp4100触摸屏操作指南PROFACE gp4100触摸屏操作指南一、概述本章介绍了PROFACE gp4100触摸屏的基本信息和功能。

1.1 触摸屏概述PROFACE gp4100触摸屏是一款高性能的触摸屏,具有直观的操作界面和丰富的功能,广泛应用于各种工业自动化系统中。

1.2 主要特点PROFACE gp4100触摸屏的主要特点包括:- 高分辨率显示屏,清晰可见;- 多点触摸功能,支持多种手势操作;- 快速响应,操作流畅;- 支持多种通信接口,易于与其他设备连接;- 提供丰富的定制化选项,满足各种需求。

1.3 触摸屏组成部分PROFACE gp4100触摸屏主要由以下几部分组成:- 显示屏:显示操作界面和相关信息;- 触摸板:接收用户的触摸输入;- 按钮:提供额外的操作功能。

二、基本操作本章介绍了PROFACE gp4100触摸屏的基本操作方法。

2.1 开机与关机为了正常启动和关闭PROFACE gp4100触摸屏,请按照以下步骤进行操作:1、开机操作:- 按下电源按钮,触摸屏会自动启动。

- 在启动过程中,等待触摸屏完全启动并显示主界面。

2、关机操作:- 按下电源按钮,触摸屏会弹出关机选项菜单。

- 在关机选项菜单中,选择“关机”选项,并确认。

- 等待触摸屏完全关闭,断开电源。

2.2 屏幕操作PROFACE gp4100触摸屏的屏幕操作主要包括以下几种方式:- :用手指轻触屏幕上的目标,实现操作。

- 滑动:用手指在屏幕上滑动,实现滚动操作。

- 捏合:用两个手指同时在屏幕上捏合或张开,实现缩放操作。

2.3 导航和菜单PROFACE gp4100触摸屏的导航和菜单操作主要包括以下几种方式:- 主界面:在主界面上可以查看各种功能模块的快捷入口。

- 菜单:菜单按钮,可以弹出菜单选项,选择相应的功能。

三、高级功能本章介绍了PROFACE gp4100触摸屏的高级功能和定制化选项。

3.1 远程控制PROFACE gp4100触摸屏支持远程控制功能,可以通过网络连接到其他设备进行操作。

Proface GP4100系

Proface GP4100系

GP4100シリーズクイックガイド畫面製作.設定的“基礎"祕笈給第一次使用Proface 的客戶們-GP4100系列快速操作指南3.4吋超・小型人機顯示器GP4100系列GP4100系列的介紹從下一頁,就讓我們開始來為您解說GP4100系列的>>那就一起來體驗看看囉!從下一頁,就讓我們開始來為您解說GP4100系列的畫面製作及設定方法。

GP4100系列的介紹>2畫面製作軟體GP-Pro EX如何取得?>3GP-Pro EX使用看看吧!>4文字輸入及繪圖>5製作開關・指示燈的圖案>6製作數值顯示的畫面>7可簡單一目瞭然掌握狀態的圖形化表現>8利用訊息方式,警報碼一覽表顯示>9-10在PC上確認製作畫面的動作(模擬)>12將畫面傳輸至GP4100系列>13安裝操作盤時的注意事項>14-15GP4100系列商品一覽表>15本機搭載B ×1編輯Through 本機搭載B ×1編輯Through 目次・USB Type A ×1・USB mini B ×1・序列埠×1※接續驅動程式,請參照網站上資訊按鍵上極小的文字,也能清晰按鍵上極小的文字,也能清晰值,值,本體搭載USB連接埠(Type A X 1)畫面本體搭載USB連接埠(Type A X 1)畫面畫面製作軟體GP-Pro EX如何取得?GP-Pro EX のインストール方法1. GP-Pro EX和傳輸工具的安裝起動安裝畫面後,會顯示設定選單。

點選[GP-Pro EX]後,就會開始安裝。

使用Limited Edition,不需要商品序號及驗證碼。

安裝GP-Pro EX之後,會自動開始進行安裝傳輸工具。

安裝傳輸工具之後,PC重新開機後,就能使用傳輸工具。

GP-Pro EX 使用看看吧!從GP-Pro EX 的主要視窗可以做所有的操作。

可以選擇作業項目。

可點選icon來製作畫面。

icon可以自由搭配。

在基本畫面範圍內繪圖,規劃Parts 。

proface基础培训教程

proface基础培训教程

Proface基础培训教程一、引言Proface是一款广泛应用于自动化控制领域的触摸屏产品,它具有强大的功能、灵活的配置和友好的用户界面。

为了帮助用户更好地了解和掌握Proface的使用方法,本文将详细介绍Proface的基本操作和编程方法,为广大用户提供一个系统的培训教程。

二、Proface系统概述1.Proface产品系列Proface提供了多种触摸屏产品,包括GP系列、SP系列、EP 系列、MP系列、PL系列等。

这些产品具有不同的尺寸、性能和功能,以满足各种应用场景的需求。

2.Proface编程软件Proface编程软件是用于设计和开发触摸屏应用程序的工具,主要包括GP-Designer、SP-Designer、EP-Designer、MP-Designer 等。

这些软件具有直观的用户界面、丰富的功能和灵活的编程方式,可以帮助用户快速创建和调试应用程序。

3.Proface系统架构Proface系统主要由触摸屏、控制器和外部设备组成。

触摸屏作为人机界面,用于显示和输入数据;控制器负责处理触摸屏的输入信号,并控制外部设备的运行;外部设备包括传感器、执行器等,用于实现具体的控制功能。

三、Proface基本操作1.开机与关机Proface触摸屏的开机与关机操作非常简单。

在触摸屏处于待机状态时,轻触屏幕即可唤醒;在触摸屏运行过程中,长按屏幕任意位置,待出现关机提示后,确认即可关机。

2.导航操作Proface触摸屏支持多种导航操作,包括触摸、滑动、拖动、缩放等。

用户可以通过这些操作在不同的页面之间切换,以及对屏幕上的对象进行操作。

3.输入与编辑Proface触摸屏提供了丰富的输入和编辑功能。

用户可以通过虚拟键盘输入文本,也可以通过触摸屏幕上的按钮、滑块等对象进行数据输入。

Proface还支持剪切、复制、粘贴等编辑操作。

四、Proface编程方法1.创建项目使用Proface编程软件创建项目是开发触摸屏应用程序的第一步。

Pro-face编程使用说明书

Pro-face编程使用说明书

PRO-FACE的操作和应用日本Digital公司的Pro-face GP系列触摸屏工业图形显示器产品是一种连接人类和机器的(主要为PLC)的人机界面(HMI),被称为PLC的脸面。

它是替代传统的控制面板和键盘的智能化操作显示器。

可用于参数设置、数据的显示和存储、并以曲线、动画等形式描绘自动化控制的过程,并可简化PLC的控制程序。

GP-PRO/PB软件将对于一台GP制作的各种画面文件集中在一个工程文件中。

这个单独的工程文件包含了对应于工程的全部数据,用于制作GP的操作画面。

一.慨述1.画面类型:B(BASE)基本画面:运行基本画面,其部分可被定义为窗口,并可用于制作共用图片、动画图片,能被B画面调用。

M(MARK)标记画面:可被B画面调用或用于制作动画。

T(TREND)折线图画面:描绘折线图的座标,刻度,以及设置寄存器定义号,在B 画面中显示。

K(KEY)键盘画面:用于制作设定用输入键盘,内容包括数字、字母、汉字、记号等。

X(TEXT)文本画面:文字信息显示画面。

I(IMAGE)图象画面:登录由BMP文件转化而来的图象内容。

2.GP内部的存储器(LS)地址:表:3.GP-Setup(初始化设置)(1).GP 设定默认(2).I/O 设定默认(3).模式设定默认(4).初始画面设定默认(5).扩展设定默认(6).通讯设定RS422方式四线制波特率19200 数据长度8位奇校验停止位1位错误控制方式是DTR/ER.二.画面编辑器1.菜单[Screen]:是打开、关闭画面的常规操作.[Edit]对图形对象的编辑功能菜单.[View]:画面编辑器的编辑环境的设置,例如工具栏的显示/关闭.[Option]:画面编辑选项.[Draws]:绘图工具.[Tags]:各种Tag功能[Parts]: 各种Part功能[Special]:特殊功能,例如D-Script、数据采样等.[Library]:图形库管理功能.[Windows]:多文档编辑界面的窗口排列.[Help]:有关本软件的帮助.2. Draw的应用在绘图工具中,包含画图(点、直线/连续直线、方形/矩形、圆/椭圆、弧形/饼图、填充、填充多边形、刻度) 、文字输入、画面载入、标记载入等功能.某种类型对象被选中之后,弹出对话窗,在对话窗中设置该对象属性.所有属性被设置完以后,直接通过光标在主画面上描画.3. Part的功能介绍(1)类型概要(2)使用属性单击选中画面的Part,鼠标移动到其四周出现双向尖头鼠标时,可以拖动缩小、放大它.出现四方向的尖头鼠标时,可以按住鼠标左键移动到另外的地方.双击选中画面的Part,出现属性对话框,可以修改各种属性.通常部件的属性包括:ID号(识别号),描述(注释) 、地址、颜色、式样、报警、标签等内容.A.输入注释:对一个部件输入注释.B.输入地址:在地址区输入地址.如果不知道地址输入格式的话,应该通过点击输入地址小图标来选择存储器类型并输入地址.如果地址输入超过范围,它是不允许输入的;并且对有效地址它会自动规格化成标准格式.C.选择部件形状:在对话框左下部,单击[流览器(Browser)]键,打开PDB文件,选择需要的部件.D.选择颜色:通过[形状/颜色(Shape/Color)]设置,确定部件颜色,包括边框、ON/OFF状态、图形等的颜色.E.报警设定:单击“报警设定”,在对话框中设置报警.F.制作标签:标签是在按钮或指示灯前面加注的文字.可以设置标签的颜色、文字大小、文字样式等内容.G.ID号:设置部件时,自动规定一个ID号,该号码表示在当前画面里部件的数量,当某个部件被删除后,其余ID号自动重新排列.(3)功能说明A.开关部件A-1.位开关(Bit Switch):是一种触摸开关,用于改变一个位地址的ON/OFF状态.操作位地址: 输入本开关控制的位的地址.监视器位地址: 当[监视器(Monitor)]复选框被选中时,显示状态能按“监视器位地址”指定的PLC位的ON/OFF状态变化.功能(Function): 位置位(Bit Set):按下时,PLC相应的位被置为ON.(状态保持)位复位(BitReset):按下时,PLC相应的位被置OFF(状态保持)瞬间(Momentary): 按下时,PLC相应的位被置ON,松开后PLC相应的位转为OFF状态.位转化(Bit Invert):每按一次, PLC相应的位状态改变.(ON 变OFF或OFF变ON).互锁(Interiock):选用此功能后,设置的互锁位为ON或OFF状态时,此开关才能对指定的操作位地址起操作作用.A-2.字开关(Word Switch):修改指定字地址(寄存器)的数值的触摸开关.字地址:输入要修改数据的字地址(寄存器号).常数(Constant):输入操作数.为十进制,数据范围是:-32768~32767.功能: 字设定(Word Sit):按下时,常数被写入指定的字地址(寄存器)中.加/减(Add/Sub):按下时指定的字地址(寄存器)中的数据和常数相加后,结果写入该字地址(寄存器).如果常数为负数,则执行减法.位操作(加)(Digit ADD):按下时指定的字地址(寄存器)中的数据加1,但不进位.位操作(减)(Digit SUB):按下时指定的字地址(寄存器)中的数据减1 .半A-3.功能开关(Function Switch) :执行指定功能的触摸开关.功能(Function):上一画面(Previous Screen): 按下时,GP显示屏跳转到前一幅画面.至画面(Go To Screen):按下时,GP显示屏跳转到指定画面.GP复位(Reset GP): 按下时,GP被复位一次.数据记录键( Data Logging Key):设置“数据记录显示”的控制开关.A-4拨动开关(Toggle Switch):将指定的位置位或复位,相当于一个两位置的转换开关.B 灯部件指示灯直接监视相应的PLC位的ON或OFF状态.C表示数据値的图形部件C-1棒图(BAR GRAPHS):以绝对值或相对值形式显示PLC字地址(寄存器)数据,图形中的数值条随着寄存器数据的变化而变化.绝对值:以绝对值形式显示寄存器数据.相对值: 以相对值形式显示寄存器数据.显示模式:选中时,负数数据也可显示.BIT长度:指定字地址中存储的数据Bit长度.输入范围: 指定数据的输入范围.输入编码:选择无编码只能显示正数.选择其它的可显示负数.方向: 棒形图的方向可以设置为:向上、向下、向左、向右.轴分割:对于带刻度的图形,输入分割数.不需刻度将分割数设为0.C-2 饼图(Pie Graphs):在饼图区域内以绝对值或相对值形式反映PLC寄存器数据.确定饼图的起始点,从顶部开始顺时针或从底部开始顺时针显示.C-3 半饼图(Half Pie Graphs): 在半饼图区域内以绝对值或相对值形式反映PLC寄存器数据.C-4 水槽图(Tank Graphs): 在水槽图区域内以绝对值或相对值形式反映PLC寄存器数据.C-5 仪表(Meters):用仪表反映PLC寄存器数据(绝对或相对值),仪表的指针指示数值的大小.D趋势图部件以绝对数据形式反映PLC寄存器数据的变化过程,图形显示随着数据的变化而改变.通道设定:选择通道数,即对几个数据进行采样,显示几条曲线.设定当前通道,选定当前通道号,对每个通道进行字地址(即数据采样对象) 、线型、颜色的设定.E 数据输入显示:通过键盘向指定字地址输入数据.E-1 键盘(Keypads):针对不同数据类型,选择相应类型的键盘.ENT键是确认输入数据,并写入到PLC字地址.E-2 键盘输入显示:用于显示键盘输入数据,并将键盘输入数据写到指定的字地址.触发位地址触发为ON时,键盘输入数据在字地址显示.E-3 报警显示(Alarm display ):当PLC中报警监视位ON时,以列表形式显示报警信息(在“报警编辑器”中登录).E-4 数字显示(Numeric Display):以绝对值形式显示PLC字地址(寄存器)的数据.E-5 信息显示(Message Display):根据PLC字地址数据的变化,显示单行报警信息.在一个信息显示区,可以显示16条信息.E-6日期和时间显示:用于显示GP内部时钟的日期和时间.4.Tag的功能介绍1). Q-tag报警履历显示)(1)概述:用来显示和记录历史上发生过的报警,它有三种方式:现时:显示当前触发的报警.历史:依照发生的次序显示报警信息及报警触发、承认、恢复的时间.记录:显示报警的时间和信息,不管它们何时被触发、承认和恢复.利用Q-tag创建报警摘要的过程如下:首先用兵报警编辑器登记报警信息;接着在GP系统设置中对Q-tag做必要的设定;最后在基本画面创建一个Q-tag..在GP系统设置中可以对报警信息的格式做详细设定,从而把Q-tag设为一个通用模式,适用于所有画面.对于报警控制,位报警记录和字报警记录都适用,但不能混合使用.报警信息可以分块控制.在报警编辑器中,共768条信息可以被登记,但如果用的是字报警记录,字地址的设定不准多于256.(2) Q-tag的设定显示模式:有[现时] 、[历史] 、[记录]三项,可根据需要选择.显示格式:有[公共]和[个别]的选择. [公共]是通用模式, [个别]是单独设定格式.Sub显示:当一个对应于Sub画面号为“0”的报警信息被选中时,这里选择的删除画面就会显示,并清除前幅画面.2).K-tag(键盘输入显示)(1)概述:用来显示数值和字符串数据.需定义触发位和字地址.触发位是允许数据输入的信号,字地址是用来放设定好的数据的.用同一个触发位,可以按照名称次序,依次激活多个K-tag.当[ENT]键被按下时,系统区中状态位的第三位将翻转.数据运算的结果也能被写入(浮点数运算除外).(2). K-tag的设定[自动清除关]:前一个变量没被清除,数据设定区域会一直高亮显示,直到输入下一个值为止.需要清除变量,需按下键盘上的“CLR”键.[自动清除开]:当第一个字符被输入,就会清除前一个变量显示(光标移动键,[ENT]键,[DEL]键和[BS]键除外).[自动清除&输入检查]:在条码数据输入期间,执行“自动清除”功能.并检查输入数据是否与“显示数字号”设定相符,如不符,将不能写入字地址中去.[条码输入]:不仅键盘输入,条码输入同样被认可.(3). k-tag(键盘输入)用来建立字母和数字的输入键的.它和K-tag配合使用,就可以把数据写到指定的字地址中去了.3).趋势图显示(1).概述该功能是用来显示PLC字地址中的值,随时间变化的趋势图.趋势图可显示指定时间从字地址中采样到的值.一个趋势图画面创建后保存,可在基本画面调.一个基本画面上最多可放下8个趋势图.数据格式分绝对和相对.绝对数据可以是二进制和BCD码,相对数据只能是二进制.当使用相对数据时,PLC读取的数据是根据规定的输入范围,自动进行变化的.因此,PLC中的数据计算程序可以省略.(2).图形设定A.图设定[图类型]有“正常”、“笔记录”、“块显示”三种方式.正常显示时,趋势图上是显示指定时间从PLC字地址中采样到的值.数据从“0”开始,按照指定方向显示,当曲线显示到刻度边缘时,清除当前曲线,从起始側重新开始显示.笔记录显示时, 趋势图上也是显示指定时间从PLC字地址中采样到的值.数据从“0”开始,按照指定方向显示.不过它每次是在显示方向上移过一个数据项,最后数据总是显示在刻度的边缘位置.块显示时,相连字地址中的值在指定时间被采样,并在趋势图中以同一条曲线显示.这些关联字地址中的数据,可以作为一个单个的块,通过趋势图监控.B.轴设定[100%高度]:指定Y轴最大值数据的位置,并把它直接设到画面上.[间距]:设定两个显示数据之间的距离.[滚动]: 设定当趋势图显示区域满了之后,多少个数据开始滚动.C.取样:[周期(不触发)]:GP开启后,在指定时间间隔从PLC读取数据.[周期触发]:在指定时间间隔从PLC读取数据. 读取数据的开始、暂停、清除功能依照指定字地址中相关位变化而变化.[仅触发采样]:在任意时间从PLC读取数据.(3).通道设定A.数据格式:[字地址]:指定要显示的数据所存储的地址号.[偏移]:数据存储地址可根据偏移量的设定来设定.4).U-tag (窗口显示)(1).概述U-tag是把一个画面注册为窗口,然后在当前显示的基本画面上显示这个窗口.U-tag指定画面有直接和间接两种方式.U-tag窗口显示有两种方式:全局窗口和局部窗口. 全局窗口是在所有的画面上显示这个窗口. 局部窗口只在特定的基本画面上显示窗口.在同一个画面上最多可显示一个全局窗口和两个局部窗口.(2) U-tag的设定[高速]:选中此项,窗口显示速度加快,但其它tag的显示速度减慢.[字地址]:只对局部窗口显示有效.此处指定的字地址是用来控制窗口显示的几个地址的首地址.[指定画面]有直接和间接两种.如选直接,直接指定要显示的窗口号;如选间接,窗口显示就由字地址控制.5)D-Script/Global-Script1)D脚本能完成一些复杂的工作,大大减轻PLC的负担.分D脚本和全局D脚本. D脚本只在编制此脚本的画面有效. 全局D脚本对所有画面有效.2)登录D脚本:按[添加(ADD)]键,弹出D脚本对话窗.3)触发:用于启动程序,当触发条件成立时,执行该D脚本程序.触发条件有三种:定时(周期)触发,位边沿触发和表达式条件触发.定时(周期)触发:在当前画面显示期间,每隔设定的时间,程序执行一次.位边沿触发:上升沿或下降沿触发时, 程序执行一次.表达式条件触发.: 表达式指某些条件的逻辑运算.当逻辑运算的运算结果由假到真时或逻辑运算的运算结果由真到假时, 程序执行一次.4).功能:用于将一些常用的运算定义为功能块,在各个D脚本中调用.[CALL]:从功能列表中选择一个功能块放置在程序段中.[NEW]:创建一个新的功能块.[EDIT]:编辑功能块.[DEL]:从列表中删除功能块.5.工程管理器之其它编辑器和应用程序1).工程之间的画面复制: 从工程管理器中选择[Utility] → [Screen Copy].2).转化地址和设备类型:可改变设备Tag的地址.地址可以是字地址或位地址.(1).选择工程管理器[Utility]→[Convert Address转换地址]命令.(2).选择是字地址或位地址.(3).输入转换地址范围及更改后起始地址.在完成这一步之前,请确认开始和结束设备类型相同.地址范围内的设备类型不能不同.(4).选择需替代的画面类型.(5).输入需更改的画面号及在报警中的行号.(6).确认正确后,点击[转换].转换的进程会显示出来.(7).在正常结束之前,如要取消地址转换,请单击[取消].3).转换图象:图象数据(BMP文件)可以转化成GP中的图象画面.转化好的图象文件用[Draw]菜单中的[Load Screen载入画面]指令,载入到基本画面,趋势画面或是小键盘画面中.(1).图象数据转化成GP可使用的图象画面有两种方法:一是用工程管理器界面下[Utility]菜单中的[Convert Image转换图象]菜单命令;二是在图象编辑软件将图象“复制”到剪贴板,再到画面编辑里用“粘贴”命令.(这是一般Windows软件的操作方法!)(2).压缩/解压缩图象:如果一个图象画面很大,可以压缩位图来减少字节数,然后把压缩好的图象传到GP系统.使用压缩的图象画面,GP的显示速度会减慢.在软件主画面的[Utility]菜单中,选择[Compress Image压缩位图]菜单命令.选中文件,点击[压缩]或者[解压缩]按钮进行数据压缩、解压缩,完成操作后该画面的状态栏会变成[压缩的] 、[正常的]标记.4).地址引用列表在工程管理器下,依次选择[Utility] →[Global Cross Reference]→[List],可以以表格的形式显示工程中用到的、或者全部的地址范围.在画面编辑器下,依次选择[View]→[Cross Reference List],则可以以表格形式显示当前画面、采样设置或脚本中用到的地址范围.5).工程文件整理、重建工具从Windows的“开始”菜单,依次进入到GP-Pro/PB程序组的菜单,可以找到“Rebuild”工具.它可以用来对发生故障的工程文件进行整理、重构.例如:发生系统崩溃后.6).工程文件比较工具从Windows的“开始”菜单,依次进入到GP-Pro/PB程序组的菜单,可以找到“Project Comp.Tool”工具.它可以用来对两个工程文件进行比较.三.工程的传送、保护与模拟1.工程的传送1).传送的设置从工程管理器或画面编辑器里,选择“传送”命令,出现“Transfer Settings”对话框.[Send Information]Upload Information 是否传送“上载信息”到GP. 没有“上载信息”将不允许GP→计算机的传送.GP System Screen 是否传送“GP系统设置”.建议[Gp Setup]做好设置,进行系统参数传送.Filing Data(CF Data) CF的配方数据传送.[Send To]&[Communications Port]选择通过串行口或者Ethernet传送、以及相应的传送参数(计算机上使用的COM口及速度等).[Transfer Method]Send All Screens 传送所有画面.Automatically Send Changed Screens 传送上次传送以来修改过的画面.(推荐)Send User Selected Sreens 传送选择的画面.[Setup]Automatic Setup 自动.如果没有系统则自动传送.(推荐)Force System Setup 强制.建议系统软件升级时执行.Do not Perform Setup 不执行.Simulation 用计算机模拟PLC的功能.如果需要使用模拟功能,必须选择此项并进行传送.如果要恢复正常与PLC的通讯,必须去掉此项再次进行传送.Setup CFG file GP OFFLINE菜单的语言.2).Password 口令保护传送时可以设置一个传送保护口令,同时限制画面数据的下载和上载.2. 从计算机传送画面到GP 简称“下载”.传送之前,会有编译检查过程.如果检查有错误,将不能下载.3. 从GP传送画面到计算机. 简称“上载”.如果GP里没有“上载信息”,将不允许GP 计算机的传送.有“上载信息”时,还可能进行传送口令保护.4. 模拟1)模拟步骤模拟功能可以在没有PLC的情况下,用计算机模拟PLC与GP 进行通讯,以便调试画面程序.过程: 如果需要使用模拟功能,必须选择simulation并进行传送.从工程管理器菜单或者工具栏按钮启动“simulate”.这时将自动进行simulation的检查.如果没有传送simulation选项,不能进入下一步.在simulation窗口里,通过“start”“stop”按钮或菜单命令,可以方便地开始、停止模拟功能.如果要恢复正常与PLC的通讯,必须去掉simulation并再次进行传送.2)模拟窗口的画面说明可以模拟画面号、模拟切换画面、选择数据输入/显示格式、开始/结束模拟、退出模拟、以及模拟各种内容,显示当前画面中Tag、部件的信息和状态,显示或改变系统数据区.四.电气量显示时的相关值的设定依据;1.电压:1)INPUT RANGE MAX=画面最大值*400/PT2)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)2.电流:1)INPUT RANGE MAX=画面最大值*18/CT2)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)3.功率:1)INPUT RANGE MAX=画面最大值*5630/PT/CT2)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)4.3U0:1)INPUT RANGE MAX=画面最大值*42)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)5.频率:1)INPUT RANGE MIN=4500;INPUT RANGE MAX=5500;2)DISPLAY RANGE MIN=4500;DISPLAY RANGE MAX=5500;6.Cos:1)INPUT RANGE MAX=画面最大值*10002)DISPLAY RANGE MAX=画面最大值*10的N次冕(N为小数点位数)。

Pro-face GP4100系列HMI产品说明书

Pro-face GP4100系列HMI产品说明书

ProcessingAssembly (Robot)Assembly (Human)InspectionAcquire information connecting [New, Old, Future] and [Human, Things, Machine].Start small, but realize IoT with GP4100 series .Connect to any device by supporting a rangeof drivers .No. 1 driver support in industryManage data via USB even on a small HMI .Collect data in real timeon a PC without depending on hardware .Pro-Server EX Even a small HMI can resolve difficult problems of IoT .GP4100 series case examplesMonitoring software for checking machine information on a tabletor smartphone.Remote HMIUSB flash drive supportedGP4100series case examples<Introducing HMI for large-sized equipment>Compact operation panel by mounting a sub HMIBeforeA sub control panel is installed away from a main control panel. More cabling because of switches and lamps. Hard to change the design.AfterSystem ConfigurationPro-face allows youto connect multiple small-size HMI unitson Ethernet.(Ether multilink)A small-size HMI is mounted as a sub HMI. Less cabling because of connection via an Ethernet cable. Flexible screen design is possible.Serial or EthernetEthernet (Up to 16 units)* Get a HUB available.<Introducing HMI for equipment installed in a parking lot>Stress free by displaying a state in an easy-to-see figure.BeforeIn a configuration of a flat membranekeyboard and a lamp, you have to change the operation panel according to a parking lot.You never know location of your car or time for loading and unloading. That irritates you while waiting.AfterAble to create a screen of loading and unloading with an easy-to-see figure.You can wait checking status. Stress free now.System ConfigurationSerial or EthernetUsing screen-creation software, GP-Pro EX, edit the layout easily.PL CMicrocomputer board.The number of supported drivers is the biggest in industry. Able to connect to a range of PLCs or temperature controllers without any programming.Communicate with a PC or microcomputer via memory inside of HMI –Memory-link Method is available. -<Introducing HMI for consumer equipment>Easy-to-see operation guide for foreigners with multiple language displayBeforeMuch more visitors from overseas for sightseeing or business. But, in most facilities or equipment which they use during their medium to long stay,Multilanguage display is not ready yet.AfterGP4100can display operation methods in Multilanguage and easily connect to a controller in equipment.System ConfigurationSerial or EthernetUse the Multilanguage feature of screen-creation software, GP-Pro EX.PL CMicrocomputer boardEasy settings to switch languages. With Pro-face, easily paste texts input on Excel to screen-creation software.。

Pro-face GP4x01M Series 3.5英寸和5.7英寸快速安装HMI操作特性说明书

Pro-face GP4x01M Series 3.5英寸和5.7英寸快速安装HMI操作特性说明书
Development Software
3.5 and 5.7 inch TFT Color LCD Fan-less, Diskless Quick Mount HMI
GP4x01M
Model: PFXGM4201TAD, PFXGM4301TAD
DC24V QVGA
3.5-inch 5.7-inch
Serial (COM1) 1x RS-232C/422/485, 9 pin D-sub (Plug), Speed: 2,400bps to 115,200bps & 187,500bps (for MPI protocol)
Ethernet
1x Ethernet IEEE802.3i/u, 10-BASE-T / 100BASE-TX, RJ45
Specifications
Model
GP-4301TM
GP-4201TM
Order Numbers
PFXGM4301TAD
PFXGM4201TAD
Graphics Display Resolution 320 x 240 pixels (QVGA)
Display
Type
5.7” TFT Color LCD
W 97.6mm [3.84in] x H 80mm [3.14in] x D 16.2mm [0.63in] (Depth refers to bezel only)
W 118mm [4.64in] x H 98.1mm [3.86in] x D 30.6mm [1.20in]
Natural Air Circulation
The list above is a small selection of the many drivers that are supported by the GP4x01M HMI. In addition to these drivers the GP4x01M Series HMI support USB code readers and USB Storage Devices for Project Transfer without PC.

《GP用户手册》word版

《GP用户手册》word版

Pro-face GP承蒙使用日本Digital公司Pro-face GP系列触摸屏工业图形显示器产品,万分感谢。

在开始使用GP之前,请认真阅读本手册的有关说明。

本手册对GP产品的硬件特性、连接及初始化设定等内容作介绍。

警告:为了安全、正确地使用该装置,请遵守下列准则。

* 因为存在触电的危险,因此在连接电源线到GP上时,确保电源线没有接通电源。

* 由于GP内部装有高电压部件,当拆解该装置时,可能会引起触电,不要拆解GP。

* 不要使用超过电压范围的电源。

使用超过指定电压范围的电源,可能会损坏GP。

* 在有可燃性气体的环境中不要使用GP,否则可能引起爆炸。

* GP使用一个锂电池用来支持内部时钟数据。

如果错误的更换电池,可能引起爆炸。

为了避免危险,请不要自己更换电池。

当需要更换电池时,请与天任联系。

* 在涉及生命或有重大灾难的情况下,不要使用触摸屏键。

应使用单独的开关。

* 当GP与它的主控制器之间的通信出现错误时,请设计你的系统以便机器动作不会出现错误。

如果不这样,人有受到伤害的危险并且有可能损坏设备。

预防措施:* 不要用硬的或重物碰撞触摸屏,或用太大的力量按触摸屏,因为可能会导致无法修补的损伤。

* 如果放置GP的环境温度超出了规定的温度范围,GP将可能被损坏。

* 在GP的内部,不允许有水、液体或金属物质,否则会使GP损坏或触电。

* 避免减少GP的通风空间,或在易升温的环境中存放、使用GP。

* 避免在阳光直射、灰尘多、肮脏的环境中存放使用GP。

* GP是精密仪器。

注意不要对GP有大的冲击或振动,否则仪器容易损坏。

* 不要使用油漆,有机溶剂或强酸复合物擦拭显示器。

* 因为可能会有无法预料的事情发生,请对您的画面数据做备份。

GP系列触摸屏工业图形显示器用户手册目录第一章技术条件1.1一般规格 ---------------------------------------------------- 4 1.2功能特点 ---------------------------------------------------- 5 1.3GP各部分名称 ----------------------------------------------- 10 1.4外形尺寸 ---------------------------------------------------- 10 第二章安装与接线------------------------------------------------ 12第三章OFF-LINE(离线)方式3.1 进入OFF-LINE方式 ------------------------------------------- 15 3.2 主菜单 ---------------------------------------------------- 16 3.3 初始化—标准操作 -------------------------------------------- 16 3.4 自诊断—标准操作 -------------------------------------------- 16 3.5 画面数据传送 ---------------------------------------------- 17 第四章初始化4.1 初始化屏幕 ------------------------------------------------ 18 4.2 初始化项目 ------------------------------------------------ 18 4.3 系统环境设置 ---------------------------------------------- 19 4.4 I/O设置 -------------------------------------------------- 22 4.5 PLC设置 -------------------------------------------------- 26 4.6 初始化存储器 ---------------------------------------------- 29 4.7 时间设置 -------------------------------------------------- 30 4.8 屏幕设置 -------------------------------------------------- 30 第五章G P运行方式和出错信息5.1 进入运行(RUN)方式 ---------------------------------------- 31 5.2 问题解决 -------------------------------------------------- 31 5.3 自诊断 ---------------------------------------------------- 34 5.4 出错信息 -------------------------------------------------- 37第一章技术条件日本DIGITAL公司的Pro-face GP系列产品,目前有GP70和GP77两大系列。

proface人机界面MPI通讯操作手册

proface人机界面MPI通讯操作手册
使用梯形图软件 “STEP 7 Micro/WIN 32”来进行 S7-200 系列的通讯设置。 (1) 点击菜单中的 [Communication]。检查 PLC( 端口 0)、编程电缆和 PC 之间的连接,双击 [Double-
Click to Refresh]。
(2) 将显示 [Search for Addresses] 对话框,软件自动搜索 PLC。连接检查完成后对话框关闭。
9
SIMATIC S7 MPI Direct 驱动程序
3.2
设置示例 2
GP-Pro EX 设置
通讯设置 从 [ 工程 ] 菜单中指向 [ 系统设置 ],点击 [ 控制器 /PLC],显示设置画面。
控制器设置
如需显示 [ 特定控制器设置 ] 对话框,可从 [ 控制器 /PLC] 的 [ 特定控制器的设置 ] 中选择外接控制器,
(2 线 )
( 第 13 页 )
SIMATIC S7-300 系列
CPU312IFM CPU313 CPU314 CPU314IFM CPU315 CPU315-2 DP CPU316 CPU316-2 DP CPU318-2
CPU 上的 MPI 接口
RS-422/485 (2 线 )
设置示例 2 ( 第 10 页 )
(3) 在菜单栏的 [PLC] 中选择 [Type]。
(4) 将弹出 [PLC Type] 对话框。根据所连接的 PLC 类型进行选择,之后点击 [OK]。
(5) 点击菜单中的 [System Block],根据实际连接到人机界面的端口 (Port0/Port1) 进行设置。
项目
设置描述
PLC Address
SIMATIC S7-400 系列

PROFACE触摸屏-数据记录方法步骤

PROFACE触摸屏-数据记录方法步骤

PROFACE 触摸屏触摸屏——数据记录方法步骤数据记录方法步骤有时需要在触摸屏上批量显示PLC 中的数据,如下图,可以显示生产线A~D 的实时产量,此时,就可以使用触摸屏的数据记录方法来实现。

下面介绍一下PROFACE 触摸屏数据记录方法的设置步骤操作功能说明操作功能说明::触发按钮触发按钮::按下时,触摸屏记录并显示PLC 中指定的数据 响应指示灯响应指示灯::当触摸屏接收PLC 数据时点亮数据满指示据满指示::当记录表格中数据满时常亮报警,点击指示灯或清除数据后灭清除按钮清除按钮::全部清除记录表格中的数据数据模拟数据模拟::模拟生产线A~D 的实时数据★ 在工程管理器中点击“画面/设置”→“数据记录设置”:★ 在弹出的“数据记录窗口”中,点击标签“触发设置”,设置记录触发的相关内容。

注:①记录(开/关)-必须选中此项才能使用数据记录功能②特殊/经济-数据记录两种模式,特殊模式时最多可以记录32个字(见④项中的“字数”),经济模式最多可以记录255个字(此时必须勾选“循环”项,注:自动选中)。

③位/时间方式:记录触发的两种方式。

位方式是以开关量触发数据记录(触摸屏开始记录数据),而时间方式是以指定的时间间隔记录数据。

④数据记录所用的字寄存器相关设置数据记录的起始地址-开始运行数据记录的PLC起始地址。

对于本例来说,即记录生产线A产量的数据寄存器的地址(本例中为D300); 字数-从起始地址开始的待记录数据的寄存器个数,对于全例来说,需要记录生产线A~D连续4个生产线的产量,需要4个寄存器,因此设置为4。

如果设置的字数小于实际要记录的个数,则字数以后项目不会显示(如本例中设置为2,则生产线C和D的产量数据则不会记录)。

读取次数-每一块中所记录数据的次数,此数据不能小于记录表中的数据的行数。

如本例中数据记录表中的数据行数设置为8,表明触摸屏记录数据8次后,记录表格就会满(数据满指示灯亮)。

因此,对于本例来说,读取次数不能小于8(可以大于8,但会浪费触摸屏的响应时间)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2
警告
触电、爆炸或电弧危险 • 切勿触摸带电端子。否则可能会引起触电或机器故障。 • 请勿使用超过 GP 指定范围的电压。否则可能会引起火灾或触电事故。 • 请勿拆卸或修改 GP。否则可能会引起火灾或触电事故。 • 请勿在存在易燃气体的环境中操作 GP,否则可能会引起爆炸。 • 请注意防止水、液体或金属碎屑进入 GP 内部,否则可能导致 GP 故障或触电事故。允许的污染等级为 2
1) 如果未设置 GP 的 “背光灯控制”而屏幕熄灭,则表明背光灯已烧毁。 2) 如果 GP 的 “背光灯控制”被设置为待机模式,且屏幕熄灭,并且触摸屏幕或执行其他输入操 作也不能恢复显示,则表明背光灯已烧毁。 • 为了防止过多干扰引起的 GP 功能异常,请使用单独的配线槽将所有的 GP 输入 / 输出信号线和所有电源 接线或电源电缆分开。 不遵照上述指示操作可能引致死亡、严重伤害或意外的设备损坏。
非产品缺陷。 • 为防止出现残影:
* 准备在较长时间内显示同一画面时,请设置 GP 的显示 “OFF”功能。 * 请定期切换画面,尽量避免长时间显示同一图像。 • 请注意:使用白色 / 红色 LED 背光灯的 GP 液晶屏,其显示特性会逐渐改变,原因是背光灯 LED 的老化。 届时白色液晶屏看上去会有些发蓝。
© 2009 Copyright Digital Electronics Corporation. All rights reserved.
本手册中使用的产品名称是相关所有者的商标 / 注册商标。
1
基本安全事项
本手册包含正确、安全地操作 GP 所必须遵循的步骤。请仔细阅读本手册以及相关内容以了解 GP 的正确操作 方法和功能。
注意
眼部刺激
• 液晶屏含有较强的刺激物。如果液晶面板损坏致使液体进入眼睛,请用清水持续冲洗眼睛 15 分钟并及时 就医。
不遵照上述指示操作可能导致伤害。
数据丢失
• 请务必备份 GP 画面数据,预防意外丢失。 不遵照上述指示操作可能导致数据丢失。
注意
注意
正确处置设备
• 设备处置须符合或依照用户所在国家的工业设备处置标准。 不遵照上述指示操作可能导致设备或环境损坏。
4
警告
意外设备运行或失控
• 连接到 GP 的电缆应使用电缆夹进行固定,以免电缆的重量或拉力加到接头或端子上。 • 请确保所有电缆接头都牢固连接到 GP 上。如果连接松动,可能会产生错误的输入或输出信号。 • 请勿用力或用硬物按压 GP 的显示屏,否则会损坏显示屏。此外,也不要用尖锐物体按压触摸面板 ( 如铅
安全标记
在本手册中,为了正确使用 GP 产品,使用下列标记表示需特别注意的安全注意事项。这些标记代表下列级别 的危险警示:
危险
危险表示可能导致严重伤害甚至死亡的危险情形。
警告
警告表示可能导致严重伤害甚至死亡的潜在危险情形。
注意
注意表示可能导致轻微或中度伤害的潜在危险情形。
注意
注意,带有安全警示符号,表示可能导致设备损坏的潜在危险情形。
/otasuke/
符号说明
本手册使用以下符号:
䞡㽕
画面和逻辑编程软件 PLC *
⊼䞞
খ䯙
表示警告或产品限制。请务必按照相应的说明操作人机界面,以确保安全。 指 GP-Pro EX 软件。 可编程逻辑控制器 (Programmable Logic Controller) 的缩写。 表示有用或重要的补充信息。 包含补充或有用的信息。 表示包含相关信息的页面。
7
GP-4100 系列型号说明
型号
G P 41 0 * * 1 D
A BC D E
A
1
GP4100 系列 (3.4 英寸, 200 x 80 像素 )
B
0
普通分辨率
4
以太网机型
5 C
6
RS-232C 型 RS-422/485 型
7
RS-485( 隔离 ) 型
G D
W
STN 伪彩单色 ( 绿 / 橙 / 红 ) STN 伪彩单色 ( 白 / 粉 / 红 )
级。 • 为避免触电或设备损坏,在安装 GP 或连接 GP 导线之前,请务必拔下 GP 的电源插头。 • 应仔细检查 GP 的接线,确认工作电压和接线端子的位置都正确无误。如果电压或接线端子位置错误,可
能会引起火灾或事故。 • 请使用指定扭矩拧紧 GP 接线端子的螺钉。如果未拧紧这些螺钉,可能会造成短路、火灾或主机故障。 • 确保没有金属颗粒或碎线头掉入 GP 内。否则可能会引起火灾、故障或主机误动作。 • 为了防止触电,请在 GP 接线之前拔下 GP 的电源线。 • 请确保 GP 的地线独立于其他设备的地线单独接地。另外,接地电阻必须小于 100W,请使用
2mm2(14AWG) 或更粗的导线,或参照当地适用标准。否则,可能会引起触电事故或设备故障。 • 为避免触电事故,在清洁 GP 或拧紧 / 拧松电源端子固定螺丝之前,请务必拔下 GP 的电源插头。 • 在 GP 开机后,请勿连接或断开主机和 GP 的通讯电缆。 不遵照上述指示操作可能引致死亡、严重伤害或意外的设备损坏。
GP-4100㋏߫
⹀ӊ᠟‫ݠ‬
前言
感谢您购买 Pro-face 的 GP-4100 系列可编程人机界面 ( 以下简称为 “GP” )。 在操作 GP 前,请务必仔细阅读本手册,以熟悉 GP 的操作流程和特性。
声明
1. 除用户个人使用外,如未经过 Pro-face 的允许,禁止完全或部分复制本手册的内容。 2. 本手册中包含的所有信息如有更改,恕不另行通知。 3. 如果您在本手册中发现任何错误或疏漏,请与 Pro-face 联系。 4. Pro-face 对用户因使用本产品所引起的伤害、损失以及所引发的第三方责任概不负责,敬请谅解。
DC 电源接头 (1)
( 适用于以太网机型 和部分机型*1 )
( 已装在 GP 上 )
*1 具有下述电源接头类型的机型无此接头。
该产品经过精心包装。但是,如果您发现任何损坏或项目缺失,请立即联系当地 GP 代理商。
9
UL/c-UL 认证
• 获得 UL 认证的产品
工业控制设备
参阅 UL508
适用于 I 级 2 区, A、 B、 C、 D 组危险 环境或无危险环境。
E
D
使用 24V 直流电源。
GP4100 系列型号
系列
名称 GP-4104
GP4000 系列 GP-4100 系列
GP-4105 GP-4106
GP-4107
机型
GP4104G1D GP4104W1D
GP4105G1D GP4105W1D
GP4106G1D GP4106W1D
GP4107G1D GP4107W1D
6
关于手册
关于 GP4100 系列的详细信息,请参阅以下手册。 • 维护 / 故障排除手册
有关离线设置的信息,请参阅维护 / 故障排除手册 ( 离线设置指南 )。 • GP-Pro EX 控制器 /PLC 连接手册 • GP-Pro EX 参考手册 可从 Pro-face 的技术支持中文网站 “Otasuke Pro!”下载这些手册。
• 不同液晶屏在亮度和色调上会有轻微差异。使用多台同系列产品时请明确这一问题。 • 由于环境温度的差异,液晶屏的显示有时会发白 ( 高温时 ),有时会发黑 ( 低温时 )。这是 LCD 的固有特征,
并非产品缺陷。 • 有些 GPGP 的液晶屏上会有亮点或暗点。这是 LCD 的固有特征,并非产品缺陷。 • 画面图像的边缘可能会出现拖尾或串扰现象。这是 LCD 的固有特征,并非产品缺陷。 • 从规定的角度范围以外观察时, GP 液晶屏显示的颜色会有差异。这是 LCD 的固有特征,并非产品缺陷。 • 如果同一图片在 GP 屏幕上显示的时间较长,那么切换图片后可能会出现残影。这是 LCD 的固有特征,并
腐蚀性化学品:酸、碱、含盐液体 易燃化学品:有机溶剂 • 请勿使用油漆稀释剂或有机溶剂来清除 GP 表面的灰尘或油污。可使用蘸有稀释洗涤剂的软布进行擦洗。 • 请勿在阳光直射的环境中使用或存放 GP,否则阳光中的紫外线可能造成 LCD 损坏。 • 请勿在低于 GP 规格建议的温度下存放 GP。否则会造成 LCD 显示屏中的液体凝结,从而损坏 LCD。 此外,如果存放 GP 的环境温度高于指定范围, LCD 屏的液体将变为等向性阵列,从而对 LCD 造成无法 挽回的损害。因此,请务必在规定温度范围内存放人机界面。 • 在 GP 关机后,请等待几秒钟后再开机。重启过快可能会造成 GP 运行异常。 不遵照上述指示操作可能引致死亡、严重伤害或意外的设备损坏。
请参阅 “产品列 表”中的 [d]
• 产品列表
产品型号
GP4104G1D GP4104W1D GP4105G1D GP4105W1D GP4106G1D GP4106W1D GP4107G1D GP4107W1D
注册型号
3910017-11 3910017-12 3910017-01 3910017-02 3910017-03 3910017-04 3910017-05 3910017-06
ANSI/ISA12.12.01
请参阅 “产品列 表”中的 获得 c-UL 认证的产品
处理控制设备
请参阅 CSA-C22.2 No.142
适用于 I 级 2 区, A、 B、 C、 D 组危险 环境或无危险环境。
请参阅 CSA-C22.2 No.213
请参阅 “产品列 表”中的 [c]
笔或螺丝刀的尖端 ),否则容易损坏触摸面板。 • 请勿在温度超过指定范围的环境中安装 GP。否则可能导致主机发生故障。 • 为了防止 GP 内部温度过高,请勿遮挡 GP 背面的通风口。 • 请勿在可能发生温度剧烈变化的环境中使用 GP。否则可能会造成 GP 内部结露,从而导致 GP 故障。 • 请勿在阳光直射、高温、灰尘过多、潮湿或震动的环境中使用或存放 GP。 • 请勿在存在挥发性化学品或化学气体的环境中使用或存放 GP。
相关文档
最新文档
