高塔施工测量技术方案及详细操作流程

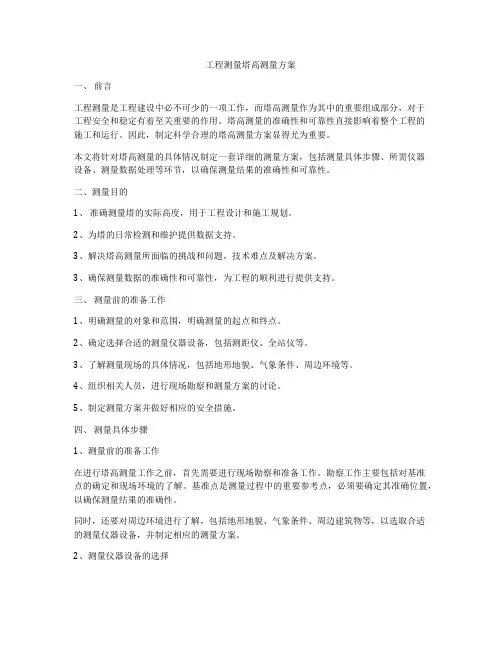

工程测量塔高测量方案
工程测量塔高测量方案一、前言工程测量是工程建设中必不可少的一项工作，而塔高测量作为其中的重要组成部分，对于工程安全和稳定有着至关重要的作用。
塔高测量的准确性和可靠性直接影响着整个工程的施工和运行。
因此，制定科学合理的塔高测量方案显得尤为重要。
本文将针对塔高测量的具体情况制定一套详细的测量方案，包括测量具体步骤、所需仪器设备、测量数据处理等环节，以确保测量结果的准确性和可靠性。
二、测量目的1、准确测量塔的实际高度，用于工程设计和施工规划。
2、为塔的日常检测和维护提供数据支持。
3、解决塔高测量所面临的挑战和问题，技术难点及解决方案。
3、确保测量数据的准确性和可靠性，为工程的顺利进行提供支持。
三、测量前的准备工作1、明确测量的对象和范围，明确测量的起点和终点。
2、确定选择合适的测量仪器设备，包括测距仪、全站仪等。
3、了解测量现场的具体情况，包括地形地貌、气象条件、周边环境等。
4、组织相关人员，进行现场勘察和测量方案的讨论。
5、制定测量方案并做好相应的安全措施。
四、测量具体步骤1、测量前的准备工作在进行塔高测量工作之前，首先需要进行现场勘察和准备工作。
勘察工作主要包括对基准点的确定和现场环境的了解。
基准点是测量过程中的重要参考点，必须要确定其准确位置，以确保测量结果的准确性。
同时，还要对周边环境进行了解，包括地形地貌、气象条件、周边建筑物等，以选取合适的测量仪器设备，并制定相应的测量方案。
2、测量仪器设备的选择性。
其中，全站仪是一种常用的测量仪器，可以用于测量塔的实际高度。
此外，还需要选择一些其他的辅助设备，如测距仪、水准仪等，以提高测量工作的效率和精度。
3、测量方案的制定制定科学合理的测量方案是确保测量结果准确性的关键步骤。
在制定测量方案时，需要考虑到实际测量的难点和问题，以及选取合适的测量方法和工具。
同时，需要对测量过程中可能存在的风险进行充分的评估和预防，采取相应的安全措施，以确保测量工作的顺利进行。
高层建筑工程测量施工方案
高层建筑工程测量施工方案引言高层建筑的建设对测量工作者提出了更高的要求。
因为高层建筑的结构较为复杂，施工中的地形条件也不尽相同。
理性规划施工方案以及科学地指定测量任务，将能够有效提高工作效率和成功完成工程的几率。
工程情况概括本项目是一座高层建筑的施工工程，高度为160米，地上共有40层，地下2层。
建筑面积共计50000平方米。
建筑结构采用框架结构，建筑地段所处位置复杂，无法直观且准确地感知周围环境。
测量任务及依据1.建筑布置控制网的建设建筑布置控制网是建筑测量中的第一步，也是关键步骤。
控制网采用GPS方式建设，建立数个GPS基站和控制点。
控制点的建立应该比较密集，采用数字高程模型方式进行高程基准，以保证建筑的平面和高程精度。
2.建筑墙体纵横截面测量采用激光测距仪或全站仪方式进行建筑墙体纵横截面的测量。
建筑墙体纵横截面是衡量墙体厚度和坐标精度最朴素的方法。
在高层建筑测量过程中，要特别注意建筑内部结构和外部地形对墙体测量工作的干扰。
3.建筑楼层平面测量采用全站仪或者电子经纬仪进行测量，通过输入测站坐标和目标点坐标，实现对楼层平面测量控制和楼板坐标测量。
在实际施工中，楼层平面测量的精度要求非常高，所以需要根据测量距离和地形因素进行合理的误差控制。
4.建筑构造控制测量对高层建筑的主体构造点进行测量和控制，保证建造的结构符合设计要求，建筑结构稳固，安全可靠。
其中，对建筑标高进行精准高程测量是非常关键的。
5.距离、角度、高差和设备坐标的定位测量为建筑开展一系列工序提供参考，比如钢梁、管道的安装、电缆的布线等。
采用全站仪进行测量，注意测量控制数据的精准度和误差控制，并结合实际施工过程对测量数据进行合理的解释，并对测量结果加以记录和归档。
测量成果展示测量成果应以CAD设计图及Excel表格的形式呈现，通过多重方式展示出测量成果的全貌和细节。
其中，CAD设计图应该是较为直观的呈现方式，可以展示建筑的平面、剖面、散点等具体信息；而Excel表格应显示出各类测量数据，如建筑平面尺寸、墙体厚度、建筑面积等。

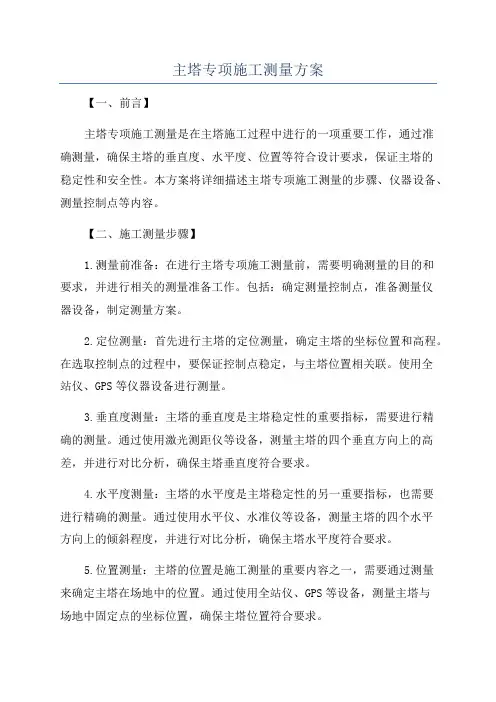

主塔专项施工测量方案
主塔专项施工测量方案【一、前言】主塔专项施工测量是在主塔施工过程中进行的一项重要工作，通过准确测量，确保主塔的垂直度、水平度、位置等符合设计要求，保证主塔的稳定性和安全性。
本方案将详细描述主塔专项施工测量的步骤、仪器设备、测量控制点等内容。
【二、施工测量步骤】1.测量前准备：在进行主塔专项施工测量前，需要明确测量的目的和要求，并进行相关的测量准备工作。
包括：确定测量控制点，准备测量仪器设备，制定测量方案。
2.定位测量：首先进行主塔的定位测量，确定主塔的坐标位置和高程。
在选取控制点的过程中，要保证控制点稳定，与主塔位置相关联。
使用全站仪、GPS等仪器设备进行测量。
3.垂直度测量：主塔的垂直度是主塔稳定性的重要指标，需要进行精确的测量。
通过使用激光测距仪等设备，测量主塔的四个垂直方向上的高差，并进行对比分析，确保主塔垂直度符合要求。
4.水平度测量：主塔的水平度是主塔稳定性的另一重要指标，也需要进行精确的测量。
通过使用水平仪、水准仪等设备，测量主塔的四个水平方向上的倾斜程度，并进行对比分析，确保主塔水平度符合要求。
5.位置测量：主塔的位置是施工测量的重要内容之一，需要通过测量来确定主塔在场地中的位置。
通过使用全站仪、GPS等设备，测量主塔与场地中固定点的坐标位置，确保主塔位置符合要求。
6.数据处理与分析：在进行测量后，需要对所得到的测量数据进行处理和分析。
将测量数据输入计算机软件，进行数据处理，得出测量结果。
根据设计要求和施工要求，对测量结果进行分析，确定主塔的垂直度、水平度、位置等是否符合要求。
【三、测量仪器设备】1.全站仪：用于主塔的定位测量、位置测量等工作。
具备较高的测量精度和稳定性。
2.激光测距仪：用于主塔垂直度测量，具备快速、准确的测量特点。
3.水平仪、水准仪：用于主塔水平度测量，具备较高的水平度测量精度。
4.GPS：用于主塔的定位测量、位置测量等工作。
具备全球定位系统的功能。
【四、测量控制点】1.定位控制点：选取场地中固定位置的控制点作为主塔的定位基准点，具有稳定性和可复现性。
高层建筑工程施工测量方案及方法
高层建筑工程施工测量方案及方法一、引言高层建筑工程施工测量是指在高层建筑施工过程中进行的各种测量工作，包括建筑物的基准测量、地形测量、建筑物的外观测量、结构尺寸测量、设备安装位置测量等。
准确的施工测量是高层建筑施工的重要保证，它直接影响到施工质量和工期。
二、施工测量方案1.建立测量基准建立测量基准是高层建筑施工测量的首要任务。
可以利用大地水准测量和全站仪测量等方法建立建筑物的基准点，并进行相应的测量标志物的设置。
在测量过程中，要注意合理布设测量控制点，确保施工过程中的测量数据的准确性和可靠性。
2.地形测量地形测量是高层建筑施工的前期准备工作，它可以提供施工场地的地势和地貌信息，为施工设计和施工方案提供依据。
地形测量可以采用导线测量、全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理，得到详细的地形图和剖面图，为后续的施工提供参考。
3.建筑物外观测量建筑物的外观测量主要是为了控制建筑物的形状和尺寸，以及建筑物与周围环境的协调。
建筑物的外观测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过地理信息系统进行处理和分析。
在进行建筑物外观数量测量时，要特别注意测量设备的准确性和测量操作的规范性。
4.结构尺寸测量结构尺寸测量是高层建筑施工中非常重要的一项工作，它可以通过测量建筑物的各种尺寸参数来控制建筑物的形态和结构的稳定性。
结构尺寸测量可以采用全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行结构尺寸测量时，要特别注意测量设备的准确性和测量操作的规范性。
5.设备安装位置测量设备安装位置测量是高层建筑施工中的一项重要任务，它可以确保设备的位置准确、与结构的连接牢固，以及为后续的设备运行和维护提供便利。
设备安装位置测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过计算机软件进行处理和分析。
在进行设备安装位置测量时，要特别注意测量设备的准确性和测量操作的规范性。

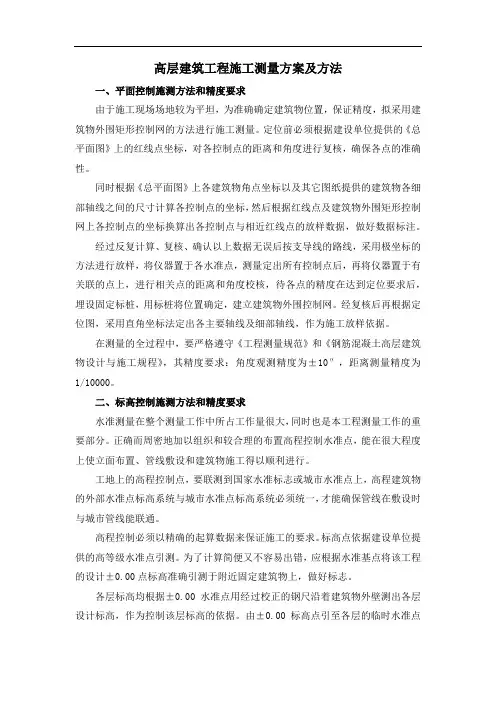

高层建筑工程施工测量方案及方法
高层建筑工程施工测量方案及方法一、平面控制施测方法和精度要求由于施工现场场地较为平坦，为准确确定建筑物位置，保证精度，拟采用建筑物外围矩形控制网的方法进行施工测量。
定位前必须根据建设单位提供的《总平面图》上的红线点坐标，对各控制点的距离和角度进行复核，确保各点的准确性。
同时根据《总平面图》上各建筑物角点坐标以及其它图纸提供的建筑物各细部轴线之间的尺寸计算各控制点的坐标，然后根据红线点及建筑物外围矩形控制网上各控制点的坐标换算出各控制点与相近红线点的放样数据，做好数据标注。
经过反复计算、复核、确认以上数据无误后按支导线的路线，采用极坐标的方法进行放样，将仪器置于各水准点，测量定出所有控制点后，再将仪器置于有关联的点上，进行相关点的距离和角度校核，待各点的精度在达到定位要求后，埋设固定标桩，用标桩将位置确定，建立建筑物外围控制网。
经复核后再根据定位图，采用直角坐标法定出各主要轴线及细部轴线，作为施工放样依据。
在测量的全过程中，要严格遵守《工程测量规范》和《钢筋混凝土高层建筑物设计与施工规程》，其精度要求：角度观测精度为±10″，距离测量精度为1/10000。
二、标高控制施测方法和精度要求水准测量在整个测量工作中所占工作量很大，同时也是本工程测量工作的重要部分。
正确而周密地加以组织和较合理的布置高程控制水准点，能在很大程度上使立面布置、管线敷设和建筑物施工得以顺利进行。
工地上的高程控制点，要联测到国家水准标志或城市水准点上，高程建筑物的外部水准点标高系统与城市水准点标高系统必须统一，才能确保管线在敷设时与城市管线能联通。
高程控制必须以精确的起算数据来保证施工的要求。
标高点依据建设单位提供的高等级水准点引测。
为了计算简便又不容易出错，应根据水准基点将该工程的设计±0.00点标高准确引测于附近固定建筑物上，做好标志。
各层标高均根据±0.00水准点用经过校正的钢尺沿着建筑物外壁测出各层设计标高，作为控制该层标高的依据。

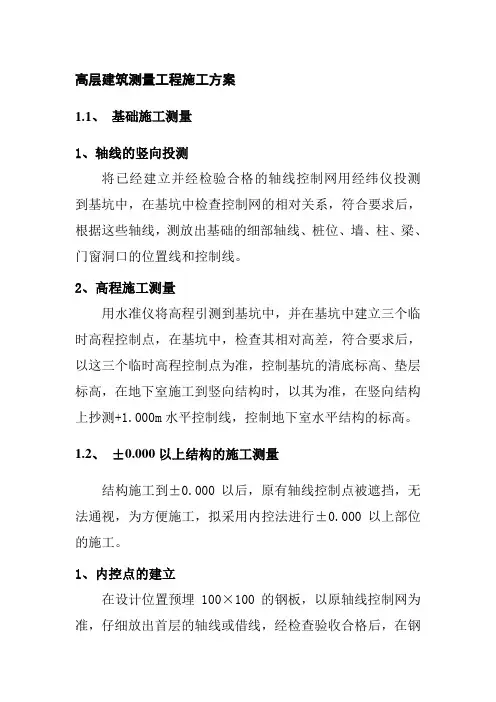

高层建筑测量工程施工方案
高层建筑测量工程施工方案1.1、基础施工测量1、轴线的竖向投测将已经建立并经检验合格的轴线控制网用经纬仪投测到基坑中，在基坑中检查控制网的相对关系，符合要求后，根据这些轴线，测放出基础的细部轴线、桩位、墙、柱、梁、门窗洞口的位置线和控制线。
2、高程施工测量用水准仪将高程引测到基坑中，并在基坑中建立三个临时高程控制点，在基坑中，检查其相对高差，符合要求后，以这三个临时高程控制点为准，控制基坑的清底标高、垫层标高，在地下室施工到竖向结构时，以其为准，在竖向结构上抄测+1.000m水平控制线，控制地下室水平结构的标高。
1.2、±0.000以上结构的施工测量结构施工到±0.000以后，原有轴线控制点被遮挡，无法通视，为方便施工，拟采用内控法进行±0.000以上部位的施工。
1、内控点的建立在设计位置预埋100×100的钢板，以原轴线控制网为准，仔细放出首层的轴线或借线，经检查验收合格后，在钢板上标出并用钢针划出内控点位置，将建筑物外部控制点转移至内部时，内控点的投点允许误差为1.5mm，内控点布设须与施工流水段划分相一致。
2、轴线的竖向投测施工到±0.000以上各层时，在内控点的正上方的楼板上预留150×150洞口，将激光准直仪安置在内控点上，向施工面上投射激光束，在施工面上设置接收装置，从而在施工面上获得内控点的位置。
轴线竖向投测的允许误差应符合相关规范要求如下：3、各部位的放线施工层放线时，先在结构平面上校核投测轴线，闭合后再测设细部轴线，并以其为准，放出柱、梁、门窗洞口的位置线及控制线。
各部位放线的允许误差应符合规范要求如下：4施工到首层竖向结构时，以高程控制点为准，在首层竖向结构上抄测结构标高+1.000m水平控制线，并在建筑的结构外侧便于向上拉尺处选取三点，作好标记，用钢尺向上传递，拉尺时须对钢尺进行拉力及温度改正；施工层抄平之前，先校测首层传递上来的三个标高点，当较差小于3mm时，以其平均点引测水平线。
高层建筑施工测量施工方案
高层建筑施工测量施工方案一、工程概况本高层建筑位于_____市_____区，总建筑面积为_____平方米，地上_____层，地下_____层，建筑高度为_____米。
结构形式为_____，基础类型为_____。
二、施工测量准备（一）技术准备1、熟悉施工图纸，了解设计意图，掌握建筑物的各种尺寸和标高。
2、学习和掌握施工测量规范和标准，制定施工测量方案。
（二）仪器准备1、配备高精度的全站仪、水准仪、激光铅垂仪等测量仪器，并确保仪器经过检定合格且在有效期内。
2、准备好测量所需的钢尺、塔尺、对讲机等辅助工具。
（三）人员准备成立专业的测量小组，由经验丰富的测量工程师担任组长，组员具备相应的测量技能和资质。
三、测量控制网的建立（一）平面控制网1、根据建设单位提供的控制点，采用全站仪进行测设，建立本工程的平面控制网。
2、控制点应选在通视良好、便于保护、不受施工影响的地方，并设置明显的标志。
3、对平面控制网进行定期复测，确保其精度满足施工要求。
（二）高程控制网1、依据建设单位提供的水准点，采用水准仪进行引测，建立本工程的高程控制网。
2、水准点应设置在稳固、不易被破坏的地方，并做好保护措施。
3、对高程控制网进行闭合差检验，确保其精度符合规范要求。
四、基础施工测量（一）土方开挖测量1、根据平面控制网和设计图纸，放出基础开挖线，并撒上白灰。
2、测量开挖深度，控制基底标高，防止超挖或欠挖。
（二）基础垫层测量1、在垫层上投测基础中心线和边线，作为基础模板安装的依据。
2、测量垫层标高，确保垫层平整度符合要求。
（三）基础钢筋绑扎测量1、测量钢筋位置，保证钢筋间距和保护层厚度符合设计要求。
2、对基础柱、墙的插筋位置进行测量放线，确保其位置准确。
（四）基础模板测量1、测量模板的垂直度和平整度，及时调整偏差。
2、检查模板的上口标高，确保基础顶面标高符合设计要求。
五、主体结构施工测量（一）首层施工测量1、在首层地面上设置内控点，内控点应组成闭合图形，便于校核。
高层建筑测量施工方案
高层建筑测量施工方案高层建筑的测量施工是建设过程中的重要环节，它对于确保建筑结构的精确性和安全性至关重要。
本文将针对高层建筑测量施工方案进行详细讨论，包括测量方法、仪器设备、施工流程和质量控制等方面。
一、测量方法1. 形象图测量法形象图测量法是高层建筑测量中常用的方法之一。
通过利用形象图和台阶标尺等辅助工具，在建筑平面上进行测量，以确定建筑物的长度、宽度、高度等基本参数。
2. 光电测距法光电测距法利用激光器和接收器的组合来测量建筑物的高度和距离。
激光器发射的激光束被建筑物的表面反射后，由接收器接收到，并根据时间差计算出距离和高度信息。
3. 水平仪测量法水平仪测量法是一种测量建筑物垂直度和水平度的方法。
通过使用水平仪等仪器，在建筑物各个平面上测量水平和垂直线，以确保建筑物各个部分的垂直度和水平度符合要求。
二、仪器设备1. 激光测距仪激光测距仪是高层建筑测量中不可或缺的仪器之一。
它能够快速、准确地测量建筑物的高度和距离，并具有高度自动化和数字化的特点。
2. 全站仪全站仪是一种多功能、高精度的测量仪器。
它可以进行水平角、垂直角和距离的同时测量，适用于建筑物各个方面的测量工作。
3. 水平仪水平仪是一种常用的测量仪器，用于测量建筑物的水平度和垂直度。
它有助于确保建筑物建造过程中的准确性和稳定性。
三、施工流程1. 测量前准备在进行高层建筑的测量施工前，需要进行充分的准备工作。
包括确定测量目标、选择合适的测量方法和仪器设备、制定测量方案等。
2. 测量操作在测量操作过程中，测量人员需要按照测量方案进行工作。
他们应熟练掌握测量仪器的使用方法，准确测量建筑物的各项参数，并记录数据以备后期使用。
3. 数据处理与分析测量数据的及时处理与分析是确保施工质量的关键。
测量人员需要利用计算机软件等工具对测量数据进行处理，以获得准确的结论和建议。
4. 质量控制高层建筑测量施工的质量控制是整个施工过程中的重要环节。
测量人员需要定期检查施工结果，进行必要的调整和修改，以确保建筑物的精确性和安全性。
高层建筑施工测量施工方案
高层建筑施工测量施工方案1. 引言高层建筑的施工测量是施工过程中的关键环节之一，它对整个建筑工程的质量和安全具有重要影响。
本文档将介绍高层建筑施工测量的施工方案，包括测量方法、测量仪器和测量数据处理等内容，以确保施工过程的准确性和高效性。
2. 测量方法2.1 站面测量站面测量是高层建筑施工中常用的一种测量方法，其主要目的是确定建筑物的平面位置和高程等参数。
常用的站面测量方法包括全站仪法、平面测量法等。
在施工过程中，可以根据需要选择合适的方法进行测量。
2.2 垂直测量垂直测量主要用于测量高层建筑物的垂直位置，包括楼层高度、墙面垂直度等参数。
常用的垂直测量方法包括水准测量法、测斜法等。
在进行垂直测量时，需要注意仪器的准确性和稳定性。
2.3 倾斜测量倾斜测量用于测量高层建筑物的倾斜角度，包括倾斜方向和倾斜程度等参数。
常用的倾斜测量方法包括测斜仪法、全站仪法等。
在进行倾斜测量时，需要注意仪器的灵敏度和精度。
3. 测量仪器3.1 全站仪全站仪是高层建筑施工测量中常用的测量仪器，它具有测量角度、距离和高程等多种功能。
全站仪的优点是测量精度高、操作简便，适用于不同类型的测量任务。
3.2 水准仪水准仪是用于垂直测量的仪器，主要用于测量建筑物的高程差。
水准仪具有稳定性高、测量精度高的特点，但在使用过程中需要考虑温度对测量结果的影响。
3.3 测斜仪测斜仪是用于倾斜测量的仪器，主要用于测量建筑物的倾斜角度。
测斜仪具有响应快、精度高的特点，适用于不同倾斜角度的测量任务。
4. 测量数据处理4.1 数据采集在测量过程中，需要采集各种测量数据，包括角度、距离、高程等参数。
采集数据时应注意仪器的准确性和稳定性，保证数据的可靠性。
4.2 数据处理采集到的测量数据需要进行处理，以得到准确的测量结果。
常用的数据处理方法包括数据平差、数据滤波等。
在数据处理过程中，需要使用专业的数据处理软件，注意数据的处理精度和可靠性。
4.3 数据分析对处理后的测量数据进行分析，可以得到建筑物的各种参数，如平面位置、垂直高度、倾斜角度等。
高塔施工测量技术方案及详细操作流程
⾼塔施⼯测量技术⽅案及详细操作流程⾼塔施⼯测量技术⽅案及详细操作流程⼀、总则斜拉桥(悬索桥)主塔施⼯测量精度要求⾼，难度⼤，施⼯测量⽅法千差万别，各种⽅法精度不⼀，为了更好的规范主塔施⼯测量作业，提⾼作业效率，确保测量精度和产品质量，特编写本⽅法。
我们单位⽬前施⼯或已经施⼯的有关项⽬:武汉天兴洲长江⼤桥、武汉⼆七长江⼤桥、长沙三汊矶湘江⼤桥、重庆⼤佛寺长江⼤桥、厦漳跨海⼤桥、黄冈公铁长江⼤桥、汝郴郴洲⼤桥、浪岐⼤桥等项⽬。
就针对我们⽬前施⼯的情况，对⾼塔施⼯作业的有关技术问题进⾏讨论和介绍，提供⼀些可⾏的测量⽅法供⼤家参考。
⼆、概述主塔主要分为斜拉桥主塔和悬索桥主塔，其施⼯测量的重难点是如何保证塔柱的倾斜度、垂直度和外形⼏何尺⼨以及内部构件的空间位置。
测量的主要内容有：控制⽹复测加密、塔柱基础定位、塔柱的中⼼线放样、⾼程传递、各节段劲性⾻架的定位与检查、索道管定位、模板定位与检查、预埋件定位、各节段竣⼯测量、施⼯中的主塔沉降变形观测和塔梁同步施⼯中主塔测量控制等。
三、主塔施⼯测量流程四、主塔施⼯测量依据和精度要求1. 测量依据（制定的测量⽅案和施⼯⽅案）2. 规范要求注：H为索塔⾼度（mm）铁路⼯程测量规范主索鞍安装精度实测项⽬--------公路桥形涵施⼯技规范3. 施⼯合同有特别要求的，按照其要求的精度施测（如武汉天兴洲长江⼤桥、武汉⼆七长江⼤桥、黄冈公铁长江⼤桥等项⽬按塔段的摸板平⾯轴线位置与设计位置的差≤5mm；锚垫板中⼼位置偏差≤5mm；索道管轴线偏差≤5′；塔拄的倾斜度应该满⾜塔⾼的1/3000且不⼤于30mm。
）五、测量准备⼯作1. ⽅案制定与审核由于主塔施⼯测量精度⾼，⼀般距离岸上控制点较远，测量精度受仪器⾃⾝误差和外界环境的影响较⼤，尤其是夜间测量和雾天测量时，影响更为显著。
塔⾝受到⽇照和风⼒等作⽤，会发⽣倾斜和扭转，给塔⾝模板检查和索道管定位等测量作业带来困难，特别是钢梁架设挂索和塔⾝同步施⼯时，使测量作业更为困难。
超高层建筑测量工程专项施工方案
超高层建筑测量工程专项施工方案一、前期准备工作：1.组建测量工程小组：成立专门负责测量工程的小组，明确各成员的职责和责任。
2.调查资料收集：获取有关超高层建筑的设计图纸、工艺规程等相关资料，并进行分析研究。
二、建立控制网：1.按照设计要求确定控制点的数量和位置，选定主控制点和辅助控制点。
2.利用全站仪进行控制点的布设和测量，确保控制点的精度和准确性。
三、测量和放线工作：1.根据设计图纸和控制网，进行超高层建筑的各个部位的测量和放线工作，包括平面测量、高程测量等。
2.通过全站仪、测量仪器等设备进行测量，并记录测量结果。
四、实施监测：1.对超高层建筑的结构变形、变位进行连续监测，以确保建筑结构的稳定性和安全性。
2.使用变形监测仪等设备进行数据采集和分析，及时发现并处理结构变形和异常情况。
五、测量数据处理和报告：1.对测量数据进行合理的处理和分析，消除误差，得出最终的测量结果。
2.撰写详细的测量报告，包括测量原始数据、处理结果、变形监测数据等，供工程管理人员参考和使用。
六、质量控制和安全管理：1.严格按照相关标准和规范进行测量工作，保证测量的准确性和可靠性。
2.建立健全的安全管理制度，确保施工过程中的安全，防止意外和事故的发生。
七、定期检查和维护：1.定期对测量仪器和设备进行检查和维护，确保其正常运行。
2.定期对测量工程的数据和结果进行复核和验证，确保其准确性和可靠性。
总结超高层建筑测量工程专项施工方案是确保超高层建筑工程顺利进行的重要保障。
通过前期准备工作、控制网的建立、测量和放线工作、实施监测、数据处理和报告、质量控制和安全管理以及定期检查和维护等环节，可以确保测量工作的准确性和可靠性，保证超高层建筑工程的安全稳定。
测试塔工程测量专项施工方案
测试塔工程测量专项施工方案一、项目概述测试塔工程是为了测试建筑结构的稳定性、安全性以及材料的可靠性而进行的一项工程。
本次测试塔工程是针对高层建筑进行的，主要包括塔身测量、基坑测量、超高层测量等测试内容。
本文将详细阐述测试塔工程的测量方案和施工流程。
二、测量方案1.测量仪器及设备本方案使用的测量仪器主要包括全站仪、水准仪、三角测量仪、测深仪等。
2.测量控制网的布设在进行测量前，首先需要布设测量控制网，以提供准确的测量基准。
测量控制网的布设需遵循以下原则：（1）网点数量：根据工程的复杂程度和要求，合理确定测量控制网的网点数量。
（2）网点位置：测量控制网的网点位置应覆盖整个测试塔范围，并与建筑物的重点构件相对应。
（3）测量控制网的层次：测量控制网需按照不同精度要求划分为不同层次，以满足不同测量任务的要求。
3.测量方法（1）塔身测量：采用全站仪进行立面和平面的测量，获取测试塔各层的平面布置图和立面图，包括高度、轮廓等。
（2）基坑测量：在基坑施工前后进行测量，包括基坑的平面尺寸、深度等。
（3）超高层测量：采用水准仪、三角测量仪等进行高度测量，获取超高层建筑的高度、楼层高程等数据。
4.数据处理与分析（1）测量数据的处理：将采集到的测量数据进行校正、平差和数据分析，确保数据的准确性和可靠性。
（2）数据分析：通过对测量数据进行分析，得出测试塔构件的变形、位移等信息，并与设计要求进行对比。
三、施工流程1.测量控制网的布设（1）确定测量控制网的网点数量和位置。
（2）在测试塔的基础及周围布设测量控制网。
2.塔身测量（1）使用全站仪进行测试塔的平面和立面测量。
（2）根据实际情况选择不同的测量方式和测量点，保证测量的准确性。
3.基坑测量（1）在基坑施工前进行基坑测量，获取基坑的设计尺寸和位置。
（2）在基坑施工完成后进行基坑测量，获取基坑的实际尺寸和位置。
4.超高层测量（1）使用水准仪进行高程测量，获取超高层建筑的高度和楼层高程。
超高层施工测量方案
超高层施工测量方案1. 引言超高层建筑施工的测量工作是确保建筑结构精度和质量的关键环节。
合理的施工测量方案能够提高施工效率，降低工程风险，确保施工质量。
本文将介绍超高层施工测量的基本原理和方案，以及常用的测量仪器和技术手段。
2. 测量原理超高层建筑的施工测量主要包括桩基测量、造型测量和变形监测。
其中桩基测量用于确定超高层建筑的基础位置和地层情况；造型测量用于确保超高层建筑的形状和尺寸符合设计要求；变形监测用于监测超高层建筑在施工和使用过程中的变形情况。
在超高层建筑施工过程中，需结合工程施工方案和测量技术，对施工过程进行实时监测和控制。
同时，还需要考虑施工过程中的测量误差和不确定性对结果的影响，并采取相应的校正和补偿措施，以确保测量结果的准确性和可靠性。
3. 测量方案3.1 桩基测量方案桩基测量方案主要包括桩位测量和桩身测量两个方面。
3.1.1 桩位测量桩位测量是确定超高层建筑桩基位置的关键环节。
常用的桩位测量方法包括全站仪法、GNSS测量法和激光雷达测量法等。
在进行桩位测量时，要注意选择适当的测量仪器和参考坐标系，同时还要考虑地形和气象因素对测量结果的影响。
3.1.2 桩身测量桩身测量是确定桩基质量和地层情况的重要手段。
常用的桩身测量方法包括超声波测量、埋设传感器测量和窄巷摄影测量等。
在进行桩身测量时，要根据实际情况选择合适的测量技术和仪器，同时还要考虑测量误差和不确定性对结果的影响。
3.2 造型测量方案造型测量方案主要用于确保超高层建筑的形状和尺寸符合设计要求。
常用的造型测量方法包括全站仪法、激光扫描法和三维成像法等。
在进行造型测量时，要注意选择适当的测量仪器和扫描参数，同时还要考虑测量误差和不确定性对结果的影响。
3.3 变形监测方案变形监测方案主要用于监测超高层建筑在施工和使用过程中的变形情况。
常用的变形监测方法包括水准测量、测距法和应变测量等。
在进行变形监测时，要根据监测目标的特点选择合适的测量技术和仪器，同时还要考虑监测周期和数据处理方法。
高层建筑测量具体施测程序及步骤
高层建筑测量具体施测程序及步骤1.建立水准控制网根据工程的特点布局、现场的环境条件制订测量施测方案，由建设单位提供的水准控制点(或城市精密导线点)，根据工程的测量施测方案和布网原则的要求建立水准控制网，要求如下：(1)1号楼、2号楼每栋楼周围要布置三个以上水准点；且水准点的间距不大于100m。
(2)在场区内任何地方架设仪器至少后视到两个水准点，并且场区内各水准点构成闭合图形，以便闭合检校。
(3)各水准点要设在建筑物开挖、地面沉降和震动区范围之外，水准点的埋深要符合二等水准测量的要求(大于1.5m)。
根据工程特点，建立合理的水准控制网，与基准点联测，平差计算出各水准点的高程。
2、建立固定的观测路线由场区水准控制网，依据沉降观测点的埋设要求或图纸设计的沉降观测点布点图，确定沉降观测点的位置。
在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。
3．沉降观测根据编制的工程施测方案及确定的观测周期，首次观测应在观测点稳固后及时进行。
首次观测应自地下室基础施工阶段开始，在基础的纵横轴线上(基础局边)按设计好的位置埋设沉降观测点(临时的)，等临时观测点稳固好，进行首次观测。
首次观测的沉降观测点高程值是以后各次观测用以比较的基础，其精度要求非常高，施测时一般用N2 或N3 级精密水准仪，并且要求每个观测点首次高程应在同期观测两次后决定。
随着结构每升高1 层，临时观测点移上1 层并进行观测直到±0.000，再按规定埋设永久观测点(为便于观测可将永久观测点设于+500mm)。
然后每施工1 层就复测一次，直至竣工。
4．将各次观测记录整理检查无误后，进行平差计算，求出各次每个观测点的高程值，从而确定出沉降量。
某个观测点的每周期沉降量： 1 ，，−− = ∆i n i n c H HN 表示某个观测点，I 表示观测周期数( I ＝1，2，3……)且 0 1 H H =累计沉降量： ) (n c c ∑∆ = ∆，n 表示观测点号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高塔施工测量技术方案及详细操作流程一、总则斜拉桥(悬索桥)主塔施工测量精度要求高，难度大，施工测量方法千差万别，各种方法精度不一，为了更好的规范主塔施工测量作业，提高作业效率，确保测量精度和产品质量，特编写本方法。
我们单位目前施工或已经施工的有关项目:武汉天兴洲长江大桥、武汉二七长江大桥、长沙三汊矶湘江大桥、重庆大佛寺长江大桥、厦漳跨海大桥、黄冈公铁长江大桥、汝郴郴洲大桥、浪岐大桥等项目。
就针对我们目前施工的情况，对高塔施工作业的有关技术问题进行讨论和介绍，提供一些可行的测量方法供大家参考。
二、概述主塔主要分为斜拉桥主塔和悬索桥主塔，其施工测量的重难点是如何保证塔柱的倾斜度、垂直度和外形几何尺寸以及内部构件的空间位置。
测量的主要内容有：控制网复测加密、塔柱基础定位、塔柱的中心线放样、高程传递、各节段劲性骨架的定位与检查、索道管定位、模板定位与检查、预埋件定位、各节段竣工测量、施工中的主塔沉降变形观测和塔梁同步施工中主塔测量控制等。
三、主塔施工测量流程四、主塔施工测量依据和精度要求1. 测量依据（制定的测量方案和施工方案）2. 规范要求注：H为索塔高度（mm）铁路工程测量规范主索鞍安装精度实测项目--------公路桥形涵施工技规范3. 施工合同有特别要求的，按照其要求的精度施测（如武汉天兴洲长江大桥、武汉二七长江大桥、黄冈公铁长江大桥等项目按塔段的摸板平面轴线位置与设计位置的差≤5mm；锚垫板中心位置偏差≤5mm；索道管轴线偏差≤5′；塔拄的倾斜度应该满足塔高的1/3000且不大于30mm。
）五、测量准备工作1. 方案制定与审核由于主塔施工测量精度高，一般距离岸上控制点较远，测量精度受仪器自身误差和外界环境的影响较大，尤其是夜间测量和雾天测量时，影响更为显著。
塔身受到日照和风力等作用，会发生倾斜和扭转，给塔身模板检查和索道管定位等测量作业带来困难，特别是钢梁架设挂索和塔身同步施工时，使测量作业更为困难。
所以在进行施工测量作业时，必须从仪器人员配置、测量定位、精度控制等方面，根据施工组织设计，结合项目施工特点，编制切实可行详细主塔施工测量方案。
2. 设计图纸核对接到设计图纸和施工图纸后，测量人员必须与施工技术人员一起会审图纸（包括：主塔结构形式、设计尺寸、倾斜度；横梁的设计尺寸；索道管的高程、平面坐标和倾角、长度；塔梁几何关系；施工方法等），领会设计意图，及时复核图纸中提供的各项数据有无错误，对缺失的相关参数以及有疑问的地方及时与设计单位和监理单位沟通，无误后方可进行内业计算，准备测量作业。
在接收到有关设计变更后，及时做好设计变更台账，在原图纸上标示变更内容并签名确认。
同时更新测量数据，告知所有测量人员，以免用错图纸和数据。
3. 控制网复测与加密(1) 建立独立坐标系一般情况下设计院提供的的控制网坐标系统不是以桥轴线方向进行定位定向,这使测量数据的计算和复核显得复杂、不便操作,易出错,为了便于测量计算和放样,必要时要建立独立坐标系，将设计坐标系转换为桥梁施工坐标。
独立施工坐标系以主桥轴线为X轴,X 轴指向里程增加方向,垂直桥轴线为Y轴,右侧为正建立，建立后及时报备有关单位。
(2) 控制网复测与加密主塔施工过程的各阶段，应结合施工进行和环境条件，对控制网进行复测和加密。
控制网(加密网)复测周期至少每半年一次，在主塔开工前、下横梁施工完毕、主塔锚固区施工前等重要施工阶段要对控制网进行复测。
平面和高程控制网(加密网)均要求达到国家三等以上测量精度。
业主、设计、监理有要求时，遵从其要求。
天兴洲长江大桥主塔施工测量控制网长江武 昌5#4#3#DQ19DQ17DQ16DQ20武汉二七长江大桥加密控制网示意图JM1JM5JM6黄冈JM3JM23#2#23长江黄冈公铁长江大桥加密控制网4. 仪器设备配备由于主塔施工测量的精度要求高，进行主塔施工需要配备的仪器精度要求为：全站仪为1秒级以上精度，水准仪为DS1级别以上，GPS 动态双频接收机。
所有仪器均要经过国家授权的计量部门检定合格,并定期进行自检自效。
5. 测量数据准备施工前，应根据设计图纸，对桩、承台、塔柱、横梁、索道管等结构物重要特征点的测量数据，用不同方法、两人以上换手计算复核，无误后按规定报批。
六、基础施工测量桩基、承台等基础放样（竣工）可采用GPS-RTK 直接进行三维坐标放样，也可采用全站仪三维极坐标法直接放样，并用水准仪进行高程放样复核。
七、塔柱测量定位1. 下塔柱中心精密定位承台竣工后，根据承台顶面预埋的测量元件设置一个加密控制点，作为下塔柱施工基准点。
平面采用GPS 或全站仪进行施测，按三等以上控制网要求进行，当采用GPS 观测时，为保证控制点测设的精度，必须联测两岸4个控制点，外业观测时段必须不小于两个时段，观测时段长度不低于60分钟。
基准点高程测量应以岸上已知控制点作为起算点，按二等跨河水准测量精度施测，并构成闭合环。
根据下塔柱的设计图纸及塔柱各个方位的倾斜度i 计算出下塔柱各待测特征点的坐标,用三维极坐标法放样并调整劲性骨架的位置和模板位置，精度必须满足规范要求。
高程H 处各特征点的坐标方程式：Xi h f X 01),(+=Yi h f Y 02),(+= 0H H h -=2. 下横梁中心精密定位横梁施工平面测量采用全站仪极坐标法放样，高程测量采用三角高程或水准高程法放样。
当下横梁竣工后，在下横梁中心设置一个加密控制点，作为中塔柱施工测量基准点，该控制点与两岸的多个控制点通视，加密控制点平面测量以多点后方交会的方法施测或用GPS静态测量法施测，精度要求达到三等以上；高程测量采用精密三角高程法传递，并用悬垂钢尺法复核。
在下横梁竣工后，应进行跨距、两主塔的高程系统和轴线联测。
3. 中塔柱测量根据中塔柱的设计图纸及和塔柱各个方位的倾斜度i计算出中塔柱各处各待测特征点的坐标（可以考虑建立数学模型来计算）,可用三维极坐标差分法放样并调整劲性骨架、模板的位置，直到满足规范要求。
同时周期性对中塔施工节段和末节段高程用悬垂钢尺法或其它精密高程测量方法校核，平面位置也要周期性用其它测量方法校核。
4. 上横梁中心定位上横梁(两塔肢合拢节段)施工完成后,在其顶面中心设放加密控制点作为上塔柱施工基准点,平面测量要求同下横梁,并联测两塔和其它相邻墩，高程测量要采用全站仪天顶测距法,用精密三角高程法和悬垂钢尺法校核。
5. 上塔柱测量上主塔主要测量法法：平面可采用极坐标法测量，高程采用三角高程差分法或三角高程测量；或直接采用三维极坐标差分法测量。
在上塔柱施工过程中先根据上塔柱的劲性骨架设计图计算待测各特征点的坐标，调整劲性骨架和模板的位置，直到满足规范要求。
用岸上的控制点，后视下横梁顶（或上横梁顶）的加密控制点，用三角高程差分法和极坐标法对塔柱进行三维测量定位和竣工测量，并周期性复核。
八、高程传递测量1. 高程贯通测量斜拉桥控制网复测、主墩承台竣工、下横梁竣工、上横梁竣工阶段，均要进行贯通测量，高程贯通测量从一岸水准控制点开始，经各墩顶，附合至另一岸水准控制点。
高程贯通测量采用二等跨河水准施测。
2. 高程向上传递方法 (1) 全站仪天顶距法全站仪天顶测距法进行高差测量，其原理如图9.1所示。
B 和a 是处在同一铅垂线上的不同高度的两点，记其高程分别为B h 和ah ， a 、B 两点之间的高差为：ah - B h = i+ b 。
全站仪天顶测距法原理示意图用全站仪的测距功能进行垂直向上测距，则其所测距离b 与仪器高i 之和即为所测高差，从而达到高程传递的目的。
作业时，在待传高程点A 点（如上图）符近适当的位置设置一棱镜，棱镜水平向埋设，采用全站仪测设棱镜坐标，然后在承台上B 点（如上图）处放样该点坐标，这样保证A 点和B 点在同一铅垂线上，全站仪架设在B 点，采用水平视线法测设仪器高，即将全站仪垂直角调到正镱90度和倒镱270度观测已知水准点上的水准尺读数C1，然后将全站仪正倒镱调到0度照准上方的棱镜进行测距，即可实现高程的向上传递。
观测过程中应多测回，以保证高程传递的精度。
（苏通大桥、厦漳大桥在按此方法运用过）(2) 三角高程差分法以测点附近的高程基准点为高程差分点,按实时差分原理，进行三角高程传递。
影响单向三角高程传递精度最主要的因素是地球曲率和大气折光改正，从上式中可以看出，因测点和高程差分点距离相差不大，所以此种方法能很好的消除地球曲率和折光改正。
高精度全站仪在斜拉桥索塔定位过程中，具有实时、快速、直接显示坐标等优点，进行全方位的三维坐标测量。
实际运用过程中利用贯通测量的成果，采用实时差分的原理，以消除或减弱大气折光和误差积累等不利因素的影响。
(3) 悬垂钢尺法在钢尺上先悬挂个15公斤的铁坨，利用水准仪读得在地面A 点上水准尺的读数和竖直悬挂在所测墩身上的钢尺的读数，确定地面至塔身的高差，从而将地面点A 的高程传递到墩身上。
由于受风力及拉力温度的影响，因此测量高差时读取多次读数取平均数使之趋向于真值，钢尺读数按照检定时给出的尺长改正公式进行改正。
()()()()⎥⎦⎤⎢⎣⎡Z -Z ∆++-Z -Z =⎥⎦⎤⎢⎣⎡Z ∆+-+Z +-Z ∆+-+Z +=-=∆R s R s k r r s s R s k r i s H Rs k r i s H H H h k 2cos 2cos sin sin 2cos sin 2cos sin 2112221211222111111k 2222122'12控悬挂钢尺传递高程法九、索道管定位1. 索道管定位测量内容斜拉索道管精密定位是斜拉桥主塔柱施工中一项测量精度要求很高、测量难度极大的工作，斜拉桥索道管的位置及其角度均应准确控制，并符合图纸要求。
索道管的定位精度包括两个方面：一是锚固点空间位置的三维坐标应符合设计要求；二是索道管轴线与斜拉索轴线的相对允许偏差满足设计要求。
根据两方面的要求和斜拉索的结构受力特性，索道管的定位应优先保证其轴线精度，其次才是锚固点位置的三维精度。
索道管轴线与斜拉索轴线的相对偏差主要由索道管两端口中心的相对定位精度决定。
在塔柱不受外力的情况下，定位索道管相对容易。
在要求塔梁同步施工的情况下，塔柱变形复杂，如何确定索道管在成桥后其位置偏差符合规范要求是需要解决的重点。
索道管测量包括索道管的结构尺寸检查，索道管精密安装、索道管竣工。
2. 确定索道管轴线的空间直线方程依据设计图纸给出的索道管参数，将斜拉索中心线分别向xoz 面及yoz 面投影，计算出投影后的截距及斜率，由此可归纳出斜拉索中心线的空间直线方程。
依据设计图纸给出的索道管参数，计算每一个索道管轴线上锚固点和索道管中心出塔点的坐标，计算索道管轴线与X 轴的夹角α；与Y 轴的夹角β；与Z 轴的夹角γ。
