一、高清混合矩阵切换器(HDMI)原理矩阵的接口分为信号输入\输出接口,INPUT 部分为信号输入端,OUTPUT部分为信号输出端。

将信号源(如电脑、DVD机)设备的输出端接入矩阵输入端(INPUT),将矩阵输出端(OUTPUT)接至信号使用设备(如投影机、电视机)的输入接口。

主要按键1、Cancel键(取消键)在任何页面按“Cancel”都会回到待机画面状态。

2、ENTER键(确认键)相当于电脑的回车键,表示进入、确认3、VIDEO键(视频键)视频切换模式按钮4、AUDIO键(音频键)音频切换模式按钮5、AV键(音视频键)音视频同步切换模式按钮6、ALL:所有按钮,输入端口对所有输出端口时使用7、SWITCH切换键按Switch 键进入切换菜单,多次按此键,可以在VIDEO、AUDIO、AV 模式切换。

7.1 AV SWITCH,音视频同时切换。

在这个状态下,用数字键输入输入通道号和输出通道号,然后按OK(Enter)键,实现切换7.2 VIDEO SWITCH,只切换视频,而不切换音频7.3 AUDIO SWITCH,只切换音频,而不切换视频7.4 AV TO ALL,把某路输入音视频同时切换到所有输出7.5 AV N TO N,进行一对一切换,1到1,2到2,3到3,······n到n其它按键(选择了解)POWER:电源指示灯 RUN:矩阵工作指示灯 IR:红外遥控接收头窗口 SAVE:模式保存按钮 MODE:模式调用按钮 ALL:所有按钮,输入端口对所有输出端口时使用 F1:自定义键(默认一一对应) FUN键(功能键):进入功能菜单,多次按此键可以在对应功能间切换。

操作步骤1、通过HDMI接口,将笔记本(信号源)与一号桌插相连。

注:一号桌插对应HDMI矩阵的一号输入口。

2、在矩阵待机状态下两次按SWITCH切换键,出现以下界面:3、在问号处键入数字1,因为步骤1中选择的是1号桌插。

视频矩阵使用说明书

视频矩阵使用说明书

视频矩阵使用说明书
1.将需要输入的视频源(如计算机、DVD、监控摄像头等)通过视频线连接到视频矩阵的输入端口。

2.将需要输出的显示设备(如电视、监视器、投影仪等)通过视频线连接到视频矩阵的输出端口。

3.打开视频矩阵的电源,并进入视频矩阵的设置界面。

4.在设置界面中,您可以选择要显示的视频源输入端口,以及要输出到哪个显示设备。

5.点击确认后,显示设备将切换到您选择的视频源。

通过视频矩阵可以高效地管理多个视频源和显示器的连接,方便快捷地在多个设备之间进行视频切换和监控。

视频矩阵 说明书 V6.0

视频矩阵 说明书 V6.0
在安装和使用设备前,应遵守设备及说明书上的所有警告事项,并遵守全部指示操作和使用说明。
注:本设备在出厂前已经过严格的质量测试,符合国家EMC电磁辐射标准。
1
CCTV Matrix / Control System Installation and Operation Manual
目录
(Ver 6.0)
第 1 章 产品概况 --------------------------------------------------------------------------------------------------- 4
1.1产品概况 ------------------------------------------------------------------------------------------------------ 4
2.2 技术指标 ---------------------- -------------------------------------------------------------------------------9
第 3章 设备安装-------------------------------------------------------------------------------------------------------10
3.1 安装 ----------------------------------------------------------------------------------------------------------- 10
3.2 系统框图和典型连接图----------------------------------------------------------------------------------------------------------------------------------------------------------------------13 3.2.2 控制数据线连接--------------------------------------------------------------------------------------------13 3.2.2.1 RS-485通讯接口---------------------------------------------------------------------------------------13 3.2.2.2 RS-232通讯接口--------------------------------------------------------------------------------------13 3.2.2.3 报警联动输出接口-------------------------------------------------------------------------------------13 3.2.2.4 USB转串口接口----------------------------------------------------------------------------------------13 3.2.2.5 LINK 以太网接口--------------------------------------------------------------------------------------14 3.2.3 报警输入、输出的连接-----------------------------------------------------------------------------------14 3.3 通电-------------------------------------------------------------------------------------------------------------14

矩阵说明书

矩阵说明书
ALL RIGHT RESERVED 2004 CHINOVA SECURITY H.K. LIMITED
1.1 产品特点 ........................................................ 4 1.2 矩阵主机功能 .................................................... 4
1.2.1 键盘控制 ................................................................ 4 1.2.2 手动切换 ................................................................ 4 1.2.3 自动切换 ................................................................ 4 1.2.4 通用切换 ................................................................ 5 1.2.5 同步切换 ................................................................ 5 1.2.6 群组切换 ................................................................ 5 1.2.7 时间切换 ................................................................ 5 1.2.8 报警响应 ................................................................ 5 1.2.9 屏幕显示 ................................................................ 5 1.2.10 控制端口 ............................................................... 5 1.2.11 摄像机预置点 ........................................................... 5 1.2.12 权限 ................................................................... 6 1.2.13 编程方式 ............................................................... 6

大型视频矩阵简介

大型视频矩阵简介

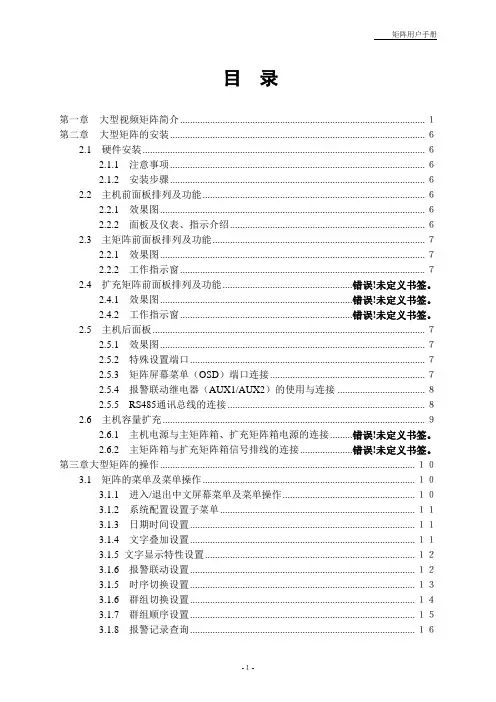

目录第一章大型视频矩阵简介.................................................................................................. 1第二章大型矩阵的安装...................................................................................................... 62.1 硬件安装................................................................................................................. 62.1.1 注意事项...................................................................................................... 62.1.2 安装步骤...................................................................................................... 62.2 主机前面板排列及功能......................................................................................... 62.2.1 效果图.......................................................................................................... 62.2.2 面板及仪表、指示介绍.............................................................................. 62.3 主矩阵前面板排列及功能..................................................................................... 72.2.1 效果图.......................................................................................................... 72.2.2 工作指示窗.................................................................................................. 72.4 扩充矩阵前面板排列及功能................................................. 错误!未定义书签。

视频矩阵说明书-

视频矩阵说明书-

视频矩阵说明书V2060 系列视频矩阵切换系统安装/操作手册V2060 系列矩阵切换系统功能强大,适用于所有安防/监控系统,其预安装功能保证了最高程度的可靠性,模块化结构易于安装、操作和扩展。

作为视频切换技术的巅峰之作,V2060 同时具有很高的性价比。

V2060 应用了最新的ARM9 微处理器和LSI 技术,可以提供自动化电子监控,甚至允许单个用户管理整个CCTV 系统,控制多达4096 路视频输入和512 路视频输出。

在自动电子监控环境下,用户可以预定义巡视和成组切换,并且在单独的监视器上分开执行。

为了最大限度地保证安全,可用视频环接模块将原始视频输出到DVR 或其他记录设备上。

基于Windows 的系统设置软件极大的简化了初始设置步骤和系统参数维护。

矩阵通过RS-232或UDP 协议与控制器或PC 通讯,多达512 个V2060 可以通过UDP 协议在单个视频网络系统内互联,提供定点摄像机的本地和远程控制,而每个摄像点都保持了所有的特性。

注意版权声明本手册内容(包括文字与图片的版权为Infinova 公司所有。

任何个人或法人实体,未经Infinova 公司的书面许可,不得以任何形式对其内容进行翻译、修改或改编。

违者将追究其法律责任。

Infinova 公司保留在事先不进行任何通知的情况下,对本手册的内容以及产品技术规格进行修改的权利,以便向用户提供最商标权声明Infinova®为Infinova 公司的注册商标,Infinova 公司拥有法定的商标权。

本安装手册中可能使用的其它商标及商标权属于其合法所有者拥有。

FCC 警示V2060 系列矩阵切换系统符合FCC 规则第15 章中的规定。

该设备的运行符合以下条件:设备的运行不会产生有害的干扰;设备的运行在一定程度上不受外部干扰,甚至是不良干扰的影响。

V2060 系列矩阵切换系统经过检测,完全符合FCC 规则第15 章中关于A 类电子设备的规定。

矩阵操作说明书

矩阵操作说明书

一、高清混合矩阵切换器(HDMI)原理矩阵的接口分为信号输入\输出接口,INPUT 部分为信号输入端,OUTPUT部分为信号输出端。

将信号源(如电脑、DVD机)设备的输出端接入矩阵输入端(INPUT),将矩阵输出端(OUTPUT)接至信号使用设备(如投影机、电视机)的输入接口。

主要按键1、Cancel键(取消键)在任何页面按“Cancel”都会回到待机画面状态。

2、ENTER键(确认键)相当于电脑的回车键,表示进入、确认3、VIDEO键(视频键)视频切换模式按钮4、AUDIO键(音频键)音频切换模式按钮5、A V键(音视频键)音视频同步切换模式按钮6、ALL:所有按钮,输入端口对所有输出端口时使用7、SWITCH切换键按Switch 键进入切换菜单,多次按此键,可以在VIDEO、AUDIO、A V模式切换。

7.1 A V SWITCH,音视频同时切换。

在这个状态下,用数字键输入输入通道号和输出通道号,然后按OK(Enter)键,实现切换7.2 VIDEO SWITCH,只切换视频,而不切换音频7.3 AUDIO SWITCH,只切换音频,而不切换视频7.4 A V TO ALL,把某路输入音视频同时切换到所有输出7.5 A V N TO N,进行一对一切换,1到1,2到2,3到3,······n到n其它按键(选择了解)POWER:电源指示灯RUN:矩阵工作指示灯IR:红外遥控接收头窗口SA VE:模式保存按钮MODE:模式调用按钮ALL:所有按钮,输入端口对所有输出端口时使用F1:自定义键(默认一一对应)FUN键(功能键):进入功能菜单,多次按此键可以在对应功能间切换。

操作步骤1、通过HDMI接口,将笔记本(信号源)与一号桌插相连。

注:一号桌插对应HDMI矩阵的一号输入口。

2、在矩阵待机状态下两次按SWITCH切换键,出现以下界面:3、在问号处键入数字1,因为步骤1中选择的是1号桌插。

监控矩阵操作说明

监控矩阵操作说明

矩阵、硬盘录机图像信号输入输出对照表使用说明1.表格中第一列编号(一至二十)为硬盘录像机编号,硬盘录像机编号贴在每台录像机前操作面板上。

2.“录像机输入端口”是指每一路摄像机信号输入至硬盘录像机的所对应的输入端口编号,每台录像机共有16个摄像机信号输入端口。

3.“对应矩阵输入端口”指每一路摄像机信号输入到矩阵的视频信号输入端口编号,该矩阵具备512路视频信号输入。

4.“图像显示内容”是指录像机、矩阵输入端口对应连接的摄像机在建筑物内实际地理位置的场景图像。

5.“录像机同步图像”是指每一台录像机主显示图像内容,即在操作录像机图像信号时(如录像回放、搜索等),通过矩阵输入输出切换操作,可将录像机显视器信号切换至电视墙大屏幕同步显示。

6.“录像机多画面”是指每台录像机第一路主输出信号,该信号连接到矩阵的输入端口,可通过矩阵输入输出切换操作,将每台录像机的多画图像显示在电视墙的大屏幕监视器上。

“录像机多画面”显示方式有1/2/4/9/13/16画面显示,可以管理员方式登录录像机进行主通道画面显示方式切换。

7.硬盘录像机操作的高级管理员用户了名为:Admin,密码:4321。

8.矩阵操作键盘的操作员用户名为:01,密码:000000。

9.简单操作方式:要将某路摄像机图像信号输出到某个特定的监视器上,具体操作步骤:先按下操作键盘上的“MON”键,使其输入状态为高亮显示,按数字键输入要显示图像的监视器的编号(监视器编号在监视器左下角有显示)并按操作键盘上的“Enter”键,再按下操作键盘上的“CAM”键,使其输入状态为高亮显示,同时输入要查看摄像机的“对应矩阵输入编号”码号,并按下操作键盘上的“Enter”键,即可实现当前摄像机图像信号在指定监视器上显示。

10.其它操作可参考阅读三星硬盘录像机使用说明书、天地伟业矩阵及操作控制键盘使用说明书。

2012新版 192控台说明书

2012新版 192控台说明书

DMXMASTER512使用说明书说明1、192DMX CHANNEL2、有30个BANKS,每个BANK有8个可编程的SCENES3、有8个可调电位器调节输出大小4、内置MIC头,提供声音触发5、在自动触发状态,通过TAP SYNC键或SPEED电位器确定自动触发时间。

6、有MIDI介面,可随时用MIDI信号控制。

7、4位数码管显示。

8、第一数码管显示CHASES,第二位数码管显示SCENES。

9、第三、四位数码管显示BANKS。

10、第二三四位元数码管显示步数或0-255或TIME。

11、1BLACKOUT功能可用手动或MIDI作遥控控制。

12、CHASES编程和CHASES运行功能,可用手动或用MIDI遥控控制。

13、输出延时功能,用FADE TIME电位器调节延时时间。

14、DMX输出极性选择。

参数1、供电电压:DC9V-12V2、供电电流:不小于300MA3、尺寸:482×1321×73mm4、重量:2.5KG操作说明1.介绍1、每个SCENE有192个DMX通道,可对每个通道的输出进行调节(由通道按键和可调电位器对通道输出进行调节)。

2、每个BANK可编程8个SCENS,在SCENE运行时是一个BANKS中的已编程的各个SCNEN连续运行,周而复始。

3、用↑或↓键选择BANK,也可通过MIDI介面,用MIDI信号选择,30个BANKS。

每次只能选一个BANK。

4、SCENES可自动地运行,运行时间由TAP SYNC/DISPLAY键决定。

可以由声音触发SCENES运行,也可由MIDI 的NOTE ON信号触发SCENES的运行,或者直接按下一个SCENE以手动方式触发SCENES5、每个CHASE可编程240个SCENES,共有6个CHASES,可以选CHASES运行,可以选一个或多个,也可以通过MIDI信号遥控。

2.控制DMX通道按键如下表:电脑灯通道可调电位器控制LED1 1-16 OFF OFF2 17-32 OFF OFF3 33-48 OFF OFF4 49-64 OFF OFF5 65-80 OFF OFF6 81-96 OFF OFF7 97-112 OFF OFF8 113-128 OFF OFF9 129-144 OFF OFF10 145-160 OFF OFF11 161-176 OFF OFF12 177-192 OFF OFF电脑灯通道可调电位器控制LED1 1-16 ON ON2 17-32 ON ON3 33-48 ON ON4 49-64 ON ON5 65-80 ON ON6 81-96 ON ON7 97-112 ON ON8 113-128 ON ON9 129-144 ON ON10 145-160 ON ON11161-176ON ON12 177-192 ON ON1、SCANNER按下SCANNER键,其旁边的LED灯亮,其中连续8个通道的输出可被调节,在SCENES运行时,如果可调电位器控制为OFF,则调节电器不会影响通道输出,但如果可调电位器控制为ON,则通道输出会随相应的可条电位器的改变而改变。

高清视频网络矩阵说明书

高清视频网络矩阵说明书

高清视频网络矩阵使用说明书HN-HVLM-24/48Ver:1.0优点:1、任意输入口、输出口设置2、支持HDMI、DVI、VGA、音频切换功能3、支持HDMI、DVI、VGA混合切换4、支持HDCP (HDMI接口)5、支持最高分辨率1600*1200 1080P 60HZ6、支持菊花链连接7、网络远距离传输(六类网线150米)8、支持传输串口RS232数据9、应用软件操作,兼容性更好10、图型界面,操作容易直观11、预荐配置方案,一键调用12、网络布线施工,成本更低13、无线网络远程操作14、光纤连接远程管理15、可以由多用户控制切换16、系统成本低17、维护、检修方便容易18、功耗低,节能,稳定应用:视频会议系统、视频教学系统、大屏拼接系统、数字标牌系统、信息发布系统安防监控系统、电视墙显示、视频高清演示、军事演习系统、医院医疗系统电视台信号切换、交互式多媒体教室一、设备介绍1. 高清视频网络矩阵高清视频网络矩阵是由一台高清视频网络矩阵交换机与应用软件组成,它需要与VGA、DVI、HDMI编解码器配合使用组成一款高清视频网络矩阵切换系统。

由VGA、DVI、HDMI编码器对高清视频音频信号进行编码与压缩处理,输出标准的TCP/IP标准网络流,通过视频网络矩阵进行分配切换,输出网络流由VGA、DVI、HDMI解码器还出高清的视频与音频,由显示设备显示。

高清视频网络矩阵可以通过管理PC进行任意方式的切换与组合,它不同于其它视频矩阵,一台设备可灵活组成不同的输入与输出端口,因此,在实际工程中更加灵活方便。

由于采用了网络传输方式,因此具有了远距离传输功能,采用网络布线方式,为大型系统的组成带来更多方便。

由于具有传输功能,因此,更合适远距离信号的传输与切换,省掉了工程中远距离传输高清信号的烦恼。

它比传统的视频矩阵更加灵活方式,采用网络布线的方式,使现场施工更为简单。

由于采用混合视频信号的切换功能,用户就不用考虑采用什么接口的信号源与显示设备。

电视监控矩阵使用说明书

电视监控矩阵使用说明书

电视监控控制/矩阵主机使用说明书目录1.主控键盘的按键说明 (2)1.1.系统设置区 (2)1.2.输入区 (3)1.3.切换区 (4)1.4.云台镜头控制与辅助功能区 (5)1.5. 摇杆 (6)1.6.两个窗口 (7)1.7.键盘锁 (7)2.主控键盘的操作说明 (7)2.1.菜单打开之前的系统状态 (7)2.1.菜单的打开 (8)2.2.菜单说明 (9)2.3.辅助功能说明 (18)3.对外接口 (19)3.1.切换/控制主机的对外接口 (19)3.2控制键盘与切换/控制主机的连接 (19)3.3. 切换/控制主机与解码器的连接 (21)3.4.切换/控制主机与多媒体计算机的连接 (22)3.5.切换/控制主机的报警探测器及继电器接口 (22)3.6.切换/控制主机的视音频接口 (23)电视监控控制/矩阵主机使用说明书本系统主要由主控键盘与矩阵组成。

1.主控键盘的按键说明本系统主控键盘面板(如上图)由以下几个部分组成,从左至右分别是:系统设置区、输入区、切换区、云台控制与辅助功能区、摇杆控制区为了方便您的操作,最好先熟悉各个键的名称、位置及其主要功能:1.1.系统设置区在这个区,您可以通过编辑各项菜单来设置您的系统。

TAB键:又称跳格键,主要用来转移参数设置对象,大部分操作中您将频繁地使用它。

STATUS键:又称状态键,主要用来转换报警的设防与撤防、探测器的是否在位、继电器的开与关及切换选择的使用。

MENU键:即菜单键,与输入区的数字键合用可以开启菜单。

如您想开启第3号菜单,只要先在输入区按下3键,再在系统设置区按下MENU键,您就可以进入3号菜单,进行编辑。

ENTER键:即回车键,在您完成某项菜单的编辑以后,按下此键,则完成此项编辑,并回到时间显示,此时可以开始进行下一项菜单的编辑。

PRINT键:即打印键,在系统有报警后,报警信息将储存在存储器中,如果需要,可以利用微型打印机将报警信息打印出来。

网络高清解码矩阵使用说明书

网络高清解码矩阵使用说明书

网络高清解码矩阵使用说明书NVM目录1新机装机说明 (4)1.1认识矩阵 (4)1.2硬件接线说明 (4)1.2.1组网拓扑图 (4)1.2.2详细连线说明 (5)1.2.2.1矩阵与交换机 (5)1.2.2.2矩阵与电视墙 (6)1.2.2.3矩阵与键盘 (6)1.2.2.4鼠标连接 (6)1.2.3如何判定已连接好 (6)1.3矩阵软件配置 (7)1.3.1管理员权限登录 (7)1.3.2修改网络设置 (7)1.3.3添加网络摄像机 (9)1.3.3.1添加IPC (9)1.3.3.2编辑IPC (10)1.3.3.3删除IPC信息 (11)1.3.3.4清空IPC信息 (11)1.3.3.5默认IPC账户 (11)1.4摄像机分组配置 (12)1.5键盘功能配置 (12)2矩阵功能说明 (13)2.1用户管理 (13)2.1.1添加用户 (13)2.1.2修改密码 (14)2.1.3取回密码 (15)2.1.4删除用户 (16)2.1.5用户登录及退出 (16)2.1.6启用普通用户组 (16)2.2IPC视频调入 (17)2.2.1鼠标点击 (17)2.2.2鼠标双击调入 (18)2.2.3单通道序切 (18)2.2.4群组序切 (18)2.2.5群组调入 (19)2.3关闭通道 (19)2.4云台控制 (19)2.4.1快捷栏云台控制 (19)2.4.2云台个性化设置 (20)2.5IPC群组设置 (20)2.6软件升级 (21)2.7恢复出厂设置 (22)2.8从机还原 (22)2.9从机操作 (23)2.10锁屏 (23)2.11关闭系统 (23)3键盘控制 (23)3.1视频自由调入 (24)3.2屏幕画面分割 (24)3.3群组切换 (24)3.4群组序切(轮循) (24)3.5停止组序切换 (24)3.6单通道序切换 (25)3.7云台控制 (25)3.8通道放大 (25)3.9快捷通道 (25)3.10关闭通道 (25)3.11拼接屏控制 (25)1 新机装机说明矩阵新机的装机分为硬件接线说明和软件配置说明两部分,请严格按照本节的说明顺序安装矩阵。

视频矩阵说明书

视频矩阵说明书

视频矩阵说明书什么是视频矩阵视频矩阵是指通过阵列切换的方法将m路视频信号任意输出至n路监看设备上的电子装置,一般情况下矩阵的输入大于输出即m>n。

有一些视频矩阵也带有音频切换功能,能将视频和音频信号进行同步切换,这种矩阵也叫做视音频矩阵。

目前的视频矩阵就其实现方法来说有模拟矩阵和数字矩阵两大类。

视频矩阵一般用于各类监控场合。

视频矩阵说明书1.视频矩阵安装要由有资格的安装技术员进行,并应当遵守相应规定。

必须防止无关人员不当操作引起故障。

并且安装维护人员要预先考虑,防止由于落物、外来人员破坏、建筑物振动、或其它相似原因引起故障发生。

电源使用AC220V,50-60Hz主电源。

在准备好运行之前不可将设备与电源实际联接,在向各单元供电之前请仔细阅读视频矩阵安装说明书。

1.安装小型矩阵〔S型〕机箱一般要求安装在标准的19英寸机架中,机架高度为1.8″,或宽度为一个机架单元和高度为一倍机架的机箱。

机箱之间空隙必须大于1.75″。

2.中型矩阵〔M型〕机箱一般要求安装在标准的19英寸机架中,机架高度为3.5″,或宽度为一个机架单元和高度为二倍机架的机箱。

机箱之间空隙必须大于1.75″。

3.大型矩阵〔L型〕机箱一般要求安装在标准的19英寸机架中,机架高度为7″,或宽度为一个机架单元和高度为四倍机架的机箱。

机箱之间空隙必须大于1.75″。

4.对于多机箱系统,应在安装前仔细区分不同的机箱号。

视频输入设备应置于机架顶部附近。

注意:所有切换设置必须在连接前完成,供电前检查连接是否正确。

为便于维护效劳,请在所有输入与输出电缆上作标记。

视频连接所有的视频输入〔如摄像机〕,应接到视频输入模块〔ⅥM〕的BNC上;所有的视频输出〔如监视器〕,应接到视频输出模块〔VOM〕的BNC上。

所有视频联接应使用带BNC插头高质量75Ω视频电缆。

所有的视频输出必须在连接中最后一个单元接75Ω终端负载。

中间单元必须设置为高阻.如果不接负载,图像会过亮。
