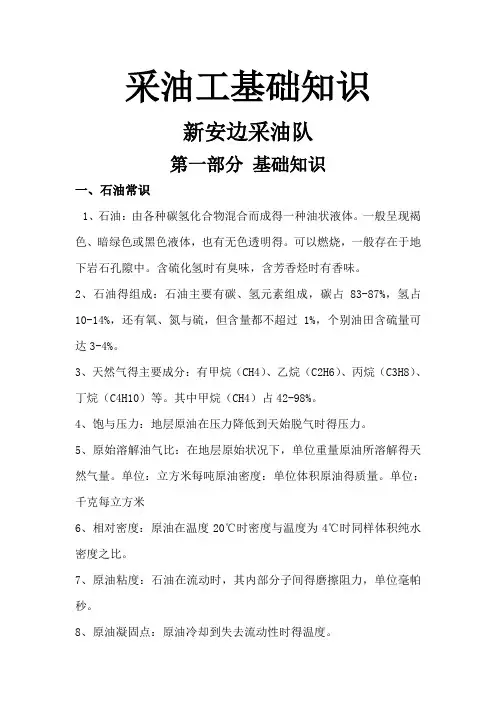

采油工基础知识新安边采油队第一部分基础知识一、石油常识1、石油：由各种碳氢化合物混合而成的一种油状液体。
一般呈现褐色、暗绿色或黑色液体，也有无色透明的。
可以燃烧，一般存在于地下岩石孔隙中。
含硫化氢时有臭味，含芳香烃时有香味。
2、石油的组成：石油主要有碳、氢元素组成，碳占83-87%，氢占10-14%，还有氧、氮和硫，但含量都不超过1%，个别油田含硫量可达3-4%。
3、天然气的主要成分：有甲烷（CH4）、乙烷（C2H6）、丙烷（C3H8）、丁烷（C4H10）等。
其中甲烷（CH4）占42-98%。
4、饱和压力：地层原油在压力降低到天始脱气时的压力。
5、原始溶解油气比：在地层原始状况下，单位重量原油所溶解的天然气量。
单位：立方米每吨原油密度：单位体积原油的质量。
单位：千克每立方米6、相对密度：原油在温度20℃时密度与温度为4℃时同样体积纯水密度之比。
7、原油粘度：石油在流动时，其内部分子间的磨擦阻力，单位毫帕秒。
8、原油凝固点：原油冷却到失去流动性时的温度。
9、原油体积系数：地层条件下单位体积原油与其在地面条件下脱气后的体积之比。
10.原油密度：单位体积原油的质量。
二、地质基础知识：1.储油层：具有孔隙、裂缝或空洞，能使油气流动、聚集的岩层。
两个主要特性：孔隙性、渗透性。
2.孔隙度：岩石中所有孔隙的总体积在该岩石中所点的比例。
3.渗透性：在一定的压差下，岩石本身允许流体通过的性能。
是决定油层产油能力最重要的因素。
4.圈闭：能够使有聚集起来的场所。
5.油气藏：地下岩层能够聚集并储藏石油或天然气的场所。
形成油气藏必须具备生、储、盖、运、圈等条件。
6.油气藏的类型：根据圈闭形成的类型将油气藏分为构造油气藏、岩性油气藏和地层油气藏。
7.外含油边界：油水界面与油层顶界的交线称为外含油边界，也叫含油边界。
8.内含油边界：油水界面与油层底界的交线称为内含油边界，也叫含水边界。
9.气顶边界：油气界面与油层顶面的交线称为气顶边界。
采油树基础知识培训()
KQYD21/80II油管挂
我公司在渤海使用的悬挂器2
KQYD70/78B油管挂
我公司在渤海使用的悬挂器3
KQYD35/80B-01油管挂
我公司在渤海使用的悬挂器4
渤海QK18-1项目
KQYD35/80G 油管挂
电缆密封机构
油管挂和转换法兰电缆密封件
扁电缆
圆电缆
电缆孔密封堵头
BIW电缆密封接头
井口头装置
油管悬挂器:
油管悬挂器是坐在油管头的锥座中，用于悬挂油管柱， 并在所悬挂的油管和油管头锥座之间提供密封。 海上油气田完井一般都下有井下安全阀，油管悬挂器都 必须有连接液控管线的通道，电潜泵还须有井下放气阀通
道和电缆穿越并密封。
穿电缆油管挂
带井下安全阀 控制管线通道
我公司在渤海使用的悬挂器1
海上油田一般有多层套管及环形空间，有多个套管头。最下
部套管头安装在隔水导管顶端，上法兰与中间套管头的下法兰相连 接。
井口头装置
套管悬挂器:
套管悬挂器是坐在最下部套管头或中间套管头的锥座中， 用于牢固地悬挂下一级较小的套管柱，并在所悬挂的套管和
套管头锥座之间提供密封。 套管悬挂器承受所悬挂的套管柱
重量。
一. 海上井口的特点 二. 地面井口装置 1. 常规采油树及套管头配套装置 a. 单管采油树井口; b. 双管采油树井口; 2. 井口中的关键零部件; 3. 我公司在渤海油田使用的部分产品; 三. 井口装置的安装及维护保养 1. 井口的安装 2. 井口的维护保养 四. 井口工具的使用方法
故障分析及排除
海上平台采油树的分类:
1. 海上平台采油树按结构形式，可分
为整体式和分体式两种。
整体式是将主阀、安全阀、清蜡阀
井口和采油树培训资料
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！
阀门面封
面密封 阀座面密封也是一种截 面较小的lip seal，主要用于 在低压情况下，阀体与阀座 的密封。弹簧金属与杆密封 相同，密封材料用的是填充 聚醚醚酮树脂PEEK。 PEEK最高适应温度在 480℉，填充适当物质可以提 高其温度性能。磨阻系数低 ，稳定性好，特别适合做面 密封一类的静密封。 PTFE和PEEK都是可以 直接暴露在NACE 酸性环境 中的非金属材料。
阀门结构特点
力学性能：摩擦系数极小，是全氟表面的重要特征，又由于氟-碳链 分力极低，所以聚四氟乙烯具有不粘性；聚四氟乙烯在-196-260 ℃的 较广温度范围内均保持优良的力学性能；
7、提供最可靠的安全保障－－金属对金属密封的阀杆后座能允许阀 体在容纳压力的情况下更换盘根。
8、阀盖与阀体采用金属对金属密封,密封钢圈采用300系列的不锈钢制 造， 有些密封钢圈的外形结构设计，可以使密封钢圈重复使用多次 ，而无需进行更换。
3、阀板与阀座之间采用金属对金属密封。 4、绝对闭合－阀座与阀板的表面经过精密磨和手工研磨
确保平面度，保证相互之间相互吸合， 使密封更加可靠 。 5、阀座与阀体的密封采用PEEK +Incoloy弹性骨架,该 PEEK材料具有优良的密封性能，能够在超低温和超高温 条件下正常工作, 抗各类酸的腐蚀，该密封使阀门实现进 口端密封。 6 、阀杆与阀盖的密封采用进口盘根，其材料为 777PTFE+Incoloy弹性骨架，该U形盘根最大可承受 20000Psi的压力，可以耐低温-120℃, 耐高温288℃ ,并能抗 各类酸的腐蚀。
金属材料的化学成分分析，热处理硬度控制（按照NACE要 求）是重要的试验内容。
(完整word版)采油基础知识
采油基础知识1、什么叫油气藏？形成油气藏的条件是什么？油气藏是油气聚集的基本单元，是油气在单一圈闭中的聚集，具有统一压力系统和油水界面。
2、什么叫日产油量（生产水平）？油田实际日产油量的大小，通常是指井口产量，可用月产油量与当月日历天数的比值。
3、什么叫年产油量？油田全年实际采出的原油量，通常指核实年产量。
4、什么叫采油速度？年产量与地质产量之比。
它是表示油田开发快慢的一个指标。
5、什么叫日注水量？油田实际日注入油层的水量，是衡量油田实际注水能力的重要指标。
6、什么叫综合含水率？什么叫年注水量？油田实际年注入油层的水量。
7、油田月产水量与月产液量之比，用百分数表示。
它表示油田原油含水高低（出水或水淹的程度）的重要指标。
8、什么叫采出程度（目前采收率）？指油田到目前的累积产油量占地质储量的百分比。
表示从投入开发以来，已经从地下采出的地质储量，是衡量油田开发效果的一个重要指标。
9、什么叫综合油气比？是指每采出1吨原油伴随产出的天然气量，数值上等于油田月产气量与月产油量之比。
10、什么叫采油指数？是指生产压差每增加1Mpa所增加的日产量，也称单位生产压差的日产量。
它表示油井生产能力的大小。
11、什么叫注采平衡？注入到油层液体的地下体积与采出液体（油气水）的地下体积相等叫注采平衡，注采比为1。
12、什么叫地层亏空？指注入剂的体积少于采出剂的地下体积，叫地下亏空，是注采不平衡的表现。
13、什么叫流动压力？是油井正常生产时所测出的油层中部压力，也叫井底压力。
14、什么叫静止压力（静压）？关井压力恢复稳定后所测得的油层中部压力称为静压。
它表示测压时的目前油层压力。
15、什么叫生产压差？指目前底层压力与井底流动压力的差值。
16、什么叫总压差？目前地层压力与原始底层压力之差，标志着油田天然能量的消耗情况。
17、油田开发的驱动类型有哪几类？弹性驱动，水压驱动，气压驱动，溶解气驱动，重力驱动18、油田开发的三大矛盾是什么？它们的定义分别是什么？油田开发的三大矛盾是层间矛盾，平面矛盾，层内矛盾。
采油安全知识培训
• 第四十八条 因生产安全事故受到损害的从 业人员，除依法享有工伤社会保险外，依 照有关民事法律尚有获得赔偿的权利，有 权向本单位提出赔偿要求。 • 第四十九条 从业人员在作业过程中，应当 严格遵守本单位的安全生产规章制度和操 作规程，服从管理，正确佩戴和使用劳动 防护用品。
3、 从业人员的权利和义务
第一章 安全基础知识
四、事故发生的特性
1、因果性：工业事故的因果性是指事故有相互联 系的多种 因素共同作用的结果。 2、随机性：事故发生的时间、地点、事故后果的严重性是 偶然的。预防有一定的难度。 3、潜伏性：表面上，事故是一种突发事件。事故发生前有 一段潜伏期。人、机、环系统。 4、可预见性：现代工业生产系统是人造系统，这种客观 实际给预防事故提供了基本 的前提。
八、 安全形势分析
• 几次没有发生事故的偶然性与其长期违章必然性 混为一谈。例如安全帽佩戴，每天按20次违章计 算。 • 2、省能心理 • 省能心理加侥幸心理是违章的主要原因。 • 3、自我表现心理（或者叫逞能）触电事故 • 4、经验心理（拔煤事故） • 5、从众心理（劳保防护用品） • 6、逆反心理 （禁止、危险） • 7、为赶任务、枪时间
二安全生产对策一基本认识安全系统分析事故发生有其特性四个特性二安全生产对策安全法制对策工程技术对策安全法制对策强制性安全生产责任制实行国家强制安全生产监查建立健全安全法制制度群众监督三工程技术对策1
采油工基础知识
采油工基础知识新安边采油队第一部分基础知识一、石油常识1、石油：由各种碳氢化合物混合而成得一种油状液体。
一般呈现褐色、暗绿色或黑色液体，也有无色透明得。
可以燃烧，一般存在于地下岩石孔隙中。
含硫化氢时有臭味，含芳香烃时有香味。
2、石油得组成：石油主要有碳、氢元素组成，碳占83-87%，氢占10-14%，还有氧、氮与硫，但含量都不超过1%，个别油田含硫量可达3-4%。
3、天然气得主要成分：有甲烷（CH4）、乙烷（C2H6）、丙烷（C3H8）、丁烷（C4H10）等。
其中甲烷（CH4）占42-98%。
4、饱与压力：地层原油在压力降低到天始脱气时得压力。
5、原始溶解油气比：在地层原始状况下，单位重量原油所溶解得天然气量。
单位：立方米每吨原油密度：单位体积原油得质量。
单位：千克每立方米6、相对密度：原油在温度20℃时密度与温度为4℃时同样体积纯水密度之比。
7、原油粘度：石油在流动时，其内部分子间得磨擦阻力，单位毫帕秒。
8、原油凝固点：原油冷却到失去流动性时得温度。
9、原油体积系数：地层条件下单位体积原油与其在地面条件下脱气后得体积之比。
10、原油密度：单位体积原油得质量。
二、地质基础知识：1、储油层：具有孔隙、裂缝或空洞，能使油气流动、聚集得岩层。
两个主要特性：孔隙性、渗透性。
2、孔隙度：岩石中所有孔隙得总体积在该岩石中所点得比例。
3、渗透性：在一定得压差下，岩石本身允许流体通过得性能。
就是决定油层产油能力最重要得因素。
4、圈闭：能够使有聚集起来得场所。
5、油气藏：地下岩层能够聚集并储藏石油或天然气得场所。
形成油气藏必须具备生、储、盖、运、圈等条件。
6、油气藏得类型：根据圈闭形成得类型将油气藏分为构造油气藏、岩性油气藏与地层油气藏。
7、外含油边界：油水界面与油层顶界得交线称为外含油边界，也叫含油边界。
8、内含油边界：油水界面与油层底界得交线称为内含油边界，也叫含水边界。
9、气顶边界：油气界面与油层顶面得交线称为气顶边界。
采油树基础知识
二、采油树组成、作用及类型
采油树 Christmas Tree
井口装置及采油树设备是油气开采的重要设备，由套管头 、油管头、采油（气）树三部分组成，用来连接套管柱、油 管柱，并密封各层套管之间及与油管之间的环形空间，并可 控制生产井口的压力和调节油（气）井口流量，也可用于酸 化压裂、注水、测试等特殊作业。
采油树基础知识简介
目录
1.API行业标准简介 2.采油树组成、作用及类型 3.油嘴及阀门介绍
API行业标准简介
API美国石油学会
American Petroleum Institute API的一项重要任务，就是负责石油和天然气工业用设
备的标准化工作，以确保该工业界所用设备的安全、可靠和 互换性。自1924年发布第1个标准开始，API现在已发布了 500个标准。
油嘴
可调式节流阀 :
JMP JLK 系列可调节流阀 适用压力：2,000 20,000Psi 法兰尺寸：113/16” - 4-1/16” 油嘴尺寸 ：1” to 3” 针型节流阀适用于采油树. 针型节流阀的阀针和阀座由 硬质合金制作而成，具有防 磨损防冲刷和可靠的使用性 能。
单流阀
单流阀工作介质单向流动 ，根据 API Spec 6A规范 设计制造。
出厂编号 (NO.)
出厂日期 （DATE) 2006.06
21 80 1 1 6A19FD BB PU
2005.08 2005115
套管头(3) - 焊接式底部连接
套管头材料具有良好 的可焊性 焊接部位可通过试压 孔试压检验
油管头四通和套管头四通的关系
油管头四通安装在套管头四通顶部，在最后的套管 安装完毕以后,再安装油管头四通，来提供一个负荷台 阶支撑油管柱并且为油管悬挂器或者生产套管/油管环 形空间密封提供密封孔。
采油工初级理论培训
第一章 采油地质基础知识 油气藏及其油、气、水
一、油气藏概念及类型
油气藏 ：在同一圈闭内具有同一压力系统的油气聚集
由于构造运动使岩 构造圈闭 层发生变形和位移造
背斜圈闭
圈
成的圈闭叫构造圈闭
断层遮挡圈闭
闭
的
地层遮
类 型
挡圈闭
由于地层因素造 成遮挡条件的圈闭
岩性遮 挡圈闭
由于储集层岩性改 变或岩性连续性中断 而形成的圈闭
第一章 采油地质基础知识 一、油气藏概念及类型
油气藏及其油、气、水
第一章 采油地质基础知识 油气藏及其油、气、水
一、油气藏概念及类型
油气藏分三大类，构造油气藏、地层油气藏、岩性油气藏
第一章 采油地质基础知识
二、油气藏中油、气、水的分布
油气藏内油、气、水的分布具有一 定规律：气在上，油居中，水在油 气下面，形成油气界面及油水界。
在阿塞拜疆纳夫 塔兰一家石油浴疗养 院，一名男子浸泡在 供洗浴的石油中。
据悉，这种石油 富含硫磺，对治疗关 节炎和皮肤病有效果。
石油的用途
第一章 采油地质基础知识 油、气、水的性质
二、天然气的物理、化学性质
物理性质
天然气是以气态碳氢化合物为主的 气体组成的混合气体，一般无色，有汽 油味或硫化氢味，易燃烧，其的物理性 质主要由以下参数描述
目
录
第一章 第二章 第三章 第四章 第五章 第六章 第七章
前言 采油地质基础知识 油田开发墓础知识 采油工程基础知识 油水井站管理 电工基础知识 常用工具、用具、量具 安全生产基础知识
第一章 采油开发基础知识 一、油田开发的概念
1、概述
油田开发简介
油田开发就是根据石油市场对原油生产的需求，从油田 实际情况和生产规律出发，依据详探成果和必要的生产性开 发试验，在综合研究的基础上，对具有工业价值油田，制定 合理的开发方案，并对油田进行建设和投产，使其按预定的 生产能力和经济效率实现长期稳产至开发结束。
采油基础知识培训
第一部分 油井的基本结构
第一节：油井的井身结构 一、油井的井身结构 二、生产井完钻井身结构 三、注水井结构 第二节：自喷井井口流程与设备 2．1自喷井井口流程 2．2自喷井井口装置 2．3采油树的类型： 2．4自喷井井口装置上的主要附件
第二部分油井生产的基本知识
1、套补距：钻井时的方补心与套管头的距离，单位为米（m）。 2、套管深度：下入油层套管的深度，单位为米（m）。 3、套管直径：下入油层套管的公称直径，单位为毫米（mm）。 人工井底深度：完井时套管内最下部水泥顶界面至方补心的距离，单
位为米（m）。 4、射开油层顶部深度：射孔井段最上部至方补心的距离，单位为米
第一部分 油井的基本结构
第一节：油井的井身结构
一、油井的井身结构
井身结构是指一口井内下入的套管层数、套管直径、下入深度以及相应井段 的钻头直径和各层套管外水泥的返回高度。各层套管分为表层套管和技术套 管和油层套管，常用的套管管径为339.73、244.48、193.68、139.7等序列， 在表层套外常下一层导管。
2、油管头
在整个井口装置中，位于套管头以上总闸
门以下的组成部分统称为油管头。包括套管三
通或四通、法兰大小头（又称异型法兰短节）、
油管悬挂器（俗称萝卜头等）。老式油管头套
管四通的下法兰与套管头的上法兰通过双头螺
栓连接在一起，该四通的上法兰亦通过螺栓与
异型法兰短节连接在一起，法兰与法兰之间均
根据油嘴的位置不同，可分为井下油嘴和地面油 嘴两大类。
井下油嘴安装在分层配产器上；地面油嘴一般安 装在生产闸门后面的油嘴三通里，也有少数装在 水套加热炉原油出口管线上或计量站进油总机关 上。
