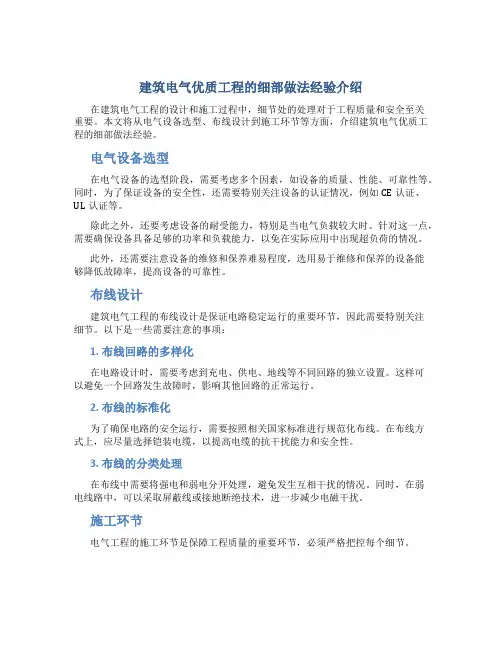

建筑电气优质工程的细部做法经验介绍

建筑电气优质工程的细部做法经验介绍在建筑电气工程的设计和施工过程中，细节处的处理对于工程质量和安全至关重要。

本文将从电气设备选型、布线设计到施工环节等方面，介绍建筑电气优质工程的细部做法经验。

电气设备选型在电气设备的选型阶段，需要考虑多个因素，如设备的质量、性能、可靠性等。

同时，为了保证设备的安全性，还需要特别关注设备的认证情况，例如CE认证、UL认证等。

除此之外，还要考虑设备的耐受能力，特别是当电气负载较大时。

针对这一点，需要确保设备具备足够的功率和负载能力，以免在实际应用中出现超负荷的情况。

此外，还需要注意设备的维修和保养难易程度，选用易于维修和保养的设备能够降低故障率，提高设备的可靠性。

布线设计建筑电气工程的布线设计是保证电路稳定运行的重要环节，因此需要特别关注细节。

以下是一些需要注意的事项：1. 布线回路的多样化在电路设计时，需要考虑到充电、供电、地线等不同回路的独立设置。

这样可以避免一个回路发生故障时，影响其他回路的正常运行。

2. 布线的标准化为了确保电路的安全运行，需要按照相关国家标准进行规范化布线。

在布线方式上，应尽量选择铠装电缆，以提高电缆的抗干扰能力和安全性。

3. 布线的分类处理在布线中需要将强电和弱电分开处理，避免发生互相干扰的情况。

同时，在弱电线路中，可以采取屏蔽线或接地断绝技术，进一步减少电磁干扰。

施工环节电气工程的施工环节是保障工程质量的重要环节，必须严格把控每个细节。

1. 线路连接处理在电气线路连接处，需要特别注意线材的长度和剥皮的深度，以确保线路连接稳定可靠。

在连接方式上，应选择可靠的压接端子，以确保连接可靠性。

2. 线路的保护为了确保电气设备的安全运行，需要在线路中设置断路保护装置和漏电保护装置，以及过电流保护装置等。

3. 灯具安装在灯具上，需要确保灯具的安装位置正确，在安装时应按照灯具的说明书来进行操作。

在灯具与管线交接处，需要采取保护措施，避免因振动等因素而造成灯具和管线损坏。

创建鲁班奖工程机电安装细部做法指导109页(含大量实例图)

20~30 50~80
金属管道防火泥护墩岩棉
装饰圈
结构板面
图1.6-1 管道根部做法
1.6.8实例图：
图1.6-2 管井做法实例图
2.5 “Ｕ”型卡环、管夹
2.5.1 材料：成品“Ｕ”型卡环、扁钢、塑料软管、螺栓、圆头螺帽。
2.5.2 工具：扳手、电焊机、油漆刷。 2.5.3 工序：安装卡环 → 锁紧螺母 → 安装圆头螺帽。
（3）标牌应采用背胶纸打印后粘贴在厚3～ 4mm的PVC板上。字体采用宽30mm的红色黑体加粗。
3.6.5控制要点：标识内容、尺寸。 3.6.6质量要求：标识牌挂（贴）牢固、内容完整。
3.6.7做法详图：
绑扎孔 8 25 30 24 30 25 8
绑扎孔 5 10 30 10 30 10 5
表4.6-1不同管径虾弯组成节数表
序号
1 2 3 4
管道直径 (mm)
小于150
150-200 250-300 300以上
节数（个）
4（45°拼接） 9 11 13
备注
按照虾弯内弧总长度，平均分配，确定每个虾弯组成节的尺寸进行下料。安装时，每个虾弯从上到下或从左到右咬口方向应一致，虾弯要过渡自然、圆滑平顺，咬口严密无折皱，接缝应放在正视不明显位置，成排虾弯接缝方向一致，每个虾弯组拼节在接缝处不少于两个铆固点。 4.6.5 控制要点：虾弯组拼节数、咬口、接缝。 4.6.6 质量要求：虾弯过渡平滑、接缝咬口严密无折皱。
(8)单根管道文字置于箭尾；成排水平管道介质流向不一致时，介质流向标识统一放在文字左侧；垂直成排管道介质流向不一致时，介质流向标识统一放在文字上方。竖向文字方向应自上而下，水平文字方向应自左向右。

创鲁班奖工程建筑电气创优细部做法尹振宗

1.0优质工程的内涵和本质Part1.1 优质工程主要关注点（1）功能性、工程项目的功能性质量，主要表现为反映项目使用功能需求的一系列特性指标，如房屋建筑工程的平面空间布局、通风采光性能；工业建筑工程的生产能力和工艺流程等。

按照现代质量管理理念，功能性质量必须以顾客关注为焦点，满足顾客的需求或期望。

（2）安全性（结构安全-土木结构-钢结构、接地安全、运行安全-特种设备）（3）美观、实用、适用。

（4）经济性、耐久性（小成本、大效果）（5）布局合理性。

1.1 优质工程主要关注点1.2 优质工程的内涵和本质GB/T30575-2016《建筑工程施工质量评价标准》在满足相关技术标准规定合格的基础上，经过对工程结构安全、使用功能、建筑节能、观感质量以及工程资料的综合评价，达到本标准规定的优良标准的建筑工程。

“鲁班奖”质量的内涵与本质——结构的安全性、功能的可靠性、质量的均衡性、管理的科学性、技术的先进性、施工的精细性、观感的美学性。

从质量特征的序列来看应是安全、适用、可靠、经济、美观和易维护机电精品工程宏观上做到布置合理、安装牢固、横平竖直、整齐美观、居中对称、成行成线、外表清洁、油漆光亮、标识清楚；微观上要做到：工艺精湛、做工细腻、精工细作、精雕细刻、细部到位。

2.0实现过程精品的途径Part能较为全面与准确反映工程质量精细程度的部位：卫生间、功能用房机电设备相对集中布置的部位：设备房、高低压配电间。

与建筑装饰装修效果相互协调的部位：大厅、前厅、走道、餐厅、宴会厅、会客厅。

对功能性、安全性产生影响的部位：机房设备减振、接地安全。

反映产品适应性、耐久性的部位：屋面、地下室等潮湿场所。

反映空间布置部位：吊顶、地下停车库、设备机房。

（1）设备、管线相对集中布置的能集中反映施工质量是否预先策划的设备用房；——必查（2）反映竖向管线排布、防火封堵好坏的管道井、强弱电井；——抽查（3）反映隐蔽工程质量的标准层吊顶——抽查（4）反映大空间管线布置的地下停车库——必查（5）反映材料耐久性、适用性的屋面、地下水泵房等——必查（6）与建筑装饰装修协调配合的大厅、走道及其他场所——抽查1、基本依据类—怎么做（1）设计规范（2）施工质量验收规范（3）技术规程、图集2、合同、设计文件及其他相关验收标准（企业标准、认证）3、产品：产品技术标准、说明书4、提升类依据—做的更好（1）优质工程复查要点；（2）创优做法、经典做法；5、规范上并未明确，但已形成共识的一些经验或约定。
