第11章 蜗杆传动11.1 蜗杆传动的特点及使用条件是什么？答：蜗杆传动的特点是：结构紧凑，传动比大。
一般在传递动力时，10~80i =；分度传动时只传递运动，i 可达1 000；传动平稳，无噪声；传动效率低；蜗轮一般用青铜制造，造价高；蜗杆传动可实现自锁。
使用条件：蜗杆传动用于空间交错(90)轴的传动。
用于传动比大，要求结构紧凑的传动，传递功率一般小于50kW 。
11.2 蜗杆传动的传动比如何计算？能否用分度圆直径之比表示传动比？为什么？答：蜗杆传动的传动比可用齿数的反比来计算，即1221i n n z z ==；不能用分度圆直径之比表示传动比，因为蜗杆的分度圆直径11d mq mz =≠。
11.3 与齿轮传动相比较，蜗杆传动的失效形式有何特点？为什么？答：蜗杆传动的失效形式与齿轮传动类似，有点蚀、弯曲折断、磨损及胶合。
但蜗杆传动中蜗轮轮齿的胶合、磨损要比齿轮传动严重得多。
这是因为蜗杆传动啮合齿面间的相对滑动速度大，发热严重，润滑油易变稀。
当散热不良时，闭式传动易发生胶合。
在开式传动及润滑油不清洁的闭式传动中，轮齿磨损较快。
11.4 何谓蜗杆传动的中间平面？中间平面上的参数在蜗杆传动中有何重要意义？ 答：蜗杆传动的中间平面是通过蜗杆轴线且垂直于蜗轮轴线的平面。
中间平面上的参数是标准值，蜗杆传动的几何尺寸计算是在中间平面计算的。
在设计、制造中，皆以中间平面上的参数和尺寸为基准。
11.5 试述蜗杆直径系数的意义，为何要引入蜗杆直径系数q ?答：蜗杆直径系数的意义是：蜗杆的分度圆直径与模数的比值，即1q d m =。
引入蜗杆直径系数是为了减少滚刀的数量并有利于标准化。
对每个模数的蜗杆分度圆直径作了限制，规定了1~4个标准值，则蜗杆直径系数也就对应地有1~4个标准值。
11.6 何谓蜗杆传动的相对滑动速度？它对蜗杆传动有何影响？答：蜗杆传动的相对滑动速度是由于轴交角90∑=，蜗杆与蜗轮啮合传动时，在轮齿节点处，蜗杆的圆周速度1v 和蜗轮的圆周速度2v 也成90夹角，所以蜗杆与蜗轮啮合传动时，齿廓间沿蜗杆齿面螺旋线方向有较大的相对滑动速度s v ，其大小为s 1cos v v λ==。
机械设计基础_课后答案（1-18章）[1]
![机械设计基础_课后答案（1-18章）[1]](https://img.taocdn.com/s3/m/fb102308fe00bed5b9f3f90f76c66137ee064f8c.png)
机械设计基础_课后答案（1-18章）[1]⽬录第1章机械设计概述 (1)第2章摩擦、磨损及润滑概述 (3)第3章平⾯机构的结构分析 (12)第4章平⾯连杆机构 (16)第5章凸轮机构 (36)第6章间歇运动机构 (46)第7章螺纹连接与螺旋传动 (48)第8章带传动 (60)第9章链传动 (73)第10章齿轮传动 (80)第11章蜗杆传动 (112)第12章齿轮系 (124)第13章机械传动设计 (131)第14章轴和轴毂连接 (133)第15章轴承 (138)第16章其他常⽤零、部件 (152)第17章机械的平衡与调速 (156)第18章机械设计CAD简介 (163)第1章机械设计概述1.1机械设计过程通常分为哪⼏个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下⼏个阶段：1.产品规划主要⼯作是提出设计任务和明确设计要求。
2.⽅案设计在满⾜设计任务书中设计具体要求的前提下，由设计⼈员构思出多种可⾏⽅案并进⾏分析⽐较，从中优选出⼀种功能满⾜要求、⼯作性能可靠、结构设计可靠、结构设计可⾏、成本低廉的⽅案。
3.技术设计完成总体设计、部件设计、零件设计等。
4.制造及试验制造出样机、试⽤、修改、鉴定。
1.2常见的失效形式有哪⼏种？答：断裂，过量变形，表⾯失效，破坏正常⼯作条件引起的失效等⼏种。
1.3什么叫⼯作能⼒？计算准则是如何得出的？答：⼯作能⼒为指零件在⼀定的⼯作条件下抵抗可能出现的失效的能⼒。
对于载荷⽽⾔称为承载能⼒。
根据不同的失效原因建⽴起来的⼯作能⼒判定条件。
1.4标准化的重要意义是什么？答：标准化的重要意义可使零件、部件的种类减少，简化⽣产管理过程，降低成本，保证产品的质量，缩短⽣产周期。
第2章摩擦、磨损及润滑概述2.1按摩擦副表⾯间的润滑状态，摩擦可分为哪⼏类？各有何特点？答：摩擦副可分为四类：⼲摩擦、液体摩擦、边界摩擦和混合摩擦。
⼲摩擦的特点是两物体间⽆任何润滑剂和保护膜，摩擦系数及摩擦阻⼒最⼤，磨损最严重，在接触区内出现了粘着和梨刨现象。
邱宣怀《机械设计》(第4版)章节题库-第一章至第六章【圣才出品】
第二部分章节题库说明：本部分严格按照邱宣怀主编的《机械设计》（第4版）教材内容进行编写，每一章都精心挑选经典常见考题，并予以详细解答。
熟练掌握本书考题的解答，有助于学员理解和掌握有关概念、原理，并提高解题能力。
第1篇总论第1章机械设计概论一、选择题下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重钩，火车车轮，颚式破碎机上的V带轮，减速器中的齿轮。
其中有（）是专用零件。
A．3种B．4种C．5种D．6种【答案】C二、填空题1．产品样机试验完成后，为使设计达到最佳，需对设计方案进行及评价工作。
【答案】技术评价；经济2．产品设计中的“三化”是指、及。
【答案】标准化；系列化；通用化3．贯彻标准化的好处主要有、及。
（列举三项）【答案】减少设计工作量，缩短设计周期；为专业化生产创造条件，提高产品质量，降低制造成本；增大互换性，便于维修；有利于增加产品品种，扩大生产批量，容易收到优质高产、低消耗的经济效果；可集中成功经验，减少技术过失事故的重复出现4．产品的开发性设计的核心是及设计工作。
【答案】功能设计；结构5．在静载荷作用下的机械零件，不仅可以产生应力，也可能产生应力。
【答案】静；变6．机械设计的一般程序为______。
【答案】产品规划，方案设计，技术设计，施工设计三、问答题1．机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：（1）产品规划：主要工作是提出设计任务和明确设计要求。
（2）方案设计：在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
（3）技术设计：完成总体设计、部件设计、零件设计等。
（4）制造及试验：制造出样机、试用、修改、鉴定。
2．标准化的重要意义是什么？答：标准化的意义在于可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。
邱宣怀机械设计(第4版)知识点笔记课后答案
第1篇总论第1章机械设计概论1.1复习笔记一、课程性质和任务1.机器、机械、器械和仪器（1）机器是执行机械运动的装置，用来变换或传递能量、物料或信息。
（2）机械是机器和机构的总称。
（3）用来进行物料传递和变换的机器，通常称为器械、装置或设备，如过滤装置等。
（4）用来进行信息传递和变换的机器，通常称为仪器，如测量仪等。
2.机械零件和部件（1）机械零件（简称零件）是指组成机器的不可拆的基本单元，如螺钉、键、带等。
（2）部件是指为完成同一使命在结构上组合在一起（可拆或不可拆）并协同工作的零件，如联轴器、轴承、减速器等。
3.通用零件和专用零件（1）通用零件是指各种机器中普遍使用的零件。
（2）专用零件是指只在一定类型的机器中使用的零件，如汽轮机中的叶片，纺织机中的织梭、纺锭等。
4.标准件和易损件（1）标准件是指经过优选、简化、统一，并给以标准代号的零件和部件。
（2）易损件是指在正常运转过程中容易损坏，并在规定期限内必须更换的零件或部件。
5.机械系统任何机械系统都是由“输入量——技术系统——输出量”所构成，输入量可以是能量、物料或信息，技术系统的职能是联接输入量和输出量并完成功能的转变。
复杂的机械系统可以按不同的目标分解为若干主系统、分系统、子系统。
二、设计机器的基本原则和设计程序1.设计机器时应满足的要求在能胜任对机器提出的功能要求（或工作职能）的前提下，同时满足使用方便、安全可靠、经济合理、外形美观等各项要求，并希望能做到体积小、重量轻、能耗少、效率高。
（1）在使用方面，机器应能在给定的工作期限内具有高的工作可靠性，并能始终正常工作。
（2）在经济方面，应从机器费用、产品制造成本等多种因素中综合衡量，以能获得最大经济效益的方案为最佳设计方案。
（3）机器外观造型应比例协调、大方，给人以时代感、美感、安全感。
色彩要和产品功能相应。
（4）限制噪声分贝数已成为评定机器质量的指标之一。
为了降低噪声，首先要分析产生噪声的原因，然后从设计、工艺、材料等因素着手，采取各种降低噪声的措施。
机械设计第13、15章作业解答[1]分析解析
![机械设计第13、15章作业解答[1]分析解析](https://img.taocdn.com/s3/m/fb79ed7f804d2b160b4ec077.png)
班 级成 绩姓 名任课教师学 号批改日期第十三章 滚动轴承三、分析与思考题13—26滚动轴承共分几大类型？写出它们的类型代号及名称，并说明各类轴承受何种载荷（径向或轴向）。
答：13—27 为什么30000型和70000型轴承常成对使用？成对使用时，什么叫正装及反装？什么叫“面对面”及“背靠背”安装？试比较正装及反装的特点。
答：30000型和70000型轴承只能承受单方向的轴向力，成对安装时才能承受双向轴向力。
同时这两类轴承的公称接触角α大于零，承受径向载荷时会产生内部轴向力，为避免轴在内部轴向力作用下产生轴向移动，30000型和70000型轴承通常应成对使用。
正装和反装是对轴的两个支承而言，两个支承上的轴承外套圈薄边相对（大口径）安装叫正装，外套圈厚边相对（小口径）安装叫反装。
“面对面”和“背靠背”安装是对轴的一个支承而言，一个支承上的两个轴承大口径相对为“面对面” 安装，小口径相对为“背靠背”安装。
正装：轴热伸长可能会使轴承卡死；反装：轴热伸长会使受载滚动体个数减少。
13—28滚动轴承的寿命与基本额定寿命有何区别？按公式L=(C/P)ε计算出的L 是什么含义？ 答：轴承的寿命是指出现点蚀前的寿命（转速），是一般概念的寿命。
在一批轴承中，各个轴承的寿命离散性很大。
而基本额定寿命是指对于点蚀失效具有90%可靠度的寿命。
是一个特定意义的寿命。
L=(C/P)ε中的L 为轴承的基本额定寿命，单位为106转。
13—29 滚动轴承基本额定动载荷C 的含义是什么？当滚动轴承上作用的当量动载荷不超过C 值时，轴承是否就不会发生点蚀破坏？为什么？ 答：C 的含义见教材。
当P ≤C 时，轴承是否发生点蚀要具体分析。
当说要求的工作寿命等于(C/P)ε时，出现点蚀的概率为10%；大于(C/P)ε时，概率大于10%；小于(C/P)ε时，概率小于10%。
总有点蚀出现的可能性，仅概率大小不同。
13—30 对同一型号的滚动轴承，在某一工作状况下的基本额定寿命为L 。

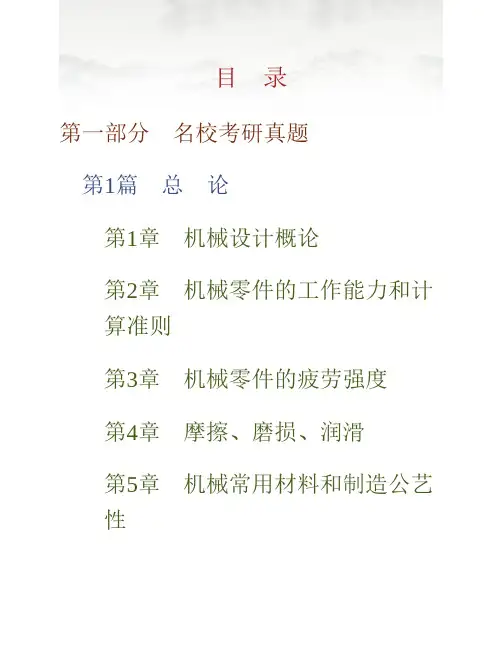

(NEW)邱宣怀《机械设计》(第4版)配套题库【名校考研真题+章节题库+模拟试题】
【解析】支承定轴线齿轮传动的转轴，受方向不变的径向载荷。因此， 轴横截面上既分布有拉应力，也有压应力。随着轴的转动，拉压应力交 变，所以轴所受的弯曲应力为对称循环变应力，其应力循环特性 。 而转轴所受的切向力方向也是恒定不变的，但大小是周期性变化的。因 此，扭矩方向也是不变的，但扭转应力是脉动变化的。故扭转应力的循 环特性 。
答：机械零件的一般设计过程如下：
（1）根据零件的使用要求，选择零件的类型和结构。
（2）根据机械的工作要求，计算作用在零件上的载荷。
（3）根据零件的类型、结构和所受载荷，分析零件可能的失效形式， 确定零件的设计准则。
（4）根据零件的工作条件及对零件的特殊要求，选择适当的材料。
（5）根据设计准则进行有关的计算，确定出零件的基本尺寸。
5．当单向转动的轴上作用力方向不变的径向载荷时，轴的弯曲应力为 ______循环变应力，扭转剪应力为______循环变应力（运转不平稳）。 [中南大学2002研]
【答案】对称；脉动
【解析】轴上作用径向载荷时，轴的弯曲应力部分为压应力，部分为拉 应力。又因为轴单向转动时，压应力区和拉应力区交变，所以轴的弯曲 应力随时间正负交变，为对称循环应力。但是轴所受的扭转剪应力方向 是始终不变的，所以为脉动循环变应力。
第6章 螺纹联接 第7章 键、花键、销、成形联接 第8章 过盈联接 第9章 铆接焊接胶接 第3篇 传 动 第10章 摩擦轮传动 第11章 带传动 第12章 齿轮传动 第13章 蜗杆传动 第14章 链传动
第15章 减速器 第4篇 轴、轴承、联轴器
第16章 轴 第17章 滑动轴承 第18章 滚动轴承 第19章 联轴器和离合器 第5篇 其它零件 第20章 弹 簧 第21章 机架零件 第三部分 模拟试题
机械设计习题及答案(邱宣怀)
机械设计习题及答案第一篇总论第一章绪论一．分析与思考题1-1 机器的基本组成要素是什么?1-2 什么是零件?什么是构件?什么是部件?试各举三个实例。
1-3 什么是通用零件?什么是专用零件?试各举三个实例。
第二章机械设计总论一．选择题2-1 机械设计课程研究的内容只限于_______。
(1) 专用零件的部件 (2) 在高速，高压，环境温度过高或过低等特殊条件下工作的以及尺寸特大或特小的通用零件和部件 (3) 在普通工作条件下工作的一般参数的通用零件和部件 (4) 标准化的零件和部件2-2 下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重吊钩，火车车轮，自行车的链条，纺织机的纱锭。
其中有_____是专用零件。
(1) 3种 (2) 4种 (3) 5种 (4) 6种2-3变应力特性可用σmax,σmin,σm, σa, r 等五个参数中的任意_____来描述。
(1) 一个 (2) 两个 (3) 三个 (4) 四个2-4 零件的工作安全系数为____。
(1) 零件的极限应力比许用应力 (2) 零件的极限应力比零件的工作应力(3) 零件的工作应力比许用应力 (4) 零件的工作应力比零件的极限应力2-5 在进行疲劳强度计算时，其极限应力应为材料的____。
(1) 屈服点 (2) 疲劳极限 (3) 强度极限 (4) 弹性极限二．分析与思考题2-1 一台完整2-3 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-2 机械零件主要有哪些失效形式?常用的计算准则主要有哪些?2-3 什么是零件的强度要求?强度条件是如何表示的?如何提高零件的强度?2-4 什么是零件的刚度要求?刚度条件是如何表示的?提高零件刚度的措施有哪些?2-5 机械零件设计中选择材料的原则是什么?2-6 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450，2-7 机械的现代设计方法与传统设计方法有哪些主要区别?第三章机械零件的强度一．选择题3-1 零件的截面形状一定，如绝对尺寸(横截面尺寸)增大，疲劳强度将随之_____。
精密机械设计基础第十五章
主要内容
第一节 概述 第二节 尺寸精度设计 第三节 形状与位置精度设计 第四节 表面粗糙度 第五节 典型零件的公差与配合标准简介
第一节 概述
机械精度设计概述 1. 运动分析与计算。确定机器或机构的合理 的传动系统，选择合适的机构或元件，满足 运动方面的要求。 2. 强度分析与计算。根据强度、刚度等设计 计算各个零件的基本尺寸和合理的结构。 3. 几何精度分析与计算。决定产品各个部件 的装配精度以及零件的几何参数和公差。
误差控制在其定向公差范围内； ➢ 定位公差带能够自然地把同一要素的形状
误差和定向误差控制在其定位公差范围内。
example
第三节 形状与位置精度设计
公差原则：确定形位公差与尺寸公差之间 关系的原则，分为独立原则、相关体尺寸 DM=Dmin；dM=dmax
第三节 形状与位置精度设计
形位公差的标注方法
GB／Tll 82—1996规定，形位公差要 求在矩形方框中给出，该方框由二格或多 格组成。框格中的内容从左到右按顺序填 写，框格内容包括：公差特征符号、公差 值、基准及指引线等组成。
第三节 形状与位置精度设计
形状公差 单一实际要素的形状所允许的变动全量。
第一节 概述
公差 允许零件几何量的变动范围。
互换性定义 同一规格的零部件，按照规定的技术要
求制造，能够彼此相互替换使用而效果相 同，则称这样的零件具有互换性。
第一节 概述
互换性的种类
1. 完全互换性
2. 不完全互换性－分组装配、修配、调整
降低加工成本
a
b
c
A
C
B
d
第一节 概述
标准 对需要协调统一的重复性事物（如产品、
邱宣怀机械设计课后答案第15章
第十五章轴一、选择题15-1 工作时承受弯矩并传递转矩的轴,称为___.(1)心轴 (2)转轴 (3)传动轴15-2 工作时只承受弯矩,不传递转矩的轴,称为___.(1)心轴 (2)转轴 (3)传动轴15-3 工作时以传递转矩为主,不承受弯矩或弯矩很小的轴,称为___.(1)心轴 (2)转轴 (3)传动轴15-4 自行车的前轴是___.(1)心轴 (2)转轴 (3)传动轴15-5自行车的中轴是___.(1)心轴 (2)转轴 (3)传动轴15-6 题15-6图表示起重绞车从动大齿轮1和卷筒2与轴3相联接的三种形式,图中a为齿轮与卷筒分别用键固定在轴上,轴的两端支架在机座轴承中;图中b 为齿轮与卷筒用螺栓连接成一体,空套在轴上,轴的两端用键与机座联接;图中c为齿轮与卷筒用螺栓连接成一体,用键固定在轴上,轴的两端支架在机座轴承中,以上三种形式中的轴,依次为___.(1)固定心轴,旋转心轴,转轴 (2)固定心轴,转轴,旋转心轴（3）旋转心轴,心轴,固定心轴 (4)旋转心轴,固定心轴,转轴 (5)转轴,固定心轴,旋转心轴 (6)转轴,旋转心轴,固定心轴15-7 如图所示,主动齿轮1通过中间齿轮2带动从动轮3传递功率,则中间齿轮2的轴O2是___.(1)心轴 (2)转轴 (3)传动轴题 15-6图题15-7图1-大齿轮 2-卷筒 3-轴 1-主动齿轮 2中间齿轮 3-从动齿轮15-8 轴环的用途是___.(1)作为轴加工时的定位面 (2)提高轴的强度 (3)提高轴的刚度 (4)使轴上零件获得轴向定位15-9 当轴上安装的零件要承受轴向力时,采用___来进行轴向固定,所能承受的轴向力较大.(1)螺母 (2)紧定螺钉 (3)弹性挡圈15-10 增大轴在截面变化处的过渡圆角半径,可以___.(1)使零件的轴向定位比较可靠 (2)降低应力集中,提高轴的疲劳强度 (3)使轴的加工方便15-11 轴上安装有过盈配合的零件时,应力集中将发生在轴上___.(1)轮毂中间部位 (2)沿轮毂两端部位 (3)距离轮毂端部为1/3轮毂长度处15-12 采用表面强化如碾压、喷丸、碳氮共渗、氧化、渗氮、高频活火焰表面淬火等方法,可显著提高轴的___.(1)静强度 (2)刚度 (3)疲劳强度 (4)耐冲击强度15-13 在轴的初步计算中，轴的直径是按___来初步确定的.(1)抗弯强度 (2)扭转强度 (3)复合强度 (4)轴段上零件的孔径15-14 减速器中,齿轮轴的承载能力主要受到___的限制.(1)短期过载下的静力强度 (2)疲劳强度 (3)脆性破坏 (4)刚度15-15 转轴上载荷和支店位置都已经确定后，轴的直径可以根据___来进行计算或校核.(1)抗弯强度 (2)扭转强度 (3)扭转刚度 (4)复合刚度15-16 已知轴的受载简图如图所示，则其弯矩图应是___.15-17 已知轴的受载简图如图所示，则其弯矩图应是___.15-18 已知轴的受载简图如图所示，则其弯矩图应是___.15-19 已知轴的受载简图如图所示，则其弯矩图应是___.题15-16图题15-17图题15-18图15-20 一展开式两级齿轮减速器的传动简图如图所示,高速轴ab右端与电动机相连,则高速轴的转矩图是___.题15-19图题15-20图15-21 上题图中齿轮减速器的中间轴cd的转矩图是___.15-22 一分流式两级齿轮减速器的传动简图如图所示, 高速轴ab右端与电动机相连,则高速轴的转矩图是___.15-23 上题图中齿轮减速器的中间轴cd的转矩图是___.15-24 如图所示,轴上安装一斜齿圆柱齿轮,分度圆直径d=400mm,齿轮的圆周力Ft=2000N,轴向力Fx=320N,径向力Fr=800N,则轴在垂直平面(即图纸平面)内的弯矩图是___.15-25 某轴的合成弯矩和转矩图如图所示,设扭剪应力按对称循环变化,则最大当量弯矩Me是___N·m.(1)224 (2)337 (3)450 (4)559题15-21图题15-22图题15-23图题15-24图题15-25图二、分析与思考题15-26 轴的常用材料有那些?各适用于何种场合?如何选择?15-27 在同一工作条件下,若不改变轴的结构和尺寸,仅将轴的材料由碳钢改为合金钢,为什么只提高了轴的强度而不能提高轴的刚度?15-28 轴的设计应考虑哪些方面的问题?其中哪些问题是必须考虑的?哪些问题有特殊要求时才考虑?15-29 轴结构设计主要内容有哪些?15-30 轴上零件的轴向固定方法有哪些种?各有什么特点?15-31 轴上零件的轴向固定方法有哪些种?各有什么特点?15-32 为什么转轴常设计成阶梯形结构?15-33 轴的强度设计方法有那几种?它们各适用于何种情况?15-34 利用公式估算轴的直径时,应如何选取c值,对计算所得结果应如何最后取值?15-35 按当量弯矩计算轴的强度时,公式中,的含义是什么?如何取值?15-36 轴受载以后,如果产生过大的弯曲变形或扭转变形,对机器的正常工作有什么影响?试举例说明.15-37 如何提高轴的疲劳强度?如何提高轴的刚度?15-38 图示为轴上零件的两种布置方案,功率由齿轮A输入,齿轮1输出转矩T1,齿轮2输出转矩T2,且T1>T2,试比较两种布置方案中各段轴所受转矩的大小.题15-38图题15-39图15-39 图示带式运输机的两种传动方案,若工作情况相同,传递功率一样,试比较:(1)按方案a设计的单级减速器,如果改用方案b,减速器的哪根轴的强度要重新核验,为什么?(2)两种方案中,电动机轴受力是否相同?(方案a中V带传动比等于方案b中开式齿轮传动比).15-40 校核轴的强度时,如何判断轴的危险截面?怎样确定轴的许用应力?15-41 如需要对轴的疲劳强度的精确校核,应具备什么条件?15-42 何谓轴的共振?何谓轴的临界转速?15-43 什么叫刚性轴?什么叫挠性轴?设计高速运转的轴时,应如何考虑轴的工作转速范围?三、设计计算题15-44 有一离心水泵,由电动机经联轴器带动,传递功率P=3KW,转速n=960r/min,轴的材料为45钢调质,试按强度要求计算轴所需的最小直径?15-45 已知一传动轴直径d=32mm,转速n=900r/min,如果轴上的扭剪应力不允许超过70MPa,问该轴能传递多大功率?15-46 直径d=75mm的实心轴与外径do=85mm的空心轴的扭转强度相同,设两轴的材料相同,试求该空心轴的内径di和减轻重量的百分率?15-47 试确定一传动轴的直径.已知:轴的材料为Q255钢,传递功率P=15KW,转速n=80r/min.(1)按扭转强度计算;(2)按扭转刚度计算.(设其扭转变形在1000mm长度上不允许超过0.5°)15-48 试设计一单级直齿圆柱齿轮减速器的主动轴,轴的材料用45钢,调质处理.已知:轴单向转动,工作时有振动,传递转矩T1=1.75×105N·mm,齿轮模数m=4mm,齿数z=20,啮合角α=20°,齿宽b=80mm,轴输入端与联轴器相联,轴承间距为160mm.15-49 试设计一圆锥齿轮传动的小齿轮轴,并校核Ⅰ—Ⅰ截面(只受转矩)以及靠近齿轮的轴承的安全系数.已知:传递功率P=35KW,轴的转速n=940r/min,单向回转,传动比i=2,齿数z1=20,模数m=6mm,齿宽b=50mm,轴的材料为45钢,正火处理.题15-48图题15-49图15-50 设计如图所示的斜齿圆柱齿轮减速器的输入轴.已知该轴输入功率P=37.5KW,转速n=960r/min,小齿轮节圆直径d1=150mm,模数mn=4mm,齿宽b=150mm,螺旋角β=15°20′,法向压力角αn=20°,轴的材料为45钢正火.电动机轴径为65mm,初选组合代号303的圆锥滚子轴承.15-51 根据题15-50的计算结果,校核小齿轮处轴的挠度(用等效直径法和变形能法).15-52 一渐开线直齿圆柱齿轮减速器的中间轴的尺寸和布置如图所示,已知其传递的转矩T=400N·m,大小齿轮压力角均为α=20°的标准齿轮,轴的材料为45钢,调质处理,轴需双向运转,齿轮与轴均采用配合并采用圆头普通键联接.轴上圆角半径均为r=1.5mm,试验算此轴的疲劳强度.题15-50图题15-52图15-53 根据题15-52的计算结果,校核图15-52所示截面Ⅱ—Ⅱ处轴的挠度.许用挠度[y]=0.003Lmm,L为支店间的距离.15-54 设计如图所示的单级斜齿圆柱齿轮减速器的低速轴.已知:电动机额定功率P=4KW,转速n1=750r/min,n2=130r/min,大齿轮节圆直径d2′=300mm,齿宽b2=90mm,轮齿螺旋角β=12°,法面压力角αn=20°.工作机为输送带,载荷平稳.要求: (1)完成轴的全部结构设计;(2)根据弯扭合成理论验算轴的强度;(3)精确校核轴的危险截面的安全系数.15-55 一传动轴直径为55mm,转矩由轮1输入,T1=11.52×105N·mm,分别由轮2和轮3输出,轮2输出转矩T2=6.91×105N·mm,轮3输出转矩T3=4.61×105N·mm.求轮2相对轮3的扭转角.15-56 如图所示,钢轴直径d=25mm,圆盘重W=150N,试计算轴的第一阶临界转速nε1.15-57 一直径为50mm的钢轴上装有两个圆盘,布置如图所示.不计轴本身重量,试计算此轴的第一阶临界转速.若已知轴的工作转速n=960r/min,分析此轴属于刚性轴还是挠性轴?轴工作时的稳定性如何?题15-54图题15-55图题15-56图题15-57图四、结构设计题15-58 试分析题图15-58a、b、c、d中的结构错误,分别说明理由,并画出正确地结构图.15-59 指出图中轴的结构设计有哪些不合理,并画出改正后的轴结构图.题15-58图题15-59图15-60 齿轮轴上各零件的结构及位置如图所示,试设计该轴的外形并定出各段的直径.题15-60图15-61 图示滑轮的直径D=400mm,轴支点跨距L=160mm,起重量W=10000N.要求: (1)确定轴的直径,轴的材料用45钢,调质处理.(2)画出滑轮轴的结构图.题15-61图15-62 为了改进轴的结构,减少应力集中,提高轴的疲劳强度,在下列情况下应采取什么措施?并绘图说明.(1)设计轴肩时:①为了能使轴上零件得到可靠的定位,其轴肩的过渡圆半径r与相配零件的圆角半径R或倒角尺寸C的结构形式.②当与轴相配的零件必须采用很小的圆角半径R时,可采用哪些结构形式.(2)如轴上有直角凹槽、键槽、花键等,应采用的结构措施.(3)如轴与轴上零件为过盈配合时,应采用的结构措施.。
机械设计基础第七版课后习题答案
机械设计基础第七版课后习题答案第一篇：机械设计基础第七版课后习题答案第一章1-1 什么是运动副？高副与低副有何区别？答：运动副：使两构件直接接触，并能产生一定相对运动的连接。
平面低副－凡是以面接触的运动副，分为转动副和移动副；平面高副－以点或线相接触的运动副。
1-2 什么是机构运动简图？它有什么作用？答：用简单的线条和符号代表构件和运动副，并按比例定出各运动副位置，表示机构的组成和传动情况。
这样绘制出的简明图形就称为机构运动简图。
作用：机构运动简图不仅能表示出机构的传动原理，而且还可以用图解法求出机构上各有关点在所处位置的运动特性（位移，速度和加速度）。
它是一种在分析机构和设计机构时表示机构运动的简便而又科学的方法。
1-3平面机构具有确定运动的条件是什么？答：机构自由度F>0，且与原动件数相等，则机构各构件间的相对运动是确定的；这就是机构具有确定运动的条件。
（复习自由度4 个结论 P17）第二章2-1 什么是曲柄摇杆机构的急回特性和死点位置？答：急回特性：曲柄等速回转的情况下，摇杆往复运动速度快慢不同，摇杆反行程时的平均摆动速度必然大于正行程时的平均摆动速度，此即急回特性。
死点位置：摇杆是主动件，曲柄是从动件，曲柄与连杆共线时，摇杆通过连杆加于曲柄的驱动力F 正好通过曲柄的转动中心，所以不能产生使曲柄转动的力矩，机构的这种位置称为死点位置。
即机构的从动件出现卡死或运动不确定的现象的那个位置称为死点位置（从动件的传动角 =0°）。
第三章3-2 通常采用什么方法使凸轮与从动件之间保持接触？答：力锁合：利用重力、弹簧力或其他外力使从动件与凸轮轮廓始终保持接触。
形锁合：利用高副元素本身的几何形状使从动件与凸轮轮廓始终保持接触。
3-3 什么叫刚性冲击和柔性冲击？用什么方法可以避免刚性冲击？答：刚性冲击：从动件在运动开始和推程终止的瞬间，速度突变为零，理论上加速度为无穷大，产生无穷大的惯性力，机构受到极大的冲击，称为刚性冲击。
邱宣怀《机械设计》(第4版)(章节题库 机械设计概论)【圣才出品】
第1章 机械设计概论一、选择题下列8种机械零件：涡轮的叶片，飞机的螺旋桨，往复式内燃机的曲轴，拖拉机发动机的气门弹簧，起重机的起重钩，火车车轮，颚式破碎机上的V带轮，减速器中的齿轮。
其中有（）是专用零件。
A．3种B．4种C．5种D．6种【答案】C二、填空题1．产品样机试验完成后，为使设计达到最佳，需对设计方案进行及评价工作。
【答案】技术评价；经济2．产品设计中的“三化”是指、及。
【答案】标准化；系列化；通用化3．贯彻标准化的好处主要有、及。
（列举三项）【答案】减少设计工作量，缩短设计周期；为专业化生产创造条件，提高产品质量，降低制造成本；增大互换性，便于维修；有利于增加产品品种，扩大生产批量，容易收到优质高产、低消耗的经济效果；可集中成功经验，减少技术过失事故的重复出现4．产品的开发性设计的核心是及设计工作。
【答案】功能设计；结构5．在静载荷作用下的机械零件，不仅可以产生应力，也可能产生应力。
【答案】静；变6．机械设计的一般程序为______。
【答案】产品规划，方案设计，技术设计，施工设计三、问答题1．机械设计过程通常分为哪几个阶段？各阶段的主要内容是什么？答：机械设计过程通常可分为以下几个阶段：（1）产品规划：主要工作是提出设计任务和明确设计要求。
（2）方案设计：在满足设计任务书中设计具体要求的前提下，由设计人员构思出多种可行方案并进行分析比较，从中优选出一种功能满足要求、工作性能可靠、结构设计可靠、结构设计可行、成本低廉的方案。
（3）技术设计：完成总体设计、部件设计、零件设计等。
（4）制造及试验：制造出样机、试用、修改、鉴定。
2．标准化的重要意义是什么？答：标准化的意义在于可使零件、部件的种类减少，简化生产管理过程，降低成本，保证产品的质量，缩短生产周期。
四、计算题什么是机械零件的条件性计算？如何将机械零件的受力和变形简化并得到可用于计算的力学模型？答：条件性计算是合理的简化计算。
机械零件计算中常常对某些复杂的受力和变形现象做适当而又合理的简化，使计算能顺利地进行，如以集中力代替某些实际上的分布力，以点支承代替某些面支承等等。
机械设计15章答案
二、填空题
第十五 轴
13-4 C 15-5 C 15-6 D 15-12 B
15-9 C 15-10 A 15-11 B
15—13按受载分类，轴可以分为转轴、心轴和传动轴，减 速器中的轴应属于 转 轴 15—14 转轴一般制成阶梯形的原因是 便于轴上零件安 装定位 和 近似等强度 。 15—15 当转轴受到稳定的轴向力作用时，轴的弯曲应力 是 非对称循环 应力。 5—16 单向转动的轴上作用有方向不变的径向载荷时，轴 的弯曲应力为 对称 循环变应力，扭转剪应力为 脉动 循 环变应力（转动不平稳时）。
15—22提高轴的刚度的措施有 改善轴的支承情况(减小跨距、 改悬臂为简支、采用支承刚度大的轴承等)、增大轴的尺寸、 采用空心轴、合理布置轴上零件的位置和改进轴上零件的 结构以减小轴的载荷等 。 15—23 何为转轴、心轴和传动轴？自行车的前轴、中轴、 后轴及踏板轴各是什么轴？ 答：工作中既承受弯矩又承受扭矩的轴称为转轴、只受弯 矩而不受扭矩的轴称为心轴、只受扭矩而不受弯矩的轴称 为传动轴。 自行车的前轴、后轴属于固定心轴，踏板轴属于转动 心轴； 自行车的中轴属于转轴。
15—17用套筒、螺母或轴端挡圈作轴向固定时，应使轴头 段的长度 小于 轮毂宽度。 15—18在齿轮减速器中，低速轴的直径要比高速轴的直径 粗得多，其原因是 低速轴受到的转矩大得多 。 15—19 一般情况下轴的工作能力决定于 轴的强度 和 轴 的刚度 。 15—20 零件在轴上常用的轴向固定方法有 轴肩、轴环、 套筒、圆螺母、轴挡档圈、挡圈等 ； 周向固定方法有 键、花键、过盈配合等 。 15—21提高轴的疲劳强度的措施有 合理布置轴上零件的 位置和改进轴上零件的结构以减小轴的载荷、改进轴的 结构以减小应力集中、改进轴的表面质量以提高轴的疲 劳强度 。
机械设计基础习题解答第15章
15.1 弹簧主要有哪些功能？试举例说明。
答：弹簧的主要功能有（1）缓冲和减振，如车辆中的缓冲弹簧、联轴器中的吸振弹簧；（2）控制运动，如内燃机中的阀门弹簧、离合器中的控制弹簧；（3）储蓄能量，如钟表中的弹簧；（4）测力，如测力器和弹簧秤中的弹簧等。
15.2 分析图示自行车，它采用了那些弹性连接？采用这些连接有什么优点？
答：采用了弹簧、油压减震器。
主要有点就是减振。
15.3 查找资料，写出有关“空气弹簧”结构及工作原理的调研报告。
参考：
空气弹簧是在一个密封的容器中充入压缩空气，使腔体内的压力高于大气压的几倍或者几十倍，利用气体可压缩性实现其弹性作用。
空气弹簧具有较理想的非线性弹性特性，加装高度调节装置后，车身高度不随载荷增减而变化，弹簧刚度可设计得较低，乘坐舒适性好。
但空气弹簧悬架结构复杂、制造成本高。
空气弹簧按气囊的结构型式可分成囊式、膜式和复合式三种。
通常在初始状态下，空气弹簧充气到规定压力，当载荷发生变化时，在高度
题15.2图 山地自行车
调整阀的配合下，自动调整空气弹簧内的气压与之适应，以维持车体高度不发生变化。
如车体静载荷增加时，车体高度降低，高度控制阀控制向空气弹簧充气，空气弹簧内气压升高，使车体恢复到原来平衡的高度。
机械设计第十五章课后习题答案
15-1答滑动轴承按摩擦状态分为两种：液体摩擦滑动轴承和非液体摩擦滑动轴承。
液体摩擦滑动轴承：两摩擦表面完全被液体层隔开，摩擦性质取决于液体分子间的粘性阻力。
根据油
膜形成机理的不同可分为液体动压轴承和液体静压轴承。
非液体摩擦滑动轴承：两摩擦表面处于边界摩擦或混合摩擦状态，两表面间有润滑油，但不足以将两
表面完全隔离，其微观凸峰之间仍相互搓削而产生磨损。
15-2解（ 1）求滑动轴承上的径向载荷
（ 2）求轴瓦宽度
（ 3）查许用值
查教材表 15-1，锡青铜的，
（ 4）验算压强
（ 5）验算值
15-3解（1）查许用值
查教材表 15-1，铸锡青铜ZCuSn10P1的，
（ 2）由压强确定的径向载荷
由得
（ 3）由值确定的径向载荷
得
轴承的主要承载能力由值确定，其最大径向载荷为。
15-4解（ 1）求压强
（ 5）求值
查表 15-1，可选用铸铝青铜ZCuAl10Fe3 ，
15-5证明液体内部摩擦切应力、液体动力粘度、和速度梯度之间有如下关系：
轴颈的线速度为，半径间隙为，则
速度梯度为
磨擦阻力
摩擦阻力矩
将、代入上式。
机械设计课后作业 答案汇总
第三章 机械零件的强度习题答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-1210 MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ 得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示第五章螺纹连接和螺旋传动习题答案5-5图5-49是由两块边板和一块承重板焊接的龙门起重机导轨托架。
两块边板各用4个螺栓与立柱相连接，托架所承受的最大载荷为20kN，载荷有较大的变动。
试问：此螺栓连接采用普通螺栓连接还是铰制孔用螺栓连接为宜？为什么？Q215，若用M6×40铰孔用螺栓连接，已知螺栓机械性能等级为8.8，校核螺栓连接强度。
[解] 采用铰制孔用螺栓连接为宜因为托架所受的载荷有较大变动，铰制孔用螺栓连接能精确固定被连接件的相对位置，并能承受横向载荷，增强连接的可靠性和紧密性，以防止受载后被连接件间出现缝隙或发生相对滑移，而普通螺栓连接靠结合面产生的摩擦力矩来抵抗转矩，连接不牢靠。
