变频谐振在高压电缆耐压试验中的应用
变频谐振技术在高压试验中的探讨
变频谐振技术在高压试验中的探讨【摘要】本文就简述了变频谐振高压试验装置在实际实验中的运用，特别是具体的变频谐振高压试验装置应用时候的运输，组装，实验注意事项，实验的要求，实验的方法，实验的步骤等，作出了简单的介绍。
也对变频谐振高压试验装置的一些优点作出了简要的阐释。
实验结果的分析，实验故障解决的思想要点，都有所说明。
变频谐振高压试验装置的高效，使用的越发广泛，也就需要更多的介绍说明。
这对变频谐振高压试验装置的更广泛使用一定是有益处的【关键词】变频，谐振技术，高压试验，一、前言变频谐振高压试验装置在越来越多的使用，也对各种高压电实验，各种电力试验，越来越多的起到作用。
越来越多的生产商，试验单位都开始普及使用变频谐振高压试验装置来做变频谐振高压实验。
可是，变频谐振高压试验装置的广泛使用，一定会有许许多多的问题，也会有许多需要解决的疑问，也需要简单明了的技术介绍，操作实验规范介绍。
实验结果的分析比对，也是需要注意的一些问题。
变频谐振高压试验装置实验时必须要能在遇到问题的时候，能快速解决。
二、变频谐振高压试验装置的应用变频谐振高压试验装置在工厂整体组装完成以后进行调整试验，在试验合格后，以运输单元的方式运往现场安装。
运输过程中的机械振动、撞击等可能导致变频谐振高压试验装置原件或组装件内紧固件松动或相对位移。
安装过程中，在联结、密封等工艺处理方面存在失误，导致电极表面刮伤或安装错位引起电极表面缺陷，空气中悬浮的尘埃、导电微粒杂质和毛刺等在安装现场又难以彻底清理，且难以检查出来，将引发绝缘事故。
由于试验设备和条件所限，早期的变频谐振高压试验装置产品多数未进行严格的现场耐压试验。
事故统计表明，虽然不能保证经过现场耐压试验的变频谐振高压试验装置不会在运行中发生绝缘事故，但是没有进行现场交流耐试验的变频谐振高压试验装置却大都发生了事故，因此变频谐振高压试验装置必须进行现场耐压试验。
变频谐振高压试验装置的现场耐压采用交流电压、振荡操作冲击电压的振荡雷电冲击电压等试验装置进行，交流耐压试验是变频谐振高压试验装置现场耐压试验中常见的方法，它能够有效地检查异常的电场结构(如电极损坏)。

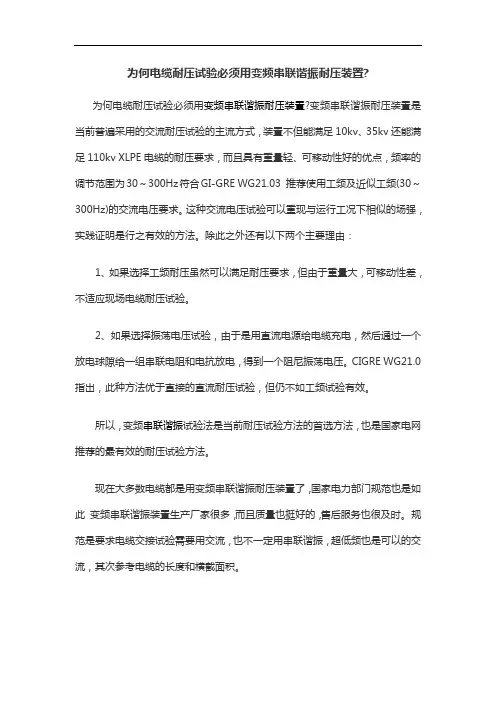

为何电缆耐压试验必须用变频串联谐振耐压装置
为何电缆耐压试验必须用变频串联谐振耐压装置?
为何电缆耐压试验必须用变频串联谐振耐压装置?变频串联谐振耐压装置是当前普遍采用的交流耐压试验的主流方式，装置不但能满足10kv、35kv还能满足110kv XLPE电缆的耐压要求，而且具有重量轻、可移动性好的优点，频率的调节范围为30～300Hz符合GI-GRE WG21.03 推荐使用工频及近似工频(30～300Hz)的交流电压要求。
这种交流电压试验可以重现与运行工况下相似的场强，实践证明是行之有效的方法。
除此之外还有以下两个主要理由：
1、如果选择工频耐压虽然可以满足耐压要求，但由于重量大，可移动性差，不适应现场电缆耐压试验。
2、如果选择振荡电压试验，由于是用直流电源给电缆充电，然后通过一个放电球隙给一组串联电阻和电抗放电，得到一个阻尼振荡电压。
CIGRE WG21.0 指出，此种方法优于直接的直流耐压试验，但仍不如工频试验有效。
所以，变频串联谐振试验法是当前耐压试验方法的首选方法，也是国家电网推荐的最有效的耐压试验方法。
现在大多数电缆都是用变频串联谐振耐压装置了，国家电力部门规范也是如此变频串联谐振装置生产厂家很多，而且质量也挺好的，售后服务也很及时。
规范是要求电缆交接试验需要用交流，也不一定用串联谐振，超低频也是可以的交流，其次参考电缆的长度和横截面积。
变频串联谐振电缆高压试验
变频串联谐振电缆高压试验摘要：由于中国电力行业的高速发展，高压电线电缆的使用量逐渐增大，使得高压电缆变得更稳定可靠是电网改造的重中之重。
而交联聚乙烯（XLPE）电缆机械性能好、电容小、介质损耗小于纸绝缘和PVC绝缘电缆等优势被应用于大部分电力领域。
为了保证安全性，高压电缆进行耐压试验方可投入使用。
变频串联谐振耐压试验能够符合高压电缆耐压试验的要求。
关键词：高压电缆；交联聚乙烯；耐压试验；串联谐振耐压试验1概述随着科研水平的发展，交联聚乙烯绝缘（XLPE）电缆出现在大家的视线中，它的导电性能好，安装便捷，制造工艺简便，XLPE目前已经替代大部分绝缘电缆在电力行业中使用了[1-3]。
交联聚乙烯绝缘有非常好的机械性能和电气性能，它的电容小，介质损耗小于纸绝缘和PVC绝缘电缆。
XLPE具有很好的耐老化和抗热性能，它在正常情况下允许通过大电流。
变频串联谐振耐压试验是绝缘电缆投运前进行的试验，它是一种有效试验的方法，变频串联谐振电缆耐压试验广泛应用于电力电缆、油纸绝缘的绝缘试验中[4-6]。
2耐压试验分析2.1 直流电压下产生记忆效应问题XLPE绝缘电缆在直流电压作用下会产生一种“记忆”效应，电路里积存着残余的单极性电荷。
假如产生“记忆”电荷，电缆需要很长的时间才能“忘记”即释放掉电荷。
假设XLPE绝缘电缆在没有完全释放掉这些单极性残余电荷就投入运行，此时通过很大的直流电压在工频电压工作下的峰值上累加，如此会让电压峰值更高，最后的结果可能是电缆绝缘被击穿。
XLPE电缆绝缘的半导体凸出点和脏污点处容易产生空间电荷，空间电荷也可能造成电缆表面闪络和击穿。
2.2 电缆的绝缘性能在一般的情况下，电缆会随着温度的升高而绝缘性能下降，假设电缆长期处于满负荷状态工作，其温度会一直处于高温状态，电缆老化程度加重，电缆绝缘寿命下降。
还有其他的一些原因会使得电缆绝缘性能下降：如外力冲击、受潮、接触不良、腐蚀作用等。
3电缆耐压试验3.1 XLPE电缆结构及特性交联聚乙烯（XLPE）是一种固体绝缘材料。

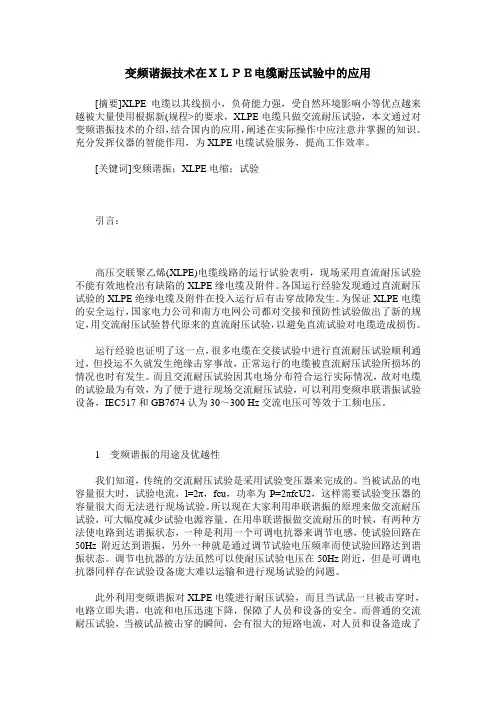

变频谐振技术在XLPE电缆耐压试验中的应用
变频谐振技术在ＸＬＰＥ电缆耐压试验中的应用[摘要]XLPE电缆以其线损小，负荷能力强，受自然环境影响小等优点越来越被大量使用根据新(规程>的要求，XLPE电缆只做交流耐压试验，本文通过对变频谐振技术的介绍，结合国内的应用，阐述在实际操作中应注意并掌握的知识。
充分发挥仪器的智能作用，为XLPE电缆试验服务，提高工作效率。
[关键词]变频谐振；XLPE电缩；试验引言：高压交联聚乙烯(XLPE)电缆线路的运行试验表明，现场采用直流耐压试验不能有效地检出有缺陷的XLPE缘电缆及附件。
各国运行经验发现通过直流耐压试验的XLPE绝缘电缆及附件在投入运行后有击穿故障发生。
为保证XLPE电缆的安全运行，国家电力公司和南方电网公司都对交接和预防性试验做出了新的规定，用交流耐压试验替代原来的直流耐压试验，以避免直流试验对电缆造成损伤。
运行经验也证明了这一点，很多电缆在交接试验中进行直流耐压试验顺利通过，但投运不久就发生绝缘击穿事故，正常运行的电缆被直流耐压试验所损坏的情况也时有发生。
而且交流耐压试验因其电场分布符合运行实际情况，故对电缆的试验最为有效，为了便于进行现场交流耐压试验，可以利用变频串联谐振试验设备，IEC517和GB7674认为30～300 Hz交流电压可等效于工频电压。
1变频谐振的用途及优越性我们知道，传统的交流耐压试验是采用试验变压器来完成的。
当被试品的电容量很大时，试验电流，l=2π，fcu，功率为P=2πfcU2，这样需要试验变压器的容量很大而无法进行现场试验。
所以现在大家利用串联谐振的原理来做交流耐压试验，可大幅度减少试验电源容量。
在用串联谐振做交流耐压的时候，有两种方法使电路到达谐振状态，一种是利用一个可调电抗器来调节电感，使试验回路在50Hz附近达到谐振，另外一种就是通过调节试验电压频率而使试验回路达到谐振状态。
调节电抗器的方法虽然可以使耐压试验电压在50Hz附近，但是可调电抗器同样存在试验设备庞大难以运输和进行现场试验的问题。

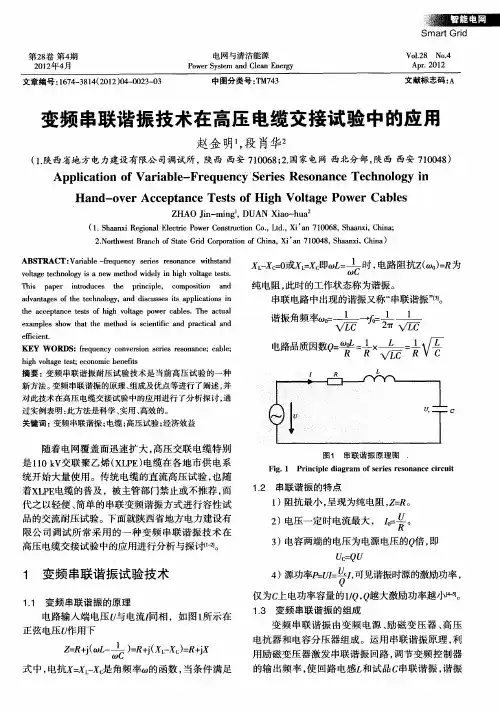

变频串联谐振技术在高压电缆交接试验中的应用
Ｖｏ ． Ｎｏ４ １ ２８ ． Ａｐ ．２ ２ ｒ ０１
中 图分 类 号 ：Ｍ７ ３ Ｔ ４
文献 标 志 码 ： Ａ
变频 串联谐振技术在高压 电缆交接试验 中的应 用
赵金 明１段 肖华２ ，
（． １陕西省地 方 电力建设 有 限公 司调 试所 ，陕西 西安 ７０ ６ ；． 家电 网 西北 分部 ， １０ ８２国 陕西 西安 ７０４ ） １０ ８
压试 验 ， 科 学 、 用 、 是 实 高效 的 ， 易 于在 实 际工 作 也
中有 效实施 。
参考 文献
［】 陈广辉 ， １ 王东芳 ， 岳彩鹏 ， ． 电压 下基于空 间电荷 等 交流 效应 的Ｘ Ｐ 电缆绝 缘老化研 究现状 ［． ＬＥ Ｊ 电网与清 洁能 】
源 ，０ １ ７ １ ）５ ８ ２ １． （ １ ：－ ． ２
２． ｒｈ ｓ ａ ｈ ｆＳ ａｅ Ｇｒｄ ｒ ｒ ｔ ｆＣｈｉ ，Ｘｉ ａｎ ７１ ０４８ Ｎｏ ｔｗｅ ｔＢｒ ｎｃ ｏ ｔ ｔ ｉ Ｃｏｐｏ ａｉ ｏ ｎａ ｏｎ ’ ０
，
Ｓａｎ ｉＣ ｉａ ｈａｘ， ｈｎ ）
ＡＢＳ ＴＲＡＣＴ： ｒ ｂ ｅ一 ｑ ｅ ｃ ｓ ｒｅ ｅ ｏ ａ ｃ ｗ ｔ ｓ ｎ Ｖａ ｉ ｌ ￣ｅ ｕ ｎ ｙ ｅ ｓ ｒ ｓ ｎ ａ ｉ ｎ ｅ ｉ ｔ ｄ ｈ ａ ｖ ｌ ｇ ｅ ｈ ｏ ｏ ｙ ｉ ａ ｎ ｗ ｍｅｈ ｄ ｗｉ ｅｙ ｉ ｉｈ ｖ ｌ ｇ ｅ ｔ． ｏｔ ｅ ｔ ｃ ｎ ｌ ｇ ｓ ｅ ｔ ｏ ｄ ｌ ｎ ｈ ｇ ｏ ｔ ｅ ｔ ｓ ａ ａ ｓ Ｔ ｉ ｐ ｐ ｒ ｉ ｔ ｄ ｃ ｓ ｔ ｅ ｐ ｎ ｉ ｌ ， ｃ ｍｐ ｓｔ ｎ ａ ｄ ｈｓ ａ ｅ ｎｒ ｕ ｅ ｈ ｒ ｃｐｅ ｏ ｉ ｏ ｏ ｉｏ ｎ ｉ ａ ｖ ｎ ａ ｅ ｆｔ ｅ ｔ ｃ ｎ ｌｇ ，ａ ｄ ｄ ｓ ｕ ｓ ｓ ｉ ｐ ｌ ａｉ ｎ ｎ ｄ ａ ｔｇ ｓ ｏ ｅ ｈ ｏｏ ｈ ｙ ｎ ｉｃ ｓ ｅ ｔ ａ ｐ ｉ ｔ ｓ ｉ ｓ ｃ ｏ ｔ ｅ ａ ｃ ｐ ａ ｃ ｅ ｔ ｆ ｈ ｇ ｏ ｔｇ ｏ ｒ ｃ ｂ ｅ ．Ｔ ｅ ａ ｔ ａ ｈ ｃ ｅ ｔ ｅ ｔｓｓ ｏ ｉ ｈ ｖ ｌ ｅ ｐ ｗｅ ａ ｌ ｓ ｈ ｃｕ ｌ ｎ ａ ｅ ａ ｌ ｓ ｓ ｏ ｈ ｔ ｔｅ ｍｅｈ ｄ ｉ ｓ ｉｎ ｉ ｃ ａ ｄ ｐ ａ ｔ ａ ｎ ｘ ｍｐ ｅ ｈ ｗ ｔ ａ ｈ ｔ ｏ ｓ ｃｅ ｔ ｎ ｒｃ ｉ ｌ ａ ｄ ｉ ｆ ｃ

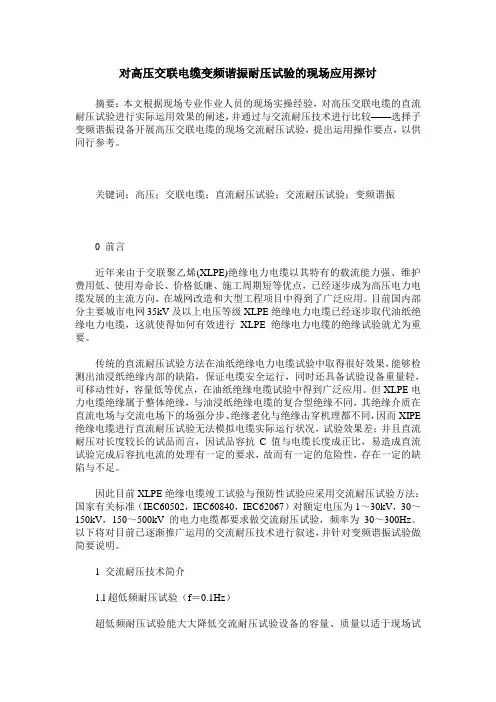

对高压交联电缆变频谐振耐压试验的现场应用探讨
对高压交联电缆变频谐振耐压试验的现场应用探讨摘要：本文根据现场专业作业人员的现场实操经验，对高压交联电缆的直流耐压试验进行实际运用效果的阐述，并通过与交流耐压技术进行比较——选择子变频谐振设备开展高压交联电缆的现场交流耐压试验，提出运用操作要点，以供同行参考。
关键词：高压；交联电缆；直流耐压试验；交流耐压试验；变频谐振0 前言近年来由于交联聚乙烯(XLPE)绝缘电力电缆以其特有的载流能力强、维护费用低、使用寿命长、价格低廉、施工周期短等优点，已经逐步成为高压电力电缆发展的主流方向，在城网改造和大型工程项目中得到了广泛应用。
目前国内部分主要城市电网35kV及以上电压等级XLPE绝缘电力电缆已经逐步取代油纸绝缘电力电缆，这就使得如何有效进行XLPE绝缘电力电缆的绝缘试验就尤为重要。
传统的直流耐压试验方法在油纸绝缘电力电缆试验中取得很好效果，能够检测出油浸纸绝缘内部的缺陷，保证电缆安全运行，同时还具备试验设备重量轻，可移动性好，容量低等优点，在油纸绝缘电缆试验中得到广泛应用。
但XLPE电力电缆绝缘属于整体绝缘，与油浸纸绝缘电缆的复合型绝缘不同，其绝缘介质在直流电场与交流电场下的场强分步、绝缘老化与绝缘击穿机理都不同，因而XIPE 绝缘电缆进行直流耐压试验无法模拟电缆实际运行状况，试验效果差；并且直流耐压对长度较长的试品而言，因试品容抗C值与电缆长度成正比，易造成直流试验完成后容抗电流的处理有一定的要求，故而有一定的危险性，存在一定的缺陷与不足。
因此目前XLPE绝缘电缆竣工试验与预防性试验应采用交流耐压试验方法：国家有关标准（IEC60502，IEC60840，IEC62067）对额定电压为1～30kV，30～150kV，150～500kV的电力电缆都要求做交流耐压试验，频率为30～300Hz。
以下将对目前已逐渐推广运用的交流耐压技术进行叙述，并针对变频谐振试验做简要说明。
1 交流耐压技术简介1.l超低频耐压试验（f＝0.1Hz）超低频耐压试验能大大降低交流耐压试验设备的容量、质量以适于现场试验，理论上可以降低试验设备容量的500倍。
10kv电缆串联谐振耐压试验
10kv电缆串联谐振耐压试验
【实用版】
目录
1.10kv 电缆串联谐振耐压试验的概念
2.10kv 电缆串联谐振耐压试验的设备
3.10kv 电缆串联谐振耐压试验的频率和电压
4.10kv 电缆串联谐振耐压试验的适用范围
5.10kv 电缆串联谐振耐压试验的注意事项
正文
10kv 电缆串联谐振耐压试验是一种对电缆进行耐压测试的方法，通过串联谐振的方式，可以有效地检测电缆的绝缘性能和耐压能力，确保电缆在正常运行时不会出现击穿等安全事故。
在进行 10kv 电缆串联谐振耐压试验时，需要使用专门的试验设备，如华天的 BPXZ-HT-264kVA/54/22 kV 变频串联谐振试验装置。
这种设备可以提供稳定的试验电压和频率，确保试验的准确性和安全性。
10kv 电缆串联谐振耐压试验的频率和电压通常是根据电缆的类型和规格来确定的。
一般来说，试验频率在 30 至 300 赫兹之间，试验电压为电缆额定电压的 1.5 倍左右。
具体的试验频率和电压需要根据电缆的实际情况来确定。
10kv 电缆串联谐振耐压试验适用于各种高电压、大容量的电力设备，如发电机、大型变压器、GIS、交联聚乙烯电力电缆，高压开关、互感器等。
不仅可以用于新设备的验收试验，还可以用于旧设备的定期检修和维护。
第1页共1页。
变频谐振装置在现场高压试验的应用
变频谐振装置在现场高压试验的应用作者：孙艳波来源：《读写算》2013年第40期变频谐振技术可以对电力系统的各种电压等级、各种电气设备进行交流耐压等一些重要的试验项目。
对于考核设备的绝缘情况、电气设备的正常使用、电力系统的安全稳定运行等方面有着重要的意义。
1概述变频谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。
被试品的电容与电抗器构成串联谐振连接方式，分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号。
调频功率输出经激励变压器耦合给串联谐振回路，提供变频谐振的激励功率。
变频谐振技术是利用改变频率的办法使电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压，来满足各种试验规程的交流耐压值等试验要求。
这是当前高电压试验的一种成型的方法与潮流，在国内外已经得到广泛的应用。
在现场对高电压、大电容试品的交流耐压、局部放电和感应耐压试验中解决了许多技术难题，逐步确立了技术优势。
2变频谐振的原理及特点2.1变频谐振工作原理在回路频率f=1■2πLC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。
Q为系统品质因数，即电压谐振倍数，一般为几十到一百以上。
先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。
由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
2.2变频谐振特点总体来说，变频谐振是谐振式电流滤波电路，除了变频电源比较电抗、电容的改变的易获得和易操作外，还能改善电源波形畸变，获得较好的正弦电压波形，有效防止谐波峰值对被试品的误击穿。
变频谐振工作在谐振状态下，当被试品的绝缘点被击穿时，谐振条件被破坏，整个回路就会立即脱谐，回路电流迅速下降为正常试验电流的数十分之一。
发生闪络击穿时，因失去谐振条件，除短路电流立即下降外，高电压也立即消失，电弧即可熄灭。
其恢复电压的再建立过程很长，很容易在再次达到闪络电压时断开电源，所以变频谐振很适用于高电压、大容量的电力设备的绝缘耐压等试验，如：GIS变电所、高压交联电力电缆、发电机、大型变压器、互感器等。
变频谐振在高压电缆耐压试验中的应用
变频谐振在高压电缆耐压试验中的应用【摘要】本文介绍了变频谐振试验系统的基本原理和优点，并根据现有的试验设备和应用实例，总结了变频试验系统在高压电缆交流耐压试验中的经验。
【关键词】变频谐振交流耐压This article describes the basic principles of variable frequency resonant test system and benefits, and in accordance with existing test equipment and application examples, summed up the experience of the frequency test system in the high voltage cable in the AC voltage test.Variable frequencyresonance AC voltage withstand1引言随着电力事业的快速发展，特别是近几年来“城市电网改造”，交联聚乙烯高压电缆在城市已经成熟推广使用，高压电缆现场竣工验收试验的目的是检查电缆的敷设、附件的安装是否正确及电缆在运输、搬运、存放、敷设和回填的过程中，是否有受到意外损害。
但是电缆的运行电压等级不断升高且电缆电容大，容量迅速扩大。
对于交联电缆大容量试品的交流耐压试验，普通工频试验设备在大容量的情况不适合现场使用。
而变频谐振系统试验装置，就能解决以较小的电源容量试验较大电容并且获得较高试验电压，是当前高压电缆交流耐压试验的主流方法，在国内外已经得到广泛的应用。
2变频谐振试验系统原理目前已研制出谐振成套试验装置。
根据调节方式的不同，谐振装置分为工频串联谐振装置（带可调电抗器、或带固定电抗器和调谐用电容器组，工作频率50Hz）和变频串联谐振装置（带固定电抗器，工作频率一般为30～300Hz）两大类。
广东电网公司江门供电局试验研究所使用的VFSR-W型无局放变频谐振试验系统是运用串联谐振原理，采用几个固定电抗器组合使用（包括电抗器串联、并联、串并联等）、通过调频方式，使回路达到谐振状态，最后再调变频电源电压、励磁变压器升压，试品最终达到我们理想的试验电压。
基于当前电力系统电缆高压试验中变频串联谐振技术应用的研究
的连 线， 并且确 认该侧 的断路器、 隔离开关、 接地刀 闸都处在 电缆试验 系 统所要求的试验状态 。 随着电力发展，高压交联电缆特别 １ １ ０ ｋ Ｖ Ｘ Ｌ Ｐ Ｅ电缆 在各地 市供 电 如果在 电缆户外终端进行试验， 对侧的线路断路器 、 隔离 开关 、 接 地 系统开始大量使用 。而现场竣工交接试验的 目的是检查 电缆 的敷设及附 刀闸需要处于试验所要求 的状态 。 件安装是 否正确， 电缆在运输 、 搬运、 存放 、 敷 设和 回填的过程 中是否受 ． ３ 现 场试 验 工作 程 序 到意外损害。检查的重要方法是 电缆主绝缘耐压。现就广 东输变 电工程 １ （ １ ） 将试验设备安装在 电缆终端相应套管位置 ， 调试好设备 。试验场 公司常采 用的一种变频 串联谐 振技术在高压 电缆 交接试验 中的应用进 地 四周装设围栏， 悬挂“ 止步 ， 高压危险 ！’ ’ 标示牌 。 行分析与探讨。 （ ２ ） 测量被试 电缆一相 电缆的绝缘 电阻， 确认绝缘 电阻合格 。 ｌ 电力 电缆现 场交接 试验 （ ３ ） 将试验引线接上被试 电缆终端接头的一相 。 １ ． １ 试 验 项 目及 设 备接 线 （ ４ ） 检查试验回路所有接线 ， 检查测量仪表 ， 准备 开始试验 。 （ １ ） 电缆 芯 线 对 外护 套 的绝 缘 电阻 测 量 （ ５ ） 合上试 验电源 ， 调整变频 电源 的频率 ， 将试验 回路调至谐 振 ， 此 选用量程为 ２ ５ ０ ０ Ｖ的兆欧表进行 电缆绝缘 电阻测量 ， 绝缘 电阻值应 时调压器置于初始位置。 符 合 设计 要 求 。 （ ６ ） 将输 出 电压逐渐升至试验 电压 ， 保持试验 电压 ６ ０ ｍ ｉ ｎ ， 然后快速 （ ２ ） 电缆芯线对护套及地 交流耐压试验 降压 至零 ， 断开试验 电源， 高压端挂接地线 。 交流耐压试验参照 Ｇ Ｂ ５ ０ １ ６ ０ — ２ ０ ０ ６《 电气安装 工程 电气 设备交接 试 （ ７ ） 复测被试电缆 Ａ相的绝缘 电阻。 验 标 准》 进行 ， 试 验 电压 为 ２ Ｕ ６ ０ ｍｉ ｎ 。 （ ８ ） 试验过程 中如 发生闪络、 击穿或异常情况， 应立 即暂停试验 。委 试验接线示意 图如图 １ ； 图 ２为常用 的电缆交流耐压试验 的设备 。 托方应安排人员检查 电缆是否需要处理 ，确定能否再次进行耐压试 验。 试验方应检 查试验设备是否损坏， 如有损坏须立 即检修 。 （ ９ ） 重新试验 时如 再次发生闪络或击 穿 ， 委托 方必须确 认 电缆经 检 查处理后符 合耐压试验要求 ， 如 符合要求则重 复执行“ 第 ６步骤 ” ， 直 至 ｖＦ 一 变频 电源； Ｔ 一 调 压器； Ｂ 一 中间变压器 ； Ｌ 一 高压 电抗器 试验完成。 ｖ 一 电压袭 ； Ｃ ， － 被 试电缆 ： ｃ ． ， Ｃ ２ － 分压 器电容 。 （ １ Ｏ ） 重复“ 第（ ２ ） ～（ ９ ） 步骤 ” 完成被试 电缆其它二相试验 。 图 ｌ 电缆交流耐压试验接线 图 （ １ １ ） 完成三相 电缆试验 。
关于变频串联谐振耐压试验的应用
关于变频串联谐振耐压试验的应用摘要：本文介绍了变频串联谐振耐压试验装置的工作原理，阐明了其设计结构特点，并对实际使用中的问题进行了分析处理，具有一定的使用价值。
关键词：电容、电感、串联谐振耐压试验、品质因数频率调整近年来，大电容量的电气设备（如大型发电机组、电力变压器、电力电容器、GIS、电力电缆等）在一定频率范围内的绝缘耐受与工频耐压具有一定的等效性，这样就为利用变频试验装置的电感与被试品的电容串联产生谐振电压来进行交流耐压试验提供了可能，且由于试验装置的励磁电压低、重量轻，非常方便于在施工现场使用。
现就变频串联谐振耐压试验装置的原理、特点和在实际应用中的几点体会进行阐述。
一、串联谐振的基本原理发生串联谐振的基本原理是：在R-L-C电路中（如图1所示）`由电工知识得到：Uc＝I/ωC,UL＝I*ωL，UR＝I*R，U＝Uc＋UL＋UR，当LRC 串联回路中的感抗与试品容抗相等时，电感中的磁场能量与试品电容中的电场能量相互补偿，试品所需的无功功率全部由电抗器供给，电源只提供回路的有功损耗。
电源电压与谐振回路电流同相位，电感上的电压降与电容上的压降大小相等，相位相反。
由图 1 可知，当ωL＝1/ωc，回路的谐振频率f＝1/2π√LC ,也就是说，电路发生串联谐振，电源提供很小的励磁电压，试品上就能得到很高的电压,电源频率为谐振频率。
二、变频串联谐振耐压试验装置的特点利用串联谐振原理在回路中产生高电压,一般频率为30~300Hz。
串联谐振高压发生器原理如下图2表示：当电源频率（f）、电感（L）及被试设备电容（C）满足下式时回路处于串联谐振状态此时: f＝1/2π√LC，回路中电流为I=U lx/R,被试设备电压为U cx=I/ωC x输出电压与励磁电压之比为试验回路的品质因数：Q=U cx/U lx=（ωL）/R，由于试验回路中电阻R很小，故试验回路品质因数很大。
一般正常时可达50以上，既输出电压是励磁电压50倍，因此用较低容量的试验变压器就能得到较高的试验电压。
变频串联谐振技术在电缆高压试验中的应用
变频串联谐振技术在电缆高压试验中的应用发布时间：2021-01-19T02:07:03.944Z 来源：《新型城镇化》2020年20期作者：范志宏[导读] 随着社会科学技术的不断发展，为我国电力事业的发展提供了一定的发展空间，通过对串联谐振装置拥有的相关操作简单，容量大所占面积较小等相关优势。
中国能源建设集团黑龙江能源建设有限公司黑龙江哈尔滨 150016摘要：随着社会科学技术的不断发展，为我国电力事业的发展提供了一定的发展空间，通过对串联谐振装置拥有的相关操作简单，容量大所占面积较小等相关优势。
从而在电力高压实验中得到了较为广泛的应用，为此通过串联谐振装置到相关优势，在一定程度上减轻了相关工作人员的工作压力。
并且在一定程度上能够有效的勘探出电气设备的安全性，同时也大大提高了电力高压设备的安全性能。
这篇文章首先分析了电力高压试验中的结构以及相关原理，进而就串联谐振装置在电力高压实验中的相关运用进行分析和探讨。
关键词：谐振装置；高压试验；运用随着科学技术的不断发展，人们对于电力供应的需求量也越来越大。
因此，串联谐振装置作为一种比较新型的耐压设备，已经开始广泛的运用到了各个地区的高压试验当中。
串联谐振装置在电力高压试验中的最大优势就是装置本身的体积较小，不需要占用太多的空间，但是另一方面，它容量却很大，能够满足高压电力试验的要求。
1串联谐振装置的定义所谓的串联谐振装置，其主要的原理是通过串联电路实现谐振，电路结构中还会串联起电感和电容器，以达到绝缘检测的目的。
被测量设备中的高压电流以及高压电压能够被获取和整流到串联谐振装置之中，从而能够检测出被测量的电气设备是否漏电，是否安全。
就目前的串联谐振装置而言，串联谐振装置的试验设备和被测量的试验品的电容是通过调节电源频道的方式联系起来的。
整个串联谐振装置在设计过程之中还具有多分支的结构，目的是为了在满足高电压设备的测量的同时，也满足低电压设备的需求。
因此，串联谐振装置在现代的电力高压试验之中的应用范围十分广泛。
浅析变频串联谐振耐压试验的应用
浅析变频串联谐振耐压试验的应用随着电网容量的逐渐扩大,对电力设备进行工频耐压试验所需的试验容量也越来越大。
长期以来,我们对于交联聚乙烯电力电缆(简称交联电缆或XLPE电缆)、交流电力电容器现场安装后的交接试验都以简单易行的直流耐压试验作为考核主绝缘性能的检验手段。
国内外的研究结果表明:对交联电缆的现场交接耐压试验,比如仍然采用直流耐压试验,对设备的绝缘状况的判断缺乏指导性,易引起设备本身的损坏;如采用工频耐压,试验设备的容量不易解决,因此,采用变频谐振方法是一种有效的方法。
1、对高压电器进行交流耐压试验的必要性1.1 直流耐压试验不能反映设备实际工况下的电场分布直流耐压试验不能反映设备实际工况下的电场分布,难以正确发现高压电器设备的内部缺陷。
直流电压下,电器元件上的电压按电阻分布;交流电压下,电器元件上的电压则是按介电常数分布,它反映实际运行的情况。
例如,对于交联电缆、全膜或纸膜电容器,其固体介质的电阻率可高达1～100EΩ•m,当某电容元件的绝缘薄膜绝缘不良时,其电阻率可大幅度下降,只有原电阻率的几分之一。
做直流耐压时,电阻率高、绝缘良好的电容元件可承受的电压较不良电容元件高出几倍,使绝缘不良的电容元件反而更容易通过试验,但在运行电压下,其绝缘缺陷便会暴露出来,诱发故障。
1.2 直流电压可使高压电器内部的局部放电减弱直流电压可使高压电器内部的局部放电大为减弱,不利于绝缘缺陷的检出。
高压电器内部的某些绝缘弱点或极板边缘电场集中的部位均可能产生局部放电,持续的局部放电对绝缘是有害的。
因高压电器绝缘的多样性,在导体和绝缘介质之间往往存在多种绝缘介质,而每种介质的场强分布不同,加压时,场强较高的介质会先发生局部放电。
但是同样的复合绝缘,在直流电压作用下,局部放电则会大大减弱。
气隙发生局部放电后产生的正、负离子形成反向电场强度E′,使气隙中的合成场强下降,使局部放电削弱甚至熄灭。
而交流电压则不然,只要外加试验电压高于局部放电起始电压,每半周内至少会发生两次局部放电。
应用变频谐振技术进行110kV高压电缆耐压试验
摘要 ： 近年来 ， 高压交联 聚乙烯电缆被 广泛应用 。 随着 电缆 的绝缘等级越来越 高 ， 其耐压试验就
１ 交流 耐压 试验 及直 流 耐压试 验存 在 的 问题
而传 统 的直 流耐 压 又 不 能 有效 地 检 测 出交联 聚 乙烯绝 缘 电缆 的缺 陷ｌ ｌ 联 聚 乙烯绝 缘 电缆线 ｌ 。交
路 用 直 流 耐压 试 验 时 ，不 能 有效 地 检 测 出 有 缺 陷 的交 联 聚 乙烯 绝 缘 电缆 及 附 件 。流 耐 压试 验 时 。如果 在 系统 的频率 ｆ０Ｈ ） 丁频 交 流 电压 下 进 行 现 场 试 验 时 ， ５ ｚ即＿ 由于 电缆 的 电容 量 很 大 ， 使 试 验设 备 的容 量 大 、 积 致 体
大 ， 备 重 量 大 ， 验 设 备 的 运 输 很 困难 ， 设 试 而且 需
完全 利 用 高压 副 产 蒸 汽 的 ５月份 的 １ ａ 汽 ． ＭＰ 蒸 ０
装 置 实现 了节 能降耗 ， 可创 效 ４３０ 万 元／。从 实 ８ ．５ ａ 际运 行情 况 可 知 ，要 根 据生 产 负 荷 及 时 调节 蒸 汽
流量 ， 控制好 副 产蒸 汽 的压力 是操 作 的关键 。
维普资讯
炼 油 与 化 丁 ２０ ０ ８年 第 ３期
ＲＥＦ ＮＩ Ｉ ＮＧ ＡＮＤ ＣＨＥＭＩ ＡＬ Ｉ Ｃ ＮＤＵＳ ＴＲＹ
应 用变频谐 振技术进行 １ ０ｋ 高压 电缆 耐压 试验 １ Ｖ
慕 永 明 涂 丽 波 ， ， 石文 才 ， 刘艳 梅
对变频串联谐振技术在电缆高压试验中的探讨
对变频串联谐振技术在电缆高压试验中的探讨
摘要：变频串联谐振耐压试验是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流，是当前高电压试验的一种新的方法与潮流，在国内外已经得到广泛的应用。
本文就变频串联谐振技术在电缆高压试验进行相关探讨。
关键词：变频串联谐振；电缆；高压试验；技术分析
1引言
随着电力发展，高压交联电缆特别110kVXLPE电缆在各地市供电系统开始大量使用。
而现场竣工交接试验的目的是检查电缆的敷设及附件安装是否正确，电缆在运输、搬运、存放、敷设和回填的过程中是否受到意外损害。
检查的重要方法是电缆主绝缘耐压。
现就广东输变电工程公司常采用的一种变频串联谐振技术在高压电缆交接试验中的应用进行分析与探讨。
2.电力电缆现场交接试验
2.1试验项目及设备接线
1)电缆芯线对外护套的绝缘电阻测量选用量程为2500V的兆欧表进行电缆绝缘电阻测量，绝缘电阻值应符合设计要求。
2)电缆芯线对护套及地交流耐压试验交流耐压试验参照GB50160-2006《电气安装工程电气设备交接试验标准》进行，试验电压为2U060min。
VF变频电源；T调压器；B中间变压器；L高压电抗器；。
电缆高压试验中变频串联谐振技术的应用
电缆高压试验中变频串联谐振技术的应用韩㊀伟摘㊀要:高压电缆的应用范围日渐广泛ꎬ但是由于在施工阶段ꎬ高压电缆本身很容易受到各种因素的影响ꎬ导致其出现故障影响电力的正常供应ꎬ必须采用有效的试验技术对其性能进行检测ꎮ对于当前试验电缆绝缘性能的技术来讲ꎬ最好的措施便是电力高压试验ꎬ因为它是最为直接有效的ꎮ同时ꎬ电缆绝缘性能的重要性是非常巨大的ꎬ它的好坏直接决定着电气设备是否能够正常运转ꎮ电力高压试验当中最为有效的方法便是串联谐振装置ꎬ它能够有效的解决电力高压试验当中的电容量不足问题ꎬ以及一系列复杂的技术处理ꎬ正是因为这样ꎬ所以串联谐振装置得到了电力行业人士的广泛重视ꎮ关键词:电缆ꎻ高压试验ꎻ变频串联谐振技术一㊁影响电缆性能的因素常见影响电缆性能的因素体现在以下几个方面:１)超负荷运行:如果电缆处于超负荷运行状态下ꎬ那么因为超负荷运行会导致电缆的温度持续上升ꎬ进而导致绝缘性能因为高温而持续下降ꎮ２)受潮:由于水本身的导电性能ꎬ一旦电缆受潮进水ꎬ势必导致电能产生损耗ꎬ绝缘持续发生ꎬ绝缘性能也不断下降ꎮ３)外力冲击:在高压电缆运输㊁安装等过程中ꎬ很容易受到外力的影响ꎬ导致其受损ꎬ绝缘性能下降ꎮ４)安装不当:如果电缆本身的制作工艺或者安装不当ꎬ可能会导致局部因为接头没有压实或者加热不充分ꎬ绝缘性能达不到设计要求ꎮ二㊁电缆高压试验分析(一)试验对象及试验目的以某１１０ｋＶ电厂的高压电缆为例ꎬ该１１０ｋＶ电厂的高压电缆出线进行试验ꎬ试验的电缆长度约为２４０米ꎬ其截面积约为５００ｍｍ２ꎬ旨在通过试验来检验电缆的绝缘性能以及完成电缆芯线的对护套及地交流耐压试验ꎮ结合变频串联谐振技术的要求ꎬ试验采用的接线方式如图１所示ꎮ图１ 电缆高压试验接线示意图(二)试验前的准备工作首先ꎬ严格按照设计的要求对电缆进行安装ꎬ并确保电缆的外保护套没有破损ꎬ绝缘性能符合试验的要求且处于正常接地状态ꎮ其次对于本实验中涉及的ＧＩＳ间隔避雷器ꎬ应对其进行导体的拆除ꎬ并补充绝缘气体ＳＦ６至额定的压力ꎬ并经过相关测试符合要求ꎬ如绝缘气体泄露测试等ꎮ其次ꎬ对实验中的ＣＴ严禁其二次绕组一侧处于开路状态ꎮ最后ꎬ在试验之前还需要对电缆的两头的状态进行检查ꎬ确保两侧的连接均处于断开状态ꎮ(三)电缆高压试验的具体步骤１)准备工作后ꎬ完成相关设备的调试工作ꎬ并在现场设置警示牌和围栏ꎬ避免非试验人员进入到试验区域ꎮ同时对试验电缆的一项电缆进行绝缘电阻测量ꎬ确保其符合设计要求ꎮ２)将试验电缆的终端接头与试验引线进行连接ꎬ确保线路㊁设备等均正常后ꎬ打开试验电源ꎬ并对变频电源的频次进行调整ꎬ使其处于谐振状态下ꎮ３)逐渐提高输出电压ꎬ直到其达到试验电压的要求后ꎬ进行试验１小时ꎬ试验结束后应立刻进行降压ꎬ直到电压降低为０后ꎬ才能断开单元ꎬ并将高压端与地线进行连接ꎮ４)对此时试验电缆的绝缘电阻进行测量ꎬ并完成数据的记录ꎮ５)如果在整个试验阶段ꎬ发生了异常情况ꎬ如击穿等ꎬ需要立刻停止试验并对电缆㊁设备等进行检查ꎬ待确定电缆以及设备没有损坏后ꎬ方能再次进行试验ꎬ直到试验完成为止ꎮ６)电缆的一相试验结束后ꎬ按照以上的步骤继续进行二相㊁三相的试验ꎮ三㊁电缆高压试验中变频串联谐振技术的优点(一)串联谐振装置小体积㊁大容量传统的电力高压试验当中很难达到高压检测所需ꎬ受外界干扰因素较多ꎬ其准确性确实不高ꎮ为了能够解决该问题ꎬ就出现了串联谐振装置ꎬ该装置也是在不断的摸索和积累当中逐步发展成如今的变频串联谐振装置ꎬ并且从体积和容量上都取得了不断的突破ꎮ串联谐振装置不仅体积小ꎬ不占太多的空间ꎬ而且容量还很大ꎬ能够满足电气高压试验所需ꎬ并且还能够达到节能减排的目的ꎬ为环境保护带来一定的助力ꎬ并且为电力高压试验的精准度以及工作效率带来显著提升ꎮ(二)电压波形的优化因为串联谐振装置采取的是谐振式的电路电流波形ꎬ因此对于输出的电压波形也就有了比较大的优化ꎬ并且输出的电压波形大多为正弦波形ꎬ这就使得串联谐振装置可以非常有效的预防被检测的试验对象所损伤ꎬ降低了该装置在检测过程当中的受损率ꎮ(三)避免了过电压的恢复在整个变频串联谐振技术应用过程中ꎬ如果试验电缆出现了击穿现象ꎬ那么整个电路立刻也就脱离的谐振状态ꎬ所产生的高电压也会瞬间消失ꎬ所产生的电弧也相对应的熄灭ꎮ而在电压的恢复过程中ꎬ相对缓慢且耗时较长ꎬ杜绝了过电压恢复的可能性ꎮ四㊁结语总之ꎬ传统的电力高压试验已经很难满足正常所需ꎬ为了提升电力高压试验的准确性ꎬ增强试验过程当中的绝缘性ꎬ就需要使用到串联谐振装置ꎬ该装置能够在电力高压试验过程当中很好的起到至关重要的作用ꎮ相关工作者必须重视变频串联谐振技术的研究ꎬ以确保电力系统的正常运行ꎬ推动电力行业的可持续发展ꎮ参考文献:[１]陈澎ꎬ龚文博.变频串联谐振技术在电缆高压试验中的应用[Ｊ].大科技ꎬ２０１７(２２).[２]范永红.变频串联谐振技术在电缆高压试验中的应用[Ｊ].大众标准化ꎬ２０１９(１６).作者简介:韩伟ꎬ国网宜昌供电公司ꎮ４６１。
浅谈谐振在高压试验中的应用研究
浅谈谐振在高压试验中的应用研究摘要：在现代经济社会发展中，电力成为社会生产和生活中最为主要的资源。
为了在最大发展程度上满足时代发展需要，电力系统发展规模逐渐扩大，技术也在不断更新。
在工作中，需要对其试验，以维护电力系统的整体安全性。
在高压试验工作中，电压谐振和电流谐振为基础。
因此，在文章中，对其应用进行了探讨。
关键词：谐振；高压试验；应用时代在不断进步，人们的生产生活方式和整体水平也在逐渐提升，给电力需求量也提出更高要求。
为了提高电力施工质量，满足现代社会发展需求，需要在电力工程建设中对其监测，保证高压试验工作的执行，以促进工作的有效实施。
一、高压试验的重要性在整个电力系统中，高压试验将促使其作用的充分发挥。
对电力设备进行高压试验工作，能在最大发展程度上维护电力系统的积极运行，也能提高整体质量。
在现代化社会发展中，随着经济水平的稳定提升，我国对电力需求也提出更高要求。
当前，我国的电力电源需求量不断增加，导致电力系统使用期间也面对更大问题。
因为电力系统的稳定运行，能保证电力系统实际的供给质量。
所以，在使用电力系统期间，要对其进行高压试验工作，保证系统使用期间发挥其作用。
高压试验工作的执行，是基于试验模拟方法来实现的，通过合理的检验试验设备，对电力设备的安全性进行测试。
同时，实际检测的时候还需要重点分析电力设备具备的绝缘性，分析其具备的安全性和可靠性，维护电力系统的整体安全性，这样在电力系统积极使用的同时，才能实现电力的安全供给，维护整体质量。
高压试验工作的执行，也是根据一定的检测结果，将其应用到电力系统中，对其产生的故障进行排除，这样不仅能降低安全隐患的产生，也能维护电力系统的安全、稳定运行[1]。
二、谐振在高压试验中的应用谐振电路是在电感、电容同时产生，并存在电路中，是一种特有的现象。
在谐振电路中，是基于电感和电容之间的串并联关系，在整体上，可以将其分为两个部分，如：串联与并联谐振。
对于其他的谐振电路，是基于基础发展条件，对不同因素进行组合，保证能产生出多个谐振频率的谐振电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频谐振在高压电缆耐压试验中的应用【摘要】本文介绍了变频谐振试验系统的基本原理和优点，并根据现有的试验设备和应用实例，总结了变频试验系统在高压电缆交流耐压试验中的经验。
【关键词】变频谐振交流耐压This article describes the basic principles of variable frequency resonant test system and benefits, and in accordance with existing test equipment and application examples, summed up the experience of the frequency test system in the high voltage cable in the AC voltage test.Variable frequencyresonance AC voltage withstand1引言随着电力事业的快速发展，特别是近几年来“城市电网改造”，交联聚乙烯高压电缆在城市已经成熟推广使用，高压电缆现场竣工验收试验的目的是检查电缆的敷设、附件的安装是否正确及电缆在运输、搬运、存放、敷设和回填的过程中，是否有受到意外损害。
但是电缆的运行电压等级不断升高且电缆电容大，容量迅速扩大。
对于交联电缆大容量试品的交流耐压试验，普通工频试验设备在大容量的情况不适合现场使用。
而变频谐振系统试验装置，就能解决以较小的电源容量试验较大电容并且获得较高试验电压，是当前高压电缆交流耐压试验的主流方法，在国内外已经得到广泛的应用。
2变频谐振试验系统原理目前已研制出谐振成套试验装置。
根据调节方式的不同，谐振装置分为工频串联谐振装置（带可调电抗器、或带固定电抗器和调谐用电容器组，工作频率50Hz）和变频串联谐振装置（带固定电抗器，工作频率一般为30～300Hz）两大类。
广东电网公司江门供电局试验研究所使用的VFSR-W型无局放变频谐振试验系统是运用串联谐振原理，采用几个固定电抗器组合使用（包括电抗器串联、并联、串并联等）、通过调频方式，使回路达到谐振状态，最后再调变频电源电压、励磁变压器升压，试品最终达到我们理想的试验电压。
如图1所示图1耐压试验原理接线图VF:变频电源T:励磁变压器L:试验电抗器Cx: 试品C1、C2:分压器其中C1为分压器高压臂、C2为分压器低压臂交流电源送入变频电源，经整流转换为幅值恒定的直流电压,直流电压经变频电源逆变器调制变为频率脉宽(或称占空比)可调的方波，整个控制过程由计算机完成。
方波电压经滤波环节等处理后由变频电源的变频输出口输出，输出电压经电缆送励磁变压器T的低压侧，经励磁变压器T升压后送由高压电抗器L、负载CX和分压器（C1、C2）构成的串联谐振回路，谐振频率由电抗器电感及负载CX和分压器的电容共同决定。
通过调节变频电源输出频率使串联谐振回路发生串联谐振，在回路谐振的条件下再调节变频电源输出电压使试品电压到达试验值。
由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
等值电路如下图2:图2串联谐振回路等值电路图其中：U为励磁变压器高压绕组的输出电压，受变频电源控制可以由0到Umax （Umax为励磁变压器高压绕组串并联后的额定输出电压）连续变化，频率30～300Hz连续变化；R为串联谐振回路的等值电阻；L为串联谐振回路的等值电感；C为串联谐振回路总的等效电容；。
根据电工原理可知：励磁变高压侧系统高压电流:试品电容上电压：调节变频电源的输出频率，当满足=时，即，这时系统发生谐振，励磁变高压侧电流最大值: ，此时试品电容上电压：，其中。
励磁变压器输出容量：试品试验容量：从以上公式可知：试品电容上电压为励磁变压器输出电压的Q倍，试品试验容量为励磁变压器输出容量的Q倍（Q：系统品质因数，通常远大于R，故Q 值很大，达30～150）。
3变频谐振试验系统的优点（1）试品试验容量为励磁变压器输出容量的Q倍（Q：系统品质因数，通常远大于R，故Q值很大，达30～150）。
也就说试验电源容量为试品试验容量的1/Q，大大减少试验电源的容量。
（2）适合现场试验。
多节电抗器的串、并联和混合串并联使用，以及变频电源的电子调压功能，可以使系统满足不同电压等级的要求。
（3）安全可靠性高。
采用一点接地、进线保护、低通滤波器、放电保护不仅可以在稳态下使放电或击穿电流小，而且使暂态（瞬时）电流的破坏减小，从而保证设备和人身的安全。
保护功能有：试品过压保护、试品放电保护、变频电源输出过流保护、变频电源IGBT保护等，当出现试品过压、试品放电、变频电源输出过流等情况，系统立即封锁试验电压输出，切断主回路电源，确保试验人员、试品及试验系统安全。
（4）变频串联谐振是谐振式电流滤波电路，能改善电源波形畸变，获得较好的正弦电压波形，有效防止谐波峰值对被试品的误击穿。
变频串联谐振工作在谐振状态，当被试品的绝缘点被击穿时，电流立即脱谐，回路电流迅速下降为正常试验电流的数十分之一。
发生闪络击穿时，因失去谐振条件，除短路电流立即下降外，高电压也立即消失，电弧即可熄灭。
其恢复电压的再建立过程很长，很容易在再次达到闪络电压断开电源，所以适用于高电压、大容量的电力设备的绝缘耐压试验。
（5）体积小、重量轻，适（5）合于现场使用。
（6）操作简单方便。
先在低的电压下调到谐振点，然后再升高电压幅值达到试验所需电压，且能保持谐振点，操作安全可靠。
品质因数高，电源输出为正弦波,串联谐振时波形失真度极小，耐压效果好。
4. 电力电缆交流耐压试验举例2011年7月，为检验江门新会供电局北区变电站110kV电缆新建线路，竣工后，能否投入运行，对其作交流耐压试验。
（1）试品主要参数。
型号：YJLW03-Z-64/110- 500mm2；额定电压：64/110kV；电缆长度：5.2m，电容量：0.169uF/km。
（2）电缆芯线和金属屏蔽层组成一个电容，电缆耐压试验相当于对这个电容负载进行耐压试验。
试验原理图如下：图3电缆试验原理图（3）参数估算，设备配置。
试验电压：根据GB 50150-2006 《电气装置安装工程电气设备交接试验标准》进行，Ux = 2Uo = 2×64 = 128kV，试验时间1h。
电缆电容量：Cx = 0.169×5.2 = 0.8788uF。
满足试验电压128kV需要配置现在电抗器（750kV A/125kV，95H）两台、1500kV A/160kV，84H）两台、变频电源VF-3/P-300一台、励磁变YDW-300/10一台、分压电容250kV/0.004一台，具体参数如下：电抗器接线方式：串入电抗器（YDTK-1500/160一台）产生串联谐振来提高被试品试验电压,在被试品两端并联电抗器（YDTK-750/125两台和YDTK-1500/160一台）使被试品电容电流大部份由电抗器来补偿,从而使通过串联电路中电抗器的电流大为减少,从而降低试验对电抗器、试验变压器的要求。
试验频率：=1/6.28√22.29×（0.8788+0.004）×10-6 = 35.90 Hz试品电流：x=6.28×35.90×0.8788×128000=28.86A；I并联95=128000/（6.28×35.90×95）=5.97 A<6 AI并联84=128000/（6.28×35.90×84）=6.75 A<9.3 AI串联84=28.86-5.97-5.97-6.75=10.17 A（注意，略大额定电流9.3A，工程允许）=35.90×80/50=57.44（80为50Hz频率下单节电抗器容量1500kV A系统Q值）50Hz频率下系统Q值表电源容量S=U×I/Q=128×28.86/57.44=64.31kV A<300 kW；（4）试验结果试品通过交流耐压，实际谐振频率为35.5Hz，试品上的电压Cx是电源输入电压U的Q倍。
5应用中的注意事项（1）电缆交流耐压试验是破坏性试验。
在试验之前必须对电缆先进行绝缘电阻等项目的试验，若试验结果正常方能进行交流耐压试验，若发现设备的绝缘情况不良（如受潮和局部缺陷等），通常应先进行处理后再做耐压试验，避免造成不应有的绝缘击穿，电缆交流耐压试验后还要进行绝缘电阻等项目的试验。
（2）变频谐振系统在实际使用时，试验回路调谐必须在很低的励磁电压下进行，调节变频电源输出频率，使试品端的电压达到最大，这时，回路达到谐振状态，再按规定的升压速度升高励磁电压，电缆达到试验电压后，设定耐压时间。
耐压完毕，均匀、快速降压后，切断电源。
（3）本装置使用时，输出的是高电压，必须可靠接地，各联接线不能接错，注意安全距离。
电缆屏蔽层保护器接头短接，并套临时接地，保护电缆。
如果电缆头是与GIS直接连接，在试验时断开避雷器、内部PT，应使GIS符合运行条件。
如果电缆头安装在杆塔上，电缆的屏蔽层和非试相连接接地，该接地需要采用铜箔或裸铜线与串谐系统连成回路。
（4）变频谐振试验系统是利用谐振电抗器与被试品谐振产生高电压的，做好是在试验前谐振需要的设备和相关参数计算好。
也就是说，能不能产生高电压主要是看试品与谐振电抗器是否谐振，所以，试验人员在分析现场不能够产生所需高电压时，应该分析什么破坏了谐振条件，回路是否接通等。
（5）断开电源后，使用接地棒放电。
（6）当供电电源离试验现场较远时，要考虑到线路电压降的问题，选择适合的电缆、保证我们电源电压质量合格。
6结束语交流耐压试验是鉴定高压电缆耐压试验最直接的方法，它对于判断高压电缆能否投入运行具有决定性的意义，也是保证高压电缆绝缘水平、避免发生绝缘事故的重要手段、在工程中应用广泛。
参考文献：[1] GB 50150-2006 《电气装置安装工程电气设备交接试验标准》.2006[2] 陈化钢.电气设备预防性试验方法[M].水利电力出版社.1997。
