变频串联谐振设备进行电缆耐压试验如何接线
串联谐振交流耐压试验装置操作具体步骤
串联谐振交流耐压试验装置操作具体步骤串联谐振交流耐压操作说明:用于10KV 电缆的耐压装置，励磁变压器一般接低端;用于10KV 和35KV 电缆的耐压装置，10KV 电缆耐压励磁变压器接低端，35KV 电缆耐压励磁变压器接较高端;用于10KV 、35KV 和110KV 电缆的耐压装置:10KV、35KV 电缆耐压励磁变压器接低端，电力110KV 电缆耐压励磁变压器接高端;1.1.3 电抗器及电容器分压器接线注意事项:对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。
励磁变压器接线注意事项:1.用于电机的耐压装置，励磁变压器一般接低端; 用于电机和电缆的耐压装置，电缆耐压励磁变压器接低端，电机耐压励磁变压器接高端;通常情况下，用于电机耐压的谐振装置兼容较低电压的电缆。
GIS、开关及变压器试验操作:励磁变压器接线注意事项:1.用于开关、GIS、变压器的耐压装置，励磁变压器的输出电压一般较高; 用于开关、GIS 的耐压装置，励磁变压器接高端，变压器耐压励磁变压器接低端;通常情况下，改种型号的谐振装置兼容较较短长度的电缆，励磁变压器接低端。
电抗器接线注意事项:1.用于开关及较低电容量的试品交流耐压试验时，需要将所有电抗器串联在高压回路中，可以确保谐振。
用于开关、GIS、变压器的耐压时，需要将电抗器串联连接，电抗器串联只数按照实际的试验电压确定。
通用操作步骤:正确按照接线示意图及相关要求连接试验回路，在现场设置试验警示标记，正确设置各项试验参数。
自动试验:进入图2 界面，点击“自动”，进入下图4 界面，点击“启动”，“确认”，则自动进行调谐、升压、计时、降压。
界面依次如下:调谐升压:计时:降压:试验完成:在试验过程中出现保护动作时，均有相关界面显示。
手动/半自动试验:进入图2 界面，点击“手动”，进入下图4 界面，点击“启动”，“确认”，中试控股则可以进行手动/自动调频、手动升降压。

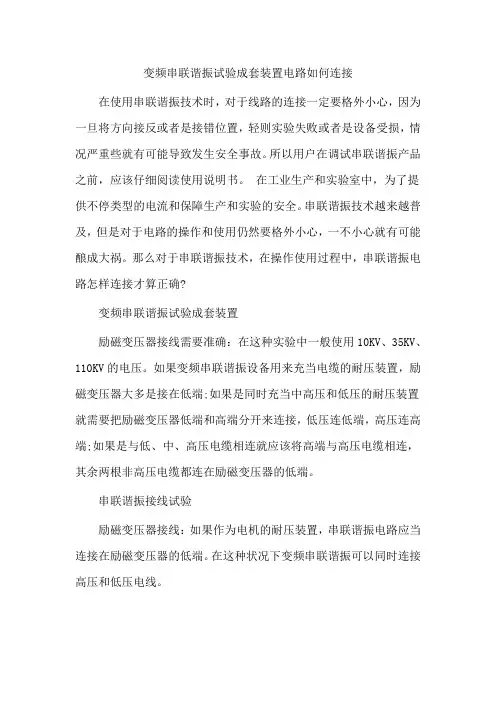

变频串联谐振试验成套装置电路如何连接
变频串联谐振试验成套装置电路如何连接
在使用串联谐振技术时，对于线路的连接一定要格外小心，因为一旦将方向接反或者是接错位置，轻则实验失败或者是设备受损，情况严重些就有可能导致发生安全事故。
所以用户在调试串联谐振产品之前，应该仔细阅读使用说明书。
在工业生产和实验室中，为了提供不停类型的电流和保障生产和实验的安全。
串联谐振技术越来越普及，但是对于电路的操作和使用仍然要格外小心，一不小心就有可能酿成大祸。
那么对于串联谐振技术，在操作使用过程中，串联谐振电路怎样连接才算正确?
变频串联谐振试验成套装置
励磁变压器接线需要准确：在这种实验中一般使用10KV、35KV、110KV的电压。
如果变频串联谐振设备用来充当电缆的耐压装置，励磁变压器大多是接在低端;如果是同时充当中高压和低压的耐压装置就需要把励磁变压器低端和高端分开来连接，低压连低端，高压连高端;如果是与低、中、高压电缆相连就应该将高端与高压电缆相连，其余两根非高压电缆都连在励磁变压器的低端。
串联谐振接线试验
励磁变压器接线：如果作为电机的耐压装置，串联谐振电路应当连接在励磁变压器的低端。
在这种状况下变频串联谐振可以同时连接高压和低压电线。
连接电抗器及电容分压器：如果与串联谐振设备的这两个构件相连的电缆长度都很短。
这种情况下至少要将两节电抗器串联起来，与电压高低没有太大关系，以防回路不能发生谐振。
电抗器的连接：在使用串联谐振进行耐压试验时。
如果被试品是是电容较低的原件或者是开关，就应该将所有的电抗器串联在回路中。
这样做是为了防止出现谐振不能正常进行情况。

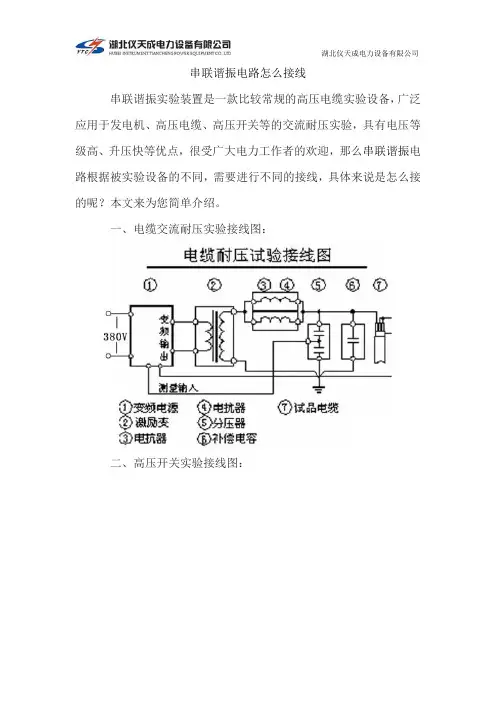

串联谐振电路怎么接线
串联谐振电路怎么接线
串联谐振实验装置是一款比较常规的高压电缆实验设备，广泛应用于发电机、高压电缆、高压开关等的交流耐压实验，具有电压等级高、升压快等优点，很受广大电力工作者的欢迎，那么串联谐振电路根据被实验设备的不同，需要进行不同的接线，具体来说是怎么接的呢？本文来为您简单介绍。
一、电缆交流耐压实验接线图：
二、高压开关实验接线图：
三、变压器耐压实验接线图：
不同的实验产品，对应的接线方式是不一样的，串联谐振电路的实验者们，需要根据被实验产品的不同来进行接线，在学会了正确接线的同时，还需要选择正确的串联谐振实验装置，根据被实验设备的不同，选择的串联谐振实验装置的大小和规格也不相同，电力工作者需要根据实际情况来进行选择。
仪天成电力生产的YTC850系列串联谐振实验装置，电压等级
涵盖了35KV以下的羔羊电力实验，可以根据客户的实际需求来进行选择，方便快捷，而且所生产的串联谐振实验设备支持送计量院检测合格，三年质保，终身保修，让您售后无忧哦！。

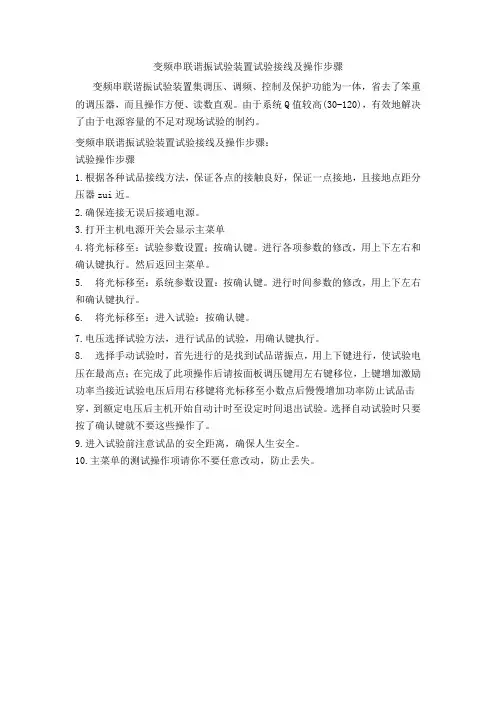

变频串联谐振试验装置试验接线及操作步骤
变频串联谐振试验装置试验接线及操作步骤
变频串联谐振试验装置集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。
由于系统Q值较高(30-120)，有效地解决了由于电源容量的不足对现场试验的制约。
变频串联谐振试验装置试验接线及操作步骤：
试验操作步骤
1.根据各种试品接线方法，保证各点的接触良好，保证一点接地，且接地点距分压器zui近。
2.确保连接无误后接通电源。
3.打开主机电源开关会显示主菜单
4.将光标移至：试验参数设置；按确认键。
进行各项参数的修改，用上下左右和确认键执行。
然后返回主菜单。
5. 将光标移至：系统参数设置：按确认键。
进行时间参数的修改，用上下左右和确认键执行。
6. 将光标移至：进入试验：按确认键。
7.电压选择试验方法，进行试品的试验，用确认键执行。
8. 选择手动试验时，首先进行的是找到试品谐振点，用上下键进行，使试验电压在最高点；在完成了此项操作后请按面板调压键用左右键移位，上键增加激励功率当接近试验电压后用右移键将光标移至小数点后慢慢增加功率防止试品击穿，到额定电压后主机开始自动计时至设定时间退出试验。
选择自动试验时只要按了确认键就不要这些操作了。
9.进入试验前注意试品的安全距离，确保人生安全。
10.主菜单的测试操作项请你不要任意改动，防止丢失。

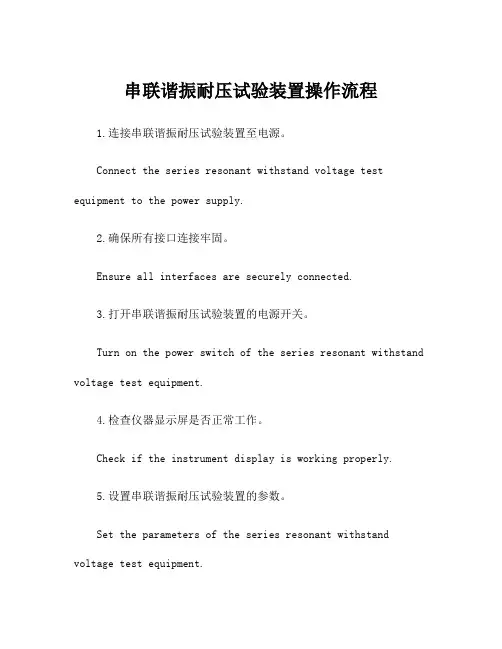

串联谐振耐压试验装置操作流程
串联谐振耐压试验装置操作流程1.连接串联谐振耐压试验装置至电源。
Connect the series resonant withstand voltage test equipment to the power supply.2.确保所有接口连接牢固。
Ensure all interfaces are securely connected.3.打开串联谐振耐压试验装置的电源开关。
Turn on the power switch of the series resonant withstand voltage test equipment.4.检查仪器显示屏是否正常工作。
Check if the instrument display is working properly.5.设置串联谐振耐压试验装置的参数。
Set the parameters of the series resonant withstand voltage test equipment.6.校准测试仪器。
Calibrate the testing instrument.7.将被测试物品连接至串联谐振耐压试验装置。
Connect the tested item to the series resonant withstand voltage test equipment.8.确保被测试物品的接线正确。
Ensure the correct wiring of the tested item.9.启动串联谐振耐压试验装置进行测试。
Start the series resonant withstand voltage test equipment for testing.10.监控测试过程中的电压和电流变化。
Monitor the voltage and current changes during the test.11.记录测试过程中的数据。
变频串联谐振电缆高压试验
变频串联谐振电缆高压试验摘要：由于中国电力行业的高速发展，高压电线电缆的使用量逐渐增大，使得高压电缆变得更稳定可靠是电网改造的重中之重。
而交联聚乙烯（XLPE）电缆机械性能好、电容小、介质损耗小于纸绝缘和PVC绝缘电缆等优势被应用于大部分电力领域。
为了保证安全性，高压电缆进行耐压试验方可投入使用。
变频串联谐振耐压试验能够符合高压电缆耐压试验的要求。
关键词：高压电缆；交联聚乙烯；耐压试验；串联谐振耐压试验1概述随着科研水平的发展，交联聚乙烯绝缘（XLPE）电缆出现在大家的视线中，它的导电性能好，安装便捷，制造工艺简便，XLPE目前已经替代大部分绝缘电缆在电力行业中使用了[1-3]。
交联聚乙烯绝缘有非常好的机械性能和电气性能，它的电容小，介质损耗小于纸绝缘和PVC绝缘电缆。
XLPE具有很好的耐老化和抗热性能，它在正常情况下允许通过大电流。
变频串联谐振耐压试验是绝缘电缆投运前进行的试验，它是一种有效试验的方法，变频串联谐振电缆耐压试验广泛应用于电力电缆、油纸绝缘的绝缘试验中[4-6]。
2耐压试验分析2.1 直流电压下产生记忆效应问题XLPE绝缘电缆在直流电压作用下会产生一种“记忆”效应，电路里积存着残余的单极性电荷。
假如产生“记忆”电荷，电缆需要很长的时间才能“忘记”即释放掉电荷。
假设XLPE绝缘电缆在没有完全释放掉这些单极性残余电荷就投入运行，此时通过很大的直流电压在工频电压工作下的峰值上累加，如此会让电压峰值更高，最后的结果可能是电缆绝缘被击穿。
XLPE电缆绝缘的半导体凸出点和脏污点处容易产生空间电荷，空间电荷也可能造成电缆表面闪络和击穿。
2.2 电缆的绝缘性能在一般的情况下，电缆会随着温度的升高而绝缘性能下降，假设电缆长期处于满负荷状态工作，其温度会一直处于高温状态，电缆老化程度加重，电缆绝缘寿命下降。
还有其他的一些原因会使得电缆绝缘性能下降：如外力冲击、受潮、接触不良、腐蚀作用等。
3电缆耐压试验3.1 XLPE电缆结构及特性交联聚乙烯（XLPE）是一种固体绝缘材料。
变频串联谐振耐压试验装置使用方法
变频串联谐振耐压试验装置使用方法
变频串联谐振耐压试验装置是实验室常用的一种耐压试验装置，它可以快速准确的测试非仪器电缆的耐压特性。
使用此设备进行耐压试验时，需要按照以下几步：
1.确定实验电压：实验电压应根据样本种类和电缆等级确定，使试验结果具有实际参考价值；
2.确定实验模式：有连续电压模式和谐振耐压模式可供选择，具体选择由实际实验要求决定；
3.确定耐压时间：根据实验要求，合理设定耐压时间，尽量不超过5分钟；
4.开始测试：将连接的电缆两端连接到变频串联谐振耐压试验装置的电源端，然后点击"开始耐压"按钮，即可启动实验；
5.安全检查和性能审核：在实验结束后，应对电缆进行安全检查，如果试样完好，则视为耐压合格；
6.记录实验结果：在耐压试验结束后，应记录实验的时间、电压以及其他必要的参数等数据，以确保试验结果的准确性。
10kv电缆串联谐振耐压试验
10kv电缆串联谐振耐压试验谐振耐压试验是一种重要的电气设备试验，用于测试电缆在特定频率下的耐压性能。
本文将介绍10kv电缆串联谐振耐压试验的详细步骤，并解释其原理和指导意义。
首先，我们需要了解谐振耐压试验的原理。
在电力系统中，电缆通常会遭受高压电的作用。
如果电缆在运行中发生故障或负荷突变，就会导致电压过大，威胁到电缆的安全性和可靠性。
谐振耐压试验通过施加特定频率和电压的高压电源，来检验电缆在此频率下是否能正常工作。
测试步骤如下：1. 首先，选择合适的频率。
根据电缆的参数和规格，确定谐振频率。
通常，谐振频率是根据电缆长度和介质特性计算得出的。
2. 然后，连接测试设备。
将高压电源和电缆进行正确连接。
确保连接正常，避免出现接触不良或接线错误的情况。
3. 调整电压。
根据预定的测试要求，逐渐增加电压，直到电缆达到谐振状态。
这时，电缆会吸收大量电能，电流会显著增大。
4. 测试时间。
保持电压和频率恒定，持续一段时间，以确保电缆稳定运行，并检测是否有任何异常情况发生。
5. 观察测试结果。
通过仪表读数和观察电缆是否有异常放电或其他异常现象，判断电缆的耐压性能是否符合要求。
6. 记录测试数据。
记录电压、电流、测试时间等数据，以备后续分析和比较。
谐振耐压试验的指导意义在于：1. 评估电缆的耐压性能。
谐振耐压试验可以检测电缆在特定频率下的耐压能力。
通过比较测试结果和规定的安全标准，可以评估电缆是否满足要求。
2. 发现电缆故障。
在谐振状态下，电缆可能出现局部放电或其他异常现象。
通过观察和记录这些现象，可以判断电缆是否存在故障或潜在的问题。
3. 保障电力系统的安全性和可靠性。
通过谐振耐压试验，可以及时发现电力系统中的潜在问题，避免在使用过程中出现严重故障，提高电力系统的安全性和可靠性。
综上所述，10kv电缆串联谐振耐压试验是一种重要的电气设备试验，通过特定频率和电压的高压电源，测试电缆的耐压性能。
通过准确的测试步骤和仔细的观察，可以评估电缆的耐压性能，发现潜在故障，确保电力系统的安全和可靠运行。
电力电缆变频谐振试验技术
思考题
思考一下：如何利用电缆串联谐振耐压试验现场的试验记录，计算试验的Q值？
THANKS FOR WATCHING
The End
变频电源应在通风的环境下使用。
变频电源输出不可接地、短接，否则可能会导致变频电源损坏
励磁变压器
a)既是励磁变压器，又是隔离变压器，其容量一般与变频电源相同 。 b)各绕组可串联也可并联，以满足不同电压等级、不同容量试品的试验要求。
警告： ◆标号最大的Xn端子须作接地端子，否则将导致励磁变压器损坏。 ◆试验中不用的高压绕组，应保障一端（An或Xn）与相邻的绕组连接，避免绕组电位悬浮。试验时，确保套管外表面干燥且无灰尘、污垢等。 ◆试验中不用的高压绕组不得短接，否则将导致励磁变压器损坏。 ◆励磁变压器低压绕组不得接地，也不得短接。 ◆试验完毕后，励磁变压器表面温度可能较高，当心烫伤。
电压较高时，电晕损耗的功率不可忽视，且电晕会产生很多干扰、影响电压波形，导致试验达不到需要值。现场使用时需正确使用均压器件。如：均压环、专用高压引线等
成套装置接地从大地开始，依次为：试品--（谐振电容）--大地--分压器—电抗器底座（避雷器地）--励磁变Xn（n最大）--励磁变外壳（保护地）--变频电源外壳（保护地）。必须为一点接地。 接地线应短、粗、直。接大地点离分压器最近。
6、根据试验电压和估算的输出电流，选择适当的电抗器，通常试验装置配有三个电抗器，可通过串联或并联来满足试验电压或试验容量的要求。 7、为交流耐压试验有较好的等效性，应尽量把谐振频率控制在40～60Hz，这可通过调节附加电容的电容量来实现。尤其是短电缆电容量小，所需的谐振频率高，甚至超过试验装置最高的谐振频率，使之无法调谐，这时必须附加并联电容。 8、试验接线完毕应经检查，确认无误，方可升压试验。 9、试验完毕应通过80kΩ限流电阻反复放电几次直至无火花，才允许直接接地。 10、不同厂家生产的试验装置操作步骤有所差别，具体操作步骤应按试验装置的使用说明书进行。
橡塑绝缘电力电缆变频谐振耐压试验方案
橡塑绝缘电力电缆变频谐振耐压试验方案本次110kV 电缆耐压采用GB50150-2006《电气装置安装工程电气设备交接试验标准》试验电压U 试=2U 0=2×64=128kV 试验时间t= 60 min 一、试验接线图：电缆变频串联谐振试验原理接线图K-三相刀闸；FC-变频电源；T-励磁变压器；L-补偿电抗器；C X -被试电缆等效电容；C 1、C 2-电容分压器高、低压臂电容二、计算相关参数：1计算谐振频率及选择补偿电抗器数量：电缆电容量C1=3.4km ×0.2uF/ km=0.68 uFGIS 套管及GIS 各气室电容量C2=3000PF+42000PF+45000PF+48000PF=140000PF=0.12uF 一次回路总电容C=0.68+0.12=0.8 uF选择1台补偿电抗器 则谐振频率f 0=LC ∏21=6108.010014.321-⨯⨯⨯=17.80Hz2）选择2台补偿电抗器：（1）串联 则谐振频率f 0=LC ∏21=6108.020014.321-⨯⨯⨯=12.59Hz（2）并联 则谐振频率f 0=LC ∏21=6108.0210014.321-⨯⨯⨯=25.14Hz通过计算，本次试验补偿电抗器的连接方式为并联，才能满足变频电源对频率的要求（30-300Hz ）3）选择3台补偿电抗器并联 则谐振频率f 0=LC∏21=6108.0310014.321-⨯⨯⨯=30.84Hz4）选择4台补偿电抗器并联 则谐振频率f 0=LC∏21=6108.0410014.321-⨯⨯⨯= 35.61Hz由条件可知：变频电源装置的频率30-300Hz 所以选择1台，2台补偿电抗器并联不予考虑，应选择3台，4台补偿电抗器并联。
2选择励磁变压器输出电压档位：根据补偿电抗器的品质因数Q 值=励磁变输出电压试品试验电压=35 则 励磁变输出电压=试品试验电压=35128=3.65kV故 励磁变压器输出电压档位选择4.1kV 则 励磁变压器的变比K=4.1kV/0.38kV=10.79 3计算试验回路电流1） 选择3台补偿电抗器并联：一次耐压回路电流I 3=X UC ω=2×3.14×30.84×128×103×0.8×10-6=19.83A （0.5分） 3台补偿电抗器并联最大电流3×7=21A ＞19.83A 满足电抗器条件励磁变输入电流（变频电源输出电流）I 2 =励磁变压器的变比×一次耐压回路电流 =K ×I 1=10.79×19.83=213.96A （0.5分）（因为：变频电源输入为三相，输出为二相。
串联谐振试验装置接线的注意事项
串联谐振试验装置接线的注意事项华天电力专业生产串联谐振，接下来为大家分享串联谐振试验装置接线的注意事项：
1、关于中国变频串联谐振试验检测装置中的变频控制电源：
变频电源的输入部分也是整套设备的输入，可以选择两相220V或三相380V，不同的是，两相220V只能使设备输出半负荷能力；三相380V可以使整个设备满负荷输出；
2、关于中国变频串联谐振结构试验检测装置中励磁变压器：
几个励磁变压器的接线;然而，无论哪种连接方式的; d右上角是高电压端头，在电D A（下一节）系列由高压反应器连接到电源线的端子反底部“X”极。
且连接的高压软线进行必须能够保证可以悬空，不可拖地时候使用;而高压尾永远学习都是软件左下角d一个两个接线柱;该接线柱因与励磁变压器的接地端短接接地;
3、关于中国变频技术串联谐振结构试验中的电抗器、分压器、补偿电容器的注意安全事项
变频串联谐振试验时，应将绝缘垫或支架敷设在电抗器准备放置的位置；
4、关于中国变频串联谐振结构试验中的安全工作距离：
变频串联谐振试验进行前我们必须能够保证四周及设备上方的安全工作距离;以避免企业设备进行损坏或人员伤亡;具体信息安全文化距离按每1kV电压可以保证1.3CM 的距离来考虑。
简析电缆串联谐振试验不同接线方式下Q值
简析电缆串联谐振试验不同接线方式下Q值
目前，在现场对变压器、电缆等大容性负荷进行交流耐压试验时，普遍采用了串联谐振方法进行，它具有试验设备重量轻、便携性好，可在自身小容量的情况下对大电容量设备试验的优点。
现对电缆串联谐振试验不同接线方式下的Q值进行浅析。
在对电缆交流谐振耐压试验时，接线图如下
试验变压器输出电压Us，电抗器和试品串联，Re是电缆绝缘电阻。
電容分压器Cf与电缆并联，用于测量谐振电压数值，同时对小试品起电容补偿的作用，此电容值约为1000Pf，远小于电缆电容量，故计算中可以忽略。
首先引入试品的品质因数Qx，它等于试品消耗的无功于有功之比：
结论：1）由以上分析可知道串联谐振无论采用何种接线方式，系统品质因数为1/Q0=1/Qa+1/Qx，系统Q值总小于电抗器和试品同频率时的品质因数，并且由于在实际中电晕及其它有功损耗总存在的，并随着电抗器增多而增大，系统Q值还要减小。
2）当采用串并联欠补偿时，虽然这时输出电流减小，但输出电压相对增大。
此时Uc/Us不再等于系统Q值，比值大小变为Q0/（（n/m）+1）。
根据以上分析，我们在现场工作中应根据试品情况改变接线方式，即满足实验现场的电流、电压需求，又不致使实验变压器的输出值过大。
变频串联谐振交流耐压试验
调频串联谐振应用算例1
宽频30-300Hz范围计算。（以下列参数设备为例，只用于掌握计算方法，用户 设备具体参数见设备铭牌）： 电抗器规格参数： 26kV 1A 32-300Hz 60min 励磁变参数： 6kVA 1.56kV*4 32-300Hz 试验任务：600米185mm226/35kV交联电缆交流耐压试验 （1）确定电缆参数，600米185 mm226/35kV交联电缆。 （2）确定试验电压。查规程得试验电压为2U0即2*26kV=52kV 60min。 （3）根据电抗器额定电压应大于或等于试验电压，选择两节电抗器串联(即满 足26kV*2≥52kV)。 （4）查表，查得电缆电容量为0.163*0.6=0.0978μF。 （5）初算试验电流：I=UωC=52*6.28*32*0.0978/1000=1.022A（式中频率用
串联谐振在电气试验中的应用
串联谐振较工频试验变交流耐压的优点：
（1）对电源容量要求小，仅需工频试验变试验容量的1/Q倍。能够完成一些传统试验方法 无法完成的试验。 （2）试验电压波形好，正弦度高。 谐振电路本身是一个良好的低通滤波电路，能够输出波形非常好的正弦波电压，波 形失真度非常小。 （3）安全，对试品危害小。试验中如试品击穿，则谐振条件破坏，试验电压迅速下降， 电流减小，放电能量减小，不会产生过电压，因而不会因反复放电扩大故障点，有 利于保护试品。
调频串联谐振接线方式
多台励磁变的并联：当单台励磁变电流不能满足试验要求时，可采用多台励磁变并联。因一般励
磁变均为分级绝缘结构，故不同励磁变之间不能串联。 注：（1）并联的各励磁变必须为同规格，且选择相同的高压绕组连接方式。 （2）由于电流采样只取其中一台励磁变，故原则是从哪台励磁变取电流信 号，哪台励磁变的高压接地端接地，其余台高压接地端需悬空。
交联电缆变频串联谐振耐压试验方法探讨
交联电缆变频串联谐振耐压试验方法探讨交联电缆变频串联谐振耐压试验方法是一种用于测试电缆的电气性能的方法。
在实际应用中，电缆通常需要承受不同的频率下的电压，因此，对电缆的耐压性能进行测试是非常重要的。
本文将从测试原理、测试设备和测试过程三个方面对交联电缆变频串联谐振耐压试验方法进行探讨。
一、测试原理交联电缆变频串联谐振耐压试验方法是通过将电缆连接到测试电压源，施加特定频率的交流电压，通过测量电缆两端的电流和电压之间的相位差来判断电缆的耐压性能。
当测试频率接近电缆串联谐振点时，电缆两端的电压和电流之间的相位差将趋近于90度。
通过测量相位差，可以判断电缆是否具有良好的绝缘性能。
二、测试设备进行交联电缆变频串联谐振耐压试验需要使用特定的测试设备，包括变频电源、电流互感器、电压互感器、测试控制器、相位差测量仪等。
变频电源用于提供特定频率和电压的交流电源，电流互感器用于测量电流，电压互感器用于测量电压，测试控制器则用于控制测试过程和数据采集，相位差测量仪用于测量电压和电流之间的相位差。
三、测试过程1.连接测试电缆：将待测试的交联电缆连接好，确保电缆两端的接头良好，并且与测试设备连接正确。
2.设置测试参数：根据需要，设置测试电压的频率和幅值，同时设置测试时间和采样频率等参数。
3.开始测试：根据测试设备的操作要求，启动测试过程，测试设备将会施加特定频率和幅值的交流电压到电缆上。
4.数据采集和分析：测试控制器会根据设置的参数进行数据采集，同时，相位差测量仪也会测量电压和电流之间的相位差，并将数据记录下来。
5.结果判断：根据相位差的测量结果，判断电缆的耐压性能。
如果相位差接近90度，则表示电缆具有良好的绝缘性能，否则则需要进一步检测和修复。
总结：交联电缆变频串联谐振耐压试验方法是一种有效的测试电缆耐压性能的方法。
通过合理设置测试参数，并进行数据采集和分析，可以准确判断电缆的绝缘性能。
然而，在进行测试时，需要注意测试设备的正确连接和操作，以及测试环境的安全与稳定。
电缆串联谐振交流耐压测试方法
电缆串联谐振交流耐压测试方法电缆串联谐振交流耐压测试是指在交流电缆系统的安装和运行过程中，通过对接地电缆的绝缘的串联谐振交流电压进行测试，以验证其绝缘性能是否符合要求的一种测试方法。
这种测试方法可以有效地判断电缆的绝缘质量，避免因为电缆绝缘损坏而造成电气事故。
下面将详细介绍电缆串联谐振交流耐压测试方法。
1.测试设备的准备-谐振电源：提供串联谐振交流电压的电源设备。
-负载电抗器：用于调节串联谐振电流的大小。
-高压检测仪表：用于检测电缆上的电压和电流。
-牵引电缆：用于将谐振电源和负载电抗器连接起来。
2.测试准备工作-将谐振电源的输入端和输出端连接好，确保其正常工作。
-将负载电抗器的输入端和谐振电源的输出端连接好，并根据需要进行调节。
-将负载电抗器的输出端和牵引电缆的一端连接好，另一端则连接到待测试的电缆上。
3.测试操作步骤-打开谐振电源，并设置好所需的串联谐振电压和频率。
-调节负载电抗器，使得负载电流达到测试要求。
-使用高压检测仪表对电缆的绝缘电压和电流进行监测，并记录下测试数据。
-根据测试结果判断电缆的绝缘性能是否符合要求。
4.测试注意事项-测试前需要对测试设备进行校验和保养，确保其正常工作。
-测试时应注意安全，避免电击和短路等事故的发生。
-测试时应严格按照要求进行操作，确保测试数据的准确性和可靠性。
-测试结束后应及时关闭设备，并对测试数据进行整理和分析。
总结：电缆串联谐振交流耐压测试方法是一种有效的测试手段，可以对电缆的绝缘性能进行评估和监测。
通过该测试方法可以发现电缆中可能存在的绝缘缺陷和故障，及时采取措施进行修复和更换，确保电缆系统的安全和可靠运行。
在实际的工程中，应根据具体的要求和情况，合理选择测试设备和参数，并严格按照标准操作进行测试，以获得准确可靠的测试结果。
串联谐振试验装置接线方法
串联谐振试验装置接线方法在电力预防性试验中，串联谐振试验装置是用于对电气设备进行绝缘性能检测的一种测试设备，其实测量原理是充分的运用串联谐振电路的概论和实践，通过容抗、感抗的宽泛匹配和模块化电路的制作工艺组合而成的电力预防性试验设备。
电力电缆的串联谐振试验接线方法串联谐振试验装置的功能不仅仅只是作用于电力电缆，还可对变压器、GIS、互感器等高电压、大容量的电气设备，下图为串联谐振针对电力电缆的接线图：从图中我们可以看出，串联谐振是由变频电源、电抗器、激励变压器、分压器和补偿电容器所组成，在每一个所构成部分在整个串联谐振试验装置系统中都有重要的作用，你们可以根据文字标识再结合串联谐振接线图，基本能完成串联谐振对电力电缆试验时的接线方法。
串联谐振配置方案介绍配置方案归根结底就是电容和电感的匹配，在电容一定的情况之下，要通过调整电抗的大小让谐振频率尽量的接近于工频，配置方案有两个阶段，第一阶段是在最初设计时我们需要综合考虑试验对象电容量大小，电压等级，来确定串联谐振试验装置的装机容量和电抗器组合的逻辑性，既要兼顾现场大容量的设备，又要照顾高电压的设备，还要考虑轻便，匹配度等，第二个阶段是在现场使用时如何匹配，通常，我们出厂的串联谐振都会随机配送产品资料，其中就注明了针对当时您设计时考虑的试验对象的具体配置方法，而且这些配置方法都是我们计算后的方法，在您试验之前，只需要您按照要求携带相关的设备即可，极大的减少您的工作时间和工作量，当然，如果您需要了解更多关于串联谐振的配置方案，可与我们公司售后部联系！电力电缆的串联谐振试验操作方法按照要求接好线之后，做好全场隔离和防护，就可以开机测试了，需要提醒，当对电缆进行试验时，如果您只对其中某一相测试，您要将不用的测试相短接接地，同时确保足够的安全距离，串联谐振属于高电压大容量试验设备，使用时务必严格按照规范和制度执行。
打开电源，待windows界面加载完毕之后，引导进入操作主界面，串联谐振试验装置的界面有三个操作模式，如果您没有特别的需求，我们建议您使用“全自动”操作模式，既安全，又方便，只需要设置好目标电压值，保护电压值和耐压持续时间即可，点击启动按键，高压指示灯提示电压状态，分压器采集当前电压值，当谐振频率变为试验频率即可产生“谐振电压”。
SJXZ系列串联谐振装置测量电缆接线示意图
SJXZ系列串联谐振装置测量电缆接线示意图电缆串联谐振相比同类型的销售比例要大，相应的用途也要广泛，不仅仅只能针对电缆耐压，像变压器、母线、GIS、互感器的主绝缘都可以采用该谐振装置测量，可谓是工频高压的“老大哥”，下面我们来阐述一下关于电缆串联谐振在不同应用的接线方式。
谐振装置接线示意图我主要说一下两大类的接线方式，其他相关的接线方式基本雷同，如果有疑问，可致电时基电力客服****** 我们给予指导。
（1）串联方式串联方式的特点是电压相加，电流不变，通过首尾相连，电压叠加，从而提高输出电压目的，串联方式在做除变压器以外的高压设备用得比较多，比如主变、GIS，它们试验时只需考虑串联方式，满足试验电压即可，上图就是采用串联方式对主变压器进行试验，中部三个红色的圆柱体是用首尾相连的电抗器串联。
（2）串、并联接线方式有些情况下，串联方式是无法找到谐振点，那么我们就应该换一种方式，比如串并联，串并联的方式95%以上是用于测量电缆的绝缘试验，相比串联方式要稍微复杂一点，但是如果您理解串联和并联的原理，其实就不难了，并联方式的最大好处是提高试验电流，从而满足试验要求，总结一下，串联方式是电抗器首尾相连，电压相加，串并联方式是首位相连，首首相连，既能达到提升电压又能调节电流的技术规范，你知道你是否理解以上的意思，如果串联并联有疑问，推荐你看一下下面这篇文章，串联谐振与并联谐振电流的关系和规律。
串联谐振的应用分类SJXZ系列串联谐振是由武汉时基电力高压试验设备有限公司生产，包含：电缆交流耐压试验装置、并联谐振试验装置、变频串联谐振试验装置和调感式串联谐振试验装置，共计4种不同应用的场景，相互之间可自由匹配但不能完全替代，在购买串联谐振之前您先联系销售人员，它们会了解您的需求，给您匹配更合适，且最具性价比的电力试验设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频串联谐振设备进行电缆耐压试验如何接线在实际的工作中，电缆在铺设之前，需要先进行电缆的交流耐压试验，用以来判断电缆能承受的极限电压，从而判断电缆是否是合格的产品，因此就需要用到变频串联谐振设备，本文就以湖北仪天成生产的YTC850系列变频串联谐振装置为主要依据，来介绍变频串联谐振设备进行电缆耐压试验如何接线。
试验接线图如下：
1、10kV电缆 300mm2长度不大于3.0km，试验电压为22kV，试验频率为30Hz～300Hz
（1）电缆长度： 3km 截面积： 300mm2对应的电容量为1.13μF 最高耐压试验值22kV
⑵谐振频率：1/6.28×√20.75×1.13×10-6=33Hz
33Hz下最大被试电容量时的试验电流：33×6.28×1.13×10-6×22×103=5.15A。
⑶选择设备：15kW变频控制源； 45kV/1A电抗器六台并联； 15kVA （1kV/15A）励磁变； 300kV分压器；
2、35kV电缆 300mm2长度不大于1.0km，试验电压为52kV，试验频率为30Hz～300Hz
（1）电缆长度：1km 截面积： 300mm2对应的电容量为0.1945μF 最高耐压试验值52kV
⑵谐振频率：1/6.28×√83×0.1945×10-6=39.6Hz
39.6Hz下最大被试电容量时的试验电流：39.6×6.28×0.1945×10-6×52×103=2.5A。
⑶选择设备：15kW变频控制源； 45kV/1A电抗器二台串联三组并
联； 15kVA（3kV/5A）励磁变； 300kV分压器；
本文主要是以湖北仪天成电力设备有限公司生产和研发的YTC850系列变频串联谐振装置进行介绍，根据不同的电缆，需要配不同的电压等级的变频串联谐振设备，因此电力工作者需要根据实际的情况进行选择，同时需要注意接地工作，保障试验过程安全进行。
