《模拟电子技术基础》第三版习题解答第6章 放大电路中的反馈题解
模拟电子技术基础第三版课后答案
-习题1-1欲使二极管具有良好的单向导电性，管子的正向电阻和反向电阻分别为大一些好，还是小一些好？答：二极管的正向电阻越小越好，反向电阻越大越好。
理想二极管的正向电阻等于零，反向电阻等于无穷大。
习题1-2假设一个二极管在50℃时的反向电流为10μA ，试问它在20℃和80℃时的反向电流大约分别为多大？已知温度每升高10℃，反向电流大致增加一倍。
解：在20℃时的反向电流约为：3210 1.25A Aμμ-⨯=在80℃时的反向电流约为：321080A Aμμ⨯=习题1-5欲使稳压管具有良好的稳压特性，它的工作电流I Z 、动态电阻r Z 以及温度系数αU ，是大一些好还是小一些好？答：动态电阻r Z 愈小，则当稳压管的电流变化时稳压管的电压变化量愈小，稳压性能愈好。
一般来说，对同一个稳压管而言，工作电流I Z 愈大，则其动态内阻愈小，稳压性能也愈好。
但应注意不要超过其额定功耗，以免损坏稳压管。
温度系数αU 的绝对值愈小，表示当温度变化时，稳压管的电压变化的百分比愈小，则稳压性能愈好。
100B i Aμ=80Aμ60A μ40A μ20A μ0Aμ0.9933.22安全工作区习题1-11设某三极管在20℃时的反向饱和电流I CBO =1μA ，β=30；试估算该管在50℃的I CBO 和穿透电流I CE O 大致等于多少。
已知每当温度升高10℃时，I CBO 大约增大一倍，而每当温度升高1℃时，β大约增大1% 。
解：20℃时，()131CEO CBO I I Aβμ=+=50℃时，8CBO I Aμ≈()()()05020011%3011%301301%39t t ββ--=+=⨯+≈⨯+⨯=()13200.32CEO CBO I I A mAβμ=+==习题1-12一个实际PNP 型锗三极管的输入、输出特性曲线分别如图P1-12(a)和(b)所示。
①查看该三极管的穿透电流I CE O 约为多大？输入特性的死区电压约为多大？②为了使PNP 型三极管工作在放大区，其u BE 和u BC 的值分别应该大于零还是小于零？并与NPN 型三极管进行比较。
《模拟电子技术基础教程》华成英第六章习题解答
模拟电子技术基础教程第六章习题解答6.1 选择题1.在放大器中，BJT的放大作用是通过控制电流来实现的。
选A。
2.直流增益和交流增益是相对的概念，选B。
3.从负载电流和输入电流的比值来看，放大倍数是越大越好。
选D。
4.当输入电流为0时，BJT处于截止状态。
选C。
5.放大器的直流部分要避免供电电流太大，以防烧坏元件。
选D。
6.2 填空题1.放大器的三种基本参数是：放大倍数、带宽、输入阻抗和输出阻抗。
2.直流负载线上的点表示了：输入电压和输出电流的关系。
3.简单的直流放大器由输入电阻、输出电阻和一个放大足够大的放大倍数组成。
6.3 简答题1.请解释放大倍数的概念，并简要说明放大倍数与电流的关系。
放大倍数是指放大器的输出量与输入量的比值。
放大倍数越大，输入电流与输出电流之间的比值就越大。
2.请简述放大器的主要分类和特点。
放大器主要分为电压放大器、电流放大器和功率放大器。
其中，电压放大器以放大器输入端的电压变化为主要输出，电流放大器以放大器输入端的电流变化为主要输出，功率放大器以放大器输入端的功率变化为主要输出。
3.请简述直流放大器的工作原理，并结合电路图说明。
直流放大器的工作原理是将直流信号放大，通过控制电流的大小来改变输出。
例如，一个基本的直流放大器电路图如下：直流放大器电路图直流放大器电路图其中，V_in为输入电压源，R_in为输入电阻，R_out为输出电阻，V_out为输出电压。
当输入电压V_in为正时，会产生相应的电流流过输入电阻R_in，然后流经放大器，通过输出电阻R_out，最终产生输出电压V_out。
通过控制V_in的大小，可以调整输入电流，进而控制放大倍数。
6.4 应用题设计一个直流放大器电路，要求：输入电压为10V，放大倍数为20倍。
根据放大倍数的定义，可以得到输出电压为20 * 输入电压= 20 * 10V = 200V。
因此，我们需要设计一个直流放大器电路，使得输出电压为200V。
模电课后答案-第六章课后答案
第六章答案负反馈放大电路1．试通过反馈的组成框图说明反馈的概念和特点。
反馈:就是将电路的输出电压（或电流）的一部分（或全部），通过一定的电路元件（反馈网络），以一定的方式送回到输入端，以影响输入电压（或电流）的过程。
图反馈放大电路的组成框图反馈必须包括正向传输的基本放大电路部分和将输出信号反馈回输入端的反向传输部分形成的闭环回路，反馈体现了输出信号对输入信号的反作用。
其中x i为输入信号，x o为输出信号，x f为反馈信号，x id为输入信号与反馈信号进行比较求和后得到的净输入信号。
所以有：x id=x i-x f 或x id=x i+x f，前者使净输入量减小，称为负反馈；反者使净输入量增大，称为正反馈。
2．什么是正反馈、负反馈？如何判断放大电路的正、负反馈？负反馈：引入的反馈信号x f削弱了原来输入信号x i，使净输入信号x id减小，增益|A|下降。
负反馈多用于改善放大器的性能。
正反馈：引入的反馈信号x f加强了原来输入信号x i，使净输入信号x id增大，增益|A|上升。
正反馈多用于振荡电路。
判断正、负反馈常采用“瞬时极性法”。
瞬时极性法的思路是：先假定放大电路的输入信号在某一瞬间有一个正极性的变化，用符号“+”（或↑）表示，然后从输入到输出逐级标出放大电路各点的瞬时极性或有关支路电流的瞬时流向，再得到反馈信号的极性。
最后判断反馈信号是增强还是削弱了净输入信号，如果削弱，则是负反馈，反之则是正反馈。
3．什么是电流反馈、电压反馈？如何判断？它们的作用是什么？反馈信号的采样对象是输出电压，称为电压反馈。
反馈信号的采样对象是输出电压，称为电压反馈。
电压反馈和电流反馈的判断方法可以用“输出短路法”，即假设输出电压v o=0，即令输出端交流负载短路（R L=0），若反馈信号仍然存在，则说明反馈信号与输出电压无直接关系，证明是电流反馈，否则为电压反馈。
4．什么是串联反馈、并联反馈？如何判断？串联反馈：反馈信号是串接在输入回路中，与输入信号在输入回路以电压相加减形式决定净输入电压，即v id=v i－v f。
(整理)《模拟电子技术基础》第三版习题解答第6章 放大电路中的反馈题解.
解：图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化如下：
（a）输入电阻减小，输出电阻减小。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：
（d）电流并联负反馈
（e）电压串联负反馈
（f）电压串联负反馈
（g）电压串联负反馈
（h）电压串联负反馈
6.7分别判断图P6.5（a）（b）（e）（f）（g）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：
A．直流负反馈B．交流负反馈
1为了稳定静态工作点，应引入；
2为了稳定放大倍数，应引入；
3为了改变输入电阻和输出电阻，应引入；
4为了抑制温漂，应引入；
5为了展宽频带，应引入。
解：（1）B B（2）D（3）C（4）C
（5）A B B A B
6.2选择合适答案填入空内。
A．电压B．电流C．串联D．并联
（1）为了稳定放大电路的输出电压，应引入负反馈；
6.18以集成运放作为放大电路，引入合适的负反馈，分别达到下列目的，要求画出电路图来。
（1）实现电流－电压转换电路；
（2）实现电压－电流转换电路；
（3）实现输入电阻高、输出电压稳定的电压放大电路；
（4）实现输入电阻低、输出电流稳定的电流放大电路。
解：可实现题目（1）（2）（3）（4）要求的参考电路分别如解图P6.18（a）（b）（c）（d）所示。
6.15已知一个电压串联负反馈放大电路的电压放大倍数Auf＝20，其基本放大电路的电压放大倍数Au的相对变化率为10％，Auf的相对变化率小于0.1％，试问F和Au各为多少？
《模拟电子技术基础(第三版)》正文电路图-6章 放大电路中的反馈图-PPT课件
返回
图6.7.1 电压－电流转换电路
返回
图6.7.2 自举电路举例
返回
图6.7.3 图6.7.2 所示电路的交流通道

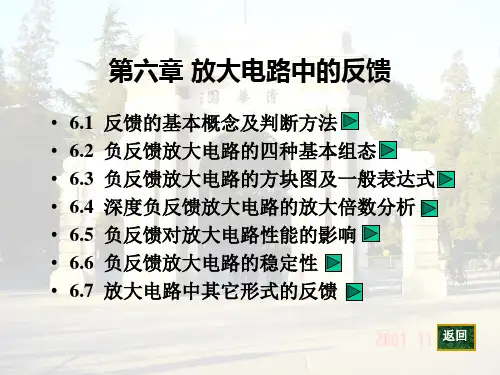

第六章 放大电路中的反馈
• • • • • • • 6.1 6.2 6.3 6.4 6.5 6.6 6.7 反馈的基本概念及判断方法 负反馈放大电路的四种基本组态 负反馈放大电路的方块图及一般表达式 深度负反馈放大电路的放大倍数分析 负反馈对放大电路性能的影响 负反馈放大电路的稳定性 放大电路中其它形式的反馈
返回
图6.5.8 例6.5.1 电路图
返回
6.6 负反馈放大电路的稳定性
• • • • • • • • • • 图6.6.1 负反馈放大电路的自激振荡 图6.6.2 两个负反馈电路环路增益的频率特性 图6.6.3 简单滞后补偿前后基本放大电路的幅频特性 图6.6.4 放大电路中的简单滞后补偿 图6.6.5 负反馈放大电路中的RC滞后补偿 图6.6.6 RC滞后补偿前后基本放大电路的幅频特性 图6.6.7 密勒效应补偿电路 图6.6.8 超前补偿电路 图6.6.9 加补偿电容后反馈系数的频率特性 图6.6.10 例6.6.2 放大电路的幅频特性
返回
图6.6.7 密勒效应补偿电路
返回
图6.6.8 超前补偿电路
返回
图6.6.9 加补偿电容后反馈系数的频率特性
返回
图6.6.10 例6.6.2 放大电路的幅频特性
返回
6.7 放大电路中其它形式的反馈
• • • • • • • • • 图6.7.1 图6.7.2 图6.7.3 图6.7.4 图6.7.5 图6.7.6 图6.7.7 图6.7.8 图6.7.9 电压－电流转换电路 自举电路举例 图6.7.2 所示电路的交流通道 镜像电流源 电流反馈运算放大电路的简化原理图 电流反馈运算放大电路的等效电路 电流反馈运算放大电路的幅频特性 由电流反馈运放构成的电压并联负反馈放大电路 图6.7.6(a) 所示电路的幅频特性
《电路与模拟电子技术》第3版全部习题答案
第一章 电路的基本概念和基本定律1.1 在题1.1图中，各元件电压为 U1=-5V ，U2=2V ，U3=U4=-3V ，指出哪些元件是电源，哪些元件是负载？解：元件上电压和电流为xx 参考方向时，P=UI ；电压和电流为非xx 参考方向时，P=UI 。
P>0时元件吸收功率是负载，P<0时，元件释放功率，是电源。
本题中元件1、2、4xx 电流和电流为非xx 参考方向，元件3xx 电压和电流为xx 参考方向，因此P1=-U1×3= -（-5）×3=15W； P2=-U2×3=-2×3=-6W ； P3=U3×（-1）=-3×（-1）=3W ； P4=-U4×（-4）=-（-3）×（-4）=-12W 。
元件2、4是电源，元件1、3是负载。
1.2 在题1.2图所示的RLCxx 电路中，已知 求i 、uR 和uL 。
解：电容上电压、电流为非xx 参考方向,故()()33133t t t t c du di ce e e e A dt dt--=-=-⨯-=-电阻、电感上电压、电流为xx 参考方向()34t t R u Ri e e V --==- ()()3313t t t t L di du Le e e e V dt dt----==⨯-=-+1.3 在题1.3图中，已知I=2A ，求Uab 和Pab 。
解：Uab=IR+2-4=2×4+2-4=6V ， 电流I 与Uab 为xx 参考方向，因此Pab=UabI=6×2=12W1.4 在题1.4图中，已知 IS=2A ，US=4V ，求流过恒压源的电流I 、恒流源上的电压U 及它们的功率，验证电路的功率平衡。
解：I=IS=2A ， U=IR+US=2×1+4=6V PI=I2R=22×1=4W，US 与I 为xx 参考方向，电压源功率：PU=IUS=2×4=8W， U 与I 为非xx 参考方向，电流源功率：PI=-ISU=-2×6=-12W ， 验算：PU+PI+PR=8-12+4=0ba题1.3图1.5 求题1.5图中的R 和Uab 、Uac 。
模拟电子技术基础学习指导及习题解答(谢红主编)第六章思考题及习题解答
第六章思考题与习题解答6-1 要满足下列要求，应引入何种反馈?(1)稳定静态工作点；(2)稳定输出电压；(3)稳定输出电流；(4)提高输入电阻；(5)降低输入电阻；(6)降低输出电阻、减小放大电路对信号源的影响；(7)提高输出电阻、提高输入电阻。
目的复习引入反馈的原则。
解(1)欲稳定静态工作点应引入直流负反馈，因为静态工作点是个直流问题。
(2)稳定输出电压应引入电压负反馈。
输出电压是交流参量，电压负反馈属于交流反馈组态。
在四种交流负反馈组态中，电压串联负反馈和电压并联负反馈均能达到稳定输出电压的目的。
(3)稳定输出电流应引入电流负反馈。
输出电流也是交流参量，在四种组态中，引电流串联负反馈或电流并联负反馈均可。
(4)提高输入电阻应引入串联负反馈，如电压串联负反馈或者电流串联负反馈。
(5)降低输入电阻应引入并联负反馈，如电压并联负反馈或者电流并联负反馈。
(6)降低输出电阻、减小放大电路对信号源的影响是一个减小输出电阻并提高输入电阻的问题，应引入电压串联负反馈。
(7)输入、输出电阻均提高应引入电流串联负反馈。
6-2 负反馈放大电路为什么会产生自激振荡?产生自激振荡的条件是什么?解在负反馈放大电路中，如果把负反馈引的过深会将负反馈变成正反馈，于是自激振荡就产生了。
产生自激振荡的条件是幅度条件相位条件arg AF=±(2n+1)π,n为整数∆=±180°或者附加相移φ6-3 判断下列说法是否正确，用√或×号表示在括号内。
(1)一个放大电路只要接成负反馈，就一定能改善性能。
( )(2)接入反馈后与未接反馈时相比，净输入量减小的为负反馈。
( )(3)直流负反馈是指只在放大直流信号时才有的反馈；( )交流负反馈是指交流通路中存在的负反馈。
( )。
(4)既然深度负反馈能稳定放大倍数，那么电路所用各个元件都不必选用性能稳定的。
( )(5)反馈量越大，则表示反馈越强。
( )(6)因为放大倍数A越大，引入负反馈后反馈越强，所以反馈通路跨过的级数越多越好。
模拟电子技术基础学习指导与习题解答(谢红主编)第六章 思考题与习题解答
第六章思考题与习题解答6-1 要满足下列要求，应引入何种反馈?(1)稳定静态工作点；(2)稳定输出电压；(3)稳定输出电流；(4)提高输入电阻；(5)降低输入电阻；(6)降低输出电阻、减小放大电路对信号源的影响；(7)提高输出电阻、提高输入电阻。
目的复习引入反馈的原则。
解(1)欲稳定静态工作点应引入直流负反馈，因为静态工作点是个直流问题。
(2)稳定输出电压应引入电压负反馈。
输出电压是交流参量，电压负反馈属于交流反馈组态。
在四种交流负反馈组态中，电压串联负反馈和电压并联负反馈均能达到稳定输出电压的目的。
(3)稳定输出电流应引入电流负反馈。
输出电流也是交流参量，在四种组态中，引电流串联负反馈或电流并联负反馈均可。
(4)提高输入电阻应引入串联负反馈，如电压串联负反馈或者电流串联负反馈。
(5)降低输入电阻应引入并联负反馈，如电压并联负反馈或者电流并联负反馈。
(6)降低输出电阻、减小放大电路对信号源的影响是一个减小输出电阻并提高输入电阻的问题，应引入电压串联负反馈。
(7)输入、输出电阻均提高应引入电流串联负反馈。
6-2 负反馈放大电路为什么会产生自激振荡?产生自激振荡的条件是什么?解在负反馈放大电路中，如果把负反馈引的过深会将负反馈变成正反馈，于是自激振荡就产生了。
产生自激振荡的条件是AF=-1幅度条件AF=1=±(2n+1)π,n为整数相位条件a r g AF或者附加相移φ∆=±180°6-3 判断下列说法是否正确，用√或×号表示在括号内。
(1)一个放大电路只要接成负反馈，就一定能改善性能。
( )(2)接入反馈后与未接反馈时相比，净输入量减小的为负反馈。
( )(3)直流负反馈是指只在放大直流信号时才有的反馈；( )交流负反馈是指交流通路中存在的负反馈。
( )。
(4)既然深度负反馈能稳定放大倍数，那么电路所用各个元件都不必选用性能稳定的。
( )(5)反馈量越大，则表示反馈越强。
模拟电子技术课程习题第六章放大电路中的反馈
第六章放大电路中的反馈要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性负反馈放大电路产生自激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。
2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。
3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。
在讨论反馈对放大电路输入电阻Ri的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增大Ri ，正反馈减小Ri；b.串联反馈增大Ri ，并联反馈减小Ri；c.并联负反馈增大Ri ，并联正反馈减小Ri；d.串联反馈增大Ri ，串联正反馈减小Ri；选择正确的答案填空。
模拟电子技术基础第三版课后习题答案
一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈1.3V U O2＝0 U O3≈－1.3V U O4≈2V U O5≈2.3V U O6≈－2V 四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈6.67mA ，U CE＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、V2V mA6.2 μA26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。
2、临界饱和时U CES ＝U BE ＝0.7V ，所以Ω≈-====-=k 4.45V μA6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。
1.1（1）A C （2）A （3）C （4）A1.2不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.3V 时管子会因电流过大而烧坏。
1.3 u i 和u o 的波形如图所示。
1.4 u i 和u o 的波形如图所示。
tt1.5 u o 的波形如图所示。
1.6 I D ＝（V －U D ）/R ＝2.6mA ，r D ≈U T /I D ＝10Ω，I d ＝U i /r D ≈1mA 。
1.7 （1）两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。
（2）两只稳压管并联时可得0.7V 和6V 等两种稳压值。
1.8 I ZM ＝P ZM /U Z ＝25mA ，R ＝U Z /I DZ ＝0.24～1.2k Ω。
模拟电子技术课程习题第六章放大电路中的反馈
模拟电⼦技术课程习题第六章放⼤电路中的反馈要得到⼀个由电流控制的电流源应选⽤C.电流串联负反馈D.电流并联负反馈要得到⼀个由电压控制的电流源应选⽤A. 电压串联负反馈B.C. 电流串联负反馈D. 在交流负反馈的四种组态中，要求互导增益放⼤电路引⼊交流负反馈后将负反馈放⼤电路产⽣⾃激振荡的条件是=-1C.|AF|=1放⼤电路引⼊直流负反馈后将电路接成正反馈时，产⽣正弦波振荡的条件是B. AF=-1C. |AF|=1A. 基本不变B. 增加⼀倍第六章放⼤电路中的反馈在深度负反馈放⼤电路中，若开环放⼤倍数A 增加⼀倍，则闭环增益A f 将A. 电压串联负反馈B. 电压并联负反馈电压并联负反馈电流并联负反馈A iuf = I O /U i 稳定应选A.电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益A uif =U O /I i 稳定应选A. 电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益A iif =I O /I i 稳定应选A.电压串联负反馈B. 电压并联负反馈C. 电流串联负反馈D.电流并联负反馈A. 提⾼输⼊电阻B. 减⼩输出电阻C. 提⾼放⼤倍数D.提⾼放⼤倍数的稳定性=1 D. AF=0A. 改变输⼊、输出电阻B. 展宽频带C. 减⼩放⼤倍数D.稳定静态⼯作点A. AF=1 D. AF=0C.减⼩⼀倍D. 不能确定在深度负反馈放⼤电路中，若反馈系数F增加⼀倍，闭环增益A将[]A. 基本不变B.增加⼀倍C. 减⼩⼀倍D. 不能确定分析下列各题，在三种可能的答案（a.尽可能⼩，b.尽可能⼤，C.与输⼊电阻接近）中选择正确者填空:1、对于串联负反馈放⼤电路，为使反馈作⽤强，应使信号源内阻2、对于并联反馈放⼤电路，为使反馈作⽤强，应使信号源内阻3、为使电压串联负反馈电路的输出电阻尽可能⼩，应使信号漂内阻—在讨论反馈对放⼤电路输⼊电阻R的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的:a.负反馈增⼤R，正反馈减⼩R ；b.串联反馈增⼤R，并联反馈减⼩R ；C.并联负反馈增⼤R，并联正反馈减⼩R ；d.串联反馈增⼤R，串联正反馈减⼩R ；选择正确的答案填空。
模拟电子技术简明教程第三版第六章放大电路中的反馈
正反馈放大电路的分析方法
01
02
03
04
瞬态分析
分析电路在输入信号作用下的 时间响应。
交流分析
分析电路的频率响应和稳定性 。
稳定性分析
判断电路是否稳定，即是否存 在自激振荡。
噪声分析
分析电路中的噪声来源和噪声 系数。
正反馈放大电路的应用
振荡器
利用正反馈放大电路产生振荡信 号，用于信号发生器、测试仪器
负反馈通过减小开环增益，降低电路对元件参数变化的敏感度，从而提高放大倍数 的稳定性。
展宽频带
负反馈能够减小开环增益，降 低电路的闭环增益斜率，从而 展宽电路的通频带。
负反馈能够减小电路内部噪声， 提高电路的信噪比，从而展宽 电路的上限截止频率。
负反馈能够减小电路的相移， 减小相位失真，从而展宽电路 的下限截止频率。
仿真验证
使用电子设计自动化工具对设计的反馈网络 进行仿真验证，确保其性能满足要求。
THANKS
感谢观看
正反馈
反馈信号增强输入信号的反馈，使放 大电路的净输入信号增大。
反馈信号削弱输入信号的反馈，使放 大电路的净输入信号减小。
反馈的类型
电压反馈
电流反馈
串联反馈
并联反馈
将输出电压的一部分或 全部进行反馈。
将输出电流的一部分或 全部进行反馈。
反馈信号与输入信号串 联。
反馈信号与输入信号并 联。
反馈的表示方法
减小非线性失真
实现某些特定功能
负反馈可以减小放大电路的非线性失真， 提高输出信号的质量。
如电压跟随器、电流源等，通过负反馈可 以实现特定的输出特性。
03
正反馈放大电路
正反馈放大电路的组成
模拟电子技术基础第三版习题答案
模拟电子技术基础第三版习题答案第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √)(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √)(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
(×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
(×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3四、已知稳压管的稳压值U Z =6V ，稳定电流的最小值I Zmin =5mA 。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V 。
右图中稳压管没有击穿，故U O2=5V 。
五、电路如图T1.5所示，V CC =15V ，β=100，U BE =0.7V 。
试问：(1)R b =50k Ω时，U o=?(2)若T 临界饱和，则R b =?解：(1)26BB BEB bV U I A R μ-==，2.6C B I I mA β==,2O CC C c U V I R V =-=。
模拟电子技术课程习题 第六章 放大电路中的反馈
第六章放大电路中的反馈6.1 要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.2 要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.3 在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.4 在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.5 在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈6.6 放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性6.7 负反馈放大电路产生自激振荡的条件是[ ]A.AF=1B.AF=-1C.|AF|=1D. AF=06.8 放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点6.9 电路接成正反馈时，产生正弦波振荡的条件是[ ]A. AF=1B. AF=-1C. |AF|=1D. AF=06.10 在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定6.11 在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定6.12 分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。
2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。
模拟电子技术简明教程第三版第六章放大电路中的反馈
Io Aii I i
反馈系数： Fii I f R3 Io R3 RF
21
第二节
负反馈的四种组态和反馈的一般表达式
四种反馈类型的比较
输出信号 反馈信号 电压 串联式 电压 并联式 电流 串联式 电流 并联式 放大倍数 反馈系数
o U
f U
Auu
Uo U i
Uf Fuu Uo
负反馈的四种组态和反馈的一般表达式
Rb + C1
Rc1
Re2
Rc3
+VCC C2
U be U i U f
电流串联负反馈
Re3 If Io RF Re3 Re1
-
+
Ui
-
U be + U f Re1 减 小
+
VT1 +
VT2 +
Io If
VT3 +
+
Rc2
RF
Uo
-
Re3
断开VT1发射极 不计IE对Uf的贡献
反馈回路F
X X 放大： Ao o' 反馈： F f X X i o 'X X 叠加： X i i f
5
第一节
反馈的基本概念
二、反馈的分类
1. 正反馈和负反馈
正反馈：使放大电路净输入量增大的反馈。 负反馈：使放大电路净输入量减小的反馈。 判断方法：瞬时极性法。
二、减小非线性失真和抑制干扰
A
无反馈 大 小
小
大 大
A
大
小
小
F
引入负反馈
负反馈减小了波形失真 同样道理，负反馈可抑制放大电路内部噪声。
模拟电路第六章课后习题答案
第六章习题与思考题◆◆习题6-1在图P6-1所示的的各放大电路中，试说明存在哪些反馈支路，并判断哪些是负反馈，哪些是正反馈；哪些是直流反馈，哪些是交流反馈。
如为交流反馈，试分析反馈的组态。
假设各电路中电容的容抗可以忽略。
◆◆习题6-3 在图P6-1所示的各电路中，试说明哪些反馈能够稳定输出电压，哪些能够稳定输出电流，哪些能够提高输入电阻，哪些能够降低输出电阻。
解：(a) ① R e1引入第一级的交直流负反馈，其中交流电流串联负反馈可稳定本级的工作电流，提高输入电阻，直流负反馈可稳定本级的静态工作点；② R e2和Ce也引入第一级的直流负反馈，可稳定本级的静态工作点；③ R e3引入第二级的交直流负反馈，交流电压串联负反馈可稳定输出电压，提高本级的输入电阻，降低输出电阻，而直流负反馈可稳定本级的静态工作点；④ R F和C F引入级间（整体）交流电压串联正反馈，故总体来说不能稳定输出电压或输出电流。
(b) ① R e1引入第一级的交直流负反馈，其中交流电流串联负反馈可稳定本级的工作电流，提高输入电阻，直流负反馈可稳定本级的静态工作点；② R e2和Ce引入第二级的直流负反馈，可稳定本级的静态工作点；③ R e3引入第三级的交直流负反馈，交流电流串联负反馈可稳定输出电流，提高本级的输入电阻，提高输出电阻，而直流负反馈可稳定本级的静态工作点；④ R F引入级间（整体）交直流负反馈，其中交流电流串联负反馈可稳定输出电流，提高输出电阻，提高输入电阻，而直流负反馈可稳定各级静态工作点。
(c) ① R e1引入第二级的交直流负反馈，其中交流电流串联负反馈可稳定本级的工作电流，提高本级输入电阻，提高输出电阻，而直流负反馈可稳定本级的静态工作点；② R e2和Ce引入第二级的直流负反馈，可稳定本级的静态工作点；③ R F引入级间（整体）交直流负反馈，其中交流电流并联负反馈可稳定输出电流，提高输出电阻，降低输入电阻，而直流负反馈可稳定各级静态工作点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章 放大电路中的反馈自测题一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（ ） （2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ） （4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（ ）解：（1）× （2）√ （3）× （4）√二、已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈 选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ； （2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D三、判断图T6.3所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或f s u A 。
设图中所有电容对交流信号均可视为短路。
图T 6.3解：图（a ）所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L31321f 32131 R R R R R R A R R R R R Fu ⋅++≈++= 式中R L 为电流表的等效电阻。
图（b ）所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 1 1f≈=u A F 图（d ）所示电路中引入了正反馈。
四、电路如图T6.4所示。
（1）合理连线，接入信号源和反馈，使电路的输入电阻增大，输出电阻减小；（2）若20io ==U U A u ，则R F 应取多少千欧？图T 6.4解：（1）应引入电压串联负反馈，如解图T 6.4所示。
解图T 6.4（2）。
，故因 190k 201f 1f Ω==+≈R R R A u五、已知一个负反馈放大电路的基本放大电路的对数幅频特性如图T6.5所示，反馈网络由纯电阻组成。
试问：若要求电路稳定工作，即不产生自激振荡，则反馈系数的上限值为多少分贝？简述理由。
图T 6.5解：因为f ＝105Hz 时，；，︒-==180dB 40lg 20'AϕA 为使此时0lg 20＜F A，则需 210dB 40lg 20-＜，即＜－F F习题6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。
A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C（5）A B B A B6.2 选择合适答案填入空内。
A．电压B．电流C．串联D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。
设图中所有电容对交流信号均可视为短路。
图P6.4解：图（a）所示电路中引入了直流负反馈。
图（b）所示电路中引入了交、直流正反馈。
图（c）所示电路中引入了直流负反馈图（d）、（e）、（f）、（g）、（h）所示各电路中均引入了交、直流负反馈。
6.5电路如图6.5所示，要求同题6.4。
图P6.5解：图（a ）所示电路中引入了交、直流负反馈 图（b ）所示电路中引入了交、直流负反馈图（c ）所示电路中通过R s 引入直流负反馈，通过R s 、R 1、R 2并联引入交流负反馈，通过C 2、R g 引入交流正反馈。
图（d ）、（e ）、（f ）所示各电路中均引入了交、直流负反馈。
图（g ）所示电路中通过R 3和R 7引入直流负反馈，通过R 4引入交、直流负反馈。
6.6 分别判断图6.4（d ）～（h ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：（d ）电流并联负反馈 1of ==I I F （e ）电压串联负反馈 211of R R R U U F +==（f ）电压串联负反馈 1of ==U U F （g ）电压串联负反馈 211o f R R R U U F +==（h ）电压串联负反馈 311of R R R U U F +==6.7分别判断图P6.5（a ）（b ）（e ）（f ）（g ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：（a ）电压并联负反馈 R U I F 1o f -== （b ）电压并联负反馈 4o f 1R U I F -== （e ）电流并联负反馈 212o f R R R I I F +==（f ）电压串联负反馈 411of R R R U U F +==（g ）电流串联负反馈 94292of R R R R R I U F ++-==6.8估算图6.4（d ）～（h ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下：13fo i o f 12f o i o f fo i o f 13fo i o f 1L 1f L o 1i L o i o f 1 (h)1 (g)1 (f)1 (e) (d)R R U U U U A R R U U U U A U U U U A R R U U U U A R R R I R I R I R I U U A u u u u u +=≈=+=≈==≈=+=≈==≈≈=6.9估算图6.5（e ）（f ）（g ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下：92L 87942fL 87o i o f14f o i o f s 'L 21sf L 4o i o sf))(( )( (g)1 (f))1()( (e)R R R R R R R R U R R R I U U A R R U U U U A R R R R R I R R I U U A u u u ∥∥∥∥∥++-=≈=+=≈=⋅+=≈=6.10 分别说明图6.4（d ）～（h ）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。
只需说明是增大还是减小即可。
解：图（d ）所示电路因引入负反馈而使输入电阻减小、输出电阻增大。
图（e ）～（h ）所示各电路均因引入负反馈而使输入电阻增大，输出电阻减小。
6.11分别说明图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。
只需说明是增大还是减小即可。
解：图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化如下：（a）输入电阻减小，输出电阻减小。
（b）输入电阻减小，输出电阻减小。
（c）输入电阻增大，输出电阻增大。
（e）输入电阻减小，输出电阻增大。
（f）输入电阻增大，输出电阻减小。
（g）输入电阻增大，输出电阻增大。
6.12电路如图P6.12所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V。
填空：电路引入了（填入反馈组态）交流负反馈，电路的输入电阻趋近于，电压放大倍数A u f＝△u O/△u I≈。
设u I ＝1V，则u O≈V；若R1开路，则u O变为V；若R1短路，则u O变为V；若R2开路，则u O变为V；若R2短路，则u O变为V。
P6.12解：电压串联负反馈，无穷大，11。
11；1；14；14；1。
6.13 电路如图P 6.13所示，试说明电路引入的是共模负反馈，即反馈仅对共模信号起作用。
图P6.13解：若u B1= u B2增大，则产生下列过程：u B1= u B2↑→u C1= u C2↓(u B4= u B5↓)→i E4=i E5↓→u R5↓(u B3↓)→i C3↓→u R1↓ u C1= u C2↑←说明电路对共模信号有负反馈作用。
6.14 已知一个负反馈放大电路的A ＝105，F ＝2×10－3。
（1）A f ＝？（2）若A 的相对变化率为20％，则A f 的相对变化率为多少？解：（1）因为AF ＝200＞＞1，所以 A f ≈1/F ＝500 （2）根据题目所给数据，可知005.010211112≈⨯+=+AFA f 相对变化率为A 的相对变化率的AF＋11， 故A f 的相对变化率约为0.1％。
6.15 已知一个电压串联负反馈放大电路的电压放大倍数A u f ＝20，其基本放大电路的电压放大倍数A u 的相对变化率为10％，A u f 的相对变化率小于0.1％，试问F 和A u 各为多少？解：先求解AF ，再根据深度负反馈的特点求解A 。
