《建筑识图与构造》课程标准
建筑识图与构造教学大纲
教学大纲《建筑识图与构造》学院：系别：姓名：《建筑识图与构造》教学大纲课程名称：建筑识图与构造课内学时：60适用专业：建筑工程技术课程类型：专业核心基础课课程学分：6授课对象：高职一、课程简介本课程是一门建筑专业初学者学习建筑制图和掌握有关建筑识图和设计创作能力的一门专业性基础课程。
本课程主要介绍有关的建筑制图与识图的基本理论与知识，（包括制图基本常识和建筑房屋的构造两大部分），使学生能正确的识读常见的施工图纸，熟悉组成房屋的各部分的构造作法。
学完本课程后，应掌握基本的建筑识图能力和简单构造的建筑设计方法，为后续课程《建筑结构》、《建筑施工技术》、《建筑工程定额与预算》和《平法识图与钢筋算量》的学习打下坚实的基础，为后续课程奠定必要的专业基础知识。
二、课程目标该课程具有较强的综合性及应用性，主要是培养学生的空间想象能力和思维能力，培养学生对房屋建筑构造的认知能力以及绘图和读图的能力，其内容及影响贯穿在整个专业课程的学习中以及工作实践中，作用重大，价值影响深远。
鉴于建筑技术专业的培养目标要求，本课程以民用建筑构造为重点，只讲工业建筑的一般知识。
使学生能够熟练的掌握工程技术语言、准确的理解设计意图、合理地进行施工。
它是建筑工程施工员、质检员、安全员、造价员、材料员等职业岗位人员所必须具备的基本知识和基本技能。
三、课程内容与教学安排（一）课程内容本课程的教学内容由基础模块、职业模块和拓展模块三个部分构成。
1. 基础模块是本专业学生必需掌握的基础性内容和应该达到的基本要求（房屋各组成部分及其构造要求，并具有一定的识图绘图能力），教学时数为48学时。
2. 职业模块是学习相关建筑施工图常用的符号及图例和识读建筑图纸。
教导学生认识建筑施工图的整套图纸，从建筑总平面图、图纸目录、建筑平立剖平面图、建筑楼梯详图、建筑构造详图以及建筑门窗表等。
教学时数为12学时。
3. 拓展模块是满足学生个性发展和继续学习需要的选修内容，在教学过程中穿插加入关于建筑材料、建筑力学、建筑施工技术等相关内容。
建筑识图与房屋构造课程标准
《建筑识图与房屋构造》课程标准1. 课程基本信息1.1课程代码：建筑识图与房屋构造⑴01011001、建筑识图与房屋构造⑵01011002 1.2课程类型：■专业基础课□专业技术课□专业拓展课□专业选修课1.3适用专业：建筑工程技术专业1.4合作企业：山西省第五建筑工程公司1.5总学时：152学时2. 课程整体设计2.1课程定位2.1．1课程性质《建筑识图与房屋构造》课程服务于建筑工程技术专业的高职学生，是高职高专土建类专业（群）重要的实践性、应用性较强的专业基础课，是建筑工程专业、工程监理专业核心课程。
它不仅为后续的课程提供必要的基础知识，也为工程实际中解决建筑识图与建筑构造做法问题和从事相关领域的专业技术工作提供必要的基本知识和基本技能。
2.1.2课程作用本课程依据我国目前建筑标准与规范，并结合实际的建筑构造发展趋势，重点阐述建筑制图基本知识、建筑施工图识读方法、建筑构造简介的应用等内容，让学生能够掌握基本的识读施工图的能力。
通过图形与实务相结合等方法培养学生良好的从事相关工作的职业能力和职业素质，是学生毕业后从事相关领域岗位工作的保证。
2.1.3本课程相关的前修和后续课程前修课程：无后续课程：《建筑施工》、《工程计量与计价》、《混凝土结构与砌体结构》2.2课程建设方式2.2.1 校企合作本课程与建筑行业、企业合作设计、开发、使用、推广。
2.2.2 工学结合课程建设体现开放性、实践性、职业性。
课程包含3个知识领域和3个知识单元，分2个学期授课。
各知识（技能）单元是循序渐进的关系。
2.3 课程教学目标2.3.1专业能力目标掌握建筑建筑制图标准；掌握正投影的基本知识；了解斜投影的一般知识；熟悉建筑形体在施工图中的表达方法；掌握剖面图的形成原理，绘图方法和剖切方法；掌握断面图的绘图方法和配置方法；了解建筑的分类与等级的划分以及使用范围；掌握建筑六大组成部分的组合原理和构造方法；了解建筑工业化的一般知识和典型建筑；了解工业厂房的结构类型和基本构造；掌握建筑施工图的识读方法；了解结构施工图的内容、图示方法和图示内容。
《建筑识图与房屋构造》实训课程标准
《建筑识图与房屋构造》实训课程标准1.课程说明《建筑识图与房屋构造》实训课程标准课程编码〔35486〕承担单位〔建筑工程学院〕制定〔〕制定日期〔2022.10 〕审核〔建筑工程专业指导委员会〕审核日期〔2022.10 〕批准〔〕批准日期〔2022.10 〕（1）课程性质：本门课程是工程造价专业的基础课必修课程。
（2）课程任务：该课程是《建筑识图与房屋构造》课程的重要实践环节。
通过实训作业，学生能够进一步理解本课程课堂教学的内容，熟悉建筑、结构施工图的制图规则及表示方法，掌握建筑、结构施工图的识读方法和技巧，初步具备识读框架结构施工图的基本能力,为今后计算建筑、结构工程量打下良好的基础。
（3）课程衔接：在课程设置上，本课程是《工程量清单计价》《建筑工程预算》《工程软件应用》等课程的前修课程。
2.学习目标通过本课程的学习掌握建筑的构成要素、一般民用建筑的构造原理及典型做法、会用建筑制图标准及构造标准图集以及绘制及识读建筑专业施工图的能力。
具有熟练的绘制及识读建筑专业施工图的能力；能够根据工程及环境的具体条件，合理的选择或实施有效、可靠、经济、美观的建筑构造措施；具有熟练应用有关制图标准及构造标准图集的能力。
培养学生勤奋向上,严谨细致的良好学习习惯和科学的工作态度；具有创新与创业的基本能力；具有爱岗敬业与团队合作精神的能力；具有公平竞争的能力；具有自学的能力；具有拓展知识、接受终生教育的基本能力。
培养学生树立严谨、认真、刻苦的学习态度，养成自觉观察周围建筑实物，接受新鲜事物的素质。
3.课程设计本课程设计的总体思路是选择一套办公楼完整的建筑结构施工图和图集16G101-1、2、3，在教师的指导下，在两周时间内完全读懂该套施工图的建筑和结构施工图，熟悉图例的表达方法，搞清建筑施工图中标高和结构施工图标高的差异完全掌握识图的方法和局部构造的表达方法，并通过抄绘全套设计施工图纸来巩固所学知识。
以“工作过程为导向”的教学方法，通过任务推动真实的学习过程,在专业、方法及社会能力上，以行动导向式教学培养培养学生全面的人格。
《建筑构造与识图》课程标准
XXXX学院《建筑构造》课程标准一、课程定位（必填）二、典型工作任务分析（专业核心课程必填）三、课程目标（必填）（一）总体目标课程是建筑设计专业的一门核心学科，是贯穿专业学习整个过程的重要课程。
通过本课程的实施，培养训练学生的空间想象能力，逻辑思维能力以及综合决策能力，并通过实践性环节，将知识转化为技能，使学生学会分析和研究民用建筑各组成部分的构造理论和构造方法，并具有从事一般中小型民用建筑方案设计和建筑施工图设计的初步能力，为后续课程奠定必要的专业基础知识。
（二）具体目标1、能力目标通过作业的训练，培养学生能运用建筑构造知识来分析和解决实际工程问题，进一步培养学生的绘图技巧，识图能力以及查找资料的技能。
2、知识目标通过学习民用建筑和工业建筑构造，了解建筑设计中的构造问题、结构问题、经济问题和美观问题。
通过对建筑构造课程的系统学习，使学生对建筑构造有一个比较全面的认识完整的了解结构、施工与建筑之间的关系，使学生具备结构、施工方面的初步知识，为学习后续课程做好准备。
3、素质目标学生在“学中做”“做中学”的过程中，让学生在学习建筑构造知识的过程中获得成功的喜悦，培养学生独立、严谨的工作作风和团队意识。
四、课程教学内容及学时分配（必填）五、考核标准及成绩评定办法（必填）六、实施建议（必填）（一）推荐教材：1.教材：建筑构造与识图基本训练（第2版），陈氏凤，机械工业出版社2.教参：建筑构造，刘学贤，机械工业出版社房屋建筑学与建筑构造，崔艳秋，中国电力出版社有限公司（二）教学方法为激发学生学习热情，课程可采用多种教学方法，使课堂形式丰富多彩。
①项目教学法。
由教师参照职业岗位需求，策划下达工作任务，小组成员根据工作任务，查阅资料，进行思考分析，完成从明确任务、搜集资料、制定计划、工作实施、整理总结到验收评价这一完整工作过程。
如在变形缝构造的教学中，教师下达工作任务——《设置变形缝》，并提出简要的工作要求：根据实际工程图纸（教师提供），为建筑物设置变形缝，并对变形缝进行构造处理。
《建筑识图与构造》课程标准
《建筑识图与构造》课程标准课程编号：032098使用专业：专业学习领域课程类别：专业基础课修课方式：必修教学时数：66一、课程定位与课程设计（一）课程性质与作用本课程是工程造价专业的主干课程。
旨在学习建筑的基本构造原理和构造方法，熟悉常用构造的适用场合、构造做法和选用要求，促进施工图识图能力的提高。
施工图识图必须以建立良好的空间想象和空间思维能力为基础，所以必须以学习和建立正投影概念和掌握正投影画法为前提条件，融会贯通、促进建筑构造内容的学习，为学习专业课做准备。
本课程实践性很强，与工程实际结合紧密，需要学生较多地动手参与教学活动。
采用“教、学、做”一体化的教学模式，培养学生掌握投影基本原理、绘图、识图等能力；掌握民用与工业建筑的构造原理及常见做法。
在学生职业能力培养与职业素质养成两个方面起到支撑与促进作用。
后续课程：《建筑结构图识读》、《建筑设备工程与识图》、《建筑工程造价实务》、《安装工程造价实务》、《顶岗实习》、《毕业设计》。
（二）课程基本理念1、以学生为主体，突出职业能力的培养坚持以高职教育培养目标为依据，遵循“结合理论联系实际”的原则，以培养锻炼职业能力为重点。
2、注重培养学生的专业思维能力与专业实践能力以项目任务为载体，使学生在完成任务的过程中锻炼专业思维能力及实践能力。
3、注重过程评价，推行理论、技能双考核配合项目化的课程实施，推行理论、技能双考核，技能考核以过程考核为主，不仅考核完成任务的成果，同时考核完成任务过程中表现出来的能力，如工作态度、沟通能力、表达能力、协作能力等。
（三）课程设计思路本课程的设计思路是打破传统学科课程以知识为主线构建知识体系的模式，采用以建筑识图的工作任务为引领，通过工作任务来整合相关知识与技能，将该课程设计成任务引领型课程。
本课程所设计的相关工作任务是以建筑施工企业工作岗位作为课程主线，将本课程分解为建筑初识、建筑识图基本知识、建筑图投影原理、建筑总平面图识读、建筑平面图识读、建筑立面图识读、建筑剖面识读、建筑构造图识读、建筑设计说明的识读和结构施工图识读等几个逐步递进的任务，有利于学生循序渐进地从整体上认识和掌握建筑识图的过程。
中职《建筑构造与识图》课程标准
四、实施建议（一）教材选用与编写1．必须依据本课程标准选用或编写教材，教材应充分体系任务引领、实践导向课程的设计思路。
2．教材应将本专业职业活动，分解成若干典型的学习情境，按完成工作项目的需要和岗位操作规程，结合职业技术证书考证组织教材内容。
要通过自行编制工作方案、观看操作录像、现场参观并运用所学知识进行评价，引入必须的理论知识，增加实践操作内容，强调理论在实践过程中的应用。
3．教材应图文并茂，提高学生的学习兴趣，加深学生对建筑识图与构造的认识和理解。
教材表达必须精练、准确、科学。
4．教材内容应体系先进性、通用性、实用性，要将本专业新技术、新工艺、新材料及时地纳入教材，使教材更贴近本专业的发展和实际需要。
5．教材中的活动设计的内容要具体，并具有可操作性。
（二）教学建议1．在教学过程中，应立足于加强学生实际操作能力的培养，采用工作任务教学，以工作任务引领提高学生学习兴趣，激发学生的成就动机。
2．本课程教学的关键是操作示范及现场教学，应选用典型建筑施工图识读过程为载体，在教学过程中，教师示范和学生训练互动，学生提问与教师解答、指导有机结合，让学生在“教”与“学”过程中，会识读建筑图。
3．在教学过程中，要创设工作情景，同时应加大实践操作的容量，要紧密结合职业技能证书的考证，加强考证的项目训练，在实践过程中，使学生掌握识图流程，提高学生的岗位适应能力。
4．在教学过程中，要应用多媒体、投影等教学资源辅助教学，帮助学生熟悉制图方法与技巧。
5．在教学过程中，要重视本专业领域新技术、新工艺、新材料发展趋势，贴近工作实际。
为学生提供职业生涯发展的空间，努力培养学生参与社会实践的创新精神和职业能力。
6．教学过程中教师应积极引导学生提升职业素养，提高职业道德。
（三）课程资源的开发与利用1．注重课程资源和现代化教学资源的开发和利用。
这些资源有利于创设形象生动的工作情景，激发学生的学习兴趣，促进学生对知识的理解和掌握。
同时，建议加强课程资源的开发，建立多媒体课程的数据库，努力实现跨学校多媒体资源的共享，以提高课程资源利用效率。
《建筑识图与构造》教案资料
结构施工图在建筑工程中具有指导施工、保证质 量、控制造价等作用，是工程技术人员必须掌握 的专业技能之一。
结构施工图阅读步骤和技巧
阅读步骤
首先了解图纸目录和设计说明，然后按照基础图、楼层结构平面布置图、屋面 结构平面布置图的顺序进行阅读，最后详细阅读各构件的结构详图。
阅读技巧
在阅读结构施工图时，应注意图纸的比例、尺寸标注、标高、定位轴线等基本 信息，同时结合建筑平面图、立面图、剖面图等相关图纸进行综合分析。
阅读电气平面图，了解 配电箱、开关插座等电 气设备的布置情况，结 合系统图分析供电方式 、线路走向及保护措施 等。
通过平面图了解空调机 组、风机盘管等设备的 布置情况，结合系统图 分析空调水系统、风系 统的运行原理及管道连 接方式等。
阅读消防平面图，了解 消火栓、灭火器等消防 设施的布置情况，结合 系统图分析消防水系统 、报警系统的运行原理 及联动关系等。
06
设备施工图识读与理解
设备施工图概述及作用
设备施工图是表达建筑物内各类设备（如给排水 01 、电气、暖通、消防等）布置、连接及安装要求
的图样，是建筑施工图的重要组成部分。
设备施工图的作用在于指导设备的安装、调试和 02 运行，确保设备的正常运行和建筑物的安全使用
。
设备施工图通常包括平面图、系统图、详图等， 03 涉及多个专业领域和复杂的技术要求。
拓展延伸：现代建筑技术发展趋势探讨
数字化与智能化建筑技术
探讨数字化和智能化技术在建筑设计、施工和运 营管理等方面的应用与发展趋势。
建筑工业化与装配式建筑
介绍建筑工业化的概念、特点和优势，以及装配 式建筑的设计、生产和施工技术等方面的内容。
绿色建筑与可持续发展
《建筑识图与构造》课程标准
《建筑识图与构造》课程标准《建筑识图与构造》课程标准适用专业：建筑工程技术课程性质: 专业必修课总学时： 64 适用对象: 三年制高职先修课程：建筑力学、建筑材料与检测1. 前言1.1 课程性质《建筑识图与构造》是建筑工程技术专业的一门专业核心课程。
识读工程施工图是进入建筑行业的敲门砖，是施工员、资料员、预算员、测量员、质检员、安全员和各技能操作岗位等施工一线专门岗位人才必备的基础能力。
通过这门课程的学习，使学生能够具备建筑工程图的识读能力和简单图样的绘制能力。
该课程是全国制图员职业资格考试的核心内容，也是建筑设计、建筑施工和房地产开发等企业的专业技术人员必须具备的专业技能。
1.2 设计思路《建筑识图与构造》学习领域课程标准以遵循职业性、开放性、实践性为原则，以“学工一体、校企融合”思想为指导，以通过完成整体化工作任务培养训练学生的“综合职业能力”为核心，以“工作内容”来组织课程内容为着眼点，以学习性工作任务为教学活动载体，使学生在尽量真实的职业情境中“学中做、做中学”。
依据建筑工程技术专业人才培养目标，通过召开“专业指导委员会”研讨，再经由专业带头人、骨干教师、企业技术人员组成的工作小组分析，继而深入企业进行调研和深度访谈，确定出了建筑工程技术专业的典型工作任务。
本学习领域对应的典型工作任务是识读建筑工程图纸。
建筑工程中普遍应用的建筑工程施工图是建造建筑物的重要技术资料，它如文字一样是人类借以表达构思、分析和交流思想的一种重要技术手段，所以工程图样被喻为“工程界的技术语言”，价值影响深远。
只有掌握建筑构造与识图课程的主要内容，并运用其他的专业和基础知识，才能熟练的掌握工程技术语言、准确的理解设计意图、合理地进行施工、准确地进行工程造价分析和计算。
因此它是建筑工程施工员、质检员、安全员、造价员、材料员等职业岗位人员所必须具备的基本知识和基本技能。
建筑工程的各个工作岗位中，识读建筑工程图纸是最基本、最常见的工作任务。
《建筑识图与构造》课程标准
广西理工职业技术学院《建筑识图与构造》课程标准一、课程代码：100502二、适用专业：工程管理专业三、课程性质《建筑识图与构造》课程是一门实践性很强的工程管理专业的专业基础课程。
本课程的任务是使学生掌握房屋施工图识读和房屋的构造原理方法两大部分内容，开设本门课程的目的是使学生具有从事一般中小型民用建筑施工图设计的初步能力，能正确的识读常见的施工图纸，熟悉组成房屋的各部分的构造作法，并为后续课程奠定必要的专业基础知识。
四、课程时数分配《建筑识图与构造》课程共144学时，安排在第一学年的第一、二学期授课。
表1课程学时数分配表序号教学项目（各章）名称教学时数备注小计理论教学实践教学单元1 建筑制图基本知识14 10 4单元2 建筑形体的投影18 10 8单元3 建筑施工图68 48 20单元4 建筑结构图44 32 12合计144 100 44五、课程设计思路本课程设计的思路为：(1) 本课程以岗位能力需求为导向，以典型施工图纸为载体，设计教学项目和学习任务, 将建筑制图应用到具体实际工作中。
通过实施项目化教学，提高学生的学习兴趣，有效地培养和提高学生在建筑识图，绘图应用技术方面的专业能力、方法能力和社会能力，并使学生养成良好的职业态度。
(2) 教学项目按照建筑材料由“一般到高端”的先后顺序进行设计安排，使学生的职业能力培养目标由中级工→高级工→技术主管的方向转变。
（3）以提高学生综合职业能力为目标，组织实施任务驱动教学法、项目教学法、案例分析法等行动导向的教学模式。
（4）教学评价多元化，终结性评价与过程性评价相结合，老师评价与学生评价相结合，并以过程性评价为主（占65%），即教学效果分别从职业素养养成、项目计划、项目实施、项目评审等多方面，由教师与学生共同评价。
六、课程总体设计（一）知识目标1.工程制图的基本知识2.正投影的基本原理3.剖面图与断面图的绘制，建筑施工图、结构施工图的绘制与识读方法4.道路施工图、桥涵施工图基本知识；5.民用建筑构造，民用建筑施工图（二）能力目标1.建筑形体和建筑构件的基本绘图能力；2.识读和绘制建筑工程图的能力以及团结协作解决问题的能力；3.对民用建筑房屋构造的认知能力，具有研究各个与之相关的构造知识点在工程图样和实际中的综合应用能力、创新能力以及构造详图的表达能力；4.对单层厂房排架结构构件、建筑围护结构构件及构造的认知能力，单层工业厂房定位轴线的布置能力；（三）素质目标1.培养规范意识和质量意识；2.培养吃苦耐劳、爱岗敬业精神；3.培养高度的责任心，精进的意识；4.养成科学严谨的工作态度；5.培养团队合作意识七、课程内容与教学要求《建筑识图与构造》课程内容与教学要求包括项目名称、子项目或学习任务、教学时数、教学重点、教学目标等5项内容。
建筑构造与识图课程标准
《建筑识图与构造》课程教学标准一、课程简介2．课程简介《建筑识图与构造》系建筑类入门学习科目，主要讲授民用建筑的建筑工程图识读、建筑构造概论、基础墙体和变形缝、楼梯构造、门窗构造、屋面、楼板及地坪构造、建筑防潮防水构造。
二、本课程的性质与任务开设本门课程的目的是使学生具有从事一般小型民用建筑施工图识读的初步能力。
能正确的识读常见的施工图纸，熟悉组成房屋的各部分的构造做法，并为后继课程奠定必要的基础知识。
《建筑工程识图与构造》的任务是使学生掌握房屋建施工图识读和房屋构造原理的两大部分内容。
三、课程教学目的要求（一）知识目标1.掌握建筑的构成要素及分类原则2.了解建筑的等级和标准化3.掌握一般民用与工业建筑的构造原理及典型做法4.掌握建筑防潮防水材料的选取（二）能力目标1.具有选取建筑防潮防水材料的能力2.能够根据工程及环境的具体条件，合理地选择或实施有效、可靠、安全、经济、美观的建筑构造措施3.熟练应用有关制图标准及构造标准图集的能力（三）素质目标1．培养学生认真负责的工作态度和严谨细致和工作作风；2．培养学生的自主学习意识；3．培养学生的团队、协作精神；4. 培养学生的创新意识和创造能力；5.培养学生额团结、合作精神6六、教学基本条件1.教学团队的基本要求需要完成本课程的所有教学任务的教师具有测绘学的理论知识和很强的实践操作能力。
加强双师型人才建设，努力引进高学历人才，加强专业教师互帮互助学习，定期进行教师知识和能力的培训，以此不断壮大教师队伍。
2.教学硬件环境基本要求3.教学资源基本要求教材、网络信息资源、实训室、实训仪器设备等。
主要是指通过搭建起多维、动态、活跃、自主的课程训练平台，课程组提供给学生自主学习的信息化技术教学资源目录及使用方案，网络资源目录或网址，多媒体视频，图书馆，专业期刊，课外阅读书目录，使学生学习的主动性，积极性和创造性得以充分调动。
七、课程评价标准、考核方式（一）考核评价的标准与原则1.以促进学生全面发展为宗旨以学生的全面发展为根本，从传统的以教学“教”为主，转变为以学生“学”为主。
《建筑识图与构造》课程标准
《建筑识图与构造》课程标准课程编码：030601 适用专业：市政工程技术专业授课单位：市政工程技术专业学时：78编写执笔人：审定负责：一、课程性质《建筑识图与构造》是市政工程技术专业的一门专业基础课程，目标是提高学生的空间想象能力和对图纸的识读能力，让学生掌握市政工程施工图绘图、识图的职业能力和职业素养，在工作过程中能熟练绘制和识读市政工程施工图。
二、培养目标1．方法能力目标：（1）培养学生认真学习、积极向上的精神，能利用各种信息渠道，获取新知识、新技术、新技能；（2）培养学生勤于思考、勇于实践的态度，立足专业能力善于规划自己未来的职业生涯；（3）培养学生分析问题、解决问题的综合能力。
2．社会能力目标：（1）培养学生的沟通能力及团队协作精神；（2）培养学生爱岗敬业、勇于创新的工作作风；（3）培养学生的质量意识、安全意识、环保意识、可持续发展意识；（4）培养学生遵纪守法、诚实守信的良好职业道德。
3．专业能力目标：掌握画法几何的基本知识和市政工程施工图绘制的基础知识，熟悉市政施工图的各项内容，能熟练绘制和识读市政工程施工图。
为发展各专门化方向的职业能力奠定基础，达到施工技术指导与施工管理岗位职业标准的相关要求。
三、与前后课程的联系（1）与前续课程的联系前续课程：本课程安排在大一上学期，无前续课程；（2）与后续课程的联系本课程为下列后续课程：市政道路工程施工、市政桥涵工程施工、市政管道工程施工等、施工生产实习、毕业顶岗实习等提供专业能力。
四、教学内容与学时分配本课程分为11个教学单元五、教材的选用（1）教材选取的原则：以培养实践能力、创新能力和创业能力为指导思想，贯彻高职高专培养目标，强调理论与实践结合、教材与实际结合、操作与管理结合的理论实践一体化教材，使用以道路勘测设计过程为主线的高职高专教材。
（2）推荐教材：魏艳萍主编，《建筑识图与构造》.中国电力出版社2006年（3）参考教材：林国华主编，《画法几何与土建制图》.人民交通出版社2007年六、教师要求1．具备良好的职业道德和严谨的工作作风；2. 掌握基于市政工程施工图识读与绘制为导向的教学法；3．具有较强的教学组织能力；4．具有系统的市政工程技术专业理论知识；5．具备市政工程图纸解读与分析的能力；6．课内实践部分指导教师必须具备现场工作经验。
《建筑构造与识图》课程标准(建筑工程造价专业)
工程造价（建筑方向）专业课程标准2023年1月《建筑构造与识图》课程标准一、前言（一）课程性质与地位1. 课程性质《建筑识图与构造》是建筑工程造价专业的一门专业平台课程。
本课程主要讲授建筑构造和建筑施工图识读两大部分内容。
第一部分为建筑构造部分，主要讲解民用建筑的组成、构造要求和构造做法，是从事土建工程专业所必备的知识。
第二部分是筑施工图识读部分，主要讲解建筑施工图的制图规范和标准以及各种施工图的形成方法、作用、图示内容、图示方法和识读方法。
本课程属于理实一体化课程，属于必修课。
2. 课程地位（1）在专业人才培养方案的地位根据工程造价专业人才培养方案，培养学生能够进行识图并进行工程计量与计价的能力，本课程主要培养学生具有识图、读图、用图的能力，是专业培养的第一步。
（2）作用通过这门课程的学习，可以使学生能够具备建筑工程图的识读能力，结合其他课程的学习可以使学生具备简单图样的绘制能力。
本课程具有较强的综合性和应用性，其内容及影响贯穿在整个专业课程的学习中以及工作实践中，作用重大。
只有掌握建筑识图与构造课程的主要内容，并运用其专业和基础知识，才能熟练的掌握施工图纸的主要内容，从而合理的进行施工、准确的进行工程造价分析和计算。
（3）功能在全国高职院校建筑工程相关专业的1+X证（建筑工程识图证书、BIM应用）考试中，该课程的内容是考试核心内容，这也是施工员、资料员、预算员、测量员、质检员、安全员和各技能操作岗位等施工一线专门岗位人才必备的基础能力。
3. 与相关课程的联系与分工本门课程在建筑制图、建筑力学、建筑材料课程开展完成后进行开展，此时学生具备了初步的空间想象能力和思维能力，可以更好的认识施工图及其作用。
该课程与建筑CAD课程一同开设，“一识一绘”，可以使学生更加深入的研究施工图纸和建筑构造。
后续将会开设BIM 基础软件实操/建筑工程造价编制、工程造价案例分析、钢筋算量等课程，可以在图纸识读的基础上完成BIM软件建模、工程量的计算等内容。
2《建筑识图与房屋构造》课程标准
2《建筑识图与房屋构造》课程标准《建筑识图与构造》课程标准一、课程性质与任务(课程定位)(一) 性质:它是建筑工程技术、建筑工程造价专业的技术基础课，也是建筑工程技术的专业课。
(二) 任务:主要讲述制图基础知识，民用建筑与工业建筑构造，以及房屋建筑施工图的识读方法。
使学生了解及掌握建筑制图的基本理论、基本知识;掌握民用建筑和工业建筑的基本构造和主要构造的原理;使学生熟悉施工图，具备读图能力;使学生掌握正确绘制施工图的步骤和方法(建筑工程技术专业)，为以后的专业课程奠定一定的基础。
二、课程教学目标(课程目标)本课程的教学目标是:使学生具备高素质劳动者和建筑工程技术、造价专业专门人才所必须的基本知识，能够运用所学的专业知识与技能进行识读及绘制施工图，了解及掌握民用与工业建筑的基本构造和主要构的造原理，为以后的学科做好准备。
(一) 知识目标熟悉国家建筑制图标准的有关规定，了解制图原理，掌握民用建筑与工业建筑构造原理和主要构造方法。
(二) 技能目标能够正确使用绘图工具，有较熟练的绘图技能，具备识读和绘制本专业施工图的能力，且绘制的图样应符合制图国家标准，有较好的图面质量。
能够了解民用建筑和工业建筑基本构造，并理解房屋的构造原理。
(三) 情感与价值观目标培养学生认真负责的工作态度，吃苦耐劳的工作精神，一丝不苟的工作作风。
三、课程内容与要求(课程内容与能力目标)绪论(1) 本课程的任务与学习要求;(2) 本课程的内容和学习方法;(3) 本课程与相关课程的关系。
第一部分制图的基本知识(一) 制图的基本知识1. 教学内容(1) 制图工具和仪器的使用;(2) 国家建筑制图标准的一般规定;(3) 平面几何图形的作图。
2. 教学要求(1) 熟悉主要制图工具的使用及维护方法;(2) 掌握建筑制图标准的一些基本规定;(3) 了解平面几何图形的作图方法、步骤。
3. 作业与实训:制图标准的运用与基本线型的训练。
(二) 投影的基本知识1. 教学内容(1) 投影的基本知识(投影的基本概念和分类)，正投影的基本特征;(2) 三面投影图;(3) 点、直线、平面的投影规律。
《建筑构造与识图》课程标准

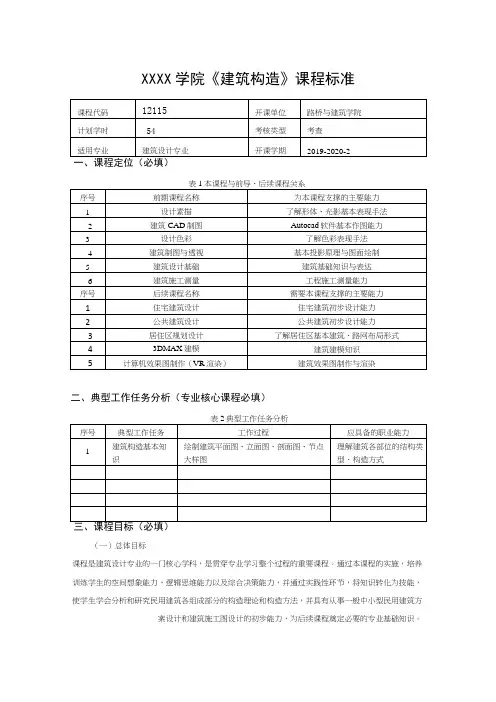

xxxx学院《建筑构造》课程标准一、课程定位（必填）表1 本课程与前导、后续课程关系二、典型工作任务分析（专业核心课程必填）表2 典型工作任务分析三、课程目标（必填）（一）总体目标课程是建筑设计专业的一门核心学科，是贯穿专业学习整个过程的重要课程。
通过本课程的实施，培养训练学生的空间想象能力，逻辑思维能力以及综合决策能力，并通过实践性环节，将知识转化为技能，使学生学会分析和研究民用建筑各组成部分的构造理论和构造方法，并具有从事一般中小型民用建筑方案设计和建筑施工图设计的初步能力，为后续课程奠定必要的专业基础知识。
（二）具体目标1、能力目标通过作业的训练，培养学生能运用建筑构造知识来分析和解决实际工程问题，进一步培养学生的绘图技巧，识图能力以及查找资料的技能。
2、知识目标通过学习民用建筑和工业建筑构造，了解建筑设计中的构造问题、结构问题、经济问题和美观问题。
通过对建筑构造课程的系统学习，使学生对建筑构造有一个比较全面的认识，完整的了解结构、施工与建筑之间的关系，使学生具备结构、施工方面的初步知识，为学习后续课程做好准备。
3、素质目标学生在“学中做”“做中学”的过程中，让学生在学习建筑构造知识的过程中获得成功的喜悦，培养学生独立、严谨的工作作风和团队意识。
四、课程教学内容及学时分配（必填）表3 课程结构、主要内容与学时分配表五、考核标准及成绩评定办法（必填）表4 建筑构造课程考核方式表5 考核框架（与教学内容一致）考核标准（与教学目标一致）表6 项目（综合）实训考核标准六、实施建议（必填）（一）推荐教材：1. 教材：建筑构造与识图基本训练（第2版），陈氏凤，机械工业出版社2. 教参：建筑构造，刘学贤，机械工业出版社房屋建筑学与建筑构造，崔艳秋，中国电力出版社有限公司（二）教学方法为激发学生学习热情，课程可采用多种教学方法，使课堂形式丰富多彩。
①项目教学法。
由教师参照职业岗位需求，策划下达工作任务，小组成员根据工作任务，查阅资料，进行思考分析，完成从明确任务、搜集资料、制定计划、工作实施、整理总结到验收评价这一完整工作过程。
《建筑识图与房屋构造》课程标准
《建筑识图与房屋构造》课程标准课程编码： 001 课程类别：专业基础课适用专业：建筑工程技术、工程造价授课单位：管理工程系学时：64 学分：2.0第一部分课程性质与作用课程的性质本课程是建筑工程技术专业的专业核心课程，是校企合作开发的基于土木工程施工、工程概预算工作过程的课程。
课程的作用本课程针对高职院校学生的特点，依据教育部对高职高专人才培养目标、培养规格、培养模式及与之相适应的知识技能要求，本着学生“边学、边做、边互动”的原则，遵循学生职业能力培养的基本规律，在专业人才培养过程中的有着相当高的地位及作用。
本课程是学生在学习完一个学期的“建筑制图课程”后进行的，为后续施工技术及工程概预算等课程打下基础。
第二部分课程设计思路(一)课程基本理念《建筑识图与房屋构造》课程遵循高职教育规律，以工作过程为导向选取学习内容，课程目标是培养学生具备实际施工工作过程中的综合职业能力；坚持开放性设计原则，吸收行业专家参与，建立基于建筑工程施工工作过程，以“工作任务”为载体的“项目化”课程结构；课程教学实施教、学、做一体，通过仿真工作环境和实训材料锻炼学生的实践工作能力。
(二)课程设计思路《建筑识图与房屋构造》课程具有综合性强、政策性强、特色性强、实践性强等特点，运用基于工作过程的课程开发理念，按照工作过程来分析工作过程要素，按照工作过程要素与学习过程要素相对应原则，将工作过程中的主观要素转化为学习过程中的内容要素，将工作过程中的客观要素转化成学习过程中的情境要素，重构了本门课程内容。
最后的综合实训以模拟施工企业一个月的施工任务为驱动，以工程施工实际工作流程为主线，采用真实的施工资料，指导学生完成工作，培养学生的专业能力与职业素养。
第三部分课程目标（一）知识目标掌握《房屋建筑制图统一标准》和《建筑制图标准》的基本规定，理解正投影法的基本原理及其在建筑施工图与结构施工图中的应用，掌握民用建筑构造，知道工业建筑的基本构造，掌握施工图与结构施工图的作用、内容及其识读方法和步骤。
