光纤网络交换机设备的级联图解
光纤网络交换机设备的级联图解
光纤网络交换机设备的级联图解Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#网络交换机设备的级联(图解)双绞线端口的级联级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II 端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！1．使用Uplink端口级联现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。
图2 利用交叉线通过普通端口级联交换机光纤端口的级联由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。
图解交换机设备的级联
结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
图1使用Upli nk端口级联在所有交换机端口中，都会在旁边包含一个Up link端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Upl ink端口的相互连接)。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
Brocade光纤交换机级联设置
Brocade光纤交换机级联设置
1.Brocade光纤交换机级联需要License，确保有购买此License。
如图的Fabric就是级联的License
2.更改Domain ID，把需要级联的Brocade光纤交换机更改成不同的Domain ID
3.把Switch Status更改成Disable后，我们就可以更改此光纤交换机的Domain ID了。
4．更改完Domain ID后，把Switch Status重新改回Enable状态。
5.确保两台光纤交换机的级联License都已安装，Domain ID不一样后，就可以找一条光纤线把两台光纤交换机的任意口对联即可。
重新登录管理界面后，可以看到级联的口状态变成了E-Port，如图连接的是23号口。
6.这样两台光纤交换机就级联成功了，但是此光纤交换机的固件版本是6.4.0b的。
Brocade 光纤交换机固件版本从6.2.0x后，在管理界面中的Zone Admin中无法看到级联的另外一台光纤交换机的端口，此功能移到了DCFM(Brocade Data Center Fabric Manager)软件中了，此软件需要交换机购买Enterprise Group Management(EGM)license才可以使用。
所以另外一种解决方案是：在访问Fabric中的每一个switch设置好port的别名，然后在一台Fabric的管理界面访问所有的别名来继续配置zoning了.。
光纤接口图示演示
光纤跳线主要分为两类
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
光纤跳线的种类
在局域网中，由于用到的是多模的光纤，它是一条发送，一条接收，所以是成双成对的跳线。
而且通常接光纤终端盒或光纤配线架的提供的会是FC型（螺口）或ST型（卡口）的光纤接口。
所以跳线的一端是FC或ST型，另一端可能是接光纤收发器或GBIC光纤模块的SC型（方口）、接SFP光纤模块的LC型、接MT-RJ光纤接口交换机的MT-RJ型。
跳线一端：FC型（螺口）或ST型（卡口）
跳线另段端：另一端可能是接光纤收发器或GBIC光纤模块SC （大方口）
接SFP光纤模块LC （小方口）
接MT-RJ光纤接口交换机MT-RJ方型,一头双纤收发一体( 华为8850上有用)耦合器：ST/ST 或FC/FC
如图所示：
1．FC-SC（图13）
2．FC-LC（图14）
3．FC-MTRJ（图15）
4．ST-SC（图16）
5．ST-LC（图17）
6．ST-MTRJ（图18）
(交换机之间光纤连接）
交换机A---网线----光纤收发器---尾纤——终端盒（熔接）——光纤----终端盒（熔接）--尾纤——光纤收发器---网线---交换机B
假如是直接连在交换机的光口，则耦合器接跳线，跳线直接插在交换机光口，就不需要光纤收发器（光转）了。
光纤网络交换机设备的级联图解精编WORD版
光纤网络交换机设备的级联图解精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】网络交换机设备的级联(图解)双绞线端口的级联?级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！?1．使用Uplink端口级联?现在，越来越多交换机（Cisco交换机除外）提供了Uplink端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink 端口，并利用一个开关（MDI/MDI-X转换开关）在两种类型间进行切换。
图2 利用交叉线通过普通端口级联交换机光纤端口的级联?由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接?所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。
交换机接口及连接(图解)
全面图解交换机接口及连接局域网交换机作为局域网的集中连接设备，它的接口类型是随着各种局域网和传输介质类型的发展而变化的，分析一下局域网的主要网络类型和传输介质发展过程，我们就不难发现各种交换机接口类型，下面我们就先来介绍目前仍存在的一些交换机接口，注意，因交换机的许多接口与路由器接口完全一样，所以在此仍以路由器上的相应接口进行介绍。
一、交换机接口类型1、双绞线RJ-45接口这是我们见的最多、应用最广的一种接口类型，它属于双绞线以太网接口类型。
它不仅在最基本的10Base-T以太网网络中使用，还在目前主流的100Base-TX快速以太网和1000Base-TX千兆以太网中使用。
虽然它们所使用的传输介质都是双绞线类型，但是它们却各自采用了不同版本的双绞线类型，如最初10Base-T使用的3类线到支持1000Base-TX千兆速率的6类线，中间的100Base-TX则中以使用所谓的五类、超五类线，当然也可以是六类线。
这些RJ-45接口的外观是完全一样的，如图1左图所示，像一个扁“T”字。
与之相连的是RJ-45水晶头，如图2中，右图分别为一个水晶头和做好水晶头连线的双绞网线。
如图2所示的就是一款24口RJ-45接口的以太网交换机，其中还有将在下文介绍的2个SC光纤接口和1个AUI接口。
图1图22、光纤接口对于光纤这种传输介质虽然早在100Base时代就已开始采用这种传输介质，当时这种百兆网络为了与普遍使用的百兆双绞线以太网100Base-TX区别，就称之为“100Base-FX”，其中的“F”就是光纤“Fiber”的第一个字母。
不过由于在当时的百兆速率下，与采用传统双绞线介质相比，优势并不明显，况且价格比双绞线贵许多，所以光纤在100Mbps时代产没有得到广泛应用，它主要是从1000Base技术正式实施以来才得以全面应用，因为在这种速率下，虽然也有双绞线介质方案，但性能远不如光纤好，且在连接距离等方面具有非常明显的优势，非常适合城域网和广域网使用。
家庭光纤宽带连接示意图
家庭光纤宽带连接⽰意图
现在，光纤基本上都已经⼊户，不管是20M、50M还是100M。
光纤⼀般已经接⼊到了弱电箱，家⾥客厅、房间的⽹络接⼝⼀般也已经汇聚到了弱电箱。
那⼀般家⾥的⽹络该如何接呢？弱电箱⾥该放什么？路由器该怎么放？
下图是⼀个⽐较常见的⽹络拓扑图，下⾯做⼀个简单的说明：1、弱电箱⾥⾯⼀般放运营商的光猫和⼀台⼩交换机（4⼝或者8⼝均可），交换机的上联⼝连接到光猫的LAN⼝，光猫⼀定要运营商设置为⾃动拨号的。
2、⽆线路由器建议放在家⾥的⼏何中⼼位置，如客厅，⽆线路由器设置为⾃动获取IP即可 3、房间如果接墙上⽹络接⼝，电脑⾃动IP即可。
交换机堆叠与级联ppt课件
2. 交换机的分类
1．按网络覆盖范围划分 可以分为广域网交换机和局域网交换机。
3.按传输介质和传输速度划分 分为以太网交换机、快速以太网交换机、千兆（G比特）以太网交换机、10千 兆以太网交换机和ATM交换机等。 3．按交换机工作的协议层次划分 分为第二层交换机、第三层交换机、第四层交换机和第七层交换机。 4．按交换机的结构划分 可分为固定端口交换机、模块化交换机。 5．按网络互连三层模型划分 可分为核心层交换机、汇聚层交换机、接入层交换机。 6. 按外观进行划分 可分为机箱式交换机机、架式交换机、桌面型交换机。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
Trunk的概念
在路由/交换领域，VLAN的中继端口叫做 trunk。trunk技术用在交换机之间互连，使不 同VLAN通过共享链路与其它交换机中的相同 VLAN通信。交换机之间互连的端口就称为 trunk端口。
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经 营者提 供商品 或者服 务有欺 诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
5 交换机的连接技术
当单一的交换机所能提供的端口数量不足以满 足网络计算机的需求时，可以通过增加模块或通过 两个以上的交换机互连来达到目的。
电信网络结构示意图
软交换城域网
语音交换数据服务器
光缆
(数据)无源光网络PON
光缆光缆
(语音)
语数
音据
OLT光线路终端
交换端局建设南、人民北等
华为1240等OLT~ONU距离≤20km,
并预留2db富余功率
业务汇聚
铜缆
OLT典型组网方式
电话、AD、ITV主干光缆主干光缆
接入网ODN分离/耦合器1：8
片区光交箱、大楼、小区等1：16
分发下行
尾纤尾纤
电话、AD、ITV
皮线光缆皮线光缆
FTTB光纤到大楼FTTH光纤到户尾纤尾纤
ONU光网络ONU光网络
光纤到楼，网线入户光网络单元(ONU)安装在家庭或企业ONU-1ONU-2
DSL型：双绞线
LAN型：网线网线
电话、AD、ITV电话、AD、ITV
图解光缆终端盒、光纤收发器、尾纤、跳线等使用
图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。
光缆终端盒内部结构，如图所示。
如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。
通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。
尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。
尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头。
起连接尾纤和设备作用。
光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
交换机的级联
一、交换机的星形集中连接我们知道，交换机的最基本功能和应用就是集中连接网络设备，所有的网络设备(如服务器、工作站、PC 机、笔记本电脑、路由器、防火墙、网络打印机等)，只要交换机的端口支持相应设备的端口类型都可以直接连接在交换机的端口，共同构成星形网络。
基本网络结构如图1所示。
在星形连接中，交换机的各端口连接设备都彼此平等，可以相互访问(除非做了限制)，而不是像许多刚涉入网管行列的朋友那样，认为连接在交换机的服务器是最高级的。
二、交换机的级联拓扑图上图所示的仅是一个最基本的星形以太网架构，实际的星形企业网络比这可能要复杂许多。
这复杂性不仅表现在网络设备如何高档，配置如何复杂，更重要的是表现在网络交换层次比较复杂。
企业网络中的路由器和防火墙通常只需配备一个，但交换机通常不会只是一个(除了只有20个用户左右的小型网络)。
如果用户数比较多，如上百个，甚至上千个，就必须依靠交换机的级联或者堆栈扩展连接了。
但级联技术和堆栈技术也有所不同，它们的应用范围也不同。
交换机级联就是交换机与交换机之间通过交换端口进行扩展，这样一方面解决了单一交换机端口数不足的问题，另一方面也解决离机房较远距离的客户端和网络设备的连接。
因为单段交换双绞以太网电缆可达到了100米，每级联一个交换机就可扩展100米的距离。
但这也不是说可以任意级联，因为线路过长，一方面信号在线路上的衰减也较多，另一方面，毕竟下级交换机还是共享上级交换机的一个端口可用带宽，层次越多，最终的客户端可用带宽也就越低(尽管你可能用的是百兆交换机)，这样对网络的连接性能影响非常大，所以从实角度来看，建议最多部署三级交换机，那就是核心交换机-二级交换机-三级交换机。
这里的三级并不是说只能允许最多三台交换机，而是从层次上讲只能三个层次。
连接在同一交换机上不同端口的交换机都属于同一层次，所以每个层次又能允许几个，甚至几十个交换机级联。
层级联所用端口可以是专门的UpLink端口，也可以是普通的交换端口。
接入网基础网络及架构
（2）目标网络结构
ME60
上行单链路
OLT
分
光
比
过
OBD
高
城域网
ME60
设备级联
LSW
DSLAM OLT
园区LSW DSLAM
ME60
城域网
双路由 双路由
OLT
OBD
MDU
E8-C
FTTB/ FTTH 同PON口
城区OLT
MDU
乡镇OLT
MDU MDU E8-C 城区OLT
3
第4页/共29页
E8-C
传统窄带 FTTN/C+DSL FTTB（PON）+DSL FTTH/O 传统LAN FTTB（PON）+LAN
省际
互联网
DC1
IMS
较交换
IMS
IP核心网
固网 软交换
核心层
MSE 电信机楼
全业务 汇聚 综合机房 交换机
业务汇聚 层
OLT
全光网 分光器 接入层
互联网专线 FTTB+窄带 FTTB+LAN
LAN PBX
VOICE+DATA
核心网
接入网
驻地网
➢采用WDM技术，实现单纤双向传输，EPON速率1.25G，GPON速率最大2.5G ➢采用以下两种复用技术：
下行数据流采用广播技术，ONU选择性接收属于自己的数据流。 上行数据流采用TDMA技术，ONU采用分时突发的方式发送数据。
10
第11页/共29页
BSC
本 地 网 B
EPC-CE
ASXX
EPC
ASXX
PSDN
3G基站 LTE基站 大客户 5
1G光纤交换机与2G以上光纤交换机的级联
工作笔记：1G光纤交换机与2G以上光纤交换机的级联前段时间做项目实施，涉及到了光线交换机的级联，遇到点问题，今儿打算做个笔记。
交换机为：IBM 2005-H16一台，Brocade 24OE（即240E）一台，IBM 2109 S16两台。
预期级联方案为：IBM 2005-H16与一台IBM 2109 S16级联，Brocade 20OE与另一台IBM 2109 S16级联。
H16的端口模块为2G的SFP，240E的为4G的SFP，2109的为1G的GBIC。
1G的GBIC要和2G或者4G的SFP级联，必须修改SFP的速率和端口模式。
2G以上的级联不需要修改，有license的话直接连上就可以。
telnet到各个交换机上，licenseshow先查看是否具有fabric licnese，其次要级联的交换机的DOMAIN ID必须不一样，也不能包含有相同的ZONE信息（包括Aliase、ZONE、config的名称），如果有相同的必须先清除掉（cfglear->cfgsave)，清除前可以先保存交换机的config（必须采用FTP协议保存），具体略。
portcfgshow查看端口的配置：IBM_2005_H16:admin> portcfgshowPorts of Slot 0 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15-----------------+--+--+--+--+----+--+--+--+----+--+--+--+----+--+--+--Speed AN AN AN AN AN AN AN AN AN AN 1G AN AN AN AN ANTrunk Port ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON Long Distance .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..VC Link Init .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..Locked L_Port .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..Locked G_Port .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..Disabled E_Port .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..CreditShare .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..ISL R_RDY Mode .. .. .. .. .. .. .. .. .. .. ON .. .. .. .. ..Persistent Disable .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ..where AN:AutoNegotiate, ..:OFF, ??:INVALID.可以看到port10的速率为1G，然后打开了ISL R_RDY Mode，这是关键步骤。
Brocade_光纤交换机级联及划分
目录一、环境描述........................................ 错误!未定义书签。
二、检查级联许可.................................... 错误!未定义书签。
三、更改Domain ID .................................. 错误!未定义书签。
四、接线............................................ 错误!未定义书签。
五、划分ZONE ....................................... 错误!未定义书签。
创建ZONE........................................ 错误!未定义书签。
创建ZONECONFIG.................................. 错误!未定义书签。
添加ZONE到ZONECONFIG........................... 错误!未定义书签。
保存配置........................................ 错误!未定义书签。
激活配置........................................ 错误!未定义书签。
查看配置........................................ 错误!未定义书签。
六、常用命令........................................ 错误!未定义书签。
一、环境描述两台Brocade光纤交换机（本地异地各一台），两台设备做级联并划分ZONE。
二、检查级联许可首先分别核查两台设备是都均具有级联License（Brocade 300系列自带级联许可）。
1、通过licenseshow命令查看：2、通过switchshow命令查看：如果交换机级联成功端口状态会变成E-Port，主交换机后面会标有(UPstream)，下级交换机会显示 (downstream)状态。
图解交换机设备的级联
结合图例，主要介绍多台交换机在网络中同时使用时的连接问题多台交换机的连接方式有两种方式：级联跟堆叠。
下文针对这两种连接方式，分别介绍其实现原理及详细连接过程。
1、交换机级联级联是最常见的连接方式，就是使用网线将两个交换机进行连接。
连接的结果是，在实际的网络中，它们仍然各自工作，仍然是两个独立的交换机。
需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。
级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口(如RJ-45端口)进行连接。
需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线(第1-3与2-6线脚对调)。
其连接示意如图1所示。
图1使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。
此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可(注意，并不是Uplink端口的相互连接)。
图2其连接示意如图3所示。
图32、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。
交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。
但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠;并且还需要使用专门的堆叠电缆和堆叠模块;最后还要注意同一堆叠中的交换机必须是同一品牌。
它主要通过厂家提供的一条专用连接电缆，从一台交换机的“UP”堆叠端口直接连接到另一台交换机的“DOWN”堆叠端口。
堆叠中的所有交换机可视为一个整体的交换机来进行管理。
提示：采用堆叠方式的交换机要受到种类和相互距离的限制。
首先实现堆叠的交换机必须是支持堆叠的;另外由于厂家提供的堆叠连接电缆一般都在1M左右，故只能在很近的距离内使用堆叠功能。
不同连接方式的优缺点都是为了完成网络的连接，为什么还要分级联和堆叠呢?直接用网络连接的级联方式不是更方便吗?为什么还需要堆叠呢?两种连接方式的本质是不一样的，用来满足不同的要求，当然从一定程度上说，不能直接说哪一种连接方式好，而是根据实际需要、实际情况选择不同的连接方式。
全面了解光纤接入设备及使用图解
8
sevralgoupnmb,thwi±=cyxfz.P-2~3dqFG
适合于标准机柜或机架。用户可根据实际需求选配单元数量或单元规格。既可 用作光纤分配，同时又可以作为光缆终端盒使用;既可单独装配成光纤配线架， 也可以与数字配线单元、音频配线单元同装在一个机柜 / 架内构成综合配线 架。该设备配置灵活、安装使用简单，容易维护，便于管理，是中小型光纤通 信机房实现排纤、跳纤、熔纤及光缆接入必不可少的设备之一。适用于光纤接 入网中的光纤终端点，具有光缆的配线和熔接功能，可以实现光缆纤芯的灵活 跳线及存储。
以上关于光纤接入网的设备，大大提升了光纤接入网的数据传输和处理能
9
sevralgoupnmb,thwi±=cyxfz.P-2~3dqFG
力，并且可以带来两大优越性: 第一，解决了接入线路的远程传输问题，使光纤接入网的覆盖范围更广阔。
这样一来，就可以减少整个覆盖网的中转节点数量，使网络的结构更加简单。 第二，可以满足用户对于多种宽带新业务的需求，并能够提高新业务数据
sevralgoupnmb,thwi±=cyxfz.P-2~3dqFG
FC 耦合器 六口 光纤 CATV 和不同类型式标志间的转接。 单、多模光纤转换器
7
sevralgoupnmb,thwi±=cyxfz.P-2~3dqFG
单、多模光纤收发器用于光缆之间的数据通讯，支持用户利用单模或多模 光纤扩展 UTP 网络的规模，广泛应用于以太网数据通讯扩展传输距离的地方， 通过光纤链路实现网络的扩展和延伸。
千兆系列光纤模块卡，是与交换机配合使用，使用光纤或五类双绞线传输， 可扩展局域网范围，扩大带宽，适合于大、中型局域网在扩大带宽、扩展其网 络覆盖范围时使用。该光纤模块完全符合 IEEE802.3z 协议，工作于 850nm、1300nm 模式;也完全符合 IEEE802.3ab 协议，兼容其他相同千兆协议的设备，由于体积 小，直接安装于交换机内部，不需额外占用空间，由交换机内部供电，安装使 用简便，可配合多款交换机使用。
图解光缆终端盒、光纤收发器、尾纤、跳线等使用
图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。
光缆终端盒内部结构，如图所示。
如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。
通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。
尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。
尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头。
起连接尾纤和设备作用。
光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
光纤连接示意图
光纤连接示意图一、双纤SC光接口，必须采用SC的光跳线连接，左边光纤收发器光口的上面接口连接右边光纤收发器的下面光接口（一台光纤收发器的TX应于另一台的RX连接），两台之间的连接是交叉的。
二、光纤收发器可以用于运营商和终端客户的光纤宽带，做为光猫使用。
三、光纤收发器可以用于以太局域网中，五类双绞线传输距离超过100米就无法稳定传输，光纤收发器可以无中继传输120公里，在局域网中可做为延长传输距离的设备来使用，可直接接入电脑的网卡、交换机、路由器使用（注：自适应的光纤收发器可以兼容本速率以下的设备，比如：的光纤收发器，可以直接接入100M的交换机，也可以接入10M的交换机，纯速率的光纤收发器只能使用在同速率的设备上，不然接入后是不通的NET-LINK HTB-1100S是自适应快速以太网光纤收发器。
它可以实现双绞线和光纤两种不同传输介质的转换，中继和100Base-FX两个不同网段，能满足远距离、高速、高带宽的快速以太网工作组用户的需要。
产品技术参数：符合和100Base-FX以太网标准提供一个SC型的单模光纤端口和一个RJ45端口RJ45端口支持端口自动翻转（Auto MDI/MDIX）功能RJ45端口速率、全/xx模式自适应双绞线最大传输距离100米，单模光纤最大传输距离千米(视不同型号而定)外置电源兼容IEEE 802.3u 10Base-TX、100Base-TX和100Base-FX以太网标准连接接口：一个SC型的光纤连接器和一个RJ45连接器双绞线端口支持速率和全/半双工模式自动适应支持Auto MDI/MDIX，无需进行电缆选择光纤端口可以进行全/xx模式选择连接线缆类型：RJ45连接器：5类双绞线SC光纤连接器：，多模光纤，1300nm多模光纤双绞线最大传输距离100米，单模光纤最大传输距离千米(视不同型号而定) 提供电源、光纤和UTP端口状态指示灯提供外置交流电源（5V/1A外置电源）工作环境：工作温度：0℃~40℃存储温度：-40℃~70℃湿度：5%~95%无凝结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

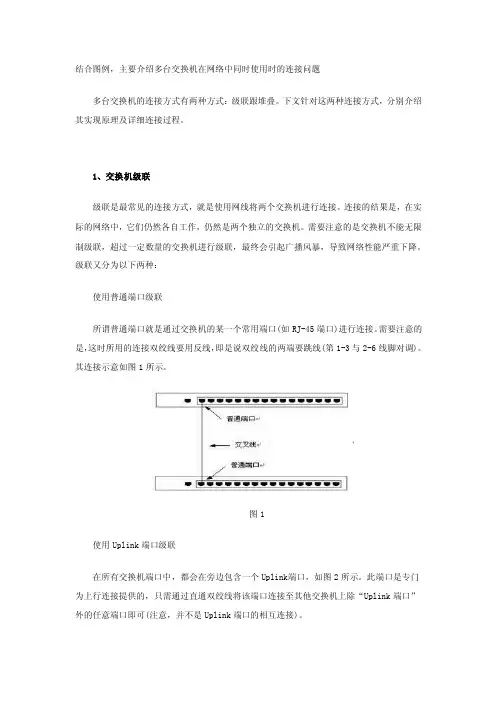

网络交换机设备的级联(图解)
双绞线端口的级联?
级联既可使用普通端口也可使用特殊的MDI-II端口。
当相互级联的两个端口分别为普通端口（即MDI-X）端口和MDI-II 端口时，应当使用直通电缆。
当相互级联的两个端口均为普通端口（即MDI-X）或均为MDI-II端口时，则应当使用交叉电缆。
无论是10Base-T以太网、100Base-TX快速以太网还是1000Base-T千兆以太网，级联交换机所使用的电缆长度均可达到100米，这个长度与交换机到计算机之间长度完全相同。
因此，级联除了能够扩充端口数量外，另外一个用途就是快速延伸网络直径。
当有4台交换机级联时，网络跨度就可以达到500米。
这样的距离对于位于同一座建筑物内的小型网络而言已经足够了！?
1．使用Uplink端口级联?
现在，越来越多交换机（Cisco交换机除外）提供了Uplink 端口（如图1所示），使得交换机之间的连接变得更加简单。
图1 Uplink端口
Uplink端口是专门用于与其他交换机连接的端口，可利用直通跳线将该端口连接至其他交换机的除Uplink端口外的任意端口（如图2所示），这种连接方式跟计算机与交换机之间的连接完全相同。
需要注意的是，有些品牌的交换机（如3Com）使用一个普通端口兼作Uplink端口，并利用一个开关
（MDI/MDI-X转换开关）在两种类型间进行切换。
图2 利用交叉线通过普通端口级联交换机
光纤端口的级联?
由于光纤端口的价格仍然非常昂贵，所以，光纤主要被用于核心交换机和骨干交换机之间连接，或被用于骨干交换机之间的级联。
需要注意的是，光纤端口均没有堆叠的能力，只能被用于级联。
1．光纤跳线的交叉连接?
所有交换机的光纤端口都是2个，分别是一发一收。
当然，光纤跳线也必须是2根，否则端口之间将无法进行通讯。
当交换
机通过光纤端口级联时，必须将光纤跳线两端的收发对调，当一端接“收”时，另一端接“发”。
同理，当一端接“发”时，另一端接“收”（如图4所示）。
令人欣慰的是，Cisco GBIC光纤模块都标记有收发标志，左侧向内的箭头表示“收”，右侧向外的箭头表示“发”。
如果光纤跳线的两端均连接“收”或“发”，则该端口的LED指示灯不亮，表示该连接为失败。
只有当光纤端口连接成功后，LED指示灯才转为绿色。
图3 光纤端口的级联
同样，当骨干交换机连接至核心交换机时，光纤的收发端口之间也必须交叉连接（如图所示）。
?
图4 核心交换机与骨干交换机的连接2．光纤跳线及光纤
端口类型?
光纤跳线分为单模光纤和多模光纤。
交换机光纤端口、跳线都必须与综合布线时使用的光纤类型相一致，也就是说，如果综合布线时使用的多模光纤，那么，交换机的光纤接口就必须执行1000Base-SX标准，也必须使用多模光纤跳线；如果综合布线时使用的单模光纤，那么，交换机的光纤接口就必须执行1000Base-LX/LH标准，也必须使用单模光纤跳线。
需要注意的是，多模光纤有两种类型，即125μm和50/125μm。
虽然交换机的光纤端口完全相同，而且两者也都执行1000Base-SX标准，但光纤跳线的芯径必须与光缆的芯径完全相同，否则，将导致连通性故障。
?
另外，相互连接的光纤端口的类型必须完全相同，或者均为多模光纤端口，或者均为单模光纤端口。
一端是多模光纤端口，而另一端是单模光纤端口，将无法连接在一起。
?
3．传输速率与双工模式?
与1000Base-T不同，1000Base-SX、1000Base-LX/LH 和1000Base-ZX均不能支持自适应，不同速率和双工工作模式的端口将无法连接并通讯。
因此，要求相互连接的光纤端口必须拥有完全相同的传输速率和双工工作模式，既不可将1000Mbps的光纤端口与100Mbps的光纤端口连接在一起，也不可将全双工模式的光纤端口与半双工模式的光纤端口连接
在一起，否则，将导致连通性故障。
