博科光纤交换机级联文件修订历史记录1、概述在现实环境中服务器与存储搭建san环境时，为了达到链路的冗余，防止单点故障，一般都需要引进光纤交换机。
同时当业务系统不断增加，光纤交换机端口无法满足日益增长的业务需求时，就需要重新购置光纤交换机，使之与之前的光纤交换机级联，从而达到端口扩容的现实效果。
博科光纤交换机在我司的项目中使用频繁，下面就简单介绍一下博科光纤交换机级联的相关信息。
2、级联准备1、部分光纤交换机级联需要官方授权，购买级联license（比如说博科200e光纤交换机）。
有些光纤交换机级联license是出厂自带的（比如说博科300光纤交换机）。
2、搭建级联物理环境。
3、级联步骤1、导入级联license用一根网线将电脑与博科光纤交换机的网口连接（brocade交换机上只有一个电口网络连接），将电脑的ip设置为10.77.77.77.0网段的ip，博科交换机的默认ip地址为10.77.77.77，通过telnet 10.77.77.77连接到交换机上，用户名为：admin；密码为：password。
登录后，输入wwn命令记下wwn号,如下：如果需要官方授权，那么在到货时会有一张纸，上面的密码为：Transaction Key登录到以下网站：https:///slkInternet/brocade按照步骤申请license。
你的激活license选择“Fabric OS Feature Activation（e.g. Trunking ,APM etc .）”完成后会生成一个license。
登录到交换机上，用licenseshow来查看现有的license用swd77：admin> licenseadd xxxxxxxxxxxxxx(博科的激活号)再用licenseshow查看是否加载成功，如图：上面两个Unknown license 应该是端口激活license与web 管理license。
博科Brocade交换机配置（学习资料）
设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。
Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。
Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。
能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。
不适合非专业人士使用。
WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。
视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。
能完成对单台交换机管理的大多数功能，适合大多数用户使用。
Fabric Manager对SAN网络中的交换机进行批量管理的工具。
能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。
方便SAN网络的统一管理。
SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。
通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。

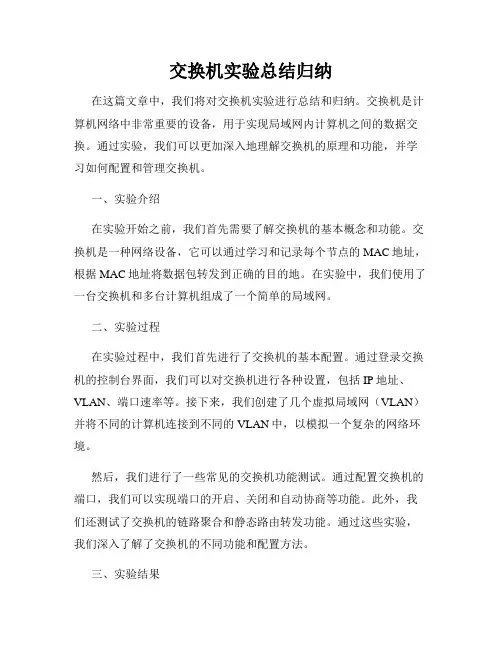

交换机实验总结归纳
交换机实验总结归纳在这篇文章中，我们将对交换机实验进行总结和归纳。
交换机是计算机网络中非常重要的设备，用于实现局域网内计算机之间的数据交换。
通过实验，我们可以更加深入地理解交换机的原理和功能，并学习如何配置和管理交换机。
一、实验介绍在实验开始之前，我们首先需要了解交换机的基本概念和功能。
交换机是一种网络设备，它可以通过学习和记录每个节点的MAC地址，根据MAC地址将数据包转发到正确的目的地。
在实验中，我们使用了一台交换机和多台计算机组成了一个简单的局域网。
二、实验过程在实验过程中，我们首先进行了交换机的基本配置。
通过登录交换机的控制台界面，我们可以对交换机进行各种设置，包括IP地址、VLAN、端口速率等。
接下来，我们创建了几个虚拟局域网（VLAN）并将不同的计算机连接到不同的VLAN中，以模拟一个复杂的网络环境。
然后，我们进行了一些常见的交换机功能测试。
通过配置交换机的端口，我们可以实现端口的开启、关闭和自动协商等功能。
此外，我们还测试了交换机的链路聚合和静态路由转发功能。
通过这些实验，我们深入了解了交换机的不同功能和配置方法。
三、实验结果在实验过程中，我们成功地配置和管理了交换机，并实现了各种功能的测试。
通过交换机，我们可以有效地管理局域网中的数据流量，提高网络的性能和安全性。
实验结果表明，在正确配置和使用的情况下，交换机可以提供稳定可靠的网络连接。
四、实验总结通过这次交换机实验，我们对交换机的原理和功能有了更深入的了解。
交换机作为一种重要的网络设备，在现代计算机网络中扮演着关键的角色。
通过合理配置和管理交换机，我们可以提高网络的性能和可靠性，为用户提供更好的网络体验。
然而，交换机的配置和管理也需要一定的技术和经验。
在实际应用中，我们还需要考虑到网络安全、带宽管理和故障排除等问题。
因此，我们应不断学习和掌握交换机的相关知识，以应对复杂的网络环境和需求。
总之，通过这次实验，我们对交换机有了更深入的认识，并掌握了一些基本的配置和管理方法。

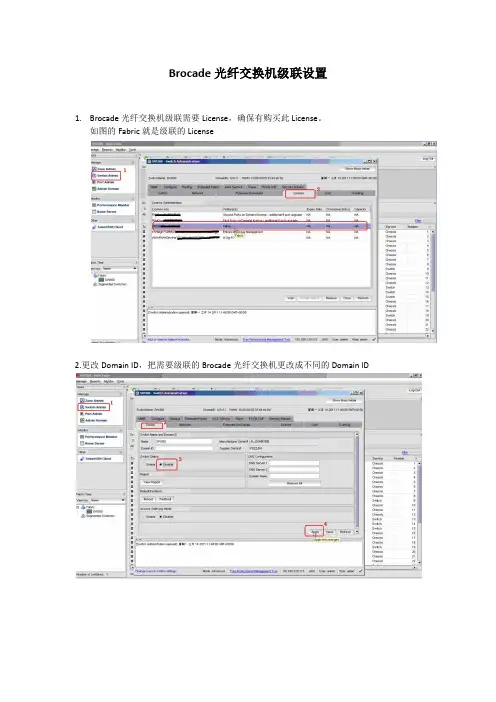

Brocade光纤交换机级联设置
