博科Brocade交换机配置
博科Brocade交换机配置手册
Brocade交换机的系列产品出厂一般都有缺省配置,只要开机就可以正常使用,但是通常都要在交换机上划分ZONE,下面将设置做详细描述。
1、通过IE浏览器连接到交换机(前提:装有JAVA插件)
打开IE浏览器,在地址栏输入交换机的IP地址,回车进入之后,输入管理员用户名和密码登陆,缺省用户名:Admin,密码:password ,界面如下(图一)
图一
2、点击ZONE ADMIN,进入图二界面:
图二
3、选择第一个项Switch/Port Level Zon…,点击OK,进入界面如下(图三)
图三
4、点击PORT ZONE进入端口ZONE设置,首先CREATE ZONE,输入ZONE名称,双击端口号追加到Members成员,追加完毕之后点击APPLY,一个zone创建完成。
以相同的方式创建其他ZONE。
5、点击port confige,进入图四:
图四
6、点击Create Cfg,输入CFG名称,在FC MEMBERS中加入需要的zone,点击APPLY.
7、点击ENABLE CONFIGE,如图五
图五
至此ZONE设置完毕,交换机可以正常使用了。
博科BROCADE交换机常用命令与zone配置

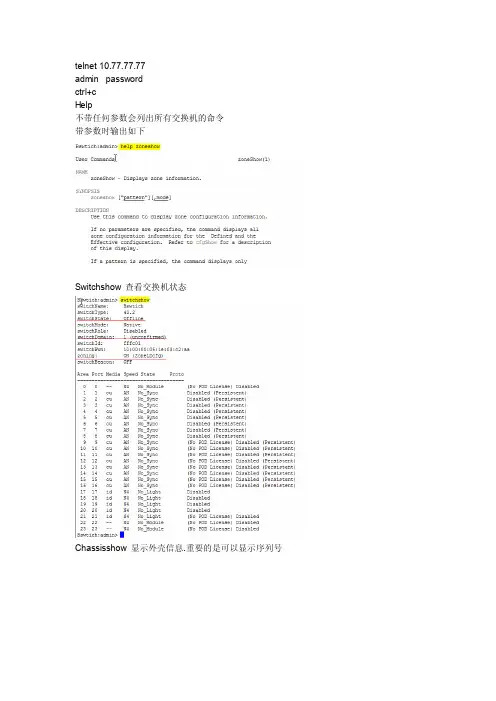

博科BROCADE交换机常用命令与zone配置telnet 10.77.77.77admin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能,通过在SAN网络中交换机上进行Zoning的配置,可以将连接在SAN网络中的设备,逻辑上划分为不同的区域,使各区域的设备相互间不能访问,是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名,每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。
博科BROCADE交换机常用命令与zone配置
telnetadmin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow查看交换机状态Chassisshow显示外壳信息.重要的是可以显示序列号Configure,以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabricparameters如选yes.那么我们可以进入他的子选项去更改domainID.Configdefault恢复出厂默认设置,也需要先做switchdisableLicenseshow,licenseadd,licenseremove,license的添加,查看,删除命令configupload和configdownload,可以将配置文件上传或下载.支持ftpscp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version:查看firmware版本Sfpshow查看sfp状态Userconfig查看和配置登陆账号Domainsshow查看交换机的domain信息Zone的配置Zoning是Brocade交换机上的标准功能,通过在SAN网络中交换机上进行Zoning的配置,可以将连接在SAN网络中的设备,逻辑上划分为不同的区域,使各区域的设备相互间不能访问,是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名,每个别名包括3个端口.红线标出的1,1表示domain1中的1号端口.创建Zones通过zonecreate命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。
博科BROCADE交换机常用命令与zone配置.
telnet 10.77.77.77admin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能,通过在SAN网络中交换机上进行Zoning的配置,可以将连接在SAN网络中的设备,逻辑上划分为不同的区域,使各区域的设备相互间不能访问,是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名,每个别名包括3个端口. 红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置古今名言敏而好学,不耻下问——孔子业精于勤,荒于嬉;行成于思,毁于随——韩愈兴于《诗》,立于礼,成于乐——孔子己所不欲,勿施于人——孔子读书破万卷,下笔如有神——杜甫读书有三到,谓心到,眼到,口到——朱熹立身以立学为先,立学以读书为本——欧阳修读万卷书,行万里路——刘彝黑发不知勤学早,白首方悔读书迟——颜真卿书卷多情似故人,晨昏忧乐每相亲——于谦书犹药也,善读之可以医愚——刘向莫等闲,白了少年头,空悲切——岳飞发奋识遍天下字,立志读尽人间书——苏轼鸟欲高飞先振翅,人求上进先读书——李苦禅立志宜思真品格,读书须尽苦功夫——阮元非淡泊无以明志,非宁静无以致远——诸葛亮熟读唐诗三百首,不会作诗也会吟——孙洙《唐诗三百首序》书到用时方恨少,事非经过不知难——陆游问渠那得清如许,为有源头活水来——朱熹旧书不厌百回读,熟读精思子自知——苏轼书痴者文必工,艺痴者技必良——蒲松龄声明访问者可将本资料提供的内容用于个人学习、研究或欣赏,以及其他非商业性或非盈利性用途,但同时应遵守著作权法及其他相关法律的规定,不得侵犯本文档及相关权利人的合法权利。
BROCADE博科光纤交换机的配置手册
博科Brocade 200E配置所有Brocade 交换机均基于Brocade Fabric OS智能操作系统。
在配置交换机时,可以使用Brocade Web Tools 提供的字符命令界面,也可以使用Brocade Fabric Manager 图形界面管理程序。
在乌鲁木齐WAP局点中,一台计费(JF1)和一台统计(RP1)通过光纤交换机(Brocade SW200E)挂接磁阵(见图1)。
每台Dell服务器都有2块HBA卡连接光纤交换机,既可以冗余备份,又起到负载均衡的作用。
安装光纤交换机,主要分为以下几个步骤:1、安装光纤卡,连接光纤到交换机和磁阵。
把每台服务器的2块HBA卡分别连到2台光纤交换机。
2、在光纤交换机上给每个端口命名,好处就是容易分清楚各个端口连接的具体设备。
当然,也可以不命名。
3、划分zone,划分的思路是以发起的服务器为主,把到目的端的多条路径一起划分到一个zone 中。
以RP1为例,连接Switch OW1的2端口,到EMC磁阵有2条路径,分别通过端口0和端口1,所以就把端口0,1,2划分到一个zone中。
当然,也可以把每条路径都划为一个zone。
4、保存配置文件。
图1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤:1.通过以太网端口登陆,起始。
在连接光纤交换机的电脑上配置同网段的地址,在IE中输入管理地址,就可以登陆。
注意:连接的电脑需要安装jre1.4以上,网页才能正常显示。
2.图形界面中,选择Admin,会弹出新的配置网页,见下图。
点击Switch窗口,输入机器光纤交换机的名字:WLMQ-PS-WAP-OW2,Domain ID 输入2,别的数字也可以,没有影响。
点击Network,可以修改管理ip地址等内容。
可以通过View Report查看所有的配置信息。
3.点击左侧窗口图标,弹出划分zone的窗口。
选择New Zone,输入Zone的名字,加入相应的端口。
Brocade交换机Trunking配置指南
博科Brocade交换机Trunking配置1、博科Brocade交换机Trunking配置具体操作步骤:switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunkingswitch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令2、switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数,0表示关闭trunking,1表示开启trunking功能。
To enable trunking on a switch:switch:admin> switchcfgtrunk 0Committing configuration...done.3、portCfgTrunkPortBrocade交换机Trunking配置具体操作步骤:switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunking switch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数,0表示关闭trunking,1表示开启trunking功能。
博科BROCADE交换机配置详细
与交换机交互,可以使用三种方式:串口以太网口光纤口缺省的串口参数是:9600,N,8,1缺省IP访问方式是:IP地址:用户名:admin密码:password时区:Pacific time交换机名称:switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中,只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如:Telnet,HyperTerm和tip。
对于Fabric OS v4.1,SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效,CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法;可以轻松的整合Brocade SAN Fabric 的智能到已经存在的管理应用中,或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具,它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n一条串口连接电缆DB9 (female-to-female)n使用超级终端或UNI*终端n Windows: Hyper Terminaln UNI*: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNI*® 环境下, 输入以下命令* tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感,但是全大写或全小写也可。
博科Brocade交换机配置(学习资料)
设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77,在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了,这个IP地址主要是用来对交换机进行管理设置。
Brocade SAN交换机的几种管理方法为了对SAN网络进行管理,Brocade公司了丰富的管理工具,来适应不同场景下对SAN 网络的管理。
Telnet交换机管理的最基本方法,通过命令行的方式直接登录到交换机上,通过交换机上操作系统(Fabric OS)提供的命令对交换机作管理工作。
能完成对单台交换机管理的所有功能,对操作者对管理命令非常熟悉。
不适合非专业人士使用。
WEB TOOLS图形界面的管理工具,通过浏览器对交换机完成管理工作。
视觉效果比Telnet好很多,并且在性能监视时能提供多种视图。
能完成对单台交换机管理的大多数功能,适合大多数用户使用。
Fabric Manager对SAN网络中的交换机进行批量管理的工具。
能对SAN网络中的多台交换机,在一个管理站一次性的完成管理工作。
方便SAN网络的统一管理。
SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块,让网络中的SNMP管理工作站对SAN网络完成管理工作。
通过管理工具,能完成对整个SAN网络的监视,但能修改的参数有限。
Brocade-SAN交换机配置
Brocade-SAN交换机配置BROCADE交换机配置BROCADE交换机配置一与交换机交互,可以使用三种方式:w串口w以太网口w光纤口缺省的串口参数是:9600,N,8,1缺省IP访问方式是:IP地址:10.77.77.77用户名:admin密码:password时区:Pacific time交换机名称:switch可使用ipaddrset命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中,只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如:T elnet,HyperTerm和tip。
对于Fabric OS v4.1,SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效,CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法;可以轻松的整合Brocade SAN Fabric 的智能到已经存在的管理应用中,或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具,它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows?环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX?环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipaddrset命令设置IP地址(注意: 命令是大小写敏感,但是全大写或全小写也可。
BROCADE博科光纤交换机的配置手册
博科Brocade 200E配置所有Brocade 交换机均基于Brocade Fabric OS智能操作系统。
在配置交换机时,可以使用Brocade Web Tools 提供的字符命令界面,也可以使用Brocade Fabric Manager 图形界面管理程序.在乌鲁木齐W AP局点中,一台计费(JF1)和一台统计(RP1)通过光纤交换机(Brocade SW200E)挂接磁阵(见图1)。
每台Dell服务器都有2块HBA卡连接光纤交换机,既可以冗余备份,又起到负载均衡的作用.安装光纤交换机,主要分为以下几个步骤:1、安装光纤卡,连接光纤到交换机和磁阵。
把每台服务器的2块HBA卡分别连到2台光纤交换机。
2、在光纤交换机上给每个端口命名,好处就是容易分清楚各个端口连接的具体设备。
当然,也可以不命名。
3、划分zone,划分的思路是以发起的服务器为主,把到目的端的多条路径一起划分到一个zone中.以RP1为例,连接Switch OW1的2端口,到EMC磁阵有2条路径,分别通过端口0和端口1,所以就把端口0,1,2划分到一个zone中。
当然,也可以把每条路径都划为一个zone。
4、保存配置文件。
图1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤:1.通过以太网端口登陆,起始默认管理地址是:10。
77。
77.77,用户名/密码:admin/password。
在连接光纤交换机的电脑上配置同网段的地址,在IE中输入管理地址,就可以登陆。
注意:连接的电脑需要安装jre1。
4以上,网页才能正常显示.2.图形界面中,选择Admin,会弹出新的配置网页,见下图。
点击Switch窗口,输入机器光纤交换机的名字:WLMQ—PS-WAP—OW2,Domain ID 输入2,别的数字也可以,没有影响。
点击Network,可以修改管理ip地址等内容。
可以通过View Report查看所有的配置信息.3.点击左侧窗口图标,弹出划分zone的窗口.选择New Zone,输入Zone的名字,加入相应的端口。
BROCADE博科光纤交换机的设置
BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块➢IE:10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。
Configuring IPClick the Network tab在配置IP同时,可配置Syslog的IP,用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配,但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports(给Port 命名)1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port(通过购买license)+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离(Long Distance)1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch(相同配置一次,下载后上传就可)下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理(将应用主机HBA卡和存贮的Port口绑在一起,以应用起名Alias)2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型,就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中(一般Min是两个Port,一个是存贮的,一个是主机的)➢这样不继的+Zone,到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中,启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance(当然要有相应的License Key)级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。
Brocade交换机Trunking配置指南
博科Brocade交换机Trunking配置1、博科Brocade交换机Trunking配置具体操作步骤:switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunkingswitch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令2、switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数,0表示关闭trunking,1表示开启trunking功能。
To enable trunking on a switch:switch:admin> switchcfgtrunk 0Committing configuration...done.3、portCfgTrunkPortBrocade交换机Trunking配置具体操作步骤:switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunking switch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数,0表示关闭trunking,1表示开启trunking功能。
Brocade 交换机配置
Brocade 交换机配置一与交换机交互,可以使用三种方式:串口以太网口光纤口缺省的串口参数是:9600,N,8,1缺省IP访问方式是:IP地址:10.77.77.77用户名:admin密码:password时区:Pacific time交换机名称:switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中,只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如:Telnet,HyperTerm和tip。
对于Fabric OS v4.1,SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效,CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法;可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中,或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具,它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:⏹一条串口连接电缆DB9 (female-to-female)⏹使用超级终端或UNIX终端⏹Windows: Hyper Terminal⏹UNIX: tip◆Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: None◆UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600◆安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感,但是全大写或全小写也可。
博科BROCADE交换机常用命令与zone配置
ctrl+c?Help不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能,通过在SAN网络中交换机上进行Zoning的配置,可以将连接在SAN网络中的设备,逻辑上划分为不同的区域,使各区域的设备相互间不能访问,是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名,每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.?创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。
详细博科BROCADE交换机配置
与交换机交互,可以使用三种方式:串口以太网口光纤口缺省的串口参数是:9600,N,8,1缺省IP访问方式是:IP地址:用户名: admin密码:password时区: Pacific time交换机名称:switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中,只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如:Telnet,HyperTerm和tip。
对于Fabric OS ,SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效,CLI 接口必须是Brocade Secure Telnet.Brocade API 提供给用户扩展访问到交换机的方法;可以轻松的整合Brocade SAN Fabric 的智能到已经存在的管理应用中,或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager 是一个实时管理多台Brocade 光纤交换机的很好的一个工具,它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感,但是全大写或全小写也可。
Brocade博科光纤交换机常用命令与zone配置
Brocade(博科)光纤交换机常用命令以及ZONE配置创建Configurations.将创建的zone添加到配置中.选用配置、存储配置Switchshow 查看交换机状态Help不带任何参数会列出所有交换机的命令带参数时输出如下Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和local ipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能,通过在SAN网络中交换机上进行Zoning的配置,可以将连接在SAN网络中的设备,逻辑上划分为不同的区域,使各区域的设备相互间不能访问,是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77,在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了,这个IP地址主要是用来对交换机进行管理设置。
Brocade SAN交换机的几种管理方法为了对SAN网络进行管理,Brocade公司了丰富的管理工具,来适应不同场景下对SAN 网络的管理。
Telnet交换机管理的最基本方法,通过命令行的方式直接登录到交换机上,通过交换机上操作系统(Fabric OS)提供的命令对交换机作管理工作。
能完成对单台交换机管理的所有功能,对操作者对管理命令非常熟悉。
不适合非专业人士使用。
WEB TOOLS图形界面的管理工具,通过浏览器对交换机完成管理工作。
视觉效果比Telnet好很多,并且在性能监视时能提供多种视图。
能完成对单台交换机管理的大多数功能,适合大多数用户使用。
Fabric Manager对SAN网络中的交换机进行批量管理的工具。
能对SAN网络中的多台交换机,在一个管理站一次性的完成管理工作。
方便SAN网络的统一管理。
SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块,让网络中的SNMP管理工作站对SAN网络完成管理工作。
通过管理工具,能完成对整个SAN网络的监视,但能修改的参数有限。
对操作者要求较高。
Fabric Access API为了让SAN网络能和很多上层的管理软件紧密集成,Brocade公司在他的交换机上提供了API编程接口,让其他的应用软件可以方便的通过该接口,直接访问交换机上的各种信息。
让网络管理软件能直接监视并管理光纤通道网络。
Brocade SAN交换机保存及恢复配置命令如果需要将博科交换机的配置保存到本地电脑,可以通过configupload命令将博科交换机的配置以文本格式存到本地。
switch:admin> configuploadProtocol (scp or ftp) [ftp]: ftpServer Name or IP Address [host]: 192.168.1.48User Name [user]: jdoeFile Name [config.txt]: config.txtPassword: ********configUpload complete: All config parameters except AD Headers,SFOS, andSecurity parameters are uploaded from AD0可以通过configdownload命令将博科交换机的配置从本地恢复到交换机。
switch:admin> configdownloadProtocol (scp or ftp) [ftp]: ftpServer Name or IP Address [host]: 192.168.1.48User Name [user]: jdoeFile Name [config.txt]: config.txt*** CAUTION ***This command is used to download a backed-up configurationfor a specific switch. If using a file from a differentswitch, this file's configuration settings will overrideany current switch settings. Downloading a configurationfile, which was uploaded from a different type of switch,may cause this switch to fail. A switch reboot might berequired for some parameter changes to take effect.configDownload operation may take several minutesto complete for large files.Do you want to continue [y/n]: yPassword: ********Activating configDownload without disabling switch:configDownload complete: All config parameters except AD Headers,SFOS and Security parameters are downloaded to AD0To download a configuration file interactively, on a non-AD aware switch running Fabric OSv5.1.0:switch:admin> configdownloadconfigDownload: This command may not be executed on an operational switch.You must first disable the switch using the "switchDisable" command.switch:admin> switchdisableswitch:admin> configdownloadProtocol (scp or ftp) [ftp]: ftpServer Name or IP Address [host]: 192.168.38.152User Name [user]: jdoeFile Name [config.txt]: config51x_onSW3900Password:*** CAUTION ***This command is used to download a backed-up configurationfor a specific switch. If using a file from a differentswitch, this file's configuration settings will overrideany current switch settings. Downloading a configurationfile, which was uploaded from a different type of switch,may cause this switch to fail. A switch reboot might berequired for some parameter changes to take effect.Do you want to continue [y/n]: yconfigDownload completed successfully. All parameters are downloaded.switch:admin> switchenableswitch:admin>博科交换机目前只支持scp两种ftp方式保存及恢复配置,一般情况下还是使用ftp的方式比较多,注意这里是ftp而不是tftp。
需要在本地计算机上开启ftp服务,或者交换机可达的某个ftp服务器上,保存博科交换机配置时需要可写权限。
查看博科brocade交换机license授权信息在命令行模式下使用licenseshow命令可以查看博科交换机的授权情况,使用licenseadd 命令可以添加授权。
博科Brocade Slikworm 210E交换机授权情况swd77:admin> licenseshowRzcQSXXXCS0RTc:Unknown1 licenseS9zXXXCSzRTScl:Unknown2 licenseb9QQGGHJHARRdF:Fabric licenseswd77:admin>其中两个Unknown1 和Unknown2这两个授权应该是两个4端口的授权。
Fabric license 是级联license授权,是我后来添加的,默认的210E交换机是没有的。
博科Brocade Slikworm 300交换机swd77:admin> licenseshowXSCJBCmH3SARFa7BXrVVBGGFFRRXBArGR:Fabric license //级联LicenseEnhanced Group Management license //增强组管理授权8 Gig FC license //8Gb的授权swd77:admin>如何查看博科Brocade交换机级联是否成功博科交换机可以支持级联,需要license支持。
需要查看交换机级联是否成功可以通过switchshow命令查看交换机端口的状态来确定交换机级联的情况。
下面以Brocade Silkworm 210E交换机级联为例。
sw37_b:admin> switchshowswitchName: sw37_bswitchType: 34.0switchState: OnlineswitchMode: NativeswitchRole: PrincipalswitchDomain: 1switchId: fffc01switchWwn: 10:00:00:05:1e:7f:99:99zoning: ON (fabric_brocade)switchBeacon: OFFArea Port Media Speed State Proto=====================================0 0 id N4 No_Light1 1 id N4 No_Light2 2 id N4 No_Light3 3 id N2 Online E-Port 10:00:00:60:69:c0:99:99 "" (downstream)4 4 id N4 No_Light5 5 id N4 No_Light6 6 id N4 No_Light7 7 id N4 No_Light8 8 -- N4 No_Module (No POD License) Disabled9 9 -- N4 No_Module (No POD License) Disabled10 10 -- N4 No_Module (No POD License) Disabled11 11 -- N4 No_Module (No POD License) Disabled12 12 -- N4 No_Module (No POD License) Disabled13 13 -- N4 No_Module (No POD License) Disabled14 14 -- N4 No_Module (No POD License) Disabled15 15 -- N4 No_Module (No POD License) Disabled通常状况下服务器及存储与交换机连接时端口的状态是N_Port,如果交换机级联成功端口状态会变成E-Port,主交换机后面会标有(UPstream),下级交换机会显示(downstream)状态。
