Brocade光纤交换机常用命令

合集下载

Brocade(博科)光纤交换机常用命令与zone配置

ipAddrShow和ipAddrSet,查看设置管理端口的IP地址
Version:查看firmware版本
Sfpshow查看sfp状态
Userconfig查看和配置登陆账号
Domainsshow查看交换机的domain信息
Zone的配置
Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离
e(博科)光纤交换机常用命令以及ZONE配置
创建Configurations.将创建的zone添加到配置中.
选用配置、存储配置
Switchshow查看交换机状态
Help
不带任何参数会列出所有交换机的命令
带参数时输出如下
Chassisshow显示外壳信息.重要的是可以显示序列号
Configure,以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters如选yes.那么我们可以进入他的子选项去更改domain ID.
Zone的配置示例
创建Members,就是给端口或wwn创建别名,这里创建了3个别名每个别名包括3个端口.
红线标出的1,1表示domain1中的1号端口.
创建Zones通过zonecreate命令可以将别名,或端口名添加到zone中.
Configdefault恢复出厂默认设置,也需要先做switchdisable
Licenseshow, licenseadd, licenseremove, license的添加,查看,删除命令
configupload和configdownload,可以将配置文件上传或下载.支持ftp scp和local

BROCADE博科光纤交换机的设置

BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max 支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth T able2.Switches can be identified by IP address, domain ID, World Wide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.下载Switch配置信息1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+ 存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min 是两个Port,一个是存贮的，一个是主机的）这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode需要这个Brocade ExtendedFabrics licensese这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

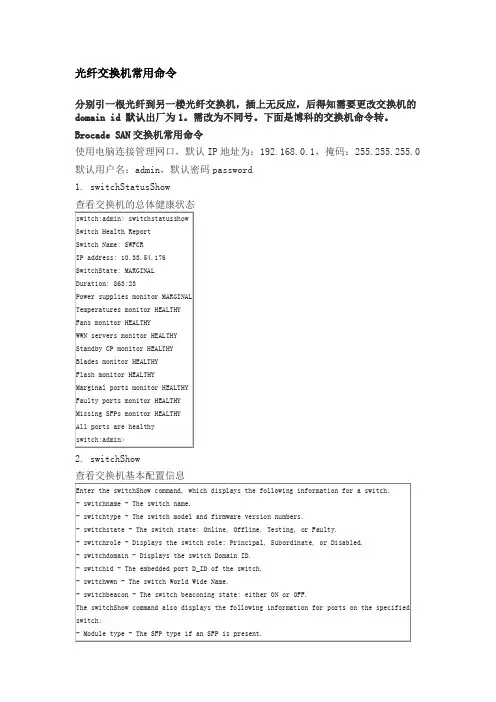

光纤交换机常用命令

光纤交换机常用命令分别引一根光纤到另一楼光纤交换机，插上无反应，后得知需要更改交换机的domain id 默认出厂为1。

需改为不同号。

下面是博科的交换机命令转。

Brocade SAN交换机常用命令使用电脑连接管理网口，默认IP地址为：192.168.0.1，掩码：255.255.255.0默认用户名：admin，默认密码password1. switchStatusShow2. switchShow3. portShow4. fanShow5. psShow查看交换机的电源状态4个电源6. tempShow7. errDump、errShow、errClear8. supportShow、supportSave、pdShow9. nsShow、nsAllShow、fabricShow10. licenseShow、wwn检查license文件和交换机的WWN号11. version12. haShow13. slotShow查看各个Blade的状态14. portCfgSpeed修改端口的速率15. portEnable或portCfgPersistentEnable Reset端口16. 检查WWN卡状态下列命令如果不能正确执行，则说明WWN卡需要更换：www，chassisShow：显示交换机的WWN号chassisShow：显示chassis和WWN卡的状态ipAddrShow，ipAddrSet：显示CP Blades的IP地址historyShow、historyLastShow：显示历史日志信息switchName：显示交换机的名字修改Domain ID1. 查看当前的Domain ID输入命令fabricShow，输出结果中的Switch ID即包括交换机的Domain ID。

2. 先关闭交换机输入命令swichDisable3. 配置Domain ID4. 重新启用交换机输入命令swichEnable升级FirmwareFC10-6 Blade需要Firmware Version 5.3以上FC4-16IP Blade、FC4-48 Port Blade需要Firmware Version 5.2以上FR4-18i router blade需要Firmware Version 5.1以上如果M48有主备Control Processor，且主备CP处于synchronized状态，则升级过程可在线进行，不干扰数据流量。

BROCADE博科光纤交换机的设置

BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块➢IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。

Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min是两个Port,一个是存贮的，一个是主机的）➢这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

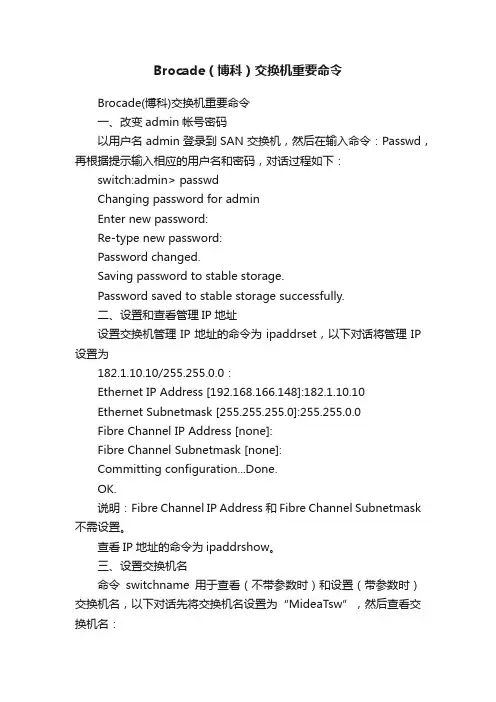

Brocade（博科）交换机重要命令

Brocade（博科）交换机重要命令Brocade(博科)交换机重要命令一、改变admin帐号密码以用户名admin登录到SAN交换机，然后在输入命令：Passwd，再根据提示输入相应的用户名和密码，对话过程如下：switch:admin> passwdChanging password for adminEnter new password:Re-type new password:Password changed.Saving password to stable storage.Password saved to stable storage successfully.二、设置和查看管理IP地址设置交换机管理IP地址的命令为ipaddrset，以下对话将管理IP 设置为182.1.10.10/255.255.0.0：Ethernet IP Address [192.168.166.148]:182.1.10.10Ethernet Subnetmask [255.255.255.0]:255.255.0.0Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Committing configuration...Done.OK.说明：Fibre Channel IP Address和Fibre Channel Subnetmask 不需设置。

查看IP地址的命令为ipaddrshow。

三、设置交换机名命令switchname用于查看（不带参数时）和设置（带参数时）交换机名，以下对话先将交换机名设置为“MideaTsw”，然后查看交换机名：switch:admin> switchname MideaTswMideaTsw:admin> switchnameMideaTsw四、关于Zone的操作新建Zone建立新Zone的命令为zonecreate，以下命令建立名为cpdtestzone的Zone，并指定端口“1,0”和“50,14”作为其成员：MideaTsw:admin> zonecreate “cpdtestzone”, “1,0; 50,14”说明：“50,14”中50是交换机的Domain ID，14是交换机的端口号。

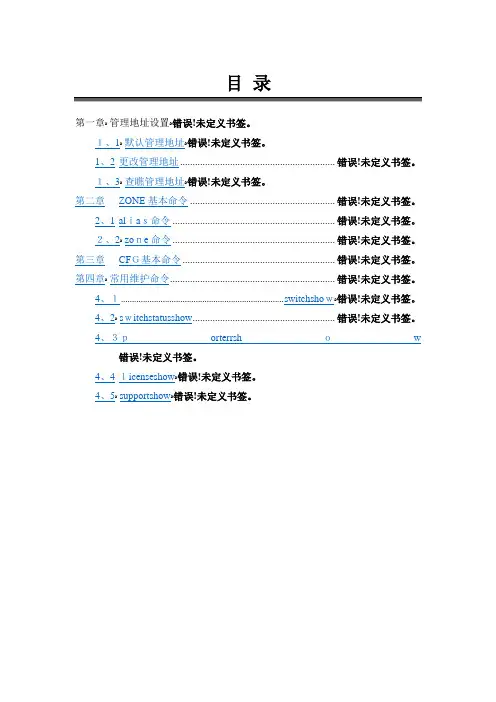

Brocade光交命令手册

目录第一章ﻩ管理地址设置ﻩ错误!未定义书签。

１、1ﻩ默认管理地址ﻩ错误!未定义书签。

1、2更改管理地址.............................................................. 错误!未定义书签。

１、3ﻩ查瞧管理地址ﻩ错误!未定义书签。

第二章ZONE基本命令 .......................................................... 错误!未定义书签。

2、1alｉaｓ命令 ................................................................. 错误!未定义书签。

２、2ﻩzoｎe命令 ................................................................. 错误!未定义书签。

第三章CFＧ基本命令 ............................................................. 错误!未定义书签。

第四章ﻩ常用维护命令.................................................................. 错误!未定义书签。

4、１ .......................................................................... s witchshoｗﻩ错误!未定义书签。

4、2ﻩsｗitchstatusshow......................................................... 错误!未定义书签。

4、３ｐorterrshｏw错误!未定义书签。

4、4ｌicenseshowﻩ错误!未定义书签。

4、5ﻩsupportshowﻩ错误!未定义书签。

Brocade 光纤交换机常用命令

2013-12-24 10:19 2062人阅读评论(0) 收藏举报分类：San11. 删除一个zoneswitch:admin>zonedelete "redzone"switch:admin>cfgsave12. 查看当前定义配置中的zone以下命令查看所有以字母A、B、C开头的zoneswitch:admin>zoneshow "[A-C]*"zone: Blue_zone 1,1; array1; 1,2; array2zone: Bobs_zone 4,5; 4,6; 4,7; 4,8; 4,913. 创建zone配置switch:admin>cfgcreate "NEW_cfg", "redzone; bluezone; greenzone" switch:admin>cfgsave14. 向zone配置成员中加入zoneswitch:admin>cfgadd "newcfg", "bluezone"switch:admin>cfgsave15. 从zone配置成员中删除zoneswitch:admin>cfgremove "NEW_cfg", "redzone"switch:admin>cfgsave16. 删除zone配置switch:admin>cfgdelete "testcfg"switch:admin>cfgsave17. 撤销对zone配置的修改命令cfgTransAbort将撤销所有未保存的修改，及恢复到上次执行cfgSave时的状态。

18. 查看zone配置信息cfgShow不带任何参数：显示处于defined和effective状态的所有zone配置信息switch:admin>cfgshowDefined configuration:cfg: USA1 Blue_zonecfg: USA_cfgRed_zone; Blue_zonezone: Blue_zone1,1; array1; 1,2; array2zone: Red_zone1,0; loop1alias: array1 21:00:00:20:37:0c:76:8c; 21:00:00:20:37:0c:71:02alias: array2 21:00:00:20:37:0c:76:22; 21:00:00:20:37:0c:76:28alias: loop1 21:00:00:20:37:0c:76:85; 21:00:00:20:37:0c:71:df Effective configuration:cfg: USA_cfgzone: Blue_zone1,121:00:00:20:37:0c:76:8c21:00:00:20:37:0c:71:021,221:00:00:20:37:0c:76:2221:00:00:20:37:0c:76:28zone: Red_zone1,021:00:00:20:37:0c:76:8521:00:00:20:37:0c:71:df19. 保存zone配置switch:admin>cfgenable "USA_cfg"You are about to enable a new zoning configuration.This action will replace the old zoning configuration with the current configuration selected.Do you want to enable 'USA_cfg' configuration (yes, y, no, n): [no] y zone config "USA_cfg" is in effectUpdating flash ...。

brocade交换机的常用命令

brocade交换机的常用命令1、switchshow：可以查看交换机的名称、型号、状态、角色、domain ID、wwn、zone状态、zone配置名等。

2、cfgshow：可以查看zone的相关信息、端口的alias等。

3、新建一个zoning：alicreate "hostname","domainid,port"zonecreate "hostname_storage","aliname;aliname"cfgadd "CFGNAME","hostname_strage"cfgsavecfgenable "CFGNAME"4、licenseshow：查看当前交换机的license5、switchdisable：将当前交换机禁用，一般用于设置交换机配置时使用6、switchenable：启用当前交换机7、日常交换机检查命令：switchshow （交换机、端口状态）hashow （CP卡状态）slotshow （slot状态）psshow （电源状态）tempshow （温度状态）fanshow （风扇状态）firmwareshow （微码状态）licenseshow （license状态）cfgshow （zoning状态）uptime （交换机自上次重启到现在的时间）porterrshow （查看端口的错误信息）errshow （查看交换机的报错信息）8、zone相关命令：zonecreate：创建一个zonezoneobjectcopy：复制一个zone到一个新的zongzoneobjectrename：重新命名一个zonezoneobjectexpunge：删除一个zonecfgclear：删除所有zone信息cfgsize：查看zone数据库大小cfgtransshow：查看是否有未被保存的zone相关信息cfgtransabort：放弃未被保存的zone相关信息cfgactvshow：显示激活中的zone配置configupload：将交换机的配置信息保存到指定的FTP服务器上9、fabricshow：查看当前fabric中有哪些交换机10、nsshow：查看当前交换机中有哪些node（设备）11、nsallshow：查看当前fabric中有哪些node（设备）博科Brocade SAN交换机常用命令查看IP地址命令swd77:admin> ipaddrshowSWITCHEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: noneDHCP: Offswd77:admin>设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>博科brocade交换机查看OS版本信息swd77:admin> versionKernel: 2.6.14.2 //linux内核版本Fabric OS: v6.1.0a // 交换机OS版本Made on: Thu Apr 17 21:45:31 2008 // 生产日期Flash: Tue Jan 13 23:33:44 2009BootProm: 4.6.6swd77:admin>博科brocade交换机添加license授权信息swd77:admin> licenseadd XXXXXXXX（博科的激活号）查看博科brocade交换机license授权信息在命令行模式下使用licenseshow命令可以查看博科交换机的授权情况，使用licenseadd 命令可以添加授权。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

标签：?2013-12-24 10:19?2062人阅读?(0)???分类：SanIBM的双机双柜，两光纤交换机分别引一根光纤到另一楼光纤交换机，插上无反应，后得知需要更改交换机的domain id 默认出厂为1。

需改为不同号。

下面是博科的交换机命令转。

Brocade SAN交换机常用命令默认用户名：admin，默认密码password1. switchStatusShow查看交换机的总体健康状态switch:admin> switchstatusshowSwitch Health ReportSwitch Name: SWFCRSwitchState: MARGINALDuration: 863:23Power supplies monitor MARGINALTemperatures monitor HEALTHYFans monitor HEALTHYWWN servers monitor HEALTHYStandby CP monitor HEALTHYBlades monitor HEALTHYFlash monitor HEALTHYMarginal ports monitor HEALTHYFaulty ports monitor HEALTHYMissing SFPs monitor HEALTHYAll ports are healthyswitch:admin>2. switchShow查看交换机基本配置信息Enter the switchShow command, which displays the following information for a switch:- switchname - The switch name.- switchtype - The switch model and firmware version numbers.- switchstate - The switch state: Online, Offline, Testing, or Faulty.- switchrole - Displays the switch role: Principal, Subordinate, or Disabled.- switchdomain - Displays the switch Domain ID.- switchid - The embedded port D_ID of the switch.- switchwwn - The switch World Wide Name.13. slotShow查看各个Blade的状态14. portCfgSpeed修改端口的速率15. portEnable或portCfgPersistentEnable4. 重新启用交换机输入命令swichEnable升级FirmwareFC10-6 Blade需要Firmware Version 以上FC4-16IP Blade、FC4-48 Port Blade需要Firmware Version 以上FR4-18i router blade需要Firmware Version 以上如果M48有主备Control Processor，且主备CP处于synchronized状态，则升级过程可在线进行，不干扰数据流量。

如果M48只有一个CP，则升级微码过程中需要reboot交换机来激活新的Firmware，数据访问会中断。

升级M48 Firmware约需15分钟1. 保存交换机的配置信息configUpload2. 获取和激活License时需要提供64位的Chasis ID，查看Chasis ID：licenseIdShow3. 激活新的LicenselicenseAdd “key”4. 删除旧的LicenselicenseRemove “key”删除License后需要reboot交换机，或者switchDisable/switchEnable重启交换机，以使需要删除的License失效。

备份交换机的配置信息1. 使用configUpload命令，将配置文件保存在自己的电脑上注：configUpload无法保存用户的密码信息。

2. 使用Telnet命令查看配置信息，并做Session LogconfigShowipaddrShowlicenseShowswitchShow3. 保存SupportSave文件supportSave安装/更换Port Blade1. 查看当前Port Blade的状态switchShow2. 查看需要更换的Port Blade的备件号chassisShow包含有Port Blade的备件号、序列号和状态。

3. 确认需要更换的Port Blade上已经没有数据流量查看Port Blade状态LED，确保所有的Port Speed和Port Status状态灯处于OFF状态。

更换CP Blade1. 将CP Blade上的电源开关拨至Down位置，切断CP Blade的电源。

6. 使用firmwareDownload -s命令，只升级单独某个CP Blade的微码。

7. 使用firmwareDownloadStatus命令，验证微码安装是否成功。

ZONE配置1. 概念zone configuration：为一组zone的集合。

一个zone可以同时属于不同的zone configuration之中。

当一个zone configuration生效时，属于该zone configuration的所有zone 都生效。

6. 删除别名switch:admin> alidelete "array1"switch:admin> cfgsave7. 查看定义配置中的别名switch:admin> alishow "arr*"alias: array1 21:00:00:20:37:0c:76:8calias: array2 21:00:00:20:37:0c:66:238. 创建zoneswitch:admin> zonecreate "greenzone", "2,32; 2,33; 2,34; 4,4" switch:admin> zonecreate "redzone", "21:00:00:20:37:0c:66:23; 4,3" switch:admin> zonecreate "broadcast", "1,2; 2,33; 2,34"switch:admin> cfgsave9. 向zone中增加设备switch:admin> zoneadd "greenzone", "1,2"switch:admin> zoneadd "redzone", "21:00:00:20:37:0c:72:51" switch:admin> zoneadd "broadcast", "1,3"switch:admin> cfgsave10. 从zone中删除设备switch:admin> zoneremove "greenzone", "1,2"switch:admin> zoneremove "redzone", "21:00:00:20:37:0c:72:51" switch:admin> zoneremove "broadcast", "2,34"switch:admin> cfgsave11. 删除一个zoneswitch:admin> zonedelete "redzone"switch:admin> cfgsave12. 查看当前定义配置中的zone以下命令查看所有以字母A、B、C开头的zoneswitch:admin> zoneshow "[A-C]*"zone: Blue_zone 1,1; array1; 1,2; array2zone: Bobs_zone 4,5; 4,6; 4,7; 4,8; 4,913. 创建zone配置switch:admin> cfgcreate "NEW_cfg", "redzone; bluezone; greenzone" switch:admin> cfgsave14. 向zone配置成员中加入zoneswitch:admin> cfgadd "newcfg", "bluezone"switch:admin> cfgsave15. 从zone配置成员中删除zoneswitch:admin> cfgremove "NEW_cfg", "redzone"switch:admin> cfgsave16. 删除zone配置switch:admin> cfgdelete "testcfg"switch:admin> cfgsave17. 撤销对zone配置的修改命令cfgTransAbort将撤销所有未保存的修改，及恢复到上次执行cfgSave时的状态。

18. 查看zone配置信息cfgShow不带任何参数：显示处于defined和effective状态的所有zone配置信息switch:admin> cfgshowDefined configuration:cfg: USA1 Blue_zonecfg: USA_cfg Red_zone; Blue_zonezone: Blue_zone1,1; array1; 1,2; array2zone: Red_zone1,0; loop1alias: array1 21:00:00:20:37:0c:76:8c; 21:00:00:20:37:0c:71:02 alias: array2 21:00:00:20:37:0c:76:22; 21:00:00:20:37:0c:76:28 alias: loop1 21:00:00:20:37:0c:76:85; 21:00:00:20:37:0c:71:df Effective configuration:cfg: USA_cfgzone: Blue_zone1,121:00:00:20:37:0c:76:8c21:00:00:20:37:0c:71:021,221:00:00:20:37:0c:76:2221:00:00:20:37:0c:76:28zone: Red_zone1,021:00:00:20:37:0c:76:8521:00:00:20:37:0c:71:df19. 保存zone配置switch:admin> cfgenable "USA_cfg"You are about to enable a new zoning configuration.This action will replace the old zoning configuration with the current configuration selected.Do you want to enable 'USA_cfg' configuration (yes, y, no, n): [no] y zone config "USA_cfg" is in effectUpdating flash ...。
