华为交换机配置命令大全

华为交换机配置命令大全华为交换机是一种高性能、高可靠的数据通信设备，广泛应用于各种网络环境中。

为了更好地使用华为交换机，我们需要了解一些基本的配置命令。

本文将为大家详细介绍华为交换机的配置命令大全，帮助大家更好地了解和使用华为交换机。

1. 登录华为交换机。

首先，我们需要登录华为交换机进行配置。

一般来说，我们可以通过串口、Telnet或SSH方式登录交换机。

以SSH方式登录为例，我们可以使用以下命令：```shell。

ssh -l username 192.168.1.1。

```。

其中，username为登录用户名，192.168.1.1为交换机的IP地址。

登录成功后，我们需要输入密码进行验证。

2. 查看交换机当前配置。

在登录成功后，我们可以使用以下命令查看交换机的当前配置信息：```shell。

display current-configuration。

```。

这条命令可以显示出交换机当前的全部配置信息，包括接口配置、VLAN配置、路由配置等。

3. 配置交换机接口。

接下来，我们可以对交换机的接口进行配置。

比如，我们可以通过以下命令配置一个VLAN接口：```shell。

interface Vlanif1。

ip address 192.168.1.1 255.255.255.0。

```。

这条命令将为VLAN接口Vlanif1配置IP地址为192.168.1.1，子网掩码为255.255.255.0。

4. 配置交换机VLAN。

除了配置接口，我们还可以对交换机的VLAN进行配置。

比如，我们可以使用以下命令创建一个VLAN：```shell。

vlan 10。

```。

这条命令将创建一个VLAN ID为10的VLAN。

5. 配置交换机路由。

在需要进行路由配置时，我们可以使用以下命令添加静态路由：```shell。

ip route-static 0.0.0.0 0.0.0.0 192.168.1.254。

```。

华为交换机配置命令超详解

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、配置IP地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、配置静态路由11、配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置 :reset save ；reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

华为交换机基本配置命令

int vlan 20
ip address 192.168.20.1 255.255.255.0
int vlan 30
ip address 192.168.30.1 255.255.255.0
acl number 2001
rule 1 deny source 192.168.30.0 0.0.0.255
int e1/0/5
port access vlan 10
int e1/0/24
port link-type trunk 把24端口设为TRUNK端口
port trunk permit vlan all (port trunk permit vlan 10 只能为vlan 10使用)24端口为所有VLAN使用
vlan 10
vlan 20
vlan 30
int e1/0/5
port access vlan 10
int e1/0/10
port access vlan 20
int e1/0/15
port access vlan 30
int vlan 10
ip address 192.168.10.1 255.255.255.0
port access vlan 10
int e1/0/10
port access vlan 20
int e1/0/15
port access vlan 30
int vlan 10
ip address 192.168.10.1 255.255.255.0
undo sh
undo port trunk permit vlan all 删除该句

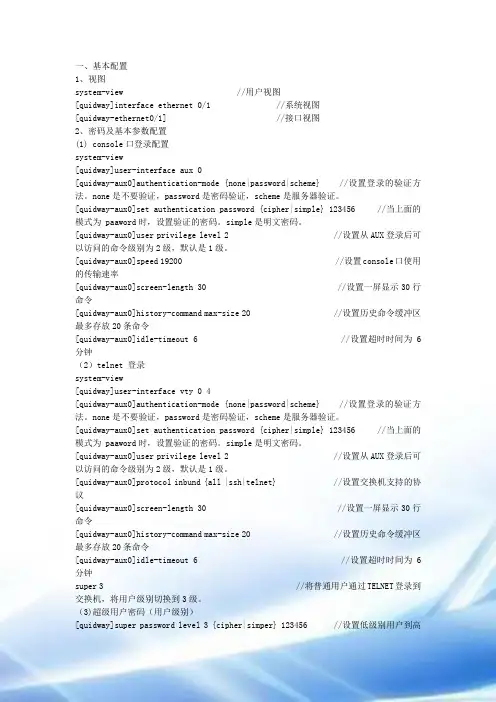

华为交换机常用命令和解释

一、基本配置1、视图system-view //用户视图[quidway]interface ethernet 0/1 //系统视图[quidway-ethernet0/1] //接口视图2、密码及基本参数配置(1) console口登录配置system-view[quidway]user-interface aux 0[quidway-aux0]authentication-mode {none|password|scheme} //设置登录的验证方法。

none是不要验证，password是密码验证，scheme是服务器验证。

[quidway-aux0]set authentication password {cipher|simple} 123456 //当上面的模式为 paaword时，设置验证的密码。

simple是明文密码。

[quidway-aux0]user privilege level 2 //设置从AUX登录后可以访问的命令级别为2级，默认是1级。

[quidway-aux0]speed 19200 //设置console口使用的传输速率[quidway-aux0]screen-length 30 //设置一屏显示30行命令[quidway-aux0]history-command max-size 20 //设置历史命令缓冲区最多存放20条命令[quidway-aux0]idle-timeout 6 //设置超时时间为6分钟（2）telnet 登录system-view[quidway]user-interface vty 0 4[quidway-aux0]authentication-mode {none|password|scheme} //设置登录的验证方法。

none是不要验证，password是密码验证，scheme是服务器验证。

[quidway-aux0]set authentication password {cipher|simple} 123456 //当上面的模式为 paaword时，设置验证的密码。

华为交换机基本配置命令

华为交换机基本配置命令华为交换机基本配置命令一、单交换机VLAN划分以下是单交换机VLAN划分的基本命令：system：进入系统视图。

system-view：进入系统视图。

quit：退出系统视图。

undovlan20：删除vlan20.XXX：交换机命名。

dispvlan：显示vlan。

vlan20：创建vlan（也可进入vlan20）。

porte1/0/1toe1/0/5：把端口1-5放入VLAN20中。

对于5700系列交换机，单个端口放入VLAN的命令如下：XXX]intg0/0/1XXX]portlink-type access（注：接口类型access，hybrid、trunk）XXX]portdefaultvlan10而批量端口放入VLAN的命令如下：XXX]port-group1XXX-port-group-1]group-XXXXXX-port-group-1]porthybriduntaggedvlan3如果需要删除group（组）vlan200内的15端口，可以使用以下命令：XXX]intg0/0/15XXX-XXX]XXX通过group端口限速设置的命令如下：XXX]Port-group2XXX]group-memberg0/0/2tog0/0/23XXX]qoslroutboundcir2000cbs要显示vlan里的端口20，可以使用以下命令：dispvlan20如果需要进入端口24，可以使用以下命令：inte1/0/24要删除当前VLAN端口10，可以使用以下命令：XXX如果需要显示当前配置，可以使用以下命令：dispcurr如果需要保存配置，可以使用以下命令：save如果需要通过关闭日志信息命令改变DS模块来实现关闭配置后的确认信息显示，可以使用以下命令：info-XXXoff如果需要通过打开日志信息命令改变DS模块来实现打开配置后的确认信息显示，可以使用以下命令：info-XXX二、配置交换机支持XXX以下是配置交换机支持XXX的基本命令：system：进入系统视图。

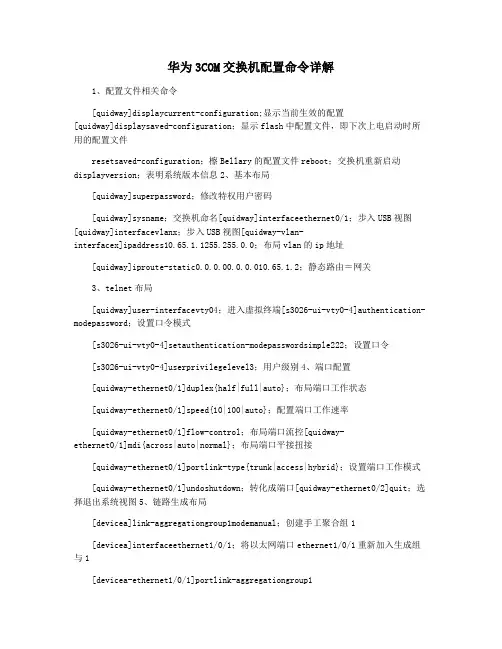

华为3COM交换机配置命令详解

华为3COM交换机配置命令详解1、配置文件相关命令[quidway]displaycurrent-configuration;显示当前生效的配置[quidway]displaysaved-configuration；显示flash中配置文件，即下次上电启动时所用的配置文件resetsaved-configuration；檫Bellary的配置文件reboot；交换机重新启动displayversion；表明系统版本信息2、基本布局[quidway]superpassword；修改特权用户密码[quidway]sysname；交换机命名[quidway]interfaceethernet0/1；步入USB视图[quidway]interfacevlanx；步入USB视图[quidway-vlan-interfacex]ipaddress10.65.1.1255.255.0.0；布局vlan的ip地址[quidway]iproute-static0.0.0.00.0.0.010.65.1.2；静态路由＝网关3、telnet布局[quidway]user-interfacevty04；进入虚拟终端[s3026-ui-vty0-4]authentication-modepassword；设置口令模式[s3026-ui-vty0-4]setauthentication-modepasswordsimple222；设置口令[s3026-ui-vty0-4]userprivilegelevel3；用户级别4、端口配置[quidway-ethernet0/1]duplex{half|full|auto}；布局端口工作状态[quidway-ethernet0/1]speed{10|100|auto}；配置端口工作速率[quidway-ethernet0/1]flow-control；布局端口流控[quidway-ethernet0/1]mdi{across|auto|normal}；布局端口平接扭接[quidway-ethernet0/1]portlink-type{trunk|access|hybrid}；设置端口工作模式[quidway-ethernet0/1]undoshutdown；转化成端口[quidway-ethernet0/2]quit；选择退出系统视图5、链路生成布局[devicea]link-aggregationgroup1modemanual；创建手工聚合组1[devicea]interfaceethernet1/0/1；将以太网端口ethernet1/0/1重新加入生成组与1[devicea-ethernet1/0/1]portlink-aggregationgroup1[devicea-ethernet1/0/1]interfaceethernet1/0/2；将以太网端口ethernet1/0/1重新加入生成组与1[devicea-ethernet1/0/2]portlink-aggregationgroup1[devicea]link-aggregationgroup1service-typetunnel#在手工生成组的基础上建立tunnel业务Jaguaribe组与。

华为、H3C、锐捷三家交换机配置命令详解

华为、H3C、锐捷三家交换机配置命令详解一、华为交换机基础配置命令1<Quidway> //用户视图，也就是在Quidway模式下运行命令。

<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图2[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100 [Quidway- GigabitEthernet2/0/1] quit //回到配置视图[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

0代表1号口[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中[Quidway- GigabitEthernet2/0/1] quit3<Quidway>system-view[Quidway]vlan 10[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中[Quidway-vlan10]quit4[Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层交换网关路由[Quidway-Vlanif100] quit //返回视图[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由[Quidway-Vlanif10] quit5[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。

华为路由器交换机配置命令大全

华为路由器交换机配置命令大全华为路由器交换机配置命令大全一、登录与认证命令1.Telnet 登录命令2.SSH 登录命令3.Console 登录命令4.用户认证命令二、设备管理命令1.设备信息查看命令2.设备参数配置命令3.设备重启命令4.设备保存配置命令三、接口配置命令1.查看接口状态命令2.配置接口描述命令3.配置接口IP地质命令4.配置接口MTU命令5.开启/关闭接口命令四、路由配置命令1.配置静态路由命令2.配置默认路由命令3.配置动态路由命令4.查看路由表命令5.清空路由表命令五、VLAN 配置命令1.配置VLAN命令2.配置端口VLAN命令3.配置VLAN接口命令六、交换机功能配置命令1.配置端口镜像命令2.配置链路聚合命令3.配置交换机端口安全命令4.配置交换机QoS命令七、安全配置命令1.配置访问控制列表命令2.配置NAT命令3.配置防火墙命令4.配置SSL VPN命令附录：附件：1.示例配置文件2.常见问题解答法律名词及注释：1.Telnet：一种远程登录协议，用于远程连接路由器或交换机进行管理和配置。

2.SSH：Secure Shell，一种用于远程登录的网络协议，提供安全的数据通信和用户认证方式。

3.Console：一种通过串口连接设备进行本地登录的方式。

4.VLAN：Virtual Local Area Network，虚拟局域网，将不同的物理分组划分到不同的逻辑分组中，实现逻辑分离。

5.MTU：Maximum Transmission Unit，最大传输单元，指数据链路层上一次发送的帧的最大长度。

6.NAT：Network Address Translation，网络地质转换，用于在私有网络和公共网络之间进行通信的转换技术。

7.QoS：Quality of Service，服务质量，用于在网络通信中对不同数据流进行优先级和带宽控制。

华为交换机基本配置命令详解

华为交换机基本配置命令详解华为交换机基本配置命令详解1、配置文件相关命令[Quidway]display current-configuration 显示当前生效的配置[Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration 檫除旧的配置文件reboot 交换机重启display version 显示系统版本信息2、基本配置[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface ethernet 1/0/1 进入接口视图[Quidway]interface vlan 1进入接口视图[Quidway-Vlan-interfacex]ip address 10.1.1.11 255.255.0.0 配置VLAN的IP 地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1静态路由＝网关3、telnet配置[Quidway]user-interface vty 0 4 进入虚拟终端[S3026-ui-vty0-4]authentication-mode password 设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple xmws123 设置口令[S3026-ui-vty0-4]user privilege level 3 用户级别4、端口配置[Quidway-Ethernet1/0/1]duplex {half|full|auto} 配置端口工作状态[Quidway-Ethernet1/0/1]speed {10|100|auto} 配置端口工作速率[Quidway-Ethernet1/0/1]flow-control 配置端口流控[Quidway-Ethernet1/0/1]mdi {across|auto|normal} 配置端口平接扭接[Quidway-Ethernet1/0/1]port link-type {trunk|access|hybrid} 设置端口工作模式[Quidway-Ethernet1/0/1]undo shutdown 激活端口[Quidway-Ethernet1/0/2]quit 退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual 创建手工聚合组1 [Qw_A] interface ethernet 1/0/1 将以太网端口Ethernet1/0/1加入聚合组1[Qw_A-Ethernet1/0/1] port link-aggregation group 1[Qw_A-Ethernet1/0/1] interface ethernet 1/0/2 将以太网端口Ethernet1/0/1加入聚合组1[Qw_A-Ethernet1/0/2] port link-aggregation group 1[Qw_A] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建t unnel业务环回组。

华为交换机常用命令及解释

华为交换机常用命令及解释一、基本配置1、视图system-view //用户视图[quidway]interface ethernet 0/1 //系统视图[quidway-ethernet0/1]//接口视图2、密码及基本参数配置(1) console口登录配置system-view[quidway]user-interface aux 0[quidway-aux0]authentication-mode{none|password|scheme} //设置登录的验证方法。

none是不要验证，password是密码验证，scheme是服务器验证。

[quidway-aux0]set authentication password {cipher|simple} 123456 //当上面的模式为paaword时，设置验证的密码。

simple是明文密码。

[quidway-aux0]user privilege level 2 //设置从AUX登录后可以访问的命令级别为2级，默认是1级。

[quidway-aux0]speed 19200 //设置console口使用的传输速率[quidway-aux0]screen-length 30 //设置一屏显示30行命令[quidway-aux0]history-command max-size 20 //设置历史命令缓冲区最多存放20条命令[quidway-aux0]idle-timeout 6 //设置超时时间为6分钟（2）telnet 登录system-view[quidway]user-interface vty 0 4[quidway-aux0]authentication-mode{none|password|scheme} //设置登录的验证方法。

none是不要验证，password是密码验证，scheme是服务器验证。

[quidway-aux0]set authentication password {cipher|simple} 123456 //当上面的模式为paaword时，设置验证的密码。

华为交换机配置命令大全

华为交换机配置命令大全交换机命令---华为路由器配置1.在基于IOS的交换机上设置主机名/系统名:switch(config)# hostname hostname在基于CLI的交换机上设置主机名/系统名:switch(enable) set system name name-string2.在基于IOS的交换机上设置登录口令:switch(config)# enable password level 1 password在基于CLI的交换机上设置登录口令:switch(enable) set passwordswitch(enable) set enalbepass3.在基于IOS的交换机上设置远程访问:switch(config)# interface vlan 1switch(config-if)# ip address ip-address netmaskswitch(config-if)# ip default-gateway ip-address在基于CLI的交换机上设置远程访问:switch(enable) set interface sc0 ip-address netmaskbroadcast-addressswitch(enable) set interface sc0 vlanswitch(enable) set ip route default gateway4.在基于IOS的交换机上启用和浏览CDP信息:switch(config-if)# cdp enableswitch(config-if)# no cdp enable为了查看Cisco邻接设备的CDP通告信息:switch# show cdp interface [type modle/port] switch# show cdp neighbors [type module/port] [detail]在基于CLI的交换机上启用和浏览CDP信息: switch(enable) set cdp {enable|disable} module/port 为了查看Cisco邻接设备的CDP 通告信息: switch(enable) show cdp neighbors[module/port][vlan|duplex|capabilities|detail]5.基于IOS的交换机的端口描述:switch(config-if)# description description-string基于CLI的交换机的端口描述:switch(enable)set port name module/number description-string6.在基于IOS的交换机上设置端口速度:switch(config-if)# speed{10|100|auto}在基于CLI的交换机上设置端口速度:switch(enable) set port speed moudle/number{10|100|auto}switch(enable) set port speed moudle/number{4|16|auto}7.在基于IOS的交换机上设置以太网的链路模式: switch(config-if)# duplex {auto|full|half}在基于CLI的交换机上设置以太网的链路模式: switch(enable) set port duplex module/number {full|half}8.在基于IOS的交换机上配置静态VLAN: switch# vlan databaseswitch(vlan)# vlan vlan-num name vlaswitch(vlan)# exitswitch# configure teriminalswitch(config)# interface interface module/number switch(config-if)# switchport mode accessswitch(config-if)# switchport access vlan vlan-num switch(config-if)# end在基于CLI的交换机上配置静态VLAN:switch(enable) set vlan vlan-num [name name] switch(enable) set vlan vlan-num mod-num/port-list9. 在基于IOS的交换机上配置VLAN中继线: switch(config)# interface interface mod/portswitch(config-if)# switchport mode trunkswitch(config-if)# switchport trunk encapsulation {isl|dotlq} switch(config-if)# switchport trunk allowed vlan remove vlan-listswitch(config-if)# switchport trunk allowed vlan add vlan-list 在基于CLI的交换机上配置VLAN中继线: switch(enable) set trunk module/port[on|off|desirable|auto|nonegotiate]Vlan-range [isl|dotlq|dotl0|lane|negotiate] 10.在基于IOS的交换机上配置VTP管理域: switch# vlan databaseswitch(vlan)# vtp domain domain-name在基于CLI的交换机上配置VTP管理域: switch(enable) set vtp [domain domain-name]11.在基于IOS的交换机上配置VTP 模式: switch# vlan databaseswitch(vlan)# vtp domain domain-name switch(vlan)# vtp {sever|cilent|transparent} switch(vlan)# vtp password password 在基于CLI的交换机上配置VTP 模式: switch(enable) set vtp [domain domain-name] [mode{ sever|cilent|transparent }][password password]12. 在基于IOS的交换机上配置VTP版本: switch# vlan databaseswitch(vlan)# vtp v2-mode在基于CLI的交换机上配置VTP版本: switch(enable) set vtp v2 enable13. 在基于IOS的交换机上启动VTP剪裁: switch# vlan databaseswitch(vlan)# vtp pruning在基于CL I 的交换机上启动VTP剪裁: switch(enable) set vtp pruning enable14.在基于IOS的交换机上配置以太信道:switch(config-if)# port group group-number[distribution {source|destination}]在基于CLI的交换机上配置以太信道:switch(enable) set port channel moudle/port-rangemode{on|off|desirable|auto}15.在基于IOS的交换机上调整根路径成本:switch(config-if)# spanning-tree [vlan vlan-list] costcost在基于CLI的交换机上调整根路径成本:switch(enable) set spantree portcost moudle/portcostswitch(enable) set spantree portvlancost moudle/port[cost cost][vlan-list]16.在基于IOS的交换机上调整端口ID:switch(config-if)# spanning-tree[vlan vlan-list]port-priority port-priority在基于CLI的交换机上调整端口ID:switch(enable) set spantree portpri {mldule/port}priority switch(enable) set spantree portvlanpri {module/port}priority [vlans]17. 在基于IOS的交换机上修改STP时钟:switch(config)# spanning-tree [vlan vlan-list] hello-time secondsswitch(config)# spanning-tree [vlan vlan-list] forward-time seconds` switch(config)# spanning-tree [vlan vlan-list] max-age seconds在基于CLI的交换机上修改STP时钟:switch(enable) set spantree hello interval[vlan]switch(enable) set spantree fwddelay delay [vlan]switch(enable) set spantree maxage agingtiame[vlan] 18. 在基于IOS的交换机端口上启用或禁用Port Fast 特征:switch(config-if)#spanning-tree portfast在基于CLI的交换机端口上启用或禁用Port Fast 特征: switch(enable) set spantree portfast {module/port}{enable|disable}19. 在基于IOS的交换机端口上启用或禁用UplinkFast 特征:switch(config)# spanning-tree uplinkfast [max-update-rate pkts-per-second]在基于CLI的交换机端口上启用或禁用UplinkFast 特征: switch(enable) set spantree uplinkfast {enable|disable}[rate update-rate] [all-protocols off|on]20. 为了将交换机配置成一个集群的命令交换机,首先要给管理接口分配一个IP地址,然后使用下列命令: switch(config)# cluster enable cluster-name21. 为了从一条中继链路上删除VLAN,可使用下列命令: switch(enable) clear trunk module/port vlan-range22. 用show vtp domain 显示管理域的VTP参数.23. 用show vtp statistics显示管理域的VTP参数.24. 在Catalyst交换机上定义TrBRF的命令如下:switch(enable) set vlan vlan-name [name name] type trbrf bridge bridge-num[stp {ieee|ibm}]25. 在Catalyst交换机上定义TrCRF的命令如下:switch (enable) set vlan vlan-num [name name] type trcrf {ring hex-ring-num|decring decimal-ring-num} parent vlan-num26. 在创建好TrBRF VLAN之后,就可以给它分配交换机端口.对于以太网交换,可以采用如下命令给VLAN分配端口:switch(enable) set vlan vlan-num mod-num/port-num27. 命令show spantree显示一个交换机端口的STP状态.28. 配置一个ELAN的LES和BUS,可以使用下列命令:ATM (config)# interface atm number.subint multiointATM(config-subif)# lane serber-bus ethernet elan-name 29.配置LECS:ATM(config)# lane database database-nameATM(lane-config-databade)# name elan1-name server-atm-address les1-nsap-addressATM(lane-config-databade)# name elan2-name server-atm-address les2-nsap-addressATM(lane-config-databade)# name …30. 创建完数据库后,必须在主接口上启动LECS.命令如下:ATM(config)# interface atm numberATM(config-if)# lane config database database-nameATM(config-if)# lane config auto-config-atm-address31. 将每个LEC配置到一个不同的ATM子接口上.命令如下:ATM(config)# interface atm number.subint multipointATM(config)# lane client ethernet vlan-num elan-num32. 用show lane server 显示LES的状态.33. 用show lane bus显示bus的状态.34. 用show lane database显示LECS数据库可内容.35. 用show lane client显示LEC的状态.36. 用show module显示已安装的模块列表.37. 用物理接口建立与VLAN的连接:router# configure terminalrouter(config)# interface media module/portrouter(config-if)# description description-stringrouter(config-if)# ip address ip-addr subnet-maskrouter(config-if)# no shutdown38. 用中继链路来建立与VLAN的连接:router(config)# interface module/port.subinterfacerouter(config-ig)# encapsulation[isl|dotlq] vlan-number router(config-if)# ip address ip-address subnet-mask39. 用LANE 来建立与VLAN的连接:router(config)# interface atm module/port router(config-if)# no ip addressrouter(config-if)# atm pvc 1 0 5 qsaalrouter(config-if)# atm pvc 2 0 16 ilnirouter(config-if)# interface atm module/port.subinterface multipointrouter(config-if)# ip address ip-address subnet-maskrouter(config-if)# lane client ethernet elan-numrouter(config-if)# interface atm module/port.subinterface multipointrouter(config-if)# ip address ip-address subnet-namerouter(config-if)# lane client ethernet elan-namerouter(config-if)# …40. 为了在路由处理器上进行动态路由配置,可以用下列IOS命令来进行:router(config)# ip routingrouter(config)# router ip-routing-protocolrouter(config-router)# network ip-network-numberrouter(config-router)# network ip-network-number41. 配置默认路由:switch(enable) set ip route default gateway42. 为一个路由处理器分配VLANID,可在接口模式下使用下列命令:router(config)# interface interface numberrouter(config-if)# mls rp vlan-id vlan-id-num43. 在路由处理器启用MLSP:router(config)# mls rp ip44. 为了把一个外置的路由处理器接口和交换机安置在同一个VTP 域中:router(config)# interface interface numberrouter(config-if)# mls rp vtp-domain domain-name45. 查看指定的VTP域的信息:router# show mls rp vtp-domain vtp domain name46. 要确定RSM或路由器上的管理接口,可以在接口模式下输入下列命令:router(config-if)#mls rp management-interface47. 要检验MLS-RP的配置情况：router# show mls rp48. 检验特定接口上的MLS配置：router# show mls rp interface interface number49. 为了在MLS-SE上设置流掩码而又不想在任一个路由处理器接口上设置访问列表：set mls flow [destination|destination-source|full]50. 为使MLS和输入访问列表可以兼容，可以在全局模式下使用下列命令：router(config)# mls rp ip input-acl51. 当某个交换机的第3层交换失效时，可在交换机的特权模式下输入下列命令：switch(enable) set mls enable52. 若想改变老化时间的值，可在特权模式下输入以下命令：switch(enable) set mls agingtime agingtime53. 设置快速老化：switch(enable) set mls agingtime fast fastagingtime pkt_threshold54. 确定那些MLS-RP和MLS-SE参与了MLS，可先显示交换机引用列表中的内容再确定：switch(enable) show mls include55. 显示MLS高速缓存记录：switch(enable) show mls entry56. 用命令show in arp显示ARP高速缓存区的内容。

华为交换机配置命令详解

华为交换机配置命令详解duplex{full|half} //设置双工模式undo duplex //恢复双工模式为缺省值negotiation auto //开启接口自动协商功能（默认开启）speed //修改接口速率undo speed //恢复默认接口改为全双工[Huawei-GigabitEthernet0/0/1]undo negotiation auto[Huawei-GigabitEthernet0/0/1]duplex fulldis vlan 查看vlan划分VLAN：[Huawei-GigabitEthernet0/0/1]port link-type access //接口模式设置成access//可写成p l a[Huawei-GigabitEthernet0/0/1]port default vlan 10 //加入vlan10//可写成 p d v 10接口模式：默认hybird access trunk(802.1q)[sw1-GigabitEthernet0/0/3]port trunk allow-pass vlan all //允许所有vlan通过//可写成p t a v a设置虚拟路由：接口模式下思科私有HSRP GLBPvrrp vrid 1 virtual-ip+虚拟ip 走master 备份backup 优选ip地址大的为mastervrrp vrid 1 priority 105 //调整优先级为105vrrp vrid 1 track int 接口//上行链路跟踪(如果不配，上行不通master会传给备份）//接口断开会把优先级-10创建两个vrid 互为备份STP：BPDU桥接数据单元交换机之间发送 RP根端口 DP指定端口BID：优先级（32768）+扩展ID+MAC地址优先级修改必须为4096的倍数1.非根交换机只有一个根端口2.到根交换机花费最小的口是根端口3.花费相同，发送者的BID小的是根端口4.比较发送者的PID（端口优先级默认128+端口号）5.比较接收者的PID同一条链路只有一个DP 1.RP对端的是DP 2.无RP链路比到根的花费小的不是RP也不是DP将被阻塞 AP端口状态：Down-blocking（AP只能接收BPDU）20s-listening（接收和发送BPDU）15s-learning（学习MAC）15s-forwarding（正常）从连接到传输经过30-50sdis stp查看STP生成树stp mode修改生成树算法stp priority 4096的倍数设置优先级生成树算法：802.1D-STP（慢，有三种端口角色30-50s），802.1W-RSTP（快，有四种端口角色毫秒）生成树模式：PVST+（思科私有），CST-单生成树-所以vlan一棵树，MSTP（802.1S）多生成树华为：RSTP，MSTP当网络发生变化时，向上游发送TCNTCN：4字节TCA：回复TCNTC：TCA的确认端口聚合两个模式：1.手动模式：方法1interface Eth-Trunk 1 //进入聚合端口trunkport g0/0/1 //添加端口dis current-configuration方法2interface Eth-Trunk 1qint g0/0/1eth-trunk 1disp eth-trunk 1CP（链路聚合控制协议）模式interface Eth-Trunk 1mode lacp 更改模式trunkport g0/0/1max active-linknumber 2 设置最大连接端口数lacp preempt enable 开启抢占机制优先级低是主设备延时30s lacp priority 设置设备/接口优先级lacp preempt delay 10 设置抢占延时。

华为路由器交换机配置命令大全

华为路由器交换机配置命令大全华为路由器交换机配置大全1XXX华为路由器交换机配置命令大全一、计算机命令#shutdown-hnow；关机#init 0；关机#logout；用户注销#login；用户登录#ifconfig；显示IP地址#ifconfig eth0 netmask；设置IP地址#ifconfig eht0 netmask down；禁用IP地址#route add 0.0.0.0 gw；设置网关#route del 0.0.0.0 gw；删除网关#route add default gw；设置网关#route del default gw；删除网关#route；显示网关#ping；发ECHO包#telnet；远程登录二、XXX路由器交换机配置命令：交换机命令[Quidway]dis cur；显示当前配置[Quidway]display current-configuration；表现当前配置[Quidway]display interfaces；显示接口信息[Quidway]display vlan；表现vlan信息[Quidway]display version；显示版本信息[Quidway]super password；修改特权用户密码[Quidway]sysname；交流机定名[Quidway]interface vlan x；进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0；配置VLAN的IP地址[Quidway]Ip route-static 0.0.0.0 0.0.0.0 10.65.1.2；静态路由＝网关[Quidway]rip；rip协议[Quidway]local-user ftp[Quidway]user-interface vty 0 4；进入假造终端[S3026-ui-vty0-4]authentication-mode password；设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222；设置口令[S3026-ui-vty0-4]user privilege level 3；用户级别[Quidway]vlan3；创建VLAN[Quidway]monitor-port；指定镜像端口[Quidway]port mirror；指定被镜像端口[Quidway]port mirror int_list observing-port int_type int_num；指定镜像和被镜像[Quidway]description string；指定VLAN描述字符[Quidway]description；删除VLAN描述字符[Quidway]display vlan[vlan_id]；检察VLAN设置[Quidway]stp{enable|disable}；设置天生树,默许封闭[Quidway]stp priority 4096；设置交换机的优先级[Quidway]stp root{primary|secondary}；设置为根或根的备份[SwitchA-vlanx]isolate-user-vlan enable；设置主vlan所以设置PVID为所属vlanid,设置可以互通的vlan为untagged.3、XXX路由器交流机配置敕令：路由器敕令[Quidway]display version；表现版本信息[Quidway]display current-configuration；表现当前配置[Quidway]display interfaces；显示接口信息[Quidway]display ip route；表现路由信息[Quidway]sysname aabbcc；变动主机名[Quidway]super password ；设置口令[Quidway]interface serial0；进入接口华为路由器交换机配置大全3[Quidway-serial0]ip address；配置端口IP地址[Quidway-serial0]undo shutdown；激活端口[Quidway]link-protocol hdlc；绑定hdlc协议[Quidway]user-interface vty 0 4[Quidway-ui-vty0-4]authentication-mode password[Quidway-ui-vty0-4]set authentication-mode password simple 222[Quidway-ui-vty0-4]user privilege level 3[Quidway-ui-vty0-4]quit[Quidway]debugging XXX；显示所有信息[Quidway]debugging XXX；调试事件信息[Quidway]debugging XXX；表现包的信息四、XXX路由器交换机配置命令：静态路由：[Quidway]ip route-static{interfacenumber|nexthop}[value][reject|blackhole]例如：[Quidway]ip route-static 129.1.0.0 16 10.0.0.2[Quidway]ip route-static 129.1.0.0 255.255.0.0 10.0.0.2[Quidway]ip route-static 129.1.0.0 16 Serial2[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.0.0.25、XXX路由器交流机配置敕令：静态路由：[Quidway]rip；设置静态路由[Quidway]rip work；设置工作允许[Quidway]ri pinput；设置入口允许[Quidway]rip output；设置出口允许[Quidway-rip]network 1.0.0.0；设置交换路由网络[Quidway-rip]network all；设置与所有网络交换[Quidway-rip]peer ip-address；[Quidway-rip]summary；路由聚合[Quidway]rip version 1；设置事情在版本1[Quidway]rip version 2 multicast；设版本2，多播体式格局[Quidway-Ethernet0]rip split-horizon；水平分隔[Quidway]XXX；配置路由器的ID[Quidway]ospf enable；启动OSPF协议[Quidway-ospf]import-routedirect；引入直联路由[Quidway-Serial0]ospf enable area；配置OSPF地区六、XXX路由器交换机配置命令：标准访问列表命令格式如下：acl[match-orderconfig|auto]；默许前者按次婚配。

华为路由器、交换机配置命令大全

华为路由器、交换机配置命令大全华为路由器配置命令大全：一、登录华为路由器控制台1：使用PuTTY或其他SSH客户端登录到华为路由器：```ssh admin<路由器IP地址>```2：输入登录密码进行验证。

二、基本配置命令1：设置主机名：```sysname <主机名>```2：配置管理接口：```interface GigabitEthernet0/0/0ip address <IP地址> <子网掩码>```3：配置VLAN接口：```interface Vlanif <VLAN ID>ip address <IP地址> <子网掩码>```三、路由相关配置命令1：静态路由配置：```ip route-static <目标网络> <子网掩码> <下一跳地址> ```2：动态路由配置：```router ospf <进程ID>router-id <路由器ID>network <网络地址> <子网掩码> area <区域ID>3： BGP路由配置：```bgp <AS号码>router-id <路由器ID>peer <对端IP地址> as-number <对端AS号码>```四、安全配置命令1：配置防火墙规则：```acl number <ACL编号>rule <规则序号> permit source <源地址> destination <目的地址>rule <规则序号> deny source <源地址> destination <目的地址>```2：开启SSH服务：ssh server enable```3：配置AAA认证：```aaalocal-user <用户名> password irreversible-cipher <加密密码>authorization-attribute user-role network-admin```五、NAT配置命令1：配置静态NAT：```interface GigabitEthernet0/0/0nat outbound <内部接口> <外部接口>```2：配置动态NAT：nat address-group <地址组名>address <内部地址> <外部地址>```3：配置PAT：```interface GigabitEthernet0/0/0nat address-group <地址组名>```附件：1：示例配置文件（附件1）2：路由器接口图（附件2）法律名词及注释：1：主机名：路由器的标识名称。

华为交换机基本配置命令详解

华为交换机基本配置命令详解1：配置登录⽤户，⼝令等<Quidway> //⽤户直⾏模式提⽰符,⽤户视图<Quidway>system-view //进⼊配置视图[Quidway] //配置视图（配置密码后必须输⼊密码才可进⼊配置视图）[Quidway] sysname xxx //设置主机名成为xxx这⾥使⽤[Quidway] aaa //进⼊aaa认证模式定义⽤户账户[Quidway-aaa] local-user wds password cipher wds[Quidway-aaa] local-user wds level 15[Quidway-aaa] local-user wds service-type telnet terminal ssh //有时候这个命令是最先可以运//⾏的，上边两个命令像password，level都是定义完vty 的// authentication-mode aaa后才出现[Quidway-aaa] quit[Quidway] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了⼏次才能运⾏[Quidway-ui-vty0-4] authentication-mode aaa[Quidway-ui-vty0-4] quit2：华为S9303 VLan设置创建vlan：<Quidway> //⽤户直⾏模式提⽰符,⽤户视图<Quidway>system-view //进⼊配置视图[Quidway] vlan 10 //创建vlan 10，并进⼊vlan10配置视图，如果vlan10存在就直接进⼊vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进⼊vlan100配置视图，如果vlan10存在就直接进⼊vlan100配置视图[Quidway-vlan100] quit //回到配置视图将端⼝加⼊到vlan中：[Quidway] interface GigabitEthernet2/0/1 (10G光⼝)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端⼝传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端⼝加⼊vlan100[Quidway- GigabitEthernet2/0/1] quit[Quidway] interface GigabitEthernet1/0/0 //进⼊1号插槽上的第⼀个千兆⽹⼝配置视图中。

华为交换机的基础命令

华为交换机的基础命令华为交换机的基础命令如下：1. 登录交换机：telnet ip_address或ssh ip_address （例如：telnet 192.168.1.1）2. 进入特权模式：enable3. 进入全局配置模式：configure terminal4. 设定管理口IP地址：interface vlanif 1，ip address ip_address subnet_mask （例如：interface vlanif 1，ip address 192.168.1.1 255.255.255.0）5. 设定交换机主机名：hostname name （例如：hostname Switch1）6. 设定管理口的默认网关：ip route-static 0.0.0.0 0.0.0.0 gateway_ip （例如：ip route-static 0.0.0.0 0.0.0.0 192.168.1.254）7. 显示系统配置信息：display current-configuration8. 添加VLAN：vlan vlan_id （例如：vlan 10）9. 进入VLAN模式：interface vlan vlan_id （例如：interface vlan 10）10. 设定VLAN接口IP地址：ip address ip_addresssubnet_mask （例如：ip address 192.168.10.1 255.255.255.0）11. 进入接口配置模式：interface interface_typeinterface_number （例如：interface gigabitethernet 0/0/1）12. 配置接口描述：description description （例如：description This is a test interface）13. 设定接口IP地址：ip address ip_address subnet_mask （例如：ip address 192.168.1.2 255.255.255.0）14. 保存配置：save15. 退出配置模式：exit注意：以上命令仅为基础命令示例，具体根据交换机型号和需求使用相应命令。

华为交换机配置命令详解

华为交换机配置命令1、开始建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的Console口连接。

在主机上运行终端仿真程序（如Windows的超级终端等），设置终端通信参数为：波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控，并选择终端类型为VT100。

以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如<Quidway>）。

键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入"?"2、命令视图(1)用户视图(查看交换机的简单运行状态和统计信息)<Quidway>:与交换机建立连接即进入(2)系统视图(配置系统参数)[Quidway]:在用户视图下键入system-view(3)以太网端口视图(配置以太网端口参数)[Quidway-Ethernet0/1]:在系统视图下键入interface ethernet 0/1(4)VLAN视图(配置VLAN参数)[Quidway-Vlan1]:在系统视图下键入vlan 1(5)VLAN接口视图(配置VLAN和VLAN汇聚对应的IP接口参数)[Quidway-Vlan-interface1]:在系统视图下键入interface vlan-interface 1(6)本地用户视图(配置本地用户参数)[Quidway-luser-user1]:在系统视图下键入local-user user1(7)用户界面视图(配置用户界面参数)[Quidway-ui0]:在系统视图下键入user-interface3、其他命令设置系统时间和时区<Quidway>clock time Beijing add 8<Quidway>clock datetime 12:00:00 2005/01/23设置交换机的名称[Quidway]sysname TRAIN-3026-1[TRAIN-3026-1]配置用户登录[Quidway]user-interface vty 0 4[Quidway-ui-vty0]authentication-mode scheme创建本地用户[Quidway]local-user huawei[Quidway-luser-huawei]password simple huawei[Quidway-luser-huawei] service-type telnet level 34、VLAN配置方法『配置环境参数』SwitchA端口E0/1属于VLAN2，E0/2属于VLAN3『组网需求』把交换机端口E0/1加入到VLAN2 ，E0/2加入到VLAN3数据配置步骤『VLAN配置流程』(1)缺省情况下所有端口都属于VLAN 1，并且端口是access端口，一个access 端口只能属于一个vlan；(2)如果端口是access端口，则把端口加入到另外一个vlan的同时，系统自动把该端口从原来的vlan中删除掉；(3)除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLAN XX并进入VLAN视图；如果VLAN XX已经存在，则进入VLAN视图。

华为交换机常用命令配置介绍

华为交换机常用命令配置介绍华为交换机是一种常见的网络设备，用于构建大型网络。

配置华为交换机需要使用一些常用的命令，通过这些命令可以设置交换机的各种功能和参数。

本文将介绍一些常用的华为交换机配置命令，包括基本配置、端口配置和VLAN配置等。

一、基本配置命令：1.设置设备主机名：[HUAWEI] sysname Switch //将设备主机名设置为Switch2.配置管理口：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] port link-type access //设置接口类型为access[Switch-GigabitEthernet0/0/1] port default vlan 10 //设置默认VLAN为103.配置IP地址：[Switch-GigabitEthernet0/0/1] ip address 192.168.1.1255.255.255.0 //配置接口IP地址为192.168.1.1，子网掩码为255.255.255.04.设置设备登录认证：[Switch] aaa //进入AAA视图[Switch-aaa] local-user admin //创建本地用户admin[Switch-aaa] password simple admin123 //设置密码为admin1235.开启SSH远程登录：[Switch] ssh server enable //开启SSH服务[Switch] ssh user admin //创建SSH用户admin[Switch-ssh-user-admin] authentication-type password //设置认证方式为密码[Switch-ssh-user-admin] service-type stelnet //设置服务类型为SSH二、端口配置命令：1.查看端口状态：[Switch] display interface gigabitethernet 0/0/1 //查看GigabitEthernet 0/0/1接口的状态信息2.端口速率设置：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] speed 100 //设置速率为100Mbps 3.端口流量控制：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] flow-control //开启流量控制4.端口VLAN成员关系设置：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] port link-type trunk //设置接口类型为trunk[Switch-GigabitEthernet0/0/1] port trunk allow-pass vlan 1020 //设置允许通过的VLAN为10和20三、VLAN配置命令：1.创建VLAN：[Switch] vlan 10 //创建VLAN 10[Switch-vlan10] quit //退出VLAN 10视图2.VLAN接口配置：[Switch] interface vlanif 10 //进入VLAN 10接口[Switch-Vlan-interface10] ip address 192.168.10.1255.255.255.0 //配置接口IP地址为192.168.10.1，子网掩码为255.255.255.03.VLAN端口关联：[Switch] interface gigabitethernet 0/0/1 //进入GigabitEthernet 0/0/1接口[Switch-GigabitEthernet0/0/1] port link-type hybrid //设置接口类型为hybrid（混合）[Switch-GigabitEthernet0/0/1] port hybrid vlan 10 untagged //设置接口为VLAN 10的未标记端口四、其他常用命令：1.查看设备信息：[Switch] display version //查看设备版本信息[Switch] display interface brief //查看所有接口的基本信息2.保存配置：[Switch] save //保存当前配置3.重启设备：[Switch] reboot //重启设备以上是一些常用的华为交换机配置命令。
