博科BROCADE交换机配置(详细)
博科Brocade交换机配置手册
Brocade交换机的系列产品出厂一般都有缺省配置，只要开机就可以正常使用，但是通常都要在交换机上划分ZONE,下面将设置做详细描述。
1、通过IE浏览器连接到交换机（前提：装有JAVA插件）
打开IE浏览器，在地址栏输入交换机的IP地址，回车进入之后，输入管理员用户名和密码登陆，缺省用户名：Admin,密码：password ,界面如下（图一）
图一
2、点击ZONE ADMIN，进入图二界面：
图二
3、选择第一个项Switch/Port Level Zon…，点击OK，进入界面如下（图三）
图三
4、点击PORT ZONE进入端口ZONE设置，首先CREATE ZONE，输入ZONE名称，双击端口号追加到Members成员，追加完毕之后点击APPLY，一个zone创建完成。
以相同的方式创建其他ZONE。
5、点击port confige，进入图四：
图四
6、点击Create Cfg，输入CFG名称，在FC MEMBERS中加入需要的zone，点击APPLY.
7、点击ENABLE CONFIGE，如图五
图五
至此ZONE设置完毕，交换机可以正常使用了。
博科Brocade交换机配置（学习资料）
设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。
Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。
Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。
能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。
不适合非专业人士使用。
WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。
视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。
能完成对单台交换机管理的大多数功能，适合大多数用户使用。
Fabric Manager对SAN网络中的交换机进行批量管理的工具。
能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。
方便SAN网络的统一管理。
SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。
通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。
BROCADE博科光纤交换机的设置
BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。
Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max 支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth T able2.Switches can be identified by IP address, domain ID, World Wide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.下载Switch配置信息1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+ 存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min 是两个Port,一个是存贮的，一个是主机的）这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode需要这个Brocade ExtendedFabrics licensese这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。
BROCADE博科光纤交换机的配置
博科BROCADE交换机配置方法与博科交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n一条串口连接电缆DB9 (female-to-female)n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
BROCADE博科光纤交换机的设置
BROCADE博科光纤交换机的设置博科BROCADE交换机的设置博科登录管理模块➢IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。
Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min是两个Port,一个是存贮的，一个是主机的）➢这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。

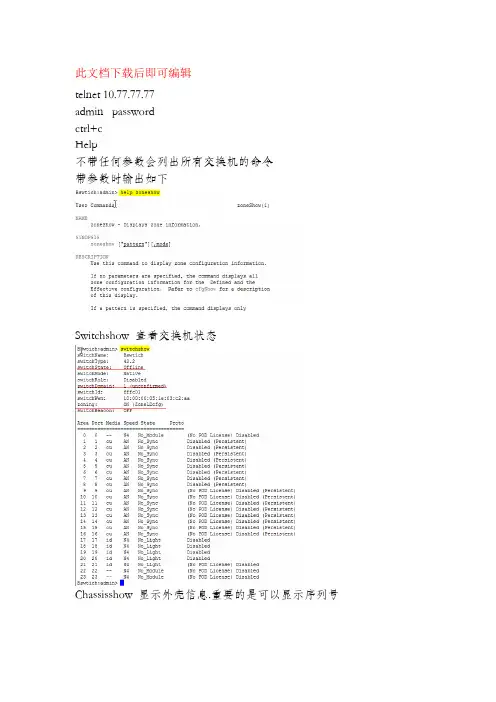

博科BROCADE交换机常用命令与zone配置(完整资料).doc
此文档下载后即可编辑telnet 10.77.77.77admin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisable Licenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。
BROCADE交换机配置（一）
BROCADE交换机配置（一）与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址： 10.77.77.77用户名： admin密码：password时区： Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理 :n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过 ipAddrSet 命令设置 IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
BROCADE博科光纤交换机配置文档
博科Brocade 交换机配置与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm 和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:⏹一条串口连接电缆DB9 (female-to-female)⏹使用超级终端或UNIX终端⏹Windows: Hyper Terminal⏹UNIX: tip◆Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: None◆UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600◆安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
BROCADE博科光纤交换机的配置手册
博科Brocade 200E配置所有Brocade 交换机均基于Brocade Fabric OS智能操作系统。
在配置交换机时，可以使用Brocade Web Tools 提供的字符命令界面，也可以使用Brocade Fabric Manager 图形界面管理程序。
在乌鲁木齐WAP局点中，一台计费（JF1）和一台统计(RP1)通过光纤交换机(Brocade SW200E)挂接磁阵（见图1）。
每台Dell服务器都有2块HBA卡连接光纤交换机，既可以冗余备份，又起到负载均衡的作用。
安装光纤交换机，主要分为以下几个步骤：1、安装光纤卡，连接光纤到交换机和磁阵。
把每台服务器的2块HBA卡分别连到2台光纤交换机。
2、在光纤交换机上给每个端口命名，好处就是容易分清楚各个端口连接的具体设备。
当然，也可以不命名。
3、划分zone，划分的思路是以发起的服务器为主，把到目的端的多条路径一起划分到一个zone 中。
以RP1为例，连接Switch OW1的2端口，到EMC磁阵有2条路径，分别通过端口0和端口1，所以就把端口0，1，2划分到一个zone中。
当然，也可以把每条路径都划为一个zone。
4、保存配置文件。
图1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤：1．通过以太网端口登陆，起始。
在连接光纤交换机的电脑上配置同网段的地址，在IE中输入管理地址，就可以登陆。
注意：连接的电脑需要安装jre1.4以上，网页才能正常显示。
2．图形界面中，选择Admin，会弹出新的配置网页，见下图。
点击Switch窗口，输入机器光纤交换机的名字：WLMQ-PS-WAP-OW2，Domain ID 输入2，别的数字也可以，没有影响。
点击Network，可以修改管理ip地址等内容。
可以通过View Report查看所有的配置信息。
3．点击左侧窗口图标，弹出划分zone的窗口。
选择New Zone，输入Zone的名字，加入相应的端口。
BROCADE博科光纤交换机的配置手册
博科Brocade 200E配置所有Brocade 交换机均基于Brocade Fabric OS智能操作系统。
在配置交换机时，可以使用Brocade Web Tools 提供的字符命令界面，也可以使用Brocade Fabric Manager 图形界面管理程序。
在乌鲁木齐W AP局点中，一台计费（JF1）和一台统计(RP1)通过光纤交换机(Brocade SW200E)挂接磁阵（见图1）。
每台Dell服务器都有2块HBA卡连接光纤交换机，既可以冗余备份，又起到负载均衡的作用。
安装光纤交换机，主要分为以下几个步骤：1、安装光纤卡，连接光纤到交换机和磁阵。
把每台服务器的2块HBA卡分别连到2台光纤交换机。
2、在光纤交换机上给每个端口命名，好处就是容易分清楚各个端口连接的具体设备。
当然，也可以不命名。
3、划分zone，划分的思路是以发起的服务器为主，把到目的端的多条路径一起划分到一个zone中。
以RP1为例，连接Switch OW1的2端口，到EMC磁阵有2条路径，分别通过端口0和端口1，所以就把端口0，1，2划分到一个zone中。
当然，也可以把每条路径都划为一个zone。
4、保存配置文件。
图1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤：1．通过以太网端口登陆，起始默认管理地址是：，用户名/密码：admin/password。
在连接光纤交换机的电脑上配置同网段的地址，在IE中输入管理地址，就可以登陆。
注意：连接的电脑需要安装以上，网页才能正常显示。
2．图形界面中，选择Admin，会弹出新的配置网页，见下图。
点击Switch窗口，输入机器光纤交换机的名字：WLMQ-PS-WAP-OW2，Domain ID 输入2，别的数字也可以，没有影响。
点击Network，可以修改管理ip地址等内容。
可以通过View Report查看所有的配置信息。
3．点击左侧窗口图标，弹出划分zone的窗口。
博科BROCADE交换机配置(详细)
与交换机交互,可以使用三种方式：串口以太网口光纤口缺省的串口参数是:9600，N，8，1缺省IP访问方式是：IP地址: 10.77。
77。
77用户名：admin密码：password时区: Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中,只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4。
1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2。
1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4。
0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具,它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n一条串口连接电缆DB9 （female-to-female）n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX：tipu Microsoft Windows® 环境之中–传输速率：9600bit/sec–数据位：8–校验位：None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令＃tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2。
Brocade交换机Trunking配置指南
博科Brocade交换机Trunking配置1、博科Brocade交换机Trunking配置具体操作步骤：switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunkingswitch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令2、switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数，0表示关闭trunking，1表示开启trunking功能。
To enable trunking on a switch:switch:admin> switchcfgtrunk 0Committing configuration...done.3、portCfgTrunkPortBrocade交换机Trunking配置具体操作步骤：switch:admin> switchcfgtrunk 1 //开启交换机的trunking功能switch:admin> portcfgtrunkport 3, 1 //将3号口加入trunking switch:admin> trunkshow //查看trunking状态switchCfgTrunkEnables or disables trunking on all the ports of a switch. switchCfgTrunk 是开启和关闭交换机trunking功能的开关命令switchcfgtrunk modemode Specify 1 to enable trunking on all the ports on this switch. Specify 0 to disable trunking on all the ports on this switch. This operand is required. switchcfgtrunk 后面跟0或1的参数，0表示关闭trunking，1表示开启trunking功能。
详细博科BROCADE交换机配置
与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：用户名： admin密码：password时区： Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS ，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API 提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric 的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
Brocade博科光纤交换机常用命令与zone配置
Brocade(博科)光纤交换机常用命令以及ZONE配置创建Configurations.将创建的zone添加到配置中.选用配置、存储配置Switchshow 查看交换机状态Help不带任何参数会列出所有交换机的命令带参数时输出如下Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和local ipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.。
Brocade_300光纤交换机配置手册
Brocade_300光纤交换机配置手册博科300光交换配置手册1.设备示意图2.配置准备3.设备配置修改客户端IP地址与交换机为同一子网10.77.77.100；打开浏览器输入按下回车后会弹出登陆对话框；户名：admin密码：pawordZONE的划分：Zone是Brocade交换机上的标准功能，Zone内的设备可以相互访问，但不能访问其他Zone的设备。
Zone的成员有三种：“Domain,Port”；”WWN”；”Alia”。
可以同时有多个类型的多个设备同时存在于一个Zone中。
注意：建议每台设备单独划分Zone，以提高读写效率。
Zone_Config配置：在一个SAN网络中一般需要有多个Zone同时存在，多个Zone被存放在一个Config中。
交换机上允许同时有多个Zone 的Config存在，方便Zone配置的切换。
所有的Config配置中只有一个Config是生效的配置，被称作ActiveConfig。
其他的都是待选方案，只有在他们成为ActiveConfig后，他们的Zone配置才会生效。
注意：zone添加到zoneconfigmember中后，然后先点击“aveconfig”再点击“enableconfig”。
附件用户admin:可以执行所有的命令并查看交换机状态和修改交换机的配置uer:执行Show命令来查看交换机的状态改变密码以admin身份执行pawd命令会显示每个用户，可以依次修改他们的密码Tip:可使用下面的命令来检查FabricOS的版本w:admin>verionKernel:5.3.1FabricOS:v3.0.2cMadeon:ThuApr1912:02:15PDT2002Flah:ThuApr1912:04:03PDT2002BootProm:TueApr2618:33:23PST2002ipAddrShow–显示交换机的IP设置w:admin>ipAddrShowEthernetIPAddre:10.77.77.77EthernetSubnetmak:255.255.255.0FibreChannelIPAddre:noneFibreChannelSubnetmak:noneGatewayAddre:0.0.0.0ipAddrSet–为交换机设置IP地址w:admin>ipAddrSetEthernetIPAddre[10.77.77.77]:192.168.66.107 EthernetSubnetmak[0.0.0.0]:255.255.255.0 FibreChannelIPAddre[none]:FibreChannelSubnetmak[none]:GatewayAddre[172.17.1.1]:SetIPaddrenow[y=etnow,n=ne某treboot]:yw2:admin>witchShowwitchName:w2witchType:9.1witchState:OnlinewitchMode:NativewitchRole:SubordinatewitchDomain:97witchId:fffc61witchWwn:10:00:00:60:69:04:23:03witchBeacon:OFFport0:id2GNo_Lightport1:id2GNo_Lightport2:id2GNo_Lightport3:id2GNo_Lightport4:id2GOnlineF-Port10:00:00:00:c9:20:d0:99 port5:id2GNo_Lightport6:idN2OnlineE-Port10:00:00:60:69:50:3e:1b“w2”(downtream) port7:id1GOnlineL-Port8Private,2phantomport8:id1GNo_Lightport9:idN2No_Lightport10:id2GNo_Lightport11:idN1Onlineport12:id2GNo_Lightport13:id2GOnlineE-Port10:00:00:60:69:50:02:73(uptream)(Trunkmater) port14:idN2No_Lightport15:idN2No_Light在命令行:–按[Ec]+K,召回以前使用过的命令–按H–向左–按J–向下–按K–向上–按L–向右使用configDefault命令来恢复交换机的初始的参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric 的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n一条串口连接电缆DB9 (female-to-female)n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
)登录方式：•用户• admin: 可以执行所有的命令并查看交换机状态和修改交换机的配置• user: 执行Show命令来查看交换机的状态•改变密码•以admin身份执行passwd命令•会显示每个用户，可以依次修改他们的密码(修改notes)博科交换机还提供其它2个用户。
root：可以登录到系统内核，进行底层的调试factory：生产工厂使用，用于生产检验用户和服务工程师最好不要采用这两个帐号登陆，以便造成不必要的麻烦。
在第一次登陆时，交换机允许客户修改4个用户帐号的密码，其中包括root和factory，建议用户不要修改root和factory的，可以修改admin和user密码。
FOS3.x和2.x的交换机在同一时刻只允许一个用户登录，FOS4.x交换机可以允许同时有两个用户登录，但只能有一个用户修改分区等配置。
对于SW12000交换机，由于存在Switch0和Switch1，所以两个逻辑交换机分别有自己的root/factory/admin/user用户。
交换机通常的配置：— Domain ID configure— Switch Name switch name— Switch Data and Time date— Telnet Timeout timeout— Quiet Mode quietmode(VxWorks only)— Port Settings– Port Naming portname– Configuration portcfglport,portcfgeport,portcfggport– Disable across reboots portcfgpersistentdisable– Long Distance portcfglongdistance– Port Speed portcfgspeed– Disable/Enable portdisable,portenable– Port Error Summary porterrshow– Cycle LED ports portledtest,switchbeacon– Port Settings portcfgshow,portshowTelnet Timeout：设置非活动的Telnet Session被中断的时间。
缺省下v4.x是10 分钟、v3.x 是0。
QuietMode：可以关闭来自交换机同步的标准输出。
当设置有效时，只显示输入命令的输出。
利用portcfgpersistentdisable命令可以port的驻留选项无效License已经加载到Firmware中，但是要用License Key激活。
一旦你购买了这些软件，就会提供这些软件的License Key，可以使用licenseAdd命令激活这些软件。
— Fabric Parameters– Core PID— Switch Status Policies— Firmware Updates— Software Features– Zoning– Fabric Watch– SNMP— License Keys— syslogdipadd– Up to 6 centralized logging locations— trackchangesset— Preserving Switch ConfigurationFabric Parameters 全部包含在configure命令中设置；察看Fabric Parameters 可以使用configshow;Core PID ：是firmware v2.6.0c+和v3.0.2c+中configure命令的一个选项，在v4.x的firmware 中没有。
如果你有一个Fabric是firmware v4.x和v2.6.0c+或者v3.0.2c+混合的环境，如果在非firmware v4.x的环境中不把Core PID设置有效，就将会产生Fabric的隔离；Switch Status Policies ：用来制定监测交换机组件发生问题的数量而引起交换机状态变化的策略;Syslogdipadd：允许信息传送到6个不同的IP目标地址可以利用configureupload 和configuredownload 把交换机的配置信息存档和恢复ipAddrShow和ipAddrSet命令ipAddrShow –显示交换机的IP设置sw2:admin> ipAddrShowEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway Address: 0.0.0.0ipAddrSet –为交换机设置IP地址sw2:admin> ipAddrSetEthernet IP Address [10.77.77.77]: 192.168.66.107Ethernet Subnetmask [0.0.0.0]: 255.255.255.0Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway Address [172.17.1.1]:Set IP address now? [y = set now, n = next reboot]: y此外，ifmodeshow可以用于检查交换机以太网络端口工作模式；ifmodeset可以用于设置交换机以太网络端口工作模式SW12000有4个面对客户的IP地址，其中Switch0和Switch1各有一个，CP0和CP1各有一个，它们都通过位于CP上的两个物理口连接出来。
CP0和CP1工作在Active和Standby 模式，所以Switch0和Switch1的IP地址是通过Active的CP来访问的。
SW24000因为只有一个Switch，所以有3个IP地址。
查看交换机的状态: switchShowswitchName –交换机的名称switchType - model.motherboard-rev,model与交换机的型号对应关系为:1=SilkWorm1000 2=SilkWorm 2800 3=SilkWorm 2400 4=SilkWorm 20x0 5=SilkWorm22x0 9=SilkWorm 3800 16=SilkWorm 3200 10=SilkWorm 12000 12= SilkWorm 3900 21= SilkWorm 24000 26= SilkWorm 3250 27= SilkWorm 3850switchState –交换机的状态: Online, Offline, Testing 或FaultyswitchMode –地址模式, Native 或CompatibilityswitchRole –交换机的角色: principal, subordinate 或disabledswitchDomain –交换机的域ID: 0到31或1到239.switchID –交换机的内置端口的域: 十六进制fffc00 到fffcef.switchWwn –交换机的全球域名switchBeacon –表明beacon(照明)功能打开或关闭Port Number –每一行显示端口号: 0到15, GBIC类型, 端口状态和备注字段Port module type –端口号后紧跟GBIC/SFP或其他类型.共有四种类型,包括(--= 空; sw=短波; lw –长波; cu –铜口; id –智能)Port speed –端口速度(1G, 2G, N1, N2, AN)Long distance level - L0 (默认), L1, L2, LEPort state –可能的端口状态包括:No_Card –该槽位没有连接任何卡No_Module –该端口没有GBIC模块No_Light –该端口没有收到光信号No_Sync –收到光信号但是没有同步In_Sync –收到光信号并且正在同步(铜口显示为Sync, 光纤将显示为Online) Laser_Flt –该模块收到激光错误(GBIC故障)Port_Flt –端口已经标记为故障(GBIC, 光纤或设备故障)Diag_Flt –端口自诊断故障(G_Port或FL_Port端口卡或主板故障)Online –端口已经启动并运行Lock_Ref –端口锁定为指定参考信号Testing –正在进行自检测Comment field –一些可能的注解,包括: Disabled, Loopback等观察第二网状态: fabricShowSwitch ID“1” 是此交换机的Domain ID (1-239)“fffc01” 是该交换机的内置端口IDWorldwide Name“10:00:00:60:69:50:16:d5” 是交换机的World Wide NameEnet IP Addr“198.190.1.223”是交换机的IP地址FC IP Addr如果使用，表示交换机跑在FC上的IP地址Name“Switch1” 表示交换机的名称Principal Switch (主交换机)光纤技术之中存在“主交换机”的概念.主交换机的设定目的是确定光纤交换机之间的优先权而不用追加外置软件包进行管理. 主交换机帮助调整Fabric并分配域标识.在Fabric之中只有一个主交换机. 在Fabric初始化过程之中, 主交换机为每个交换机分配8位Domain ID. 然后每个交换机使用这一地址作为为与其连接的每个N_Ports的地址的最前面8位. Fabric中发出请求的交换机即可以申请一个新的domain ID也可以保留其原有Domain ID. 如果主交换机因为任何原因发生故障, Fabric将产生一个新的选举进程推选出一个新的主交换机. 在Fabric中WWN最小的交换机将成为主交换机. 对于已经拥有主交换机的Fabric, 新加入并拥有最小WWN的交换机将不会生成选举进程, 直到现有主交换机停止工作(例如, 某人关闭了主交换机)。
