博科交换机安装配置手册
博科VDX数据中心交换机常用配置手册
博科VDX数据中心交换机产品常用配置手册Brocade Communications Systems2016年8月8日星期一文档信息修订记录文档审核/审批记录目录第一章博科VDX数据中心交换机介绍 (5)1.1. VDX系列数据中心交换机定位与简介 (5)1.2. VDX8770系列交换机介绍 (5)1.3. VDX6940系列交换机介绍 (7)1.4. VDX6740系列交换机介绍 (8)1.5. 操作手册拓扑图介绍 (9)第二章博科VDX系列交换机基本操作配置 (11)2.1. CLI命令行层次介绍和缺省用户名密码 (11)2.2. 软件版本升级单台-USB方式 (12)2.3. 申请与添加和删除许可-License (14)2.4. 用户模式和配置模式show的区别 (18)2.5. 设置用户名和密码 (18)2.6. 设置DNS服务器 (18)2.7. 设置日期时间和NTP服务器 (18)2.8. 远程管理服务配置 (19)2.9. 配置带外管理接口 (19)2.10. 配置SNMP (20)第三章博科VDX系列交换机VCS集群矩阵配置 (21)3.1. VCS矩阵部署模式介绍 (21)3.2. VCS矩阵配置步骤 (21)3.3. VCS矩阵管理 (24)第四章博科VDX系列交换机二层配置 (25)4.1. 二层VLAN创建 (25)4.2. 物理接口二层ACCESS相关配置 (25)4.3. 物理接口二层TRUNK相关配置 (25)4.4. 物理接口-VLAG端口捆绑聚合 (27)4.5. SPAN流量镜像 (30)4.6. SFLOW配置 (30)4.7. STP生成树相关配置 (30)第五章博科VDX系列交换机三层配置 (33)5.1. 三层VLAN子接口配置 (33)5.2. 冗余网关VRRP-E配置 (33)5.3. 静态路由配置 (34)5.4. OSPF路由配置 (35)5.5. VRF虚拟路由器配置 (37)第六章博科VDX系列交换机融合网配置 (39)6.1. FC-Fibre Channel配置 (39)6.2. FCOE配置 (41)6.3. AG-Access Gateway和FC ZONE配置 (42)第七章博科VDX系列交换机VXLAN配置 (44)7.1. 数据中心二层透传配置 (44)第一章博科VDX数据中心交换机介绍1.1.VDX系列数据中心交换机定位与简介博科VDX系列交换机是定位于企业数据中心网络，VDX支持集群化的部署和IP矩阵模式部署，VDX系列数据中心交换机包括三个系列，分别是：VDX6740主要用于接入-TOR，VDX6940用于矩阵核心SPINE、VDX8770用于矩阵核心SPINE。
博科Brocade交换机配置（学习资料）
设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。
Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。
Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。
能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。
不适合非专业人士使用。
WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。
视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。
能完成对单台交换机管理的大多数功能，适合大多数用户使用。
Fabric Manager对SAN网络中的交换机进行批量管理的工具。
能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。
方便SAN网络的统一管理。
SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。
通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。
博科交换机配置文档

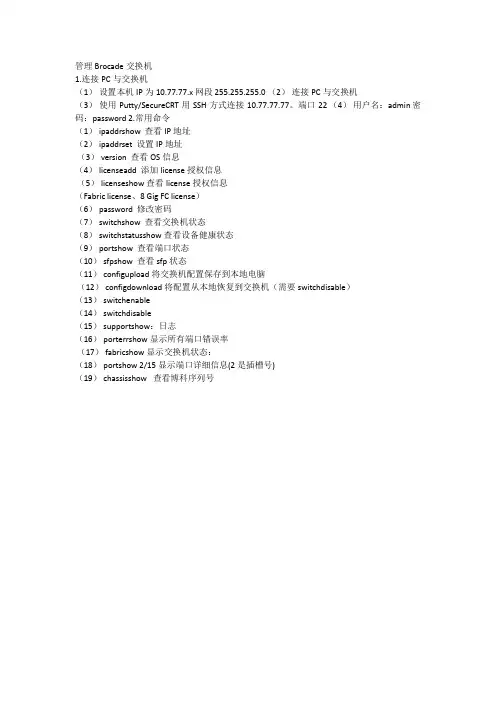

管理Brocade交换机
1.连接PC与交换机
（1）设置本机IP为10.77.77.x网段 255.255.255.0 （2）连接PC与交换机
（3）使用Putty/SecureCRT用SSH方式连接10.77.77.77。
端口22 （4）用户名：admin 密码：password 2.常用命令
（1） ipaddrshow 查看IP地址
（2） ipaddrset 设置IP地址
（3） version 查看OS信息
（4） licenseadd 添加license授权信息
（5） licenseshow 查看license授权信息
（Fabric license、8 Gig FC license）
（6） password 修改密码
（7） switchshow 查看交换机状态
（8） switchstatusshow 查看设备健康状态
（9） portshow 查看端口状态
（10） sfpshow 查看sfp状态
（11） configupload 将交换机配置保存到本地电脑
（12） configdownload 将配置从本地恢复到交换机（需要switchdisable）
（13） switchenable
（14） switchdisable
（15） supportshow：日志
（16） porterrshow显示所有端口错误率
（17） fabricshow显示交换机状态：
（18） portshow 2/15 显示端口详细信息(2是插槽号)
（19） chassisshow 查看博科序列号。
博科BROCADE交换机配置(详细)
与交换机交互,可以使用三种方式：串口以太网口光纤口缺省的串口参数是:9600，N，8，1缺省IP访问方式是：IP地址: 10.77。
77。
77用户名：admin密码：password时区: Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中,只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4。
1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2。
1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4。
0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具,它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n一条串口连接电缆DB9 （female-to-female）n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX：tipu Microsoft Windows® 环境之中–传输速率：9600bit/sec–数据位：8–校验位：None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令＃tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2。
博科光纤交换机安装手册
与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址： 10.77.77.77用户名： admin密码：password时区： Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN 的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n 一条串口连接电缆DB9 (female-to-female)n 使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u 安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
VDX6740基础配置文档
博科VDX交换机快速配置手册一、登录交换机1.1串口线连接Windows平台：传输速率：9600bit/sec数据位：8校验位：None停止位：1流控制：None1.2登录交换机➢用户级别VDX Switch > enable ------只能使用？、ping 和 show命令VDX Switch # ------查看交换机详细信息➢全局配置模式VDX Switch # configure terminalVDX Switch (config) # ------配置模式二、升级交换机固件1、给交换机配一个管理地址：VDX Switch # conf tVDX Switch # interface Management 1/0VDX Switch # ip address 10.77.77.76/242、使用FTP服务器升级固件VDX switch# firmware download interactivefirmware download interactiveServer name or IP address: 10.31.2.25File name:/users/home40/Builds/NOS_v5.0.0Protocol (ftp, scp, sftp): ftpUser:fvtPassword:**********Do manual download [y/n]:nSystem sanity check passed.Do you want to continue? [y/n]:y使用USB升级固件VDX Switch # usb onVDX Switch # usb dirVDX Switch # firmware download usb directory nos6.0.0 coldbootPerforming system sanity check...This command will cause a cold/disruptive reboot and will require that existing telnet, secure telnet or SSH sessions be restarted.Do you want to continue? [y/n]:yChecking conditions for downloading to 6.0.0System settings check passed (0).检查升级后的版本VDX Switch # show version三、调整时区+设置本地时间VDX Switch # clock timezone Asia/Shanghai (修改时区)VDX Switch # clock set 2015-05-21T16:10:00（设置本地时间）VDX Switch # show clockrbridge-id 1: 2015-05-21 15:56:10 Asia/Shanghai四、设置timeoutVDX Switch (config)# line vty exec-timeout 5 （设置超时时间为5分钟）VDX Switch (config-line-vty)# do show running-config line vtyline vtyexec-timeout 5!五、添加/移除license添加license：VDX Switch # license add licStr “*B H**********#“ （添加license）移除license：VDX Switch # license remove licStr “FCOE_BASE“ （移除license）六、设置登录密码VDX Switch(config)# username admin role admin password password enable true七、修改设备名称VDX Switch # conf tVDX Switch (config)# switch-attributes 1 host-name VDX6740 chassis-name VDX6740 八、关闭telnet：Switch（config）# telnet server shutdown在VCS模式中关闭telnet：Switch（config）#rbridge-id 3Switch (config-rbridge-id-3)# telnet server shutdown启用telnet：Switch （config）# no telnet server shutdown九、组建VCS逻辑机箱同一个VCS 中每台VDX具有不同的RB-id和相同的VCSID：VDX Switch # vcs rbridge-id 1 vcsid 12 logical-chassis enableVDX Switch # show fabric islports all十、修改principle switchVDX switch# configureVDX switch(config)# rbridge-id 5VDX switch(config-rbridge-id-5)# logical-chassis principal-priority 1VDX switch(config-rbridge-id-5)# endVDX switch# logical-chassis principal-switchover十一、创建VLANVDX Switch (config)# interface vlan 10VDX Switch (config)# interface TenGigabitEthernet 1/0/1-4VDX Switch (conf-if-te-1/0/1-4)# switchportVDX Switch (conf-if-te-1/0/1-4)# switchport mode accessVDX Switch（conf-if-te-1/0/1-4)# switchport access vlan 10十二、给VLAN配置IP地址VDX Switch (config)# rb 1VDX Switch (config-rbridge-id-1)# interface ve 10VDX Switch (config-rbridge-Ve-30)# ip address 172.168.2.19/24VDX Switch (config-rbridge-Ve-30)# no shutdown十三、配置生成树协议（STP/RSTP）VDX Switch (config)# protocol spanning-tree stp/rstpVDX Switch (config-stp)# bridge-priority 4096十四、配置多生成树(MSTP)VDX Switch (config)# protocol spanning-tree mstpVDX Switch (config-mstp)# instance 10 vlan 10-19VDX Switch (config-mstp)# instance 20 vlan 20-29VDX Switch (config-mstp)# instance 10 priority 4096VDX Switch (config)# interface TenGigabitEthernet 1/0/1-4VDX Switch (conf-if-te-1/0/1-4)# switchport mode trunkVDX Switch (conf-if-te-1/0/1-4)# switchport trunk allowed vlan allVDX Switch (conf-if-te-1/0/1-4)# int te 2/0/1-4VDX Switch (conf-if-te-2/0/1-4)# switchport mode trunkVDX Switch (conf-if-te-2/0/1-4)# switchport trunk allowed vlan all十五、配置vLAGVDX Switch (config)# interface Port-channel 10VDX Switch (config-Port-channel-10)# vlag ignore-splitVDX Switch (config-Port-channel-10)# switchportVDX Switch (config-Port-channel-10)# switchport mode trunkVDX Switch (config-Port-channel-10)# switchport trunk allowed vlan all VDX Switch (config-Port-channel-10)# no shutdownVDX Switch_1 (config)# int te 1/0/1VDX Switch (conf-if-te-1/0/1)# channel-group 10 mode active type standard VDX Switch_2 (conf-if-te-1/0/1)# int te 2/0/1VDX Switch （conf-if-te-2/0/1)# channel-group 10 mode active type standard 十六、配置静态路由静态路由不是全局参数，需要进入到每台设备上配置：VDX SWITCH (config)# rb 1VDX SWITCH (config-rbridge-id-1)# ip route x.x.x.x/x x.x.x.xVDX SWITCH (config)# rb 2VDX SWITCH (config-rbridge-id-2)# ip route x.x.x.x/x x.x.x.x十七、配置OSPFOSPF不是全局参数，需要进入到每台设备上配置：VDX SWITCH (conf)# rb 1VDX SWITCH (config-rbridge-id-1)# router ospfVDX SWITCH (config-router-ospf-vrf-default-vrf)# area 0VDX SWITCH (config-rbridge-id-1)# int ve 30VDX SWITCH (config-rbridge-Ve-30)# ip ospf area 0VDX SWITCH (config)# rb 2VDX SWITCH (config-rbridge-id-2)# router ospfVDX SWITCH (config-router-ospf-vrf-default-vrf)# area 0VDX SWITCH (config-router-ospf-vrf-default-vrf)# int ve 30 VDX SWITCH (config-rbridge-Ve-30)# ip ospf area 0十八、配置VRRP/VRRP-ERB1:VDX SWITCH (config)#rbridge 1VDX SWITCH (config)#protocol vrrp-extendedVDX SWITCH (config)#interface ve 30VDX SWITCH (config)#vrrp-extended-group 30VDX SWITCH (config)#priority 125VDX SWITCH (config)#advertise-backup enableVDX SWITCH (config)#preempt-mode enableVDX SWITCH (config)# short-path-forwarding revert-priority 90 VDX SWITCH (config)#vritual-ip 172.168.2.100VDX SWITCH (config)#track ten 1/0/6 priority 20VDX SWITCH (config)#enableRB2:VDX SWITCH (config)#rbridge 2VDX SWITCH (config)#protocol vrrp-extendedVDX SWITCH (config)#interface ve 30VDX SWITCH (config)#vrrp-extended-group 30VDX SWITCH (config)#priority 120VDX SWITCH (config)#advertise-backup enableVDX SWITCH (config)#preempt-mode enableVDX SWITCH (config)# short-path-forwarding revert-priority 90 VDX SWITCH (config)#vritual-ip 172.168.2.100VDX SWITCH (config)#track ten 2/0/6 priority 10VDX SWITCH (config)#enable十九、配置FlexportVDX SWITCH (config)# hardwareVDX SWITCH (config-hardware)# flexport 2/0/45VDX SWITCH (config-flexport-2/0/45)# flexport 2/0/46VDX SWITCH (config-flexport-2/0/46)# flexport 2/0/47VDX SWITCH (config-flexport-2/0/47)# flexport 2/0/48VDX SWITCH (config-hardware)# flexport 2/0/45VDX SWITCH (config-flexport-2/0/45)# type fibre-channelVDX SWITCH (config-flexport-2/0/45)# flexport 2/0/46VDX SWITCH (config-flexport-2/0/46)# type fibre-channel VDX SWITCH (config-flexport-2/0/46)# flexport 2/0/47 VDX SWITCH (config-flexport-2/0/47)# type fibre-channel VDX SWITCH (config-flexport-2/0/47)# flexport 2/0/48 VDX SWITCH (config-flexport-2/0/48)# type fibre-channel二十、QSFP breakout 配置VDX SWITCH (config)#interface fortygigabitethernet 1/0/49 VDX SWITCH (conf-if-fo-1/0/49)# shutdownVDX SWITCH (conf-if-fo-1/0/49)#exitVDX SWITCH (config)#hardwareVDX SWITCH (config-hardware)#connector 1/0/49VDX SWITCH (conf-if-fo-1/0/49)#sfp breakoutVDX SWITCH (conf-if-fo-1/0/49)#do reload二十一、设置syslog服务器VDX SWITCH (config)# logging syslog-server x.x.x.x二十、收集supportsave存放到到FTP服务器：VDX SWITCH (config)# copy support-interactiveServer Name or IP Address: 172.168.2.25Protocol (ftp, scp): ftpUser: adminPassword: *****Directory:/home/admin/supportVCS support [y/n]? (y): y存放到到USB：switch# usb onUSB storage enabledswitch# usb dirfirmwarekey\ 0B 2010 Aug 15 15:13support\ 106MB 2010 Aug 24 05:36support1034\ 105MB 2010 Aug 23 06:11config\ 0B 2010 Aug 15 15:13firmware\ 380MB 2010 Aug 15 15:13Available space on usbstorage 74%switch# copy support usb directory support。
博科交换机操作手册（完整资料）.doc
博科交换机操作⼿册（完整资料）.doc此⽂档下载后即可编辑B24 交换机操作⼿册⼀、基本配置操作1. 连接到B241.1、SSH说明：交换机管理的最基本⽅法，通过命令⾏的⽅式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理⼯作。
能完成对单台交换机管理的所有功能。
连接⽅法：⽤SSH⼯具通过B24 IP地址登陆。
默认⽤户：admin，默认密码：password。
1.2、Web Tools说明：图形界⾯的管理⼯具，通过浏览器对交换机完成管理⼯作。
视觉效果⽐Telnet好很多，并且在性能监视时能提供多种视图。
能完成对单台交换机管理的⼤多数功能。
连接⽅法：在浏览器上输⼊B24的IP地址。
默认⽤户：admin，默认密码：password。
1.3、串⼝管理说明：通过串⼝线连接到B24交换机的串⼝上进⾏管理连接⽅法：使⽤串⼝线连接B24和笔记本/⼯作站的串⼝，打开“超级终端”，配置如下：Bits per second: 9600Data bits: 8Parity: NoneStop bits: 1Flow control: None当超级终端停⽌报告信息，按“Enter”显⽰login信息，默认⽤户：admin，默认密码：password。
2. 设置IP地址B24默认IP地址为：10.77.77.77/24.设置交换机IP地址：> ipaddrsetEthernet IP Address [10.77.77.77]: 192.56.211.5Ethernet Subnetmask [255.255.255.0]:Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]:DHCP [Off]:显⽰交换机的IP> ipaddrshow3. 设置默认账号密码B24交换机有两个默认的账号，admin和user账号。
Brocade（博科）光纤交换机初始配置向导
Brocade（博科）光纤交换机初始配置向导Brocade光纤交换机SW200E初始配置向导一．配置管理口IP地址将光纤交换机和管理机（这里以Win2k3为例）通过直连串口线（Female to Female）连接；将它们的网口都连接到以太网中(若无交换机，可采取直接连接)。
在管理机中，使用超级终端，登陆交换机，依次步骤见如下：默认取值即可：以用户名admin，密码password登陆：ipaddrset命令设置IP，ipaddrshow命令查看所设IP：二．使用交换机的Web Tools来管理交换机为了使用IE浏览器登陆交换机Web界面，需要在管理机上安装Java运行环境：配置管理机的IP与光纤交换机的管理IP地址在同一网段：IE浏览器中输入交换机IP地址：Web Tools主页：点击Name Server可以查看目前连接到交换机端口上的设备：如图可看出：存储设备的一个端口连接到端口0，而主机上的一块Qlogic HBA卡连接到端口7，它们的WWPN正如图中所示：三．配置交换机的ZONING以下内容，以某主机上的一块HBA卡和AX150上SPA的0端口作为连接到交换机的端口，划分ZONING，点击Zone Admin：输入用户名admin，密码password：EMC推荐使用WWN Zoning，View菜单中进行选择：1．首先定义zone中成员的别名，便于配置和管理。
选择Alias标签页（注意其中红色框，此处可新建，删除或重命名Alias），这里我们选择Create：设置主机HBA的Alias为“HBA1”：将“HBA1”与HBA卡的WWPN进行绑定，选中WWPN后，点击“Add Member >”：如下所示，WWPN已经到达右边框：同样方式创建存储端SPA上端口0的Alias：2．接着需要定义zone，选择Zone标签页（注意其中红色框，此处可新建，删除或重命名Zone），这里我们选择Create：创建zone1：对于zone1，将其上所定义的Alias，都加到zone1中，点击“Add Member >”即可：3．最后需要定义zone配置文件，选择Config标签页（注意其中红色框，此处可新建，删除或重命名Config），这里我们选择Create：新建config1配置文件：在此配置文件中，将其上所配置的zone1进行加入，点击“Add Member >”即可：此时需要将zone的配置文件生效，选择“Action”中的“Enable Config...”即可：选择config1文件，点击OK：四．查看交换机的License在如下的Admin界面，可以进行交换机端口，license信息和设置相关参数：。
博科光纤交换机各种参数配置
Brocade FC Switch 参数配置一、brocade交换机的管理方式PC用网线或者串口线连接光交来管理交换机串口管理对于windows的系统，串口参数如下传输速率: 9600bit/sec数据位: 8校验位: None停止位: 1流控制: None对于UNIX环境串口线连接好输入命令# tip /dev/ttyb –9600图形界面管理提供基于HTTP的交换机管理界面在每台交换机上通过许可证激活为Fabric Manager所必需支持的操作系统–WindowsXP，7，2008，–Solaris 2.7, 2.8浏览器–Netscape 4.77及后续版本–Windows Internet Explorer 5.5 with Service Pack 2以上版本 需要java运行环境1.6以太网管理方式在IE（浏览器）输入http://10.77.77.77可进入web管理页面进行管理配置用户类型admin: 可以执行所有的命令并查看交换机状态和修改交换机的配置user: 执行Show命令来查看交换机的状态root: Linux底层超级用户factory: 出厂配置用户密码修改以admin身份执行passwd命令会显示每个用户，可以依次修改他们的密码初次登录, 系统将提示修改缺省口令, 用户可以修改root, admin, user和factory的缺省口令.使用passwd命令修改口令passwd ["user"]“user”可以修改自己的口令, 系统将提示输入旧的口令, 然后可以输入新口令.admin可以修改user和factory的口令, 系统提示输入旧的口令.root可以修改admin, user和factory 的口令, 系统不提示输入旧口令.二、交换机常用命令ipAddrShow–显示交换机的IP设置swd77:admin> ipaddrshowEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: noneDHCP: OffipAddrSet–为交换机设置IP地址swd77:admin> ipaddrsetEthernet IP Address: 192.168.2.4Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: 192.168.2.1DHCP: Off显示和设置Switch 名字switchname “switchname” 1 – 15字符显示和设置Switch 日期和时间date“mmddHHMMyy”时钟同步V4.x/5.x/6.x支持交换机时钟和NTP服务器同步,指定NTP服务器的方法:tsClockServer“137.92.140.80”显示和设置系统时区tstimezone [houroffset [, minuteoffset]]显示和设置Telnet Timeout时间timeout10 10分钟设置Quiet Modequietmode0|1 0 disable quitemode, 命令执行输出到屏幕,1 enable quitemode, 命令无输出.激活端口portenable [slotnumber/]portnumber禁用端口portdisable [slotnumber/]portnumber查看微码版本VersionFirmwareshow查看交换机的状态Switchstatusshow查看switch配置参数switch:admin> configshowRSCN.end-device.TransmissionMode:0alpaList:1boot.device:feiboot.file:/usr/switch/firmwareboot.gateway.ipa:192.168.147.172boot.ipa:192.168.147.172:ffffff00boot.mac:10:00:00:60:69:80:04:22:ter172boot.server.ipa::hoster:userdiag.loopID:125……………修改switch 配置信息switchdisableconfigure(建议在修改参数前备份系统配置)三、备份与恢复配置1、备份2、恢复注意：config U ploadconfig D ownlaod 是大写的3、恢复出厂设置使用configDefault命令来恢复交换机的初始的参数(注意：必须先执行SwitchDisable命令)下列参数将保持不变(不受ConfigDeault所干涉）Switch NameWorld Wide NameEthernet MAC address, IP address, Subnet, Gateway 配置SNMP配置Zoning配置Licenses配置。
（完整版）博科光纤交换机基本配置
（完整版）博科光纤交换机基本配置博科 300光交换配置⼿册1.设备⽰意图2.配置准备Brocade交换机采⽤B/S架构，远程客户端通过交换机以太⽹管理端⼝实现对交换机的监控及配置。
在配置之前⾸先要在客户端安装JAVA运⾏环境JRE。
3.设备配置修改客户端IP地址与交换机为同⼀⼦⽹10.77.77.100；打开浏览器输⼊http://10.77.77.77按下回车后会弹出登陆对话框；户名：admin 密码：password备注：admin: 可以执⾏所有的命令并查看交换机状态和修改交换机的配置user: 执⾏Show命令来查看交换机的状态?改变密码以admin⾝份执⾏passwd命令会显⽰每个⽤户，可以依次修改他们的密码4.常⽤配置命令1)Tip: 可使⽤下⾯的命令来检查Fabric OS的版本sw:admin> version Kernel: 5.3.1 Fabric OS: v3.0.2cMade on: Thu Apr 19 12:02:15 PDT 2002 Flash: Thu Apr 19 12:04:03 PDT 2002 BootProm: T ue Apr 26 18:33:23 PST 2002 2)ipAddrShow –显⽰交换机的IP设置sw:admin> ipAddrShowEthernet IP Address: 10.77.77.77 Ethernet Subnetmask: 255.255.255.0 Fibre Channel IP Address: none Fibre Channel Subnetmask: none Gateway Address: 0.0.0.0 ? ipAddrSet3)为交换机设置IP地址sw:admin> ipAddrSetEthernet IP Address [10.77.77.77]: 192.168.66.107 Ethernet Subnetmask [0.0.0.0]: 255.255.255.0 Fibre Channel IP Address [none]: Fibre Channel Subnetmask [none]: Gateway Address [172.17.1.1]:Set IP address now? [y = set now, n = next reboot]: y ? sw2:4)显⽰交换机配置admin> switchShowswitchName: sw2 switchType: 9.1 switchState: Online switchMode: Native switchRole: Subordinate switchDomain: 97 switchId: fffc61switchWwn: 10:00:00:60:69:04:23:03 switchBeacon: OFFport 0: id 2G No_Light port 1: id 2G No_Light port 2: id 2G No_Light port 3: id 2G No_Lightport 4: id 2G Online F-Port 10:00:00:00:c9:20:d0:99 port 5: id 2G No_Lightport 6: id N2 Online E-Port 10:00:00:60:69:50:3e:1b “sw2” (downstream)port 7: id 1G Online L-Port 8 Private, 2 phantom port 8: id 1G No_Light port 9: id N2 No_Light port 10: id 2G No_Light port 11: id N1 Online port 12: id 2G No_Lightport 13: id 2G Online E-Port 10:00:00:60:69:50:02:73 “sw8" (upstream) (Trunk master)port 14: id N2 No_Light5)显⽰交换机运⾏状态admin> switchstatusshowSwitch Health Report Report time: 06/22/2015 07:53:50 AMSwitch Name: adminIP address: 192.168.99.9SwitchState: HEALTHYDuration: 00:05Power supplies monitor HEALTHYTemperatures monitor HEALTHYFans monitor HEALTHYFlash monitor HEALTHYMarginal ports monitor HEALTHYFaulty ports monitor HEALTHYMissing SFPs monitor HEALTHYFabric Watch is not licensedDetailed port information is not included6)显⽰交换机配置信息admin> cfgshowDefined configuration:cfg: cfg_1 a750l1_vtl12; b750l1_v7000; b750l2_v7000; b750l2_vtl12; ha1;vm1l_v7000; vm2l_v7000; vm3l_v7000; vtape; xenserver_a;xenserver_bzone: a750l1_vtl121,2; 1,20; 1,21; 1,22; 1,23zone: b750l1_v70001,0; 1,1; 1,2zone: b750l2_v70001,0; 1,1; 1,3zone: b750l2_vtl121,3; 1,20; 1,21; 1,22; 1,23zone: ha1 1,2; 1,3zone: vm1l_v70001,0; 1,1; 1,4zone: vm2l_v70001,0; 1,1; 1,5zone: vm3l_v70001,0; 1,1; 1,6zone: vtape 1,20; 1,21; 1,22; 1,23zone: xenserver_a1,0; 1,1; 1,8zone: xenserver_b1,0; 1,1; 1,77)备份交换机配置admin> configuplocadadmin> Protocol (scp or ftp):ftp （输⼊协议,如果你是FTP就输⼊FTP）admin> host: （FTP服务器地址：192.168.99.100）admin> user name: （⽤户名）admin> filename: 备份⽂件名称admin> password: 密码8)已有备份⽂件还原admin> switchdisable 停⽤交换机所有交换端⼝admin>configdownloadadmin>Protocol (scp or ftp):ftpadmin>Server Name or IP Address [host]:admin>User Name [user]:admin>File Name [config.txt]:config.txt.........admin>Do you want to continue [y/n]:yadmin>Password:admin>reboot9)划分zone定义：zone是当你有不同平台的主机连到SAN上时，⽤来隔离不同主机对磁盘阵列的存取，严格⼀点的，任何⼀台主机连到交换机访问任何⼀个存储设备都要作zone。
博科SAN存储交换机安装配置文档
Brocade 300交换机配置文档Brocade 300是一款吞吐量为8 Gbit/秒的光纤通道交换机，是专为小型SAN或大型SAN边缘而设计的经济型入门级解决方案。
中小型企业借助此解决方案可以简化IT基础设施、增强系统性能、最大程度地发挥虚拟服务器部署的价值、降低总体存储成本。
Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，对于设备来说是透明的。
这里的区域划分都是在Brocade交换机上完成的，划分区域的工作对于主机和存储设备来说都是透明的，在他们上面不需要进行任何配置。
他们会以为SAN网络中只有Zone中的几台设备，根本没有其他的设备存在。
交换机zone规划说明：交换机端口说明nnnnnnwt noHS以太网管|应用服理端口 务器1Brocade 交换机采用B/S 架构，远程客户端通过交换机以太网管 理端口实现对交换机的监控及配置。
在配置之前首先要在客户端安装JAVA 运行环境JRE 1、 首先从ORAC 官方网站上下载最新版本JREjre-6u22-w in dows-i586.exe，双机安装服务器i 数据库 服务器2存储控 制器A 存储控制器BIU Ml I>K>J点击安装软件安装过程点击关闭完成安装2、修改本机IP地址与交换机为同一子网，打开浏览器输入：http://10.77.77..77 按下回车后会弹出登陆对话框，输入用户名：admin 密码：passwordqrhb.lw-r - ■bRiUl* Pi■■列HK里凹*j" 11/T*I >.cURplFrTr fe1^ | W Ld£i&划S+4 - ES也另国和罷勺下片aa.M 学耐诽U>rw0 Ssw? I O T««p 0 Rww* O 5 *B MW«2圧4 ■■!■“ WFihig Ti由■View 叶MmH |Mftf77 ■SwtcnuH-lc> | 的Li・l i^slilad 赶*Jfl* —-fl 71 Td lt !=■•«■ 3« GVT-H» oa .日Mtchhan* VW ITTS UM怜MOVFjbrE E5 vanitn vd3 In&M1H. O itfei)WWW MHiHiEi icisi bcbiT TK- ?t2Rcta Prvnp^E**ttWTMiFilw-wIP^I I0T7T7TT^■"個IM rKVftm 那2552SMLtml Pe4 □ HIMB IWIH P1^ hfWKH f£S^CiM NUM H M*PTE PH rwnul: hcna曰7nn«FIT时R■号^AfYtgmvhEF曰ffllWFMftVlQKV^ Wf* BWHiMH KJKJiinjWwirii nuitai fiML^#nH>0曰mw5LWH4 ▼=±g Z larrn.JT | 心 U*r MM | 弘B M H*W n?flT - T-s? C^->la 白聖1S②-■ W下呼:iMCfl 登陆后界面配强dTT - S«ne ld*i hisrlxtiLi nELiiicZiSfKS□ iWw »RMftu^ Vi^w * 售縮IV创• DuttsCM 加海鸟加印CIWiM心《Zm ZOrt C«1 肾■ HnvAte点击Zone Admin 进入zo ne 的配置界面aui£ 2(W>fckTnmc Is 曲M Z OHEShMtkhMti 1^41II柳叶胛阳霸Bl i.mru-ftfijD aiHHi 1!l2fU-ft<t l HD:<]1MH| i.iJiuJ^tPO：QiKni 1.l4nPSrtJ® «lWl I.ISfU-ftdfD aiKffill lJfifU-ftrt.FDaiKTMl 1J?|U-ftwLPO: aiKAl l.mm-PsrtW Q1WI USfLkAMl.PD aiMDOl1,MfU-ftrtlRD： aiBHMI UUU-ftwfJO: QlMl 個皿i附QiKC4l_ 1ZMU-MJD aiNXMi 0 fiS'Mtts■器D™«)3 6& U^CH^rfWfta 旳H加匚邮WJWI：H活越GO凸佃址悍Hralal Rflcka^ 3Qb621鳥MBWtefiRK*BrtSttPIHr呻i n>* 清御闻御芦箫H! HfewteillUwdSODI 43BOK：3fr££U H 洛冈RflCtaM QSKMltl在zone的配置界面可以看到交换机的各个端口信息和wwn网络信息{i b j5wdi± Ccrand H MM戸Zm 刚石opened j| 十一胃动前沖箔皈爼師也«LaHkH Rftmiui Inn F A M C …D W Fmc Prvteflauui H UBOMM I Tati in.TTT777 AIM Uierfidm Hrte idnn 于1i fit倩tfa|昭{甜30 siJsiTlE^lw*r hli.. | CEJK- 1!S _ W ndH・T曲帥加|国nE・3“虹诚苣』毁■©・Q下牛口诃Cii阿机聊E薛彷亡曲EffMSrt Zm COflliff gbi 旳Zcnng VodHSdMZZDTKlTrjrtfk ItciiiiDfl ZonciHEfie-VertexA#Ue^ier>iiCun-rt Wffln F*^Vtw牯EM«Wv Zonv Confi|E 护俺片CWT< UH&qH上网Jkl存kid #融鼬:+-JI H划曲咼咼茅器L^KlBg pitiwim twiFibnc. D»w F nst V-JT-Sp^n： Tprt1 H.f?.f?.T? Ana Liwrtnw RHt：B*T g：!i ?fft| ,±f 扌』"3.A”"U“lE4rbB | ^1 C8 JM - IE|昨口网fbT*血|[国uxFT - IIM AhiMI兰d童■©・*下邙]?：i.<] Vsntef Sdetixfi LslB□B3、配置zone点击New Zone输入一个新建zone的名称“ cjappT点击Add Members 将2 （连接存储控制器 A ）端口、3 （连接存储控 制器B ）端口、4 （连接应用服务器1号机HBA 卡）端口添加到右方 的 zone members 中。
博科交换机操作手册资料讲解
5.
设置命令：
switchname“newname”
Newname为要设置的新交换机名
switch:admin> switchname “switch62”
Committing configuration...
Done.
switch62:admin>
6.
禁用交换机：
SwitDisable
Please change your passwords now.
for user - factory
Changing password for factory
Enter new password: *****
Password changed.
Saving password to stable storage.
如果被设置的账号的权限小于当前账号，那么不需要输入被设置的账号的旧密码，反之，则系统会提示输入被设置账号的mmddHHMMyy”
参数描述：
mm:：代表月份、设置值为01到12
dd：代表日期，设置值为01到31
hh：代表时间，设置值从00到23
MM：代表分钟，设置值从00到59
for user - root
Changing password for root
Enter new password: *****
Password changed.
Saving password to stable storage.
Password saved to stable storage successfully.
Fibre Channel Subnetmask [none]:
Gateway IP Address [none]:
博科交换机操作手册(完整资料).doc
此文档下载后即可编辑B24 交换机操作手册一、基本配置操作1. 连接到B241.1、SSH说明：交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。
能完成对单台交换机管理的所有功能。
连接方法：用SSH工具通过B24 IP地址登陆。
默认用户：admin，默认密码：password。
1.2、Web Tools说明：图形界面的管理工具，通过浏览器对交换机完成管理工作。
视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。
能完成对单台交换机管理的大多数功能。
连接方法：在浏览器上输入B24的IP地址。
默认用户：admin，默认密码：password。
1.3、串口管理说明：通过串口线连接到B24交换机的串口上进行管理连接方法：使用串口线连接B24和笔记本/工作站的串口，打开“超级终端”，配置如下：Bits per second: 9600Data bits: 8Parity: NoneStop bits: 1Flow control: None当超级终端停止报告信息，按“Enter”显示login信息，默认用户：admin，默认密码：password。
2. 设置IP地址B24默认IP地址为：10.77.77.77/24.设置交换机IP地址：> ipaddrsetEthernet IP Address [10.77.77.77]: 192.56.211.5Ethernet Subnetmask [255.255.255.0]:Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]:DHCP [Off]:显示交换机的IP> ipaddrshow3. 设置默认账号密码B24交换机有两个默认的账号，admin和user账号。
博科BROCADE交换机配置(详细)
与交换机交互,可以使用三种方式：串口以太网口光纤口缺省的串口参数是:9600，N，8，1缺省IP访问方式是：IP地址: 10.77。
77。
77用户名：admin密码：password时区: Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中,只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4。
1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2。
1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4。
0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具,它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n一条串口连接电缆DB9 （female-to-female）n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX：tipu Microsoft Windows® 环境之中–传输速率：9600bit/sec–数据位：8–校验位：None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令＃tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2。
