电力电子期末试卷及答案
电力电子技术期末考试试题及答案
电力电子技术试题第1章 电力电子器件 1.电力电子器件一般工作在__开关__状态。
2.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
3.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _双极型器件_ 、_复合型器件_三类。
4.电力二极管的工作特性可概括为_正向电压导通，反相电压截止_。
5.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。
6.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
7.GTO 的__多元集成__结构是为了便于实现门极控制关断而设计的。
8.MOSFET 的漏极伏安特性中的三个区域与GTR 共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
9.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
10.在如下器件：电力二极管（Power Diode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电力晶体管（GTR ）、电力场效应管（电力MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET ，属于电压驱动的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。
电力电子技术期末考试试题含答案
电力电子技术试题第1章 电力电子器件1.电力电子器件一般工作在__开关__状态。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。
8.晶闸管的根本工作特性可概括为 __正向电压门极有触发那么导通、反向电压那么截止__ 。
18.在如下器件：电力二极管〔Power Diode 〕、晶闸管〔SCR 〕、门极可关断晶闸管〔GTO 〕、电力晶体管〔GTR 〕、电力场效应管〔电力MOSFET 〕、绝缘栅双极型晶体管〔IGBT 〕中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET ，属于电压驱动的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。
2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是 绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 ；第2章 整流电路1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O_。
2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O_ ，其承受的最大正反向电压均为_22U __，续流二极管承受的最大反向电压为__22U _〔设U 2为相电压有效值〕。
3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O_，单个晶闸管所承受的最大正向电压和反向电压分别为__222U 和_22U ；带阻感负载时，α角移相范围为_0-90O_，单个晶闸管所承受的最大正向电压和反向电压分别为__22U _和__22U _；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。
(完整版)电力电子期末试题.及答案
1．晶闸管导通的条件是什么？导通后流过晶闸管的电流由什么决定？晶闸管的关断条件是什么？如何实现？晶闸管导通与阻断时其两端电压各为多少？解：晶闸管导通的条件是：晶闸管阳极和阴极之间加正向阳极电压。
门极和阴极之间加适当的正向阳极电压。
导通后流过晶闸管的电流由主电路电源电压和负载大小决定。
晶闸管的关断条件是：阳极电流小于维持电流。
关断晶闸管可以通过降低晶闸管阳极－阴极间电压或增大主电路中的电阻。
晶闸管导通时两端电压为通态平均电压（管压降），阻断时两端电压由主电路电源电压决定。
2．调试图所示晶闸管电路，在断开负载R d测量输出电压U d是否可调时，发现电压表读数不正常，接上R d后一切正常，请分析为什么？习题2图解：当S断开时，由于电压表内阻很大，即使晶闸管门极加触发信号，此时流过晶闸管阳极电流仍小于擎住电流，晶闸管无法导通，电流表上显示的读数只是管子漏电流形成的电阻与电压表内阻的分压值，所以此读数不准。
在S合上以后，Rd介入电路，晶闸管能正常导通，电压表的读数才能正确显示。
3．画出图1-35所示电路电阻R d上的电压波形。
图1-35 习题3图解：4．说明晶闸管型号KP100-8E代表的意义。
解：KP100-8E表示额定电流100A、额定电压8级（800V、通态平均电压组别E（0.7＜U T≤0.8）普通晶闸管。
5．晶闸管的额定电流和其他电气设备的额定电流有什么不同？解：由于整流设备的输出端所接负载常用平均电流来衡量其性能，所以晶闸管额定电流的标定与其他电器设备不同，采用的是平均电流，而不是有效值，又称为通态平均电流。
所谓通态平均电流是指在环境温度为40℃和规定的冷却条件下，晶闸管在导通角不小于170°电阻性负载电路中，当不超过额定结温且稳定时，所允许通过的工频正弦半波电流的平均值。
6．型号为KP100－3、维持电流I H＝3mA的晶闸管，使用在习题图所示的三个电路中是否合理？为什么（不考虑电压、电流裕量）？习题6图解：（a）图的目的是巩固维持电流和擎住电流概念，擎住电流一般为维持电流的数倍。
电力电子技术期末考试试题及答案
电力电子复习姓名：***电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态;2.在通常情况下,电力电子器件功率损耗主要为__通态损耗__,而当器件开关频率较高时,功率损耗主要为__开关损耗__;3.电力电子器件组成的系统,一般由__控制电路__、_驱动电路_、_主电路_三部分组成,由于电路中存在电压和电流的过冲,往往需添加_保护电路__;4.按内部电子和空穴两种载流子参与导电的情况,电力电子器件可分为_单极型器件_、_双极型器件_、_复合型器件_三类;5.电力二极管的工作特性可概括为_承受正向电压导通,承受反相电压截止_;6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_;7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗;8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__ ;9.对同一晶闸管,维持电流IH与擎住电流IL在数值大小上有IL__大于__IH ;10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为,UDSM_大于__Ubo;11.逆导晶闸管是将_二极管_与晶闸管_反并联_如何连接在同一管芯上的功率集成器件;的__多元集成__结构是为了便于实现门极控制关断而设计的;的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系,其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__;14.电力MOSFET 的通态电阻具有__正__温度系数;的开启电压UGEth 随温度升高而_略有下降__,开关速度__小于__电力MOSFET ;16.按照驱动电路加在电力电子器件控制端和公共端之间的性质,可将电力电子器件分为_电压驱动型_和_电流驱动型_两类;的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数, 在1/2或1/3额定电流以上区段具有__正___温度系数;18.在如下器件：电力二极管Power Diode 、晶闸管SCR 、门极可关断晶闸管GTO 、电力晶体管GTR 、电力场效应管电力MOSFET 、绝缘栅双极型晶体管IGBT 中,属于不可控器件的是_电力二极管__,属于半控型器件的是__晶闸管_,属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _,属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _,属于复合型电力电子器件得有 __ IGBT _；在可控的器件中,容量最大的是_晶闸管_,工作频率最高的是_电力MOSFET ,属于电压驱动的是电力MOSFET 、IGBT _,属于电流驱动的是_晶闸管、GTO 、GTR _;第2章 整流电路1.电阻负载的特点是_电压和电流成正比且波形相同_,在单相半波可控整流电阻性负载电路中,晶闸管控制角α的最大移相范围是_0-180O _; 2.阻感负载的特点是_流过电感的电流不能突变,在单相半波可控整流带阻感负载并联续流二极管的电路中,晶闸管控制角α的最大移相范围是_0-180O ,其承受的最大正反向电压均为2,2设U 2为相电压有效值;3.单相桥式全控整流电路中,带纯电阻负载时,α角移相范围为__0-180O_,222；带阻感负载时,α角移相范围为_0-90O _,单个晶闸管所承受的最大正向电压和反向电压分22；带反电动势负载时,欲使电阻上的电流不出现断续现象,可在主电路中直流输出侧串联一个_平波电抗器_;4.单相全控桥反电动势负载电路中,当控制角α大于不导电角时,晶闸管的导通角=_π-α-_； 当控制角小于不导电角时,晶闸管的导通角=_π-2_;5.电阻性负载三相半波可控整流电路中,晶闸管所承受的最大正向电压UFm 等2,晶闸管控制角α的最大移相范围是_0-150o _,使负载电流连续的条件为o 30≤αU2为相电压有效值;6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _,当它带阻感负载时,的移相范围为__0-90o _;7.三相桥式全控整流电路带电阻负载工作中,共阴极组中处于通态的晶闸管对应的是_最高__的相电压,而共阳极组中处于导通的晶闸管对应的是_最低_的相电压；这种电路角的移相范围是_0-120o _,u d 波形连续的条件是o 60≤α;8.对于三相半波可控整流电路,换相重迭角的影响,将使用输出电压平均值__下降_;9.电容滤波单相不可控整流带电阻负载电路中,空载时,2,随负载加重Ud 逐渐趋近于 U 2_,通常设计时,应取RC≥,此时输出电压为Ud ≈U 2为相电压有效值,T 为交流电源的周期;10.电容滤波三相不可控整流带电阻负载电路中,电流 id 断续和连续的;11.实际工作中,整流电路输出的电压是周期性的非正弦函数,当从0°～90°变化时,整流输出的电压ud的谐波幅值随的增大而_增大_,当从90°～180°变化时,整流输出的电压 ud 的谐波幅值随的增大而_减小_;12.逆变电路中,当交流侧和电网连结时,这种电路称为_有源逆变_,欲实现有源逆变,只能采用__全控_电路；对于单相全波电路,当控制角 0<<时,电路工作在__整流_状态；时,电路工作在__逆变_状态;13.在整流电路中,能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等可控整流电路均可,其工作在有源逆变状态的条件是_有直流电动势,其极性和晶闸管导通方向一致,其值大于变流器直流侧平均电压_和__晶闸管的控制角> 90O,使输出平均电压U d为负值_;14.晶闸管直流电动机系统工作于整流状态,当电流连续时,电动机的机械特性为一组_平行的直线,当电流断续时,电动机的理想空载转速将_抬高_,随的增加,进入断续区的电流_加大_;15.直流可逆电力拖动系统中电动机可以实现四象限运行,当其处于第一象限时,电动机作_电动__运行,电动机_正__转,正组桥工作在_整流_状态；当其处于第四象限时,电动机做_发电_运行,电动机_反转_转,___正_组桥工作在逆变状态;16.大、中功率的变流器广泛应用的是_晶体管__触发电路,同步信号为锯齿波的触发电路,可分为三个基本环节,即_脉冲的形成与放大__、_锯齿波的形成与脉冲移相_和_同步环节_;第3章直流斩波电路1.直流斩波电路完成得是直流到_直流_的变换;2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_;3.斩波电路有三种控制方式：_脉冲宽度调制PWM_、_频率调制_和_t on 和T都可调,改变占空比混合型;4.升压斩波电路的典型应用有_直流电动机传动_和_单相功率因数校正_等;5.升降压斩波电路呈现升压状态的条件为__)(15.0为导通比αα<<______;斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__;斩波电路和Zeta 斩波电路具有相同的输入输出关系,所不同的是：_ Sepic 斩波电路_的电源电流和负载电流均连续,_ Zeta 斩波电路_的输入、输出电流均是断续的,但两种电路输出的电压都为__正_极性的 ;8.斩波电路用于拖动直流电动机时,降压斩波电路能使电动机工作于第__1__象限,升压斩波电路能使电动机工作于第__2__象限,_电流可逆斩波电路能使电动机工作于第1和第2象限;9.桥式可逆斩波电路用于拖动直流电动机时,可使电动机工作于第_1、2、3、4_象限;10.复合斩波电路中,电流可逆斩波电路可看作一个_升压_斩波电路和一个__降压_斩波电路的组合；多相多重斩波电路中,3相3重斩波电路相当于3个__基本__斩波电路并联;第4章 交流—交流电力变换电路1.改变频率的电路称为_变频电路_,变频电路有交交变频电路和_交直交变频_电路两种形式,前者又称为_直接变频电路__,后者也称为_间接变频电路_;2.单相调压电路带电阻负载,其导通控制角的移相范围为_0-180O_,随的增大, Uo_降低_,功率因数_降低__;3.单相交流调压电路带阻感负载,当控制角＜=arctanL/R 时,VT1的导通时间_逐渐缩短_,VT2的导通时间__逐渐延长_;4.根据三相联接形式的不同,三相交流调压电路具有多种形式,TCR属于_支路控制三角形_联结方式,TCR的控制角的移相范围为_90O-180O_,线电流中所含谐波的次数为_6k±1_;5.晶闸管投切电容器选择晶闸管投入时刻的原则是：_该时刻交流电源电压应和电容器预先充电电压相等_;6.把电网频率的交流电直接变换成可调频率的交流电的变流电路称为__交交变频电路_;7.单相交交变频电路带阻感负载时,哪组变流电路工作是由_输出电流的方向_决定的,交流电路工作在整流还是逆变状态是根据_输出电流方向和输出电压方向是否相同_决定的;8.当采用6脉波三相桥式电路且电网频率为50Hz时,单相交交变频电路的输出上限频率约为_20Hz__;9.三相交交变频电路主要有两种接线方式,即_公共交流母线进线方式_和_输出星形联结方式_,其中主要用于中等容量的交流调速系统是_公共交流母线进线方式_;10.矩阵式变频电路是近年来出现的一种新颖的变频电路;它采用的开关器件是_全控_器件；控制方式是_斩控方式__;1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管;2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步 ;3、多个晶闸管相并联时必须考虑均流的问题,解决的方法是串专用均流电抗器; ;4、在电流型逆变器中,输出电压波形为正弦波波,输出电流波形为方波;5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V 伏、额定有效电流为100A安;6、180°导电型三相桥式逆变电路,晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路,晶闸管换相是在_不同桥臂上的元件之间进行的;7、当温度降低时,晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时,晶闸管的触发电流会下降、、正反向漏电流会增加 ;8、在有环流逆变系统中,环流指的是只流经两组变流器之间而不流经负载的电流;环流可在电路中加电抗器来限制;为了减小环流一般采用控制角α= β的工作方式;9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降 ;写出四种即可10、逆变器按直流侧提供的电源的性质来分,可分为电压型型逆变器和电流型型逆变器,电压型逆变器直流侧是电压源,通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波,电压型三相桥式逆变电路的换流是在桥路的本桥元件之间换流,每只晶闸管导电的角度是180o度；而电流型逆变器直流侧是电流源,通常由可控整流输出在最靠近逆变桥侧是用电感滤波,电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流,每只晶闸管导电的角度是120o度;11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路;12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流;13、按逆变后能量馈送去向不同来分类,电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类;14、有一晶闸管的型号为KK200－9,请说明KK 快速晶闸管； 200表示表示200A,9表示900V;15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管;17、为了减小变流电路的开、关损耗,通常让元件工作在软开关状态,软开关电路种类很多,但归纳起来可分为零电流开关与零电压开关两大类;18、直流斩波电路在改变负载的直流电压时,常用的控制方式有等频调宽控制；等宽调频控制；脉宽与频率同时控制三种;19、由波形系数可知,晶闸管在额定情况下的有效值电流为ITn 等于倍ITAV,如果ITAV=100安培,则它允许的有效电流为157安培;通常在选择晶闸管时还要留出—2倍的裕量;20、通常变流电路实现换流的方式有器件换流,电网换流,负载换流,强迫换流四种;21、在单相交流调压电路中,负载为电阻性时移相范围是π→0,负载是阻感性时移相范围是πϕ→;22、在电力晶闸管电路中,常用的过电压保护有避雷器；阻容吸收；硒堆；压敏电阻；整流式阻容吸收等几种;23、;晶闸管的维持电流IH是指在温40度以下温度条件下,门极断开时,晶闸管从较大通态电流下降到刚好能保持导通所必须的最小阳极电流;25、普通晶闸管的图形符号是 ,三个电极分别是阳极A , 阴极K和门极G晶闸管的导通条件是阳极加正电压,阴极接负电压,门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流IH时,导通的晶闸管关断;27、绝缘栅双极型晶体管是以电力场效应晶体管栅极；作为栅极,以以电力晶体管集电极和发射极复合而成;28、在电力晶闸管电路中,常用的过电流保护有快速熔断器；电路串电抗器；过流时快速移相；直流快速开关；等几种;29、晶闸管的换相重叠角与电路的触发角α；变压器漏抗XB ；平均电流Id；电源相电压U2;等到参数有关;31、单相全波可控整流电路中,晶闸管承受的最大反向电压为22U;三相半波可控整流电路中,晶闸管承受的最大反向电压为26U;电源相电压为U232、要使三相全控桥式整流电路正常工作,对晶闸管触发方法有两种,一是用大于60o小于120o的宽脉冲,触发；二是用脉冲前沿相差60o的双窄脉冲触发;35、带平衡电抗器的双反星形电路,变压器绕组同时有两相相导电；晶闸管每隔60度换一次流,每只晶闸管导通120度,变压器同一铁心柱上的两个绕组同名端相反 ,所以以两绕组的电流方向也相反 ,因此变压器的铁心不会被磁化 ;36、三相桥式全控整流电路是由一组共阴极三只晶闸管和一组共阳极的三只晶闸管串联后构成的,晶闸管的换相是在同一组内的元件进行的;每隔60度换一次相,在电流连续时每只晶闸管导通120度;要使电路工作正常,必须任何时刻要有两只晶闸管同时导通,,一个是共阴极的,另一个是共阳极的元件,且要求不是不在同一桥臂上的两个元件;37、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角,用α表示;38、一般操作引起的过电压都是瞬时尖峰电压,经常使用的保护方法是阻容保护、而对于能量较大的过电压,还需要设置非线性电阻保护,目前常用的方法有压敏电阻和硒堆 ;39、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的;40、型号为KS100-8的元件表示双向晶闸管管、它的额定电压为800V、伏、额定电流为100A安;41、实现有源逆为的条件为要有一个直流逆变电源,它的极性方向与晶闸管的导通方向一致,其幅极应稍大于逆变桥直流侧输出的平均电压；逆变桥必须工作在β<90o即α>90o区间,使输出电压极性与整流时相反,才能把直流能量逆变成交流能量反送到交流电网;42、在由两组反并联变流装置组成的直流电机的四象限运行系统中,两组变流装置分别工作在正组整流状态、逆变状态、反组整流状态,逆变状态;43、有源逆变指的是把直流能量转变成交流能量后送给电网的装置;44、给晶闸管阳极加上一定的正向电压；在门极加上正向门极电压,并形成足够的门极触发电流,晶闸管才能导通;45、当负载为大电感负载,如不加续流二极管时,在电路中出现触发脉冲丢失时单相桥式半控整流桥,与三相桥式半控整流桥电路会出现失控现象;；46、三相半波可控整流电路,输出到负载的平均电压波形脉动频率为150 HZ 而三相全控桥整流电路,输出到负载的平均电压波形脉动频率为300；这说明三相桥式全控整流桥电路的纹波系数比三相半波可控流HZ电路电路要小;47、造成逆变失败的原因有逆变桥晶闸管或元件损坏,供电电源缺相,逆变角太小,触发脉冲丢失或未按时到达,等几种;48、晶闸管在触发开通过程中,当阳极电流小于掣住电流之前,如去掉触发脉冲脉冲,晶闸管又会关断;49、对三相桥式全控变流电路实施触发时,如采用单宽脉冲触发,单宽脉冲的宽度一般取90o度较合适；如采用双窄脉冲触发时,双窄脉冲的间隔应为60o 度;50、三相半波可控整流电路电阻性负载时,电路的移相范围0o--150o ,三相全控桥电阻性负载时,电路的移相范围0o--120o ,三相半控桥电阻性负载时,电路的移相范围0o~150 ;51、锯齿波触发电路的主要环节是由同步环节；锯齿波形成；脉冲形成；整形放大；强触发及输出环节组成;电力电子技术问答分析题1、晶闸管两端并联R、C吸收回路的主要作用有哪些其中电阻R的作用是什么R、C回路的作用是：吸收晶闸管瞬间过电压,限制电流上升率,动态均压作用;R的作用为：使L、C形成阻尼振荡,不会产生振荡过电压,减小晶闸管的开通电流上升率,降低开通损耗;、2、实现有源逆变必须满足哪两个必不可少的条件直流侧必需外接与直流电流Id同方向的直流电源E,其数值要稍大于逆变器输出平均电压Ud,才能提供逆变能量;逆变器必需工作在β<90oα>90o区域,使Ud< 0,才能把直流功率逆变为交流功率返送电网;3、晶闸管触发的触发脉冲要满足哪几项基本要求A:触发信号应有足够的功率;B触发脉冲应有一定的宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通;C：触发脉冲必须与晶闸管的阳极电压同步,脉冲移相范围必须满足电路要求;4、单相桥式半控整流电路,电阻性负载;当控制角α=90o时,画出：负载电压ud、晶闸管VT1电压u VT1、整流二极管VD2电压uVD2,在一周期内的电压波形图;6、什么是逆变失败逆变失败后有什么后果形成的原因是什么逆变失败指的是：逆变过程中因某种原因使换流失败,该关断的器件末关断,该导通的器件末导通;从而使逆变桥进入整流状态,造成两电源顺向联接,形成短路;逆变失败后果是严重的,会在逆变桥与逆变电源之间产生强大的环流,损坏开关器件;产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等;8、指出下图中①～⑦各保护元件及VD、Ld的名称和作用;①星形接法的硒堆过电压保护；②三角形接法的阻容过电压保护；③桥臂上的快速熔断器过电流保护；④晶闸管的并联阻容过电压保护；⑤桥臂上的晶闸管串电感抑制电流上升率保护；⑥直流侧的压敏电阻过电压保护；⑦直流回路上过电流快速开关保护；VD是电感性负载的续流二极管；是电动机回路的平波电抗器；Ld9、为使晶闸管变流装置正常工作,触发电路必须满足什么要求A、触发电路必须有足够的输出功率；B、触发脉冲必须与主回路电源电压保持同步；C、触发脉冲要有一定的宽度,且脉冲前沿要陡；D、触发脉冲的移相范围应能满足主电路的要求；10、下图为一单相交流调压电路,试分析当开关Q置于位置1、2、3时,电路的工作情况并画出开关置于不同位置时,负载上得到的电压波形;Q置于位置1：双向晶闸管得不到触发信号,不能导通,负载上无电压;Q置于位置2：正半周,双向晶闸管Ⅰ+触发方式导通;负半周,由于二极管VD反偏,双向晶闸管得不到触发信号,不能导通,负载上得到半波整流电压;Q 置于位置3：正半周,双向晶闸管Ⅰ+触发方式导通;负半周,双向晶闸管Ⅲ-触发方式导通,负载上得到近似单相交流电压; 11、在下面两图中,一个工作在整流电动机状态,另一个工作在逆变发电机状态; 1、标出U d 、E D 及i d 的方向;2、说明E 与U d 的大小关系;3、当α与β的最小值均为30度时,控制角α的移向范围为多少整流电动机状态：电流方向从上到下,电压方向上正下负,反电势E 方向上正下负,Ud 大于E,控制角的移相范围0°~90°;逆变发电机状态：电流方向从上到下,电压Ud 方向上负下正,发电机电势E 方向上负下正,Ud 小于E,控制角的移相范围90°~150°;一、填空1、请在正确的空格内标出下面元件的简称：电力晶体管GTR ；可关断晶闸管GTO ；功率场效应晶体管MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT 是MOSFET 和GTR 的复合管;2、晶闸管对触发脉冲的要求是要有足够的驱动功率 、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步;3、多个晶闸管相并联时必须考虑 均流的问题,解决的方法是串专用均流电抗器;4、在电流型逆变器中,输出电压波形为正弦波,输出电流波形为 方波 ;5、型号为KS100-8的元件表示双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为100A ;6、180°导电型三相桥式逆变电路,晶闸管换相是在 同一桥臂 上的上、下二个元件之间进行；而120o 导电型三相桥式逆变电路,晶闸管换相是在不同桥臂上的元件之间进行的;7、当温度降低时,晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时,晶闸管的触发电流会下降、正反向漏电流会增加;2、由晶闸管构成的逆变器换流方式有负载 换流和强迫脉冲换流;3、按逆变后能量馈送去向不同来分类,电力电子元件构成的逆变器可分为有源 逆变器与无源逆变器两大类;4、有一晶闸管的型号为KK200－9,请说明KK 快速晶闸管 ； 200表示表示 200A ,9表示 900V ;5、单结晶体管产生的触发脉冲是尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发大 功率的晶闸管; 1、普通晶闸管的图形符号是 ,三个电极分别是阳极A , 阴极K 和 门极G 晶闸管的导通条件是阳极加正电压,阴极接负电压,门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I H 时,导通的晶闸管关断 ;2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 ；3、单相交流调压在电阻性负载电路的移相范围在0o —180o 变化,在阻感性负载时移相范围在 —180o 变化;4、变流电路的换流方式有 器件换流、电网换流、负载换流、强迫换流 等四种;5、提高变流置的功率因数的常用方法有减小触发角、增加整流相数、采用多组变流装置串联供电 、设置补偿电容;7、在电力晶闸管电路中,常用的过电流保护有快速熔断器 ；电路串电抗器 ；过流时快速移相；和直流快速开关 等几种;8、晶闸管的换相重叠角与电路的触发角α、变压器漏抗X B 、平均电流I d 、电源相电压U 2等参数有关;2、单相全波可控整流电路中,晶闸管承受的最大反向电压为22U 2;三相半波可控整流电路中,晶闸管承受的最大反向电压为6U 2 ;电源相电压为U 23、要使三相全控桥式整流电路正常工作,对晶闸管触发方法有两种,一是用大于60o 小于120o 的宽脉冲 触发；二是用脉冲前沿相差60o 的双窄脉冲 触发;4、在同步电压为锯齿波的触发电路中,锯齿波底宽可达240o 度；实际移相才能达0o-180o 度;6、软开关电路种类很多,大致可分成零电压 电路、零电流 电路两大类;8、逆变器环流指的是只流经两组反并联的逆变桥、而不流经负载的电流,环流可在电路中加采用串联电抗器 来限制;10、绝缘栅双极型晶体管是以电力场效应晶体管栅极为栅极 作为栅极,以以电力晶体管集电极和发射极 作为发射极与集电极复合而成;1、晶闸管的图形符号是 ,三个电极分别是阳极A 、阴极K 、和门极G ,双向晶闸管。
电力电子试题及答案
电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。
答案：整流器2. 电力电子变换器的效率可以通过_________来提高。
答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。
答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。
答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。
答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。
答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。
2. 描述PWM调制在电力电子变换器中的应用。
答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。
通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。
电力电子技术期末考试试题及答案

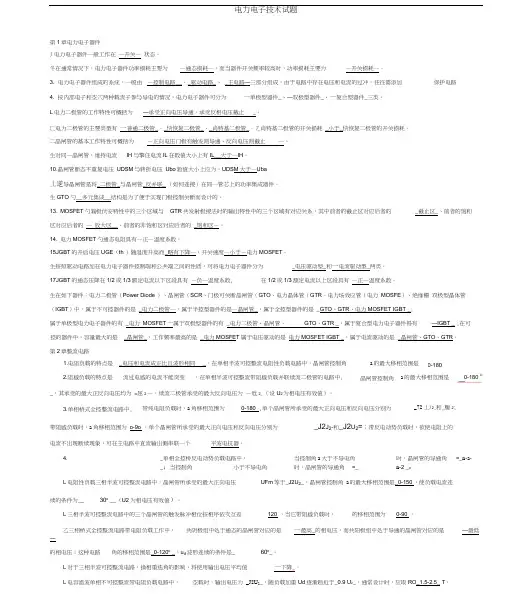

电力电子技术试题第1章电力电子器件J 电力电子器件一般工作在 —开关— 状态。
冬在通常情况下，电力电子器件功率损耗主要为—通态损耗—，而当器件开关频率较高时，功率损耗主要为—开关损耗—。
3. 电力电子器件组成的系统，一般由 —控制电路__、_驱动电路_、 _主电路—三部分组成，由于电路中存在电压和电流的过冲，往往需添加4. 按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为 一单极型器件_、—双极型器件_、一复合型器件_三类。
L 电力二极管的工作特性可概括为—承受正向电压导通，承受反相电压截止_。
匚电力二极管的主要类型有 一普通二极管_、_快恢复二极管_、_肖特基二极管_。
7_肖特基二极管的开关损耗 _小于_快恢复二极管的开关损耗。
二晶闸管的基本工作特性可概括为 —正向电压门极有触发则导通、反向电压则截止—。
生对同一晶闸管，维持电流IH 与擎住电流IL 在数值大小上有IL__大于—IH 。
10. 晶闸管断态不重复电压 UDSM 与转折电压 Ubo 数值大小上应为，UDSM 大于—Uba丄逆导晶闸管是将_二极管_与晶闸管_反并联_ （如何连接）在同一管芯上的功率集成器件。
生GTO 勺__多元集成__结构是为了便于实现门极控制关断而设计的。
13. MOSFET 勺漏极伏安特性中的三个区域与 GTR 共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的 _截止区_、前者的饱和区对应后者的 — 放大区__、前者的非饱和区对应后者的 _饱和区—。
14. 电力MOSFET 勺通态电阻具有—正—温度系数。
15J GBT 的开启电压UGE （th ）随温度升高而_略有下降—，开关速度—小于—电力MOSFET 。
生按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为 _电压驱动型_和一电流驱动型_两类。
17J GBT 的通态压降在1/2或1/3额定电流以下区段具有 —负―温度系数,在1/2或1/3额定电流以上区段具有 —正―温度系数。
电力电子试题及答案
电力电子试题及答案一、选择题（每题2分，共20分）1. 电力电子器件中，以下哪个不是晶闸管的别称？A. SCRB. GTOC. TRIACD. DIAC2. 以下哪个是电力电子变换器的主要功能？A. 信号放大B. 功率放大C. 电压转换D. 电流转换3. PWM（脉冲宽度调制）技术主要用于控制什么？A. 电压B. 电流C. 频率D. 功率4. 以下哪个不是电力电子变换器的拓扑结构？A. 单相全桥B. 三相半桥C. 推挽变换器D. 串联稳压器5. 以下哪个是电力电子变换器的控制方式？A. 线性控制B. 开关控制C. 脉冲控制D. 模拟控制二、简答题（每题10分，共30分）6. 简述电力电子技术在现代电力系统中的应用。
7. 解释什么是软开关技术，并说明其优点。
8. 描述PWM控制技术在电力电子变换器中的应用。
三、计算题（每题25分，共50分）9. 给定一个单相桥式整流电路，输入电压为220V（有效值），负载电阻为100Ω。
计算输出直流电压的平均值和纹波系数。
10. 假设有一个三相全控桥式整流电路，输入电压为380V（线电压），负载为50Ω。
计算在全导通状态下的输出直流电压。
答案一、选择题1. 答案：B（GTO是门极可关断晶闸管的缩写）2. 答案：C（电力电子变换器主要用于电压转换）3. 答案：D（PWM技术主要用于控制功率）4. 答案：D（串联稳压器不是电力电子变换器的拓扑结构）5. 答案：B（电力电子变换器的控制方式主要是开关控制）二、简答题6. 答案：电力电子技术在现代电力系统中的应用包括但不限于：- 电力系统的稳定与控制- 电能质量的改善- 可再生能源的接入与利用- 电动汽车的充电技术- 高效照明与节能技术7. 答案：软开关技术是一种减少开关器件在开关过程中损耗的技术。
它通过在器件两端电压或电流为零时进行开关操作，从而减少开关损耗，提高效率。
其优点包括：- 降低开关损耗- 减少电磁干扰- 提高系统效率- 延长器件寿命8. 答案：PWM控制技术在电力电子变换器中的应用主要包括：- 调节输出电压的大小- 控制输出功率- 实现负载的调速- 提高系统的动态响应三、计算题9. 答案：对于单相桥式整流电路，输出直流电压的平均值为：\[ V_{DC} = \frac{2V_m}{\pi} = \frac{2 \times 220}{\pi}\approx 140V \]纹波系数为：\[ \text{Ripple Factor} = \frac{I_{max} - I_{min}}{I_{DC}} \]其中 \( I_{DC} \) 为直流电流，\( I_{max} \) 和 \( I_{min} \) 分别为纹波电流的最大值和最小值。
电力电子期末考试20套题库电力电子技术期末考试试题及答案
电力电子期末考试20套题库电力电子技术期末考试试题及答案电力电子复习姓名：电力电子技术试题第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。
2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高时，功率损耗主要为__开关损耗__。
3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路__。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_、 _双极型器件_、_复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。
7.肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。
10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。
11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。
12.GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。
14.电力MOSFET的通态电阻具有__正__温度系数。
15.IGBT 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。
电力电子试题及答案
电力电子试题及答案（注：此部分为标题）【试题一】1. 请简要说明电力电子的定义和作用。
【答案一】电力电子是以电力为能源，利用电力半导体器件进行能量转换、控制和调节的一门学科。
其作用主要包括将电力从一种形式转换为另一种形式，如直流到交流、交流到直流、改变电压和频率等。
同时，电力电子在各个领域中起到了电能传输和控制的关键作用，例如在电力系统中实现高效能源转换和配电控制，在电动汽车中驱动电动机等。
【试题二】2. 请简要介绍电力电子中常用的电力半导体器件有哪些，并简要说明其工作原理。
【答案二】常用的电力半导体器件包括：可控硅（SCR）、晶闸管（Thyristor）、功率晶体管（Power Transistor）、金属氧化物半导体场效应管（MOSFET）、绝缘栅双极型晶体管（IGBT）等。
- 可控硅（SCR）：通常由四个独立的、可相互控制的结区组成。
其工作原理是由控制极施加适当的触发脉冲后，使得电流能够从阳极开始导通，并在失去触发脉冲后一直保持导通。
- 晶闸管（Thyristor）：与可控硅相似，是一种双向可控硅。
其工作原理与可控硅相同。
- 功率晶体管（Power Transistor）：它与普通晶体管相比，能够承受较大的电流和功率。
其工作原理是通过控制输入的电压和电流来控制输出的电流。
- 金属氧化物半导体场效应管（MOSFET）：通过控制栅极上的电压来控制源-漏极间的电流。
其工作原理是栅极电压的变化可以改变沟道上电子的浓度，从而影响导电能力。
- 绝缘栅双极型晶体管（IGBT）：综合了MOSFET和双极型晶体管的优点，在工作时既有MOSFET的高输入电阻和低控制功率，又有双极型晶体管的低导通压降。
【试题三】3. 请简要说明电力电子在可再生能源领域中的应用，并阐述其意义。
【答案三】电力电子在可再生能源领域中有着重要的应用。
常见的应用包括风力发电、光伏发电和可再生能源储能系统等。
- 风力发电：电力电子器件用于将风力发电机输出的交流电转换为适用于电网的交流电，并进行协调控制；同时，在风速变化较大的情况下，电力电子器件还能够进行功率调节，以维持电力系统的稳定运行。
电力电子技术期末考试试题卷与答案解析
电力电子复习姓名：杨少航电力电子技术试题第1章电力电子器件J电力电子器件一般工作在—开关—状态。
乙在通常情况下，电力电子器件功率损耗主要为—通态损耗—，而当器件开关频率较高时，功率损耗主要为—开关损耗—。
3.电力电子器件组成的系统，一般由—控制电路__、—驱动电路_、 _主电路—三部分组成，由于电路中存在电压和电流的过冲，往往需添加—保护电路—。
丄按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为一单极型器件_、一双极型器件_、_复合型器件_三类。
匚电力二极管的工作特性可概括为—承受正向电压导通，承受反相电压截止_。
6.电力二极管的主要类型有 _普通二极管_、_快恢复二极管 _、_肖特基二极管_。
乙肖特基二极管的开关损耗 _小于_快恢复二极管的开关损耗。
肛晶闸管的基本工作特性可概括为—正向电压门极有触发则导通、反向电压则截止_ 。
匹对同一晶闸管，维持电流 IH与擎住电流IL在数值大小上有IL _大于 _ IH。
10.晶闸管断态不重复电压 UDSM与转折电压 Ubo数值大小上应为，UDSM大于—Uba企逆导晶闸管是将_二极管_与晶闸管_反并联_ （如何连接）在同一管芯上的功率集成器件。
企GTO的__多元集成__结构是为了便于实现门极控制关断而设计的。
13.MOSFET勺漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的_放大区—、前者的非饱和区对应后者的饱和区。
14.电力MOSFET勺通态电阻具有正温度系数。
15JGBT的开启电压UGE（th ）随温度升高而略有下降，开关速度小于电力MOSFET。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为电压驱动型和电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有负温度系数，在1/2或1/3额定电流以上区段具有—正—温度系数。
(完整word版)电力电子技术期末考试卷和答案
2009—2010学年第一学期期末考试卷课程名称 电力电子技术 试卷编号 A 考试方式 闭卷 满分分值 100分 考试时间 120分钟1. 将直流电变为交流电称为逆变。
当交流侧接在电网上，即交流侧接有电源时， 称为 ；当交流侧直接和负载相连时，称为 。
2. PWM 逆变电路根据直流侧电源性质的不同，也可分为 和 两种。
目前实际应用的PWM 逆变电路几乎都是 电路。
3. 三相桥式全控整流电路，若整流变压器副边电压2u t ω=V,带反电动势阻感负载，030=α，则整流输出平均电压d U = 。
4. 按照电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为以下三类： 、 和 。
5．电力半导体器件由于承受过电压、过电流的能力太差，所以其控制电路必须设有 和 保护电路。
6. 晶闸管导通的条件有二：一是 ，二是 。
7. 电力电子器件驱动电路的任务是将。
驱动电路还要提供 。
8. 若晶闸管电流的有效值是314A ，则其额定电流为 A 。
若该晶闸管 阴、阳极间所加电压为100sin t ωV ，则其额定电压应为 V 。
（不考 虑晶闸管电流、电压的安全裕量。
）9. 电力变换通常可分为四大类，即交流变直流、 、 和 。
10. 电子技术包括 和 两大分支。
11. 在电压型逆变电路的PWM 控制中，同一相上下两个桥臂的驱动信号是 的。
但实际上为了防止上下两个桥臂直通而造成短路，在上下两臂通断切换时要留一小段上下臂都施加关断信号的 。
12. 在三相全控桥整流电路中，触发脉冲可采用 触发与触发两种方法。
二、单项选择题（每小题2分，共10分）13. 下列电力半导体器件中，（ ）最适合用在小功率、高开关频率的电力电子电路中。
a . 晶闸管b . GTRc . 电力MOSFETd . IGBT14. 三相桥式全控整流电路带大电感负载，则电路中晶闸管的触发角α的移相范围是（ ）。
a. 1800b. 1500c. 1200d. 90015. 有两组三相半波可控整流电路，一组是共阳极接法，一组是共阴极接法，如果它们的触发角都是α，那么共阴极组的触发脉冲与共阳极组的触发脉 冲对同一相来说，在相位上相差（ ）。
电力电子技术期末考试试题及答案
电力电子复习姓名：杨少航电力电子技术试题第1章电力电子器件•电力电子器件一般工作在—开关—状态。
乙在通常情况下，电力电子器件功率损耗主要为—通态损耗—，而当器件开关频率较高时，功率损耗主要为—开关损耗—。
3. 电力电子器件组成的系统，一般由—控制电路__、—驱动电路_、_主电路—三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路—。
丄按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为一单极型器件_、一双极型器件_、_复合型器件_三类。
匚电力二极管的工作特性可概括为—承受正向电压导通，承受反相电压截止_。
6. 电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。
乙肖特基二极管的开关损耗_小于_快恢复二极管的开关损耗。
肛晶闸管的基本工作特性可概括为—正向电压门极有触发则导通、反向电压则截止_ 。
9. 对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于—IH。
10. 晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM大于—Uba也逆导晶闸管是将二极管与晶闸管反并联（如何连接）在同一管芯上的功率集成器件。
12. GTO勺__多元集成__结构是为了便于实现门极控制关断而设计的。
13. MOSFET勺漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的_放大区—、前者的非饱和区对应后者的饱和区。
14. 电力MOSFET勺通态电阻具有正温度系数。
15JGBT的开启电压UGE（th ）随温度升高而略有下降，开关速度小于电力MOSFET。
16. 按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和一电流驱动型_两类。
17. IGBT的通态压降在1/2或1/3额定电流以下区段具有负温度系数，在1/2或1/3额定电流以上区段具有正温度系数。
电力电子期末考试试题卷
电力电子期末考试试题卷# 电力电子期末考试试题卷## 一、选择题（每题2分，共20分）1. 电力电子技术主要研究的是：A. 电力系统的经济运行B. 电力系统的稳定控制C. 电力设备的设计制造D. 电力变换与控制技术2. 以下哪个不是电力电子装置的基本功能？A. 整流B. 逆变C. 调速D. 发电3. PWM控制技术中的“PWM”代表：A. Pulse Width ModulationB. Power Wave ModulationC. Phase Wave ModulationD. Power Weight Modulation4. 电力电子装置中的开关器件不包括：A. 晶闸管B. IGBTC. MOSFETD. 变压器5. 以下哪个不是电力电子技术的应用领域？A. 电机驱动B. 电源管理C. 风力发电D. 通信技术6. 电力电子装置的效率通常受到哪些因素影响？A. 开关频率B. 开关损耗C. 导通损耗D. 所有以上因素7. 电力电子装置的电磁兼容性问题主要涉及：A. 电磁干扰的产生B. 电磁干扰的传播C. 电磁干扰的抑制D. 所有以上因素8. 以下哪个是电力电子装置的典型应用？A. 家用电器B. 电力传输C. 电力分配D. 电力储存9. 电力电子技术在可再生能源领域的应用不包括：A. 太阳能逆变器B. 风力发电系统C. 水力发电D. 核能发电10. 电力电子装置的热设计主要考虑：A. 散热方式B. 热阻C. 热容D. 所有以上因素## 二、简答题（每题10分，共30分）1. 简述电力电子技术在现代电力系统中的应用及其重要性。
2. 解释PWM控制技术在电力电子装置中的作用及其优势。
3. 描述电力电子装置中开关器件的工作原理及其选择标准。
## 三、计算题（每题25分，共50分）1. 假设有一个单相桥式整流电路，输入电压为220V（有效值），负载为纯电阻性，电阻值为100Ω。
请计算：- 整流后的直流电压（有效值）。
电力电子技术期末考试试题及答案(1)
电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在—开关—状态。
2.在通常情况下，电力电子器件功率损耗主要为—通态损耗而当器件开关频率较高时，功率损耗主要为—开关损耗3.电力电子器件组成的系统，一般由—控制电路_、_驱动电路_、_主电路_三部分组成，由于电路中存在电压和电流的过冲，往往需添加_保护电路_。
4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为一单极型器件_、一双极型器件-、一复合型器件_三类。
5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_o6.电力二极管的主要类型有一普通二极管_、_快恢复二极管_、_肖特基二极管_o7.肖特基二极管的开关损耗一小于快恢复二极管的开关损耗。
8.晶闸管的基本工作特性可概括为—正向电压门极有触发则导通、反向电压则截止—。
9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL_大于_IH o10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于_Ubo。
11.逆导晶闸管是将一二极管一与晶闸管一反并联一（如何连接）在同一管芯上的功率集成器件。
12.GT0的—多元集成—结构是为了便于实现门极控制关断而设计的。
13.M0SFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区前者的饱和区对应后者的_放大区_、前者的非饱和区对应后者的一饱和区_。
14.电力M0SFET的通态电阻具有—正—温度系数。
15.IGBT的开启电压UGE （th ）随温度升高而_略有下降开关速度—小于—电力M0SFET。
16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为一电压驱动型_和 _电流驱动型_两类。
17.IGBT的通态压降在1/2或1/3额定电流以下区段具有—负—温度系数，在1/2或1/3额定电流以上区段具有—正—温度系数。
电力电子技术期末考试试题与答案
电力电子技术期末考试试题与答案一、选择题1.( ) 电力电子系统中常用的功率开关电路是：A. 逆变器B. 斩波电路C. 升压电路D. 降压电路答案：A2.( ) 电压型逆变器输出波形为：A. 正弦波B. 方波C. 锯齿波D. 三角波答案：B3.( ) 单相桥式整流电路输出脉动系数为：A. 0.364B. 0.482C. 0.482D. 0.600答案：B4.( ) 三相全控桥式整流电路的输出电压为：A. 正弦波B. 方波C. 锯齿波D. 三角波答案：C5.( ) 交流电调速系统常用的功率器件有：A. 可控硅B. 普通二极管C. 晶闸管D. 三极管答案：A二、填空题1.( ) 电压型逆变器的开关器件为 _______________。
答案：晶闸管或IGBT2.( ) 三相全控桥式整流电路中，每个器件的导通时间为单个周期的_______________。
答案：1/63.( ) 恒压恒频空调控制器常用的控制算法为 _______________。
答案：PID算法三、简答题1.( ) 请简述电力电子系统的优点并举例说明。
答：电力电子系统在工业、交通、军事等领域的应用越来越广泛。
其优点主要包括：•可以实现能量的调节、转换和控制，提高能源利用效率；•可以精确控制电机的运行状态，实现电动机的调速和起停；•可以实现高效、精确、稳定的电力输出，并且对电网负荷的影响小。
其中，逆变器是电力电子系统中最常用的功率开关电路之一。
逆变器能将直流电转换为交流电，广泛应用于交流调速、UPS、电动汽车、太阳能发电、工业控制等领域。
2.( ) 请简述电力电子系统的应用场景并阐述其在场景中的作用。
答：电力电子系统广泛应用于以下场景中：•钢铁、冶金、矿山等重工业领域：逆变器、斩波电路、大电流直流电源等电力电子装置用于铁水炉、转炉、熔炼炉、轧钢机、提升机等电动机的调速和控制。
电力电子技术也被应用于高温热处理设备、水处理设备、氢氧化钠电解等场景中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题（１0分，每题１分）
1 SPWM波形是________________的PWM波形。
（脉冲的宽度按正弦规律变化而和正弦波等
效脉冲的宽度按正弦规律变化而和正弦波等效）
2 在电力电子器件的驱动电路中一般采用的电气隔离技术是________隔离和________隔
离。
光，磁
3 电力电子装置提供给负载的是各种不同的直流电源、恒频交流电源和变频交流电源，所
以电力电子技术研究的也就是________。
电源技术
4当晶闸管并联时，会因静态和动态特性参数的差异存在_______问题。
电流分配不均匀5 ________________技术用以谐振为主的辅助换流手段，解决了电路中的开关损耗和开
关噪声问题，使开关频率可以大幅度提高。
软开关
6 三相半波可控整流电路的自然换相点是__________________。
各相晶闸管能触发导通的
最早时刻。
7 触发电路定相的关键是确定________________的关系。
确定同步信号与晶闸管阳极电压
的关系。
不考
8 通过控制触发脉冲的相位来控制直流输出电压大小的方式称为_______。
相位控制方式
9 在一个输出电压周期内，要根据________________来确定交交变频电路是工作在整流状
态还是逆变状态。
（输出电压与输出电流方向是否相同）
10为了使ＰＷＭ整流电路在工作时功率因数近似为１，可以有多种控制方法。
根据_______________可以将这些控制方法分为两种，间接电流控制和直接电流控制。
（有没有引入电流反馈）不考
二、选择题（30分，每题2分）
1 下列器件中，最适合用在小功率，高开关频率的变换器中的是( ) B
A. IGBT
B. MOSFET
C. GTO
D. GTR
2. 电力晶体管属于（）器件 B
A. 半控型
B. 全控型
C. 不可控型
D. 电压驱动型
3. 与信息电子器件相比，哪种特征不是电力电子器件的特征（） A
A. 处理的电功率远小于信息电子器件
B. 电力电子器件一般都工作在开关状态
C. 自身的功率损耗通常远大于信息电子器件
D. 电力电子器件需要由信息电子电路控制
4 三相桥式全控整流电路中同一相的上下两个桥臂的触发脉冲相位相差（） D
A.60°
B.120°
C.150°
D.180°
5. 在非正弦电路中，( A )是基波电流有效值和总电流有效值之比。
A. 基波因数
B. 功率因数
C. 位移因数
D.基波功率因数
6.在同步信号为锯齿波的触发电路中，下面不属于的电路的基本环节的是( ) D 不考
A. 脉冲移相、同步环节
B. 脉冲的形成与放大
C. 锯齿波的形成
D. 双窄脉冲形成环节
7. 下面哪一个不是电力电子器件的缓冲电路的作用( )B
A.抑制内因过电压和du/dt
B.提供控制电路与主电路之间的电气隔离环节
C.减小器件的开关损耗
D.抑制过电流和di/dt
8. 斩波电路的控制方式中，频率调制型是( ) A
A.保持开关导通时间不变，改变开关周期
B. 同时改变开关导通时间和开关周期
C.保持开关周期不变，改变开关导通时间
D. 保持开关导通时间和开关周期不变
9. ( )将负载与交流电源接通几个整周波，再断开几个整周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率． B
A.交流电力电子开关
B.交流调功电路
C.单相交流调压电路
D.三相交流调压电路
10 软开关技术中，使开关关断前其电流为零，则开关关断时不会产生损耗和噪声，这种关
断方式称为( ) A
A.零电压关断
B.零电流开通
C.零电流关断
D. 零电压开通
11 在ＰＷＭ控制电路中，载波比为( ) B
A.调制信号频率的倒数
B.载波频率与调制信号频率之比
C.载波频率的倒数
D. 调制信号频率与载波频率之比
12 在逆变电路工作过程中，电流从一个支路向另一个支路转移的过程称为换流．常利用附
加电容上所储存的能量来实现换流的换流方式是( ) C
A.负载换流 B 器件换流 C 强迫换流 D 电网换流
13电流型逆变器中为吸收换流时负载电感中存储的能量而设置的器件是( A )
A.交流侧电容
B.电动机
C.直流侧电容
D.直流侧电感
14下列电路中，输入整流变压器存在直流磁化的有（）C
A. 单相桥式全控整流电路
B.单相双半波整流电路
C.三相半波可控整流电路
D.三相桥式全控整流
15 电力电子技术的诞生以( )为标志 B
A 电子管
B 晶闸管C晶体管 D 二极管
三、简答题（20分，每题4分）
1.逆变电路多重化的目的是什么？如何实现？串联多重和并联多重逆变电路各用于什么场
合?
2.请绘出单相半波半控整流电路带阻感负载有续流二极管的电路图，并说明续流二极管的
作用。
另说明单相桥式半控整流电路中器件的构成以及需要加设续流二极管的原因。
3.试说明单极性和双极性ＰＷＭ调制的区别。
4.无源逆变电路和有源逆变电路有何不同?使变流器工作于有源逆变状态的条件是什么?
5.在三相交交变频电路中，采用梯形波输出控制的好处是什么?为什么?。
