三极管的封装及引脚识别
使用数字万用表判断三极管管脚教程
使用数字万用表判断三极管管脚教程使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP 管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN表来说则是红表笔（连表内电池正极）连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
9013,9014,8050三极管引脚图与管脚功能[1]

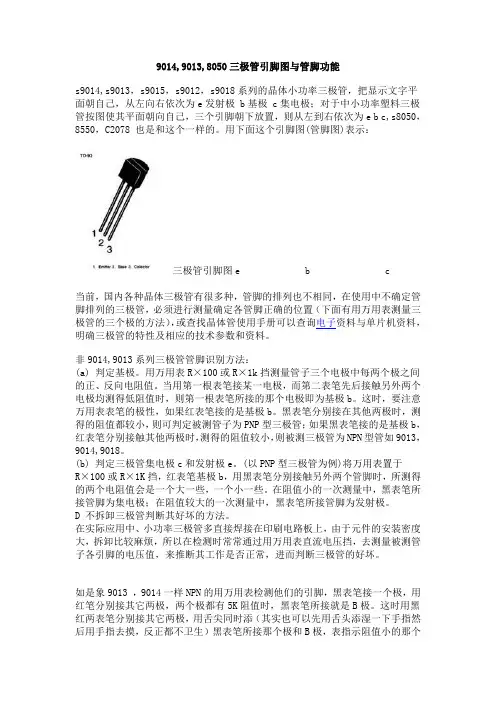

![9013,9014,8050三极管引脚图与管脚功能[1]](https://img.taocdn.com/s3/m/e621cbe919e8b8f67c1cb9af.png)
9014,9013,8050三极管引脚图与管脚功能s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
9014,9013,8050三极管引脚图与管脚识别方法
s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP 型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×100或R×1K 挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
D 不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
三极管基础知识
三极管基础知识1.三极管的封装形式和管脚识别方法一：常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c。
方法二：测判三极管的口诀四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。
”释吧。
一、三颠倒，找基极二、 PN结，定管型（NPN還是PNP）三、顺箭头，偏转大(1) 对于NPN型三极管，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大（電阻小），此时电流的流向一定是：黑表笔→c极→b极→e极f9.8→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c 极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。
四、测不出，动嘴巴:是一步，若由于颠倒前后的两次测量指针偏转均太小难以区分时，就要“动嘴巴”了。
具体方法是：在“顺箭头，偏转大”的两次测量中，用两只手分别捏住两表笔与管脚的结合部，用嘴巴含住(或用舌头抵住)基电极b，仍用“顺箭头，偏转大”的判别方法即可区分开集电极c与发射极e。
其中人体起到直流偏置电阻的作用，目的是使效果更加明显。
2.晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。

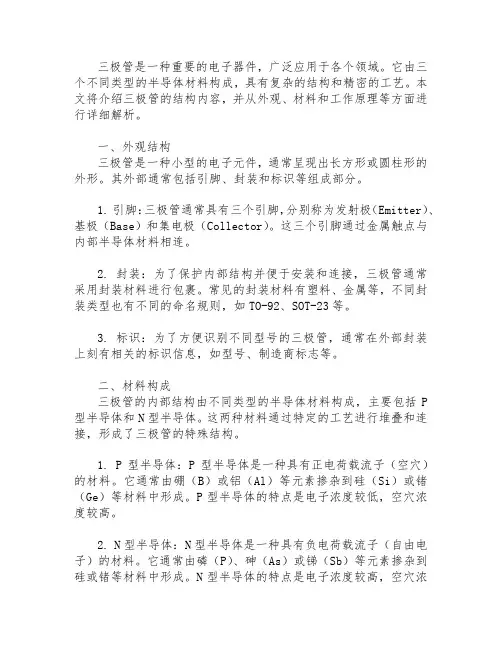

三极管的结构内容
三极管是一种重要的电子器件，广泛应用于各个领域。
它由三个不同类型的半导体材料构成，具有复杂的结构和精密的工艺。
本文将介绍三极管的结构内容，并从外观、材料和工作原理等方面进行详细解析。
一、外观结构三极管是一种小型的电子元件，通常呈现出长方形或圆柱形的外形。
其外部通常包括引脚、封装和标识等组成部分。
1. 引脚：三极管通常具有三个引脚，分别称为发射极（Emitter）、基极（Base）和集电极（Collector）。
这三个引脚通过金属触点与内部半导体材料相连。
2. 封装：为了保护内部结构并便于安装和连接，三极管通常采用封装材料进行包裹。
常见的封装材料有塑料、金属等，不同封装类型也有不同的命名规则，如TO-92、SOT-23等。
3. 标识：为了方便识别不同型号的三极管，通常在外部封装上刻有相关的标识信息，如型号、制造商标志等。
二、材料构成三极管的内部结构由不同类型的半导体材料构成，主要包括P 型半导体和N型半导体。
这两种材料通过特定的工艺进行堆叠和连接，形成了三极管的特殊结构。
1. P型半导体：P型半导体是一种具有正电荷载流子（空穴）的材料。
它通常由硼（B）或铝（Al）等元素掺杂到硅（Si）或锗（Ge）等材料中形成。
P型半导体的特点是电子浓度较低，空穴浓度较高。
2. N型半导体：N型半导体是一种具有负电荷载流子（自由电子）的材料。
它通常由磷（P）、砷（As）或锑（Sb）等元素掺杂到硅或锗等材料中形成。
N型半导体的特点是电子浓度较高，空穴浓度较低。
三、工作原理三极管的工作原理基于PN结和二极管的特性。
它可以分为放大作用和开关作用两种模式。
1. 放大作用：当三极管处于放大作用模式时，基极与发射极之间的电压（VBE）大于正向阈值电压（通常为0.6-0.7V），将引起基区的P型半导体和N型半导体之间的势垒被透过。
此时，集电极与发射极之间的电压（VCE）处于正向偏置状态，使得电流从集电极流向发射极。
而基极电流（IB）的微小变化可以引起集电极电流（IC）的较大变化，实现对输入信号的放大。

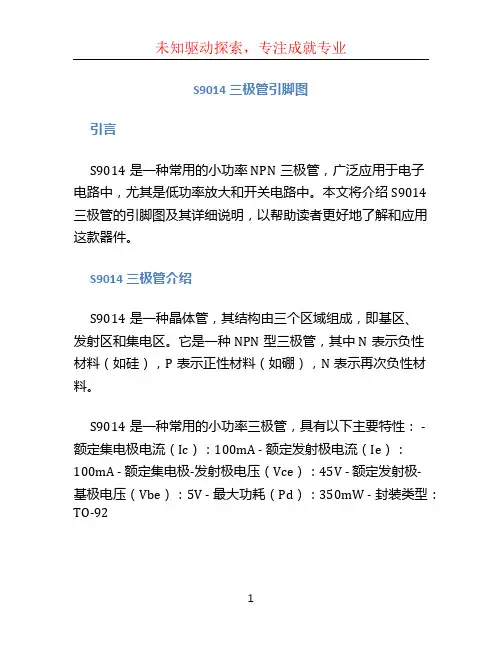

s9014三极管引脚图
S9014三极管引脚图引言S9014是一种常用的小功率NPN三极管，广泛应用于电子电路中，尤其是低功率放大和开关电路中。
本文将介绍S9014三极管的引脚图及其详细说明，以帮助读者更好地了解和应用这款器件。
S9014三极管介绍S9014是一种晶体管，其结构由三个区域组成，即基区、发射区和集电区。
它是一种NPN型三极管，其中N表示负性材料（如硅），P表示正性材料（如硼），N表示再次负性材料。
S9014是一种常用的小功率三极管，具有以下主要特性： - 额定集电极电流（Ic）：100mA - 额定发射极电流（Ie）：100mA - 额定集电极-发射极电压（Vce）：45V - 额定发射极-基极电压（Vbe）：5V - 最大功耗（Pd）：350mW - 封装类型：TO-92S9014三极管引脚图下图显示了S9014三极管的引脚图：1 2 3-------E | || |B | || |C | |-------上图中的引脚标识如下：•引脚1：发射极（Emitter）•引脚2：基极（Base）•引脚3：集电极（Collector）引脚功能说明以下是对S9014三极管引脚功能的详细说明：1.发射极（Emitter）：位于三极管的最左端，通常用于输入信号的注入。
发射极是负极性极性的引脚，通常连接到外部电源的负极或地。
2.基极（Base）：位于三极管的中间，用于控制电流的流动。
基极是三极管的控制电极，通过改变基极电流可调节三极管的放大或截止状态。
3.集电极（Collector）：位于三极管的最右端，是三极管输出信号的引脚。
集电极是三极管的正极性极性的引脚，通常连接到外部电路的正极或负载。
接线示例下图是使用S9014三极管的一个简单的接线示例：+9V|R1||V输入信号 ---- B-- S9014 -- C ----- 负载||GND在上图中，输入信号通过一个电阻R1连接到S9014三极管的基极（引脚2）。
当输入信号导通时，通过基极电流控制三极管的放大状态，并在集电极（引脚3）输出相应的信号，从而驱动负载。
三极管的检测及其管脚的判别讲解学习
三极管的检测及其管脚的判别使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN 管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下图。
中间的是基极（B极）。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP管，当黑表笔（连表内电池负极）在基极上，红表笔去测另两个极时一般为相差不大的较小读数（一般0.5-0.8），如表笔反过来接则为一个较大的读数（一般为1）。
对于NPN表来说则是红表笔（连表内电池正极）连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档（hFE 测量三极管直流放大倍数）去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己则认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E 极。
如何认识三极管的引脚
先假定三极管属于NPN型的，找出三极管的B极，若无法成功时，再假定三极管是属于PNP型的，找出其基极（Base），若仍不成功时，则认定此三极管非双极性型（Bipolar）或是该三极管已经损坏。
使用CE判断方式一，找出C和E极的位置。
上述步骤是很重要的，因为我们要先判断数字电表的测试棒上，哪一端是输出正电压，那一端输出负电压，测试时我们把红色测试棒接到电表标示（＋）的地方，黑色测试棒接到标示COM，即（－）的地方，试验后结果是数字电表的红色测试棒才是真正产生正电压的地方，此点请牢记在心。
如果我们找到一枚已标标示BCE引脚的NPN三极管，此时，我们将红色测试棒端摆在B极上，电表仍切换二极管测试挡位上，用黑色棒接触C和E极，此时应该可以量到约0.7V的顺向电压，表示三极管是处于顺向偏压状态；反之，当黑色测试棒放在B极上，用红色测试棒接触C和E极，应该测不到任何电压值才对，否则我们就应判定该三极管损坏了。
PNP型三极管测量时，同样方法先确定B极是哪一引脚，然后把测试棒接在CE极上，找出两种接法中那种接法电阻值比较小，此时红色测试棒这一端就是C极。这个方法是由多次测试经验所得到的，顺手的话，可以在15～20s内判断出三极管的CBE引脚来，不过如果判断过程中您怀疑的话，请再用第二种方式做double check，以免发生错误。
第二个判定CE极的方式为外加电阻辅出C极和E极来，测量时请把电表切换到欧姆挡，请看图4和图5的测量法，这是视三极管是否有放大效果而找出CE极的正确位置。图中的R电阻范围由100kΩ到1MΩ都可，甚至用手指替代都行，即运用拿三极管的左手指同时接触BC极或BE极，操作熟练后判断更快。
以上所谈到的都是理论性的东西，如果想熟练的话，只要到电子元件商店随意买10∼20个三极管，先不看三极管编号，直接测量并判断BCE脚，然后再由编号去查出其确实的引脚，只要经过一次彻底的考验，就可以终身享用，何乐而不为呢？
晶体管(三极管)内部结构、管脚识别及电流放大原理图文说明
晶体管(三极管)内部结构、管脚识别及电流放大原理图文说明晶体管实物如图2.2 所示。
图2.2晶体管实物1.晶体管的结构与电路符号半导体晶体管由于在工作时半导体中的电子和空穴两种载流子都起作用，所以属于双极型器件，也称双极结型晶体管(Bipolar Junction Transistor，BJT)。
晶体管的种类很多，按照半导体材料的不同，可分为硅管、锗管；按功率分为小功率管、中功率管和大功率管；按照频率分为高频管和低频管；按照制造工艺分为合金管和平面管等。
通常按照结构的不同分为两种类型：NPN型管和PNP 型管。
图2.3给出了NPN和PNP 管的结构示意图及其图形和文字符号，符号中的箭头方向是晶体管的实际电流方向。
文字符号有时也采用大写。
图2.3晶体管的结构示意与图形和文字符号2.晶体管的判别要准确地了解一只晶体管的类型、性能与参数，可用专门的测量仪器进行测试，但一般粗略判别晶体管的类型和引脚，可直接通过晶体管的型号简单判断，也可利用万用表测量的方法判断。
下面具体介绍其型号的意义及利用万用表简单测量的方法。
⑴晶体管型号的意义晶体管的型号一般由五大部分组成，如3AX31A、3DG12B、3CG14G等。
下面以3DG110B 为例来说明各部分的命名含义。
3D G110B电极数材料与类型功能序号规格号①第一部分由数字组成，表示电极数。
“3”代表晶体管。
②第二部分由字母组成，表示晶体管的材料与类型。
A表示PNP型锗管，B表示NPN 型锗管，C表示PNP型硅管，D表示NPN型硅管。
③第三部分由字母组成，表示晶体管的类型，即表明管子的功能。
④第四部分由数字组成，表示晶体管的序号。
⑤第五部分由字母组成，表示晶体管的规格号。
⑵判别晶体管的引脚、管型及好坏晶体管的引脚必须正确辨认，否则，不但接入电路不能正常工作，还可能烧坏晶体管。
当晶体管上标记不清楚时，可以用万用表来初步确定晶体管的类型(NPN型还是PNP 型)，并辨别出e、b、c三个电极。
三极管的封装及引脚识别
三极管的封装及引脚识别三极管的封装形式是指三极管的外形参数，也就是安装半导体三极管用的外壳。
材料方面，三极管的封装形式主要有金属、陶瓷和塑料形式；结构方面，三极管的封装为TO×××，×××表示三极管的外形；装配方式有通孔插装（通孔式）、表面安装（贴片式）和直接安装；引脚形状有长引线直插、短引线或无引线贴装等。
常用三极管的封装形式有TO－92、TO－126、TO－3、TO－220TO等。
国产晶体管按原部标规定有近30种外形和几十种规格，其外形结构和规格分别用字母和数字表示，如TO－162、TO－92等。
晶体管的外形及尺寸如图1所示。
图1 晶体管的外形及尺寸1 封装1.金属封装（1）B型：B型分为B－1、B－2、…、B－6共6种规格，主要用于1W及1W以下的高频小功率晶体管，其中B－1、B－3型最为常用。
引脚排列：管底面对自己，由管键起，按顺时针方向依次为E、B、C、D（接地极）。
其封装外形如图2（a）所示。
（2）C型：引脚排列与B型相同，主要用于小功率。
其封装外形如图2（b）所示。
（3）D型：外形结构与B型相同。
引脚排列：管底面对自己，等腰三角形的底面朝下，按顺时针方向依次为E、B、C。
其封装外形如图2（c）所示。
（4）E型：引脚排列与D型相同，封装外形如图3（d）所示。
（5）F型：该型分为F－0、F－1～F－4共5种规格，各规格外形相同而尺寸不同，主要用于低频大功率管封装，使用最多的是F－2型封装。
引脚排列：管底面对自己，小等腰三角形的庵面朝下，左为E，右为B，两固定孔为C。
其封装外形如图2（e）所示。
¨（6）G型：分为G－1～G－6共6种规格，主要用于低频大功率晶体管封装，使用最多的是G－3、G－4型。
其中G－1、G－2为圆形引出线，G－3～G－6为扁形引出线。
引脚排列：管底面对自己，等腰三角形的底面朝下，按顺时针方向依次为E、B、C。
三极管引脚图与管脚识别
9011,9012,9013,9014,9015,9016,9017,9018,8050,8550三极管引脚图与管脚识别(含贴片)s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极 b基极 c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c,s8050，8550，C2078 也是和这个一样的。
用下面这个引脚图(管脚图)表示：三极管引脚图e b c当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册首页可以查询电子资料与单片机资料，明确三极管的特性及相应的技术参数和资料。
非9014,9013系列三极管管脚识别方法：(a) 判定基极。
用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。
当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。
这时，要注意万用表表笔的极性，如果红表笔接的是基极b。
黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
(b) 判定三极管集电极c和发射极e。
(以PNP型三极管为例)将万用表置于R×1 00或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。
在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。
不拆卸三极管判断其好坏的方法。
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。
三极管基础之封装与管脚判断
三极管基础之封装与管脚判断
一般工程师都知道常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e、b、c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e、b、c。
晶体三极管的电流放大作用
晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态
截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β=ΔIc/ΔIb，这时三极管处放大状态。
饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎幺变化，这时三极管失去电流放大作用，集电极。
测判三极管的口诀
三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。
”下面让我们逐句进行解释吧。
一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。
根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。
在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。
将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。
三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。
根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
判断三极管类型及引脚极性的经典口诀
判断三极管类型及引脚极性的判别口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。
”下面让我们逐句进行解释吧。
一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。
根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。
在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。
将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN 型管；若表头指针偏转角度很小，则被测管即为PNP型。
三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。
根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
三极管识别极性
首先你要弄清楚三极管的作用：以小电流小信号控制大电流而起到信号放大或是开关作用。
三极管的脚位判断三极管是一种结型电阻器件，它的三个引脚都有明显的电阻数据，测试时（以数字万用表为例，红笔+，黒笔-）我们将测试档位切换至二极管档（蜂鸣档）标志符号如右图：正常的NPN结构三极管的基极（B）对集电极（C）、发射极（E）的正向电阻是430Ω-680Ω（根据型号的不同，放大倍数的差异，这个值有所不同）反向电阻无穷大；正常的PNP 结构的三极管的基极（B）对集电极（C）、发射极（E）的反向电阻是430Ω-680Ω，正向电阻无穷大。
集电极C对发射极E在不加偏流的情况下，电阻为无穷大。
基极对集电极的测试电阻约等于基极对发射极的测试电阻，通常情况下，基极对集电极的测试电阻要比基极对发射极的测试电阻小5-100Ω左右（大功率管比较明显），如果超出这个值，这个元件的性能已经变坏，请不要再使用。
如果误使用于电路中可能会导致整个或部分电路的工作点变坏，这个元件也可能不久就会损坏，大功率电路和高频电路对这种劣质元件反应比较明显。
尽管封装结构不同，但与同参数的其它型号的管子功能和性能是一样的，不同的封装结构只是应用于电路设计中特定的使用场合的需要。
要注意有些厂家生产一些不规范元件，例如C945正常的脚位是BCE，但有的厂家出的此元件脚位排列却是EBC，这会造成那些粗心的工作人员将新元件在未检测的情况下装入电路，导致电路不能工作，严重时烧毁相关联的元器件，比如电视机上用的开关电源。
在我们常用的万用表中，测试三极管的脚位排列图：先假设三极管的某极为“基极”,将黑表笔接在假设基极上,再将红表笔依次接到其余两个电极上,若两次测得的电阻都大(约几K到几十K),或者都小(几百至几K),对换表笔重复上述测量,若测得两个阻值相反(都很小或都很大),则可确定假设的基极是正确的,否则另假设一极为“基极”,重复上述测试,以确定基极.当基极确定后,将黑表笔接基极,红表笔笔接其它两极若测得电阻值都很少,则该三极管为NPN,反之为PNP.判断集电极C和发射极E,以NPN为例:把黑表笔接至假设的集电极C,红表笔接到假设的发射极E,并用手捏住B和C极,读出表头所示C,E电阻值,然后将红,黑表笔反接重测.若第一次电阻比第二次小,说明原假设成立. 体三极管的结构和类型晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管9013管脚参数封装说明、引脚实物图片(含贴片)
三极管9013管脚参数封装说明、引脚实物图片(含贴片)
常用的PNP型三极管有：A92、9015等型号；
NPN型三极管有：A42、9014、9018、9013、9012等型号
常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律性：
底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左到右依次为ebc；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc。
贴片封装:
贴片9013三极管
9013是一种最常用的普通三极管。
它是一种低电压,大电流,小信号的NPN型硅三极管特性
·集电极电流Ic：Max 500mA
·集电极-基极电压Vcbo：40V
·工作温度：-55℃ to +150℃
·和9012（PNP）相对
·主要用途：
∙开关应用
∙射频放大。
如何认识三极管的引脚
图1 NPN型三极管的符号与内部构造图2 PNP型三极管的符号与内部构造
在三极管引脚测量时，图1c和图2c对我们的帮助很大，二极管的极性为单向导通，并且导通时其两端的电压降一定保持在0.6∼0.8之间，只要能把握住此原则就能很容易地找出三极管的基极来，实际测量的时候只需要一台数字电表就可以。首先我们把数字电表切换到测量二极管的挡位，找来一个发光二极管（也是单向导通），然后用红黑测试棒去接触LED的两个引脚，看看哪种接法可以让LED发光。请看图3，这是标准的LED引脚图，以及哪种情况下LED会发光，同时表头也会有电压值出现。
我们将一般的三极管引脚判定程序简述整理如下，以方便检查未知极和引脚的三极管：
先假定三极管属于NPN型的，找出三极管的B极，若无法成功时，再假定三极管是属于PNP型的，找出其基极（Base），若仍不成功时，则认定此三极管非双极性型（Bipolar）或是该三极管已经损坏。
使用CE判断方式一，找出C和E极的位置。
PNP型三极管测量时，同样方法先确定B极是哪一引脚，然后把测试棒接在CE极上，找出两种接法中那种接法电阻值比较小，此时红色测试棒这一端就是C极。这个方法是由多次测试经验所得到的，顺手的话，可以在15～20s内判断出三极管的CBE引脚来，不过如果判断过程中您怀疑的话，请再用第二种方式做double check，以免发生错误。
PNP三极管的测量情况正好相反，请回图看2c表示图。当黑色测试棒接到B极，红压值，而红色测试棒接到B极，以黑色测试棒接触C或E极时，电表应该读不到值才算正确。做这方面测试时，通常我们是左手拿着三极管（脚朝上），右手像使用筷子的方式拿着两只测试棒，以左手的转动来转换测试脚。到目前为止，我们已经可以判断出三极管是NPN型或者PNP型，还有基极的真正引脚。
使用数字万用表判断三极管管脚教程
使用数字万用表判断三极管管脚(图解教程)现在数字式的万用表已经是很普及的电工、电子测量工具了，它的使用方便和准确性受到得维修人员和电子爱好者的喜爱。
但有朋友会说在测量某些无件时，它不如指针式的万用表，如测三极管。
我倒认为数字万用表在测量三极管时更加的方便。
以下就是我自己的一些使用经验，我是通常是这样去判断小型的三极管器件的。
大家不妨试试看是否好用或是否正确，如有意见或问题可以发信给我。
手头上有一些BC337的三极管，假设不知它是PNP管还是NPN管。
图1三极管我们知道三极管的内部就像二个二极管组合而成的。
其形式就像下列图。
中间的是基极〔B极〕。
图2三极管的内部形式首先我们要先找到基极并判断是PNP还是NPN管。
看上图可知，对于PNP管的基极是二个负极的共同点，NPN管的基极是二个正极的共同点。
这时我们可以用数字万用表的二极管档去测基极，看图3。
对于PNP 管，当黑表笔〔连表内电池负极〕在基极上，红表笔去测另两个极时一般为相差不大的较小读数〔一般0.5-0.8〕，如表笔反过来接那么为一个较大的读数〔一般为1〕。
对于NPN表来说那么是红表笔〔连表内电池正极〕连在基极上。
从图4，图5可以得知，手头上的BC337为NPN管，中间的管脚为基极。
图3万用表的二极管测量档图4判断BC337的B极和管型(1)图4判断BC337的B极和管型(2)找到基极和知道是什么类型的管子后，就可以来判断发射极和集电极了。
如果使用指针式万用表到了这个步可能就要用到两只手了，甚至有朋友会用到嘴舌，可以说是蛮麻烦的。
而利用数字表的三伋管hFE档〔hFE 测量三极管直流放大倍数〕去测就方便多了，当然你也可以省去上面的步骤直接用hFE去测出三极管的管脚极性，我自己那么认为还是加上上面的步骤方便准确一些。
把万用表打到hFE档上，BC337卑下到NPN的小孔上，B极对上面的B字母。
读数，再把它的另二脚反转，再读数。
读数较大的那次极性就对上表上所标的字母，这时就对着字母去认BC337的C，E极。
