接地电阻测试仪操作维护保养规程

合集下载

接地电阻测试仪操作规程(三篇)

接地电阻测试仪操作规程(三篇)

接地电阻测试仪操作规程一、引言接地电阻测试仪是一种用于测量接地系统(包括建筑物、设备等)的接地电阻值的仪器。

准确测量接地电阻对于保证接地系统的可靠性和安全性非常重要。

为了正确、安全地使用接地电阻测试仪,特制定以下操作规程。

二、操作准备1. 检查接地电阻测试仪的外观,确保仪器没有损坏。

2. 准备好测试的接地系统,包括接地装置和接地电极。

3. 检查测试环境,确保周围没有危险物品或存在其他安全隐患。

4. 检查仪器的电源,确保仪器可以正常使用。

三、操作步骤1. 将接地电阻测试仪放置在平稳的工作台上,并连接电源。

2. 打开仪器的电源开关,待仪器启动完成后,选择合适的测试参数(如测试范围、测试模式等)。

3. 将测试引线连接到仪器的测试端口上,确保引线连接牢固。

4. 将另一端的测试引线连接到接地电极上,确保接地电极与接地装置牢固连接。

5. 按下仪器上的测试按钮,仪器会开始对接地系统进行测试,并显示测试结果。

6. 等待测试结果稳定后,记录下测试结果,并根据需要进行其他测试(如多点测试)。

7. 测试完成后,断开测试引线和接地电极的连接,并将接地电阻测试仪的电源关闭。

8. 拆除测试装置,并进行必要的清理和维护。

四、注意事项1. 在操作接地电阻测试仪之前,务必熟悉仪器的使用说明书,了解仪器的工作原理和注意事项。

2. 在测试接地系统之前,应对测试环境进行检查,确保周围没有危险物品或存在其他安全隐患。

3. 在连接测试引线和接地电极时,应确保连接牢固,以免影响测试结果的准确性。

4. 在进行测试时,应留意仪器的显示结果,及时记录测试结果,并根据需要进行其他测试。

5. 在测试完成后,应及时断开测试引线和接地电极的连接,并将接地电阻测试仪的电源关闭,以免造成意外伤害或损坏仪器。

6. 始终遵守相关电气安全操作规程和工作场所的安全规定,保证自己和他人的安全。

五、总结接地电阻测试仪的正确使用对于保证接地系统的可靠性和安全性至关重要。

按照以上操作规程进行接地电阻测试,能够确保测试的准确性和安全性,提高工作效率和工作质量。

接地电阻测试仪操作规程

接地电阻测试仪操作规程

接地电阻测试仪操作规程简介接地电阻测试仪是用于测量电路中接地电阻的仪器。

正确操作接地电阻测试仪可以保证测试结果准确。

本文档将介绍接地电阻测试仪的操作规程,以确保测试的准确性。

操作规程1. 接线检查在测试之前,应检查接地电阻测试仪与被测试设备之间的所有接线是否正确连接。

被测试设备应先关机或断电,然后将接地电阻测试仪的测试线分别连接到被测试设备的电源插座接地线和地面上的电位块上。

不要使用自制测试线。

2. 仪器准备接地电阻测试仪在使用前应进行相应的设置。

打开仪器电源,在菜单中选择测试所需参数。

在设置参数时应确认测试电压和测试电流的范围,以确保测试结果的准确性。

3. 测试操作在确认仪器设置正确后,开始测试。

将测试线连接到被测试设备的电源插座接地线和电位块上,按下测试键,测试仪器会自动进行测试。

在测试过程中不要动作或干扰测试线。

测试结束后,测试仪器会自动显示测试结果。

4. 结果处理测试结果显示出来后,应仔细检查并记录测试结果。

记录时要注明测试时间、测试仪器的型号及序列号等详细信息。

如果测试结果异常,应重新测试或进行相关维修。

5. 仪器保养接地电阻测试仪在测试完毕后应进行相应的保养,以确保其长时间的使用寿命。

保养包括仪器清洁、维护和存放。

清洁应使用干净的布进行擦拭,不要使用化学品。

存储时应放在干燥、阴凉处,避免阳光直射。

总结接地电阻测试仪是一种非常精密的仪器,使用时需要注意安全和正确操作。

在测试前,要仔细检查所有接线是否正确连接。

测试过程中不要动作或干扰测试线。

测试结果出来后要仔细检查并记录下来。

最后,要进行仪器保养,以确保长期的使用寿命。

如上所述,正确操作接地电阻测试仪可以保证测试结果准确。

接地电阻测试仪操作规程范本(三篇)

接地电阻测试仪操作规程范本(三篇)

接地电阻测试仪操作规程范本操作规程:接地电阻测试仪一、导言接地电阻测试仪是用来测试各种电气设备接地电阻的专用仪器,本操作规程旨在规范接地电阻测试仪的使用流程,保证测试结果的准确性和测试人员的安全。

二、测试前的准备1. 确保测试设备完好无损,仪器上的电缆、接头、夹子等部件应无断裂、脱落等情况;2. 检查测试仪上的电池电量,确保电量充足;3. 检查测试仪的显示屏,确保屏幕完好无损;4. 确定测试仪的测试范围和测试对象,根据需要选择合适的测试电流档位;5. 确保测试环境安全,无明显的电磁干扰或其他外部因素干扰。

三、测试操作步骤1. 将测试仪连接至待测试设备的接地点。

2. 打开测试仪的电源开关,确保仪器正常启动。

3. 设置测试仪的测试电流档位,根据测试对象的特点和要求选择合适的档位。

4. 按下测试仪上的测试按钮,开始进行测试。

等待测试仪显示出稳定的测试结果。

5. 记录测试结果,包括接地电阻的数值和测试时的环境参数等。

6. 对于需要多次测试的情况,可以进行多次测试并取平均值,以提高测试结果的准确性。

7. 测试完毕后,关闭测试仪的电源开关。

四、注意事项1. 在操作过程中要保持仪器的稳定性,不得随意移动或摇晃测试仪。

2. 确保测试仪与待测试设备的接地点良好接触,不得存在松动或不良接触等情况。

3. 在进行测试时,不得有其他电气设备的工作状态与被测设备存在干扰。

4. 严禁在强电场或带电设备附近进行测试,以免造成安全事故。

5. 在测试过程中,如发现异常情况或仪器故障,应立即停止测试并排除故障。

6. 遵守测试仪器的使用说明和维护要求,保证仪器长期有效使用。

五、维护与保养1. 使用完毕后,及时清理测试仪上的灰尘和污渍,保持仪器干净整洁。

2. 定期检查测试仪的电池电量,保证电量充足。

3. 不得私自拆卸或更换测试仪的重要部件,如有需要,应联系专业人员进行维修。

4. 定期进行仪器的校准与检测,保证测试结果的准确性。

5. 将测试仪存放在干燥、通风、无腐蚀性气体的环境中,避免日晒、雨淋和摔落。

接地电阻测试仪操作规程

接地电阻测试仪操作规程

接地电阻测试仪操作规程接地电阻测试仪是一种用于测量接地装置接地电阻的仪器。

接地电阻测试仪操作规程如下:一、安全操作1.使用前,请检查接地电阻测试仪的外观和内部连接线路是否正常。

2.请将接地电阻测试仪安装在干燥、通风良好的环境下。

3.再使用接地电阻测试仪之前,请先检查接地线是否接好。

4.如果发现接地线有损坏或破裂,请立即更换。

5.在操作过程中,请勿将电阻计扔或碰撞。

6.在操作时,请勿在设备上涂布有腐蚀剂或化学药品,以免引起安全事故。

二、使用操作1.连接电缆和接地电极:在使用前,将测试仪与外部设备连接,确保连接好线材和接地电极。

2.选择工作模式:在选择模式后,打开电源,等待几秒钟,电阻计杆上的指示灯会亮起。

3.测量接地电阻:将测试仪的两个静电杆(红色和黑色)插入地面,并按下测试仪的测量按钮。

4.读取测试结果:在测量完成后,仪器上的LED屏幕会显示相应的接地电阻值。

5.保存测试数据:将测试数据记录在相应的文档中,并保持仔细。

三、维护操作1.及时清理:在使用之后,请注意清洁接地电阻测试仪的外观,并将其放置在轻松的环境下。

2.定期校验:请定期将接地电阻测试仪送到专业机构进行校验和维修,以保证设备的正常工作。

3.防止损坏:在操作和存储设备时,请不要将设备放在受潮和高温的环境中,以免影响设备寿命。

四、使用注意事项1.在使用过程中,请避免使用接地电阻测试仪与太阳直接接触或在潮湿、尘土等环境中工作,以免影响测量精度和准确性。

2.在使用过程中,如发现任何故障或质量问题,请及时向相关方面反映,以便提供更好的服务和保障。

3.在使用过程中,请注意防止人身伤害,例如请勿将接地线对着人身和裸体孔。

总之,对于接地电阻测试仪这类电器设备,在操作和使用过程中,一定要遵守严格的规范和操作方法,以确保设备的安全和正常工作,同时为使用者提供更好的服务和体验。

接地电阻测试仪操作维护规程

接地电阻测试仪操作维护规程

接地电阻测试仪操作维护规程一、操作规程:1.在使用前,必须检查测试仪的外壳是否完好,连接线是否有损坏,所有按钮、开关是否灵活可用。

2.将测试仪放置在干燥通风的环境中,确保其稳定性。

3.根据需要选择对应的测试范围,并将测试仪置于该范围。

4.将测试仪的接地线连接到待测接地系统上的接地电极,确保连接牢固,避免产生接地电流。

5.调节测试仪的仪表,使其指针归零或数字显示为零。

6.在测试前,确保接地系统与其他电气设备之间都已切断,避免产生干扰。

7.操作人员应远离接地系统,以免受电流的影响。

8.按下测试按钮,测试仪会自动进行测试,并显示测试结果。

9.测试结束后,及时按下停止按钮,关闭测试仪的电源。

10.断开待测接地系统与测试仪的连接,清理测试仪,存放到指定的位置。

二、维护规程:1.定期检查测试仪的外壳是否有损坏,如有损坏应及时修复或更换。

2.测试仪的连接线应定期检查是否有断裂或破损,如有破损应及时更换。

3.对测试仪的仪表和按钮进行定期清洁,避免因积尘而影响正常使用。

4.如果测试仪出现故障或指示不准确,应立即停止使用,并交由专业人员进行维修。

5.长时间不使用测试仪时,应将其存放在干燥、通风的环境中,避免受潮或受潮。

6.测试仪的电源插头应定期检查是否有松动或脱落的情况,确保电源连接正常。

7.避免测试仪受到强磁场、强电场或潮湿环境的影响,以保证测试的准确性和可靠性。

8.使用测试仪时应按照操作说明进行,避免不当操作引起设备损坏或人员伤害。

9.定期校验测试仪的准确性,如有偏差应及时进行调整或更换。

总之,正确操作和维护接地电阻测试仪对保障接地系统的安全性能至关重要。

通过遵循上述操作维护规程,可以确保测试仪的正常运行和可靠使用,提高工作效率,并确保测试结果的准确性。

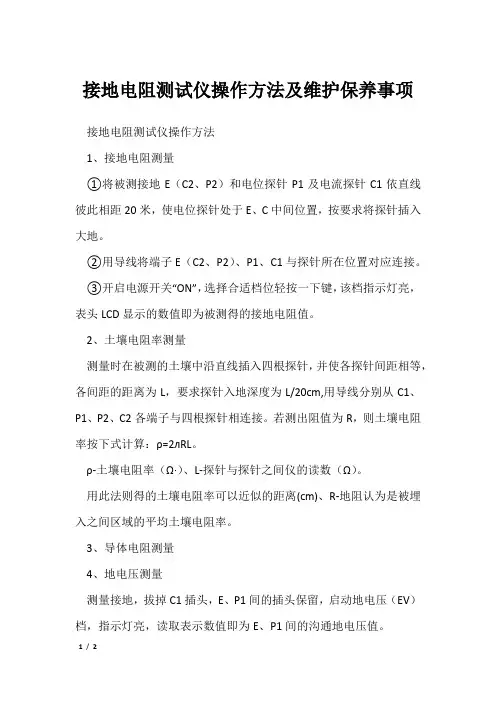

接地电阻测试仪操作方法及维护保养事项

接地电阻测试仪操作方法及维护保养事项

接地电阻测试仪操作方法及维护保养事项接地电阻测试仪操作方法1、接地电阻测量①将被测接地E(C2、P2)和电位探针P1及电流探针C1依直线彼此相距20米,使电位探针处于E、C中间位置,按要求将探针插入大地。

②用导线将端子E(C2、P2)、P1、C1与探针所在位置对应连接。

③开启电源开关“ON”,选择合适档位轻按一下键,该档指示灯亮,表头LCD显示的数值即为被测得的接地电阻值。

2、土壤电阻率测量测量时在被测的土壤中沿直线插入四根探针,并使各探针间距相等,各间距的距离为L,要求探针入地深度为L/20cm,用导线分别从C1、P1、P2、C2各端子与四根探针相连接。

若测出阻值为R,则土壤电阻率按下式计算:ρ=2лRL。

ρ-土壤电阻率(Ω·)、L-探针与探针之间仪的读数(Ω)。

用此法则得的土壤电阻率可以近似的距离(cm)、R-地阻认为是被埋入之间区域的平均土壤电阻率。

3、导体电阻测量4、地电压测量测量接地,拔掉C1插头,E、P1间的插头保留,启动地电压(EV)档,指示灯亮,读取表示数值即为E、P1间的沟通地电压值。

5、测量完毕按一下电源“OFF”键,仪表关机。

维护保养事项1、测量爱护接地电阻时,肯定要断开电气设备与电源连接点。

在测量小于1Ω的接地电阻时,应分别用导线连在接地体上,C2在外侧P2在内侧。

2、测量接地电阻时需反复在不同的方向测量3-4次,取其平均值。

3、测量大型接地网接地电阻时,不能按一般接线方式测量,可参照电流表、电压表测量法中的规定选定埋插点。

4、若测试回路不通或超量程时,表头显示“1”,说明溢出,应检查测试回路是否连接好或是否超量程。

5、本表当电池电压低于7.2V时,表头显示欠压符号“←”,表示电池电压不足,此时应插上电源线由沟通供电或打开仪器后盖板更换干电池。

6、假如使用可充电池时,可直接插上电源线利用本机充电,充电时间一般不低于8小时。

7、存放保管本表石时,应留意环境温度和湿度,应放在干燥通风的地方为宜,避开受潮,应防止酸碱及腐蚀气体,不得雨淋,暴晒,跌落。

接地电阻测试仪安全操作及保养规程

接地电阻测试仪安全操作及保养规程

接地电阻测试仪安全操作及保养规程前言接地电阻测试仪在土木工程、通信、电力等领域广泛应用,其作用是测试接地设施的接地电阻值,以判断接地设施的可靠性。

接地电阻测试仪操作简单,但在使用过程中需要注意安全。

本文将详细介绍接地电阻测试仪的安全操作及保养规程,以确保使用过程中的安全和设备的长期稳定运行。

安全操作规程检查接线在使用接地电阻测试仪之前,一定要检查测试仪的接线是否正确、接触是否良好。

测试线应该与测试仪正确的接口相连接,电源线应该插入线路可靠的电源插座。

如果有任何损坏或者松动,都应该立即维修或更换。

避免触摸金属部分在测试接地线路时,容易产生较高电压,在测试仪上插入测试线时也可能会碰到金属部分,因此在测试过程中一定要注意避免触摸金属部分。

换言之,在通过接地电阻测试仪测试接地设施时,我们应该保持双手干燥,不要触摸测试仪的任何金属部分,这样才能确保安全。

操作正确顺序在测试前,先将电源打开,然后将测试线连接到测试仪上。

接下来将测试线连接到要测试的接地线路上,最后通过按下测试按钮进行测试。

在测试后,先将测试线与要测试的接地线路拔出,然后再拔下测试线与测试仪连接的部分。

废止使用后,应该关闭电源,并拔出电源插头。

防止过载接地电阻测试仪具有一定的承受范围,因此在测试时应该注意防止过载。

为了保证测试结果的准确性,测试仪的电流和电压的测量范围应尽量符合测试对象的接地电阻。

如果超过了测试仪的承受范围,测试仪可能会损坏,而且测试结果也可能不准确。

保养规程清洁测试仪在使用接地电阻测试仪时,应定期清洗测试仪的表面和接口。

使用干布清洁测试仪的表面和接口,不要使用液体溶剂或者研磨剂清洁,以免损坏测试仪的表面和接口。

也不要用水清洗,以免损坏测试仪电路。

保存测试仪接地电阻测试仪是一种精密仪器,保存时应将测试仪放在干燥的地方,防止受潮、发霉。

同样在保存前也要定期对测试仪进行检查,确保不存在松动、腐蚀等问题。

测试仪的维护定期检查接地电阻测试仪的电源插头、测试线以及测试仪接口的接触是否良好;检查测试仪的电源开关、测试按钮和指示灯等部件是否正常。

接地电阻测试仪的操作规程

接地电阻测试仪的操作规程

接地电阻测试仪的操作规程一、操作前的准备工作1.确保接地电阻测试仪的电源充足,并检查电池电量是否足够。

2.检查设备的连接线是否完好,没有断裂或损坏。

3.确认测试场地的接地系统是否符合安全要求,并检查是否有任何外部干扰源。

二、接地电阻测试仪的操作步骤1.将测试仪的电源线插入电源插座,并打开仪器的电源开关。

2.将测试仪的测量线连接到接地设备或接地系统上,确保线缆连接紧固可靠。

3.选择适当的测量范围和测量模式,根据实际情况选择直流或交流模式。

4.按下开始测试的按钮,等待测试仪显示出结果。

在测试过程中保持设备的稳定,避免任何不必要的干扰。

5.记录测量结果,并与规定的安全要求进行比较。

如果测试结果不合格,应及时采取措施修复或更换接地系统。

6.测试完成后,关闭测试仪的电源开关,并将电源线从插座上拔出。

三、注意事项1.在进行接地电阻测试时,应确保测试仪的工作环境干燥、通风良好,并且没有任何易燃、易爆的气体。

2.在测试过程中,避免触摸测试设备的导线和接地系统的导体,以免触电或造成其他危险。

3.在选择测量范围时,应根据实际情况确定,并确保其能够覆盖到测试对象的电阻范围。

4.需要注意的是,虽然接地电阻测试仪能够提供比较准确的测试结果,但仪器本身也存在一定的误差,因此应在多次测试后取平均值来判断接地系统的电阻值。

5.进行测试之前,应仔细阅读并理解测试仪器的使用说明书,确保正确操作,避免误操作导致的危险。

四、维护保养1.定期检查测试仪的电源线、连接线和导线是否损坏,如有损坏应及时更换修复。

2.定期清理测试仪器的外壳,确保仪器的散热良好,防止灰尘或污垢影响测试结果。

3.不使用测试仪时,应将其存放在干燥、通风的地方,避免受潮或受到任何外部物体的碰撞。

以上就是接地电阻测试仪的操作规程,希望能对大家在使用过程中提供帮助。

在进行任何测试之前,应确保自身安全,并根据实际情况选择合理的测试方法和设备。

12 接地电阻测试仪操作与保养规范

12 接地电阻测试仪操作与保养规范

文件名称接地电阻测试仪操作与保养规范版本版次B/1
制订部门工程部页码页数1/3
1.目的:
为了规范操作过程,确保测试结果的准确性和使设备正常、安全运行,特制定此操作规程。

2.适用范围:
本文件适用于本公司对电阻测试仪的操作与点检作业。

3.主要参数:
电阻值100mΩ
4.操作步骤:
4.1准备工作
4.1.1 确保仪器处于有效且合格的计量状态
4.1.2 检查仪器工作电压(220V)是否正确,
接地是否良好,电源开关是否正常。

4.1.3 检查仪器的外接插座、插座线、
治具是否良好。

4.2 开启仪器
4.2.1 按下电源开关,预热5-10分钟。

4.2.2 把接地电阻测试仪平稳的放在桌面
上,正确连接好各测试设备,插好
机器、测试干净的治具等电源线,如右图:
4.2.3 依客户要求设置电流、时间、电阻值100mΩ(注:设备由工程技术人员调试好并
进行现场指导)。

4.3 接地电阻测试
4.3.1 按电流启动钮,此时测试指示灯常亮(红色),测试过程中目视检查电阻值显示屏,
如电阻值显示大于或等于100mΩ均为不良,如电阻值显示小于100mΩ被测机器正
常,此时可进行下一台机器的测试。

并将测试结果记录于接地电阻测量记录表。

4.3.2 测试完毕,关闭电源开关,取已测试OK的机器下拉,NG产品标示待维修。

4.4接地电阻测试仪的点检:
编制审核批准
日期2016-4-26 日期日期。

钳形接地电阻测试仪安全操作及保养规程

钳形接地电阻测试仪安全操作及保养规程

钳形接地电阻测试仪安全操作及保养规程1. 引言钳形接地电阻测试仪是一种广泛应用于电力、通信、建筑等领域的电气测试仪器。

为了确保测试仪的正常运行和使用者的人身安全,本文档将详细介绍钳形接地电阻测试仪的安全操作及保养规程。

2. 安全操作规程2.1 测试仪器准备在启动测试仪之前,需要进行以下准备工作:•使用前确认测试仪器的外壳没有明显的损坏和裸露的电子元件;•核对测试仪器的型号和规格是否符合实际需求;•确保测试仪器的电池充足,并正确插入电池。

2.2 使用过程中的注意事项•在测试过程中,严禁将测试仪器接触到带电部件上,避免触电和危险事故的发生;•确保测试仪器的探头与被测部件充分接触,避免因接触不良导致的测试误差;•检查被测部件是否带电,确保在测试之前将被测部件安全放电后再进行测量;•在进行测试之前,先确认测试仪器的各项参数设置是否正确,例如测试范围、显示单位等;•定期检查测试仪器的绝缘性能,避免因绝缘损坏导致的危险事故;•测试结束后,及时关闭测试仪器的电源,并将测试仪器存放在干燥、通风的地方。

2.3 应急事故处理在测试过程中,如果发生意外事故或遇到紧急情况,应采取以下措施:•立即切断测试仪器的电源,避免进一步的事故发生;•若有人员受伤,应立即向医院求助,并根据伤情提供相应的急救措施;•向相关部门报告事故并妥善保存现场的证据,以便事故调查和处理。

3. 保养规程3.1 清洁与防护•定期清洁测试仪器的外壳,避免灰尘和污垢的堆积导致散热不良;•使用干净的软布清洁测试仪器,并避免使用含有酸、碱等腐蚀性物质的清洁剂;•避免将测试仪器长时间暴露在高温、潮湿等恶劣环境中,以免损坏电子元件;•使用测试仪器时,应避免强烈的撞击和摔落,以防止损坏仪器的内部结构。

3.2 定期检查与维护•定期对测试仪器进行功能测试和校验,确保其测量精度和稳定性;•检查测试仪器的连接线是否磨损或断裂,如有损坏应及时更换;•检查电池的电量及电池接触是否良好,避免因电池问题导致测试异常;•需要维修时,请联系专业的维修人员进行维护和修理,切勿私自拆解测试仪器。

接地电阻测试仪操作维护规程

接地电阻测试仪操作维护规程

接地电阻测试仪操作维护规程7.23.1 设备简介接地电阻测试仪是检验测量接地电阻的常用仪表,也是电气安全检查与接地工程竣工验收不可缺少的工具,进年来由于计算机技术的飞速发展,因此接地电阻测试仪也渗透了大量的微处理机技术,其测量功能,内容与精度是一般仪器所不能相比的。

目前先进的电阻测试仪能满足所有接地测量要求。

7.23.2 作业条件确认(1)测量时,断开接地线路与被保护的设备,获得准确的测量数据。

7.23.3 风险分析与削减措施(1)穿戴劳保,防止手被测试线划伤。

7.23.4 设备操作(1)如图7.3、图7.4所示,将被测接地级Eí与电位探测针Pí和电流接地探测针Cí成直线排列,彼此相距20米,且电位探测针Pí应插于接地级Eí与电流探测针Cí之间,Pí和Cí插入地下0.5~0.7米。

(2)使用专用导线将Eí、Pí和Cí分别与仪表相应端钮相连。

图7.3 三端钮式图7.4 四端钮式(3)将仪表放在水平位置上,检查检流计指针是否在中心线上,若未指在中心线上,则用零位调整器将其调整到中心线位置。

(4)将“倍率标度”置于最大倍数,慢慢转动发电机的摇把,同时旋动“测量标度盘”,使检流计的指针平衡(置于中心线上)。

(5)当检流计的指针接近中心线时,加快发电机摇把的转速(达到120转/分),再调整“测量标度盘”,使指针指于中心线上。

(6)如果“测量标度盘”的读数小于1,应将“倍率标度”置于较小的倍数,再重新调整“测量标度盘”,以得到正确的读数。

(7)当检流计的指针完全平衡在中心线上以后,用“测量标度盘”的读数乘以“倍率标度”的倍数,即为所测电阻值。

7.23.5 注意事项(1)摇测绝缘电阻过程中,转速由慢逐渐到快摇动手柄,不得忽快忽慢,以免指针摆动过大而引起误差。

(2)如果检流计灵敏度过高,则使电位探测针Pí插入土中浅一些;如果检流计灵敏度过低,则沿电位探测针Pí和电流探测针Cí注水,使其湿润。

接地电阻测试仪操作规程

接地电阻测试仪操作规程

接地电阻测试仪操作规程一、测试前准备1.确保测试仪器已经校准,并且在有效期内。

2.安装电池或连接电源,确保测试仪器工作正常。

3.使用合适的测试夹具或电极,根据需要连接测试仪器和测试对象。

4.清理测试对象表面的污垢和腐蚀物,确保良好的电接触。

5.在测试区域内采取适当的安全措施,如佩戴个人防护装备,确保周围环境的安全。

二、测试步骤1.将测试仪器的测试电极或测试夹具连接到测试对象上。

2.打开测试仪器,并设置测试参数,如测试范围和测试电流。

3.将测试仪器的电极或测试夹具妥善地放置在测试对象上,确保电接触良好。

4.按下测试仪器上的测试按钮,开始测试。

5.等待测试仪器完成测试,并记录测试结果。

6.如果需要重新测试,可按照上述步骤重新测试。

7.在测试完成后,关闭测试仪器,并断开与测试对象的连接。

三、测试注意事项1.在进行接地电阻测试时,应确保测试对象没有电源供电,并已经采取了必要的安全措施。

2.在进行接地电阻测试时,应避免测试对象受到其他电器设备的干扰。

3.在测试过程中,操作人员应保持适当的姿势,避免触摸裸露的电极或测试夹具。

4.在测试过程中,应注意测试仪器和测试对象的工作状态,如温度、震动等因素,以确保测试结果的准确性。

5.测试仪器应定期进行校准和维护,以确保测试的准确性和可靠性。

6.在测试过程中,如发现测试仪器或测试对象存在异常情况,应立即停止测试,并排除故障。

7.在进行接地电阻测试时,应遵守相关的安全规程和操作规定。

8.在测试过程中,应尽量避免人员聚集或其他不安全的行为。

四、测试结果记录和分析1.在测试完成后,应及时记录测试结果,包括测试日期、测试地点和测试对象等信息。

2.对于测试结果异常或不符合要求的情况,应进行数据分析,并采取相应的措施进行修正。

3.测试结果应及时通知相关人员,并按照相关规定进行处理和记录。

4.对于测试结果符合要求的情况,应及时归档和保存相关数据和记录。

五、测试仪器的维护和保养1.定期清洁测试仪器的外壳和测试电极,防止污垢和腐蚀物的堆积。

接地电阻测试仪操作规程

接地电阻测试仪操作规程

接地电阻测试仪操作规程
《接地电阻测试仪操作规程》
一、测试仪器配置:
1. 接地电阻测试仪
2. 测试线
3. 接地极
4. 接地夹具
二、操作流程:
1. 将测试仪器接地电源插头插入电源插座。

2. 连接测试线和接地极,确保连接牢固。

3. 将接地极放置于要测试的接地装置上,使用接地夹具固定。

4. 打开测试仪器电源开关。

5. 调节测试仪器设置,选择合适的测试范围和参数。

6. 按下测试按钮开始测试,等待测试结果显示稳定后记录测试数值。

7. 关闭测试仪器电源开关,拔出接地电源插头。

三、注意事项:
1. 在进行测试前,应检查测试仪器和相关配件是否完好,确保安全使用。

2. 要确保测试仪器和被测试接地装置处于安全状态,避免发生意外。

3. 在测试过程中,应遵守相关操作规程,严格按照操作流程进行操作,杜绝疏漏。

4. 测试完毕后,应及时清理和归还测试仪器和配件,做好设备
保养和管理。

四、测试仪器维护:
1. 定期对测试仪器进行检查和维护,确保其正常使用。

2. 存放测试仪器应放置在干燥通风处,避免受潮和日晒。

3. 使用过程中如有异常情况,应及时向专业维修人员进行维修处理。

以上是关于接地电阻测试仪操作规程的详细内容,希望使用人员能够严格遵守相关规章制度,确保安全进行测试操作。

接地电阻测试仪操作规程

接地电阻测试仪操作规程

接地电阻测试仪操作规程一、引言接地电阻测试仪是一种用于测量接地系统电阻的仪器,用于判断接地系统的安全性能是否符合要求。

为了确保测试的准确性和安全性,在操作测试仪时需按照以下规程进行操作。

二、操作规程1. 设备准备1.1 确保接地电阻测试仪处于正常工作状态,并且已经通过维修与校准。

1.2 检查测试仪的外观并清洁,确保各部件无破损或松动。

1.3 确保测试仪的电源已经正确连接,并且电源电压与要求相符。

1.4 检查测试仪的测试夹具、测试线缆等附件是否完好,并进行必要的检修与更换。

2. 测试准备2.1 确定要测试的接地系统的具体位置,并在测试仪上选择对应的电流和测量范围。

2.2 切断接地系统与主电源的连接,并确保没有其他设备在该接地系统上工作。

2.3 将测试仪的测试夹具与接地系统的接地体连接并调整好。

2.4 确保测试夹具与接地体之间的接触良好,并清除接触面的灰尘或污垢。

3. 进行测试3.1 按下测试仪上的开始按钮,开始进行电阻测试。

3.2 在测试过程中,注意观察测试仪上的指示灯和显示屏的数值变化,并记录测试结果。

3.3 测试仪通常会提供持续测试和瞬时测试两种模式,根据需要选择相应的模式进行测试。

3.4 在测试完成后,按下测试仪上的停止按钮,停止测试并断开测试夹具与接地体的连接。

4. 测试结果的处理与记录4.1 根据测试仪上的显示结果,判断接地系统的电阻是否符合要求。

4.2 如果测试结果超出了规定范围,需进行进一步的检查与修复。

4.3 将测试结果记录在相应的测试报告中,并注明测试日期、时间、位置等相关信息。

4.4 对测试仪进行清洁、维护和保养,确保其正常工作状态。

5. 安全注意事项5.1 在操作测试仪之前,务必熟悉测试仪的使用说明书,并按照规程操作。

5.2 在测试过程中,注意遵守相关电气安全规定,避免触电和短路等事故的发生。

5.3 确保测试仪的接地线可靠接地,避免发生不必要的电击风险。

5.4 在测试过程中,应注意接地体可能存在的高压电源及其他危险因素,确保个人安全。

066-接地电阻测试仪操作和维护保养规程-

066-接地电阻测试仪操作和维护保养规程-

接地电阻测试仪操作和维护保养规程1. 目的本规程制定的目的是为了规范接地电阻测试仪的操作和维护保养。

2. 范围本规程适用于接地电阻测试仪。

3. 职责3.1质量部QC负责按本规程对接地电阻测试仪进行操作和维护保养。

3.2 质量部QA负责对操作员生产进行监督。

4.内容4.1 注意事项4.1.1 测试仪必须可靠接地。

4.1.2操作人员一定要熟悉该仪器的操作程序方可使用,使用过程中不可随意调节其他按钮;测试电流需大于所设电流才能报警;测试完毕后,须处于“复位”状态,方可取下接线。

4.1.3 严禁快速反复的开启和关闭测试仪的电源开关。

4.1.4 严禁把测试仪输出线和220V电源线短接。

4.2 设备操作4.2.1本仪器配备两付测量线,红线组测量线接红色测量端口,黑色组测量线接黑色端口。

4.2.2接通电源,开启电源开关,显示屏数码管点亮。

4.2.3按需要选择测试量程开关100mΩ或500mΩ。

当开关按下时为100mΩ量程,此时显示电阻测试范围为0~100mΩ;当开关弹出时为500mΩ量程,此时显示电阻测量范围为0~500mΩ。

4.2.4将电流调节旋钮逆时针调至零位。

4.2.5按动“测试”按钮,调节“电流调节”旋钮并观察显示屏电流值至所需要的电流值。

4.2.6将“预置/测试”开关置“预置”状态,调节“预置调节”电位器,预置报警所需电阻值。

(必须在有电流输出的情况下,设置报警电阻值)4.2.7按动“复位”按钮,切断输出电流,同时将“电流调节”旋钮旋至最小;按下图连接线:将一付电流、电压夹同时夹在被测设备接地端(PE端),将另一付电流、电压夹也同时夹在已保护接地的设备外壳上,或者夹在各个已保护接地的可触及金属部件上。

4.2.8按“+”“-”键进行时间调节,设为所需时间,按动“测试”按钮,调节“电流调节”旋钮至所需的电流值并保持至倒计时结束,测试完成,然后读下显示屏显示的电阻读数(即我们需要测量的接地电阻值)。

当被测机器的接地电阻大于所设定的电阻值时,仪器即发出断续声光报警,反之不报警。

医疗器械生产- 医用接地电阻测试仪操作和保养规程

医疗器械生产- 医用接地电阻测试仪操作和保养规程

与保养出厂检验页次:第1页页数:共2页
使用测试仪来测试仪器的接地阻抗,可以按照以下步骤进行操作:
1、测试仪必须使用三孔电源插座,必须保证接地良好;
2、如图1所示,将测试线按颜色粗线连接大的接线柱,细线连接销的接线柱;
图1 测试线连线方法
3、开机之前,必须将“电流调节”旋钮逆时针旋转到底,设置各项参数之前,必须先按仪器的“复位”键,将仪器报警电阻设置为100mΩ,将测试时间设置为25秒;
4、设置方法如下:在复位状态,按“预置”键进入电阻设置状态,用“向上”、“向下”键设定所需的电阻设置为100mΩ,按“确定”键保存;再次按“时间”键进入时间设置状态,用“向上”、“向下”键设定为25s,按“确定”键保存。

5、图2所示,将电源线端子插入仪器电源插口,将红色试验夹夹住地线,将黑色试验夹夹住外露接地金属;
图2 测试夹连接方法。

便携式接地电阻测试仪安全操作及保养规程

便携式接地电阻测试仪安全操作及保养规程

便携式接地电阻测试仪安全操作及保养规程1. 引言便携式接地电阻测试仪是一种用于测试接地电阻的专业工具。

准确操作和正确保养测试仪对于保障人员的安全和测试仪的性能至关重要。

本文档将介绍便携式接地电阻测试仪的安全操作和保养规程。

2. 安全操作规程2.1 操作前准备在使用接地电阻测试仪之前,确保以下准备工作已经完成:1.检查测试仪的外观是否完好无损,没有裂纹、破损等损坏。

2.检查测试仪是否已经校准,并在校准有效期内。

3.确保测试环境安全,无易燃、易爆、有害气体等危险因素。

4.检查测试仪的电源是否充足,电池电量是否足够。

2.2 操作流程按照以下步骤进行操作:1.打开测试仪电源开关,确保电源正常工作。

2.将测试仪的测量引线接入被测电阻上。

3.按下测试仪的启动按钮,开始进行测量。

4.等待测试仪完成测量,记录测试结果。

5.关闭测试仪电源开关,结束测量。

2.3 安全注意事项在操作接地电阻测试仪时,请务必注意以下安全事项:•使用测试仪之前,必须接受相关的培训,掌握正确的操作方法。

•预先检查测试仪的外观是否完好,确保没有损坏。

•使用过程中,严禁将测试仪暴露在湿润或恶劣的环境中。

•在测量之前,必须确保被测电阻处于安全且可靠的状态。

•测试仪仅限于测量接地电阻,禁止用于其他场景和目的。

•如果在测量过程中发现任何异常情况,应立即停止使用并进行检修。

3. 保养规程3.1 日常保养日常保养是确保测试仪长期正常工作的关键。

下面列出了一些常见的日常保养事项:1.定期清洁测试仪的外壳,使用干净柔软的布擦拭,避免使用有腐蚀性的化学溶液。

2.对测试仪进行定期校准,确保测量结果准确可靠。

3.存放测试仪时,应放置在干燥、通风、无腐蚀性气体和尘埃的环境中。

4.不使用测试仪时,应将电源开关关闭,以节省电池电量。

3.2 长期保养长期保养是保证测试仪性能持久稳定的关键。

以下是一些长期保养的建议:1.定期对测试仪进行全面检查,发现损坏或故障及时进行维修或更换。

医用接地电阻测试仪操作保养规程

医用接地电阻测试仪操作保养规程

医用接地电阻测试仪操作保养规程一、操作规程1.检查仪器在使用之前,需要检查医用接地电阻测试仪是否有外观损坏或者其他异常情况。

如果有任何问题,应当及时维修或更换。

2.准备工作确保测试仪器的电源连接正常,并注意电源电压是否符合要求。

同时,准备好测试仪器的相关附件和测试导线,确保导线连接牢固。

3.测试环境测试时,应当选择一个干燥、无尘、无腐蚀性气体和良好的接地条件的环境来进行测试。

4.测试步骤a.将测试仪器的接地电极连接到待测试的设备接地位置。

b.打开电源开关,启动仪器。

c.根据仪器的操作说明,选择相应的测试模式和测量范围。

d.按下开始测试按钮,仪器自动测试,并显示测试结果。

e.将测试结果记录在相关文件中。

5.安全措施在测试过程中,应当注意自身的安全。

禁止触碰设备的金属部分或者带电部分,以免发生触电事故。

6.测试完毕测试完毕后,应当关闭电源开关,备份测试结果,并清理测试仪器和测试现场。

二、保养规程1.定期检查定期检查医用接地电阻测试仪的外观是否完好,电源线连接是否牢固。

如果有任何问题,应当及时进行维修或更换。

2.清洁仪器保持仪器的清洁是非常重要的。

应当定期使用干净的布进行擦拭,清除表面的灰尘和污渍。

同时,避免使用含有酸、碱或者腐蚀性气体的清洁剂。

3.注意防潮保持测试仪器的干燥是确保正常工作的重要因素之一、在保存和使用过程中,应当避免仪器接触水分或潮湿的环境。

4.防止震动5.定期校准定期校准是保证测试仪器准确性的重要环节。

根据测试仪器的规定,进行定期校准,并及时记录校准结果。

6.避免长时间使用通过正确的操作和保养规程,可以确保医用接地电阻测试仪的正常运行,提高测试精度和安全性。

定期的检查、清洁和校准工作是非常必要的,可以延长测试仪器的使用寿命,提高工作效率。

同时,在使用测试仪器的过程中,应当始终保持安全意识,注意自身的安全,遵循相关安全规定。

RK2678YM医用接地电阻测试仪使用及保养规程

RK2678YM医用接地电阻测试仪使用及保养规程

1.目的规范医用接地电阻测试仪操作,使操作人员掌握测量仪器的正确使用方法,确保操作人员人身安全及产品质量符合要求。

2.范围适用医用接地电阻测试仪测试产品的全过程及仪器的维护、保养。

3.文件所有者该流程的所有者为XXXX有限公司质量管理部。

4.定义N.A5.职责6.过程步骤6.1预备工作6.1.1按照调试规程或检验规程准备仪器备件;测试仪必须接地良好;输入电源线外皮无破损;测试线及探针附件外皮无破损6.1.2确认仪器处于工作正常状态;6.1.3确认工作台面整洁,无灰尘、焊锡粒、细铜丝等杂物;6.1.4确认已做好绝缘防护,配带绝缘手套。

6.1.5报警功能符合漏电流范围测试不报警显示正常;超限漏电流指示灯蜂鸣器报警正常。

6.2准备及说明6.2.1面板说明1)电源开关电源开关按下去为仪器电源接通(开),弹出为仪器电源关闭(关);2)START键启动测试键,按下此键开始测试。

3)RESET键复位键,在进行测试时,作为停止测试进入待测状态的开关;在测试过程中,也可以作为中断测的开关;在待测物测试失败时,蜂鸣器报警,按下此按键测试仪可以停止报警,并进入待测状态。

4 )电流调节钮调节此旋钮改变输出电流值,在开机时,请确认此旋钮处于“MIN”位置。

5 )电流输出端和图中标注“6”的电流输出端共同组成本机的电流输出端子。

6 )电流输出端和图中标注“5”的电流输出端共同组成本机的电流输出端子。

7 )电压采样端和图中标注“8”的电压采样端共同组成本机的电压采样端子。

8 )电压采样端和图中标注“7”的电压采样端共同组成本机的电压采样端子。

9 )测试指示灯测试时,此灯亮。

10)报警指示灯测试失败时,此灯亮。

11)电流测试值显示窗口测试时,此窗口显示测试电流值。

12)电阻值显示窗口此显示窗口在设置时显示设置电阻值,测试时显示测试值。

13)时间显示窗口此窗口显示设置时间值及测试时间值。

14)UP键设置时间时,按此键,时间设置增大;15)DOWN键设置时间时,按此键,时间设置值减小;16)电阻预置报警电位器当“测试/预置”(18)按键按下时为电阻预置状态;此时电阻显示窗口显示预置电阻值,顺时针调节预置电阻增大;逆时针调节预置电阻减小。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
本仪器采用除法器的原理测量低电阻,即R=U/I。当仪器处于“复位”状态时,因I=0,所以仪器电阻显示窗口显示为不定态,为正常现象。
编制
审核
标准
会签
批准
X X集团
维护保养
本仪器具有开路报警选择功能,若接地回路开路或测试夹与被测物没有夹好,根据实际需要可选择是否发出声光报警
本仪器具有过电流保护功能,当回路电流超过30A时,仪器发出过电流声光报警,过电流灯持续亮,蜂鸣器持续发声,并自动切断回路电流,按动“复位”按钮,可取消报警状态,并将“电流调节”旋钮逆时针旋小一些,以备下次测量。
6
手动测量:①、将“定时”开关置“关”状态。
②、检查3-5步骤无误后,按动“启动”按钮,“测试”灯亮,调节“电流调节”旋钮并观察显示屏电流值至所选择的电流表值。
③、将“预置/测试”开关置“预置”状态,调节“报警电阻调节”电位器,预置报警电阻值。
④、按动“复位”钮,切断输出电流,同时将“电流调节”旋钮旋至最小;将测试夹分开,分别接到被测物的测试点。
版本修改号:B.0
接地电阻测试仪操作
维护保养规程
编号:XXQG04-04-023
生效日期:20XX年X月
页次: 23
型号
序号
操作规程具体内容
1
测试仪配备一付(两组)测量线,红线组粗测量线,接入测试仪红色电流接线柱,红色组细测量线,接入测试仪红色电阻检测接线柱;黑色组粗测量线,接入测试仪黑色电流接线柱,黑线组细测量线,接入测试仪黑色电阻检测接线柱。
⑤、按动“启动”按钮,“测试”灯亮,调节“电流调节”旋钮至所需要的电流值,然后读下显示屏显示之电阻读数,当被测物的接地区域电阻大于所设定的接地电阻警值,仪器即发出断续声光报警,反之,则不报警。如需停止测试则按动“复位”按钮,“测试”灯熄灭,回路电流即可切断,将测试夹从被测物上取下,以备下次测量。
编制
④、将“预置/测试”开关置“预置”状态,调节“报警电阻调节”电位器,预置报警电阻值。(注:必须在有电流输出的情况下,再设置报警电阻值)
⑤、按动“复位“钮,切断输出电流,同样将“电流调节”旋钮旋至最小;将测试夹分开,分别接到被测物的测试点。
⑥、然后读下显示屏显示之电阻读数,当被测物的接地电阻大于所设定的接地电阻报警时,仪器即发出断续声光报警反之,则不报警。测试时间终了,自动切断回路电流,即可将测试夹从被测物上取下,以备下次测量。
审核
标准
会签
批准
X X集团
版本修改号:B.0
接地电阻测试仪操作
维护保养规程
编号:LDQG04-04-023
生效日期:2006年3月
页次:23
型号
序号
操作规程具体内容
7
定时测量:①、将仪器置“复位”状态。
②、按下“定时”开关至“开”位置,根据需要预置所需的测试时间。
③、检查3-5步骤无误后,按动“启动”按钮,“测试”灯亮,显示屏时间计数器开始倒计数,调节“电流调节”旋钮并观察显示屏电流值至所选择的电流值。
2
接通电源,开启电mΩ或600mΩ。当开关按下时为600mΩ量程,此时,显示电阻测量范围为0-600 mΩ;当开关弹出时为200 mΩ量程,此时显示电阻测量范围0-199.9mΩ。
4
将电流调节旋钮逆时针旋至零位。
5
将上述两组测量线的夹子端相互短路。
相关文档
最新文档
