双运算放大器LM358概述：封装外形图LM358是由两个独立的高增益运算放大器组成。
可以是单电源工作，也可以是双电源工作，电源的电流消耗与电源电压大小无关。
应用范围包括变频放大器、DC增益部件和所有常规运算放大电路。
采用DIP8或SOP8封装形式。
主要特点：z可单电源或双电源工作z在一个封装内的两个经内部补偿的运算放大器。
z逻辑电路匹配。
DIP-8z功耗小。
z频率范围宽功能框图和管脚排列图SOP-8极限值（绝对最大额定值，若无其它规定，Tamb=25℃）参数名称数值单位电源电压 32或±16 V差分输入电压32 V 输入电压-0.3~32 V DIP封装550功耗(注1)SOP封装530mW 输出端对地短路电流（1放大器）（注2）（V+≤15V、Ta=25℃）持续输入电流（V IN<-0.3V）(注3) 50 mA 工作环境温度-25~85 ℃贮存温度-65~150 ℃深圳市诚鑫源电子有限公司1/5电特性 （若无其它规定，V +=5.0V ）规 范 值 特 性测试条件最 小 典 型 最 大单 位输入失调电压 Ta =25℃2 5 mV 输入偏流 Ta =25℃，I IN(+)或I IN （-），V CM =0V 45 150 nA 输入失调电流 Ta =25℃，I IN(+) - I IN （-），V CM =0V 3 30 nA 输入共模电压范围 Ta =25℃，V +=30V 0 V +-1.5VV +=30V 1 2电源电流 在整个温度范围上，R L =∞在所有运算放大器上，V +=5V 0.5 1.2mA大信号电压增益V +=15V ，Ta=25℃，R L ≥2k Ω（对于V o=1~11V ）50 100 V/mV 共模抑制比 DC ，Ta=25℃，V CM =0~V +-1.5V 70 85 dB 电源抑制比 DC ，Ta=25℃，V +=5~30V 65 100 dB 放大器之间的耦合系数 Ta=25℃，f=1~20kHz （所有的输入）-120 dB输出源电流V IN(+)=1V ,V IN(-)=0V ,V +=15V ,V o=2V ,Ta=25℃ 20 40 mA V IN(-)=1V ,V IN(+)=0V ,V +=15V ,V o=2V ,Ta=25℃10 20 mA 输出吸电流 V IN(-)=1V ,V IN(+)=0V ,V +=15V ,V o=200mV ,Ta=25℃12 50 µA 对地短路电流 V +=15V ， Ta=25℃40 60 mA 输入失调电压 7 mV 输入失调电压漂移 Rs=0Ω 7 µV/℃输入失调电流 I IN(+) - I IN （-） 100 nA输入失调电流漂移 Rs=0Ω 10 pA/℃输入偏置电流 I IN(+)或I IN （-）40 300 nA 输入共模电压范围 V +=30V 0 V +-2V大信号电压增益 V +=15V ，（V o=1~11V ）， R L ≥2k Ω 25 V/mV R L =2k Ω 26 V V OH V +=30VR L =10k Ω27 28 V 输出电压摆幅V OLV +=5V ，R L =10k Ω5 20 mV 源电流 V IN(+)=1V ，V IN(-)=0V ，V +=15V ，V o=2V 10 20 mA 输出电流 吸电流V IN(-)=1V ，V IN(+)=0V ，V +=15V ，V o=2V5 8 mA2/5典型应用3/5典型特性曲线4/55/5。
LM358中文资料(详细)教学文案
LM358中文资料LM358是常用的双运放,这里我们介绍一下它的一些资料以及简单电路应用。
简介:LM358里面包括有两个高增益、独立的、内部频率补偿的双运放，适用于电压范围很宽的单电源，而且也适用于双电源工作方式，它的应用范围包括传感放大器、直流增益模块和其他所有可用单电源供电的使用运放的地方使用。
LM358内部包括有两个独立的、高增益、内部频率补偿的双运算放大器，适合于电源电压范围很宽的单电源使用，也适用于双电源工作模式，在推荐的工作条件下，电源电流与电源电压无关。
它的使用范围包括传感放大器、直流增益模组,音频放大器、工业控制、DC增益部件和其他所有可用单电源供电的使用运算放大器的场合。
LM358的封装形式有塑封8引线双列直插式和贴片式。

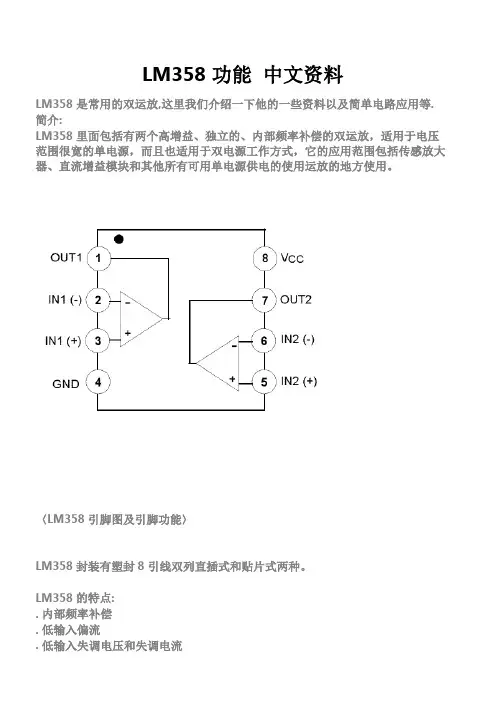

〈lm358引脚图及引脚功能〉图1 DIP塑封引脚图引脚功能圆形金属壳封装管脚图内部电路原理图LM358的特性(Features)：. 内部频率补偿. 低输入偏流. 低输入失调电压和失调电流. 共模输入电压范围宽，包括接地. 差模输入电压范围宽，等于电源电压范围. 直流电压增益高(约100dB). 单位增益频带宽(约1MHz). 电源电压范围宽：单电源(3—30V)；. 双电源(±1.5 一±15V). 低功耗电流，适合于电池供电. 输出电压摆幅大(0 至Vcc-1.5V)参数输入偏置电流45 nA输入失调电流50 nA输入失调电压2.9mV输入共模电压最大值VCC~1.5 V共模抑制比80dB电源抑制比100dBLM358应用电路图：直流耦合低通RC有源滤波器LED驱动器TTL驱动电路RC有源带通滤波器Squarewave振荡器滞后比较器带通有源滤波器灯驱动程序电流监视器低漂移峰值检测器电压跟随器功率放大器外围电路电压控制振荡器VCO固定电流源脉冲发生器交流耦合反相放大器交流耦合非反相放大器可调增益仪表放大器直流放大器脉冲发生器桥式电流放大器引用差分输入信号直流差动放大器。
