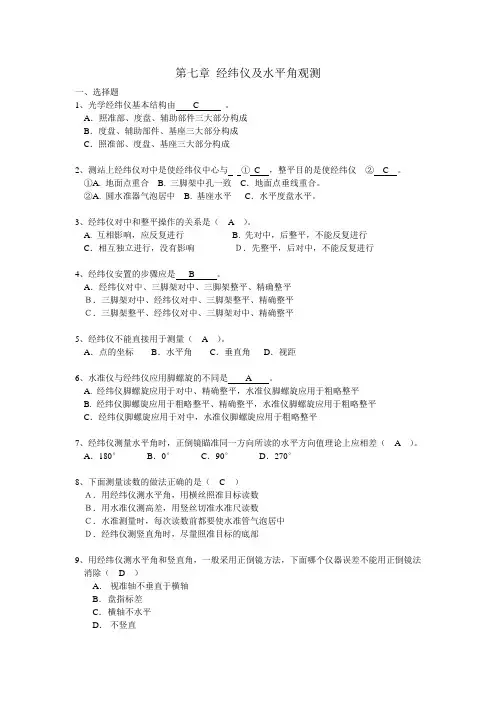

第七章经纬仪及水平角观测
一、选择题
1、光学经纬仪基本结构由 C 。
A．照准部、度盘、辅助部件三大部分构成
B．度盘、辅助部件、基座三大部分构成
C．照准部、度盘、基座三大部分构成
2、测站上经纬仪对中是使经纬仪中心与__ ①C ，整平目的是使经纬仪__② C 。
①A. 地面点重合 B. 三脚架中孔一致C．地面点垂线重合。
②A. 圆水准器气泡居中 B. 基座水平C．水平度盘水平。
3、经纬仪对中和整平操作的关系是（ A ）。
A. 互相影响，应反复进行
B. 先对中，后整平，不能反复进行
C．相互独立进行，没有影响Ｄ．先整平，后对中，不能反复进行
4、经纬仪安置的步骤应是 B 。
A．经纬仪对中、三脚架对中、三脚架整平、精确整平
Ｂ．三脚架对中、经纬仪对中、三脚架整平、精确整平
Ｃ．三脚架整平、经纬仪对中、三脚架对中、精确整平
5、经纬仪不能直接用于测量（ A ）。
A．点的坐标B．水平角C．垂直角D．视距
6、水准仪与经纬仪应用脚螺旋的不同是 A 。
A. 经纬仪脚螺旋应用于对中、精确整平，水准仪脚螺旋应用于粗略整平
B. 经纬仪脚螺旋应用于粗略整平、精确整平，水准仪脚螺旋应用于粗略整平
C．经纬仪脚螺旋应用于对中，水准仪脚螺旋应用于粗略整平
7、经纬仪测量水平角时，正倒镜瞄准同一方向所读的水平方向值理论上应相差（ A ）。A．180°B．0°C．90°D．270°
8、下面测量读数的做法正确的是（ C ）
Ａ．用经纬仪测水平角，用横丝照准目标读数
Ｂ．用水准仪测高差，用竖丝切准水准尺读数
Ｃ．水准测量时，每次读数前都要使水准管气泡居中
Ｄ．经纬仪测竖直角时，尽量照准目标的底部
9、用经纬仪测水平角和竖直角，一般采用正倒镜方法，下面哪个仪器误差不能用正倒镜法消除（ D ）
A．视准轴不垂直于横轴
B．盘指标差
C．横轴不水平
D．不竖直
10、用经纬仪测竖直角，盘左读数为81o12′18"，盘右读数为278o45′54"。则该仪器的指标
差为（ B ） A ．54" Ｂ．-54" Ｃ．6" Ｄ．-6"
11、下面哪个算式是表示视线倾斜时视距测量所得出的水平距离（ C ）。 A ．KS Ｂ．αcos KS Ｃ．α2
cos KS Ｄ．
α2sin 2
1
KS
12、经纬仪测回法进行水平角测量时能够消除的误差是（ B ） Ａ．对中误差 B ．横轴倾斜误差 Ｃ．竖轴倾斜误差 D ．读数误差
13、在竖直角观测中，盘左盘右取平均值是否能够消除竖盘指标差的影响？（ C ） A ．不能 B ．能消除部分影响 C ．可以消除 D ．二者没有任何关系
14、光学经纬仪在盘左、盘右观测中可以消除 A 。
Ａ．视准轴误差Δc 、横轴误差Δi 、度盘偏心差照、准部偏心差 Ｂ．视准轴误差Δc 、横轴误差Δi 、对中误差ε、竖轴误差Δδ Ｃ．视准轴误差Δc 、旁折光的影响、对中误差ε、竖轴误差Δδ
15、采用盘左、盘右的水平角观测方法，可以消除（ C ）误差。
Ａ.对中； Ｂ.十字丝的竖丝不铅垂； Ｃ.C 2
16、光学经纬仪的正确轴系应满足 B 。
Ａ．视准轴⊥横轴、横轴∥竖轴、竖轴∥圆水准轴 Ｂ．视准轴⊥横轴、横轴⊥竖轴、竖轴∥圆水准轴 Ｃ．视准轴∥横轴、横轴∥竖轴、竖轴⊥圆水准轴 17、水平角测量通常采用测回法进行，取符合限差要求的上下单测回平均值作为最终角度测
量值，这一操作可以消除的误差是（ C ）。
A ．中误差
B ．整平误差
C ．视准误差
D ．读数误差
18、 当经纬仪的望远镜上下转动时，竖直度盘（ ）。 Ａ.与望远镜一起转动 Ｂ.与望远镜相对运动 Ｃ.不动
19、 当经纬仪竖轴与目标点在同一竖面时，不同高度的水平度盘读数（ A ） Ａ.相等 Ｂ.不相等 Ｃ.有时不相等
20、经纬仪视准轴检验和校正的目的是（ A ）
Ａ.使视准轴垂直横轴 Ｂ.使横轴垂直于竖轴 Ｃ.使视准轴平行于水准管轴
21、用回测法观测水平角，测完上半测回后，发现水准管气泡偏离２格多，在此情况下应（ C ）。
Ａ.继续观测下半测回 Ｂ.整平后观测下半测回 Ｃ.整平后全部重测
22、在经纬仪照准部的水准管检校过程中，大致整平后使水准管平行于一对脚螺旋，把气泡
居中，当照准部旋转180°后，气泡偏离零点，说明（ C ）。
Ａ.水准管不平行于横轴 Ｂ.仪器竖轴不垂直于横轴 Ｃ.水准管轴不垂直于仪器竖轴
23、测量竖直角时，采用盘左、盘右观测，其目的之一是可以消除（ C ）误差的影响。 Ａ.对中 Ｂ.视准轴不垂直于横轴 Ｃ.指标差
24、 用经纬仪观测水平角时，尽量照准目标的底部，其目的是为了消除（ C ）误差对测
角的影响。
Ａ.对中 Ｂ.照准 C.目标偏离中心
25、有测回法观测水平角，若右方目标的方向值右α小于左方目标的方向值左α时，水平角
β的计算方法是（ C ）
Ａ. β=左α-右α Ｂ. β=左右αα-?-180 Ｃ. β=左右αα－?
+360
26、地面上两相交直线的水平角是（ B ）的夹角。
Ａ．这两条直线的实际
Ｂ．这两条直线在水平面的投影线 Ｃ．这两条直线在同一竖直上的投影
27、 经纬仪的竖盘按顺时针方向注记，当视线水平时，盘左竖盘读数为90°用该仪器观测一高处目标，盘左读数为75°10′24″，则此目标的竖角为（ C ）
Ａ．57o10′24″ Ｂ．-14o49′36″ Ｃ．14o49′36″
28、 经纬仪在盘左位置时将望远镜大致置平,使其竖盘读数在0°左右,望远镜物镜端抬高时
读数减少,其盘左的竖直角公式( B )
Ａ．左α=90o-L ； Ｂ．左α=0o-L 或左α=360o-L ； Ｃ． 00-左α
29、 竖直指标水准管气泡居中的目的是( A )
Ａ.使度盘指标处于正确位置 Ｂ.使竖盘处于铅垂位置 Ｃ.使竖盘指标指向90°
30、若经纬仪的视准轴与横轴不垂直,在观测水平角时,其盘左盘的误差影响是( A )
Ａ.大小相等 Ｂ.大小相等，符号相同 Ｃ.大小不等，符号相同
31、 测定一点竖直角时，若仪器高不同，但都瞄准目标同一位置，则所测竖直角（ B ）
Ａ.相同 Ｂ.不同 Ｃ.可能相同也可能不同
32、在全圆测回法的观测中，同一盘位起始方向的两次读数之差叫（ A ）
Ａ.归零差 Ｂ.测回差 Ｃ. C 2互差
33、在全圆测回法中，同一测回不同方向之间的２Ｃ值为81''-、2''+、01,0''+，其C 2互差应为（ A ）．
Ａ.28″ Ｂ.-18″ Ｃ.1.5″
二、填空题
1、在方向观测法中,2C 互差是___________，各方向之间是_____________。
2、观测水平角时,观测方向为两个方向时,其观测方法采用_______测角,三个以上方向时采用_____ 测角。
3、 经纬仪的安置工作包括________、___________。
4、 竖直角就是在同一竖直面内,______与_________之夹角。
5、 用6J 级经纬仪观测竖角，盘右时竖盘读数为2100260'''=
R ，已知竖盘指标差
21''-=x ，则正确的竖盘读数为＿＿＿＿．
6、 纬仪的主要几何轴线有______、______、_______、________。
7、 经纬仪安置过程中,整平的目的是使________ ,对中的目的是使仪器______与_____点
位于同一铅垂线上。
8、 根据水平角的测角原理,经纬仪的视准轴应与________相垂直。
9、 当经纬仪的竖轴位于铅垂线位置时,照准部的水准管气泡应在任何位置都_________。 10、整平经纬仪时,先将水准管与一对脚螺旋连线________,转动两脚螺旋使气泡居中,再转
动照准部________ ,调节另一脚螺旋使气泡居中。
11、 经纬仪各轴线间应满足下列几何关系______ ,_______ ,________ ,_______ ,______。 12、竖盘指标差是指当_____水平,指标水准管气泡居中时,_______没指向____所产生的读
数差值。
13、用测回法测定某目标的竖直角,可消除______误差的影响。 14、经纬仪竖盘指标差计算公式为_____________。
15、水平制动螺旋经检查没有发现问题,但在观测过程中发现微动螺旋失效,其原因是
_____。
16、竖盘读数前必须将_____居中,否则该竖盘读数________。 17、测微尺的最大数值是度盘的______。
18、经纬仪由______、______、_______三部分组成。
19、 经纬仪是测定角度的仪器,它既能观测______角,又可以观测______角。 20、 水平角是经纬仪置测站点后,所照准两目标的视线,在_____投影面上的夹角。 21、竖直角有正、负之分,仰角为_____,俯角为_____。
22、 竖直角为照准目标的视线与该视线所在竖面上的______之夹角。
23、 经纬仪在检校中，视准轴应垂直与横轴的检验有两种方法。它们分别为____和_____。
24、经纬仪竖盘指标差为零,当望远镜视线水平,竖盘指标水准管气泡居中时,竖盘读数应 为______。
25、测回法观测水平角,可以消除仪器误差中的_______、______、_______。 26、经纬仪安置通常包括整平和 。
27、经纬仪十字丝板上的上丝和下丝主要是在测量 时使用。
28、经纬仪用测回法进行水平角观测时，某一方向上盘左读数和盘右读数的关系是 。 29、经纬仪测回法测量垂直角时盘左盘右读数的理论关系是 。
30、经纬仪满足三轴相互垂直条件时，望远镜围绕横轴旋转，扫出的面应该是 。
三、问答计算题
1、何谓水平角？在同一铅垂面内，瞄准不同高度的目标，在水平度盘上的读数是否应一样？
2、何谓垂直角？为什么只瞄准一个目标即可测得垂直角？
3、经纬仪有哪些主要部分构成？各起什么作用？
4、安置经纬仪时，为什么要进行对中和整平？
5、经纬仪分哪两类？何谓光学经纬仪？试述光学经纬仪度盘读数中测微器的原理。
6、整理水平角观测记录表（表7-1），计算出该水平角。
表7-1 水平角观测记录（测回法）
7、整理垂直角观测记录（表7-2），计算出这些垂直角。
表7-2 垂直角观测记录
α左= α右=
8．何谓垂直度盘的指标差？在观测中如何抵消指标差？
9、经纬仪有哪些轴线？请把各轴线标于图中。各轴线之间应满足哪些条件？为什么要满足
这些条件？
图7-1
10、如何进行平盘水准管的检验和校正？如何进行视准轴垂直于横轴的检验和校正？
11、测量水平角时，为什么要用经纬仪的盘左和盘右进行观测？
12、测量垂直角时，为什么要用经纬仪的盘左和盘右进行观测？如果只用盘左（或盘右）观
测垂直角，则事先应进行一项什么工作？
13、经纬仪的视准轴误差如何影响水平度盘读数？如何影响水平角观测？
14、经纬仪的横轴误差如何影响水平度盘读数？如何影响水平角观测？
15、如何会产生安置经纬仪时的纵轴误差？纵轴误差如何影响水平度盘读数？
16、用经纬仪的盘左、盘右观测水平角而取其平均值，能否消除由纵轴倾斜而引起的测角误
差？
17、检验经纬仪的轴线条件时，发现水准管轴不垂直于纵轴，如果水准管的校正螺丝已失效，
此时能否将仪器整平？
18、当检验经纬仪的视准轴垂直于横轴时，为什么瞄准的目标要与仪器大致同高？而在检验
横轴垂直于纵轴时，为什么瞄准的目标要选得高一些？
19、仪器对中误差和目标偏心误差如何影响水平角观测？
20、结合水平角和垂直角测量的要求，论述光学经纬仪的构成及各部分的主要功能。
21、简述角度观测时，用盘左盘右取中数的方法可以消除哪些误差？
22、结合水平角和垂直角测量原理说明对测量仪器的要求和相应部件的名称。
23、简述测回法测水平角的主要步骤和相应的角度计算方法（假定观测两个方向）。
24、在采用测回法进行水平角测量时，如何进行一个测站的工作，并说明根据观测值计算水
平角的方法。
25、说明经纬仪测量时一测站上进行对中和整平的主要步骤和方法。
26、竖盘指标水准管起什么作用?什么是竖盘指标差?怎样用竖盘指标差来衡量垂直角观测成
果是否合格?
27、水平角测量的精确瞄准的要求是什么？
28、如果经纬仪照准部有二个管水准轴互相垂直的管水准器，三脚架在第二步整平时是否要
转动照准部90°？
29、光学经纬仪水平制动、微动旋钮机构主要作用是什么？
30、什么是盘左？什么是盘左观测？
31、以方向法、全圆方向法角度测量一测回，各有哪些检验项目？
32、如何进行方向法二测回观测水平角的第二测回度盘配置？
33、在水平角测量中，如何避免竖轴误差的影响？
34、试述测回法操作步骤、记录计算及限差规定?
35、如何将经纬仪的起始方向水平度盘读数配置成0 00 00 ？
36、测量竖直角时，每次竖直度盘读数前为什么应先使竖盘水准管气泡居中，然后再读数?
37、测量水平角时，为什么要用盘左、盘右两个位置观测?
38、一测回角度测量，得上半测回A左=63°34′43″，下半测回A右=63°34′48″。求一
测回角度测量结果，结果取值到秒。
39、试计算表7-3的角度观测值。在△α容=±30"时查明哪个测回观测值无效?
表7-3
(简公开课)测回法观测水平角
