通风柜变风量控制方式比较
实验室通风柜常用的两种排风方案
2000 立方米的空气，才能达到 0ቤተ መጻሕፍቲ ባይዱ5m/s&177;20%
的标准。因此，在通风柜密度较高的房间，其正 常时将排放大量的空气，结果导致实验室明显的
负压。同时，美国 SEFA 标准要求实验室全新风，
而且各实验室空气不能相互影响。所以，根据上 述的标准规范，一般采用两套排风方案：
方案一，使用美国 phoenix 推出的数字化气
时表面不会产生气流涡漩，从而保证实验人员的
安全环境。
共同发挥作用，满足信息需要以实现对实验室的 通风状况作连续监控。
方案二，在通风柜上加装自补风装置。 这套装置能平衡实验室内与室外的压力差，
让室内有足够的新风补给通风柜以此来满足向
外排风的要求。60%-70%的排出空气由补风装置 从外界抽取，从而保证实验室内最少的空气流
失。 由于通风柜增加了补风导流设计，所以进风
流控制系统。
其主要原理是在通风柜上安装监控器、调节
门传感器和文丘里阀。当调节门上下移动时，调 节门传感器随即做出反应，并将信息传递给监控
器，再由监控器根据当前视口的面积调节文丘里
阀，从而使得通风柜的操作表面风速保持到 0.5m/s&177;20%。
Phoenix 系统可与各种设备管理系统集成，
实验室通风柜常用的两种排风方案
z4c8e 通风柜 实验室通风柜
两种常用实验室的排气方案根据美国 SEFA
标准，通风柜的操作表面风速要求达到
0.5m/s&177;20%。因此每小时需要排放定量的空
气，以达到这一标准。根据长期以来的设计经验， 一台 1.5 米高的通风柜需要每小时平均排放将近
变风量控制系统(VAV)通风柜技术参数
5、监控器有最大风量和最小风量功能，当发生紧急情况时可以按下最大风量按钮，排风阀门完全打开，当希望通风柜以小风量运行时（例如晚上）可以按下最小风量按钮，通风柜以小风量运行；
6、监控器还具有低风速运行按钮，按下这一按钮，可以使面风速设定值为正常值的70%，用来减少气体排放以节能，（当通风柜内有高危险性物质时不建议使用）。
2、采用直接风速测量控制系统，能够快速有效的保证通风柜面风速，从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响，通风柜控制系统使用热线型风速传感器对面风速进行真实测量；风速传感器配备独特的自洁式过滤器，具有防灰尘堵塞功能；
3、风速传感器检测到面风速变化时，控制器发出信号给执行器，通过改变变风量阀门开度来使面风速回到设定值，术参数
1、根据美国ANSI Z9.5-2003标准，通风柜面风速高于或低于0.5m/s都可能导致有害气体外逸，过低的面风速无法有效捕捉排放的有害物质，过高的面风速导致通风柜内气流形成紊流和涡流，同样可能导致有害物质逸出。为确保排风效果，通风柜采用VAV变风量控制方式，要求通风柜面风速稳定在0.5m/s±5%；
在通风柜面风速控制上文丘里阀与蝶阀的比较
通风柜调节门拉下来时，依靠房间压差传感器测再
控制，房间肯定会出现瞬间正压，如果走廊有办公
室毒气就进去了，影响办公人员安全。室内负压 n “通风...空气由非实验室环境区域进入实验室后
应直接排放出实验室建筑外部”-美国职业安全与
卫生管理局（OSHA） n“任何条件下,进入实验室区域的空气...应
来自办公区，走廊等区域-PrudentPractices
控制精度高（噪音）
CONTROLSMART 采用文丘里阀，控制精度高，
且测量比高，蝶阀系统则采用传统蝶阀，控制精度
低其计算公式是有问题的，因为 C 值是根据管道内
的压力的变化而变化的。
Hale Waihona Puke VAV 系统反应速度为 6 秒，但我们认为不安全 B)
压力独立性 尤其当单一系统内通风柜数量较多，管路较复
杂时，常规的 VAV 系统由于压力不独立，为保证精
度，往往要求较长的直管段；并且在运行时，某一
通风柜的开关会影响整个管路内的静压，从而影响 同一系统内其他通风柜 C)高控制精度（VAV 可将误
节能 1，初期设备投资 n 制冷系统，供热系统，
再热系统，供气排气风扇，变频驱动器（VFD），管
路管线等初期投资
2，运行成本 n 实验室使用 100％新风，且为
保障安全，长要求 24 小时运作，能耗巨大
舒适 1，最小换气次数－通常要求 6－10 次每
小时 2，温湿度要求 A)反应速度快（1 秒以内） 反应速度慢会严重影响实验室安全，常规的
蝶阀
反应速度慢，首先会影响通风柜气流控制效
果，而且尤其对实验室整体压力控制能力会大大降
低。蝶阀反应速度大于 6 秒，甚至达到 20 秒
压力独立
VAV变风量通风柜控制系统的优缺点
1、美国NSAI 9.5-2Z003标，通准柜面风速高风于或低0于。
m5/s都可导致能害有体气逸，外过低面的速无风法有效捉捕放排有的害质物过高，的风面导速致风通内气柜流形成紊流涡和，流样同能可致导有害质逸物出为确。
保排效风，果风通采用VA柜变V量控制方风式要，求通柜面风速风定稳在0.5/s±m%5 ；2、用直接风采速测量制系控统能够快速，有效保证的通柜面风速风从，而到达证实保验工作人员安室的全目的为。
免避境温环度对普湿风速通传器感基的点准飘移影，响通柜控风系制统用使热线型速风传感器对风面进速行真测实量风速；传器配备感特的自独式洁滤过，具有防灰尘器堵功塞能；3、风传速感检测器面到风速化变，控时器发出信制号执给器，行通过改变变风量阀门度来使开面速回风设定值到，求系统响应时间要于3秒小；4、通风、柜风速传感器的实时测监实真的风速，面面当风不在设定范速围时内经1，5秒时后监控延器发声出光警报；5、控监器有最风大和最量风量小功能当发，紧急生况时情可按下以大风量最按钮排，阀风门完全开打，当望通风柜以小希风量行时运（例如晚上可）以按最小下风量按，钮风柜通以风小量运行6、控器还具有监低速运风按钮行按，下这按一钮，以可面使速风设定为值正常的值07%用来减，气体排少以放能，节（通风柜内当高危险有性质时物建议使不用）。
以上就是木人给大家的简单介绍，如果您还想了解其他更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
深圳市木人实验室环境技术有限公司（原深圳市木人科技实业有限公司）创立于2004年，是一家专业从事于实验室前期建筑咨询，系统规划设计、施工、实验室家具设计制作的股份制有限公司。
作为改革开放之都的实验室建设行业的先行者，我们致力于引进国际上先进的实验室技术，并予以吸收国产化，先后推出了欧式，美式实验台，VAV变风量控制系统，实验室智能化系统，由此获得广大客户的认可。
我们:改革开放的前沿-设计之都-深圳十五年的实验室设计施工经验装饰、暖通、结构、家具等各个专业的设计师团队20年项目管理经验的建造师10000平方的实验室家具设计制造中心上千个工程案例（华为技术、富士康科技集团，中兴通讯，深圳大学，南昌大学，深圳市人民医院，完美集团，深圳市检察院等）实验室建设行业正经历一场前所未有的变革，由手工化进入智能化时代，木人不会做变革的观众，木人的使命将使我们如催化剂一般积极参与变革！。
通风柜变风量控制的技术分析
Ａ —— 操 作 口或 缝 隙实 际开 启 面积 ， ｍ； ｔ — 罩面风 速 ， ／ ； ， — ｍｓ
— —
安全 系数 ， 一般 取 ＝１Ｏ ．５～１ １ ．。
设备的扰动 、 化学反应或热源的热压 以及室 内横向 气流的干扰等因素引起有害物的逸出。
对 于一 般 试验 室 通 风 柜 ， 当考 虑房 间 内的 干扰
文 章 编号 ：０ ９— ８ １ ２ ０ ） １— ０ ９一 ３ １０ ４ ８ （ ０ ７ Ｏ ０ ７ Ｏ

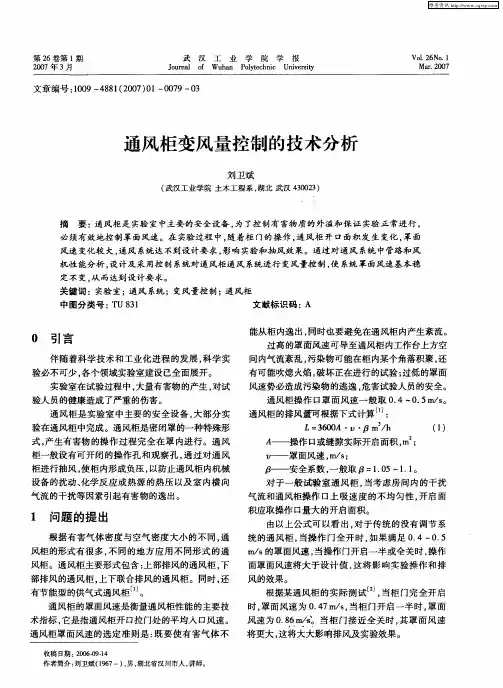

通风柜变风量控制的技术分析
刘卫 斌
（ 武汉工业学院 土木工程 系 ， 湖北 武汉 ４ ０ ２ ） ３０ ３
摘
要 ：通风 柜是 实验 室 中主要 的安 全设备 ， 了控 制有 害物 质 的外 溢和 保证 实验 正 常进 行 ， 为
ｐ —— 通 风柜 吸人 口空气 密度 ，ｇｍ ； ｋ／
— —
维普资讯
第２ ６卷第 ｌ 期 ２０ ０７年 ３月
武
汉
工
业
学
院
学
报
Ｖ０ ６ ． Ｌ ２ Ｎｏ １ Ｍａ ｏ ７ Ｌ２ ０
Ｊ ｕ ａ ｏ Ｗｕ ａ Ｐ ｌｔｃ ｎｃ Ｕｎｖ ｒｉ ｏｒ ｌ ｆ ｎ ｈｎ ｏｙｅ ｈ ｉ ｉｅｓｔ ｙ
由以上公式可 以看 出， 对于传统的没有调节系 统 的通 风柜 ， 当操 作 门全 开 时 ， 果 满 足 Ｏ ４～ ． 如 ． Ｏ５
ｍｓ ／ 的罩 面风速 ， 操 作 门开启 一 半 或全关 时 ， 作 当 操
面罩面风速将大于设计值 ． 这将影响实验操作和排
风 的效 果 。 根 据某 通风 柜 的 实 际测 试 ， 当柜 门完 全 开 启 时 ， 面风 速 为 Ｏ４ ｍ ｓ 当柜 门 开启 一 半 时 ， 面 罩 ．７ ／ ， 罩 风速 为 Ｏ ８ 叫 当柜 门接 近 全关 时 ， 罩 面风 速 ．６ 其 将更 大 ， 将大 大影 响排 风及 实 验效 果 。 这
通风柜控制
通风柜控制通风柜是实验室中常见的安全设备，用于对有害气体、粉尘和其他危险物质进行控制和处理。
通风柜控制是指对通风柜进行操作和管理，以确保实验室环境的安全性和良好的工作效果。
本文将介绍通风柜控制的基本原理、常见的控制方法以及注意事项。
一、通风柜控制的基本原理通风柜的控制基于以下基本原理：1. 风量控制：通风柜通过控制进风和排风风量来实现空气流动和气体排放的控制。
风量控制通常通过风量调节阀、风机变频控制等方式实现。
2. 负压控制：通风柜工作时应保持负压状态，即柜内气体压力低于室内空气压力。
利用负压控制可确保有害气体不会外溢，保护实验人员的安全。
3. 过滤器控制：通风柜通常配备高效气体过滤器，可过滤掉粉尘、微生物和其他有害物质。
过滤器的控制主要包括过滤器更换周期的设定和过滤器工作状态的监测。
4. 温度和湿度控制：通风柜内的温度和湿度对实验过程和实验人员的舒适度都有影响。
通风柜的控制系统可监测和调节柜内温度和湿度，保障实验室环境的舒适性和效率。
二、通风柜控制的方法根据通风柜的特点和要求，通风柜的控制方法主要包括以下几种：1. 手动控制：这是最基本的控制方法，通风柜的启动、关闭和风量调节均由操作人员手动控制。
这种方法适用于通风柜使用频率较低、操作相对简单的情况。
2. 自动控制：利用传感器和控制系统对通风柜进行自动控制。
通风柜可配置有多个传感器，如温度传感器、湿度传感器、压力传感器等，用于监测实验环境的各项指标，并通过控制系统对风量、温湿度等进行调节和控制。
3. 遥控控制：通风柜的遥控控制可通过网络或无线方式实现。
操作人员可以通过智能手机、电脑等终端设备远程控制通风柜的启动、关闭和风量调节，实现对实验室环境的远程监控和管理。
三、通风柜控制的注意事项在通风柜的控制过程中，需要注意以下事项：1. 设置合理的工作参数：要根据实验要求和实验室环境的特点，合理设置通风柜的风量、负压、温湿度等参数。
过高或过低的控制参数都会影响实验效果和实验人员的安全。
浅论实验室暖通变风量控制原理及特点
浅论实验室暖通变风量控制原理及特点随着科学技术的发展，各类实验室的数目和规模都在不同程度的扩增，逐渐趋向大型化、集结化、综合化，对实验室通风空调系统提出了更高要求。
为了满足市场需求，通风空调系统的设备和相关技术也在迅速的发展完善。
1 系统控制目标与风量设计台式通风柜采用变风量控制，确保通风柜的安全防护性能-控制操作过程中维持通风柜安全的面风速0.5m/s，特殊通风柜面风速0.7～0.8m/s。
控制泄漏浓度≤0.5ml/m3，变风量响应时间≤1s，，面风速偏差≤±0.1m/s，噪声≤60dB（A）。
万向排气罩、原子罩等采用定风量控制。
对于房间气流控制，即有效控制房间送排风量，确保可靠的气流流向维持房间最小换气次数。
控制房间保持一定的换气次数6～12次，确保实验室房间有害气体不停留，24小时运转夜间模式切换。
同时送排风机采用定静压变频系统配合系统变风量运行，新风机组控制送风温湿度保证实验室工作环境的舒适性要求，送排风系统连锁运转，确保系统安全。
中央监视系统需要保证变风量系统各终端控制器支持网络通讯，上传数据，实现远程中央集中监视，确保系统安全运转，另外可通过通讯转换与BA系统对接。
2 变风量控制原理及特点2.1 通风柜变风量通风柜控制原理通风柜必须保持当通风柜调节窗在任何位置均保持通风柜调节门开口面风速为0.5m/s，以保证实验工作人员的安全。
风柜排风采用变风量控制系统，双路控制方式，即位移检测加上面风速检测对通风柜面风速进行控制。
当通风柜调节门移动时，首先调节门位移传感器感器检测排风柜调节门开度变化，即时控制变风量文丘里阀至设定风量，保持排风柜面风速基本稳定在设定值。
当调节门位置不变后，面风速传感器实测通风柜面风速，进行精确微调。
通风柜变风量控制原理图如下图所示。
2.2 实验室负压余风量控制负压余风量控制需要实时计算分析房间内所有变风量排风柜及抽气罩等定排风设施的排风量总和，调节房间补入新风量，使排风量与补入新风量的差值恒定（保持从分析间外渗入分析间内的风量恒定）。
通风柜恒风速变频风量控制系统的功能特色
通风柜恒风速变频风量控制系统的功能特色通风柜恒风速变频风量控制系统是一种应用于实验室、医院、工厂等环境中的通风设备控制系统。
它通过采用变频控制技术，可以实现对通风柜内的风速进行精确调控，从而确保通风柜内的气流稳定性和安全性。
该系统具有以下功能特色：1.恒风速控制：通风柜恒风速变频风量控制系统通过监测通风柜内的风速，并根据设定值对风机的转速进行调节，以实现恒定的风速输出。
这种恒风速控制可以保证通风柜内的气流稳定，从而确保实验的可靠性和准确性。
2.变频调速：该系统采用变频器来实现对风机的调速控制，可以根据需要对风机的转速进行精确调节。
这种变频调速功能使得通风柜在不同工作状态下可以灵活调整风量，从而满足各种实验场景的需要。
3.温度与湿度控制：通风柜恒风速变频风量控制系统可以通过传感器实时监测通风柜内的温度与湿度，并根据设定值对风机的转速进行调节，以实现恒定的温湿度输出。
这种温湿度控制功能可以确保通风柜内的环境条件符合实验要求，从而保证实验结果的可靠性。
4.节能环保：通风柜恒风速变频风量控制系统采用变频调速技术，可以根据实际需求自动调整风机的转速，从而节省能源。
此外，该系统还配备了空气净化设备和过滤器，可以有效去除通风柜内的有害气体和颗粒物，保护环境和人身安全。
5.远程监控与管理：通风柜恒风速变频风量控制系统可以与计算机网络连接，通过远程监控软件实现对通风柜的远程监控和管理。
用户可以通过计算机终端对通风柜的工作状态、风速、温湿度等参数进行实时监测和调控，提高通风柜的运维效率和管理水平。
6.报警与自诊断：通风柜恒风速变频风量控制系统配备了多种安全保护功能，如风速过高、温湿度异常等，一旦检测到异常情况，系统会及时发出报警信号，并自动采取相应的措施进行处理。
同时，系统还具有自诊断功能，可以对故障进行自动诊断和排除，提高通风柜的可靠性和稳定性。
综上所述，通风柜恒风速变频风量控制系统具有恒风速控制、变频调速、温湿度控制、节能环保、远程监控与管理、报警与自诊断等功能特色。
通风柜控制器控制模式解析
通风柜控制器控制模式解析
通风柜控制器就是它表面的微电脑控制器，是由微电脑控制单元、执行器单元、传感器输入单元、显示单元、操作单元这五大部分组成的，利用微机执行繁杂的逻辑计算与控制，提高各种设备的运行可靠性，并能简化系统设备的繁杂性，管理各种机电设备的运行情况。
可通过传感器取出柜内各项物理参数供操作者使用。
目前，国内通风柜控制器采用的是PID控制，可以使排风风速能稳定在用户设定的面风速。
采用的液晶显示器，使操作变得更简单和直观。
采用了待机、强制排风、有人/无人排风等多种工作模式，让装置变得更加实用。
为了能更精确地检测实际风速，实时、准确地控制排风，采用了先进的风速标定方法。
为了完成响应外界环境的输入，通风柜控制器可以在有人无人状态下输入、窗开度、反馈输入量、人工设定输入量等，通过判断和计算，输出一定的电压控制文丘里阀门，形成一个闭环控制，同时还能将当前排风柜的排风量通过RS-485总线传输到补风控制器，然后通过ModBus协议通信，与上位机之间采用RS-485总线形式选用RSM-485低功耗芯片做电平转换。
每个实验室房间的补风控制器可以通过RS-485获得该房间的每个通风柜的排风量，控制补风系统统一向各柜内送风，弥补排风带来的房间压差和房间热量的流失，可在实施监控和参数设置时，进行批量操作，大大简化了操作量。
通风柜控制器还有数据储存电路、复位电路和RS-232通信电路。
复位电路和数据存储电路可以用CAT1025实现，CA T1025电源电路能准确监视电源供电情况，可进行手动复位。
数据存储电路主要存储用户设置的面风速、实时显示类型、控制柜的高度和宽度等一系列参数和控制器的校准参数。
通风柜与变频风量控制系统简介
北京大学新化学南楼通风柜与变频风量控制系统简介一、配置与功能标准实验室（三至九层04、06、08、23、25、27、29、31号房间）设计了最简化、廉价、实用的通风柜恒风速变频风量控制系统与吊顶排风连锁控制系统。
一层和二层装有单台通风柜的大实验室只设计了通风柜排风与吊顶排风连锁控制系统，没有变频器和传感器。
1．标准实验室通风柜及风量控制系统的配置每个实验室配置1台风机和1个变频器，最多能配置3个通风柜，可以任意减少通风柜。
每个通风柜都装有位移传感器，随着玻璃柜门开启（升降）幅度的变化自动调整系统的排风量，以维持通风柜正面的面风速基本不变（风速为0.5±0.1m/S）。
当每个通风柜的玻璃柜门都关闭（降到底）时，吊顶排风的电控阀门随即自动开启，通过吊顶上的2个排风口对室内进行整体排风。
当任一通风柜的柜门开启时，吊顶排风的电控阀门随即关闭。
当风机电源关闭时，风道有一定的自然排风作用。
2．通风柜恒风速变频风量控制系统的功能特色（1）通过位移传感器直接控制变频器，风道内不装传感器，避免了传感器被腐蚀和污染。
（2）通过玻璃柜门的升降直接调整风量（未加其它开关），使用方法简洁。
（3）节能效果好，低强度排风时既可省电、又可减少室内及楼内热量或冷量的损失。
（4）低强度排风时，室内外噪音变小。
3．通风柜恒风速变频风量控制系统的基本技术参数风机额定功率2200W，额定风量6000 m3/hr，全功率运行时大约每2分钟即可将室内空气更换一遍。
吊顶排风的风量为800～1100 m3/hr。
大约10分钟即可将室内空气更换一遍。
风道自然排风的风量为0～60 m3/hr（与大气风力和室内外温差有关）。
通风柜柜门半开至全开时面风速约为0.5 m/S，柜门开启高度小于30cm时面风速约为1 m/S。
4．通风柜的材质与性能柜体为全钢型，表面静电喷涂环氧树脂（采用国际名牌涂料，防腐性能较好）。
台面板采用20mm厚专用陶瓷板，既耐化学腐蚀又耐高温，周围贴有环氧树脂挡水沿。
实验室通风橱排风量标准
实验室通风橱排风量标准实验室通风橱排风量标准一、引言实验室通风橱是实验室环境中非常重要的设备之一，主要用于保护实验人员和实验环境的安全。
实验室通风橱能够有效地排除实验室中产生的有害气体、蒸汽、粉尘和其他污染物，确保实验室内空气清新，并防止实验室人员受到污染物的侵害。
二、实验室通风橱排风量的重要性实验室通风橱排风量的大小直接影响到实验室内空气质量和工作环境的良好与否。
如果实验室通风橱排风量不足，污染物无法及时排出，可能会导致实验室内空气质量下降，影响实验的准确性和可靠性。
而如果通风橱排风量过大，不但会浪费能源，还可能引起温度和湿度的过快变化，不利于实验室内的恒温恒湿条件。
三、国内外通风橱排风量标准的比较国内外对实验室通风橱排风量的要求都有相应的标准和指导文件。
以下是国内外常用的通风橱排风量标准的比较：1. 美国ASHRAE标准美国ASHRAE标准规定了实验室通风橱的排风量应该满足以下条件：- 对于一般实验室，排风量应不小于实验室空间体积的10%，并应经过实验室壁柜（fume hood）的高度内扩散。
- 对于高风险实验室（例如处理剧毒或易爆物质的实验室），排风量应不小于实验室空间体积的20%。
- 对于特殊要求的实验室，例如核实验室，应根据实际情况进行设计和计算。
2. 欧洲标准EN 14175欧洲标准EN 14175规定了实验室通风橱排风量的要求，具体要求如下：- 通风橱排风量应不小于实验室内气体和蒸气产生速率的90%。
其中气体和蒸气产生速率的计算方法为实验所用化学品的总质量乘以其蒸发率、汽化率或挥发率之和。
- 对于需要混合气体或粉尘处理的实验室，通风橱排风量的计算应考虑气体和粉尘浓度、密封性和排风效率等因素。
3. 中国国家标准中国国家标准对实验室通风橱排风量的要求包括两方面的规定：- 对于一般实验室，排风量应不小于实验室空间体积的8%，并应取决于实验室内的气体、蒸气和粉尘产生速率。
- 对于特殊要求的实验室，例如生物安全实验室、核实验室等，应根据实际情况进行设计和计算。
通风柜的风速检测及控制方法
通风柜的风速检测及控制方法通风柜是在试验室中起到排风和换气的功效。
通风柜的材料由多种的，全钢、钢木、全木、铝木、塑钢、PVC结构等，其台面是直接与操接触的地方，由实芯理化板，不锈钢板，PVC，陶瓷等材料组成。
博泰我带大家了解通风柜风速和掌握方法有哪些。
一、试验室通风柜的作用1、污染物排解过滤试验室在有毒有害物质试验时，大量有毒气排出，有的试验室采纳直排方式，有的采纳过滤排放，假如没有采纳过滤形式排出，这些有害气体许多能会被新风机组吸入并送回试验室里面，对人员产生直接损害。
2、能耗要常常使用通风柜，通风柜能很快的将房间内空气排完，此时需要补充分够的的新风，而暖风和凉风需要新风组供应。
将通风柜智能化，当人员在通风柜面前操作时，通风柜正常排风，当科研人员离开通风柜时，通风柜玻璃视窗会自动下降，将面风速自动降低，排风量自动削减，从而空调能耗能降低至40%以下。
二、通风柜风量和风速的检测1、多次检测通风柜的风量和风速，在标准条件下取得实际效果。
2、对于担心装过滤装置的出风口，可按现行国家行业标准执行。
3、对于圆形风管，截面和明确的测量等级应按等总面积圆环图区划。
4、试验室设备中试验台排气罩的风速。
风量检测尽量由技术专业检测单位进行。
5、检测通风柜风量和风速的前提是通风柜连接的风机可以正常运行，没有问题。
通风柜内部整体布局合理，不阻碍通风柜内的气流。
6、对于矩形风道，测量截面分为几个相同的小截面，每个小截面应尽可能接近正方形。
长度不超过200毫米，测量点低于小截面的核心，但整个截面上的测量数量不适合小于3个。
三、通风柜风速的掌握方法1、定风量掌握消失于上世纪40年月，无论广州通风柜调整窗开度如何，风量始终保持肯定。
此种方式优势在于掌握简洁，但是缺点也特别明显，通风柜面风速会随着调整窗位置而不断变化，平安性能差，而且能耗惊人。
2、双稳态掌握此种掌握系统只有高风量与低风量两种状态，其典型的应用为，在夜间或者试验室内没有操作人员时，将系统降低为低风量运行。
通风柜变风量PID控制系统概述
通风柜变风量PID控制系统概述摘要设计一个通风柜的PID控制系统。
通过比较检测到的风速PV与设定的风速范围，调整阀门的开度，以使风速控制在设定的范围内。
关键词PID控制系统；风速控制前言在工业生产或实验室内，如挤塑加工，金属加工，半导体加工，化学实验室等常常需要将温度，湿度，压力等保持在一定的数值范围内或按一定规律变化。
在对有污染的环境中，对有毒气体含量的控制更有严格的要求。
PID控制由于其算法简单，鲁棒性好和可靠性高，被广泛应用于工业过程控制。
本文通过设计一款PID控制器来控制通风柜阀门的开度，使通风柜的风速风量保持在设定范围内。
1 PID控制原理PID控制器是Proportion Integration Differentiation的简称，即.比例-积分-微分控制器。
PID是最常见的控制器，广泛应用于机械和电气系统。
和其他简单的控制运算不同，PID控制器可以根据历史数据和差别的出现率来调整输入值，这样可以使系统更加准确，更加稳定。
PID控制最为理想的控制是比例-积分-微分控制规律。
它既有比例作用的及时迅速，又有积分作用的消除余差能力，还有微分作用的超前控制功能。
当偏差阶跃出现时，微分立即大幅度动作，抑制偏差的这种跃变；比例也同时起消除偏差的作用，使偏差幅度减小，由于比例作用是持久和起主要作用的控制规律，因此可使系统比较稳定；而积分作用慢慢把余差克服掉。
只要三个作用的控制参数选择得当，便可充分发挥三种控制规律的优点，得到较为理想的控制效果[1] 。
2 文丘里阀文丘里阀效应的原理则是当风吹过阻挡物时，在阻挡物的背风面上方端口附近气压相对较低，从而产生吸附作用并导致空气的流动。
文氏管的原理其实很简单，它就是把气流由粗变细，以加快气体流速，使气体在文氏管出口的后侧形成一个“真空”区。
当这个真空区靠近工件时会对工件产生一定的吸附作用。
文丘里阀就是基于文丘里效应制造的一种设备，根据通风柜实际需求的风量值，将阀芯调整到相应位置，这个位置是根据风量与阀芯对应关系确定的，随后由于风管内压力不同，文丘里阀将利用阀芯内的弹簧微调，在规定时间内达到所需风量±5%的精度范围，直到产生新的风量需求值。
讨论变风量通风柜控制系统
讨论变风量通风柜控制系统摘要：随着科技的不断进步，大量的科学实验需要展开，而实验室内做实验的情况下，会产生很多对人有害的物质，这些物质如果不能及时排出，就会对人体造成危害。
变风量通风柜就是实验室中一项很有用的排出有害气体的设施，它的主要作用是控制有害物质，防止有害物质溢出，以及确保实验的顺利完成。
在开展实验的时候，通风柜的罩面如果发生变化，对其他因素造成影响，通风系统就不能符合相关的标准要求，从而影响有害物质的排放。
本文通过讨论了通风柜系统的工作原理，以及罩面的控制方法，对变风量通风柜的一些技术要求进行了分析，希望对相关的实验研究有所借鉴。
关键词：变风量；通风柜控制系统；实验室一、通风柜控制系统的工作原理1、变风量通风柜控制系统对通风柜每个时刻的排风量都进行了实时监控与记录，然后依据相关公式算出视窗的平均风速是多少，如果情况有变,控制系统会立即在1秒之内接收信号，将对风阀的开度进行调整，使视窗的开口面积平均风速保持到一个稳定值，这一个数值需要在国家确定的范围中。
2、根据进行的试验情况的不同，在面板上可以设置相应的参数。
3、控制系统内部配有人体感应器,如果有人在通风柜前进行试验活动，这个时候风速应该控制到一个特定的数值，如果没有人在通风柜前，系统将会受到感应然后自动将风速转换成另一个数值，这样可以节约系统运行费用的消耗。
在通风柜的门合上以后，通风柜管控系统就需要调节到最小的排风量。
4、如果通风柜的门位比较高的时候进行声光报警。
通风柜内部的温度如果超过设定值，也会进行自动的声光报警。
由于故障面造成风俗比较高或者是比较低的时候进行声光的报警。
5、如果有异常的状况发生，控制系统就会接收信号，自动转化为紧急排风状态,这时控制系统不受面风速值的影响，进行最大量的排风。
二、变风量空调自动控制系统的设计分析1、变风量空调风阀的工作流量特点对自动调节系统与节能的设计研究压力单通道可变风量空调端管控的作用和传统阻尼器执行器与管控器的使用性一样。
通风柜VAV控制系统说明
通风柜VAV控制系统说明通风柜面风速V A V控制说明采用目前国内外风量测量中运用最广泛的流量装置——机翼测风装置。
机翼测风装置适用于空气流量大、风道截面积大、流速较低、直管段长度短的情况，是一种最为可靠的传统风量检测装置。
我公司采用机翼测风装置原理（伯努力方程基本原理），同时根据实验室通风的特殊要求设计开发，制作出适合各种实验室通风检测装置。
以2006年自主开发，为实验室公司配套工程项目使用近10000套，以其实用性、稳定性深受用户好评。
配套工程项目：江西赛维LDK太阳能高科技有限公司，广州龙沙制药（瑞士）研究开发中心，大亚湾技创新产业园精细化工实验室研发楼，广西医科大临床教学中心综合楼，广东省兽药与饲料监察总所等400多个项目。
1、设备配置：系统配置包括1）、通风柜控制器2）、变风量风阀3)、通风柜调节门高传感器4）、机翼测风装置。
2、控制方案：采用管道风量监测及门高监测，实时计算面风速，以通风柜面风速为常量,控制阀门的开度，使其恒定在安全气流值范围内。
3、控制功能：◆可靠的管道风量及门高监测，即时面风速控制，不管通风设备视窗高度变化或遇到外部气流干扰，系统均能自动监测并适时调整，始终保证面风速恒定0.5m/s（±20%）。
◆全方位数字显示功能：系统具有风速显示功能,它能将最安全的控制结果显示给使用者；◆不安全情况下报警功能，当门高或风速过高或过低时，系统能发出声光报警信号。
◆强排风功能，紧急情况下按下系统强排风键能实现强排风，不受控制系统控制。
◆节能工作功能，按下系统节能键（或若排风键）系统将以较小的风速排风。
◆压力无关功能，通过风速传感器实测风速值当依据进行控制，与门高变化，外部气流干扰都没关系，所以它能做到绝对压力无关，即不管风柜在管网的首端还是末端，也不管是1.8米风柜还是1.2米风柜，其面风速都恒定在0.5m/s。
4、系统工作原理利用机翼测风装置及门高传感器实时测量，换成电压信号传递给控制面板，实时计算面风速，指示当前风速值，控制面板根据面风速实际测量值与设定值进行比较，如果风速值偏离设定值，则改变给执行器的输入信号，执行器调整风阀开度，从而调整风量，使面风速值回归设定值。
实验室通风系统常用的控制方式
实验室通风系统常⽤的控制⽅式
实验室通风系统常⽤的控制⽅式：
1、定风量控制系统
定风量、双风量系统控制⽐较简单，在实验室内设风机启动按扭，根据需要直接启停风机。
2、变风量控制系统
风机采⽤变频风机，在主风管道内设置压⼒传感器，将压⼒传感器测得的压⼒与设定压⼒值⽐较，由变频器调节风机转速，达到调节风量的⽬的。
3、排风末端设备控制
在排风柜的排风⽀管上设风量控制阀，当末端通风设备风量需要发⽣变化时，风量控制阀迅速动作，响应时间要在1s之内。
实验室通风系统
4、实验室压⼒控制
实验室压⼒控制主要有两种⽅法，直接压差控制法和余风量控制法。
直接压差控制法即通过压差传感器测量室内与参照区域的压差，与设定压差⽐较，控制器根据偏差调节送风量，从⽽达到要求的压差，此法适⽤压⼒控制精度不⾼的负压实验室;余风量控制法，是让排风量与送风量之间保持⼀定的风量差，使室内外产⽣⼀定的压差，此法适⽤于压⼒控制精度⾼的实验室(如洁净实验室、⽣物安全实验室)。
风机的分类：按照⽓流⽅式，风机分为离⼼风机和轴流风机;按照材质分类，主要可以分为玻璃钢风机、PVC风机以及PP风机。
VOLAB从事实验室⾏业15年，专注于实验室规划设计、实验室建设⼯程、实验室仪器耗材、实验室运营维护⼀站式服务平台，3500+⼤中型项⽬经验，秉承“客户⾄上⽤⼼服务”的服务理念，脚踏实地，注重细节服务好每⼀个客户，让中国实验室更安全。
化验室通风方案比较
中央化验室通排风控制系统方案比较化验室通排风系统采用的方式通常有两种：定风量通排风系统及变风量（变频）整体通排风系统。
普通传统的实验室通风方式是定风量排放方法，在40年代较多使用。
大约从80年代开始，国外有通风柜的实验室开始多采用变风量（变频）的通风整体控制系统。
这种控制方式，在提高实验室安全性的同时，降低了能源耗费。
我国以前一直多采用普通传统的实验室定风量排放方法。
设计、实施简单，但实验室环境差、噪音大、能耗大。
近年来，首先是一些外资企业在国内建立的实验室，通风设计引进了比较先进的变风量控制系统，例如：杜邦公司、BASF等，由于其设计理念先进、控制设备精良、自动化管理程度高，极大的改善了实验室的环境及安全性，避免能源浪费，符合以人为本、注重环保的观念。
此后，实验室变风量整体控制系统逐渐在国内被广泛接受，越来越多的企业采用此类系统，如台塑宁波PP检验大楼、上海金山化工、壳牌、赛科等，在设计及施工中引入专业的公司整体负责，依据国际上相关的完善的设计规范，采用先进的技术和设备，收到的很好的效果，实验室整体环境提升，变风量技术的节能效果在系统长期稳定的运行中得到充分体现。
目前，在国内大、中型中央实验室采用变风量控制系统取代普通传统的定风量排放已成为趋势，神华集团煤制烯烃项目、新疆独山子石化、广西石化、镇海炼化、天津大乙烯项目等，都陆续采用了实验室变风量整体控制系统，并收到明显的成效。
通过我们前期的调研，结合本项目，我们对两种通排风系统的优劣做出如下比较：一．建造实验室气流控制系统所关心的问题：通风柜的安全性。
实验室微负压保持。
运行能耗及噪音。
系统控制管理。
系统的灵活性。
初投资及运行成本。
二．定风量（常规）系统与变风量（变频）系统比较：1．通风柜安全性：通风柜的安全性主要体现在面风速及其稳定程度，以下摘录国内外标准：“Face velocities of 0.4m/s to 0.6m/s generally provide containment if the hood location requirements and laboratory ventilation criteria of this sdandard are met.”----ASHRAE110.“标准通风柜工作面口风速：0.5m/s。
文丘里阀和蝶阀在通风柜控制上的区别
文丘里阀和蝶阀在通风柜控制上的区别广义上的蝶阀也包括蝶阀改装成的各种定风量蝶阀、变风量蝶阀（甚至加了执行器的定风量阀）、变风量VAV箱（VAV BOX）等变化形式。
一．“压力无关阀”与“普通阀”的区分标准实验室通风系统的首要目标是保证操作人员的安全，通风柜系统要捕捉和阻隔有害气体，这就需要对通风柜的面风速进行控制，首先过高或过低的面风速都是不可接受的，过低导致无法有效捕捉，过高导致扰流和涡流，也会使有害气体逸出。
一个有效的控制系统需要把可能出现的面风速过高或过低的情况都能避免。
排风柜的排风量变化有两种情形：1．合理变风量（VAV）：在视窗升高或降低时，或者其它因素（如一个体型较大的人到达排风柜窗口）导致使窗口横截面积变化时，“阀”就会“关小”或“开大”来改变排风量，以使“排风柜面风速”恒定不变；2．恶性变风量（总管来的干扰）：视窗未动或面风速未要求变化时，总管中的风压变化也会向下干扰排风柜头顶的“阀”，如果此时的“阀”不能“快速化解”掉外界气压变化，就会使排风柜的排风量发生“不该发生的变化”，进而影响此时本该稳定的面风速；结论：一个好“阀”能够通过自身的调节能力去“快速化解”掉外界气压变化导致的“恶性变风量”，它应该只在排风柜面风速要求变化（如：视窗高度变化）时才主动“关小”或“开大”使排风柜合理地变风量，而不能受外界（总管）的压力变化的影响。
这就是我们所提倡的“排风柜阀”应该具有优秀的“压力无关”性。
二．“文丘里阀”与“蝶阀”的应用区别相对于蝶阀，文丘里阀的主要优点就在于“真正的压力无关”和“快速反应”两点上：（1）压力无关特性：“该变时才变，不该变时不变”在通风柜运行过程中对通风柜面风速影响最大的因素就是通风系统管网压力，由于其它通风柜或通风设备的开闭，或管网其它方面变化会导致通风柜管路压力发生变化，而这种变化是会经常发生的。
如果通风柜系统采用普通蝶阀，将会导致通风柜面风速经常发生变化，这对实验室的安全是非常不利的，即使是采用风速控制系统，也只是在面风速改变之后才会进行调节，这将经过一系列传感、计算、调节、振荡过程，而这时不安全的情况已经发生，因为管网压力变化随时都可能发生，单纯靠风速控制系统将会导致面风速控制缓慢且频繁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三种通风柜VAV控制方式比较
一性能卓越的视窗位移传感器VAV系统
大量工程实践证明，视窗位移传感器（或称“调节门传感器”）的使用，只有在同时使用文丘里阀的情况下才能获得完整的快速响应（<1秒）效果。
在通风柜上安装LCS视窗位移传感器，实际测量视窗的位置，并将此信号传递给控制器，计算每一时刻通风柜的开口面积，进而计算为了保障进口风速为恒定的0.5m/s时所需的排风量，并以此信号控制LCS文丘里阀的变化。
此种控制方式具备非常强的抗室内气流干扰能力，控制效果好，系统监测视窗位置和通风柜排风量，反应速度快，避免安装可能给系统带来不稳定因素的干扰源（如风速传感器），同时LCS文丘里阀能够有效化解来自管网的压力波动，LCS文丘里阀的精度高，反应速度快，系统响应时间通常为1秒钟左右，而蝶阀由于不能过滤管网压力波动，往往配置在成本较低的风速传感器系统中。
二 价格低廉的风速传感器VAV系统
无论是何种风速传感器，原理都是利用气流上下游压差形成的“风”，将一个风速传感器安装于通风柜侧壁，测量通过该传感器的风速，以此代替通风柜的平均进口风速，然后根据风速信号修正蝶阀开度，使蝶阀在反复的“矫枉过正”过程中逐渐回到设定值。
此种方式的缺点需要在系统设计时严肃考虑：
1. 拖累系统响应时间，对于通风柜控制来说，响应时间最重要，而该系统必须要等风速
已经实际出轨并被风速传感器检测出偏离后才开始调节，响应时间为3秒钟左右。
2. 抗气流干扰能力弱，微弱气流即可使风速传感器的两个内外压差测量点失去平衡，系
统常处于不稳定状态，蝶阀执行器持续转动，寿命短，维修多。
3. 以风速传感器所在侧壁一点处的风速代表平均进口风速，不具有代表性。
因为通风柜
前操作者的位置，通风柜内放置物品的位置，以及室内气场的动态化，都会使风速传感器的测量点偏移离开初始值。
侧壁所测点的风速很难代表进口平均面风速。
三双传感器带动VAV系统
目前国内有厂家重新推出了多年前已经被淘汰的由视窗位移传感器和风速传感器同时带动的通风柜控制系统。
美国劳伦斯伯克利国家实验室曾经对同时使用视窗位移传感器和风速传感器带动的通风柜VAV系统进行了长时间跟踪观察，结果显示同时使用两种传感器并没有带来预期的效果。
部分原因可能在于风速传感器一经使用即会给VAV系统带来其原有的先天缺陷，导致系统重回“动态摇摆”状态，而这些缺陷并没有因为视窗位移传感器的存在而消失。
除此以外，两个传感器同时运行拖累了控制环节的速度，系统反而不如预期的效果。
