5-数据字典举例
数据字典
《信息系统分析与设计》
13
表5-10 数据字典实例——存折格式的表达
《信息系统分析与设计》
14
2）用数据字典简单表达前面定货系统中的“定货 报表”数据流，如表5-11所示。 表5-11数据字典实例——定货报表的表达
《信息系统分析与设计》
15
5.2.3 加工逻辑的描述 对数据流图的每一个基本加工，必须有一个基本 加工逻辑说明。基本加工逻辑说明必须描述基本加工 如何把输入数据流变换为输出数据流的加工规则；加 工逻辑说明必须描述实现加工的策略而不是实现加工 的细节；加工逻辑说明中包含的信息应是充足的、完 备的、有用的和无冗余的。用于写加工逻辑说明的工 具有结构化语言、判定表及判定树三种。
《信息系统分析与设计》
10
5．建立数据字典的方法 建立数据字典的常用方法有 2 种：手工建立和自动 建立。 1） 手工建立数据字典的内容并用卡片形式存放，其步 骤如下： (1) 按 4 类条目规范的格式印制卡片； (2) 在卡片上分别填写各类条目的内容； (3) 先按图号顺序排列，同一图号的所有条目按数 据流、 数据项、数据文件和数据加工的顺序排列； (4) 同一图号中的同一类条目（如数据流卡片）可 按名字的字典顺序存放，加工一般按编号顺序存放； (5) 同一成分在父图和子图都出现时，则只在父图 上定义； (6) 建立索引目录。
修改记录：
《信息系统分析与设计》
8
系统名：学籍管理 条目名：成绩管理 输入数据流：学生修课名单 课程名称 学生成绩
加工 编号：3 别名：
输出数据流：教学安排 学生成绩通知单 学生修课情况与成绩 统计
加工逻辑： 1.从学生名册中获取修同一课程的学生名单； 2.统计每门课程的修课的修课人数并报系机关； 3.从系机关获取课程安排数据，包括各门课程的上课时间、地点； 4.形成教学安排数据，其中包括各门课程的修课学生名单，上课地点，通知有关任课 教师； 5.接收任课教师的学生成绩数据，并登录在学生成绩档案中； 6.进行成绩统计，计算每门成绩并向系机关报告； 7.向学生发出学生成绩通知，并附补考安排。 处理频率： 简要说明： 课程安排由系机关中教学管理人员直接向学生公布。 修改记录： 编写 审核 张XX 李XX 日期 日期 2005.5.10 2005.5.20
数据字典举例

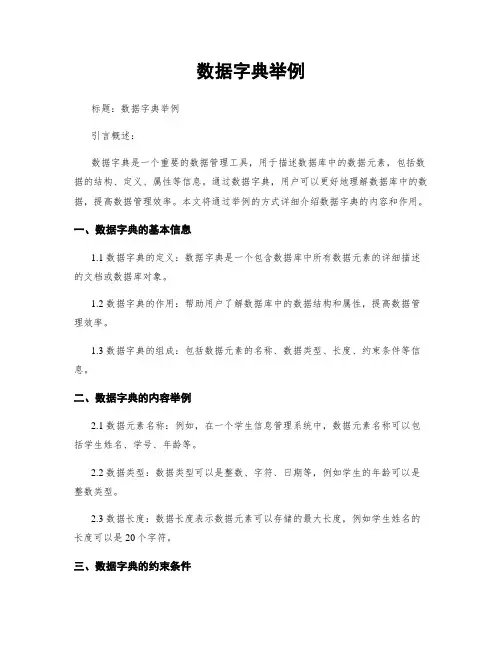

数据字典举例标题：数据字典举例引言概述：数据字典是一个重要的数据管理工具，用于描述数据库中的数据元素，包括数据的结构、定义、属性等信息。
通过数据字典，用户可以更好地理解数据库中的数据，提高数据管理效率。
本文将通过举例的方式详细介绍数据字典的内容和作用。
一、数据字典的基本信息1.1 数据字典的定义：数据字典是一个包含数据库中所有数据元素的详细描述的文档或数据库对象。
1.2 数据字典的作用：帮助用户了解数据库中的数据结构和属性，提高数据管理效率。
1.3 数据字典的组成：包括数据元素的名称、数据类型、长度、约束条件等信息。
二、数据字典的内容举例2.1 数据元素名称：例如，在一个学生信息管理系统中，数据元素名称可以包括学生姓名、学号、年龄等。
2.2 数据类型：数据类型可以是整数、字符、日期等，例如学生的年龄可以是整数类型。
2.3 数据长度：数据长度表示数据元素可以存储的最大长度，例如学生姓名的长度可以是20个字符。
三、数据字典的约束条件3.1 主键约束：主键约束用于唯一标识每条记录，例如学生信息管理系统中学号可以作为主键。
3.2 外键约束：外键约束用于建立不同表之间的关联，例如学生信息表和成绩表可以通过学号建立关联。
3.3 默认值约束：默认值约束用于指定数据元素的默认取值，例如学生的年龄默认值可以是18岁。
四、数据字典的维护和更新4.1 数据字典的维护：数据字典需要定期更新和维护，以反映数据库中数据的最新状态。
4.2 数据字典的更新：数据字典可以通过数据库管理工具进行更新，例如增加新的数据元素或修改数据元素的属性。
4.3 数据字典的备份：为了防止数据丢失，数据字典需要定期备份，以便在需要时进行恢复。
五、数据字典的应用场景5.1 数据库设计：在数据库设计阶段，数据字典可以帮助设计人员更好地理解数据需求和建立数据库模型。
5.2 数据管理：在数据库运行阶段，数据字典可以帮助管理员更好地管理数据库，监控数据的变化和维护数据的完整性。
管理信息系统--第五章数据字典
5.2 定义加工
要定义加工逻辑，应选择适当的 表达工具。人们熟悉自然语言，使用 方便，但由于语言自身的随意性，常 常造成加工逻辑的二义性。
1. 动作不确定。例如：“优惠销售”中的 优惠标准没确定。
2. 动作执行条件不确定。例如：“对老 顾客优惠”，老顾客的标准没指明。
结构化语言有三种结构，即顺序结构、 选择结构和循环结构以及它们的嵌套。
二、顺序结构
顺序结构由一组有序的陈述句组成。 下面是一顺序结构的加工逻辑：
➢
输人用电量；
➢
计算电费，
➢
输出电费．
管理信息系统--第五章数据字典
三、选择结构
与程序设计语言类似
1．IF<条件>
3．DO CASE
动作A
CASE<条件>
环境中的实体．因为它们与系统有信 息联系。所以在DD中应对它们统一定 义。定义的内容包括； 编号：外部项在DFD中的编号，编号 应具有唯一性以便检索；
管理信息系统--第五章数据字典
名称：外部项在DFD中的名称；
输出数据流：外部项到系统的数据流；
输入数据流： 系统到外部项的数据流；
[备注] 必要的说明。如果外部项是一个计 算机系统应当说明其数据处理情况，特别 是数据量、数据格式、载体形式、数据精 度等。
外部项用外部项定义表定义。
管理信息系统--第五章数据字典
外部项
外部实体编号: E03 – 01
外部实体名称: 用户
简
述： 购置本单位配件的用户
输入的数据流： F03-06，F03-08
输出的数据流： F03-01
管理信息系统--第五章数据字典
5.2 定义加工
数据字典举例

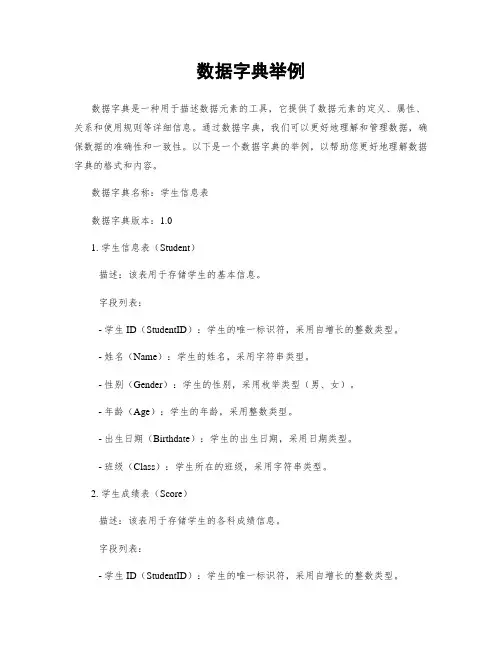

数据字典举例数据字典是一种用于描述数据元素的工具，它提供了数据元素的定义、属性、关系和使用规则等详细信息。
通过数据字典，我们可以更好地理解和管理数据，确保数据的准确性和一致性。
以下是一个数据字典的举例，以帮助您更好地理解数据字典的格式和内容。
数据字典名称：学生信息表数据字典版本：1.01. 学生信息表（Student）描述：该表用于存储学生的基本信息。
字段列表：- 学生ID（StudentID）：学生的唯一标识符，采用自增长的整数类型。
- 姓名（Name）：学生的姓名，采用字符串类型。
- 性别（Gender）：学生的性别，采用枚举类型（男、女）。
- 年龄（Age）：学生的年龄，采用整数类型。
- 出生日期（Birthdate）：学生的出生日期，采用日期类型。
- 班级（Class）：学生所在的班级，采用字符串类型。
2. 学生成绩表（Score）描述：该表用于存储学生的各科成绩信息。
字段列表：- 学生ID（StudentID）：学生的唯一标识符，采用自增长的整数类型。
- 科目（Subject）：学科的名称，采用字符串类型。
- 成绩（Grade）：学生在该科目上的成绩，采用浮点数类型。
3. 班级信息表（Class）描述：该表用于存储班级的基本信息。
字段列表：- 班级ID（ClassID）：班级的唯一标识符，采用自增长的整数类型。
- 班级名称（ClassName）：班级的名称，采用字符串类型。
- 班级人数（NumberOfStudents）：班级中学生的数量，采用整数类型。
4. 学生家庭信息表（Family）描述：该表用于存储学生的家庭信息。
字段列表：- 学生ID（StudentID）：学生的唯一标识符，采用自增长的整数类型。
- 父亲姓名（FatherName）：学生的父亲姓名，采用字符串类型。
- 母亲姓名（MotherName）：学生的母亲姓名，采用字符串类型。
- 家庭住址（Address）：学生的家庭住址，采用字符串类型。
数据字典举例

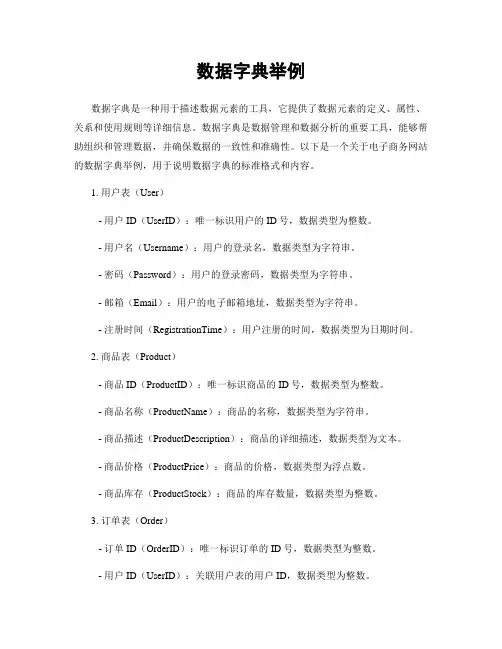

数据字典举例数据字典是一种用于描述数据元素的工具，它提供了数据元素的定义、属性、关系和使用规则等详细信息。
数据字典是数据管理和数据分析的重要工具，能够帮助组织和管理数据，并确保数据的一致性和准确性。
以下是一个关于电子商务网站的数据字典举例，用于说明数据字典的标准格式和内容。
1. 用户表（User）- 用户ID（UserID）：唯一标识用户的ID号，数据类型为整数。
- 用户名（Username）：用户的登录名，数据类型为字符串。
- 密码（Password）：用户的登录密码，数据类型为字符串。
- 邮箱（Email）：用户的电子邮箱地址，数据类型为字符串。
- 注册时间（RegistrationTime）：用户注册的时间，数据类型为日期时间。
2. 商品表（Product）- 商品ID（ProductID）：唯一标识商品的ID号，数据类型为整数。
- 商品名称（ProductName）：商品的名称，数据类型为字符串。
- 商品描述（ProductDescription）：商品的详细描述，数据类型为文本。
- 商品价格（ProductPrice）：商品的价格，数据类型为浮点数。
- 商品库存（ProductStock）：商品的库存数量，数据类型为整数。
3. 订单表（Order）- 订单ID（OrderID）：唯一标识订单的ID号，数据类型为整数。
- 用户ID（UserID）：关联用户表的用户ID，数据类型为整数。
- 订单时间（OrderTime）：订单的创建时间，数据类型为日期时间。
- 订单状态（OrderStatus）：订单的状态，如待支付、已支付、已发货等，数据类型为字符串。
- 订单总额（OrderTotal）：订单的总金额，数据类型为浮点数。
4. 支付表（Payment）- 支付ID（PaymentID）：唯一标识支付的ID号，数据类型为整数。
- 订单ID（OrderID）：关联订单表的订单ID，数据类型为整数。
数据字典举例
数据字典举例数据字典是一种用于记录和描述数据元素、数据实体、数据关系和数据属性的文档或工具。
它提供了对数据定义和结构的详细说明，有助于数据管理和数据分析工作。
以下是一个关于电子商务网站的数据字典的举例：1. 数据实体1.1 用户(User)- 用户ID：唯一标识用户的编号- 用户名：用户在网站上的昵称- 密码：用户账户的密码- 电子邮件：用户注册时提供的电子邮件地址- 注册时间：用户注册账户的时间1.2 商品(Product)- 商品ID：唯一标识商品的编号- 商品名称：商品的名称- 商品描述：商品的详细描述- 商品价格：商品的价格- 商品库存：商品的库存数量1.3 订单(Order)- 订单ID：唯一标识订单的编号- 用户ID：下单用户的ID- 订单时间：下单的时间- 订单状态：订单的当前状态（如待支付、已支付、已发货等）2. 数据元素2.1 用户相关数据元素- 用户ID：唯一标识用户的编号- 用户名：用户在网站上的昵称- 密码：用户账户的密码- 电子邮件：用户注册时提供的电子邮件地址- 注册时间：用户注册账户的时间2.2 商品相关数据元素- 商品ID：唯一标识商品的编号- 商品名称：商品的名称- 商品描述：商品的详细描述- 商品价格：商品的价格- 商品库存：商品的库存数量2.3 订单相关数据元素- 订单ID：唯一标识订单的编号- 用户ID：下单用户的ID- 订单时间：下单的时间- 订单状态：订单的当前状态（如待支付、已支付、已发货等）3. 数据关系3.1 用户与订单的关系- 一个用户可以有多个订单- 一个订单只属于一个用户3.2 商品与订单的关系- 一个订单可以包含多个商品- 一个商品可以属于多个订单4. 数据属性4.1 用户属性- 用户ID：唯一标识用户的编号- 用户名：用户在网站上的昵称- 密码：用户账户的密码- 电子邮件：用户注册时提供的电子邮件地址- 注册时间：用户注册账户的时间4.2 商品属性- 商品ID：唯一标识商品的编号- 商品名称：商品的名称- 商品描述：商品的详细描述- 商品价格：商品的价格- 商品库存：商品的库存数量4.3 订单属性- 订单ID：唯一标识订单的编号- 用户ID：下单用户的ID- 订单时间：下单的时间- 订单状态：订单的当前状态（如待支付、已支付、已发货等）通过以上的数据字典，我们可以清晰地了解到电子商务网站中涉及的数据实体、数据元素、数据关系和数据属性的定义和描述。
5 数据字典
1-16
常用的数据字典视图
类型 对象 视图名 DBA_OBJECTS ALL_OBJECTS USER_OBJECTS DBA_TABLES ALL_TABLES USER_TABLES DBA_VIEWS ALL_VIEWS USER_VIEWS 说明
表
视图
1-17
类型 索引
视图名 DBA_INDEXES ALL_INDEXES USER_INDEXES DBA_CONSTRAINTS ALL_CONSTRAINTS USER_CONSTRAINTS DBA_USERS DBA_SYS_PRIVS
Control file
1-26
查询数据字典的信息
各类数据字典视图非常多，DICTIONARY 视图中记录的关于这些视图及其描述。
1-27
在OEM中查询数据字典视图及参数
• 用sys用户以sysdba身份登录OEM • 在“管理”属性页数据库对象视图 找sys方案下的所有视图，或分类查找不 同视图。 • 参数：包括内存参数和初始化参数。 在“管理”属性页数据库配置内存 参数或初始化参数，即可查看。
（即：给它一个别名，该别名一般不带所有 者名，被PUBLIC组拥有，所有用户都是这 个组成员，所以用户可以直接访问数据字 典视图，不用加上所有者名字。）
1-10
数据字典的使用
数据字典视图根据名字前缀分为三类: USER_ 用户视图 自己拥有的对象 ALL_ 扩展用户视图 自己拥有 + 被授权的 DBA_ 数据库管理员视图 全部对象
1-12
应用数据字典举例：
查询：
数据字典表主要保存以下信息: • 各种方案对象的定义信息，如表、视图、 索引、同义词、序列、存储过程、函数、 包、触发器和各种对象； • 存储空间的分配信息； • 安全信息(帐户、权限、角色等) • 例程运行时的性能和统计信息 • 其他数据库本身的基本信息
5-数据字典举例
处理过程（续）
数据流，“体检结果”可如下描述：
数据流：
说明：
体检结果
学生参加体格检查的最终结果
数据流来源：体检
数据流去向：批准
组成：
……
平均流量： ……
高峰期流量：……
处理过程（续）
数据存储，“学生登记表”可如下描述：
数据存储： 学生登记表
说明： 记录学生的基本情况
流入数据流：……
流出数据流：……
组成：
数据量：
……
每年3000张
存取方式： 随机存取
处理过程（续）
处理过程“分配宿舍”可如下描述：
处理过程：分配宿舍
数据字典举例
例：学生学籍管理子系统的数据字典。 数据项，以“学号”为例： 数据项： 学号 含义说明：唯一标识每个学生 别名： 学生编号 类型： 字符型 长度： 8 取值范围：00000000至99999999 取值含义：前两位标别该学生所在年级， 后六位按顺序编号 与其他数据项的逻辑关系：
处理过程（续）
而不是数据本身
• 数据字典需求分析阶段建立，在数据库设计过程
中不断修改、充实、完善
消除冗余，设计生成基本E-R图实例 （续）
系统的基本E-R(图7.30)
某工厂管理信息系统的基本E-R图
说明： 输入： 输出： 处理： 为所有新生分配学生宿舍 学生，宿舍 宿舍安排 在新生报到后，为所有新生分配学生宿舍。 要求同一间宿舍只能安排同一性别的学生， 同一个学生只能安排在一个宿舍中。 每个学生的居住面积不小于3平方米。
数据字典举例
数据字典举例标题：数据字典举例引言概述：数据字典是数据库管理系统中的重要组成部分，用于描述数据库中的数据结构、数据元素的定义、数据类型等信息。
通过数据字典，可以帮助用户更好地理解数据库中的数据，提高数据管理的效率和准确性。
一、数据字典的作用1.1 数据字典可以帮助用户了解数据库中的数据结构，包括表名、字段名、数据类型等信息，方便用户对数据库进行查询和分析。
1.2 数据字典可以帮助用户了解数据库中的数据元素的定义，包括数据的含义、取值范围等信息，方便用户对数据进行正确的使用和处理。
1.3 数据字典可以帮助用户了解数据库中的数据关系，包括表与表之间的关联关系、外键约束等信息，方便用户进行数据的关联查询和分析。
二、数据字典的内容2.1 表名：数据字典中包含数据库中所有表的名称，每个表对应一个表名，用于唯一标识该表。
2.2 字段名：数据字典中包含每个表中的字段名称，描述了每个字段的含义和数据类型。
2.3 约束条件：数据字典中包含每个表中的约束条件，包括主键约束、唯一约束、外键约束等信息，用于保证数据的完整性和一致性。
三、数据字典的编制方法3.1 手工编制：手工编制数据字典需要用户手动输入表名、字段名、数据类型等信息，比较繁琐，但可以灵活地进行修改和更新。
3.2 自动提取：自动提取数据字典可以通过数据库管理系统提供的工具自动生成，节省了时间和精力，但可能会存在一些不准确或遗漏的信息。
3.3 维护更新：数据字典需要定期进行更新和维护，保证数据的准确性和完整性，避免数据字典与实际数据库结构不一致。
四、数据字典的实际应用4.1 数据库设计：数据字典可以作为数据库设计的参考依据，帮助设计师更好地理解业务需求，设计出符合要求的数据库结构。
4.2 数据查询：数据字典可以帮助用户更快地进行数据查询和分析，了解数据的含义和关系，提高查询效率和准确性。
4.3 数据维护：数据字典可以帮助用户更好地维护数据库中的数据，保证数据的完整性和一致性，减少数据错误和丢失的风险。
数据字典举例
数据字典举例标题：数据字典举例引言概述：数据字典是一个重要的数据管理工具，它记录了数据元素的定义、属性、关系和其他相关信息，帮助组织更好地理解和管理数据。
下面将通过举例的方式来详细介绍数据字典的内容和作用。
一、数据字典的定义1.1 数据字典是什么？数据字典是一种结构化的文档，用于描述数据库中存储的数据元素、数据结构、数据类型等信息。
1.2 数据字典的作用数据字典可以帮助用户更好地了解数据库中的数据，提高数据管理和数据分析的效率。
1.3 数据字典的组成数据字典通常包括数据元素的名称、定义、数据类型、长度、取值范围、关系等信息。
二、数据字典的内容2.1 数据元素的名称数据字典记录了数据库中所有数据元素的名称，例如员工姓名、员工编号、部门名称等。
2.2 数据元素的定义数据字典还记录了每个数据元素的定义，即该数据元素表示的含义或作用，例如员工姓名表示员工的姓名信息。
2.3 数据元素的属性数据字典还包括了每个数据元素的属性，如数据类型、长度、取值范围等，帮助用户更好地理解数据的结构和特性。
三、数据字典的关系3.1 数据元素之间的关系数据字典还记录了数据元素之间的关系，如主键、外键等，帮助用户理解数据之间的联系和依赖。
3.2 数据字典与数据库的关系数据字典与数据库之间存在着密切的关系，数据字典记录了数据库中的数据结构和信息，帮助用户更好地管理和维护数据库。
3.3 数据字典与数据分析的关系数据字典也为数据分析提供了重要的支持，通过数据字典可以更好地理解数据的含义和结构，从而进行更准确的数据分析。
四、数据字典的维护4.1 数据字典的更新数据字典需要定期进行更新和维护，保证其中记录的数据信息与数据库中的实际数据保持一致。
4.2 数据字典的备份为了防止数据字典丢失或损坏，建议定期对数据字典进行备份，保证数据字典的安全性和完整性。
4.3 数据字典的权限管理数据字典中包含了数据库中的重要信息，需要对数据字典进行权限管理，确保只有授权用户可以访问和修改数据字典。
数据字典举例
数据字典举例数据字典是一种记录数据元素（包括数据项、数据结构和数据集）及其相互关系的文档或者集合。
它是一个重要的工具，用于匡助组织和管理数据，确保数据的准确性和一致性。
下面是一个数据字典的举例，以便更好地理解其标准格式和内容。
数据字典名称：学生信息管理系统1. 学生表（Student）- 字段名称：学生ID（Student ID）- 数据类型：整数（Integer）- 描述：学生的惟一标识符- 约束条件：主键，自增长- 字段名称：姓名（Name）- 数据类型：字符串（String）- 描述：学生的姓名- 字段名称：性别（Gender）- 数据类型：字符串（String）- 描述：学生的性别- 约束条件：只能为男性（Male）或者女性（Female）- 字段名称：年龄（Age）- 数据类型：整数（Integer）- 描述：学生的年龄- 字段名称：班级（Class）- 数据类型：字符串（String）- 描述：学生所在的班级2. 课程表（Course）- 字段名称：课程ID（Course ID）- 数据类型：整数（Integer）- 描述：课程的惟一标识符- 约束条件：主键，自增长- 字段名称：课程名称（Course Name） - 数据类型：字符串（String）- 描述：课程的名称- 字段名称：学分（Credit）- 数据类型：浮点数（Float）- 描述：课程的学分3. 成绩表（Grade）- 字段名称：学生ID（Student ID）- 数据类型：整数（Integer）- 描述：学生的惟一标识符- 约束条件：外键，参考学生表的学生ID字段- 字段名称：课程ID（Course ID）- 数据类型：整数（Integer）- 描述：课程的惟一标识符- 约束条件：外键，参考课程表的课程ID字段- 字段名称：成绩（Score）- 数据类型：浮点数（Float）- 描述：学生在该门课程中的成绩通过上述数据字典的举例，我们可以清晰地了解到学生信息管理系统中的数据表结构和字段属性。
数据字典举例
数据字典举例数据字典是一种记录数据元素及其定义、属性、关系和规范的文档或工具。
它对于组织和管理数据非常重要，可以帮助数据管理员、开发人员和用户更好地理解和使用数据。
本文将以一个假想的电子商务网站为例，展示一个数据字典的标准格式和内容。
1. 数据字典概述数据字典是一个包含所有数据元素的清单，每个数据元素都有其定义、属性和关系的详细描述。
它可以帮助团队成员更好地理解和使用数据，提高数据的一致性和可靠性。
下面是一个电子商务网站的数据字典示例。
2. 数据字典示例2.1 用户表（User）表名：User表描述：存储网站用户的信息字段名：UserID字段描述：用户ID数据类型：整数约束条件：主键字段名：UserName字段描述：用户名数据类型：字符串长度：50约束条件：唯一字段名：Email字段描述：电子邮件地址数据类型：字符串长度：100约束条件：唯一字段名：Password字段描述：用户密码数据类型：字符串长度：50字段名：RegistrationDate字段描述：注册日期数据类型：日期约束条件：默认为当前日期2.2 商品表（Product）表名：Product表描述：存储网站商品的信息字段名：ProductID字段描述：商品ID数据类型：整数约束条件：主键字段名：ProductName字段描述：商品名称数据类型：字符串长度：100字段名：Price字段描述：商品价格数据类型：浮点数字段名：Description字段描述：商品描述数据类型：字符串长度：500字段名：CategoryID字段描述：商品分类ID数据类型：整数约束条件：外键关联到分类表的CategoryID字段2.3 分类表（Category）表名：Category表描述：存储商品分类的信息字段名：CategoryID字段描述：分类ID数据类型：整数约束条件：主键字段名：CategoryName字段描述：分类名称数据类型：字符串长度：100字段名：ParentCategoryID字段描述：父分类ID数据类型：整数约束条件：外键关联到分类表的CategoryID字段3. 数据字典的用途数据字典不仅可以帮助团队成员更好地理解和使用数据，还可以提高数据的一致性和可靠性。
数据字典举例
数据字典举例数据字典是一种记录数据元素定义、属性及其关系的文档，它为数据管理和数据分析提供了便利。
本文将以一个虚拟的电商平台为例，详细介绍数据字典的标准格式，并给出相应的数据字典示例。
1. 数据字典的标准格式数据字典通常包括以下几个部分：1.1 数据元素名称数据元素名称是数据字典中最基本的部分，它描述了数据元素的含义。
在电商平台的数据字典中，数据元素名称可以包括商品名称、商品价格、商品库存等。
1.2 数据元素定义数据元素定义是对数据元素进行详细描述的部分，它包括数据元素的数据类型、长度、格式等信息。
例如，在电商平台的数据字典中，商品名称的数据元素定义可以是文本类型，长度为50个字符。
1.3 数据元素属性数据元素属性描述了数据元素的特性和约束条件。
在电商平台的数据字典中，商品价格的数据元素属性可以是数值类型，取值范围为0到10000，且必须为正数。
1.4 数据元素关系数据元素关系描述了数据元素之间的关系，包括主键、外键等。
在电商平台的数据字典中，订单表和商品表之间可以建立一对多的关系，订单表的订单编号可以作为商品表的外键。
2. 数据字典示例下面是一个电商平台的数据字典示例：2.1 商品表数据元素名称：商品编号数据元素定义：文本类型，长度为10个字符数据元素属性：主键，唯一标识每个商品数据元素名称：商品名称数据元素定义：文本类型，长度为50个字符数据元素属性：必填，描述商品的名称数据元素名称：商品价格数据元素定义：数值类型，长度为10，保留两位小数数据元素属性：必填，描述商品的价格，取值范围为0到10000数据元素名称：商品库存数据元素定义：整数类型，长度为10数据元素属性：描述商品的库存数量2.2 订单表数据元素名称：订单编号数据元素定义：文本类型，长度为10个字符数据元素属性：主键，唯一标识每个订单数据元素名称：订单日期数据元素定义：日期类型，格式为YYYY-MM-DD数据元素属性：必填，描述订单的日期数据元素名称：订单金额数据元素定义：数值类型，长度为10，保留两位小数数据元素属性：必填，描述订单的金额，取值范围为0到100000数据元素名称：商品编号数据元素定义：文本类型，长度为10个字符数据元素属性：外键，与商品表中的商品编号建立关联通过以上示例，我们可以清晰地了解数据字典的标准格式以及如何应用于实际情况。
数据字典举例
数据字典举例引言概述：数据字典是一个用于记录和描述数据库中各种数据元素的文档或文件。
它是数据库管理系统中的重要组成部分，用于提供数据元素的定义、属性和关系，使得数据库的设计和维护更加简单和规范。
本文将通过举例的方式，详细介绍数据字典的内容和结构。
一、数据字典的基本信息1.1 数据字典的名称和版本数据字典应该有一个明确的名称，用于识别和区分不同的数据字典。
同时，版本信息可以帮助用户了解数据字典的更新和变动情况。
1.2 数据字典的作者和创建时间记录数据字典的作者和创建时间可以方便用户了解数据字典的来源和可靠性。
同时，也有助于追踪数据字典的变更历史。
1.3 数据字典的适用范围和目的明确数据字典的适用范围和目的可以帮助用户更好地理解和应用数据字典。
例如，数据字典可以用于数据库设计、数据查询和数据分析等方面。
二、数据元素的定义和属性2.1 数据元素的名称和标识符数据字典中应该包含每个数据元素的名称和唯一标识符。
名称应该能够准确描述数据元素的含义，标识符则可以用于在数据库中进行引用和关联。
2.2 数据元素的数据类型和长度数据元素的数据类型和长度是描述其数据特性的重要属性。
例如，一个数据元素可以是整数型、字符型或日期型，长度可以表示数据元素所能包含的字符或数字的数量。
2.3 数据元素的取值范围和约束条件数据元素的取值范围和约束条件描述了该数据元素所允许的取值范围和限制条件。
例如，一个数据元素可以要求取值在某个范围内，或者满足某个特定的条件。
三、数据元素之间的关系和依赖3.1 数据元素之间的关系类型数据字典应该记录数据元素之间的关系类型，例如一对一关系、一对多关系或多对多关系。
这些关系可以帮助用户理解数据元素之间的联系和依赖。
3.2 数据元素之间的关联规则和操作数据元素之间的关联规则和操作描述了它们之间的操作和行为。
例如，一个数据元素可以通过外键与其他数据元素关联，并定义了对应的插入、更新和删除操作。
3.3 数据元素之间的约束和完整性规则数据元素之间的约束和完整性规则用于保证数据的一致性和有效性。
数据字典举例
数据字典举例一、数据字典简介数据字典是一种记录和描述数据元素的工具，它对数据元素进行了定义、描述和分析，为数据管理和数据交流提供了便利。
数据字典通常包含数据元素的名称、定义、数据类型、取值范围、长度、精度等信息，以及数据元素之间的关系和依赖关系等。
二、数据字典的作用1. 数据管理：数据字典可以匡助数据管理员更好地管理和维护数据，包括数据的命名、定义、规范和约束等，提高数据的质量和一致性。
2. 数据交流：数据字典可以作为数据交流的桥梁，匡助不同角色的人员理解和使用数据，避免数据理解上的歧义和误解。
3. 数据分析：数据字典可以提供数据元素之间的关系和依赖关系，匡助数据分析师进行数据分析和挖掘，发现数据之间的规律和关联。
三、数据字典的组成部份1. 数据元素名称：数据元素的名称是数据字典中最基本的信息，它用于标识和惟一确定一个数据元素。
例如，一个学生信息表中的数据元素名称可以是“学生姓名”、“学生年龄”等。
2. 数据元素定义：数据元素的定义是对数据元素进行准确描述和解释的文字说明。
例如，对于“学生姓名”，可以定义为“学生的全名，包括姓和名”。
3. 数据类型：数据类型是指数据元素的数据类型，例如文本、数字、日期等。
不同的数据类型具有不同的取值范围和操作规则。
4. 取值范围：取值范围是指数据元素的合法取值范围，用于限制数据元素的取值范围。
例如，对于“学生年龄”，取值范围可以是18岁到25岁。
5. 长度和精度：长度和精度是指数据元素的长度和小数点位数。
例如，对于“学生姓名”，长度可以是20个字符，对于“学生成绩”，精度可以是小数点后两位。
6. 关系和依赖关系：数据元素之间的关系和依赖关系描述了数据元素之间的联系和依赖关系。
例如，一个定单表中的数据元素“定单号”和“客户姓名”之间存在关系，一个学生信息表中的数据元素“学生姓名”和“学生年龄”之间存在依赖关系。
四、数据字典举例以一个学生信息管理系统为例，以下是该系统中的一些数据字典的举例：1. 学生信息表- 学生姓名：学生的全名，包括姓和名。
数据字典实例
现行产品库存管理体系的营业流程图如图 1 所示.图 1 营业流程图数据流程剖析1. 现行体系的顶层数据流程图如图 2 所示.对顶层图中的数据流“l.2.3.4”解释如下：12 4库存管理 3发卖科零售出库单 批发出库单付货 记账零售出库帐 批发出库帐记库存 台 帐统计 报表月报表付货 记账库存台帐车 间及格入库单磨练及格入库单入库 记账入库帐入库单图 2 顶层 DFD“1”：车间产品入库单.“2”：发卖科开出的实用零售产品出库单.“3”：发卖科开出的实用批发产品出库单.“4”：仓库创造的产品库存收发存月报表.2. 第一层数据流程图如图 3 所示.图 3 中的数据流“1.2.3.4 ”与图 4 中的数据流“1.2.3.4 ”雷同.123出入库管理库存帐出入库 管理4图 3 第一层 DFD3. 第二层数据流程图如图 4 所示.5P 1图 4 第8二层 DFDD 1 入库帐现对图 4 中的数据流解释如下：P 2 6 9“l,2,3,4”： 记意零义售与出图账2 中的雷同.F 2“5”：产品入库单上的数据. D 4 库存台帐“6”：零售出库3上的数据.登批发出库帐“7”：F 批3发出库单上的数据.“8”：入库流水帐上的当日按产品名称.规格分离累计的数据.“9”：零售出库流水帐上的当日按产品名称.规格分离累计的数据.“10”：批发出库流水帐上的当日按产品名称.规格分离累计的数据.P 5创造收发 存月报表P 4登记库存台帐D 2零售出库帐登记入库帐101271D 3 批发出库帐“11”：获得的“8,9,10”数据.“12”：库存台帐上的当月按产品名称.规格分离累计的数据和其它加工处理后的数据. 数据字典：1. 数据流字典1) 数据流名称：产品入库单标识符：F1数据构造：01 产品入库单02 日期(RQ) PIC X (8)02 产品代码(CPDM) PIC X ()302 产品名称(CPMC) PIC X (18)02 单位代码(DWDM) PIC X02 单位(DW) PIC X ()402 规格代码(GGDM) PIC XX02 规格(GG) PIC X (10)02 入库数目(RKSL) PIC 9 ()6分列方法：按(入库日期+产品代码)升序分列流量：最大50 张／日平均30 张／日起源：临盆车间去向：产品入库处理2) 数据流名称：产品出库单标识符：F2数据构造：01 产品出库单02 日期(RQ) PIC X (8)02 产品代码(CPDM) PIC X ()302 产品名称(CPMC) PIC X (18)02 单位代码(DWDM) PIC X.02 单位(DW) PIC X ()402 规格代码(GGDM) PIC XX02 规格(GG) PIC X (10)02 备注03 零售出库数目(LSSL) PIC 9 ()603 批发出库数目(PFSL) PIC 9 ()6分列方法：按(日期十产品代码)升序分列流量：最大：70 张／日平均：50 张／日起源：发卖科去向：产品出库处理3) 数据流名称：仓库产品收发存月报表标标识符：F3 数据构造：01 收发存月报表02 日期(BBRQ) PIC X (8)02 产品代码(CPDM) PIC X ()302 产品名称(CPMC) PIC X (18)02 单位(DW) P1CX ()402 本月累计入库数目(RKSL) PIC 9 (8)02 本月累计零售数目(LSSL) PIC 9 (8)02 本月累计批发数目(PFSL) PIC 9 (8)PIC 9 (8)02 库存数目(KCSL)分列方法：按日期分列流量：最大：1 份／月平均：1 份／月起源：仓库统计剖析去向：主管部门其它中央进程的数据流描写省略.2. 数据存储字典标识符：D11) 存储文件名：产品入库流水帐数据构造：01 本品入库帐02 日期(RQ) PIC X (8)02 产品代码(CPDM) PIC X ()302 产品名称(CPMC) PIC X (18)02 单位(DW) PIC X ()402 规格(GG) PIC X (10)02 入库数目(RKSL) PIC 9 ()6流入的数据流：产品入库单(F1)流出的数据流;涉及的处理名：入库处理.记库存台帐分列方法：按入库日期计序2) 存储文件名：库存台帐标识符：D4 数据构造：01 库存台帐02 日期(KCRQ) PIC X (8)02 产品代码(CPDM) PIC X ()302 产品名称(CPMC) PIC X (18)02 本日累计入库量(RKSL) PIC 9 (8)02 本日累计零售出库量(LSSL) PIC 9 (8)02 本日累计批发出库量(PFSL) PIC 9 (8)流入的数据流：11流出的数据流：收发存月报表涉及的处理名：登记库存台帐.制月报表分列方法：按(日期+产品代码)升序分列其它存储文件的描写省略.3. 处理描写1) 处理名：登记入库帐标识符：P1输入：数据流F1输出：数据流F5处理界说：当一张入库单上的数据磨练及格,并且产品什物入库后,立刻将这张入库单上的数据登入产品入库流水帐.激发前提：产品入库产生2) 处理名：登记库存台帐标识符：P4输入：出入库流水帐上的当日数据输出：登记入库存台帐上的数据处理界说：对出入库流水帐受骗日产生的数据,按产品代码分离进行入库累计.零售出库累计和批发 出库累计盘算.然后将当天的日期.产品代码和累计成果等填入库存台帐的响应栏内.激发前提：每日过帐处理3) 处理名：创造收发存月报表 标识符： P5输入：取自库存台帐的数据输出：填入输出报表中的统计数据处理界说：对库存台帐本月产生的出入库数据,分离按产品代码进行累计,一种代码代表的产 品累计值即为输出报表中的一行. 盘算公式：工业产值(不变价) = ∑S i *J i工业产值(现行价) = ∑S i *J i1个中： S i ——产品代码为 i 的产品本月入库量计量J i ——产品代码为 i 的产品不变价 J i1——产品代码为 i 的产品现行价激发前提：每月创造库存报表。
数据字典举例
数据字典举例数据字典是一种用于记录和定义数据元素的工具，它包含了数据元素的名称、定义、类型、长度、取值范围等详细信息。
数据字典在数据库设计和数据管理中起到了重要的作用，它能够帮助用户更好地理解和使用数据。
下面是一个数据字典的举例，以展示如何使用标准格式记录数据元素的信息。
数据字典示例：1. 数据元素名称：学生信息定义：包含学生的基本信息，如学生姓名、学号、性别、年龄等。
类型：字符型长度：30个字符取值范围：任意字符2. 数据元素名称：课程信息定义：包含课程的基本信息，如课程名称、课程编号、学分、教师姓名等。
类型：字符型长度：50个字符取值范围：任意字符3. 数据元素名称：成绩定义：记录学生的成绩信息，包括学生学号、课程编号、成绩等。
类型：数值型长度：3个字符取值范围：0-1004. 数据元素名称：班级信息定义：包含班级的基本信息，如班级名称、班级编号、班主任姓名等。
类型：字符型长度：20个字符取值范围：任意字符5. 数据元素名称：教师信息定义：包含教师的基本信息，如教师姓名、教师工号、性别、年龄等。
类型：字符型长度：30个字符取值范围：任意字符6. 数据元素名称：学生选课信息定义：记录学生选课的信息，包括学生学号、课程编号、选课时间等。
类型：字符型长度：15个字符取值范围：任意字符以上是一个简单的数据字典示例，其中包含了学生信息、课程信息、成绩、班级信息、教师信息和学生选课信息等数据元素的定义和属性。
根据实际需求，数据字典可以包含更多的数据元素，并且可以根据需要添加更多的属性，以满足具体的数据管理和分析需求。
数据字典的编写要求准确、清晰、完整，能够帮助用户理解和使用数据。
在实际应用中，数据字典通常与数据库设计工具或数据管理系统结合使用，以便更好地管理和维护数据。
通过使用数据字典，用户可以更好地理解和利用数据，提高数据管理的效率和质量。
数据字典实例
数据字典实例现行产品库存管理系统的业务流程图如图1所示。
图1 业务流程图数据流程分析1. 现行系统的顶层数据流程图如图2所示。
对顶层图中的数据流“l 、2、3、4”说明如下：图2 顶层DFD“1”：车间产品入库单。
“2”：销售科开出的有效零售产品出库单。
“3”：销售科开出的有效批发产品出库单。
“4”：仓库制作的产品库存收发存月报表。
2. 第一层数据流程图如图3所示。
图3中的数据流“1、2、3、4”与图4中的数据流“1、2、3、4”相同。
图3 第一层DFD3. 第二层数据流程图如图4所示。
图4 第二层DFD现对图4中的数据流说明如下：“l，2，3，4”：其意义与图2中的相同。
“5”：产品入库单上的数据。
“6”：零售出库单上的数据。
“7”：批发出库单上的数据。
“8”：入库流水帐上的当日按产品名称、规格分别累计的数据。
“9”：零售出库流水帐上的当日按产品名称、规格分别累计的数据。
“10”：批发出库流水帐上的当日按产品名称、规格分别累计的数据。
“11”：获得的“8，9，10”数据。
“12”：库存台帐上的当月按产品名称、规格分别累计的数据和其它加工处理后的数据。
数据字典：1. 数据流字典1) 数据流名称：产品入库单标识符：F1数据结构：01产品入库单02日期（RQ） PIC X（8）02产品代码（CPDM） PIC X（3）02产品名称（CPMC） PIC X（18）02单位代码（DWDM） PIC X02单位（DW） PIC X（4）02规格代码（GGDM） PIC XX02规格（GG） PIC X（10）02入库数量（RKSL） PIC 9（6）排列方式：按（入库日期+产品代码）升序排列流量：最大 50张／日平均30张／日来源：生产车间去向：产品入库处理2) 数据流名称：产品出库单标识符：F2数据结构：01产品出库单02日期（RQ） PIC X（8）02产品代码（CPDM） PIC X（3）02产品名称（CPMC） PIC X（18）02单位代码（DWDM） PIC X.02单位（DW） PIC X（4）02规格代码（GGDM） PIC XX02规格（GG） PIC X（10）02备注03零售出库数量（LSSL） PIC 9（6）03批发出库数量（PFSL） PIC 9（6）排列方式：按（日期十产品代码）升序排列流量：最大：70张／日平均：50张／日来源：销售科去向：产品出库处理3) 数据流名称：仓库产品收发存月报表标标识符：F3数据结构：01收发存月报表02日期（BBRQ） PIC X（8）02产品代码（CPDM） PIC X（3）02产品名称（CPMC） PIC X（18）02单位（DW） P1CX（4）02本月累计入库数量（RKSL） PIC 9（8）02本月累计零售数量（LSSL） PIC 9（8）02本月累计批发数量（PFSL） PIC 9（8）02库存数量（KCSL） PIC 9（8）排列方式：按日期排列流量：最大：1份／月平均：1份／月来源：仓库统计分析去向：主管部门其它中间过程的数据流描述省略。
数据字典描述
数据字典描述数据字典是一个详细的文档，用于描述数据库中所使用的数据元素、数据结构、数据类型和数据关系等信息。
它是数据库管理系统中的重要组成部份，为数据库管理员、开辟人员和用户提供了关于数据库中数据的详细信息，使其能够更好地理解和使用数据库。
数据字典的格式通常包括以下几个方面的描述：1. 数据元素描述：数据元素描述包括数据元素的名称、定义、数据类型、长度、取值范围、精度等信息。
例如，在一个学生信息管理系统中，数据元素可以是学生的姓名、学号、性别、年龄等。
对于每一个数据元素，需要详细描述其含义和属性。
2. 数据结构描述：数据结构描述用于描述数据元素之间的关系和组织方式。
常见的数据结构包括表格、树形结构、层次结构等。
例如，在一个图书馆管理系统中，可以使用表格来描述图书的书名、作者、出版日期等信息，使用树形结构来描述图书的分类关系。
3. 数据类型描述：数据类型描述用于描述数据元素的类型，包括整数、浮点数、字符、日期等。
对于每一个数据类型，需要详细描述其特点和使用方法。
例如，整数类型可以表示不带小数点的数字，字符类型可以表示文本信息。
4. 数据关系描述：数据关系描述用于描述数据元素之间的关系，包括一对一关系、一对多关系、多对多关系等。
例如，在一个定单管理系统中，一个定单可以对应多个商品，而一个商品也可以被多个定单所包含，这就是一对多关系。
5. 数据字典示例：数据字典通常会提供一些示例，以便更好地理解数据元素和数据关系的含义。
示例可以是一些具体的数据值，也可以是一些数据关系的图表或者流程图。
数据字典的编写需要准确、清晰地描述数据库中的数据元素和数据关系，以便用户能够准确地理解和使用数据库。
同时，数据字典也需要根据实际情况进行更新和维护，以保持其准确性和完整性。
通过合理编写和使用数据字典，可以提高数据库的管理和开辟效率，减少错误和冗余的数据。
数据字典示例
数据字典示例
数据字典是一种非常重要的资料，它记载了一个系统中各个数据元素的定义和使用方法等基本信息，是系统设计和开发过程中必不可少的工具之一。
下面让我们一起来看一个具体的数据字典示例。
假设我们正在开发一个学校管理系统，那么我们的数据字典中将会包含以下信息：
学生
-姓名：学生的姓名
-学号：学生的学号，用于唯一标识一个学生
-年级：学生所在年级
-班级：学生所在班级
教师
-姓名：教师的姓名
-工号：教师的工号，用于唯一标识一名教师
-职称：教师的职称
-所在部门：教师所在部门
课程
-课程名称：课程的名称
-课程编号：课程的编号，用于唯一标识一门课程
-学分：课程的学分数
-授课教师：课程的授课教师
成绩
-学生姓名：学生的姓名
-学号：学生的学号
-课程名称：课程的名称
-成绩：学生在该门课程中所获得的成绩
以上是一个学校管理系统的数据字典示例，它包含了学生、教师、课程和成绩等关键数据的定义和描述。
这些信息将在系统的设计和开发中起到重要的指导作用，帮助我们更好地理解和运用这些数据，从而更好地完成我们的工作。
同时，数据字典还可以作为系统使用的参考手册，帮助用户更好地了解系统中各个数据元素的含义和功能。
因此，在设计和开发任何系统时，数据字典都应被认真对待，不可忽视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
处理过程（续）
数据流，“体检结果”可如下描述：
数据流：
说明：
体检结果
学生参加体格检查的最终结果
数据流来源：体检
数据流去向：批准
组成：
……
平均流量： ……
高峰期流量：……
处理过程（续）
数据存储，“学生登记表”可如下描述：
数据存储： 学生登记表
说明： 记录学生的基本情况
流入数据流：……
流出数据流：……
组成：
数据量：
……
每年3000张
存取方式： 随机存取
处理过程（续）
处理过程“分配宿舍”可如下描述：
处理过程：分配宿舍
说明： 输入： 输出： 处理： 为所有新生分配学生宿舍 学生，宿舍 宿舍安排 在新生报到后，为所有新生分配学生宿舍。 要求同一间宿舍只能安排同一性别的学生， 同一个学生只能安排在一个宿舍中。 每个学生的居住面积不小于3平方米。
安排新生宿舍其处理时间应不超过15分钟。
数据字典
• 数据字典是关于数据库中数据的描述，是元数据，
数据字典举例
例：学生学籍管理子系统的数据字典。 数据项，以“学号”为例： 数据项： 学号 含义说明：唯一标识每个学生 别名： 学生编号 类型： 字符型 长度： 8 取值范围：00000000至99999999 取值含义：前两位标别该学生所在年级， 后六位按顺序编号 与其他数据项的逻辑关系：
处理过程（续）
而不是数据本身
• 数据字典在需求分析阶段建立，在数据库设计过程
中不断修改、充实、完善
消除冗余，设计生成基本E-R图实例 （续）
系统的基本E-R(图7.30)
某工厂管理信息系统的基本E-R图
பைடு நூலகம்
