防排烟工程基础知识

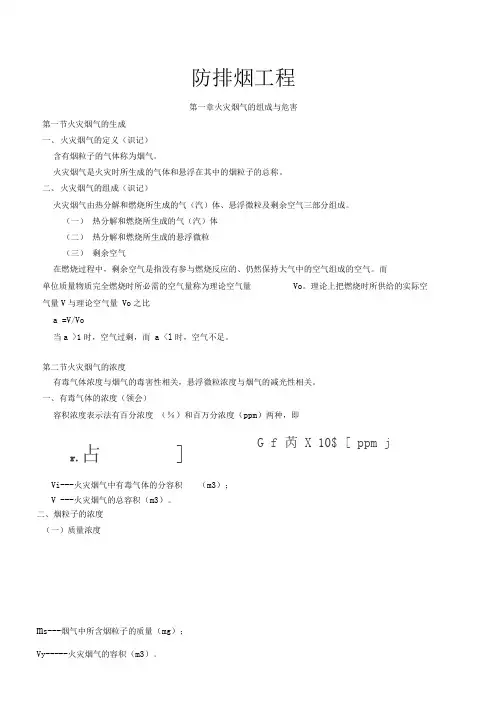

防排烟工程笔记
防排烟工程第一章火灾烟气的组成与危害第一节火灾烟气的生成一、火灾烟气的定义（识记）含有烟粒子的气体称为烟气。
火灾烟气是火灾时所生成的气体和悬浮在其中的烟粒子的总称。
二、火灾烟气的组成（识记）火灾烟气由热分解和燃烧所生成的气（汽）体、悬浮微粒及剩余空气三部分组成。
（一）热分解和燃烧所生成的气（汽）体（二）热分解和燃烧所生成的悬浮微粒（三）剩余空气在燃烧过程中，剩余空气是指没有参与燃烧反应的、仍然保持大气中的空气组成的空气。
而单位质量物质完全燃烧时所必需的空气量称为理论空气量Vo。
理论上把燃烧时所供给的实际空气量V与理论空气量Vo之比a =V/Vo当a >1时，空气过剩，而a <l时，空气不足。
第二节火灾烟气的浓度有毒气体浓度与烟气的毒害性相关，悬浮微粒浓度与烟气的减光性相关。
一、有毒气体的浓度（领会）容积浓度表示法有百分浓度（％）和百万分浓度（ppm）两种，即G f 芮X 10$ [ ppm jr.占]Vi---火灾烟气中有毒气体的分容积（m3）；V ---火灾烟气的总容积（m3）。
二、烟粒子的浓度（一）质量浓度m s---烟气中所含烟粒子的质量（mg）；Vy-----火灾烟气的容积（m3）。
（二）颗粒浓度单位容积的烟气中所含烟粒子的颗粒数，称为烟粒子的颗粒浓度n。
，即Ns----烟气中所含的烟粒子颗粒数。
（三）光学浓度Cs----烟气层的减光系数（m-1）； l------光源与受光器之间的距离 （m ）； Io----光源处的光强度（cd ）； I------受光体处的光强度（cd ）。
减光系数Cs 的大小，代表了烟粒子浓度的大小。
Cs,即烟的浓度越大，光强度 I 越小；I 越大，即距离越远，光强度I 越小三、疏散极限视距（一） 材料的发烟特性（识记）可燃材料的发烟特性主要是发烟量和发烟速度。
木材类在温度升高时，发烟量有所减少；但高分子有机材料随度的增加能产生大量的烟气。
木材类在加热温度超过 350 C 时，发烟速度一般随温度的升高而降而高分子有机材料则恰好相反。
酒店防排烟工程基础知识
酒店防排烟工程基础知识1. 简介酒店是人们休闲、度假、商务等活动的场所，因此，酒店的安全性尤为重要。
而防排烟工程是酒店安全管理的一个重要方面，旨在确保在火灾等紧急情况下，人员能够安全疏散，并将有毒烟气排出，以减少人员伤亡和财产损失。
2. 防排烟系统的作用防排烟系统是酒店消防系统的重要组成部分，主要有以下作用：2.1 疏散通道内烟气的控制在火灾发生时，烟气是最大的威胁之一。
防排烟系统能够控制疏散通道内的烟气，确保疏散通道内的空气清新，方便人员疏散。
2.2 延缓火势蔓延防排烟系统能够将火灾现场产生的烟气排出，降低烟气对建筑结构的腐蚀作用，并延缓火势的蔓延，增加人员疏散的时间。
2.3 提供疏散通道的明确防排烟系统能够将疏散通道的位置明确标示出来，避免人们在火灾发生时迷失方向。
3. 防排烟系统的组成部分防排烟系统主要由以下几个部分组成：3.1 排烟口排烟口是防排烟系统的重要组成部分，通过排烟口将火灾现场产生的烟气排出。
排烟口需要设计合理，数量足够，并有相应的控制装置，可根据需要调节排烟量。
3.2 烟气探测器烟气探测器是防排烟系统的核心设备之一，用于监测火灾现场的烟气浓度。
当烟气浓度超过设定值时，烟气探测器将触发防排烟系统的工作，排烟口开始排烟。
3.3 排烟风机排烟风机是防排烟系统的驱动装置，通过排烟风机的运行，将烟气从室内排到室外。
排烟风机需要具备一定的排烟能力，以确保及时、有效地将烟气排出。
3.4 控制系统控制系统是防排烟系统的大脑，通过控制系统能够监测烟气探测器的信号，并控制排烟风机的运行。
控制系统需要稳定可靠，能够实时响应火灾情况。
4. 防排烟系统的设计要点防排烟系统的设计需要考虑多个因素，以下是一些重要的设计要点：4.1 烟气探测器的布置烟气探测器的布置需要根据酒店的具体情况进行合理设计。
一般情况下，应该覆盖酒店的各个房间、走廊和公共区域。
4.2 排烟口的数量和位置排烟口的数量和位置需要根据酒店的布局和面积进行合理确定，以保证烟气能够迅速、顺畅地排出。

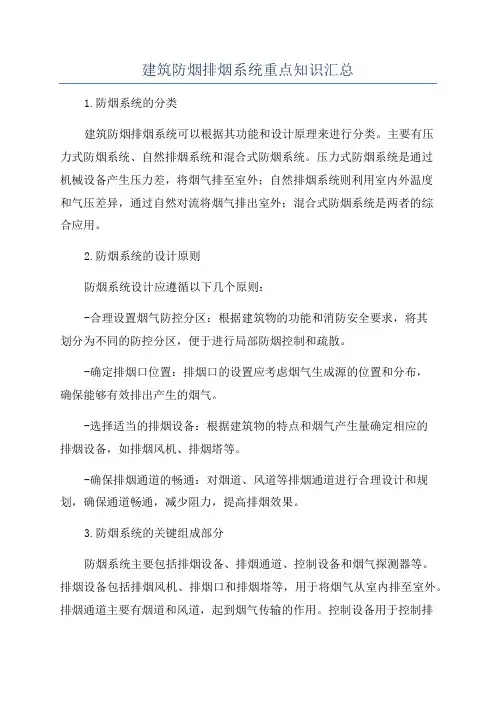

建筑防烟排烟系统重点知识汇总
建筑防烟排烟系统重点知识汇总1.防烟系统的分类建筑防烟排烟系统可以根据其功能和设计原理来进行分类。
主要有压力式防烟系统、自然排烟系统和混合式防烟系统。
压力式防烟系统是通过机械设备产生压力差，将烟气排至室外；自然排烟系统则利用室内外温度和气压差异，通过自然对流将烟气排出室外；混合式防烟系统是两者的综合应用。
2.防烟系统的设计原则防烟系统设计应遵循以下几个原则：-合理设置烟气防控分区：根据建筑物的功能和消防安全要求，将其划分为不同的防控分区，便于进行局部防烟控制和疏散。
-确定排烟口位置：排烟口的设置应考虑烟气生成源的位置和分布，确保能够有效排出产生的烟气。
-选择适当的排烟设备：根据建筑物的特点和烟气产生量确定相应的排烟设备，如排烟风机、排烟塔等。
-确保排烟通道的畅通：对烟道、风道等排烟通道进行合理设计和规划，确保通道畅通，减少阻力，提高排烟效果。
3.防烟系统的关键组成部分防烟系统主要包括排烟设备、排烟通道、控制设备和烟气探测器等。
排烟设备包括排烟风机、排烟口和排烟塔等，用于将烟气从室内排至室外。
排烟通道主要有烟道和风道，起到烟气传输的作用。
控制设备用于控制排烟系统的运行和烟气的分区控制。
烟气探测器主要用于监测火灾烟气的产生和分布，及时启动排烟系统。
4.防烟系统的工作方式5.防烟系统的性能要求防烟系统的性能要求包括烟气排出速度、排烟口流速、压力差、排烟通道容积和排烟时间等。
其中烟气排出速度要求能够将烟气迅速排至室外，以确保室内烟气浓度不超过人体可耐受范围；排烟口流速要求足够大，以确保排烟效果良好；压力差要求能够产生足够的排烟能力；排烟通道容积要求足够大，以容纳大量的烟气和热气；排烟时间要求能够在规定时间内将烟气排出。
总之，建筑防烟排烟系统对于保障人员生命安全至关重要。
了解以上重点知识，可以帮助我们更好地理解和应用建筑防烟排烟系统，提高建筑物的火灾安全水平。

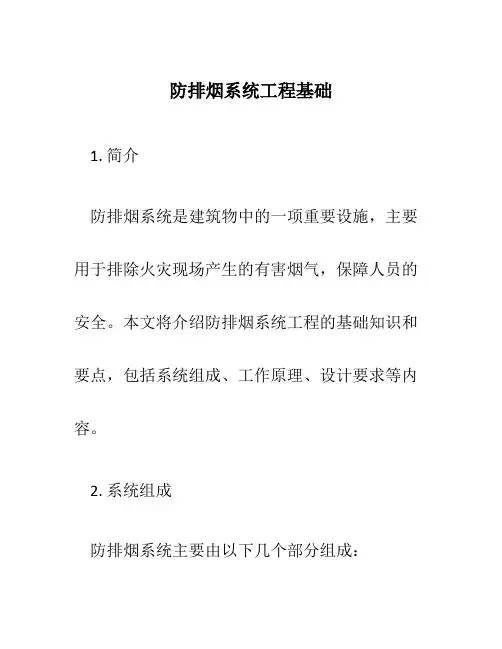

防排烟系统工程基础
防排烟系统工程基础1. 简介防排烟系统是建筑物中的一项重要设施，主要用于排除火灾现场产生的有害烟气，保障人员的安全。
本文将介绍防排烟系统工程的基础知识和要点，包括系统组成、工作原理、设计要求等内容。
2. 系统组成防排烟系统主要由以下几个部分组成：排烟风机是系统的核心设备，负责将烟气排出建筑物外部。
根据排烟要求和设计需求，选择适当的排烟风机类型和数量非常重要。
2.2 排烟风道排烟风道是烟气传输的管道系统，通常采用金属或复合材料制成。
根据建筑物的结构和排烟需求，设计合理的风道布局和尺寸。
排烟出口是烟气最终排出建筑物的地方，通常位于建筑的顶部或墙体上。
排烟出口的位置和尺寸需要根据建筑物的布局和消防要求进行设计。
2.4 控制系统控制系统用于控制排烟系统的启停、转速调节等操作。
常见的控制方式包括手动控制和自动控制，根据实际需要选择适当的控制方式。
3. 工作原理防排烟系统工作原理如下：1.当火灾发生时，探测器会检测到烟雾或火焰等信号，向控制系统发送信号。
2.控制系统接收到信号后，启动排烟风机和其他相关设备。
3.排烟风机开始运行，将烟气吸入风道系统。
4.烟气通过风道系统传输至排烟出口，最终排放到室外。
5.当火灾得到控制或被熄灭后，控制系统会停止排烟风机的运行。
4. 设计要求防排烟系统设计需要满足以下要求：4.1 排烟量计算根据建筑物的类型、使用功能和面积等因素，合理计算排烟系统所需的排烟量。
排烟量的计算是工程设计的基础，需考虑到人员密度、燃烧物质、烟气扩散等因素。
4.2 烟雾探测器布置根据消防规范和实际需要，合理布置烟雾探测器，确保能够及时检测到火灾的发生，并将信号传输给控制系统。
4.3 风道布局和尺寸根据建筑物的结构和排烟要求，合理设计风道的布局和尺寸。
风道的设计应考虑到烟气的传输距离、压力损失等因素。
4.4 排烟出口设计根据建筑物的布局和消防要求，合理设计排烟出口的位置和数量。
排烟出口应满足烟气的排放要求，并考虑到建筑物外观和周围环境的影响。
第三章防排烟工程
四、一个完整的防排烟工程设计的基本内容
（一）防烟分区的划分
根据防烟分区的划分原则，按照防烟分区的划分方法和隔 烟位置来确定防烟分区的具体布置。
（二）防排烟方式的选择
(1)自然排烟适用于房间、走廊、前室和楼梯间等场合； (2)机械防烟适用于防烟楼梯间及其前室、消防电梯前室 或两者合用前室，以及封闭式的避难层或避难间等场合； (3)机械排烟适用于无窗房间和走廊等场合。
1 防烟楼梯间及其前室或合用前室； 2 避难走道的前室。
6.1.2 人防工程下列部位应设臵机械排烟设施：
1 建筑面积大于50m2，且经常有人停留或可燃物较多的房 间、大厅和丙、丁类生产车间； 2 总长度大于20m的疏散走道； 3 电影放映间、舞台等。
6.1.3 丙、丁、戊类物品库宜采用密闭防烟措施。
2、划分防烟分区的目的
为了在发生火灾时，把烟气控制在一定范围内，减少受灾面 积，故高层建筑防火规范对高层建筑中的防烟分区作了规定。
二、防烟分区的划分原则
1、防烟分区不应跨越防火分区
两个概念： 防火分区是指采用防火分隔措施划分出的、能在一定时间内防止火灾向
同一建筑的其余部分蔓延的局部区域（空间单元）。在建筑物内采用划分 防火分区这一措施，可以在建筑物一旦发生火灾时，有效地把火势控制在 一定的范围内，减少火灾损失，同时可以为人员安全疏散、消防扑救提供 有利条件。
（3）《汽车库、修车库、停车场设计防火规范》规定 应设臵必备的排烟设施。 （4）《建筑设计防火规范》规定应设臵防烟、排烟设施 的部位有：
① 歌舞厅、录象厅、夜总会、放映厅、卡拉O部分外）、网吧等歌舞娱乐放映游艺场所（下简称歌舞娱乐放映 游艺场所）； ② 地下商店
2、按面积划分
在建筑物内按面积将其划分为若干个基准防烟分区，这些防烟分区在各 个楼层，一般形状相同、尺寸相同，用途相同。不同形状的用途的防烟 分区，其面积也宜一致。 每个楼层的防烟分区可采用同一套防排 烟设施。如所有防烟分区共用一 套排烟设备时，排烟风机的容量应按最大防烟分区的面积计算。
《防排烟工程》课件(第二章防排烟工程基本知识)
当顶棚材料为非燃烧材料或难燃烧材料时， （3）当顶棚材料为非燃烧材料或难燃烧材料时，挡烟 垂壁的有效高度只按顶棚面起算即可， 垂壁的有效高度只按顶棚面起算即可，而挡烟垂壁或挡 烟隔墙也只紧贴顶棚面即可，不必完全隔断。 烟隔墙也只紧贴顶棚面即可，不必完全隔断。
（二）挡烟隔墙
在高层建筑设计和施工中， 在高层建筑设计和施工中 ， 要求隔墙应砌至梁板 底部，且不宜留有缝隙的部位有： 底部，且不宜留有缝隙的部位有： 走廊两侧的隔墙 面积超过100m2的房间隔墙 面积超过100m 100 贵重设备房间隔墙 火灾危险性较大的房间隔墙 病房等房间隔墙
3、百叶窗装置
百叶窗装置示意图
（八）排烟设备的电气控制
排烟设备电气控制主要是指对排烟口、 排烟设备电气控制主要是指对排烟口、排烟机和 活动式挡烟垂壁等所组成设备进行控制， 活动式挡烟垂壁等所组成设备进行控制，同时对与 排烟设备有关的防火门、防火阀以及通风、 排烟设备有关的防火门、防火阀以及通风、空调系 统的联动设备等，进行相应的控制。 统的联动设备等，进行相应的控制。
防火卷帘是平时卷放在门窗洞口上方或侧 面的转轴箱内，火灾时将其放下展开， 面的转轴箱内，火灾时将其放下展开，用以阻 止火势从门窗洞口蔓延。在特殊情况下， 止火势从门窗洞口蔓延。在特殊情况下，它还 可以配合防火冷却水幕替代防火墙作防火分隔 之用。 之用。
（三）其它特殊结构
1、遮雨帽和遮雨檐
遮雨帽结构示意图

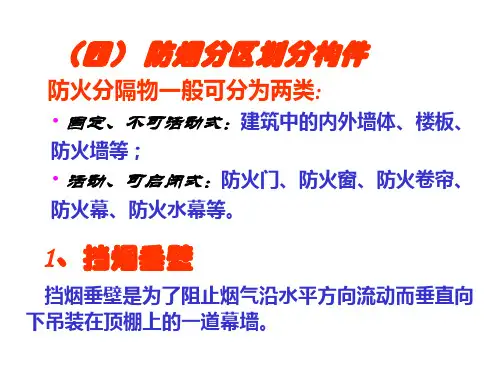

1、挡烟垂壁
挡烟垂壁是为了阻止烟气沿水平方向流动而垂直 向下吊装在顶棚上的一道幕墙。 向下吊装在顶棚上的一道幕墙。
根据排烟口的排烟效果， 根据排烟口的排烟效果，即建筑物内的烟层厚度 和侧窗的排烟情况，挡烟垂壁的有效高度一般应为： 和侧窗的排烟情况，挡烟垂壁的有效高度一般应为： 从顶棚下垂不小于500mm的固定和活动的挡烟设 从顶棚下垂不小于500mm的固定和活动的挡烟设 500mm 施； 考虑到人员的活动需要， 考虑到人员的活动需要，如果垂壁的下端过低 会妨碍受灾人员的疏散，因此， 时，会妨碍受灾人员的疏散，因此，其下缘距地面 高度不应小于1.8m。 高度不应小于1.8m。 1.8m
防排烟系统基础知识
2地下停车场机械排烟 • 具有一、二级耐火等级的停车场防火分区 不应超过2000m2，内设有自动灭火系统时， 其面积可增加一倍。 • 每个防烟分区的面积不宜超过2000m2，且 防烟分区不应跨越防火分区。 • 排烟风机的排烟量应按换气次数不小于6次 /h计算确定。补风量不小于排烟量的50%， 当利用车道自然补风时，应使车道断面风 速小于0.5m/s
３.机械加压防烟系统的组 成 机械正压送风系统由：加 压送风机、风道、送风口 以及风机控制柜等组成。 该系统的风源必须吸自室 外，且不应受到烟气的污 染。一般情况该系统与排 烟系统共同存在，图示。 防烟楼梯间的前室或合用 前室的加压送风口应每层 设置1 个。防烟楼梯间的 加压送风口宜每隔2~3 层 设置1 个。
排烟风机 排烟口
楼 梯 间
前室走道
五、车库防排烟系统
1通风系统的设计 • 地下汽车库宜设置独立的送风、排风系统。其风 量应按允许的废气标准量计算，且换气次数每小 时不应小于6次，其排风机宜选用变速风机。 地下汽车库的排风宜按室内空间上、下两部分设置， 上部地带按排出风量的1/2～1/3计算，下部地带 按排出风量的1/2～2/3计算。送入新鲜空气的进 风口宜设在主要通道上
第二种方式
优点：系统控制比较简单 缺点：一般为节省造价，减少电动排风口， 排风不均
第三种方式
干管不装风口
优点：电控风口数量少，可靠性高， 缺点：设置双重风管，造价高，占用空间 较多
第四种方式
干管不装风口
优点：风口全部为百叶，只在支管上装电控阀， 造价低，控制少，可靠性高。 缺点：风管截面必须同时满足排风（风速不超 过10m/s）和排烟(不超过20m/s)的要求。
二．设置防排烟系统的目的
防排烟系统可将火灾产生的大量烟气及时予以排除以 及阻止烟气向防烟分区以外扩散，以确保建筑物内人员的 顺利疏散，安全避难和为消防队员创造有利扑救条件。 • 设置自然防排烟设施，利用烟气的热浮力特性采用自然排 烟和防烟。 • 设置机械送风、机械排烟系统，对保护区域的实行正压送 风防烟和机械排烟。
防排烟系统基础知识
⑦碳钢风口、散流器、百叶窗包括：百叶风口、矩形送风口 、矩形空气分布器、风管插板风口、旋转吹风口、圆形散流 器、方形散流器、流线型散流器、送吸风口、活动箅式风口 、网式风口、钢百叶窗等。
⑦.柔性软风管适用于由金属、涂塑化纤织物、聚酯、聚乙 烯、聚氯乙烯薄膜、铝箔等材料制成的软风管。
⑧.风口的宽与长之比≤0.125为条缝形风口，执行百叶风口 子目，人工乘以系数1.1。
⑨.铝合金风口安装应执行碳钢风口子目，人工乘以系数0.9 。
防排烟系统计价
定额规则说明
⑩.蝶阀安装子目适用于圆形保温蝶阀，方形、矩形保温蝶 阀，圆形蝶阀，方形、矩形蝶阀。风管止回阀安装子目适用 于圆形风管止回阀，方形风管止回阀。
触点信号。
防排烟系统设备
防火阀
防火阀说明
该阀门安装在有防烟、防火要求的通风、空调系统 的管道上，平时处于常开状态，火灾时关闭起到防 烟阻火的作用。
1、温控：温感器动作阀门自动关闭； 2、电控：消防中心电信号（DC24V）电磁铁动作
阀门自动关闭； 3、手动关闭、手动复位； 4、关闭后输出一组有源触点信号和一组无源触点
排烟防火阀
排烟防火阀说明
一般安装在排烟系统的管道上，平时处于常开 状态，火灾时，当排烟气流温度达到280℃吋 ，温感器动作将阀门关闭，起到排烟阻火的作 用。
1、温控：温感器动作阀门自动关闭； 2、电控：消防中心电信号（DC24V）电磁铁
动作阀门自动关闭； 3、手动关闭、手动复位； 4、关闭后输出一组有源触点信号和一组无源
防排烟系统工程基础
PPT文档演模板
防排烟系统工程基础
挡烟垂壁的设置
o 用不燃烧材料制成，从顶棚下垂不小于 500mm固定或活动挡烟设施。
PPT文档演模板
防排烟系统工程基础
挡烟垂壁的设置
PPT文档演模板
防排烟系统工程基础
防排烟的方式
o 防烟方式 o 排烟方式
PPT文档演模板
防排烟系统工程基础
防烟方式
o 非燃化防烟
影响自然排烟的因素
PPT文档演模板
防排烟系统工程基础
自然排烟的优缺点
o 优点：构造简单、经济，不需要专门的排烟 设备及动力设施；运行维修费用低；排烟口 可以兼做平时通风换气用。对于顶棚高大的 房间（中庭），若在顶棚上开设排烟口，自 然排烟效果好。
o 也存在一些问题。
PPT文档演模板
防排烟系统工程基础
烟气扩散与控制区域划分
o 防火分区：指采用具有一定耐火能力的分隔 设施(如楼梯、墙体等)在一定时间内将火灾 控制在一定范围内的单元空间。
o 为控制烟气在建筑物内任意流动，需要利用 一些设备把防火分区划分为若干个防烟空间， 利用区内的排烟口把烟排除。
o 防烟分区：以屋顶挡烟隔板，挡烟垂壁或从 顶棚向下突出500mm的梁为界，从地板到 屋顶或吊顶之间的空间。
o 内走道与房间的排烟窗，应尽量设置两个或 两个以上，并且不同朝向。
PPT文档演模板
防排烟系统工程基础
自然排烟设计应注意的问题
PPT文档演模板
防排烟系统工程基础
影响自然排烟的因素
o 烟气与空气的温度差 o 排风口与进风口的高度差 o 室外风力的影响 o 高层建筑的热压作用
PPT文档演模板
防排烟系统工程基础
n 不仅初投资高，而且日常维护管理费用也高。
防排烟规范知识点总结
防排烟规范知识点总结一、引言防火排烟是建筑物消防工程中的重要组成部分，其主要目的是在火灾发生时，通过排烟系统将烟雾排除，保护人员的生命安全，减少建筑物的损失。
防火排烟系统是建筑物消防系统的重要组成部分，必须按照相关的规范进行设计、施工和维护，保证其可靠性和有效性。
二、防排烟设计标准1. 参考标准防排烟系统的设计应当符合国家相关标准，如《建筑节能设计标准》（GB50189-2015）、《建筑防火规范》（GB50016-2014）、《建筑消防设施设备设计规范》（GB50016-2014）等。
此外，还需要参考消防产品的相关标准，如疏散照明系统、火灾报警系统等。
2. 设计原则防火排烟系统的设计原则是根据建筑物的用途和结构特点，确定烟气的排放位置、管道布置、排烟设备选型等。
同时，还需要考虑烟气的运行路径、气流速度、温度分布等因素，确保排烟效果达到预期要求。
3. 设计内容防火排烟系统的设计内容包括：（1）烟气产生位置和数量的确定；（2）烟气排放位置的确定；（3）烟气管道布置和长度的确定；（4）排烟机、风机等排烟设备的选型和布置；（5）烟气排放口的设置和尺寸确定。
三、防排烟系统的施工和安装1. 施工要求防火排烟系统的施工应当按照设计图纸和规范要求进行，确保管道及设备的连接牢固、安装位置符合要求、设备运行正常等。
此外，还需要对施工现场进行保护，确保施工人员的安全。
2. 安装要求排烟系统的设备安装要求如下：（1）排烟机、风机等设备应当安装在通风口附近，便于烟气的排放；（2）排烟管道应当畅通无阻，管道的弯头和分支应当符合规范要求；（3）排烟口应当设置在建筑物外墙或屋顶，位置和尺寸应当符合规范要求。
四、防排烟系统的运行和维护1. 运行管理防火排烟系统的运行管理包括系统的定期检查、保养和维修。
排烟系统的设备应当定期进行运行检测，确保设备运行正常、无漏风漏气等现象。
同时，还需要对烟气排放口进行定期清理和维护，保证排烟效果达到要求。
防排烟技术(完整版)
防排烟资料整理修订版第一章 绪论一、设置防排烟设施的必要性1、为安全疏散创造有利条件2、为消防扑救创造有利条件3、可控制火势蔓延扩大，减少烟害造成的财产损失二、建筑物各部分在防排烟设计方面的要求排烟：着火房间、走廊 防烟：前室、楼梯间、室外三、防烟方式：（一）非燃化防烟(从根本上杜绝烟气) （二）密闭防烟（有效扼杀烟源） （三）阻碍防烟（减缓烟气蔓延，为疏散赢得时间） （四）机械防烟排烟方式：（一）自然排烟方式 （二）机械排烟方式四、防排烟工程设计的根本任务1、 如何最大限度地减少火灾烟气的生成量2、 如何使火灾产生的烟气迅速排除3、 有效地防止烟气从着火区蔓延扩散4、 防止烟气侵入作为疏散通道的走廊、楼梯间及其前室五、烟气扩散流动的路线：1、着火房间→室外 2、着火房间→相邻上层→室外3、着火房间→走廊→前室→楼梯间→上部各楼层→室外第二章火灾烟气特性与流动规律一、火灾烟气定义：由可燃物燃烧和热解所生成的气体、悬浮微粒和剩余空气三部分组成。
二、影响火灾烟气成分和性质的因素：1）发生热解和燃烧的物质本身的化学组成2）燃烧条件3）灭火措施和灭火剂三、火灾烟气的危害：（1）高温，包括高温对人的危害和高温对建筑物的危害两个方面 （2）缺氧 ，氧气的短时致死浓度为6%，在实际的着火房间氧气的最低浓度可达到3%左右 （3）中毒，窒息性包括CO 2、CO ，腐蚀性包括HCN 、H 2S 、HCl ，刺激性包括NH 3、Cl 2、COCl 2，麻酸性包括N 2O 等；（4）减光，造成减光的原因包括两个方面，一是可见光受到烟粒子的遮蔽，二是烟气中的有些气体对人眼有极大的刺激性，使人睁不开眼。
四、疏散的极限视距：为了使火灾中人们能够看清疏散楼梯间的门和疏散标志，在整个疏散过程中都应给予保证的某一最小值能见距离，一般用Dmin 表示。
对于非固定人员集中的高层旅馆、百货大楼等建筑，其疏散极限视距要求Dmin 为30m ，对于内部基本上是固定人员的住宅楼、宿舍楼、生产车间等的疏散极限视距Dmin 为5m五、着火房间烟气的平均温度单位：摄氏度 τ:分钟六、着火房间 τ 时刻内气体温度场：1、高度越高，气温越高，顶棚处气温最高；2、离燃烧中心越远，气温越低，在燃烧中心部位气温最高3、在燃烧中心正上方的顶棚处气温最高；0)18lg(345t t v ++=ττ4、远离燃烧中心在地板面上的投影点处气温最低；5、在直角坐标系的K 点，即x=x0，y=y0坐标处气温与着火房间平均温度相同；6、气体排出口的温度与着火房间平均温度近似相同。
第二章防排烟工程基本知识
3、密度： y
y0
273
Ty
Py Pb
烟气的组成成分与空气不同，在相同温度和相同压 力下，密度也与空气不同。
在一般工程计算中，烟气的密度可近似地取为相同 温度的当地大气中空气的密度。
二、火灾烟气的浓度
1、火灾烟气中有毒气体的浓度 有毒气体在烟气中的容积成分ri：任何一种有毒气体的 分容积Vi（m3）占烟气总容积Vy （m3）的比例。 根据有毒气体含量多少，容积成分有两种表示方法：
火灾案例
1995年4月24日，新疆乌鲁木齐市凤凰时装城(内设歌舞厅、 KTV包厢、录像厅)发生火灾。录像厅内44名观众、1名清洁 工和正在装修中的歌舞厅内休息的7名民工中毒窒息死亡。
原因分析
由于时装城和歌舞厅装修中使用大量木材、油漆、海绵、化 纤装饰布、塑料制品等可燃材料。装修中上部吊顶连接，致 起火燃烧后蔓延迅速，大量有毒烟气窜入毗邻的凤凰服装城 录像厅，致使多人死亡。
1、温度工况：室内气温随时间变化而发生变化的关 系。
2、影响因素：
➢ 可燃物的种类和数量 ➢ 房间的大小 ➢ 热交换条件 ➢ 通风换气条件
二、着火房间的热平衡方程式
（一）着火房间的产热量Qr
式中 Qr MfQdyw
(kJ)
—可燃物的不完全燃烧系数，一般可取 =0.95；
Байду номын сангаас
M —可燃物的燃烧速度， f —燃烧面积， m2。最大燃烧面积为室内面积、顶
②在烟气容积中，烟粒子分布均匀；
③忽略烟粒子之间的相互遮蔽效应。
结论1：μs与ns成线性关系
因为 I I 0eCsl 两边取微分， dI I 0e Csl (Cs )dl
I (Cs )dl
Cs
防排烟系统基本原理知识讲解
◆室内疏散人员从一个分区向另一个分区移动需要花费时 间，移动次数越多，就越要有足够的安全性。
疏散路径
疏散路径
防排烟设置部位
1、公共建筑、高度大于24米的单层公共建筑设防排 烟设施的部位： （1）经常有人停留或可燃物较多大于300平方米的 房间 （2）地下室：一个房间大于50平方米、总面积大于 200平方米 （3）地下室内走道长于20米 （4）其他建筑内走道长于40米 （5）中厅
第6讲 建筑防排烟
◆建筑，尤其是高层建筑，
起火因素多。发生火灾时， 火势蔓延快，扑救疏散困 难，损失重大。 ◆建筑物内室内用品、家 具利用合成材料的较多， 燃烧时热量释放速率快，燃烧产生的有害气体复
杂，火灾烟气成为对人的生命安全威胁最大的 因素。据统计，火灾死亡人中80％由于吸入 毒性气体而致死的。
层
机械
送风防烟
机械 防排烟
类型
房间、走廊、 中庭
机械
排风排烟
建筑物内的防排烟设施
机械送风防烟系统流程
室外 下部 取风口
下部 送 风机
楼梯间 前室 送风道
机械排风排烟
排 烟 风 道
屋 面
楼梯间 前室 送风口
排 烟 风 机
楼梯 间 前室
屋面 排风 出口
建筑物内的防排烟方式
建筑物内的防排烟方式
水平布置的机械排烟系统
一个水平的集中排烟 系统可包含两个或两 个以上面积较小的防 排分区，而一个面积 较大的防排烟分区也 可划分成几个面积较 小的系统。
建筑物内的防排烟方式
中庭的机械排烟系统
建筑物内的防排烟方式
走廊的机械排烟系统
建筑物内的防排烟方式
走道排烟口的布置
消防排烟基本内容
·试验及系根据正压送风防烟系统的工作安全性指标，正压送风防烟系统的性能试验可分为三种类型：设计工况验证试验、系统安全性校核统适应性判定试验。
其中第二类型试验不但简单易行，而且具有实用价值，适用于一般正压系统的工程验收试验。
当自然通风不能满足排烟要求时采用机械加压送风系统。
主要用在消防电梯前室，和高层的防烟楼梯间。
1、设置防排烟设施的必要性①为安全疏散创造有利条件②为消防扑救创造有利条件③可控制火势蔓延扩大，减少烟害造成的财产损失2、防排烟工程设计的根本任务①如何最大限度地减少火灾烟气的生成量 ② 如何使火灾产生的烟气迅速排除③ 有效地防止烟气从着火区蔓延扩散④ 防止烟气侵入作为疏散通道的走廊、楼梯间及其前室 ⑤确保有一个安全可靠、畅通无阻的疏散通道和安全疏散所需的时间 走廊第一安全区 前室第二安全区 楼梯间第三安全区3、防排烟方式的分类*防烟方式分为非燃化防烟、密闭防烟、阻碍防烟*排烟方式分为自然排烟、机械排烟3、建筑物各部分在防排烟设计方面的要求*（1）房间和堂馆：①首先尽可能减少发生火灾时烟气的生成量；②其次应采用有效的防火隔烟措施，防止烟气向非着火区蔓延扩散；③最后选择合理的排烟方式，以实现着火房间有效排烟，对非着火房间，防止烟气侵入。
*(2)走廊：①一方面要及时有效地把从着火房间窜入该区的烟气加以排除；②另一方面要防止烟气向楼梯间前室继续扩散。
*(3)前室：①一方面要及时有效地把从走廊窜入该区的烟气加以排除；②.另一方面要严防烟气向楼梯间或消防电梯间继续扩散。
*(4)楼梯间：要保证不让烟气侵害。
4、火灾烟气：火灾情况下产生的烟气。
由燃烧和热解所生成的气体、悬浮微粒和剩余空气三部分组成。
5、火灾烟气成分和性质的决定因素：①首先取决于发生热解和燃烧的物质本身的化学性质；②其次与燃烧条件有关；③再次，火灾扑救过程中，由于采用不同的措施和灭火剂产生的不同气体。
6、火灾烟气的危害性 ①高温：一旦发生火灾，火场温度常可达600℃至1000 ℃；②缺氧：燃烧消耗大量氧气，形成缺氧环境；③毒性：烟的毒性最直接的影响是造成窒息；④减光：烟的减光会影响人员疏散逃生的能见度。
建筑防排烟各知识点（终）
建筑防排烟各知识点（终）1.供暖的分类（集中或分散，热⽔或蒸汽）⼀般分类——①按热源是否集中分◆集中式：由⼀个集中统⼀的热源向多个供暖房间或建筑提供热量的供暖系统◆分散式：热源、散热设备为⼀个整体，对供暖房间⽽⾔，每个房间均需布置要热源②按热媒种类不同分◆热⽔供暖：输热介质（即热媒）为热⽔，有低温⽔（＜100℃）、⾼温⽔（≥100℃）系统之分。
◆蒸汽供暖：热媒为蒸汽，◆热风供暖：热媒为热风即加热后的空⽓，③按加热室内空⽓⽅式不同分◆散热器供暖：以对流散热为主。
◆辐射供暖：以辐射散热为主，如：低温热⽔地⾯辐射供暖。
④按运⾏⽅式不同分◆连续供暖◆间歇供暖2.室内空⽓设计温度①定义——室内距地2m以内的空⽓平均温度。
②确定依据——⼈体舒适感及⼯艺要求。
③研究表明——20℃⽐较舒适；18 ℃⽆冷感；15℃是冷感的界限温度。
3.热⽔供暖系统系统分类——①闭式与开式②按循环动⼒分◆⾃然循环热⽔供暖：循环动⼒，⾃然作⽤压⼒。
◆机械循环热⽔供暖：循环动⼒，⽔泵。
③按⽔温不同◆低温热⽔采暖：⽔温<100℃◆⾼温热⽔采暖：⽔温>=100℃④按散热器连接⽅式不同分◆单管系统：散热器与⽴管串联，⽴管：1根。
◆双管系统：散热器与⽴管并联，⽴管：2根。
⑤垂直式系统与⽔平式系统⑥垂直式系统按供回⽔⼲管位置不同分◆上供下回单管系统：供⼲管⽔在系统上部，回⽔⼲管在系统的下部。
◆上供下回双管系统：供⽔⼲管在系统上部，回⽔⼲管在系统的下部。
◆下供下回双管系统：供回⽔⼲管均在系统下部。
◆其它：上供上回式、下供上回式、中供式等。
4. 热媒参数——《暖通》规定：散热器集中供暖系统宜按75/50 ℃连续供暖设计，且供⽔温度不宜超过85 ℃，供回⽔温差不宜⼩于20 ℃。
⼯程常⽤⽔温：散热器 80/60 75/50 ℃。
5.供暖系统组成及原理供暖系统组成——热源、输热管⽹、散热设备、附属设备（膨胀⽔箱与系统定压）、循环⽔泵、系统排⽓、阀门附件6.膨胀⽔箱作⽤，位置，定压点作⽤——容纳⽔受热膨胀体积；定压作⽤，使系统在正压下⼯作；补⽔。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防排烟工程基础知识
一、烟气的基础知识
烟气是物质燃烧和热解的产物。
火灾过程所产生的气体，剩余空气和悬浮在气体中的微粒的总和称为烟气。
二、影响烟气的成分和性质的因素。
烟气的成分和性质首先取决于发生热解和燃烧的物质本身的化学组成，其次还与燃烧条件有关。
对于正常的燃烧工况，燃烧条件得到良好的保证，燃烧进行得比较完全，所生成的气体都不能再燃烧，这种燃烧称为完全燃烧，其燃烧产物称为完全燃烧产物。
对于非正常的燃烧工况，没有良好的燃烧条件，燃烧进行的很不完全，称为不完全燃烧，相应的燃烧产物称为不完全燃烧产物。
建筑物发生火灾时就属于这种情况。
由于火灾时参与燃烧的物质比较复杂，尤其是发生火灾的环境千差万别，所以火灾烟气的组成相当复杂。
三、火灾烟气的危害性
火灾烟气会造成严重危害，其危害性主要有毒害性，减光性和恐怖性。
火灾烟气的危害性可概括为对人们生理上的危害和心理上的危害两方面，烟气的毒害性和减光性是生理上的危害，而恐怖性则是心理上的危害。
1、火灾烟气的毒害性
首先，烟气中含氧量往往底于人们生理正常所需要的数值，当空气中含氧量降低到15%时，人的肌肉活动能力下降；降到10-14%时，人就四肢无力，智力混乱，辨不清方向；降到6-10%时，人就会晕倒。
所以对处在着火房间内的人们来说，氧的短时致死浓度为6%。
而实际的着火房间中氧的最低浓度可达到3%左右，可见在发生火灾时人们要是不及时逃离火场是很危险的。
其次，烟气中含有各种有毒气体，而且这些气体的含量已超过人们生理正常所允许的最高浓度，造成人们中毒死亡。
第三，烟气中悬浮微粒也是有害的。
危害最大的颗粒直径小于10微米的飘尘，它们肉眼看不见，能长期漂浮在大气中，少则数小时，长则数年微粒小于5微米的瓢尘，由于气体扩散作用，能进入人体肺部粘附并聚集在肺泡壁上，引起呼吸道病和增大心脏病死亡率，对人造成直接危害。
第四，火灾烟气具有较高的温度，这对人们也是一个很大的危害，在着火房间内，烟气温度可高达数百度，在地下建筑中，火灾烟气温度可高达一千度以上。
人们对高度烟气的忍耐性是有限的。
在65摄氏度时，可短时忍受；在120摄氏度时15分钟内将产生不可恢复的损伤。
总之，火灾生成烟气的毒害性可归纳为八个字，即缺氧、毒害、尘害、高温。
2、火灾的减光性
可见光波的波长为0.4-0.7微米，一般火灾烟气中烟粒子粒径为几微米到几十微米，即烟粒子的粒径大于可见光的波长，这些烟粒子对可见光是不透明的，即对可见光有完全的遮蔽作用，当弥蔓时，可见光因受到烟粒子的遮蔽而大大减弱，能见度大大降低，这就是烟气的减光性。
3、火灾烟气的恐怖性
发生火灾时，特别是发生爆燃时，火焰和烟气冲出门窗空洞，浓烟滚滚，烈火熊熊，使人产生了恐怖感，常常给疏散造成混乱局面，使有的人失去活动能力，有的甚至失去理智，惊慌失措。
所以，恐怖性的危害也是很大的。
四、防排烟的方式
1、防烟方式
防烟方式归纳起来有非燃化防烟、密闭防烟、阻碍防烟和加压送风防烟几种方式。
2、非燃化防烟
防烟的基本作法首先是非燃化。
非燃化防烟是从根本上杜绝烟源的一种防烟方式。
关于非燃化的问题，各国都制定了专门的法规或规范，对包括建筑材料，室内家具材料以及各种管道及其保温绝热材料在内的各种材料的燃化都作了明确的规定，特别是对那些特殊建筑、大型建筑、地下建筑等许多场所，要求是非常严格的。
非燃烧材料的特点是不容易发烟，即不燃烧且发烟量很少，所以非燃材料可使火灾时产生的烟气量化大大减少，烟气光学浓度大大降低。
3、防烟方式
对发生火灾的房间实行密闭防烟也是防烟的一种基本方式，其原理是采用密封性能很好的墙壁等将房间封闭起来，并对进出房间的气流加以控制。
当房间一旦起火时，一般可杜绝新鲜的空气流入，使着火房间内的燃烧因缺氧而自行熄灭，从而达到防烟
灭火的目的。
这种方式一般适用于防火分区容易分得很细的住宅、公寓、旅馆等，并优先采用容易发生火灾的房间，如灶房等。
这种方式的优点是不需要动力，而且效果很好。
缺点是门窗等经常处于关闭状态使用不方便，而且发生火灾时，如果房间内友人需要疏散，仍将引起漏烟。
4、阻碍防烟方式
在烟气扩散流动的路线上设置各种阻碍以防止烟气继续扩散的方式称为阻碍防烟方式。
这种方式常常用在烟气控制区域的交界处，有时在同一区域内也采用。
防烟卷帘、防火门、防火阀、防烟垂壁等都是这种阻碍结构。
5、加压防烟方式
在建筑物发生火灾时，对着火区以外的区域进行加压送风，使其保持一定的正压，以防止烟气侵入的防烟方式称为加压防烟。
因为加压区域和非加压区域之间有若干常规的挡烟物，如墙壁]楼板及门窗等，挡烟物两侧的压力差可有效地防止烟气通过门窗周围的缝隙和围护结构缝隙渗漏过来，如果4-10所示。
发生火灾是，由于疏散和扑救的需要，加压区域之间的门总是要打开的，或者是在疏散期间打开，或者是在整个火灾期间打开。
如果敞开门洞处的气流速度方向与烟气流向相反，因达到一定值时，仍能有效阻止烟气，即阻止烟气由非加压的着火区流动。
加压防烟方式的优点是能有效地防止烟气侵入所控制的区域，而且由于送入大量的新鲜空气，特别适合于作为疏散通道的楼梯间，电梯间及前室的防烟。
五、排烟方式：
1、自燃排烟方式
自然排烟是利用火灾产生的烟气流的浮力和外部风力作用通过建筑物的对外开口把烟气排至室外的排烟方式的实质是热烟气和冷空气的对流运动。
在自然排烟中，必须有冷空气的进口和热烟气的排出口。
烟气排出口可以是建筑物的外窗，也可以是专门设置在侧墙上部的排烟口。
对高层的建筑来说，曾一度采用专用的通风排烟竖井，在平常，由于建筑物内空气温度一般比室外高，产生浮力，使气流上升，便于房间排气。
发生火灾时，由于室内温度叫大幅度上升，室内外温差较大，形成烟囱效应，成为排烟的一种动力，国外常称为烟塔排烟方式。
这种方式由于利用了竖井的“烟囱效应”，产生抽风力，所以排烟效果好，它不受室外条件的影响，而且设备简单，不需要动力，如果考虑了竖井的耐热问题，可排除教高温度的烟气，因此得到了一定的应用。
这种方式的主要缺点是占地面积大。
2、机械排烟方式
2.1全面通风排烟方式
在对房间利用排烟机进行机械排烟的同时，利用送风机进行机械送风，这种方式称为全面通风排烟方式。
由于这种机械排烟方式给控制区送入了大量的新鲜空气，为避免产生助燃的影响，它不适用于应用在着火区的，可用于非着火的有烟区，系统运行时可使系统的送风量稍大于排烟量，使控制区显微正压。
这种方式的优点是防烟排烟效果好，而且稳定，不受任何气象条件的影响从而确保控制区域的安全，缺点是需要送、排风两套机械设备。
投资较高。
耗电量也较大。
2.2负压机械排烟方式
利用排烟机把着火房间中产生的烟气通过排烟口排到室外的排烟方式称为负压排烟方式。
在火灾发展初期，这种排烟方式能使着火房间内压力下降，造成负压，烟气不会像其它区域扩散。
但火灾猛烈发展阶段，由于烟气大量产生，排烟机如来不及把其完全排除，烟气就可能扩散到其它区域中去。
另外排烟机要求能承受高温烟气，而且还需要设防火阀，在超温时自动关闭停止排烟。
所以，不仅初投资高，而且日常维护管理费用也高。
