第二章工艺技术、设备及自动化2.1工艺技术选择1.装置规模①原料气流量： 77940Nm3/h装置操作弹性(流量范围)： 30～110%②产品氢纯度： H2含量＞98.35％③设计操作时数：全年连续操作(大于8000小时)2.技术来源PSA制氢技术是PSA技术中发展最早、推广最多的一种工艺，是最早实现工业化的领域，本装置的工艺技术由吉林石化公司提供。
3.产品方案氢气是主要的工业原料，也是最重要的工业气体和特种气体，在石油化工、电子工业、冶金工业、食品加工、浮法玻璃、精细有机合成、航空航天等方面有着广泛的应用。
同时，氢也是一种理想的二次能源。
在实际生产中，产品氢的纯度可通过改变PSA装置的操作条件进行调节，而解吸气的组成也会随原料气和产品气的不同而不同。
4.原料来源PSA制氢装置所采用的气源为各工艺生产过程中产生的含氢尾气，这些气体中除含氢外，还有CO2、H2O、N2、CO、CH4及少量烃类，这些杂质体可采用变压吸附法一次除尽达到纯化和回收氢气的目的。
一般而言，含氢气30%以上的混合气可作为PSA提纯氢气的气源。
5.工艺流程本装置由十个吸附塔组成，其中2个吸附塔始终处于进料吸附的状态，其工艺过程由吸附、四次均压降压、顺放、逆放、冲洗、四次均压升压和产品最终升压等步骤组成。
来自前工段压力为2.6MPa左右的混合气，首先进入原料气冷却器降温到≤40℃再到原料气分液罐分离掉其中的机械液滴，然后直接从塔底部进入吸附塔中正处于吸附工况的吸附塔(始终有2台吸附塔处于吸附状态)内，在多种吸附剂组成的复合吸附床的依次选择吸附下，气体中的CO2、CO、CH4及N2等组份被塔内吸附剂吸附，纯净的氢气从吸附塔顶部连续排出去后工段，逆放气和冲洗解吸气混合后经尾气压缩机加压送燃气管网。
2.2主要设备方案选择表2.3.1主要设备表注：换热器设计按富氢尾气52350Nm3/h考虑换热面积，进气量按77940 Nm3/h计算，达到PSA进气温度在20～35℃内波动。
变压吸附煤气制氢工艺改造
Ａｂ ｔａ ｔ ｎ ｏｄ ｒｔ ｅ ｏｖ ｈ ｅ ｕ ｎ ｑ ｐｍｅ ｔｔｏ ｂ ｅ ｎ ｏ ａ ａｌｂｉｔ ｆｈ ｄｏ ｅ ｋｎ ｒｍ ａ ｅ ｅｕｔｄ ｉ ｓｒｃ：Ｉ ｒ ｅ ｏ ｒ ｓｌｅ ｔｅ ｆ ｑ ｅ ｔｅ ｕｉ ｒ ｎ ｒｕ ｌｓ ａ ｄ ｌｗ ｖ ｉ ｌｙ ｏ ｙ ｒｇ ｎ ｍａ ｉｇ ｆｏ ｇ ｓ ｓｔｒｓ ｌ ｎ ａ ｉ ｅ ｄ ｆｃｅ ｔｄ ｓ ｌｈ ｒｚ ｔ ｎ ａ ｄ ｎ ｐ ｔａｅ ｅ ｒｍｏ ａ，Ｊｎ ｎ Ｓｅ ｌ ｏｄ ｒｌｉｇ Ｐａ ｔｔｏ ｏ ａｕ ｅ ｕ ｈ ａ ｐｉ ｚｎ ｈ ｅｉｉｎ ｅ ｕｐ ｕｉａｉ ｎ ａ ｈ ｈ ｌｎ ｅ ｖ ｌ ｉａ ｔｅ Ｃ ｌ— ｏｌｎ ｌｎ ｏ ｋ ｓ ｍｅ ｍｅ ｓ ｒｓ ｓ ｃ ｓ ｏ ｔｍｉｉｇ ｔｅ ｏ
第３卷 第５ ２ 期 ２ １ １ 月 ００年 Ｏ
山 东 冶 金
Ｓ ａ ｄ ｎ Ｍ ｅａｌｒ ｙ ｈｎ ｏｇ ｔｌ ｇ ｕ
Ｖ０ ＿ ２ ｌ ＮＯ５ ３ ．
０ｃ ｏ ｅ Ｏ Ｏ ｔｂ ｒ ２ １
变压 吸附煤气 制氢工艺改造
邵 传收 ， 董 凯， 薛垂 义 ， 王雪 晗
５ ～ ０ ０． ０ ８ ３ ５ ５ ８ １５ ３ ２ ２ ４ ～ ０ ～１ ０ ～ Ｏ ５ ６ ４～ ． ～ ～ ． ～３ ２ ～ ８ ～ ２ ５ ５
焦炉煤气 中Ｃ Ｈ 以后 的组 分是 沸 点 较 高 的组 分， 与吸 附剂结合 吸 附性较 强 。采用 变温解 析 先除
污染 。为此 ， 对制 氢机组进行 了针对性 的改造 。

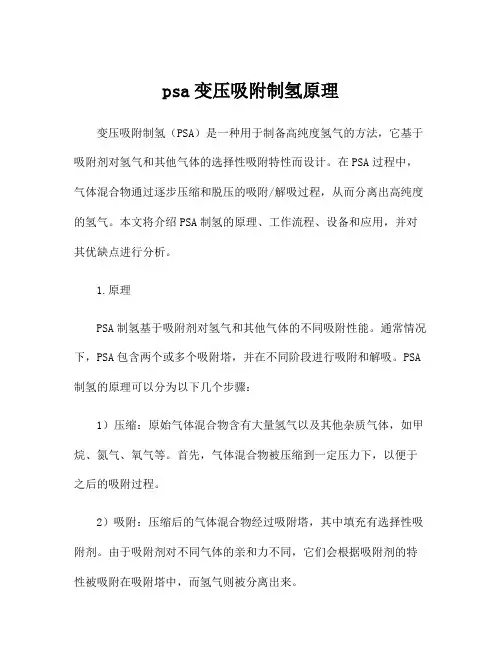

psa变压吸附制氢原理

psa变压吸附制氢原理变压吸附制氢（PSA）是一种用于制备高纯度氢气的方法，它基于吸附剂对氢气和其他气体的选择性吸附特性而设计。
在PSA过程中，气体混合物通过逐步压缩和脱压的吸附/解吸过程，从而分离出高纯度的氢气。
本文将介绍PSA制氢的原理、工作流程、设备和应用，并对其优缺点进行分析。
1.原理PSA制氢基于吸附剂对氢气和其他气体的不同吸附性能。
通常情况下，PSA包含两个或多个吸附塔，并在不同阶段进行吸附和解吸。
PSA 制氢的原理可以分为以下几个步骤：1）压缩：原始气体混合物含有大量氢气以及其他杂质气体，如甲烷、氮气、氧气等。
首先，气体混合物被压缩到一定压力下，以便于之后的吸附过程。
2）吸附：压缩后的气体混合物经过吸附塔，其中填充有选择性吸附剂。
由于吸附剂对不同气体的亲和力不同，它们会根据吸附剂的特性被吸附在吸附塔中，而氢气则被分离出来。
3）解吸：当吸附塔中吸附剂吸附饱和时，需要进行解吸来释放吸附的气体。
通常采用降压的方式来解吸，从而将吸附在吸附剂上的气体释放出来。
这样，可以得到高纯度的氢气。
4）再生：当一个吸附塔工作周期结束后，需要对吸附塔进行再生，以恢复其吸附性能。
再生通常采用换热和脱附的方式来进行。
通过这些步骤，PSA可以实现高纯度氢气的制备，适用于各种领域的氢气需求，如化工、电力、新能源等。
2.工作流程PSA制氢的工作流程通常包括多个步骤，如压缩、吸附、解吸和再生。
其典型工作流程如下：1）原始气体混合物通过压缩机被压缩到一定压力下，同时经过预处理以去除杂质气体和水分。
2）压缩后的气体混合物进入至少两个吸附塔中，其中填充了选择性吸附剂。
在吸附过程中，吸附剂吸附对杂质气体具有选择性，而氢气则通过吸附塔后被分离出来。
3）当一个吸附塔达到吸附饱和后，需要进行解吸来释放氢气。
通常采用降压的方式来进行解吸。
4）解吸后，吸附塔需要进行再生来恢复其吸附性能，这通常包括换热和脱附。
5）同时，另一个吸附塔开始工作，实现连续生产高纯度氢气的目的。
