电力系统继电保护的作用与任务

电力系统继电保护的作用与任务【摘要】通常把用于保护电力设备的自动装置称为继电保护装置，而把用于保护电力系统的称为电力系统安全自动装置。

继电保护装置是一种以能及时反应电气设备发生故障和不正常运行状态时的物理量与正常运行时的差别为判据构成的自动装置，能作用于断路器跳闸或发出信号，因此它是保证电力设备安全运行的基本装备，任何电力元件不得在无继电保护的状态下运行。

【关键词】电力系统；继电保护；作用；任务一、继电保护的基本性能要求对电网继电保护的基本性能要求，包括可靠性、选择性、速动性和灵敏性。

这些要求之间，有的相辅相成，有的相互制约，需要针对不同的使用条件，分别地进行协调。

对这些问题的研究分析，是电网继电保护系统运行部门的头等大事。

1.选择性。

基本含义是保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量减小，以保证系统中非故障部分继续安全运行。

2.灵敏性。

保护装置对其保护范围内的故障或不正常运行状态的反应能力称为灵敏性（灵敏度）。

灵敏性常用灵敏系数来衡量。

它是在保护装置的测量元件确定了动作值后，按最不利的运行方式、故障类型、保护范围内的指定点校验，并满足有关规定的标准。

3.速动性。

速动性是指继电保护装置应以尽可能快的速度断开故障元件。

这样就能减轻故障设备的损坏程度，减小用户在低电压情况下工作的时间，提高电力系统运行的稳定性。

4.可靠性。

可靠性是指在保护装置规定的保护范围内发生它应该反应的故障时，保护装置应可靠地动作（即不拒动）。

而在不属于该保护动作的其他任何情况下，则不应该动作（即不误动）。

选择继电保护方案时，除设置需满足以上四项基本性能外，还应注意其经济性。

即不仅考虑保护装置的投资和运行维护费，还必须考虑因装置不完善而发生拒动或误动对国民经济和社会生活造成的损失。

二、继电保护的任务1.当被保护的电力设备发生故障时，应该由该设备的继电保护装置自动地、迅速地、有选择地向离故障设备最近的断路器发出跳闸命令，将故障设备从电力系统中切除，保证无故障设备继续运行，并防止故障设备继续遭到破坏。

(完整word版)继电保护教材(超实用)

第一章绪论第一节电力系统继电保护的作用一、电力系统的故障和不正常运行状态1.电力系统的故障：三相短路f (3)、两相短路f (2)、单相短路接地f (1)、两相短路接地f (1,1)、断线、变压器绕组匝间短路、复合故障等。

2. 不正常运行状态：小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。

二、发生故障可能引起的后果是：1、故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏；2、系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命；3、因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。

事故：指系统的全部或部分的正常运行遭到破坏，以致造成对用户的停止送电、少送电、电能质量变坏到不能容许的程度，甚至毁坏设备等等。

三、电保护装置及其任务1．继电保护装置：就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2．它的基本任务是：（1）发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续运行。

（2）对不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件（如有无经常值班人员），而动作于发出信号（减负荷或跳闸），且能与自动重合闸相配合。

第二节继电保护的基本原理和保护装置的组成一、继电保护的基本原理继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

1、利用基本电气参数的区别发生短路后，利用电流、电压、线路测量阻抗等的变化，可以构成如下保护。

（1）过电流保护：反映电流的增大而动作，如图1-1所示，（2）低电压保护：反应于电压的降低而动作。

（3）距离保护（或低阻抗保护）：反应于短路点到保护安装地之间的距离（或测量阻抗的减小）而动作。

2、利用内部故障和外部故障时被保护元件两侧电流相位（或功率方向）的差别。

500kV变电站电气二次部分介绍及保护配置

实用文档500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识一、电力系统继电保护的作用：1、电力系统的故障类型：电力系统故障可分为：单相接地故障 D（1）、两相接地故障 D（1.1）、两相短路故障 D（2）、三相短路故障 D（3）、线路断线故障2、电力系统故障产生的原因：外部原因：雷击，大风，地震造成的倒杆，线路覆冰造成冰闪，线路污秽造成污闪；内部原因：设备绝缘损坏，老化；系统中运行，检修人员误操作。

3、电力系统的不正常工作状态：电力系统不正常工作状态：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。

如：电力设备过负荷，如：发电机，变压器线路过负荷；电力系统过电压；电力系统振荡；电力系统低频，低压。

二、继电保护的基本任务：继电保护装置的基本任务是当电力系统中的电力元件发生故障时，向运行值班人员及时发出警告信号，或者向所控制的断路器发出跳闸命令，以终止这些事件发展。

三、电力系统对继电保护的基本要求：（四性）1、选择性：电力系统故障时，使停电范围最小的切除故障的方式。

2、快速性：电力系统故障对设备人身，系统稳定的影响与故障的持续时间密切相关，故障持续时间越长，设备损坏越严重；对系统影响也越大。

因此，要求继电保护快速的切除故障。

3、灵敏性：继电保护装置在它的保护范围内（一般指末端）发生故障和不正常工作状态的反应能力。

4、可靠性：①保护范围内发生故障时，保护装置可靠动作切除故障,不拒动。

②保护范围外发生故障和正常运行时，保护可靠闭锁,不误动。

四、继电保护的几个名词解释：1、双重化配置：为了满足可靠性及运行维护的需要，500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。

其中“独立”的含义：各套保护的直流电源取自不同的蓄电池；各套保护用的电流互感器、电压互感器的二次侧各自独立；各套保护分别经断路器的两个独立的跳闸圈出口；套保护拥有独立的保护通道（或复用通道）；各套保护拥有独立的选相元件；2、主保护：满足系统稳定和设备安全的要求，能以最快的速度有选择性的切除电力设备及输电线路故障的保护。

电力系统继电保护

、继电保护装置的作用：能反应电力系统中各电气设备发生故障或不正常工作状态，并作用于断路器跳闸或发出信号。

2、继电保护装置的基本要求：选择性、快速性、灵敏性、可靠性。

选择性：系统发生故障时，要求保护装置只将故障设备切除，保证无故障设备继续运行，从而尽量缩小停电围，保护装置这样动作就叫做有选择性。

快速性：目前，断路器的最小动作时间约为0.05～0.06秒。

110KV 的网络短路故障切除时间约为0.1～0.7秒；配电网络故障切除的最小时间还可更长一些，其主要取决于不允许长时间电压降低的用户，一般约为0.5～1.0秒。

对于远处的故障允许以较长的时间切除。

灵敏性：保护装置对它在保护围发生故障和不正常工作状态的反应能力称为保护装置的灵敏度。

可靠性：保护装置的可靠性是指在其保护围发生故障时，不因其本身的缺陷而拒绝动作，在任何不属于它动作的情况下，又不应误动作。

保护装置的选择性、快速性、灵敏性、可靠性这四大基本要相互联系而有时又相互矛盾的。

在具体考虑保护的四大基本要求时，必须从全局着眼。

一般说来，选择性是首要满足的，非选择性动作是绝对不允许的。

但是，为了保证选择性，有时可能使故障切除的时间延长从而要影响到整个系统，这时就必须保证快速性而暂时牺牲部分选择性，因为此时快速性是照顾全局的措施。

3、继电保护的基本原理继电保护装置的三大组成部分：一是测量部分、二是逻辑部分、三是执行部分。

继电保护的原理结构图如下：第一章电网相间短路的电流电压保护一、定时限过流保护的工作原理及时限特性1、继电保护装置阶梯形时限特性：各保护装置的时限大小是从用户到电源逐级增长的，越靠近电源的保护，其动作时限越长，用t1、t2、t3分别表示保护1、2、3的动作时限则有t1>t2>t3，它好比一个阶梯，故称为阶梯形时限特性。

定时限过流保护的阶梯形时限特性如下图：二、电流电压保护的常用继电器1、继电器的动作电流：使继电器刚好能够动作的最小电流叫继电器的动作电流Id.j。

继电保护在电力系统运行中的作用

继电保护在电力系统运行中的作用发布时间：2021-01-07T14:58:05.587Z 来源：《当代电力文化》2020年第22期作者：石国明张成云李成[导读] 在城市的发展中，处处离不开对电能的需求，电力系统的重要性日益凸显石国明张成云李成国网河北省电力有限公司石家庄市藁城区供电分公司,河北石家庄 052160摘要：在城市的发展中，处处离不开对电能的需求，电力系统的重要性日益凸显。

继电保护装置是电力系统中必不可少的一个组成部份,是现代智能电网保护的一道重要防线,对电力系统的安全以及稳定运行具有很强的保护作用。

文章介绍了继电保护的概念以及工作原理,对在电力系统中继电保护的作用及任务进行了深入的分析,并且明确了继电保护的要求，从而使继电保护能够更好的发挥出应有的作用。

关键词：继电保护；电力系统；作用引言在日常的电力行业中对全部电网行业的使用效率有着不可替代的作用的就是操作系统中。

在现在社会全新的发展下，电力行业中一个关键的发展目标便是对继电保护技术进行全面的升级和更加科学的使用。

这样做的目的是将会对继电保护的长时间的发展变得越来越有好处。

1、继电保护的概念以及工作原理 1.1概念所谓继电保护,就是可及时反映电气设备的故障或异常运行状态,并对断路器进行跳闸动作或发出相应信号的技术装置。

其主要在于短路识别和判断故障。

通过短路引起工频电气量的变化,比如:电流增大、电压减小、阻抗变化等,就能形成不同原理的继电保护。

1.2继电保护动作原理继电保护装置的保护动作必须在电力系统异常的条件下才会触发，所以该装置具备故障检测功能。

具体来说，继电保护装置与电力系统有紧密联系，所以在工作当中，会对电力系统的运行状况时刻进行监测，监测会依照人工设置的阈值，对电力线路的电流相关数据进行异常判断，相应在过程中发现电力系统某条线路的电压、波动等出现数据异常，则激发装置保护动作。

继电保护动作具有多种表现：在电力系统数据异常条件下，装置会发出警报，警报会通过信号传输路径进入电力工作站终端，激发故障预警装置，以通知人工前来维修；针对故障线路，对电闸进行控制使其跳开，实现断电隔离操作，在无电力传输的条件下，故障无法持续进行影响，且如果电力故障属于暂时性故障，则重新合闸后恢复供电即可，如果属于永久性故障，则待人工进行处理即可，由此保障电力系统的安全。

电力系统继电保护的作用及其发展趋势

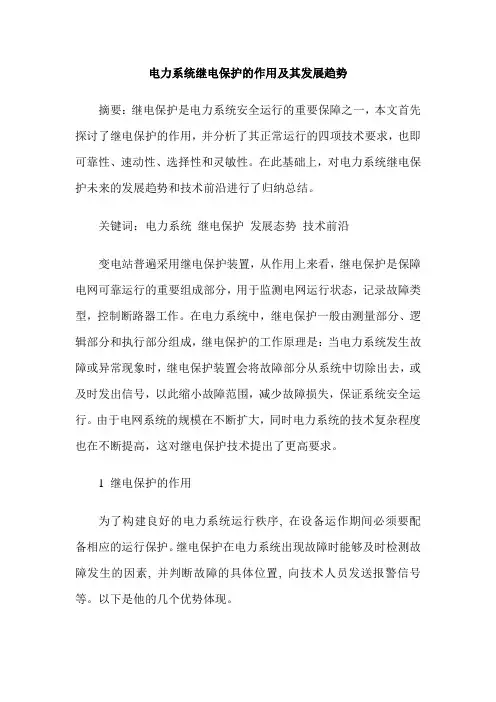

电力系统继电保护的作用及其发展趋势摘要：继电保护是电力系统安全运行的重要保障之一，本文首先探讨了继电保护的作用，并分析了其正常运行的四项技术要求，也即可靠性、速动性、选择性和灵敏性。

在此基础上，对电力系统继电保护未来的发展趋势和技术前沿进行了归纳总结。

关键词：电力系统继电保护发展态势技术前沿变电站普遍采用继电保护装置，从作用上来看，继电保护是保障电网可靠运行的重要组成部分，用于监测电网运行状态，记录故障类型，控制断路器工作。

在电力系统中，继电保护一般由测量部分、逻辑部分和执行部分组成，继电保护的工作原理是：当电力系统发生故障或异常现象时，继电保护装置会将故障部分从系统中切除出去，或及时发出信号，以此缩小故障范围，减少故障损失，保证系统安全运行。

由于电网系统的规模在不断扩大，同时电力系统的技术复杂程度也在不断提高，这对继电保护技术提出了更高要求。

1 继电保护的作用为了构建良好的电力系统运行秩序, 在设备运作期间必须要配备相应的运行保护。

继电保护在电力系统出现故障时能够及时检测故障发生的因素, 并判断故障的具体位置, 向技术人员发送报警信号等。

以下是他的几个优势体现。

1) 有效保障安全。

当电力系统运行异常时，继电保护技术可以有效避免外界因素干扰造成的装置受损，当电力系统正常运行时，继电保护装置可以实现有效的防范监测，通过持续的安全监测，可以有效地保障电力系统健康运行。

2) 投资较少，安装便捷。

继电保护装置所采用的材料质量小，产品重量较小，在电网运行期间结合新建的传输通道，大大降低了电力系统占据的空间，也可显著降低电网运行的成本投入。

高科技的继电保护产品带来的是故障诊断的高效率，在电能消耗上要比其他保护装置低得多。

同时，安装方便，只需要技术人员在安装继电保护装置时按照安装电气图纸进行操作即可。

3) 检测故障及防范。

从运作原理上来看，继电保护是在电力系统的设备或元器件出现故障之后，对其实施报警用来提醒值班人员进行处理。

电力系统继电保护的作用

电力系统继电保护的作用一、电力系统的故障和不正常运行状态电力系统的故障：三相短路、两相短路、单相短路接地、两相短路接地、断线、变压器绕组匝间短路、复合故障等。

不正常运行状态：小接地电流系统的单相接地、过负荷、变压器过热、系统振荡、电压升高、频率降低等。

二、发生故障可能引起的后果1、故障点通过很大的短路电流和所燃起的电弧，使故障设备烧坏；2、系统中设备，在通过短路电流时所产生的热和电动力使设备缩短使用寿命；3、因电压降低，破坏用户工作的稳定性或影响产品质量；破坏系统并列运行的稳定性，产生振荡，甚至使整个系统瓦解。

三、继电保护装置及其任务继电保护装置：就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号点的一种自动装置。

基本任务：a、发生故障时，自动、迅速、有选择地将故障元件（设备）从电力系统中切除，使非故障部分继续运行；b、对不正常运行状态，为保证选择性，一般要求保护经过一定的延时，并根据运行维护条件（如有无经常值班人员），而动作于发出信号（减负荷或跳闸），且能自动重合闸相配合。

四、继电保护基本原理继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信息量，当突变量达到一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。

1、利用基本电气参数的区别；2、利用内部故障和外部故障时被保护元件两侧电流相位（或功率方向）的差别；3、对称分量是否出现；4、反应非电气量的保护。

五、继电保护装置的组成继电保护一般由三个部分组成：测量部分：测量被保护元件工作状态的物理量，并和已给的整定值进行比较，从而判断保护是否应该启动；逻辑部分：根据测量部分各量的执行部分：根据逻辑部分送的信号，最后完成保护装置所担负的任务。

如发出信号，跳闸或不动作等。

六、继电保护技术发展简史继电保护的发展是随着电力系统和自动化技术的发展而发展的。

在20世纪50年代及以前，差不多都是用电磁型的机械元件构成。

继电保护装置在供电系统中有哪些作用

继电保护装置在供电系统中有哪些作用继电保护装置的任务①、监视电力系统的正常运行，当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响。

当系统和设备发生的故障足以损坏设备或危及电网安全时，继电保护装置能最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响。

(如：单相接地、变压器轻、重瓦斯信号、变压器温升过高等)。

②、反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同发出信号，提示值班员迅速采取措施，使之尽快恢复正常，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

③、实现电力系统的自动化和远程操作，以及工业生产的自动控制。

如：自动重合闸、备用电源自动投入、遥控、遥测等。

继电保护装置的基本要求继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四"性"之间紧密联系，既矛盾又统一。

A、动作选择性--指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护来切除故障。

上、下级电网(包括同级)继电保护之间的整定，应遵循逐级配合的原则，以保证电网发生故障时有选择性地切除故障。

切断系统中的故障部分，而其它非故障部分仍然继续供电。

B、动作速动性--指保护装置应尽快切除短路故障，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围，提高自动重合闸和备用设备自动投入的效果。

C、动作灵敏性--指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数(规程中有具体规定)。

通过继电保护的整定值来实现。

整定值的校验一般一年进行一次。

继电保护57个名词解释

继电保护57个名词解释继电保护是电力系统中非常重要的一项技术，其作用是通过电气设备和电力网络监测、测量、控制和保护，以确保电力系统的正常运行和安全性。

以下是57个与继电保护相关的名词解释。

1. 继电保护：一种系统，用于检测故障并在必要时采取措施，从而最大程度地减少故障对电力系统的影响。

2. 故障：电力系统中的任何异常情况，比如短路、开路、过电压等，会导致设备或系统失效或损坏。

3. 保护装置：一种设备或系统，用于监测电力系统中的异常情况，并采取必要的措施来保护系统的其他部分。

4. 故障电流：在故障发生时流动的电流，通常比正常工作电流大很多。

5. 保护定时器：一种装置，用于在设定的时间段内控制或启动保护装置。

6. 保护继电器：一种用于控制电力系统中的保护装置的电子设备，可检测到故障并采取相应措施。

7. 电流互感器：一种设备，用于将电流变压器输出的高电流转换为适合继电保护设备使用的低电流。

8. 电压互感器：一种设备，用于将电压变压器输出的高电压转换为适合继电保护设备使用的低电压。

9. 保护区域：电力系统中需要保护的特定区域，通常由继电保护装置的设置范围确定。

10. 防护区域：电力系统中需要保护的特定区域，该区域是由故障电流或故障电压所定义的。

11. 短路：电力系统中两个或多个电源之间出现低阻抗连接，导致异常电流流动的情况。

12. 过电压：电力系统中超出额定电压的电压水平。

13. 过电流：电力系统中超过电流额定值的电流。

14. 地线故障：电力系统中地线与正常导线之间出现低阻抗连接导致的故障。

15. 过负荷：电力系统中设备或电缆承受超过其额定负荷的情况。

16. 保护计算：通过计算电力系统的参数和输入数据进行保护继电器的设置和校准。

17. 过流保护：一种保护装置，用于检测电力系统中的过电流情况，并采取必要的措施来限制电流水平。

18. 热保护：一种保护装置，用于监测电力系统中设备的温度，并在温度超过设定值时采取保护措施。

继电保护的作用及原理

继电保护的作用及原理当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。

实现这种自动化措施的成套设备，一般通称为继电保护装置。

本期就为大家详细介绍继电保护的基本原理、基本要求、基本任务、分类和常见故障分析及其处理。

1、基本原理。

继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。

保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。

电力系统发生故障后，工频电气量变化的主要特征是：a.电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。

b.电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。

c.电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°，三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°～85°，而在保护反方向三相短路时，电流与电压之间的相位角则是180°+(60°～85°)。

d.测量阻抗发生变化测量阻抗即测量点(保护安装处)电压与电流之比值。

正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。

不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。

这些分量在正常运行时是不出现的。

利用短路故障时电气量的变化，便可构成各种原理的继电保护。

此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。

2、基本要求。

继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。

简述电力系统继电保护的作用

简述电力系统继电保护的作用
电力系统继电保护是电力系统中的一项重要技术，其作用是保护电力设备和线路，以确保电力系统的安全运行。

继电保护系统可以快速识别和隔离发生故障的电力设备或线路，并避免故障扩大，最大程度地减少对电力系统的影响。

继电保护系统的主要作用可以总结为以下几个方面：
1. 故障检测和识别：继电保护系统能够快速检测电力系统中的故障，并准确识别故障的类型和位置。

通过监测电流、电压、功率等参数，继电保护设备可以判断故障是短路、接地故障还是其他类型的故障，为故障的隔离和修复提供准确的信息。

2. 故障隔离：一旦继电保护系统检测到故障，它将迅速采取措施隔离故障区域，防止故障扩大影响整个电力系统。

通过切断故障设备或线路的电源，继电保护系统可以防止电力设备损坏或线路烧毁，并保护其他正常运行的设备不受影响。

3. 动作保护：继电保护系统可以根据预设的保护动作条件，对电力设备进行保护动作。

例如，当电流超过设定值或电压异常时，继电保护设备可以自动切断电源，以保护设备免受过载或过电压的影响。

这样可以确保电力设备在安全运行范围内工作，并防止设备因过载或其他原因而受损。

4. 数据记录和分析：继电保护系统可以记录电力系统中的各种参数数据，如电
流、电压、功率等，以及故障发生时的状态。

这些数据可以用于分析电力系统的运行情况，了解系统的稳定性和安全性，并为未来的维护和改进提供参考。

综上所述，电力系统继电保护的作用是保护电力设备和线路，确保电力系统的安全运行。

它能够快速检测和识别故障，隔离故障区域，保护设备免受损坏，并记录和分析系统的运行情况，为电力系统的稳定性和可靠性提供支持。

继电保护

继电保护的作用：自动、迅速、有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证无故障部分迅速恢复正常运行。

反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。

继电保护的分类：按保护所起的作用分类：主保护、后备保护（远，近）、辅助保护等。

主保护：反映被保护元件本身的故障，并以尽可能短的时限切除故障的保护；后备保护：：主保护或断路器拒动时用来切除故障的保护。

又分为近后备保护和远后备保护。

近后备保护：在本元件处装设两套保护，当主保护拒动时，由本元件的另一套保护动作；远后备保护：当主保护或断路器拒动时，由上一级电力设备或线路的保护来实现的后备保护。

辅助保护：为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的简单保护。

继电保护装置一般有那几部分构成：继电保护装置一般由测量比较元件，逻辑判断元件和执行输出元件组成；测量比较原件：测量通过被保护电力元件的物理参数，并与给定的定植进行比较，根据比较的结果给出“0”“1”性质的逻辑信号，从而判断保护装置的是否启动；逻辑判断元件：根据测量比较元件给出的逻辑信号的性质，先后顺序和持续的时间等，使保护装置按照一定的逻辑关系判断故障的类型和范围，最后确定是否应该使断路器跳闸，发出信号活不动作，并将对应的指令传给执行输出部分；执行输出元件：根据逻辑判断部分的指令，发出跳开断路器的跳闸脉冲级相应的动作信息。

发出警报或不动作对电力系统继电保护的基本要求：选择性、速动性、灵敏性和可靠性。

选择性是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。

速动性是指尽可能快地切除故障。

灵敏性是指在规定的保护范围内，对故障情况的反应能力可靠性是指在保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在任何其他不该动作的情况下，应可靠不动作，即不发生误动作。

电磁型继电器的动作值、返回值和返回系数；继电器的动作电流：使继电器动作的最小电流；继电器的返回电流：使继电器返回的最大电流，K小于1.相间短路电流保护的基本接线方式及其特点与应用范围：三相星型：各种两相短路时有两个继电器动作。

电力系统暂态稳定性的继电保护作用

电力系统暂态稳定性的继电保护作用电力系统暂态稳定性的继电保护作用电力系统暂态稳定性是指电力系统在发生故障或突发事件后，能够在一定时间内恢复到稳定状态的能力。

为了保障电力系统的暂态稳定性，继电保护起着至关重要的作用。

下面我将逐步分析继电保护在电力系统暂态稳定性中的作用。

首先，继电保护可以及时检测故障。

当电力系统发生故障时，继电保护设备能够通过监测电流、电压等参数的变化来判断故障的发生，并及时发出信号。

这可以帮助电力系统运维人员迅速定位故障点，并采取相应的措施进行修复。

其次，继电保护可以实现故障隔离。

在电力系统发生故障后，继电保护设备可以根据故障信号，迅速切断故障部分与正常部分的连接，以防止故障扩大，保护电力系统其他设备的安全运行。

这种故障隔离的措施可以有效地减少故障对整个系统的影响，维护系统的稳定性。

第三，继电保护可以调节电力系统的运行状态。

当电力系统发生故障时，继电保护设备可以根据故障类型和程度，及时调节系统的电压、频率等运行参数，以减轻故障对系统的影响，努力使系统保持稳定状态。

例如，当系统频率下降时，继电保护可以发出信号，使发电机增加负荷，从而恢复系统的频率。

最后，继电保护可以提供故障信息和记录。

继电保护设备通常会记录故障发生时的电流、电压等参数，以及故障的发生时间和位置等信息。

这些记录可以帮助电力系统运维人员分析故障的原因和影响，进一步改进系统的设计和运行，提高系统的暂态稳定性。

综上所述，继电保护在电力系统暂态稳定性中起着重要的作用。

它可以及时检测故障、实现故障隔离、调节系统运行状态，并提供故障信息和记录，从而保护电力系统的安全稳定运行。

在今后的电力系统设计和运维中，需要对继电保护进行进一步的研究和改进，以应对更复杂的故障和突发事件，确保电力系统的暂态稳定性。

电力系统继电保护的基本概念和作用

电力系统继电保护的基本概念和作用继电保护是电力系统中非常重要的一部分，它的作用是保护电力设备和线路，确保电力系统的安全稳定运行。

在本文中，我们将深入探讨电力系统继电保护的基本概念和作用。

1. 电力系统继电保护的基本概念电力系统继电保护是指为了保护电力设备和线路，防止发生故障或事故而采取的各种措施。

其基本概念包括以下几个方面：1.1 故障检测和定位：继电保护系统能够及时检测电力系统中的故障，快速准确地定位故障位置，从而及时采取措施进行修复，避免事故扩大影响。

1.2 故障切除：一旦有故障发生，继电保护系统能够及时切除故障部分，保护正常运行的设备和线路不受影响。

1.3 系统稳定：继电保护系统还能够对系统进行稳定性评估，及时发现可能对系统稳定性造成影响的因素，并采取措施保持系统的稳定运行。

2. 电力系统继电保护的作用电力系统继电保护的作用主要体现在以下几个方面：2.1 保护设备和线路：继电保护系统能够监测电力设备和线路的状态，一旦发现异常情况，及时采取措施保护设备和线路，避免损坏。

2.2 确保系统安全稳定运行：通过及时检测和定位故障，并采取相应的措施，继电保护系统能够确保电力系统的安全稳定运行。

2.3 提高电力系统可靠性：继电保护系统的作用还体现在提高电力系统的可靠性上，通过快速切除故障部分，保护正常运行设备和线路，避免因故障导致的停电或其他损失。

在我看来，电力系统继电保护是电力系统中至关重要的一环。

它不仅能够保护设备和线路，确保电力系统的安全稳定运行，还能够提高电力系统的可靠性和安全性。

在电力系统设计和运行中，对继电保护系统的重视和合理配置至关重要。

总结回顾：电力系统继电保护的基本概念和作用是保护设备和线路，确保系统的安全稳定运行，提高系统的可靠性。

继电保护系统能够及时检测故障并定位，切除故障部分，确保电力系统不受影响。

对继电保护系统的重视和合理配置对电力系统的稳定运行至关重要。

通过本文的探讨，相信读者对电力系统继电保护的基本概念和作用有了更深入的理解。

继电保护作用

继电保护作用继电保护 (Relay Protection) 是电力系统中常见的一种保护装置，其作用是在电力系统的故障发生时，通过对电力设备进行监测和控制，采取相应的保护措施，以防止故障扩大，保证电力系统的安全稳定运行。

继电保护在电力系统中起着至关重要的作用，不仅可以瞬间切断故障电路，减轻故障的影响范围，还可以提供及时准确的故障信息，方便运行人员进行故障处理。

继电保护的主要作用有以下几点：1. 实时监测电路状态：继电保护装置通过检测电流、电压和其他相关参数，实时监测电力系统中各个设备的工作状态。

当设备发生故障或超过工作范围时，继电保护系统会立即发出信号，并对故障电路进行切除，以防止故障扩大。

2. 快速切除故障电路：一旦电力设备发生故障，继电保护装置可以迅速切除故障电路，避免电力系统发生断电或电压暂降等问题。

这样可以减轻故障的影响范围，保证电力系统的正常运行。

3. 提供准确的故障信息：继电保护装置可以准确判断故障类型、位置和范围，并通过信号传输给运行人员。

这样可以帮助运行人员及时了解故障情况，做出正确的处理措施，保证电力系统的安全。

4. 避免电力设备的损坏：继电保护装置可以对电力设备进行监测，并在设备工作超负荷或过电压时给予及时的保护。

这可以有效防止设备的过载、烧毁等故障，延长设备的使用寿命。

5. 提高电力系统的可靠性：继电保护装置通过及时切除故障电路和保护电力设备，可以防止故障扩大，并加强电力系统的稳定性和可靠性。

这对于电力系统的正常运行至关重要，可以减少线路故障的概率，保证用户正常供电。

总之，继电保护在电力系统中起着非常重要的作用，可以防止故障扩大，保证电力系统的稳定运行。

继电保护装置通过实时监测电路状态、切除故障电路、提供准确的故障信息、保护电力设备和提升系统可靠性等手段，为电力系统提供安全、可靠的保护。

在电力系统维护和运行中，继电保护是必不可少的重要设备，对于提高电力系统的安全性、可靠性和经济性具有重要意义。

电力系统继电保护的概念与作用

第一章绪论一、电力系统继电保护的概念与作用 1. 继电保护包括继电保护技术和继电保护装置。

﹡ 继电保护技术是一个完整的体系，它主要由电力系统故障分析、继电保护原理及实现、继电保护配置设计、继电保护运行及维护等技术构成。

﹡ 继电保护装置是完成继电保护功能的核心。

P1继电保护装置就是能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

2. 电力系统的故障和不正常运行状态：（三相交流系统）* 故障：各种短路（d (3)、 d (2) 、d (1) 、d (1-1)）)和断线（单相、两相），其中最常见且最危险的是各种类型的短路。

其后果：1 I 增加危害故障设备和非故障设备；2 U 增加影响用户正常工作；3 破坏系统稳定性，使事故进一步扩大（系统震荡，互解）4 I 2（I 0）旋转电机产生附加发热 I 0—相邻通讯系统* 不正常运行状态：电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。

如：过负荷、过电压、频率降低、系统震荡等。

3．继电保护的作用：故障和不正常运行状态 —>事故（P1），不可能完全避免且传播很快（光速）要求：几十毫秒内切除故障人（×），继电保护装置（√）任务：P2. 被形象的比喻为“静静的哨兵”二、继电保护的基本原理、构成与分类：1．基本原理：为区分系统正常运行状态与故障或不正常运行状态——找差别：特征。

① 增加故障点与电源间 —>过电流保护② U 降低 —>低电压保护③ φφI U &&arg 变化；正常：20°左右 —>短路：60°～85°—>方向保护.④ Z=I U&& 模值减少增加ψ —>阻抗保护⑤ 出入I I = —>出入I I ≠ ——电流差动保护⑥ I 2 、I 0 序分量保护等。

另非电气量：瓦斯保护，过热保护原则上说：只要找出正常运行与故障时系统中电气量或非电气量的变化特征（差别），即可找出一种原理，且差别越明显，保护性能越好。

华北电力大学国家级精品课《电力系统继电保护

由于要求切除故障的速度要很快，只能通过自动的继电保护装置来完成。
3. 继电保护装置的基本任务 (1) 自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其它无故障部分迅速恢复正常运行。即内部故障时发出跳闸命令。 (2) 反应电气元件的不正常运行状态，根据运行维护的具体条件（例如有无经常值班人员）和设备的承受能力，发出警报信号、减负荷或延时跳闸。即不正常工作时发出告警信号。
反应数值上升的保护：反应数值下降的保护：
4、可靠性
定义：当保护范围内部故障时必须动作（不拒动），当外部故障时不动作（不误动）。包括两个方面：（1）不拒动，即可信赖性
（2）不误动，即安全性
影响可靠性的因素：内在：装置本身的质量，包括元件好坏、结构设计
的合理性、制造工艺水平、内外接线简明，触点多少等；
正常运行：电流：为负荷电流，两侧电流大小相等，方向相反（即相位相差 180）。内部d1短路：电流：线路BC两侧电流大小一般不等，方向相同（即相位相同）；差动保护原理
基本原理的总结
电流 I ：故障时增大 - 过电流保护正常状态时两侧电流相位相同内部故障时两侧电流相位相反电压U ：故障时降低－低电压保护阻抗Z ：Z模值减小－阻抗（距离）保护－差动保护
远后备保护：位于其它变电站、发电厂中的后备保护；近后备保护：位于本变电站、发电厂中的的后备保护；
2、速动性（迅速性）
定义：继电保护装置要以尽可能短的时间将故障从电网中切除。优点：（1）提高电网的稳定性；（2）加快非故障部分的恢复供电；（3）减轻故障设备的损坏程度。故障切除时间＝保护装置动作时间＋断路器动作时间保护装置的动作时间为：微机保护最快：0.01～0.04秒，即0.5～2个周期就动作；

继电保护在电力系统中的重要性

继电保护在电力系统中的重要性摘要：随着现代社会对电力的高度依赖，电力系统的安全、稳定和可靠运行显得尤为重要。

电力系统中的各种设备、线路和元件在运行中可能会面临各种故障和隐患，因此确保电力系统的正常运行不受中断、故障的影响变得至关重要。

继电保护作为电力系统的安全守护者，扮演着关键角色，其在保障电力系统稳定运行和人员设备安全方面的作用愈发凸显。

关键词：继电保护；电力系统；重要性引言：电力系统中的各种故障和异常情况可能导致设备损坏、事故发生甚至大面积停电，对人员生命安全、社会经济活动和国家稳定都带来严重影响。

继电保护系统的主要任务是监测电力系统的状态，及时识别和隔离故障，以保障电力系统的安全稳定运行。

它不仅可以防止事故扩大，还可以减轻事故造成的损失，提高电力系统的可靠性和稳定性。

继电保护不仅在传统的电力系统中具有重要作用，而且在现代智能电网环境下也显得愈发关键。

智能电网中，分布式能源、可再生能源和能源互联网等新技术不断涌现，电力系统变得更加复杂多样。

继电保护系统需要适应新的能源环境和运行模式，保障电力系统的可持续发展。

因此，继电保护系统的重要性在电力系统的不断发展中愈加凸显。

一、继电保护在电力系统中的重要性人员和设备的安全保障：电力系统中可能发生各种故障，如短路、接地、过载等，这些故障可能导致设备损坏甚至火灾，对工作人员和周围环境带来安全隐患。

继电保护能够在故障发生时快速检测并切断故障电路，有效地保护人员的生命安全，避免事故扩大，同时保护电力设备不受损害。

电力系统的稳定运行：电力系统需要保持稳定的运行，以满足用户的用电需求。

故障可能导致电力系统的不稳定，甚至引发系统范围内的大面积停电。

继电保护系统可以快速识别并隔离故障，防止故障扩大，从而维护整个电力系统的稳定运行。

经济效益和供电可靠性：电力系统的故障和停电可能造成巨大的经济损失，影响工业生产、商业运营以及居民生活。

继电保护能够快速隔离故障，减少停电范围和时间，提高供电可靠性，保障各个领域的正常运行，维护社会经济的稳定发展。

继电保护概述

输入信号
测量部分
整定值
逻辑部分
执行输出信号部分
1.3 对继电保护的基本要求
一、选择性：仅将故障元件从电力系统中切除，保证停电范围小。
• 在图示网络中，当线路Ｌ1上Ｋ1点故障，保护1、2动作跳开断路器QF1、 QF2 ，动作有选择性；当线路Ｌ4上Ｋ2点发生短路时，保护6动作跳开断路器QF6，将Ｌ4切除，继电保护的这种动作是有选择性的，若保护5 动作于将QF5断开，这种动作是无选择性的。
保护装置对其保护区内发生故障或异常运行状态的反应能力。一般用灵敏系数来表示。
过量保护： KsenIk.min/Iop 欠量保护： KsenUre.m s a/xUop
保护的灵敏系数应符合规程要求才能使用。
四、快速性：
快速地切除故障。
继电器线圈和触点的表示方法
名称
图形符号
•
继电器线圈
说明
名称
=IEC
断开，这种1动、作利是无用选基择性本的电。气参数量的区别反 2、映比负较序两分侧量电可流①构相成位不过的对变电称化短流路保保护护;反:反映零映序电分量流可增构成大接而地短动路作保护的;根保据护正序; 分量是否突变可构成对称、不对称短路保护。熟悉对继电保护②的基本低要电求；压保护:反映电压降低而动作的保护; 第短1路章将影继响电用保户护③的概正述常距工离作，保影护响产: 品反质量映，保可能护导安致系装统处运行到稳短定性路被点破坏之。间的阻抗. ② 低电压2保、护:比反映较电两压降侧低电而动流作相的保位护的; 变化最电常力见系的统故发障生就异如是常短运图路行所，情最况示常时,见，线的发路异出常信正运号常行提状示运态值行是班过人或负员外荷处。理部，短从而路保时护电,被气设保备护的安线全路。两侧电流相位相 1、利用反基,本而电保气参护数区量的内区部别短路时,被保护线路两侧电流相位相同.
