导流洞进口K010至K020施工方案002

导流洞封堵方案

xxx水库工程导流洞封堵专项施工方案xxx水库工程项目部2021年12月23日导流洞封堵施工方案一、工程概况导流洞布置在右岸，隧洞呈城门洞型，洞径为3.00m（宽）×4.00m（高），洞轴线呈直线型平面布置，进口底板高程为1221.00m，出口底板高程为1218.00m，高差3.00m，洞长220.00m，坡降约1.4%，对桩号导0+010.20～0+017.20m进行封堵，初步计划封堵时间为2021年1月20日。

二、施工场地布置利用现有库区施工的环湖路作为施工便道直接到达导流洞进口，以备设备开至现场吊装。

封堵混凝土采用混凝土输送泵直接从导流动出口输送至堵头段，混凝土采用外购商品混凝土。

三、施工方法1、导流动进口采用预制钢筋混凝土叠梁闸（0.30×0.40×7.00m)共15根下闸，采用ZL30装载机配合PC220挖机起吊放入闸门槽。

2、叠闸梁制作采用C20钢筋混凝土现场预制。

3、导流动进口处设置临时围堰挡水，叠梁吊装完毕后，确认无渗水，至出口至洞内情况进行探明，并采取相对措施，清除堵头段清除树木及堆积物等，保证堵头段的施工质量。

4、叠闸梁安装完毕后，及时对上游面进行彩条布覆盖，覆盖面积15×30×2层=450m2并进行有效的固定，挖机和装载机配合同时对彩条布覆盖部位进行粘土回填。

根据目前流水计算导流洞水深0.30m，计算得出流速为0.9m3/s，导流洞自下闸起水位上涨至1226.00m，库容总量为4.91万m3,见燕尾水库库容曲线成果表；共需要2.0天时间，故导流洞内封堵工期十分紧迫，且洞口上游粘土回填，叠梁闸吊装必须在12小时内完成，人员设备迅速撤离导流洞进口。

燕尾水库库容曲线成果表5、完成粘土回填后，待洞内流水排干，通知监理、业主、设计方对隧洞内进行实地勘察，并进行隧洞围堰量测，确保隧洞内无安全隐患后方可进行施工。

6、洞内封堵：0+010.2～0+017.2m段采用C20砼封堵，浇筑砼前对洞壁进行凿毛处理，砼拌合采用外购商品混凝土，HBT80型泵送入仓，并在砼末端分层砌筑砼预制砖，预制砖厚度1m，分两次砌筑第一次2m，第二次1.5m最后砌筑1.0m，顶部预埋Φ75注浆管，底部预埋透气管，砼浇筑完毕后进行回填灌浆。

导流洞永久支护施工方案

导流洞永久支护专项施工方案一、工程概况导流洞工程由上游进口段、闸室段、洞身段、下游出口段等组成，导流洞全长642.2m，其中进口段16m，闸室段6m，洞身段557.60m，出口段62.6m，导流洞断面为城门洞型，洞身采用钢筋混凝土衬砌，衬砌厚度30～40cm，衬砌后的过流断面为5.4m×6.4m（宽×高）。

导流洞进口底板高程为604.50m，出口底板高程593.580m。

导流洞开挖结束后，根据设计地质现场确定支护方案如下：K0+000~020米和K0+537.2~552.2米段采用A型支护方式，K0+020~080米和K0+469.2~537.2米段采用B 型支护方式。

K0+080~469.2米段采用C型支护方式。

1、水文坝址控制流域面积36.4km2，坝址多年平均流量5.28m3/s，多年平均径流量为0.87m3/s；经历史调查推测坝址最大洪峰流量为305m3/s，每年5～10月为汛期，11月～次年3月为枯水季节，主汛期为6～9月份。

2、气象多年平均降雨量：1417.7mm多年平均气温：18.6℃极端最低气温：-4.5℃极端最高气温：42.0℃多年平均蒸发量：1093mm实测最大风速：24m/s多年平均风速：0.8m/s多年平均雨日见表1-1.表1-1 多年平均雨日表单位：天日雨量月份全年1 2 3 4 5 6 7 8 9 10 11 121～5mm 2.6 2.8 3.4 3.9 3.3 4.2 3.6 3.2 3.2 3.5 4.0 4.3 42.0 5～10mm 0.5 0.6 1.4 2.2 2.8 4.8 1.6 1.3 2.1 2.6 1.8 0.9 22.6 >10mm 0.2 0.4 1.9 3.7 5.5 4.6 4.5 3.9 5.2 3.3 1.4 0.4 35.0 10～25mm 0.2 0.4 1.6 2.9 3.6 2.7 1.9 1.8 2.8 2.3 1.1 0.4 21.7>25mm 0 0 0.3 0.8 1.9 1.9 2.6 2.1 2.4 1.0 0.3 0 13.3 3、地形、地质条件导流洞穿越地层为侏罗系上统蓬莱镇组上段，岩性为J3p 2-7、J3p2-5长石砂岩，J3p2-6、J3p2-4砂质泥岩。

导流洞进口K010至K020施工方案

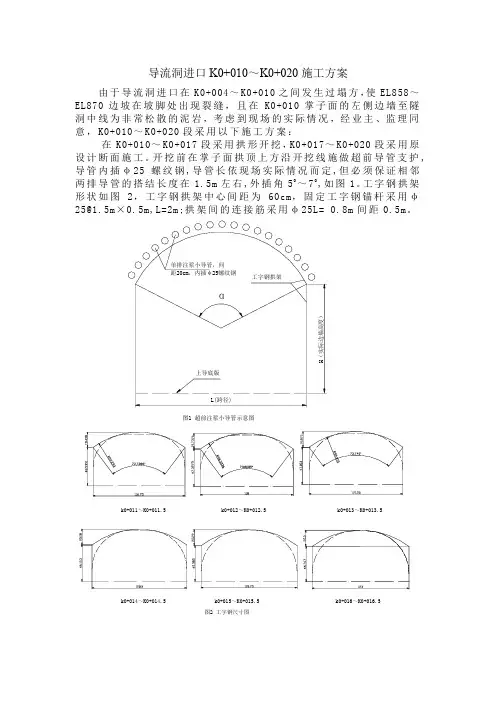

导流洞进口K0+010～K0+020施工方案
由于导流洞进口在K0+004～K0+010之间发生过塌方，使EL858～EL870边坡在坡脚处出现裂缝，且在K0+010掌子面的左侧边墙至隧洞中线为非常松散的泥岩，考虑到现场的实际情况，经业主、监理同意，K0+010～K0+020段采用以下施工方案：
在K0+010～K0+017段采用拱形开挖，K0+017～K0+020段采用原设计断面施工。

开挖前在掌子面拱顶上方沿开挖线施做超前导管支护,导管内插φ25螺纹钢,导管长依现场实际情况而定,但必须保证相邻两排导管的搭结长度在1.5m左右,外插角50～70,如图1。

工字钢拱架形状如图2，工字钢拱架中心间距为60cm，固定工字钢锚杆采用φ25@1.5m×0.5m,L=2m;拱架间的连接筋采用φ25L= 0.8m间距0.5m。

施工导流工程方案(3篇)

第1篇一、工程背景随着我国水利工程建设事业的不断发展，施工导流工程作为水利工程施工的重要组成部分，其方案设计直接关系到工程的安全、质量和进度。

本方案针对某水利工程项目，结合工程实际情况，制定合理的施工导流工程方案。

二、工程概况本工程位于我国某地区，属于中型水利工程。

工程主要包括大坝、溢洪道、引水隧洞等建筑物。

工程总库容为XXX万立方米，设计洪水标准为XX年一遇，施工导流标准为XX年一遇。

三、施工导流工程方案1. 导流方式根据工程特点和施工条件，本工程采用河床内导流方式，具体分为以下两个阶段：（1）初期导流：在施工准备阶段，采用临时导流隧洞进行导流，隧洞断面尺寸为X×X米，进口高程为XX米，出口高程为XX米。

（2）后期导流：在主体工程施工过程中，采用永久导流隧洞进行导流，隧洞断面尺寸为X×X米，进口高程为XX米，出口高程为XX米。

2. 导流建筑物（1）临时导流隧洞：隧洞采用全断面开挖，洞身采用钢筋混凝土衬砌，衬砌厚度为XX厘米。

隧洞进出口采用浆砌石护坡，防止水流冲刷。

（2）永久导流隧洞：隧洞采用全断面开挖，洞身采用钢筋混凝土衬砌，衬砌厚度为XX厘米。

隧洞进出口采用浆砌石护坡，防止水流冲刷。

3. 导流泄水建筑物（1）临时导流泄水建筑物：在施工准备阶段，采用临时导流明渠进行泄水，明渠宽度为X米，深度为X米。

（2）永久导流泄水建筑物：在主体工程施工过程中，采用永久导流明渠进行泄水，明渠宽度为X米，深度为X米。

4. 导流标准根据工程特点和施工条件，本工程导流标准为XX年一遇，设计流量为XX立方米/秒。

四、施工导流措施1. 导流施工期间，加强导流建筑物的观测，确保导流安全。

2. 定期清理导流隧洞和明渠，防止淤积，确保导流效果。

3. 施工过程中，加强导流泄水建筑物的检查和维护，确保泄水通畅。

4. 加强导流施工期间的安全生产管理，确保施工人员生命安全。

五、结论本施工导流工程方案充分考虑了工程实际情况，合理选择了导流方式和导流建筑物，确保了导流工程的安全、质量和进度。

2014-002号导流洞施工专项方案

施工技术方案申报表（川工局[2014]技案002号）合同名称：水洛河固滴水电站首部枢纽工程合同编号：SLH-GD-CⅡ-2013-001 承包人：四川省水利电力工程局说明：本表一式6 份，由承包人填写。

监理机构审签后，随同审批意见，承包人、设代机构各1份，监理机构、发包人各2份。

水洛河固滴水电站首部枢纽工程(合同编号：SLH-GD-CⅡ-2013-001)川水铁军导流洞施工专项方案批准：毛伟审核：曹军校核：张显军编制：郑中华施工单位：四川省水利电力工程局水洛河固滴电站工程项目经理部日期：二〇一四年一月十四日一、概述1.1 工程概述导流隧洞布置于右岸，主要由进口段、洞身段和出口段组成，为有压隧洞，洞长307.53m，断面型式为城门洞型，过水断面尺寸为4.5×5m（宽×高），A型断面衬砌60cm 厚C20钢筋混凝土，B型断面衬砌40cm厚C20钢筋混凝土。

隧洞进口明渠长8.5m，出口明渠段长20.7m。

合同工期计划于2014年5月底，导流隧洞完工，具备过水条件。

1.2 工程地质沿洞线地表高程2322～2377m，隧洞最大埋深68m，总体埋深较浅。

隧洞穿越地层有三叠系曲嘎寺组第二段（T3q2）灰色似厚层玄武岩，发育有两条小断层fb1及fb2，因埋深浅而受风化影响，导流洞区裂隙总体较为发育。

导流洞洞身段处于地下水位变幅带附近。

1.3 工程主要工程量导流洞施工主要包括开挖、支护、钻孔、灌浆、衬砌、封堵等，其主要工程量见表1-1。

表1-1 导流洞主要工程量表导流洞施工拟采取导流洞进出口工作面双向施工，进口工作面控制：0+000～0+130，出口工作面控制：0+130～0+307.53，两个工作面同时施工。

2.1 施工道路布置在大坝下游约157m处右岸梯级公路修建临时道路至河床，再沿河床向导流洞进、出口各修建一条道路，作为导流洞开挖出渣和砼浇筑的主要施工道路。

2.2 洞内辅助设施布置照明：采用低压防爆照明灯具、线路沿洞身布设。

导流隧洞进口段施工方案

2）锚索安装
人工缓慢将锚索放入孔内，用钢卷尺量出孔外露出的钢绞线长度，计算孔内锚索长度（允许误差50mm），确保锚固长度。
3）立锚墩
锚墩采用混凝土整体浇筑，可与注浆同时进行，如锚索与竖梁箍筋相干扰，可局部调整箍筋的间距。砼浇筑时在锚孔周围钢筋较密集部位仔细振捣，保证质量。
装药结构
连续装药
不偶合间隔装药
线装药密度
/
200~350g/m
距预裂面距离
/
1m
炸药单耗
0.4kg/m3
/
钻孔排距
2.5m
0.8m
梯段高度
6m
/
钻孔角度
75º
与边坡坡度相同
超钻深度
0.5m
不小于1m
堵塞长度
0.8m
0.3m
起爆网络
空间顺序微差起爆网络
2、保护层开挖爆破设计
为保证底板建基面的完整性，底板预留足够的保护层。保护层开挖采用手风钻钻孔，光面爆破法施工。
导流泄洪输水隧洞工程进出口段
专项施工方案
第1章
本工程主要包括导流泄洪输水洞进出口洞脸及出口消力池土石方明挖、边坡支护排水工程和隧洞锁口。泄洪输水隧洞进口底板高程为1083.30m,泄洪输水隧洞进口洞脸分3级，坡度1:0.75，马道宽2m，采用锚杆挂网喷C20混凝土支护，混凝土厚80mm。导流隧洞进口底板高程1067.50m，导流隧洞进口洞脸分2级，坡度1:0.75，马道宽2m，采用锚杆挂网喷C20混凝土支护，混凝土厚100mm。泄洪输水隧洞出口底板高程1063.968m，其洞脸分4级，每级高15m，坡度1:0.75，第二级边坡采用预应力锚索和挂网喷C20混凝土支护，混凝土厚120mm,其余采用锚杆挂网喷C20混凝土支护，混凝土厚120mm。

导流洞施工方案

1 工程概况导流隧洞位于右岸单薄山体中部，隧洞全长118.90m（其中隧洞段长约84.2m），进口高程763.0m，出口高程758.0m，为无压隧洞，断面为城门洞型，开挖断面直径6m×6m，衬砌后断面直径5m×5m。

导流隧洞施工内容包括开挖、支护和衬砌。

隧洞进口为切向坡，地形坡度40º-50º，覆盖层厚0.5m-3m，为砂卵石、坡积粘土及岸坡崩塌块石混杂堆积。

强风化厚度2m-3m，自然边坡及开挖边坡均属稳定。

出口为切向坡，地形坡度30°-40°，覆盖层厚2m-4.5m，为残坡积粘土夹块石。

强风化厚度7m-10m，自然边坡基本稳定，开挖边坡稳定性差，需护坡处理并强支护进洞。

洞室围岩为T2b1灰色薄至中厚层钙质石英砂岩与泥岩不等厚互层，最大埋深43m，洞线与岩层走向夹角0º-30º，属层状、互层结构，以Ⅲ类围岩为主Ⅳ、Ⅴ类围岩分布于进出口段（约占43%），总体具备成洞条件。

围岩透水性小，施工中不存在地下水干扰。

隧洞出口覆盖层及强风化深度较大，必须加强洞脸边坡支护后方宜洞挖。

河床基岩抗冲刷能力差，需适当进行抗冲刷保护。

导流隧洞施工工程量表本工程计划不迟于2003年11月15日开工，2003年12月1日洞挖开始，2004年2月15日导流洞必须具备通水条件。

2施工组织和管理机构项目经理部决策层由项目经理、现场经理、项目副经理和项目总工程师组成，项目经理部管理层由技术安监部、质量部、合同部、综合办公室、财务室、物资供应室组成。

技术安监部下设一个测量队，负责工程的施工技术措施、施工进度计划的编制和临时设施的设计等技术工作，对现场施工进行指导和控制；以及对整个工程安全技术组织编制、交底、检查监督和控制，负责制定环保和文明施工措施，并监督实施等。

质量部负责工程的质量控制实施统一管理。

合同部负责工程施工计划统计及结算帐单的编制、项目的成本管理和合同管理、报表的编制等。

导流洞安全施工专项方案

导流泄洪供水洞工程有压段石方工程施工安全专项方案编制：审核：批准：目录导流泄洪供水洞工程 (1)有压段石方工程施工安全专项方案 (1)一、工程概况： (1)二、隧洞施工安全措施 (1)2.1、一般要求 (1)2.2．开挖、凿孔及爆破 (1)2.3爆破 (1)2.4.洞内运输 (2)2.5.支护 (3)2.6.通风及防尘 (4)2.7照明、排水及防火 (4)2.7.1照明 (4)2.7.2排水 (5)2.7.3防火 (5)2.8.其它防治 (5)三、隧洞施工危险源辨识及安全措施 (6)3.1、隧洞施工主要危险源 (6)3.2、隧洞施工现场危险源安全措施 (7)四、隧洞洞身开挖施工方法 (9)五、安保体系及保证措施 (9)一、工程概况：二、隧洞施工安全措施2.1、一般要求（1）施工场地应作出详细的部署和安置，出碴、进料及材料堆放场地应妥善布置，弃碴场地应设置在不堵塞河流、不污染环境、不毁坏其它没有圈占的地段。

对风、水、电等设施作出统一安排，并在进洞前基本完成。

（2）进洞前应先作好洞口工程，稳定好洞口的边坡和仰坡，作出边沟等排水设施，确保地表水不致危及隧洞的施工安全。

（3）隧洞施工的各班组间，应建立完善的交接班制度，并将施工、安全等情况记载于交接班的记录簿内，工地值班负责人应认真检查交接班情况。

（4）所有进入隧洞洞内的人员，必须按规定配带安全防护用品，遵章守纪，听从指挥。

（5）遇有不良地质地段施工时，应按照先治水、短开挖、弱爆破、强支护、早衬砌的原则稳步前进。

如设计文件中指明有不良地质情况时，必要时应进行超前钻孔，探明情况，采取预防措施。

2.2．开挖、凿孔及爆破（1）开挖人员到达工作地点时，应首先检查工作面是否处于安全状态,并检查支护是否牢固，顶板和两帮是否稳定,如有松动的石、土块或裂缝应先予以清除或支护。

（2）站在碴堆上作业时，应注意碴堆的稳定，防止滑坍伤人。

（3）风钻钻眼时，应先检查机身、螺栓、卡套、弹簧和支架是否正常完好；管子接头是否牢固，有无漏风；钻杆有无不直、带伤以及钻孔堵塞现象；湿式凿岩机的供水是否正常；干式凿岩机的捕尘设施是否良好。

导流隧洞专项施工方案

导流隧洞专项施工方案一、设计概况导流隧洞位于大坝左岸，洞身总长242m，其中从出口至进口段176m为直段，与后期放水洞兼顾并用即为放水洞中后段。

导流洞前段为圆弧段全长65m，其中25m需要衬砌，其余为后期封堵。

导流洞衬砌总长201米。

导流隧洞呈城门洞型，断面尺寸为2.5×3.75m（宽×高，净高1.25m），施工期导流流量14.70m3/S；导流隧洞进口底高程为1060.00m、出口底高程为1054.25m；进口衔接段长4m，安设钢闸门尺寸为2×2.5m（宽×高）；出口设消水池段2.5×10.52m（宽×长），i=1／200。

导流隧洞洞身衬砌为C25F100W8钢筋砼，断面厚40㎝，i=1／40，每10m为一衬砌段，设伸缩缝，缝宽2㎝，临水面下20㎝,用651型橡胶止水带止水，缝内夹聚乙烯闭孔泡沫板厚2㎝。

临水面下2㎝用聚硫密封胶封闭；衬砌段按10m分格约21段，其中直段为18段、圆弧段为3段。

衬砌时在顶拱1200范围内设三排¢60UPVC 回填灌浆管纵向排距2.5m。

顶拱600范围内设两排¢50排水孔，纵向排水孔孔距为2m，呈梅花型布置，入围岩2.0m。

断面钢筋采用Φ16、Φ12二级钢筋（HRB335），钢筋搭接采用焊接（单面焊不小于10d,双面焊不小于5d）；钢筋保护层厚度均为50㎜。

二、施工方案洞身衬砌在横断面上分三次成型，即先浇筑底板，再浇筑30㎝高矮边墙，然后利用台车模具及拼装组合模具浇筑拱顶及上部侧墙整体段。

导流洞直段176m采用加工定型台车模具，从出口段开始逐步浇筑完成。

台车长度按设计分块长度配套即台车长10m，用工字钢与钢模板焊接定型，然后利用铺设导轨逐段浇筑。

导流洞进口圆弧段25m（导0+000～导0+025）采用定型工字钢组合木模板逐段浇筑，工字钢主带、肋，间距70cm,用厚度4.0cm模板拼装。

导流隧洞施工方案

导流隧洞施工方案1、导流隧洞1）、进出口开挖采用反铲结合人工开挖洞口覆盖层，对进出口永久边坡的建基面，按设计开挖线采用手风钻造孔，自上而下分层爆破开挖，并采用光面爆破技术。

开挖边坡强风化为1：1，弱风化为1：0.5，底部建基面预留1.5m的保护层，边坡视地质情况采用随机锚杆喷砼支护。

弃碴采用1m3挖掘机装5t自卸汽车运到弃碴场出碴。

洞口上方设1m宽马道，外侧采用浆砌石结构挡碴墙，做好洞口周边排水沟等防护设施。

为确保洞口施工时不受来水影响，过洞口施工道路（路顶高程约221m）为导流洞临时挡水围堰，待导流洞施工结束后挖除并搭建临时过洞口栈桥，供开挖出碴及上下游围堰施工通道。

2）、洞身开挖洞身开挖采用全断面一次掘进的方式，钻车造孔，光面爆破，考虑到导流洞工期较紧，为保证施工进度，拟采用从进出口两个工作面同时掘进的方式开挖，具体施工程序和施工方法如下：（1）、循环进尺：有效循环进尺初定为2.0m。

（2）、钻孔工艺：采用CMJ-17型钻车造孔，钻车的二臂全液压型，电驱动，总功率45KW，钻孔直径Ф=42mm。

1）布孔a.掏槽孔：根据造孔工艺和围岩岩性特点，导流洞开挖采用四空孔十字型直眼掏槽方法。

b.扩邦孔：扩邦孔的孔间距初定80cm，最小抵抗线为75cm。

c.光爆孔（周边孔）现场布孔根据围岸的实际情况，并在生产性实验中加以调整，达到最佳光爆效果，初定光爆孔的孔间距60cm。

布孔如下页图所示：2）装药隧洞掘进采用φ32抗水硝铵炸药，光面爆破用Ф25光爆药卷，空气间隔装药，各孔装药系数：掏槽孔：λ=0.70扩邦孔：λ=0.65光爆孔：λ=0.55导流洞开挖布孔示意图3）起爆：采用非电雷管即塑料导管起爆，选用的非电雷管段别为1-10段。

实际起爆段位根据布孔总圈数确定。

4）洞内通风排烟本工程根据一次起爆药量约40kg ，所形成的烟雾、粉尘在20分钟排除的标准校核，选用进出口各一台30KW 的压入式通风机，配选φ600m 的橡胶风筒。

导流洞钻孔灌浆工程施工方案及技术措施

导流洞钻孔灌浆工程施工方案及技术措施1.1概述1.1.1施工项目及工程量本标段钻孔和灌浆工程为本合同施工图纸所示各建筑物的钻孔和灌浆，主要包括导流洞进口引渠排水孔、导流洞进水塔固结灌浆、导流洞洞身固结灌浆、回填灌浆等。

工作内容有：（1）钻孔：包括勘探孔、灌浆孔、检查孔和排水孔的钻孔，以及为钻孔和灌浆工程所需进行的钻取岩芯和试验、钻孔冲洗、压水试验、灌浆前孔口加塞保护等钻孔作业。

（2）灌浆：水泥灌浆。

水泥灌浆包括固结灌浆、回填灌浆。

具体工程量见表10-1。

1.1.2主要工程地质条件导流洞沿线地层岩性为玄武岩、安山岩和覆盖层。

导流洞进口引渠段表层覆盖有崩坡积物和河床冲洪积砂砾石层，其他洞段基岩裸露，零星分布有坡积物和冲洪积物。

导流洞沿线构造简单，沿线仅出露断层f7、f9。

导流洞进口位置基岩为安山岩，在高程910m以下覆盖坡积层，根据物探资料，坡积层厚约0～9m，进口边坡高约20m，由强风化卸荷岩体组成，现状边坡稳定。

导流洞出口位置基岩为玄武岩，高程904m以下覆盖0～3m厚的坡积层，出口边坡高约10m，由强风化卸荷岩体组成，现状边坡稳定。

1.2施工布置1.2.1施工区域的划分根据本标段的特点，将施工区域钻孔灌浆施工进行区域划分。

拟定分为1个施工区。

1.2.2施工道路和计划根据施工现场混凝土支护及衬砌进展情况，沿用开挖及衬砌施工已形成的施工道路。

施工进度计划详见第六章施工总进度计划。

1.2.3风、水、电的布置施工用风使用开挖时的供风管道，用DN50管接入钻孔工作面。

施工用水使用施工总布置中的供水系统，用DN50钢管接至各施工现场。

施工用电采用开挖、混凝土浇筑所形成的系统；从各变压器的低压端接至工作面。

洞内动力线与照明线分开布置。

1.2.4灌浆系统根据工程进展情况，在导流隧洞洞口布置一座集中制浆站，按工作面情况在不影响施工运输处可灵活布置。

集中制浆站内布置ZJ-400高速制浆机1台，BW250/50高压灌浆泵1台，200L立式灰浆搅拌机1台。

导流隧洞工程施工组织设计方案

大溪水库除险加固导流隧洞工程施工方案一、导流隧洞工程概述导流隧洞位于第一溢洪道与第二溢洪道之间，进口高程为110m,出口高程为109.05m，洞室为马蹄形（原城门形）,洞长95m，纵坡1/100。

导流洞平面示意图隧洞进出口段各20m洞身内壁在开挖时喷混凝土支护，以增强隧洞的稳定性，其余部分仅对局部可能不稳的岩体加锚杆，洞脸作喷混凝土处理，以防岩体风化过快而影响稳定性。

隧洞完成导流任务后，在进口段用微膨胀混凝土封堵，长度30m, 隧洞进口用锚筋、挂钢筋网现浇混凝土面板，以加强封堵效果。

主要工程量表二、隧洞石方明挖施工（1）隧洞的明挖出口石方采用松动控制爆破，洞脸边坡预留保护层，采用手风钻钻孔，松动爆破。

洞外明挖石渣，用于铺设隧洞出洞口的施工道路洞，多余石渣利用挖掘机配合自卸汽车运往指定弃土场。

（2）洞脸支护洞脸开挖前，在洞脸边线外10-20cm处开挖一条30cm宽的截水沟；隧洞明挖完成以后，立即进行洞脸锚喷支护，对岩石进行封闭。

三、隧洞掘进方案隧洞掘进采用上下台阶开挖，进尺循环即炮孔深度1.0m，采用楔形式挖槽，孔深1.2m，底部预留工作平台，作为隧洞出渣和材料、设备运送的道路。

人工装碴、时风三轮自卸车洞内运送石渣到洞外，洞外采用反铲挖掘机配自卸汽车进行，出渣料运往材料堆放场地及进场施工道路、整平，便于材料的堆放、运输。

场地和道路铺设完毕后，多余石渣利用挖掘机配合自卸汽车运往指定弃土场。

开挖后尽快进行锚喷支护，以保护围岩稳定。

为了加快施工进度，我部将采取在隧洞进出口端同时掘进的方法对导流隧洞的进行开挖。

于2009年11月3日隧洞开挖设备进场开工后，先铺设第一溢洪道进出口段部位导流隧洞开挖的施工道路，专业爆破施工相关技术人员及设备到位，配备施工测量人员测定导流隧洞开挖的轴线及高程。

同时进行导流隧洞开挖的专项爆破试验，再根据爆破试验参数及相关设计方案对大坝进行进出口段双向掘进的方式开挖以保证施工进度。

导流洞典型施工方案

目录1. 概况 (4)1.1 工程概况 (4)1.1.1 枢纽概况 (4)1.1.2 导流洞概况 (4)1.1.3 主要开挖与支护工程量 (5)2. 施工布置 (5)2.1 场内施工道路 (5)2.2 施工供风 (5)2.3 施工通风 (5)2.4 供水和排水 (6)2.4.1 施工供水 (6)2.4.2 施工排水 (6)2.5 施工供电 (6)2.6 施工照明 (6)2.7 施工导流 (7)3. 导流洞洞挖施工方案 (7)3.1 施工程序安排 (10)3.2 导流洞洞挖施工分层 (11)3.3 爆破试验 .................................................................... 错误!未定义书签。

3.4 导流洞开挖及支护施工工艺流程 (11)3.4.1 导流洞第一层开挖支护施工工艺 (11)3.4.2 隧洞开挖主要工艺作业措施 (12)3.4.3 喷混凝土和钢筋网喷射混凝土施工工艺 (13)3.4.4 钢支撑施工 (13)4. 安全监测.......................................................................... 错误!未定义书签。

4.1 设计目的 .................................................................... 错误!未定义书签。

4.2 施工依据 .................................................................... 错误!未定义书签。

4.3 安全监测人员 ............................................................. 错误!未定义书签。

4.4 参考控制原则 ............................................................. 错误!未定义书签。

导流洞开挖施工方案2

导流洞开挖施工方案（02）一、项目背景及目标这次导流洞开挖项目位于我国某大型水利枢纽工程，工程总投资数十亿，旨在提高水资源利用率，保障区域水资源安全。

我们的目标是确保导流洞开挖工程按照设计方案顺利进行，保证施工安全和质量。

二、施工前期准备1.人员组织：组建一支经验丰富的施工队伍，明确各成员职责，确保施工过程中沟通顺畅。

2.设备准备：检查挖掘机、装载机、推土机等设备，确保其正常运行。

同时，提前准备混凝土搅拌站、模板、脚手架等材料。

3.技术准备：熟悉施工图纸，了解导流洞的结构、尺寸、深度等参数，制定合理的施工方案。

4.现场调查：了解施工现场地形地貌、地质条件，评估施工难度和风险。

三、施工过程1.导流洞进口段施工（1）采用明挖法进行施工，先进行表土剥离，然后挖掘机、装载机配合进行石方开挖。

（2）根据设计要求，对洞口段进行加固处理，确保施工安全。

（3）洞口段开挖完成后，进行初期支护，防止洞口段坍塌。

2.导流洞主体施工（1）采用钻爆法进行石方开挖，严格控制爆破参数，减少爆破对周边环境的影响。

（2）根据地质条件，适时调整施工方案，确保施工进度和质量。

（3）在开挖过程中，加强对洞内空气质量、水位等参数的监测，确保施工安全。

3.导流洞出口段施工（1）出口段施工方法与进口段相同，注意加强初期支护。

（2）施工过程中，密切关注地质变化，及时发现并处理安全隐患。

四、施工安全及环保措施1.安全措施（1）加强施工现场安全管理，制定完善的安全生产规章制度。

（2）对施工人员进行安全培训，提高安全意识。

（3）定期检查施工现场，确保安全设施正常运行。

2.环保措施（1）合理利用施工废料，减少环境污染。

（2）加强对施工现场的绿化工作，减少扬尘污染。

（3）加强对周边生态环境的保护，确保施工对环境的影响降到最低。

五、施工进度及验收1.施工进度：根据工程总体进度要求，合理安排施工计划，确保工程按时完成。

2.验收：施工完成后，组织专家进行验收，确保工程质量符合设计要求。

导流洞洞室开挖施工方案

2#导流洞洞身上游段开挖支护施工方案目录一、工程概况 (3)1.1工程范围 (3)1.2概述 (3)1.3洞身开挖施工控制性节点工期 (3)二、地质条件 (3)三、主要工程量 (4)四、引用标准 (5)五、施工布置 (6)5.1、施工道路 (6)5.2、洞内施工供电 (6)5.3、洞内施工供水与排水 (7)5.4、洞内施工供风 (8)5.5、洞内通风及排尘 (8)六、爆破试验 (9)七、1#导流洞上游段洞身开挖施工方案 (10)7.1、导流洞洞身开挖措施 (10)7.1.1导流洞洞身上层开挖 (10)7.2.2导流洞洞身中下层开挖 (10)八、1#导流洞开挖施工工艺流程 (18)8.1、Ⅱ～Ⅲ类围岩段开挖工艺流程 (18)8.2、Ⅳ～Ⅴ类围岩和不良地质段开挖工艺流程 (22)九、特殊洞段的开挖支护措施 (23)9.1、导流洞进口 (24)9.2、施工支洞与主洞交叉段 (25)9.3、不良地质段 (25)9.4、塌方处理应急措施 (28)十、1#导流洞洞身开挖施工进度 (29)十一、施工期监测措施 (29)十二、质量控制要点及措施 (31)12.1、质量控制要点 (31)12.2、质量控制措施 (32)十三、安全控制重点及措施 (33)13.1、安全防范重点 (33)13.2、安全重点防范措施 (33)十四、劳动力及机械设备配置计划 (35)14.1、劳动力配置计划 (35)14.2、设备配置计划 (35)2#导流洞洞身上游段开挖支护施工方案一、工程概况1.1工程范围2#导流洞洞身上游段开挖支护施工工作内容包括准备工作、洞线测量、施工期排水、照明和通风、钻孔爆破、支护施工、围岩监测、塌方处理、完工验收前的维护，以及将开挖石渣运至指定地区堆存和废渣处理等工作。

1.2概述导流隧洞布置在左岸，靠河道侧为1#导流隧洞，靠山体侧为2#导流隧洞。

1#导流隧洞上游段全长427.19m，平均设计底坡为0.61%，进口高程为3368.50m；2#导流隧洞上游段全长536.54m，平均设计底坡为0.50%，出口高程为3363.00m。

导流洞施工组织设计方案

第一章施工总说明1.1 工程概况**水库工程位于重庆市*县境内，地处长江三峡区段小流域的二级支流桃溪河上游，坝址至*县县城47Km，距重庆市的公路里程为350Km。

**水库是以农业灌溉和城镇供水为主，兼有发电效益，并为妥善安置三峡水库移民提供有利条件的综合利用工程，水库正常蓄水位450.00m，总库容为1.042亿m3，属多年调节水库。

工程规模为Ⅱ等大（2）型，分枢纽和灌区两大部分，枢纽由面板堆石坝、溢洪道、排砂放空洞、引水道和装机6MW的坝后电站组成；灌区由1条总干渠、2条分干渠、6条支渠和装机9MW的跌水电站组成。

主洞由上游进口段、洞身段、下游出口段等组成，导流洞全长702.119m，其中进口段34.094m，洞身段652.180m，出口段16.206m，导流洞断面为城门洞型，洞身采用钢筋混凝土衬砌，衬砌厚度30～50cm，衬砌后的过流断面为3m×4m（宽×高）。

导流洞进口底板高程为361.00m，出口底板高程350.00m。

1.2 水文气象及地形地质1.2.1 水文气象（1）水文坝址控制流域面积235.8km2，坝址多年平均流量5.28m3/s，多年平均径流量为1.66亿m3；经历史调查推测坝址最大洪峰流量为1480m3/s，每年4～10月为汛期，11月～次年3月为枯水季节，主汛期为6～8月份。

（2）气象多年平均降雨量：1404.9mm多年平均气温：18.6℃极端最低气温：-4.5℃极端最高气温：42.0℃多年平均蒸发量：1141.3mm实测最大风速：24m/s多年平均风速：0.8m/s多年平均雨日见表1-1.表1-1多年平均雨日表单位：天1.2.2 地形、地质条件**水库工程坝址位于桃溪河的小河滩，该处河道呈“S”形，河谷呈不对称“V”型横向谷，两岸山体完整、雄伟，岸坡左陡右缓，左岸呈一陡岩状，坡角为60°～70°，右岸地形稍缓，坡角为30°～50°，部分地段分布有残、坡积物及崩积物，河谷宽约50m，常水位355～362m，水面宽10～20m。

导流洞封堵施工方案

导流洞封堵施工方案、工程概况导流隧洞：导流隧洞工程已于年月底建成完工。

导流洞于年月日顺利导流，至今运行良好。

导流隧洞设计导流时段为月～月，导流流量为。

导流隧洞布置于左岸，进口底板高程，出口底板高程，隧洞长，断面型状为城门洞型，净断面尺寸宽高为，导流洞进口未设计封堵闸门。

目前泄洪闸及厂房基坑内施工项目已经全部完成，根据巨亭电站总进度计划，于年月日前上下游围堰拆除、泄洪闸过流，在～月份进行导流洞封堵。

根据设计联系单（巨亭施工），导流洞封堵围堰设计标准采用月份年一遇洪水标准，对应流量，（与年度工程度汛报告设计标准不符）上游围堰设计顶高程，下游围堰设计顶高，上、下游均采用土石围堰形式（导流洞封堵上下游围堰典型断面图见附图）。

目前河床流量为左右，导流洞进口水位、下游水位。

、编制依据（）依据湖南设计院导流洞封堵图纸（～）；（）月日在业主汉中公司总部召开的会议精神：导流洞封堵段不再扩挖，封堵段加长至，分临时封堵段和永久封堵段；（）嘉陵江巨亭水电站厂房、厂房及附属工程施工招标投标文件、合同文件；（）水利水电工程施工组织设计规范（）；（）水工混凝土施工规范（）；（）水工混凝土钢筋施工规范（）；（）钢筋焊接及验收规范（）；（）水电水利工程模板施工规范（）；（）水工混凝土试验规程（）；（）水工建筑物水泥灌浆施工技术规范（）；（）嘉陵江巨亭水电站工程基岩帷幕灌浆和固结灌浆施工技术要求（、）、施工布置道路布置道路采用下游新建底线路（沿河路）作为进出导流洞的主干路；在导流洞出口围堰背水面需修建一条通往导流洞的道路。

导流洞封堵施工所有机械设备及材料均由该道路进入施工区域。

道路与导流洞出口围堰相接，高差，坡度约为，可满足施工机械及材料运输。

详见《导流洞封堵施工平面布置图》。

施工用电为了满足导流洞封堵施工和围堰拆除及撤退道路通行要求，在导流洞进出口各布置一台的镝灯夜晚进行大面积照明，同时在导流洞封堵工作面布置一台的镝灯进行工作面照明。
