CAD思考题-精选.pdf

合集下载

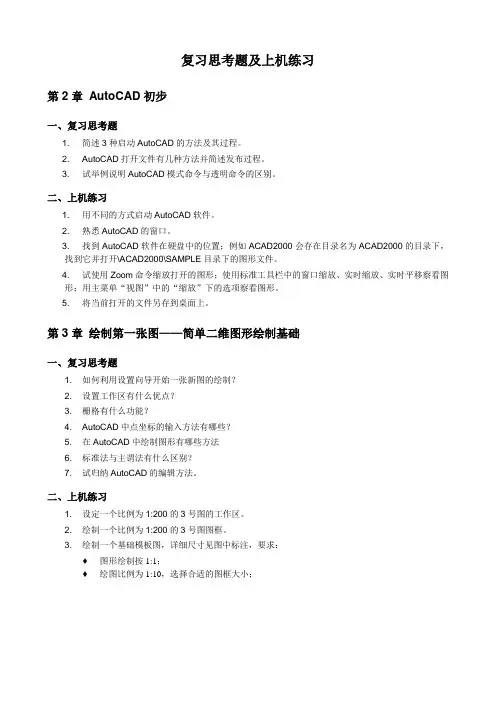

CAD复习思考题及上机练习

复习思考题及上机练习第2章AutoCAD初步一、复习思考题1. 简述3种启动AutoCAD的方法及其过程。

2. AutoCAD打开文件有几种方法并简述发布过程。

3. 试举例说明AutoCAD模式命令与透明命令的区别。

二、上机练习1. 用不同的方式启动AutoCAD软件。

2. 熟悉AutoCAD的窗口。

3. 找到AutoCAD软件在硬盘中的位置；例如ACAD2000会存在目录名为ACAD2000的目录下，找到它并打开\ACAD2000\SAMPLE目录下的图形文件。

4. 试使用Zoom命令缩放打开的图形；使用标准工具栏中的窗口缩放、实时缩放、实时平移察看图形；用主菜单“视图”中的“缩放”下的选项察看图形。

5. 将当前打开的文件另存到桌面上。

第3章绘制第一张图——简单二维图形绘制基础一、复习思考题1. 如何利用设置向导开始一张新图的绘制？2. 设置工作区有什么优点？3. 栅格有什么功能？4. AutoCAD中点坐标的输入方法有哪些？5. 在AutoCAD中绘制图形有哪些方法6. 标准法与主谓法有什么区别？7. 试归纳AutoCAD的编辑方法。

二、上机练习1. 设定一个比例为1:200的3号图的工作区。

2. 绘制一个比例为1:200的3号图图框。

3. 绘制一个基础模板图，详细尺寸见图中标注，要求：♦图形绘制按1:1；♦绘图比例为1:10，选择合适的图框大小；第4章图形绘制进阶——绘制复杂二维图形一、复习思考题1. 偏移命令Offset能对那些对象进行操作？2. 删除对象的方法有那几种？3. 如何执行圆角命令Fillet操作而不修剪原对象？4. 如何修剪一条直线到它不相交的隐含边界上？5. 如何对齐绘制两个物体？二、上机练习1.图4-35柱基平面图2. 绘制如下总平面图：第5章构造卫生间设备库——图块的应用一、复习思考题1. 什么是块？使用块有什么好处？2. 在AutoCAD中，块是如何定义的？怎样将图块以一个图形文件（*．DWG）的方式保存起来？3. 定义块时指定插入基点有何作用？通常插入基点应在什么位置？4. 插入图块的方法有那几种？5. 插入图块时如何插入原图块的镜像图形？6. 如何将一幅图形置于另一幅图形中？插入图形文件时AutoCAD的默认插入基点是什么？其插入基点可以改变吗？如何改变？二、上机练习1. 将第四章上机练习第一题独立基础平面图定义成一个块，插入到基础平面图中。

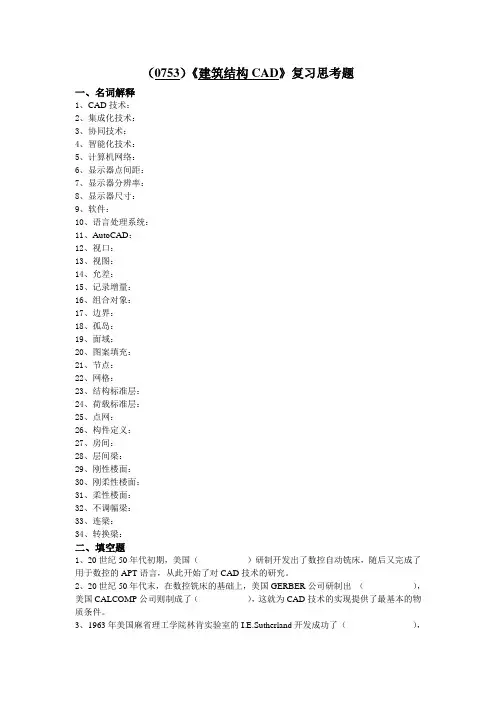

西南大学《建筑结构CAD》复习思考题及答案

（0753）《建筑结构CAD》复习思考题一、名词解释1、CAD技术：2、集成化技术：3、协同技术：4、智能化技术：5、计算机网络：6、显示器点间距：7、显示器分辨率：8、显示器尺寸：9、软件：10、语言处理系统：11、AutoCAD：12、视口：13、视图：14、允差：15、记录增量：16、组合对象：17、边界：18、孤岛：19、面域：20、图案填充：21、节点：22、网格：23、结构标准层：24、荷载标准层：25、点网：26、构件定义：27、房间：28、层间梁：29、刚性楼面：30、刚柔性楼面：31、柔性楼面：32、不调幅梁：33、连梁：34、转换梁：二、填空题1、20世纪50年代初期，美国（）研制开发出了数控自动铣床，随后又完成了用于数控的APT语言，从此开始了对CAD技术的研究。

2、20世纪50年代末，在数控铣床的基础上，美国GERBER公司研制出（），美国CALCOMP公司则制成了（），这就为CAD技术的实现提供了最基本的物质条件。

3、1963年美国麻省理工学院林肯实验室的I.E.Sutherland开发成功了（），标志着CAD技术的诞生。

4、1964年美国（）开发出DAC—1系统，并将它用于汽车设计，第一个实现了CAD技术在工程设计中的应用。

5、1981年（）推出第一台PC机，使得专业人员可以直接上微机操作。

6、80年代后期，具有图形前后处理功能的结构设计软件开始进入（）。

7、从用于（）发展到用于工程设计，标志着CAD技术进入了实用期。

8、当前计算机技术正以前所未有的速度飞跃发展，以（）为代表的硬件革命，为CAD技术的创新提供了更加强大的实现手段。

9、以（）等技术为代表的人—计算机交互理论和技术将渗透到土木工程领域的各个方面，使得传统的工作模式、表达形式、思维形式、管理方式都将出现革命化的变化。

10、国家质量技术监督局即将颁布的“（）” 中制定了CAD标准体系表，将成为我国建筑业CAD软件开发与应用的指导性标准，目前有关部分的标准正在制定之中。

《AutoCAD2019中文版基础与应用教程》》思考题答案

三、分析题
1．（1）交点（INT）（2）圆心（CEN）（3）中点（MID）（4）端点（END）
（5）象限点（QUA）（6）切点（TAN）
2.启动画直线命令，在端点提示下，按要求依次捕捉图中各特征点。
3.（见题目提示）
4.（见题目提示）
5.可设置“粗实线”、“虚线”、“细点画线”、“尺寸”等图层，并分别为其设置相应颜色、线型和线宽。
（3）用键盘上的箭头键移动光标按回车键取点；
（4）用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）；
（5）直接距离输入：先用光标拖拉出橡筋线确定方向，然后用键盘输入距离；
（6）使用过滤法得到点。
距离值的输入：一是用键盘在命令行中直接输入数值；二是在屏幕上点取两点，以两点的距离值定出所需数值。
（8）LEADER→（e）引线标注
（9）TOLERANCE→（f）形位公差标注
（10）QDIM→（g）快速标注
二、填空题
1.（1）DIMLINEAR（2）DIMALIGNED（3）DIMCONTINUE（4）DIMBASELINE
（5）DIMANGULAR（6）DIMDIAMETER（7）DIMRADIUS

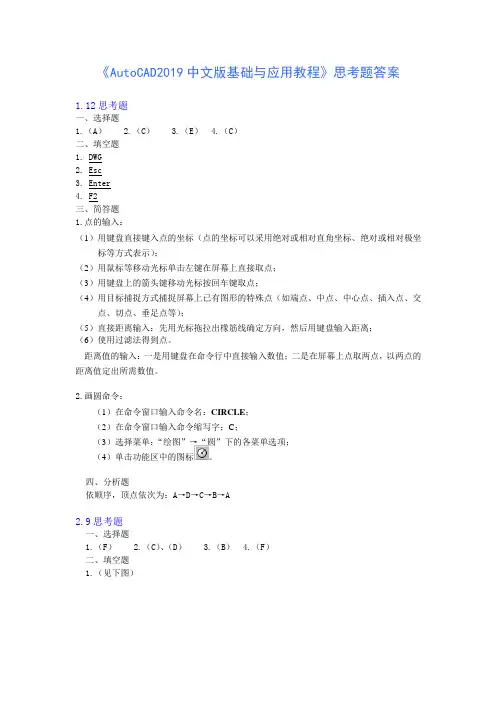

《AutoCAD2019中文版基础与应用教程》思考题答案
1.12思考题
一、选择题
1.（A） 2.（C） 3.（E） 4.（C）
二、填空题
1.DWG
2.Esc
3.Enter
4.F2
三、简答题
1.点的输入：
（1）用键盘直接键入点的坐标（点的坐标可以采用绝对或相对直角坐标、绝对或相对极坐标等方式表示）；
（2）用鼠标等移动光标单击左键在屏幕上直接取点；

CAD思考题

一．单选题1.用AutoCAD画完一幅图后，在保存该图形文件时用_________扩展名。

A.cfgB.dwfC.bmpD.dwg2.保存一个未命名的图形文件用_________命令。

A.File/SaveB.Save asC.OpenD.Qsave3.当用DASHED线型画线时，发现所画线看上去像实线，这时应该用_________来设置线型的比例因子。

A.LINETYPEB.LTYPEC.FACTORD.LTSCALE4.在Select objetcs操作中，欲选择最近输入的图元，应键入_________。

A.WB.PC.LD.ALL5.在执行FILLET命令时，应先设置_________。

A.圆弧半径RB.距离DC.角度值D.内部块Block6.用TEXT命令书写直径符号时应使用_________。

A.%%d Ｂ.％％p Ｃ.％％c D.％％u7.剪切图元实体需用_________命令。

Ａ.Trim Ｂ.Extend C.Stretch D.Chamfer8.在圆上捕捉圆心时，靶框应压在_________。

A.圆周上B.圆心C.圆外D.圆内9.当使用LINE命令封闭多边形时，最块的方法是_________。

A.输入C回车B.输入B回车C.输入PLOT回车D.输入DRAW回车10.AutoCAD中模板文件的扩展名是_________。

A.CFGB.DWGC.SHXD.DWT11.用CENTER线型画线后却发现所画的线看上去像实线，这时应通过用_________命令调整线型的比例因子来得到所需显示效果。

A.LINETYPEB.LTC.LTSCALED.FACTOR12.用_________命令可以设置图形界限。

A.SCALEB.EXTENDC.LIMITSYER13.用_________命令可以恢复最近一次被ERASE命令删除的图元A.UNDOB.UC.OOPSD.REDO14.CIRCLE命令中的TTR选项是指用_________方式画圆弧。

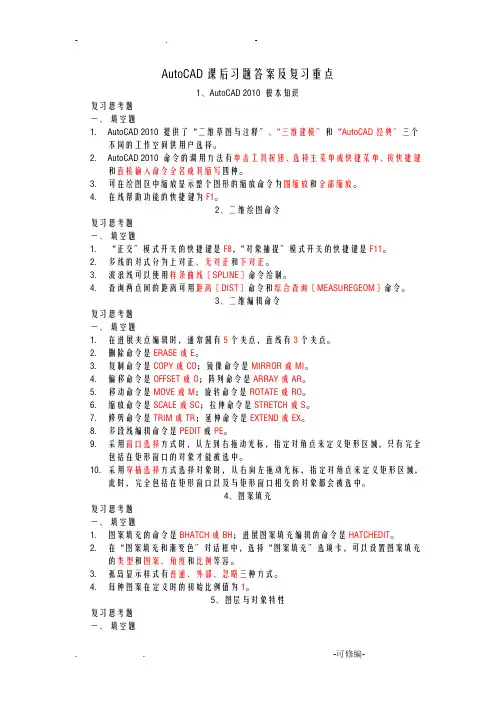

AutoCAD课后习题答案及复习重点

AutoCAD课后习题答案及复习重点1、AutoCAD 2010 根本知识复习思考题一、填空题1.AutoCAD 2010 提供了“二维草图与注释〞、“三维建模〞和“AutoCAD经典〞三个不同的工作空间供用户选择。

2.AutoCAD 2010 命令的调用方法有单击工具按钮、选择主菜单或快捷菜单、按快捷键和直接输入命令全名或其缩写四种。

3.可在绘图区中缩放显示整个图形的缩放命令为围缩放和全部缩放。

4.在线帮助功能的快捷键为F1。

2、二维绘图命令复习思考题一、填空题1.“正交〞模式开关的快捷键是F8，“对象捕捉〞模式开关的快捷键是F11。

2.多线的对式分为上对正、无对正和下对正。

3.波浪线可以使用样条曲线〔SPLINE〕命令绘制。

4.查询两点间的距离可用距离〔DIST〕命令和综合查询〔MEASUREGEOM〕命令。

3、二维编辑命令复习思考题一、填空题1.在进展夹点编辑时，通常圆有5个夹点，直线有3个夹点。

2.删除命令是ERASE或E。

3.复制命令是COPY或CO；镜像命令是MIRROR或MI。

4.偏移命令是OFFSET或O；阵列命令是ARRAY或AR。

5.移动命令是MOVE或M；旋转命令是ROTATE或RO。

6.缩放命令是SCALE或SC；拉伸命令是STRETCH或S。

7.修剪命令是TRIM或TR；延伸命令是EXTEND或EX。

8.多段线编辑命令是PEDIT或PE。

9.采用窗口选择方式时，从左到右拖动光标，指定对角点来定义矩形区域，只有完全包括在矩形窗口的对象才能被选中。

10.采用穿插选择方式选择对象时，从右向左拖动光标，指定对角点来定义矩形区域，此时，完全包括在矩形窗口以及与矩形窗口相交的对象都会被选中。

4、图案填充复习思考题一、填空题1.图案填充的命令是BHATCH或BH；进展图案填充编辑的命令是HATCHEDIT。

2.在“图案填充和渐变色〞对话框中，选择“图案填充〞选项卡，可以设置图案填充的类型和图案、角度和比例等容。

思考题答案

1.简述如何启动和关闭AutoCAD。

解答：启动AutoCAD2008：（1）选择操作系统【开始】菜单中的“AutoCAD 2008”软件包，并选择“AutoCAD 2008”；（2）双击桌面上的图标关闭AutoCAD2008：（1）在【标准】工具栏上点击【退出】图标（2）在【文件】菜单上单击【退出】子菜单（3）在命令行输入quit（或别名exit）2.什么是工具栏和菜单栏？如何定义工具栏？解答：工具栏是AutoCAD的重要的操作按钮，它包括了AutoCAD中所有的命令。

具体见1.2.3节；在标题栏下面的是菜单栏。

它提供了AutoCAD的所有的菜单文件，用户只要单击任一主菜单，便可以得到它的一系列的子菜单；用户可以根据自己的需要通过【视图】菜单中的【工具栏】进行子菜单定制，控制是否让它在屏幕上显示。

3.如何使用AutoCAD中提供的模板？解答：调用【新建】命令来创建新图形，系统显示如图所示的窗口，用户在该窗口中使用样板创建新图形。

4.如何利用AutoCAD提供的帮助信息来寻求帮助？解答：AutoCAD中提供了在线帮助功能，用户可随时调用AutoCAD的帮助文件来查询相关信息。

1．双向线有何作用？解答：构造线在机械制图中主要用作辅助线，以便精确绘图。

2．如何让AutoCAD 2008显示等分点和测量点？解答：在AutoCAD中，定义点的类型就可以显示等分点和测量点。

确定点的类型可通过以下两种途径：（1）打开【格式】菜单在其下拉菜单中点取【点样式…】项。

（2）在命令行提示下输入Ddptype命令。

3．进行区域填充时应该注意什么？解答：进行区域填充时如果用户指定的第三点的位置的不同，利用命令进行填充的区域也有所不同。

1．在Autocad中，思考一下是否可以对复合线执行剪切命令？解答：可以。

2．实现对象的复制的编辑命令有哪些？解答：对象复制、镜像复制、缩放复制、阵列复制、偏移复制、旋转复制、拖放复制。

3．对有一定宽度的多义线执行延伸命令后宽度会发生什么变化？如有变化，怎样变？解答：没有变化。

西南大学《CAD设计》复习思考题及答案

（0690）《计算机辅助设计》复习思考题1.画定距等分点2.绘制构造线、多线和多段线1).绘制构造线2). 绘制多线3).设置多线样式3.绘制椭圆4.画圆环5.编辑文字内容6.图案填充7．绘制阳台平面8．绘制基础剖面图9.用MIRROR命令镜像复制对象10.用TRIM命令修剪和延伸对象11.用“多线编辑工具”对话框编辑多线，如图所示。

12.绘制窗套立面图绘制台阶花池平面图13．绘制台阶花池平面图14．地面铺装图（0690）《计算机辅助设计》复习思考题答案1．画定距等分点(1) 功能在指定对象上，按给定线段的长度用点在分点处做标记或插入块。

(2) 调用菜单：绘图(D)→点(O)→定距等分(M)命令行： MEASURE(3) 格式命令：（输入命令）选择要定距等分的对象：（选择等分对象）指定线段长度或[块(B)]：（指定每段的长度值或块）指定第二点：（输入第二点的位置来确定等分线段的长度2．绘制构造线、多线和多段线1）绘制构造线(1) 功能绘制构造线。

(2) 调用菜单：绘图(D)→构造线(T)命令行：XLINE工具栏：(3) 格式命令：（输入命令）指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]：（指定一点或选项）指定通过点：（指定该线要通过的另一点）2）绘制多线设置多线样式(1) 功能设置平行多线样式。

(2) 调用菜单：格式(O)→多线样式(M)命令行：MLSTYLE(3) 格式命令：（输入命令）3）设置多线样式的步骤为：①从“格式（O）”菜单中选择“多线样式（M）”。

②在“多线样式”对话框中的“名称”栏中输入线型名称，例如输入“24墙”，再单击“添加”按钮。

③单击“加载”按钮。

④单击“元素特性”按钮。

⑤在“偏移”栏内输入新的偏移量，按“添加”按钮，再输入新的偏移量，再按“添加”按钮，设置几条多线，就输入几个偏移量。

默认设置偏移量为-0.5和0.5，可以删除它们。

⑥单击“确定”按钮，返回“多线样式”对话框。

CAD各章复习思考题(汇总)

CAD各章复习思考题(汇总)第1章：1、AutoCAD有哪两种窗口？如何进行切换？2、AutoCAD有哪几种菜单？3、屏幕菜单中四个“****”的作用是什么？如何从屏幕菜单的任一子页返回到屏幕菜单的根页？4、直接右击鼠标和按住Shift、ctrl键的同时再右击鼠标打开的快捷菜单是否相同？第2章：1、AutoCAD的命令有哪些执行方法？2、如何重复执行已执行过的命令？3、什么叫透明命令？4、如何进行图形的删除与恢复？5、熟记常用的几种数据格式的长度和角度类型。

6、如何撤销正在执行的命令？7、坐标如何表示？要求熟练掌握直角坐标与极坐标、绝对坐标与相对坐标的使用方法。

8、数值输入的基本要求有哪些？要求能够判断给出的数值的对错。

第3章：1、绘制矩形时，其中的标高与厚度如何使用？2、如何显示绘制的单点、多点和定数等分、定距等分等分出的点？3、单行文本与多行文本有什么区别？4、常用的特殊符号的控制码分别是什么？5、多线样式里对多线是如何定义的？多线中的每根平行线（元素）到中心线的距离是如何确定的？6、用PLINE命令绘制的连续多段线与用LINE命令绘制的连续直线段有什么区别？7、如何用鼠标进行缩放与平移操作？8、缩放命令zoom与比例命令scale的区别是什么？9、常用的只能在命令行执行的命令有哪些？第4章：1、图层的性质有哪些？2、图层特性中可以设置的项目有哪些？其中，能够指定给对象的颜色有哪些？3、如何才能显示线宽？4、线型比例因子有哪几种？它们的控制范围分别是什么？第5章：1、使用Window方式和Crossing方式选择对象的区别是什么？2、用什么选项可以从对象选择集中删除选定的图形对象？3、结束对象选择的方法有哪些？4、在文本镜像时，如果希望产生有特殊效果的反向书写文字，如何修改哪个系统变量的值？5、执行拉伸命令时，要求用什么方式选择待拉伸的图形对象？哪些对象可以拉伸变形？6、定义环形阵列对象数目和分布的方法有哪些？7、直线、圆弧段能否转换成多段线？8、如何使用圆角或倒角命令使两条明显可以相交的直线延长相交并准确地结束于该相交点。

CAD思考题

让知识带有温度。

CAD思考题1.工程图纸基本幅面尺寸有哪几种？1.工程图样的基本线型有哪种？1.工程图样上的线宽主要有哪几种？1.工程图样上的线宽比例普通为多少？1.工程图样上的字体普通用什么？1.工程图样上的比例普通有哪几种？1.图样上的尺寸由哪几部分组成？1.平面图形的尺寸分哪两种？1.程上常用的投影法分成哪两类？有什么特点？1.工程上常用的投影图有哪些？1.三视图中，三个投影图的关系如何？1.什么是截交线？1.什么是相贯线？1.按照投射方向与轴测投影面的相对位置，轴测图分哪两类？1.轴测图的两个主要参数是什么？其含义是什么？1.六个基本视图指哪些？1.什么是.剖面图？1.剖面图中的图线怎样使用？1.剖面图的种类有哪些？1.常见的剖切办法有哪些？1.什么是断面图？1.按照断面图布置位置的不同，断面图分哪几类？1.剖面图和断面图有什么区分？2.房屋建造的基本表达形式有哪几种图？2.什么是平面图？2.什么是立面图？2.什么是剖面图？2.按照建造物入口或造型特征立面图分哪几种？2.按建造物的朝向立面图分哪几类？2.什么是建造详图？2.定位轴线如何绘制和编号？第1页/共3页千里之行，始于足下2.怎样对建造平面图的横向、纵向定位轴线编号？2.附加定位轴线的的标注办法是什么？2.标高以什么为单位？2.常见标高有哪几种？2.相对标高为零点的含义是什么？2.详图索引符号的标注办法如何。

2.房屋施工图根据专业工种的不同，分哪几类。

2.建造施工图的种类有哪些？2.识读建造施工图应注重哪些问题？2.建造施工图的编排挨次是什么？2.建造总平面图的比例、标高有什么特点？2.“开间”、“进深”的含义是什么？2.建造平面图中的尺寸分成哪几部分？2.为了便于读图和施工，建造平面图的外部尺寸普通标注哪三道尺寸？2.在建造平面图中，门窗的，所标注的门窗尺寸有什么特点？2.建造平面图、立面图、剖面图常用的比例、单位是什么？2.设备施工图的种类有哪些？2.建造电气工程包括哪些内容？2.智能楼宇弱电系统工程图包括哪内容？2.设计施工总说明主要包括哪些内容？2.智能楼宇弱电系统工程图中比较重要的图样是什么？2.智能楼宇弱电系统平面图的作用是什么？2.智能楼宇弱电系统图的作用是什么？1．AutoCAD的应用领域有哪些？2．AutoCAD中如何设置作图区域的色彩、十字光标的大小、曲线显示精度、命令行大小、自动保存时光？3．调用AutoCAD中命令的办法有哪些？4．AutoCAD中点的输入办法有哪些？5．AutoCAD中常用的快捷键有哪些？6．AutoCAD中如何重复执行上一个命令？7．AutoCAD的坐标系有哪些？第2页/共3页让知识带有温度。

cad思考题

第一章：1、简述CAD工作过程(1)、向CAD系统输入设计要求，建立产品模型(2)、利用应用程序进行设计、优化，确定设计方案及主要参数(3)、对初步设计图形进行修改，最后由设计人员确定设计结果(4)、利用图形处理和动画技术，对产品模型进行图形仿真(5)、输出设计结果，包括设计计算数据、图样和文档等2、CAD技术的特点：（1）CAD技术是多学科综合性应用技术（2）CAD技术是现代设计方法和手段的综合体现（3）CAD技术是人的创造性思维活动同计算机系统的有机融合3、CAD技术在工程设计中的应用：（1）绘制二维、三维工程图（2）建立图形及符号库（3）参数化设计（4）三维造型（5）工程分析（6）生成设计文档或报表4、CAD技术的发展趋势：集成化、网络化、智能化、标准化。

5、优点⑴提高设计效率、缩短设计周期⑵提高设计质量⑶便于产品标准化、系列化⑷在设计阶段可预估产品的特性⑸易于实现网络化设计⑹为实现CAM 提供基础⑺使产品快速进入市场风险和问题: ⑴一次性资金投入较大⑵对工程技术人员的素质和技能要求较高第二章：1、CAD系统有哪二种分类方法？按硬件组成分类：大（中）型机系统、工作站系统、微机系统、网络型系统；按工作方法及功能分类：检索型、自动型、交互型和智能型。

2、CAD系统一般应购置哪些硬件设备？主机、输入设备（键盘、鼠标、扫描仪等）、输出设备（显示器、绘图仪、打印机等）、外存储设备（主要指外存，如硬盘、软盘、光盘、各种移动存储设备等）、图形显示设备。

3、 CAD软件系统包括哪几个层次？试分别举例说明。

系统软件(windows NT/2000/xp)、支撑软件(AotoCAD)、应用软件(二次开发形成的程序)4、如何选择CAD系统的软件？明确系统的需求确定近期目标和长远目标确定CAD系统的集成应用水平5、简述CAD系统的选型原则。

软件选型、运行环境选型、技术支持和价格原则等第四章：1、设备驱动程序、图形程序库的含义及作用。

CAD思考题【附答案】

1.当绘制园、圆弧和椭圆时，Dragmode命令设置为Off时，会出现什么现象？Dragmode命令被设置为Auto时，再选定要拖动的对象后，仅当在命令行中输入DRAG 后才在拖动时显示对象的轮廓；系统变量为OFF时，在拖动时不显示对象的轮廓；系统变量位AUTO时，在拖动时总是显示对象的轮廓2.为什么在画一幅图形之前要进行导向设置。

3.什么是模板？模板的作用是什么？其后缀名是什么？dwt.另存为的文件类型里面有。

4.为什么要进行绘图界限的设定？目的是什么？空间按理论上来说可以画无限大的图形，有时你画一个很长的线可能在你的显示器上只显示一点，有时你画一个很短的线也许会让你看不到线的端点，这就是所畏的显示问题，也可以说成是视觉欺骗（就相当于在本上写字，你用放大镜看（相当于电脑显示器），你只是把局部放大但，但不能说明其他地方没有文字或其他，。

如果想知道这条线的大小就测量下就可以知道了，（如果标注的话前提是比例因子是1：1才能正确的标出尺寸）；cad图形界限的作用是你设置那个画布大小区域外的就不可以画图了，以为界面是无限大，所以画图完成后你自己可以选取打印范围和调节打印比例。

5.在用Grid为绘图区域设定栅格的时候，常常是栅格不能充满整个绘图区域，为什么？6.何为透明命令，透明命令的作用是什么？它有什么优点？透明命令就是当有一个命令运行时，可以不中断当前命令的情况下而执行的命令；例如zoom命令就是一个典型的透明命令，可以在执行其它命令的过程中通过'z 方式调用它。

7.如何对图形屏幕和文本对话框进行切换？8.Grid命令的用途是什么？如何快速切换栅格的开和关？Grid命令可以快速建立矩形点阵，有助于使用者画图；Ctrl+G: 栅格显示模式控制(F7)。

9.哪个键与Ctrl连用能打开或关闭状态栏坐标显示？10.哪个键与Ctrl连用能控制所有直线只能以垂直或水平方式画出来？11.什么是绝对坐标、相对坐标？什么是直角坐标、极坐标？绝对坐标是某点与WCS零点的位移值。

CAD思考题1

1.怎样保存文件？注意事项有哪些？快速保存文件的方法是什么？【保存；在菜单的“文件”中，“保存”或“另存为…”；工具栏中的保存按钮；“Ctrl+s”注意事项：a.保存时，一定要注意文件保存在磁盘中的位置b.要注意文件类型，以保证文件在不同版本中的兼容性】2.*.dwg是*.bak各是什么文件？【*.dwg：AutoCAD图形文件； *.bak：AutoCAD图形备份文件。

】3.AutoCAD操作时是通过什么手段完成的？实现方法有哪几种。

【AutoCAD中的操作都是由命令的发出和执行完成的。

命令的发出方式有：菜单、命令行中键入命令二种途径。

1）菜单法：菜单中相应项鼠标左键单击2）工具栏：单击相应的按钮3）命令行输入命令a.方法：给予相应的命令（一般为相应意义的英语单词），然后，确认！b.命令：全称或简命令或直接空响应。

简命令：定义的一个字母或二个字母代替全称。

后面的课中逐一介绍。

c.确认和空响应：确认：回车键或空格键或鼠标右键空响应：不键入任何内容，直接确认命令行显示“命令：”状态下，直接空响应，执行上一次命令】4、由键入命令行命令，应在什么状态下给出才会有效？中止命令的方法是什么。

【应在“命令：”中止命令的方法是鼠标右键：快捷菜单——“取消”。

万能退出键：ESC（键盘左上角）】5.为什么要注意命令行的提示？命令提示包括哪些内容？如何完成响应？【在操作过程中，要“随时注意”命令行区有效的：数值，字符串，点坐标（输入格式：x,y注意用“半角,号”，或者，用鼠标左键在屏幕上点取）①首选项：在最前面，如例题中，直接给“点坐标”，则为“指定左下角点”②多选项：置于[ ]中，用“/”分隔，输入大写字母，执行此分支，如键入“on”，确认，则执行“开”③缺省项：置于<>中，直接空响应，则取此值。

例：0.0000，0.0000为缺省值（点坐标），实际是空响应时，指定左下角点为坐标原点。

】6、写出圆弧、圆、点的命令序列。

精选最新2020年建筑CAD完整复习题库388题(含答案)

2020年建筑CAD考试题库388题[含答案]一、多选题1．AutoCAD的操作界面主要由标题栏、菜单栏和（）几部分组成A.状态栏B.工具栏C.命令行D.绘图区答案 A,B,C,D2．下列关于工程图纸上中实线用途表述正确的是：A.用于建筑平面图、立面图中的构建轮廓线B.用于建筑剖面图中的被剖切部分的轮廓线C.用于建筑构造详图中的一般轮廓线D.用于建筑平面图中的剖切线答案 A,C3．使用块的优点有下面哪些：A.节约绘图时间B.建立图形库C.方便修改D.节约存储空间答案 A,B,C,D4．下面哪些命令可以绘制矩形：A.POLYGONB.LINEC.PLINED.RECTANG答案 A,B,C,D5．创建文字样式可以利用以下哪些方法：A.可以随时创建B.直接在文字输入时创建C.在命令输入窗中输入Ｓｔｙｌｅ后按下Ｅｎｔｅｒ键，在打开的对话框中创建D.选择“格式”｜“文字样式”命令后，在打开的对话框中创建答案C,D6．使用Line命令绘制一个边长为100的正方形，需要输入的坐标是：A.0,0；0,100；100,100；100,0；-100,-100B.任意；@0,100；@100,0；@0,-100；@-100,0C.0,0；@0,100；@100,0；@0,-100；@-100,0D.0,0；0,-100；100,100；-100,0；-100,-100答案 B7．如果要标注倾斜直线的长度，应该选用下面哪个命令：A.DIMLINEARB.DIMALIGNEDC.DIMORDINATED.QDIM答案 B8．执行DIMRADIUS或DIMDIAMETER命令的系统提示相同，如果用户采用系统测量值，则AutoCAD能在测量数值前自动添加哪几种符号。

A.％B.ＤC.ＲD.φ答案 C9．（）是AutoCAD中另一种辅助绘图命令，它是一条没有端点而无限延伸的线，它经常用于建筑设计和机械设计的绘图辅助工作中。

A.样条曲线B.射线C.多线D.构造线答案 D10．执行[样条曲线]命令后，（）选项用来输入曲线的偏差值。

CAD技术复习思考题(汇总)

《CAD技术》各章复习思考题汇总第1章：1、AutoCAD有哪两种窗口？文本窗口有什么作用？文本窗口和图形窗口。

文本窗口主要用于文本的输入输出工作。

在文本窗口内记录了AutoCAD的命令，这时它与命令行窗口含有相同的信息。

当需在命令行中显示的内容太多，以致在Command提示区域内显示不下时，系统就会自动切换到文本窗口。

另外，当需要发操作系统的命令时，也应先切换到文本窗口。

2、AutoCAD有哪几种菜单？(1) 下拉菜单下拉菜单位于下拉菜单行中。

下拉菜单行中包含了多个菜单名，如：文件、编辑等，用鼠标单击其中的任何一个菜单名，均可以打开一个下拉菜单条。

通常下拉菜单中的命令选项都表示相应的AutoCAD命令和功能，但有些选项不仅表示一条命令，而且还提供为执行该命令所需要的更进一步的选项。

在下拉菜单条中那些颜色暗淡的选项表明，在当前状态下该对应的AutoCAD命令是不可执行的。

有些选项右边有三个黑点“．．．”，则说明选中该项时将会弹出一个对话框，以提供用户作进一步的选择和设置。

有些选项右边带有小的右向黑三角，则表明选中该选项时，将会接着弹出包含若干可供进一步选择的子选项。

有些选项右边出现字母，那是与该选项相对应的快捷键；通过按相应的快捷键，可以快速执行该选项对应的AutoCAD命令和功能。

下拉菜单行中的菜单名以及下拉菜单条中的命令选项都定义有热键。

屏幕上热键以下划线标出。

对于菜单行中的命令热键，执行时需同时按Alt键和热键字母来引出下拉菜单；对于下拉菜单条中的命令选项热键，则需先打开下拉菜单，然后直接按热键字母来执行相应的AutoCAD命令与功能。

(2) 屏幕菜单屏幕菜单像从下拉菜单中选择执行绘图命令一样，也可以从屏幕菜单中选择执行绘图命令。

并且，通过使用屏幕菜单，不仅可以选择执行绘图命令，而且还可以获得提示和帮助，因为不管用什么方法来激活一条命令，屏幕菜单都会用一页来显示该命令特定的选项。

另外，用户还可以控制屏幕菜单的打开和关闭。

CAD辅助思考题

计算机辅助工程思考题2011高伟强编写整理此答案仅为参考，有错请大家更正！一、CAD/CAE/CAM基础1．计算机辅助工程的基本内容？ P1答：3D主建模、photo、CAE、drafting、CAPP、CAM、Assembly2．CAD/CAE/CAPP/CAM 的基本概念 p1-23．CAD/CAE/CAM技术在制造技术中的地位和作用?地位：因为它推动了几乎一切领域的设计革命，CAD技术的发展和应用水平已成为衡量一个国家科技现代化和工业现代化水平的重要标志之一。

应用：CAD系统的应用影响工业各个方面，使传统技术、工程技术发生深刻的变革。

CAE系统的应用解决产品设计分析问题，使设计人员在早期设计阶段就可以对产品设计和制造中的各种问题进行预测仿真。

从而缩短设计周期、提高产品质量，节省大量资金。

CAD、CAE、CAM的一体化，使产品的设计、制造过程形成一个有机的整体，通过信息的集成，在经济上、技术上给企业带来综合效益。

4．CAD/CAE/CAM技术的发展趋势？ P17-20答：参数化：参数化能够极大地提高机械设计效率。

智能化：现有的计算机辅助设计系统智能化程度越来越高，原来烦琐的操作逐渐由计算机智能化地进行处理三维化：随着三维图形技术的发展，在计算机内部相应的三维实体模型能够更直观，更全面地反映设计意图。

集成化：集成就是向企业提供一体化的解决方案网络化：工业企业的实际生产管理过程是一个由产品规划，产品设计，性能测试，工艺准备，主体零部件生产，标准件及特种件外购，产品组装及检验，产品销售及服务等方面集体协作，分散集中，不断反馈的信息流网络标准化：随着CAD/CAE/CAM系统的集成和网络化，只能各种产品设计，评测和数据交换标准势在必行。

5．CAD/CAE/CAM系统的组成和要求？ P5-p7硬件系统：主机外存储器输入设备输出设备NC机床和通讯接口、网络设备及其他生产设备等。

软件系统：系统软件支撑软件应用软件要求：对硬件应考虑以下方面：系统功能系统的开放性与可移植性系统升级扩展能力系统的可靠性，可维护性与服务质量对软件一般应考虑：软件性能价格比与硬件匹配二次开发环境开放性软件商的综合能力二、CAD建模技术CAD 系统的世界坐标系、设备坐标系、规则化坐标系和观察坐标系定义和转换。

cad思考题

思考题看课件、书、上机调试一、填空题1、使用Auto CAD画完一幅图后，在保存该图形文件时用__.dwg__或 .dxf 作为扩展名。

2、Auto CAD中使用LINE命令画出一个矩形，该矩形中有___4__个图元实体。

3、Auto CAD中使用TEXT命令书写直径符号时应使用___\ U+2205____。

书写角度符号时应使用_\_U+00B0____。

书写“￠45”时应输入__\ U+2205 45_ ____。

5、使用Auto CAD的Line命令画线的过程中，从当前点，在Y轴的正方向，画长度为10的水平线，应输入的坐标是 0,10 。

1、Auto CAD 的ARRAY命令在操作过程中,R代表______，P代表_______。

2、在Auto CAD中使用PLINE命令画出一个矩形，该矩形中有____1__个图元实体。

4、Auto CAD 中的世界坐标系和用户坐标系的英语缩写分别为 __⑸__和 __⑹___。

2、Auto CAD中一个完整的尺寸标注通常由___4__部分组成，分别是尺寸线、尺寸界线、标注文字和箭头。

5、在Auto CAD的图层操作中，所有图层均可被关闭，但_____图层无法被冻结。

6、使用Auto CAD的Line命令画线的过程中，从当前点，在X轴的正方向，画长度为10的水平线，应输入的坐标是 10，0 。

1、Auto CAD默认环境中，旋转方向逆时针为__负___，顺时针为___正____(填正或负)。

2、Auto CAD中命令Union，Subtract，Intersect分别是___ _ 、___ ___、__ __ 布尔运算。

二、选择题（在每个小题四个备选答案中选出一个正确答案）1． Auto CAD中文本窗口与图形编辑窗口的快速切换用功能键。

A．F8 B．F7 C．F6 D．F22． Auto CAD图形中的坐标点以及长度，其计算精度虽可达到有效数14位，但显示或打印时往往并不需要这么多位数，可根据需要设置有限的几位，可通过执行命令来实现。

【机械制图及CAD基础】思考题(答案详解)

零件图概述思考题1、什么是零件？2、零件图的作用？3、一张完整的零件图应该包含哪些内容？零件图概述思考题答案1、零件是机器或部件拆分至不能再拆分的基本单元。

2、零件图是零件设计、加工制造、检验等整个流程中的技术依据。

3、一张完整的零件图应该包含视图、尺寸、技术要求和标题栏。

各类零件设计特点思考题1、根据零件的结构特点和功能，可以将机械零件分为典型的哪几类？2、各类典型零件的结构特点？3、零件的主视图一般采用零件的什么位置摆放进行投影的描述？4、各类典型零件常见的视图表达方式？5、零件图上尺寸标注的要求？6、零件图上的尺寸根据其性质可以分为哪三大类？7、为了使零件图上的尺寸标注合理，应该注意什么？各类零件设计特点思考题答案1、根据零件的结构特点和功能，可以将机械零件分为轴套类、盘盖类、箱体类、叉架类和薄板类，机械制图中主要针对前4类展开阐述。

2、轴套类零件往往由共轴的若干段回转体组成；盘盖类零件主体也常常是回转体，但回转体部分的轴向距离比较短；箱体类起到支承、包容其他零件的功能，故往往是中空的结构，且交之于部件中的其它零件，体积较大；叉架类零件用于支撑其他零件，结构根据不同的应用场合变化较大。

3、无论是哪一类零件，往往采用零件的加工位置或工作位置的摆放位置进行主视图的绘制。

4、轴套类零件的主要加工方式为车削，所以采用轴线为侧垂线的摆放位置绘制主视图，结合若干局部剖视、移出断面和局部放大图补充说明零件上的孔、槽的结构形状；盘盖类零件视图的表达也采用加工位置，一个用以表达内部结构为主要目的的全剖视图，以及一个主要表达外形的左视图；箱体类零件相对而言内部结构复杂，所以往往会用到各种剖视表达方法，而且一般至少需要主视图、左视图和俯视图三个基本视图；叉架类零件相对而言结构共性较少（有的结构规则，有的很不规则），表达方案随具体结构而不同。

5、零件图上尺寸标注的要求为：正确、完整、清晰和合理。

6、零件图上的尺寸根据其性质可以分为定形尺寸、定位尺寸和总体尺寸三大类。
