断路器操作箱详解共44页文档
操作箱知识经典讲解
2.3 直流电源监视与切换回路
2 分相操作箱
两组分相跳闸回路具有独立的直流电源，当任意一组直流电源消失，即可通过12JJ 和2JJ报警，经11JJ切换后的直流电源供压力监视和备用继电器回路使用。 注：此处不采用直流回路切换，而是直接接入第一组电源。
操作箱知识经典讲解
2.4 分相合闸回路（一）
2 分相操作箱
若不采用本装置 防跳回路，则应 分别短接 n181~n6 (A相) n182~n8 (B相) n183~n10 (C相)
防跳回路：当开关手合或重合到故障上而且合闸脉冲又较长时，为防止开关跳开后多次 合闸，故设有防跳回路。当手合或重合到故障上开关跳闸时，跳闸回路的跳闸保持继电 器TBIJ（跳闸回路中）之接点闭合，起动1TBUJ，1TBUJ动作后起动2TBUJ，2TBUJ通过自 身接点在合闸脉冲存在情况下自保持，从而使得串入合闸回路中的两组继电器常闭接点 断开，避免开关多次跳合。为防止在极端情况下开关压力接点出现抖动，从而造成防跳 回路失效，2TBUJ的一对接点与11YJJ操并作联箱知，识以经确典保讲解在这种情况下开关也不会多次合闸。
2.6 跳合闸信号回路
跳闸信号：当保护跳闸时，串入 跳闸回路中的TBIJ动作，其接点 去起动磁保持继电器TXJ的动作线 圈。该继电器动作且自保持，它 一方面去起动信号灯回路，另一 方面送出跳闸信号，当按下复归 按钮FA时，磁保持继电器TXJ的复 归线圈励磁，跳闸信号返回。
手动跳闸时，串入继电器TXJ 回路的STJ常闭接点断开，故手跳 时不给出跳闸信号。 注：因母联没有重合闸功能，故 图中没有重合闸信号复归回路。
2.5 分相跳闸回路
2 分相操作箱
合位监视：当断路器处于合位时，断路器常开辅助接点闭合，1HWJ~3HWJ动作，送出相 应的接点给保护和信号回路。 跳闸回路：当断路器处于合闸位置时，一旦保护分相跳闸接点动作，跳闸回路接通跳闸 保持继电器1TBIJ、2TBIJ动作并由其接点自保持，直到断路器跳开，辅助接点断开。 注：本装置共有原理相同的两组跳闸操回作路箱知，识分经别典使讲解用两组直流操作电源，并去起动断路 器的两组跳闸线圈。
电气断路器控制系统操作手册说明书

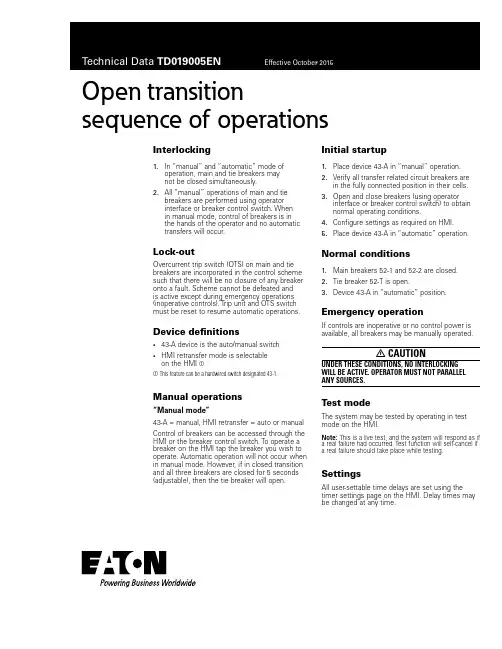

Open transition sequence of operationsInterlocking1. In “manual” and “automatic” mode ofoperation, main and tie breakers maynot be closed simultaneously.2. All “manual” operations of main and tiebreakers are performed using operatorinterface or breaker control switch. Whenin manual mode, control of breakers is inthe hands of the operator and no automatictransfers will occur.Lock-outOvercurrent trip switch (OTS) on main and tie breakers are incorporated in the control scheme such that there will be no closure of any breaker onto a fault. Scheme cannot be defeated andis active except during emergency operations (inoperative controls). Trip unit and OTS switch must be reset to resume automatic operations.Device definitions• 43-A device is the auto/manual switch• HMI retransfer mode is selectableon the HMI aa This feature can be a hardwired switch designated 43-1. Manual operations“Manual mode”43-A = manual, HMI retransfer = auto or manual Control of breakers can be accessed through the HMI or the breaker control switch. To operate a breaker on the HMI tap the breaker you wish to operate. Automatic operation will not occur when in manual mode. However, if in closed transition and all three breakers are closed for 5 seconds (adjustable), then the tie breaker will open.Initial startup1. Place device 43-A in “manual” operation.2. Verify all transfer related circuit breakers arein the fully connected position in their cells. 3. Open and close breakers (using operatorinterface or breaker control switch) to obtainnormal operating conditions.4. Configure settings as required on HMI.5. Place device 43-A in “automatic” operation.Normal conditions1. Main breakers 52-1 and 52-2 are closed.2. Tie breaker 52-T is open.3. Device 43-A in “automatic” position.Emergency operationIf controls are inoperative or no control power is available, all breakers may be manually operated.m CAUTIONUNDER THESE CONDITIONS, NO INTERLOCKING WILL BE ACTIVE. OPERATOR MUST NOT PARALLEL ANY SOURCES.Test modeThe system may be tested by operating in test mode on the HMI.ooee:N This is a live test, and the system will respond as if a real failure had occurred. Test function will self-cancel if a real failure should take place while testing.SettingsAll user-settable time delays are set using the timer settings page on the HMI. Delay times may be changed at any time.Eaoon1000 Eaton Boulevard Cleveland, OH 44122 United States © 2015 EatonAll Rights ReservedPrinted in USAPublication No. TD019005EN / Z17417 October 2015Eaton is a registered trademark.All other trademarks are propertyof their respective owners.Open transition s equence of operationsTechnical Data TD019005EN Effective October 2015Sequence of automatic operations “Open transition switching”43-A = auto, HMI retransfer = autoSee normal conditions for initial configuration.ooee:N Open-transition transfers between live sources are time-delayed in neutral, to prevent back-emf damage.A. Loss of utility power at main 52-11. Device 27/47-1 detects loss of normal voltage.2. Time delay 5 seconds (adjustable 0–60 seconds).3. Main 52-1 opens.4. Time delay 2 seconds (adjustable 0–10 seconds),and then tie breaker 52-T closes.B. Loss of utility power at main 52-21. Device 27/47-2 detects loss of normal voltage.2. Time delay 5 seconds (adjustable 0–60 seconds).3. Main 52-2 opens.4. Time delay 2 seconds (adjustable 0–10 seconds),and then tie breaker 52-T closes.C. Loss of utility power at main 52-1 and 52-2No action is taken.D. Return of normal voltage to main 52-1(following sequence “A” above)1. Device 27/47-1 detects normal voltage.2. Time delay 10 seconds (adjustable 0–60 seconds).3. Tie breaker 52-T opens.4. Time delay 2 seconds (adjustable 0–10 seconds),and then main 52-1 closes.E. Return of normal voltage to main 52-2(following sequence “B” above)1. Device 27/47-2 detects normal voltage.2. Time delay 10 seconds (adjustable 0–60 seconds).3. Tie breaker 52-T opens.4. Time delay 2 seconds (adjustable 0–10 seconds),and then main 52-1 closes.Sequence of automatic operations “Manual re-transfer”43-A = auto, HMI retransfer = manualSee normal conditions for initial configuration.ooee:N Retransfer following return of a failed source is initiated by operator. However, if second source fails, followed by return of the first-failed source, the system will transfer to the live source and remain single-ended.A. Loss of utility power at main 52-11. Device 27/47-1 detects loss of normal voltage.2. Time delay 5 seconds (adjustable 0–60 seconds).3. Main 52-1 opens.4. Time delay 2 seconds (adjustable 0–10 seconds),and then tie breaker 52-T closes.B. Loss of utility power at main 52-21. Device 27/47-2 detects loss of normal voltage.2. Time delay 5 seconds (adjustable 0–60 seconds).3. Main 52-2 opens.4. Time delay 2 seconds (adjustable 0–10 seconds),and then tie breaker 52-T closes.C. Loss of utility power at main 52-1 and 52-2No action is taken.D. Return of normal voltage to main 52-1(following sequence “A” above)No action is taken, requires manual transfer by operator:1. Set 43-A switch to manual.2. Use breaker control switches.Or1. Navigate to one-line screen on HMI.2. Press “initiate retransfer” button on HMI screen.E. Return of normal voltage to main 52-2(following sequence “B” above)No action is taken, requires manual transfer by operator:1. Set 43-A switch to manual.2. Use breaker control switches.Or1. Navigate to one-line screen on HMI.2. Press “initiate retransfer” button on HMI screen.。
220kV断路器控制回路解析
❖ 合闸位置继电器和跳闸位置继电器； ❖ 防跳继电器及其触点； ❖ 手动合闸继电器及触电、手动跳闸继电器触点； ❖ 压力监察或闭锁继电器触点（操作箱和机构）； ❖ 重合闸继电器触点； ❖ 保护三相跳闸继电器触点和保护分相出口触点； ❖ 断路器辅助触点； ❖ 断路器分闸、合闸线圈；
220kV断路器操作箱的结构和作用---断路器分合闸信号回路及中央信号回路
220kV断路器控制、信号回路
220kV断路器操作箱的结构和作用---断路器分合闸信号回路及中央信号回路
220kV断路器控制、信号回路
220kV断路器操作箱的结路
❖ 手动跳闸回路----控制开关KK把手开入 ❖ 远方跳闸回路----后台监控触发测控装置
的触点合闸
❖ 分相跳闸回路----断路器保护、线路保护分 相跳闸回路，手跳、远方跳闸对应的重动 接点分别启动对应的A、B、C相跳闸。
220kV断路器控制、信号回路
220kV断路器操作箱的结构和作用----断路器分闸回路
❖ 断路器操作箱、端子箱、机构箱内有无异味等
220kV断路器控制、信号回路
220kV断路器本体和操作箱三相不一致保护的构成和区别
❖ 均由三副常开、常闭接点组成 ❖ 本体三相不一致由断路器辅助开关接点组
成，并仅经时间继电器延时出口。 ❖ 断路器保护三相不一致由操作箱跳闸、合
闸位置继电器接点组成，并经电流闭锁延 时出口。
❖ 压力降低禁止重合闸 ❖ 压力降低禁止合闸 ❖ 压力降低禁止跳闸
针对断路器操作机 构的油压监测
220kV断路器控制、信号回路
220kV断路器操作箱的结构和作用----压力闭锁回路
220kV断路器控制、信号回路
220kV断路器操作箱的结构和作用---断路器分合闸信号回路及中央信号回路
开关柜讲解
手车位置：断路器手车或其他元件手车在柜内有三个位置：断开/试验位置； 工作位置；中间位置（试验位置到工作位置之间的任意位置）。 进车操作：手车由柜外推进柜内时，应使用专用的转运车。进车时柜门开启应大 于90°。将装有断路器的转运车推至柜前，使转运车定位杆对准开关柜上的定位 孔，推动转运车靠近柜体，使转运车上锁钩勾在柜体上，调节转运车托盘下的调 节螺母，使转运车的轨道与柜体轨道相连接。进车前确认断路器已分闸。进柜时 需先用人力将手车推到试验位置。 配通用型底盘车时，离开断开/试验位置前，此时右手可将进出车摇把插入 操作孔顺时针旋转，当断路器走完规定行程后，摇把转不动时，完成进车操作。 从工作位置抽出手车： 从工作位置抽出手车前，必须确认断路器已处于分闸状态。如果断路器未分 闸，抽出手车之前必须先将断路器分闸。配通用型底盘车时，离开工作位置前， 右手将进出车摇把插入操作孔，逆时针旋转手车至试验位置。摇把完成出车操作。 从柜内抽出手车： 由柜内抽出手车时，应使用专用的转运车。出车时柜门开启大于90度，将未 装断路器的转运车推至柜前，使转运车定位杆对准开关柜上的定位孔，推动转运 车靠近柜体，使转运车上锁钩勾在柜体上，调节转运车托盘下的调节螺母，使转 运车轨道与柜体轨道相连接。出车前确认活门已完全关闭，拔下二次插头，用人
力将手车抽出柜外。
山西信誉水利水电安装检修有限公司
断路器的分、合闸： 一般情况下，不需要人直接进行断路器的合、分闸操作。手车面板 上设有手动按钮，供调试人员在调试断路器时使用。断路器手车面板上仅 设有手动分闸按钮（电保持没有），断路器的合闸需靠电动，供调试人员 在调试断路器时使用。 开关柜面板上设有供操作者在紧急情况下对断路器进行分闸操作的 紧急分闸装置。紧急情况下直接按动分闸按钮，就可使断路器分闸。分、 合 接地开关： 接地开关的操作轴端在柜体右前部。接地开关的操作应使用厂家提 供的专用操作手把。 进行接地开关合闸操作前首先确认手车已退到试验位置或移出柜外， 查看带电显示器的指示确认电缆不带电，确认柜体的后盖板没有打开，确 认接地开关处于分闸状态。将专用操作手把插入接地开关的操作轴轴端， 顺时针转动操作手把约90°，就可完成接地开关的合闸操作。接地开关合 闸后，挡板操作孔的弯板将被锁住不复归。 进行接地开关分闸操作前首先确认柜体的后盖板已经完全盖好，确 认接地开关处于合闸状态。将专用操作手把插入接地开关的操作轴轴端， 逆时针旋转操作手把约90°，就可完成接地开关的分闸操作。此时档操作 孔的弯板复归挡住操作孔。
继电保护原理2—操作箱.
第二章操作箱第一节概述1.断路器操作机构1.1断路器操作机构及控制回路操作机构是断路器本身附带的跳合闸传动装置，目前常用的机构有电磁操作机构、液压操作机构、弹簧操作机构、电动操作机构、气压操作机构等。
其中应用最为广泛的是电磁操作机构和液压操作机构。
断路器操作机构箱内电气控制回路包括：合闸和分闸操作回路，电气防跳回路，操作机构压力低闭锁回路，灭弧介质压力低闭锁回路，电机控制回路，加热回路，重合闸闭锁回路。
1.2断路器操作机构压力低的闭锁方式液压操作机构以高压油推动活塞实现合闸与分闸，其压力闭锁由高到低一般设有“重合闸闭锁”、“合闸闭锁”、“分闸闭锁”3级。
气动操作机构的分闸操作靠压缩空气来完成，而合闸操作则靠在分闸操作时储能的合闸弹簧来完成，其压力闭锁一般设有“重合闸闭锁”和“操作闭锁”2级。
弹簧操作机构设有“弹簧未储能”1级闭锁。
2.操作箱的组成2.1 操作箱内继电器组成2.1.1 监视断路器合闸回路的合闸位置继电器及监视断路器跳闸位置继电器。
2.1.2 防止断路器跳跃继电器。
2.1.3 手动合闸继电器。
2.1.4 压力监察或闭锁继电器。
2.1.5 手动跳闸继电器及保护相跳闸继电器。
2.1.6 一次重合闸脉冲回路。
2.1.7 辅助中间继电器。
2.1.8 跳闸信号继电器及备用信号继电器。
2.2 操作箱除了完成跳、合闸操作功能外，其输出触点还应完成的功能2.2.1 用于发出断路器位置不一致或非全相运行状态信号2.2.2 用于发出控制回路断线信号。
2.2.3 用于发出气(液)压力降低不允许跳闸信号。
2.2.4 用于发出气(液)压力降低到不允许重合闸信号。
2.2.5 用于发出断路器位置的远动信号。
2.2.6 由断路器位置继电器控制高频闭锁停信。
2.2.7 由断路器位置继电器控制高频相差三跳停信。
2.2.8 用于发出事故音响信号。
2.2.9 手动合闸时加速相间距离保护。
2.2.10 手动合闸时加速零序电流方向保护。
断路器操作机构及二次回路基础知识介绍
2.3 二次回路原理图
合开闸关回二路次回路要通过继电器远方及其常开常闭触点的就组地合来实现分合闸（正手电 动、电动，就地、远方）、控制回路（油压低闭锁、漏氮闭锁、气压低闭
锁）、三合相闸到不位一致延时分闸、防跳、电动机和油泵控制以及各种信号回路。
S1LA（31/32,41/42）开断 S1LA（157/158） 闭合
Pages: 24
1.1 操作机构的基本知识
1. 操作机构的功能
断路器的操作机构是独立于断路器本体以外的机械操动装置，通 过它可以进行断路器的分合闸操作，其组成逻辑框图如下：
能源
操动 机构
传动 机构
提升 装置
触头
分合 命令
分合 指示
分合 指示
缓冲 装置
2. 操作机构的基本要求
（1） 具有足够的功率，保证所需的分合闸速度； （2） 能够维持断路器在合闸位置，不产生误分闸； （3） 具有自由脱扣、防跳、防慢分、自动复位、闭锁等功能； （4）控制回路可靠，保证分合动作准确连续；
6 / 24
1.2 液压操作机构的组成
储能模块包括储能机构与动力机构。 ➢ 储能机构：储能活塞、储能介质（氮气筒、碟簧）；压力平衡原理 ➢ 动力机构：电动机、油泵等；将低压油变为高压油，电能变为机械能
7 / 24
1.2 液压操作机构的组成
控制模块主要由2个分闸电磁阀、1个合闸电磁阀及换向阀组成； 主要功能：接受分合闸命令使阀门开闭，改变油回路，达到分合闸目的。
合闸命令仍然存在
就地远方 转换开关
行程开关
防跳继电器线圈K7得电 K7触点7-9转到7-8
防跳继电器线圈自保持
合闸中间继电器
防跳试验： 转换开关选择就地、按下合闸按钮（不松手） 按下分闸按钮——跳闸不再合闸
断路器操作箱详解
断路器位置 箱
及其状态
断
路 器
断路器压力 情况
创新成就未来
保护柜
开关场
创源金属
CHUANGYUANMETAL
► 按回路相关性分类：
► 1)、与保护接口的回路 ► 2)、与断路器接口的回路 ► 3)、自我保护的回路 ► 4)、辅助回路
创新成就未来
求真务实 开拓创新
创源金属
CHUANGYUANMETAL
CHUANGYUANMETAL
求真务实 开拓创新
► 继电器组成
二、操作箱的继电器组成
1、监视断路器合闸回路的合闸位置继电器 HWJ及监视断路器跳闸位置
继电器 TWJ
2、防止断路器跳跃继电器 TBJ
3、手动合闸继电器SHJ
4、压力监察或闭锁继电器 1YJJ、2YJJ、3YJJ、4YJJ
5、手动跳闸继电器STJ及保护三相跳闸继电器 TJR、TJQ或TJF
► (4)、防止断路器跳跃继电器( TBJu)
创新成就未来
创源金属
CHUANGYUANMETAL
自我保护的回路
► (1)、跳闸保持继电器(TBJI) ► (2)、合闸保持继电器(HBJ)
求真务实 开拓创新
创新成就未来
创源金属
CHUANGYUANMETAL
辅助回路
►1)、备用中间继电器(ZJ) ►2)、电源监视继电器( 1JJ ) ►3)、压力电源切换继电器 ►4)、复归继电器( FGJ )
► (3)、合后位置继电器(KKJ)
► (4)、状态不对应继电器(WBJ)
创新成就未来
创源金属
CHUANGYUANMETAL
求真务实 开拓创新
与断路器接口的回路
220kV断路器控制回路资料
220kV断路器把握、信号回路 220kV断路器本体和操作箱三相不全都
疼惜的构成和区分
❖ 均由三副常开、常闭接点组成
❖ 本体三相不全都由断路器帮助开关接点组 成，并仅经时间继电器延时出口。
❖ 断路器疼惜三相不全都由操作箱跳闸、合 闸位置继电器接点组成，并经电流闭锁延 时出口。
❖ 手动跳闸回路----把握开关KK把手开入
❖ 远方跳闸回路----后台监控触发测控装置 的触点合闸
❖ 分相跳闸回路----断路器疼惜、线路疼惜分 相跳闸回路，手跳、远方跳闸对应的重动 接点分别启动对应的A、B、C相跳闸。
220kV断路器把握、信号回路 220kV断路器操作箱的构造和作用--
--断路器分闸回路
220kV断路器把握、信号回路 220kV断路器操作箱的构
造和作用
❖ 通过统一的设计技术原则，使各种疼惜装置和其 它有关设备均可通过操作继电器装置〔操作箱〕 进展分合操作
❖ 断路器合闸回路
❖ 断路器分闸回路
❖ 断路器压力闭锁操作回路
❖ 断路器分合闸信号回路及中心信号回路
❖ 直流电源切换回路
220kV断路器把握、信号回路 220kV断路器操作箱的构造和作用--
220kV断路器把握、信号回路 220kV断路器信
号回路
❖ 1) 把握回路断线 ❖ 2) 压力降低，制止操作 ❖ 3) 压力降低，制止合闸 ❖ 4) 压力降低，制止重合闸 ❖ 5) 压力降低，制止跳闸 ❖ 6) 出口跳闸信号 ❖ 7) 起动事故音响 ❖ 8) 断路器位置信号 ❖ 9) 直流电源断线信号 ❖ 10)断路器跳闸信号 ❖ 11)断路器重合闸信号
220kV断路器把握、信号回路 220kV断路器操作箱和疼惜装
断路器操作箱的功能要求
操作箱和断路器操作机构的功能要求一．《线路保护及辅助装置标准化设计规范》对操作箱的要求4.2.6对操作箱的相关要求a)两组操作电源的直流空气开关应设在操作箱所在屏（柜）内，不设置两组操作电源切换回路，操作箱应设有断路器合闸位置、跳闸位置和电源指示灯。
操作箱的防跳功能应方便取消，跳闸位置监视与合闸回路的连接应便于断开，端子按跳闸位置监视与合闸回路依次排列；b)为防止保护装置先上电而操作箱后上电时断路器位置不对应误启动重合闸，宜由操作箱对保护装置提供“闭锁重合闸”接点方式，不采用“断路器合后”接点的开入方式。
(注：保护装置先上电，TWJ跳位未开入，满足充电条件，保护装置的重合闸充电，操作箱后上电时，TWJ跳位闭合，断路器位置不对应误启动重合闸，为防止误起动重合闸，采用操作箱对保护装置提供的“闭锁重合闸”接点，与停用重合闸压板共用一个开入。
在操作箱后上电，TWJ跳位闭合时，“闭锁重合闸”接点也同时开入保护装置，保证了保护装置不误重合闸。
操作箱在手动跳闸或远跳以后，用双位置继电器KKJ（HHJ）置于跳后位置，起动中间继电器，输出并保持“闭锁重合闸”接点闭合、在手动合闸以后，双位置继电器KKJ（HHJ）置于合后位置，“闭锁重合闸”接点断开。
保护单相或三相跳闸，“闭锁重合闸”接点也处于断开位置，可以重合一次，如重合成功，保护装置可以再充电，如重合不成功再跳闸，断路器处于跳闸位置，TWJ跳位开入，保护装置的重合闸则不具备充电条件。
但此时双位置继电器KKJ （HHJ）仍为合后位置，需手动跳闸以后，KKJ（HHJ）处于跳后位置，才能重新闭锁重合闸。
重合闸充电在保护装置正常运行未起动时进行，重合闸控制字和把手投入、无TWJ、无压力低闭重、闭锁重合闸输入，经15秒后充电完成。
如采用“断路器合后”接点作为充电条件，手动跳闸闭锁重合闸仍然不能减少。
关于单操作箱、双操作箱、断路器为两个跳圈一个合圈的配合问题：单操作箱如仅配置一个双位置继电器KKJ（HHJ），一套合闸回路，两套跳闸回路。
操作箱知识经典讲解
2.5 分相跳闸回路
2 分ห้องสมุดไป่ตู้操作箱
合位监视：当断路器处于合位时，断路器常开辅助接点闭合，1HWJ~3HWJ动作，送出相 应的接点给保护和信号回路。 跳闸回路：当断路器处于合闸位置时，一旦保护分相跳闸接点动作，跳闸回路接通跳闸 保持继电器1TBIJ、2TBIJ动作并由其接点自保持，直到断路器跳开，辅助接点断开。 注：本装置共有原理相同的两组跳闸操回作路箱知，识分经别典使讲解用两组直流操作电源，并去起动断路 器的两组跳闸线圈。
2 分相操作箱
保护装置过来的接点分别通过n38（第一组跳圈）和n40（第二组跳圈）去起动11TJR、 12TJR、13TJR（动作后起动第一组分相跳闸回路）以及21TJR、22TJR、23TJR （动作后 起动第二组分相跳闸回路）。该回路起动后，其有关接点还送给重合闸，去给重合闸放 电，禁止重合（由于母联中没有重合闸回路，故该功能未用）。 注：第一组与第二组跳圈分别接在两组独立的直流电源上。
2 分相操作箱
手动（测控屏）或远方跳闸接点通过n37去起动1STJ、STJA、STJB、STJC以及KKJ的 第二组线圈，其中STJA、STJB、STJC分别去起动两组跳闸回路，KKJ通过中间继电器2ZJ 给出KK分后闭合接点闭锁重合闸（因母联没有重合闸回路，故该功能未用）。
操作箱知识经典讲解
2.2.2 三跳不启动重合闸回路
2 分相操作箱
2.1 手动合闸和远方合闸回路 2.2 三相跳闸回路 2.3 直流电源监视与切换回路 2.4 分相合闸回路 2.5 分相跳闸回路 2.6 跳合闸信号回路 2.7 压力闭锁回路 2.8 装置输出接点及功能
操作箱知识经典讲解
2 分相操作箱
操作箱知识经典讲解
2 分相操作箱
断路器操作箱详解
路的完整性，并进行合闸位置监视
► (4)、操作箱提供两路跳闸回路，用于分别接入断路器两组
跳闸线圈。
创新成就未来
创源金属
CHUANGYUANMETAL
北京四方
求真务实 开拓创新
创新成就未来
创源金属
CHUANGYUANMETAL
江苏金智
求真务实 开拓创新
回路编号的要求：
求真务实 开拓创新
创新成就未来
创源金属
CHUANGYUANMETAL
求真务实 开拓创新
出口继电器的性能要求 ► 反措要求
所有涉及直接跳闸的重要回路应采用动作电压在额
定直流电源电压的55%~70%范围以内的中间继电器，动 作时间<10ms,并要求其动作功率不低于5W。
创新成就未来
创源金属
创新成就未来
创源金属
CHUANGYUANMETAL
求真务实 开拓创新
一、断路器及操作回路相关要求 ► “四统一”操作箱的要求
1、统一技术标准 2、统一原理接线 3、统一符号 4、统一端子排布置
创新成就未来
创源金属
CHUANGYUANMETAL
求真务实 开拓创新
创新成就未来
创源金属
CHUANGYUANMETAL
6、一次重合闸脉冲回路 （重合闸继电器ZHJ）
7、辅助中间继电器ZJ
8、跳闸信号继电器TXJ及重合闸信号继电器 ZXJ
9、开关状态继电器KKJ
创新成就未来
创源金属
CHUANGYUANMETAL
求真务实 开拓创新
三、操作箱的主要构成 ► 操作箱联系着保护和断路器
电缆
断路器的操作方法及注意事项.pptx
断路器的操作方法及注意事项
（3）遥控操作断路器时，扳动控制开关不要用力过猛， 以免损坏控制开关。 （4）断路器操作完成后，应检查相关仪表和信号指示， 避免非全相合、分闸，确保动作的正确性。还应到现场检 查断路器的机械指示装置来确定其实际所处的分合位。 （5）当断路器合上、控制开关返回后，合闸电流表应指 在零位，以防止合闸接触器打不开而烧毁合闸线圈。
倒闸操作的方法和注意事项
断路器的操作方法及注意事项
（1）断路器合闸前，必须投入相关继电保护装置和自动 装置，以便合在故障设备上或带接地线合闸时，断路器能 迅速动作跳闸，避免越级跳闸扩大事故影响范围。
（2）一般情况下，断路器不允许带负荷手动合闸。因断 路器合闸过程中，灭弧介质会出现预击穿现象，介质被游 离产生气体，导致灭弧室压力增高。而手动合闸的速度较 慢，燃弧时间较长，容易造成灭弧室压力过高，若超过断 路器的机械强度将导致断路器爆炸。
继电保护--操作箱合闸、跳闸及防跳回路
继电保护--操作箱合闸、跳闸及防跳回路一、控制回路断路器控制回路，即是控制断路器分合的回路，电源为直流，一般为±110V多见。
现场实际中控制回路主要包括两个方面，继电保护操作箱中的控制回路与断路器本体的控制回路，两者经设计单位整合设计接线才能构成完整的断路器控制回路。
二、操作箱合闸回路(CZX-11G)4QD7-1SHJ手合接点闭合(ZHJ重合闸接点)-SHJA-4CD14-4CD12(或-1TBUJA-2TBUJA常闭接点)-开关辅助常闭接点-合闸线圈-负电4QD51。
跳位监视：如图1所示，4QD1-1HJA-1TWJA-2TWJA-3TWJA-4CD11-开关辅助接点-4QD51,在开关分位时导通，1HJA为发光二级管，当其点亮时表明开关合闸回路是通的，1TWJA、2TWJA、3TWJA为跳位监视继电器，开关分位时，该继电器是动作的，即常开接点闭合，常闭接点断开，注意1HJA点亮只代表跳位监视回路是通的，若4CD11、4CD12短接可代表4CD12后面的合闸回路是通的。
三、操作箱跳闸回路(CZX-11G)以A相跳闸回路为例，说明跳闸回路过程，虚线框内为断路器机构内简化操作回路。
4QD1、4QD7位操作正电源+110V，4QD51为操作负电源-110V。
跳闸过程：断路器为合位时，机构内断路器常开辅助接点（虚线框内）呈闭合状态，操作电源负电经合闸线圈、开关常闭辅助接点导通至4CD1、4CD2，手动及保护跳闸导通过程：正电4QD7-STJA手跳接点(或经TJQ、TJR、TJF一般为母差保护跳闸启动继电器接点；4QD19前一般是线路保护跳闸接点过来并经跳闸压板)-11TBIJA-12TBIJA-4CD2-开关辅助常开接点-分闸线圈-负电4QD51。
合位监视：如图2所示，4QD1-11HWJA-12HWJA-13HWJA-4CD1-4CD2-开关辅助接点-4QD51,在开关合位时导通；4QD1-1TJA-11TBIJA-11TBIJA-4CD2-开关辅助接点-4QD51,1TJA为发光二级管，当其点亮时表明开关跳闸回路是通的，11HWJA、12HWJA、13HWJA为合位监视继电器，开关合位时，该继电器是动作的，即常开接点闭合，常闭接点断开，注意1TJA点亮代表11TBIJA-12TBIJA-4CD2-开关辅助接点-4QD51的合闸回路是通的。
断路器操作箱的功能要求
操作箱和断路器操作机构的功能要求一．《线路保护及辅助装置标准化设计规范》对操作箱的要求4.2.6对操作箱的相关要求a)两组操作电源的直流空气开关应设在操作箱所在屏（柜）内，不设置两组操作电源切换回路，操作箱应设有断路器合闸位置、跳闸位置和电源指示灯。
操作箱的防跳功能应方便取消，跳闸位置监视与合闸回路的连接应便于断开，端子按跳闸位置监视与合闸回路依次排列；b)为防止保护装置先上电而操作箱后上电时断路器位置不对应误启动重合闸，宜由操作箱对保护装置提供“闭锁重合闸”接点方式，不采用“断路器合后”接点的开入方式。
(注：保护装置先上电，TWJ跳位未开入，满足充电条件，保护装置的重合闸充电，操作箱后上电时，TWJ跳位闭合，断路器位置不对应误启动重合闸，为防止误起动重合闸，采用操作箱对保护装置提供的“闭锁重合闸”接点，与停用重合闸压板共用一个开入。
在操作箱后上电，TWJ跳位闭合时，“闭锁重合闸”接点也同时开入保护装置，保证了保护装置不误重合闸。
操作箱在手动跳闸或远跳以后，用双位置继电器KKJ（HHJ）置于跳后位置，起动中间继电器，输出并保持“闭锁重合闸”接点闭合、在手动合闸以后，双位置继电器KKJ（HHJ）置于合后位置，“闭锁重合闸”接点断开。
保护单相或三相跳闸，“闭锁重合闸”接点也处于断开位置，可以重合一次，如重合成功，保护装置可以再充电，如重合不成功再跳闸，断路器处于跳闸位置，TWJ跳位开入，保护装置的重合闸则不具备充电条件。
但此时双位置继电器KKJ （HHJ）仍为合后位置，需手动跳闸以后，KKJ（HHJ）处于跳后位置，才能重新闭锁重合闸。
重合闸充电在保护装置正常运行未起动时进行，重合闸控制字和把手投入、无TWJ、无压力低闭重、闭锁重合闸输入，经15秒后充电完成。
如采用“断路器合后”接点作为充电条件，手动跳闸闭锁重合闸仍然不能减少。
关于单操作箱、双操作箱、断路器为两个跳圈一个合圈的配合问题：单操作箱如仅配置一个双位置继电器KKJ（HHJ），一套合闸回路，两套跳闸回路。
五、MNS操作说明
►
停电检修：将主开关手柄从连接位置转到分断位置 将机构手柄
转到抽出位置拉出抽屉 停电检修
► 开关复位：带分励的抽屉及抽屉内断路器故障后，其断路器一次回路断 开。在故障排除后，只要将主开关手柄转到复位位置即可。
智能型万能式断路器
► 智能型万能式断路器（以下简称断路器），适用于交流50Hz，额定电压至690V， ► 额定电流630A-4000A的配电网络中，用来分配电能和保护线路及电源设备免受
► 红色是合闸按钮，红色是分闸按钮 ► 红色下面是分合闸指示，"I"表示在
合闸位置，"O"表示在分闸位置 ► 绿色下面是储能指示，"储能"表示已
经储能到位，随时可以合闸 ► 右边的黑色胶柄是手动储能把手，在
电动不能储能时可以上下摇动以储能， 必须储能到位才可以合闸，不论是电 动合闸还是手动合闸接线正确的情况 下，在电动可以储能的前提下会在在 合闸后(储能机构释能后)自动储能， 这样比较方便下次没有电源时的合闸
8E-24E抽屉主开关手柄操作说明
► 1．复位位置：带分励的抽屉及抽屉内断路器故障后，，其断路器一次回 路断开。在故障排除后，断路器需先复位后才可进行合分闸操作。 2．分断位置：主开关在断开位置。 3．连接位置：主开关和控制回路接通。
► 操作顺序：合闸：将机构手柄转到抽出位置主开关手柄转到分断位置推 进到分离位置 将机构手柄转到分离位置查看负荷侧接线可靠 将机构 手柄分离位置转到抽出位置向里推进到位后转到试验位置，试验控制回 路可靠 将机构手柄转到连接位置作好合闸准备 主开关手柄从分断位 置转动到连接位置 合闸完毕
rmw2rmw2智能型万能式断路器智能型万能式断路器面板操作面板操作红色是合闸按钮红色是分闸按钮红色是合闸按钮红色是分闸按钮红色下面是分合闸指示红色下面是分合闸指示ii表示在表示在合闸位置合闸位置oo表示在分闸位置表示在分闸位置绿色下面是储能指示绿色下面是储能指示储能储能表示已表示已经储能到位随时可以合闸经储能到位随时可以合闸右边的黑色胶柄是手动储能把手在右边的黑色胶柄是手动储能把手在电动不能储能时可以上下摇动以储能电动不能储能时可以上下摇动以储能必须储能到位才可以合闸不论是电必须储能到位才可以合闸不论是电动合闸还是手动合闸接线正确的情况动合闸还是手动合闸接线正确的情况下在电动可以储能的前提下会在在下在电动可以储能的前提下会在在合闸后合闸后储能机构释能后自动储能自动储能这样比较方便下次没有电源时的合闸这样比较方便下次没有电源时的合闸
