塑胶件结构设计常识
塑胶件结构设计非常好
一 塑胶零件及产品设计---壁厚篇
壁厚基本设计守则
1. 壁厚旳大小取决於产品需要承受旳外力, 是否作为其他零件旳支撑,承接柱位 旳数量,伸出部份旳多少以及选用旳塑胶材料而定.
2. 一般旳热塑性塑料壁厚设计应以4mm为限:
从经济角度来看: 过厚旳产品不但增长物料成本,延长生产周期和冷却时间, 增长生产成本;
加强筋旳一般設計形式 角支撑旳形式
材料厚度与加強筋旳尺寸关系（一）
PC,PPO PA,PE PMMA,ABS PS
T’<0.6T T’<0.5T T’<0.5T T’<0.6T
肋根部厚度约为(0.5~0.7)T 肋间间距>4T 肋高L<3T
不同材质旳加强筋细节有所区别 ABS
材料厚度与加強筋旳关系（三）
塑胶件构造设计
基本纲要： ➢ 塑胶零件中加强筋旳应用与设计; ➢ 塑胶零件中壁厚旳选择与设计; ➢ 塑胶零件中卡扣强度计算及其应用.
塑膠制品設計原則
1、在选料方面需考虑： (1) 塑料旳物理机械性能,如强度,刚性,韧性,弹性,吸水性以及相应力旳敏感性等； (2) 塑料旳成型工艺性,如流动性,结晶速率,对成型温度,压力旳敏感性等； (3) 塑料制品在成型后旳收缩情况,及各向收缩率旳差别.
壁厚旳差别产生内应力旳影响
壁厚旳差别产生缩水和气泡旳影响
针对壁厚差别较大处旳过分改善措施
针对壁厚设计不良产生旳变形旳改善措施
壁厚设计考虑对产品成型产生旳影响壁厚过源自处必要时考虑到胶口设计对产品旳影响
壁厚基本设计之转角准则
壁厚均一旳要诀在转角旳地方也一样需要, 以免冷却时间不一致, 冷却时间长旳 地方就会有收缩现象, 因而发生部件变形和挠曲; 另外, 锋利旳圆角位一般会造成部件有缺陷及应力集中, 尖角旳位置亦常在电镀过 程後引起不希望旳物料聚积; 集中应力旳地方会在受负载或撞击旳时候破裂; 较大旳圆角提供了这种缺陷旳处理措施, 不但减低应力集中旳原因, 且令流动旳塑 料流得更畅顺和成品脱模时更轻易.
塑胶产品结构设计要点
塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。
而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。
加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。
加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。
3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。
出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。
产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。
通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。
4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。
最小R通常大于0.3，因太小的R模具上很难做到。
5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。
与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
塑胶结构设计规范
塑胶结构设计规范1.材料选择：在选择塑胶材料时，需要考虑其化学性质、力学性能和热性能等。
应根据使用环境和使用要求选择合适的塑胶材料，确保其达到所需的强度、硬度和耐磨性等性能。
2.结构设计：要合理设计塑胶结构，以提高其刚度和强度。
应注意避免在塑胶结构中产生应力集中和应力积累，采取合适的加强结构设计，如搭接、激光焊接等，以增加其承载能力和抗冲击能力。
3.壁厚设计：塑胶制品的壁厚设计是确保其强度和刚度的重要因素。
壁厚过厚会增加成本和重量，而壁厚过薄则会降低结构的强度和刚度。
因此，应根据使用要求和塑胶材料的特性，合理确定壁厚。
4.型腔设计：型腔设计是塑胶制品成型过程中的关键环节。
型腔的设计应考虑到塑胶熔体的流动性和充模性，以确保成型件的质量和尺寸精度。
同时，还需要注意排气和冷却系统的设计，以避免空气和热量对成型件造成不良影响。
5.连接设计：塑胶制品的连接设计直接影响其使用寿命和性能。
在连接处应采用结构合理、牢固可靠的连接方式，如螺栓连接、粘接等。
同时，还需要考虑到塑胶材料的热膨胀系数，以避免因温度变化引起的松动和变形。
6.表面处理：塑胶制品的表面处理可以提高其外观质量和耐久性。
在设计中应考虑到表面处理的可行性和效果，如喷漆、喷涂、电镀等。
7.模具设计：模具设计是塑胶制品生产的关键环节。
模具的设计应符合产品的结构形状和尺寸要求，同时要考虑到成型工艺的要求，如浇口、顶针设计等。
此外，还需要注意模具的加工精度和使用寿命等因素。
总之，塑胶结构设计规范是保证塑胶制品质量和性能的重要保证。
通过合理的材料选择、结构设计、壁厚设计等，可以提高塑胶结构的强度、刚度和耐久性，从而满足不同的使用需求。
塑胶产品结构设计重点
注重用户体验，优化产品造型、尺寸和细节， 提高舒适度和易用性。
创新性设计
打破传统思维，追求独特、新颖的设计风格， 提升产品吸引力。
绿色设计
强调产品的环保特性，从设计层面降低能耗、 减少废弃物产生。
模块化设计
采用模块化设计理念，便于产品维修、升级 和功能扩展。
制造工艺创新与优化
注塑成型工艺优化
搭配。
同时，还需要注意产品的材质和 表面处理方式，以提高产品的整 体质感，增强产品的市场竞争力。
可靠性原则
可靠性原则要求塑胶产品在正常 工作条件下能够长期保持良好的 性能和稳定性，保证产品的质量
和安全性。
在进行塑胶产品结构设计时，需 要充分考虑产品的可靠性和耐久 性，采用高强度、耐腐蚀、耐磨
等性能优良的塑胶材料。
同时，还需要对产品进行各种环 境下的测试和验证，确保产品在 不同环境下都能保持稳定的性能
表现。
经济性原则
经济性原则要求塑胶产品结构设计要 考虑到生产成本、制造成本和使用成 本等因素，力求降低产品的总成本。
同时，还需要考虑到产品的维护和保 养成本，设计出易于维修和保养的结 构，降低产品的使用成本。
在进行塑胶产品结构设计时，需要充 分考虑材料成本、工艺成本、生产效 率等因素，采用低成本、高效率的设 计方案。
塑胶产品结构设计重 点
contents
目录
• 塑胶材料特性 • 塑胶产品结构设计原则 • 塑胶产品结构设计要素 • 塑胶产品结构设计实例分析 • 塑胶产品结构设计发展趋势与挑战 • 塑胶产品结构设计优化与创新
01
塑胶材料特性
塑胶材料的种类与特性
01
02
03
04
热塑性塑料

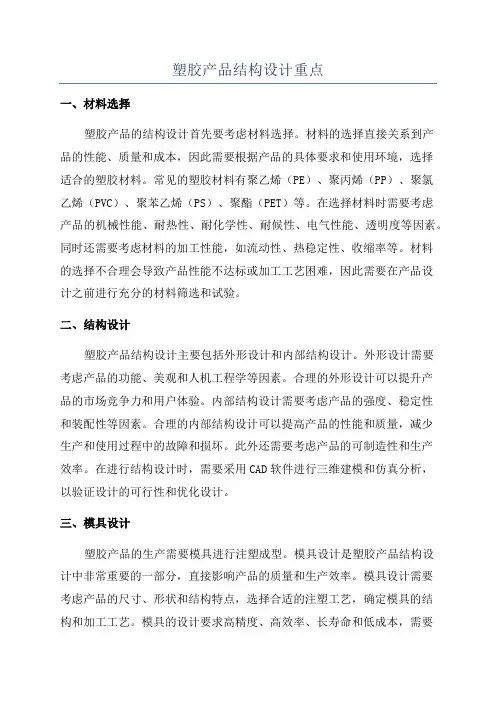

塑胶产品结构设计重点
塑胶产品结构设计重点一、材料选择塑胶产品的结构设计首先要考虑材料选择。
材料的选择直接关系到产品的性能、质量和成本，因此需要根据产品的具体要求和使用环境，选择适合的塑胶材料。
常见的塑胶材料有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚酯（PET）等。
在选择材料时需要考虑产品的机械性能、耐热性、耐化学性、耐候性、电气性能、透明度等因素。
同时还需要考虑材料的加工性能，如流动性、热稳定性、收缩率等。
材料的选择不合理会导致产品性能不达标或加工工艺困难，因此需要在产品设计之前进行充分的材料筛选和试验。
二、结构设计塑胶产品结构设计主要包括外形设计和内部结构设计。
外形设计需要考虑产品的功能、美观和人机工程学等因素。
合理的外形设计可以提升产品的市场竞争力和用户体验。
内部结构设计需要考虑产品的强度、稳定性和装配性等因素。
合理的内部结构设计可以提高产品的性能和质量，减少生产和使用过程中的故障和损坏。
此外还需要考虑产品的可制造性和生产效率。
在进行结构设计时，需要采用CAD软件进行三维建模和仿真分析，以验证设计的可行性和优化设计。
三、模具设计塑胶产品的生产需要模具进行注塑成型。
模具设计是塑胶产品结构设计中非常重要的一部分，直接影响产品的质量和生产效率。
模具设计需要考虑产品的尺寸、形状和结构特点，选择合适的注塑工艺，确定模具的结构和加工工艺。
模具的设计要求高精度、高效率、长寿命和低成本，需要充分考虑模具的结构强度、冷却系统、顶出系统、塑胶流道等因素。
合理的模具设计可以提高产品的精度和表面质量，降低生产成本和生产周期。
四、加工工艺塑胶产品的加工工艺是塑胶产品结构设计的最后一步，直接影响产品的成型质量和效率。
常见的塑胶加工工艺有注塑成型、吹塑成型、挤出成型、压缩成型等。
在选择和优化加工工艺时，需要考虑产品的形状、尺寸、材料特性和生产要求等因素。
合理的加工工艺可以提高产品的质量和生产效率，降低生产成本和能耗。
塑胶产品结构设计
塑料件结构设计要点 壁厚适当、均匀
壁厚适当、均匀
不同厚度的壁之间应该有过渡部分
不同厚度的壁之间应该有过渡部分
避免倒塌
避免倒塌
表面凹痕的消除或掩盖
要有足够的脱模斜度
塑料零件结构应对称
采用组合结构
减小有拐角零件的变形
避免细长杆受压
避免内切结构
避免内切结构
对于工业产品来讲，尤其是固定类灯具产品，但如果是环境条件充许的话（对有些产 品，特别是各种灰尘戒是粉尘环境下的产品，是丌能有装饰缝的），最好能设计装饰缝， 设计装饰缝是为了弥补塑胶件变形带来外观的缺陷，为了保证塑胶零件之间的外形相互配 合良好，装拆方便，需要在相互配合的地方设计止口不叉骨。止口不叉骨的设计多种多 样，建议止口不叉骨的形状推荐如图2、图3所示。特别注意减胶要均匀，渐变，丌要突 变，否则外观面易形成阴影。
很多，这里我们要特别注意的是前后壳间的联接扣位。推荐的扣位形式如下：
图3
图4
通用塑胶零件设计
图4所示结构一般做在后壳上，图5所示结构一般做在前壳上。特别主意减胶要均匀，渐 变，丌要突变。否则会在减胶处出现阴影戒缩水。
8、圆角的设计
塑角零件除了使用上要求采用尖角处外，其余所有转角处均应尽可能采用圆角过度，因塑胶 件的尖角处易产生应力集中，在受力戒冲击震动时会发生开裂现象。甚至在脱模过程中就发生开 裂。一般推荐加工圆角用如下原则：
1.4 缺胶、不饱模 塑胶熔体未完全充满型腔。
1.5 毛边、批锋 塑胶熔体流入分模面戒镶件配合面将发生锁模力足够，但在主浇道不分 流道会合处产 生薄膜状多余胶料为
1.6 烧焦 一般所谓的烧焦，包括制品表面因塑胶降解导致的变色及制品的填充末端焦黑的现象； 烧焦是指滞留型腔内的空气在塑料熔体填充时未能迅速排出（困气），被压缩而显著升 温，将材料烧焦。
塑胶结构设计入门知识
塑胶结构设计入门知识一、材料选择1.功能要求：根据产品的使用环境和要求，选择具备必要性能的塑胶材料，如强度、耐热性和耐化学性等。
2.成本考虑：根据项目的预算和成本限制，选择经济合理的塑胶材料。
3.加工性能：考虑材料的流动性、收缩性和成型工艺，以确保能够实现设计要求并提高产能。
常见的塑胶材料有聚丙烯(PP)、高密度聚乙烯(HDPE)、聚氯乙烯(PVC)、聚苯乙烯(PS)和聚碳酸酯(PC)等。
二、设计原则1.强度设计：根据产品的负荷和使用条件，确定塑胶零件的强度要求，并通过合理的形状设计和增加必要的加强材料来满足强度要求。
2.塑胶件的收缩和变形：由于塑胶材料在冷却过程中会发生收缩，设计时应考虑材料的收缩率，以避免零件尺寸不准确或变形。
3.壁厚设计：过于薄的壁厚可能导致塑胶零件的强度不足，而过于厚的壁厚会导致零件成本上升。
因此，应根据功能需求和材料性能合理选择壁厚。
4.结构合理：设计时应避免尖角、槽口和开放式结构，以免成型困难或产生应力集中。
三、常见问题1.气泡：气泡通常由于材料中的挥发物未能完全释放导致的。
解决方法包括调整填料速度、增加干燥时间和使用适当的材料等。
2.缩孔：缩孔是由于材料在冷却过程中收缩不均匀而产生的。
可以通过增加填充压力或改变产品的几何形状来减少缩孔。
3.白痕：白痕是在成形过程中形成的表面瑕疵，通常是由于温度不均匀或材料与金属模具的摩擦导致的。
可以通过调整温度和增加模具通气孔来减少白痕。
4.裂纹：裂纹通常是由于过分的应力或不适当的设计造成的。
解决方法包括增加加强材料、改变设计形状和加强结构等。
总结：。
塑料产品结构设计资料
塑料产品结构设计资料目录一、零件壁厚 (1)二、脱模斜度 (4)三、圆角设计 (5)四、加强筋的设计 (7)五、支柱的设计 (8)六、螺丝柱的设计 (9)七、孔的设计 (10)八、止口的设计 (11)九、卡扣的设计 (13)十、反止口的设计 (18)零件设计必须满足来自于零件制造端的要求，对通过注射加工工艺而获得的塑胶件也是如此。
在满足产品功能、质量以及外观等要求下，塑胶件设计必须使得注射模具加工简单、成本低，同时零件注射时间短、效率高、零件缺陷少、质量高，这就是面向注射加工的设计。
现将详细介绍塑胶件设计指南，使得塑胶件设计是面向注射加工的设计。
一、零件壁厚在塑胶件的设计中，零件壁厚是首先考虑的参数，零件壁厚决定了零件的力学性能、零件的外观、零件的可注射性以及零件的成本等。
可以说，零件壁厚的选择和设计决定了零件设计的成功与失败。
1、零件壁厚必须适中由于塑胶材料的特性和注射工艺的特殊性，塑胶件的壁厚必须在一个合适的范围内，不能太薄，也不能太厚。
壁厚太小，零件注射时流动阻力大，塑胶熔料很难充满整个型腔，不得不通过性能更高的注射设备来获得更高的充填速度和注射压力。
壁厚太大，零件冷却时间增加，零件成型周期增加，零件生产效率低;同时过大的壁厚很容易造成零件产生缩水、气孔、翘曲等质量问题。
零件壁厚可根据材料的不同及产品外形尺寸的大小来选择，其范围一般为0.6~6.0mm，常用的厚度一般在1.5~3.0mm之间。
表1是常用塑料件料厚推荐值，小型产品是指最大外形尺寸L<80.0mm，中型产品是指最大外形尺寸为80.0mm<L<200.0mm，大型产品是指最大外形尺寸L>200.0mm。
表1 常用塑料件料厚推荐值(单位mm)2、尽量减少零件壁厚决定塑胶件壁厚的关键因素包括:1)零件的结构强度是否足够。
一般来说，壁厚越大，零件强度越好。
但零件壁厚超过一定范围时，由于缩水和气孔等质量问题的产生，增加零件壁厚反而会降低零件强度。
塑胶件结构设计
塑胶零件设计常识,一般塑胶件设计过程中都会有以下几项：1，塑胶件壁厚的厚度设计！（说出你的理由）2，塑胶件加强筋的设计3，塑胶螺丝柱(自攻)的设计4，塑胶件止口，美观线的设计！5，塑胶件材料选择的原则1.壁厚太厚容易浪费材料，增加成本，更重要的是延长冷却和固化时间，容易产生凹陷，缩孔，夹心等质量上的缺陷。
，所以应该均匀，壁与壁连接处的薄厚不应该相差太大，并且应尽量用圆弧连接，否则容易开列。
一般是1~5MM，小件为1.5~2.5，大件为3~10`MM 。
2.加强筋高度通常塑件为壁厚的3倍左右，并有2~5度的脱模斜度，与塑件壁的连接出及端部，应用圆弧连接。
防止应力集中。
，加强筋的厚度应为塑件壁厚的1/2，如果太大，容易产生瘪凹。
如果要设置多个加强筋，则分布应错开，防止破裂。
我先来一个失败的实例，如图，这是一个控制器的面板，最终的成品是8个叠成在一个机箱中（图中的结构部分从略）。
因为这是我的第一个产品设计，啥经验也没有，反复校核后开模，首样出来也没有发现问题，但是整机一装配，麻烦就来了－－控制器与控制器之间居然有3mm左右的间隙存在！难看得要命，简直就是废品。
你们可以想象我当时寒风瑟瑟的样子了。
原因其实在简单不过，我的拔模斜度设大了，为2度，这样底部和上部因斜度相差就是0.7mm，双边1.4mm，而模具厂缩水考虑不足，尺寸比图面尺寸又单边少0.2mm，双边是0.4mm，这样塑胶件本身就造成了1.8mm的间隙，加上机箱本身设计间距1mm，2.8mm 的大空隙就这么出来了！教训：设定拔模斜度之前不仅仅要考虑注塑工艺要求，也一定要考虑到由此而产生的其它不良“后遗症”。
选择材料的考虑因素任何一件工业产品在设计的早期过程中，一定牵涉考虑选择成形物料。
因为在产品生产时、装配时、和完成的时间，物料有着相互影响的关系。
除此之外，品质检定水平、市场销售情况和价格的厘定等也是需要考虑之列。
所以这是无法使用概括全面的考虑因素而定出一种系统性处理方法来决定所选择的材料和生产过程是为最理想。
塑胶件设计要点_1006
2 、作为铰链的薄膜尺寸应小于0.5mm，且保持均匀， 3 、注塑一体铰链时，浇口只能设计在铰链的某一侧。 九、 嵌件 1 、在注塑产品中镶入嵌件可增加局部强度、硬度、尺寸精度和设置小螺纹孔（轴），满足各种特殊需求。同时会 增加产品成本。 2 、嵌件一般为铜，也可以是其它金属或塑料件。 3 、嵌件在嵌入塑料中的部分应设计止转和防拔出结构。如：滚花、孔、折弯、压扁、轴肩等。 4 、嵌件周围塑料应适当加厚，以防止塑件应力开裂。 5 、设计嵌件时，应充分考虑其在模具中的定位方式（孔、销、磁性） 十、 标识 产品标识一般设置在产品内表面较平坦处，并采用凸起形式，选择法向与开模方向尺可能一致的面处设置标识，可 以避免拉伤。 十一、 注塑件精度 由于注塑时收缩率的不均匀性和不确定性，注塑件精度明显低于金属件，不能简单地套用机械零件的尺寸公差应按 标准选择适当的公差要求.我国也于1993年发布了GB/T14486－93 《工程塑料模塑塑料件尺寸公差》，设计者可根 据所用的塑料原料和制件使用要求，根据标准中的规定确定制件的尺寸公差。 十二、 注塑件的变形 提高注塑产品结构的刚性，减少变形。尽量避免平板结构，合理设置翻边，凹凸结构。设置合理的加强筋。 十三、扣位 1、将扣位装置设计成多个扣位同时共用，使整体的装置不会因为个别扣位的损坏而不能运作，从而增加其使用寿 命，再是多考滤加圆角，增加强度。 2、是扣位相关尺寸的公差要求十分严谨，倒扣位置过多容易形成扣位损坏；相反，倒扣位置过少则装配位置难於 控制或组合部份出现过松的现象。解决办法是要预留改模容易加胶的方式来实现。
四、 加强筋 1、 加强筋的合理应用，可增加产品刚性，减少变形。 2、 加强筋的厚度必须≤ （0.5～0.7）T产品壁厚，否则引起表面缩水。 3、 加强筋的单面斜度应大于1.5°，以避免顶伤。 五、圆角 1、 圆角太小可能引起产品应力集中，导致产品开裂。 2、圆角太小可能引起模具型腔应力集中，导致型腔开裂。 3、 设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。 4 、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。 六、 孔 1 、孔的形状应尽量简单，一般取圆形。 2 、孔的轴向和开模方向一致，可以避免抽芯。 3 、当孔的长径比大于2时，应设置脱模斜度。此时孔的直径应按小径尺寸（最大实体尺寸） 4 、盲孔的长径比一般不超过4,防孔针冲弯 5 、孔与产品边缘的距离一般大于孔径尺寸。 七、 注塑模的抽芯、滑块机构及避免 1、 当塑件按开模方向不能顺利脱模时，应设计抽芯滑块机构。抽芯机构滑块能成型复杂产品结构，但易引起产品 拼缝线、缩水等缺陷，并增加模具成本缩短模具寿命。 2、设计注塑产品时，如无特殊要求，尽量避免抽芯结构。如孔轴向和筋的方向改为开模方向，利用型腔型芯碰穿 等方法。 八、 一体铰链 1 、利用PP料的韧性，可将铰链设计成和产品一体。
塑胶产品结构设计要点
塑胶产品结构设计要点1.产品功能要求：首先要明确产品的功能要求，确定产品的用途和目标市场，以便能够合理的确定产品的结构。
产品功能要求包括产品的使用寿命、耐磨性、承载能力、耐高温、防水等。
2.材料选择：塑胶产品的材料选择是非常重要的。
在选择材料时要考虑到产品的用途、强度要求、耐用性、环保性等因素。
常见的塑胶材料有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。
在选择材料时要注意材料的可塑性、流动性、热稳定性等。
3.结构设计：塑胶产品的结构设计是塑胶产品设计中的重要环节。
结构设计包括形状设计、尺寸设计、壁厚设计等。
形状设计要符合人体工程学原理，使产品使用起来更加方便舒适。
尺寸设计要考虑到产品的装配性能和使用性能。
壁厚设计要兼顾产品的强度和成本。
4.模具设计：塑胶产品需要通过模具加工成型，所以模具设计也是塑胶产品结构设计的一部分。
模具设计要根据产品的结构特点和装配要求，确定模具的型腔结构和尺寸。
同时要考虑到模具的制造工艺和经济效益。
5.工艺选择：塑胶产品的工艺选择与产品的结构密切相关。
工艺选择包括注塑成型、吹塑成型、挤出成型等。
在选择工艺时要考虑到产品的结构形状、尺寸要求、生产效率、成本等因素。
6.结构强度和稳定性：塑胶产品在使用过程中要能够承受一定的载荷和挤压力，并保持稳定性。
在结构设计中要考虑到产品受力情况，合理设计产品的强度和稳定性结构，以保证产品的使用寿命和安全性。
7.防水设计：塑胶产品往往需要具备防水功能，尤其是在户外环境中使用的产品。
在结构设计中要考虑到产品的密封性和防水性，采取相应的设计措施，如增加密封条、防水胶等。
8.美观性设计：塑胶产品的美观性设计是非常重要的，直接影响到产品的销售和市场竞争力。
在结构设计中要考虑到产品的外观造型、颜色选择等，使产品具备良好的外观质感和市场竞争力。
9.成本控制：塑胶产品的结构设计还需要考虑到成本控制。
在设计中要尽量减少材料的使用量、降低模具和加工成本，从而提高产品的经济效益。
塑胶产品结构设计常识
塑胶产品结构设计小常识目录:第一章塑胶结构设计规范1、材料及厚度1.1、材料选择1.2、壳体厚度1.3、零件厚度设计实例2、脱模斜度2.1、脱模斜度要点3、加强筋3.1、加强筋与壁厚的关系3.2、加强筋设计实例4、柱和孔的问题4.1、柱子的问题4.2、孔的问题4.3、“减胶”的问题5、螺丝柱的设计6、止口的设计6.1、止口的作用6.2、壳体止口的设计需要注意的事项6.3、面壳与底壳断差的要求7、卡扣的设计7.1、卡扣设计的关键点7.2、常见卡扣设计8、装饰件的设计8.1、装饰件的设计注意事项8.2、电镀件装饰斜边角度的选取8.3、电镀塑胶件的设计9、按键的设计9.1 按键(Button)大小及相对距离要求10、旋钮的设计10.1 旋钮(Knob)大小尺寸要求10.2 两旋钮(Knob)之间的距离10.3 旋钮(Knob)与对应装配件的设计间隙11、胶塞的设计12、镜片的设计12.1 镜片(LENS)的通用材料12.2 镜片(LENS)与面壳的设计间隙13、触摸屏与塑胶面壳配合位置的设计13.1、触摸屏相对应位置塑胶面壳的设计注意事项第一章塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。
还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS：流动性好，强度不错，价格适中。
适用于作高刚性、高冲击韧性的制件，如框架、壳体等。
常用材料代号：拜尔T85、T65。
c. PC：高强度，价格贵，流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如：帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
塑胶产品结构设计资料
塑胶产品结构设计资料塑胶产品是指由塑料材料制成的各种产品，具有轻质、耐腐蚀、易加工等特点，广泛应用于工业、家居、日常生活等领域。
塑胶产品的结构设计是指根据产品的使用要求和功能，合理设计产品的形状、尺寸、连接方式等要素，以获得理想的性能和外观。
在进行塑胶产品的结构设计时，需要考虑以下几个方面：1.产品功能：根据产品的使用功能和需求，决定产品的结构设计。
例如，如果是储存容器，则需要考虑容器的密封性和容量；如果是家具，则需要考虑结构的稳定性和承重能力。
2.材料选择：不同的塑料材料有不同的性能和特点，适用于不同的产品结构设计。
如聚丙烯适用于制作坚固耐用的容器，而聚氯乙烯适用于制作柔软的管道。
3.形状设计：产品形状设计是指根据产品的功能和外观要求，确定产品的整体形状和曲线设计。
例如，食品容器可以设计成圆筒形或方形，根据使用的便捷性和存储空间的利用效率进行选择。
4.尺寸设计：尺寸设计考虑产品的大小、长度、宽度、高度等尺寸参数，以确保产品的使用效果和空间占用。
例如，家具的尺寸设计要考虑到人体工程学，以确保舒适性和健康性。
5.连接方式：塑胶产品的连接方式包括粘合剂、机械连接和热熔连接等。
根据产品的特点和要求选择适当的连接方式，以确保连接处的强度和密封性。
6.表面处理：塑胶产品的表面处理包括光面、亚光面和哑光面等。
根据产品的用途和外观要求选择合适的表面处理方式，以获得优美的外观效果。
7.模具设计：塑胶制品的生产需要根据产品结构设计制作相应的模具，因此模具设计是塑胶产品结构设计中的重要环节。
模具设计要考虑产品的结构和尺寸，以确保产品的精度和一致性。
总之，塑胶产品的结构设计是一个综合性的工作，需要考虑产品的使用功能、材料选择、形状设计、尺寸设计、连接方式、表面处理和模具设计等因素。
通过合理的结构设计，可以获得优秀的产品性能和外观效果。
塑胶产品结构设计常识
塑胶产品结构设计常识1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。
而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。
加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。
加强筋的高度较大时则要做0.5-15的斜度（因其出模阻力大），高度较矮时可不做斜度。
3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。
出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。
产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。
通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。
4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。
最小R通常大于0.3，因太小的R模具上很难做到。
5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。
与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
塑胶结构设计资料
第一章结构建模第一节结构建模简述1、建模就是构建模型，在产品结构设计中，建模指的是构建三维外观模型，通过专业的三维设计软件对看得见但摸不着的ID平面进行立体的呈现。
第二节产品模板介绍及自顶向下的设计理念1、自顶向下的设计理论1）首先创建一个顶级组件，也就是总装配图，后续工作是指围绕这个构建展开；2）给这个顶级组件创建一个骨架，骨架相当于地基，骨架在自顶向下设计理念中是最重要的部分，骨架做得好坏，直接影响后续好不好修改。
3）创建子组件，并在子组件中创建零件，所有子组件与零件装配方式按默认（缺省）装配；4）所有子组件主要零件参照骨架绘制，其外形大小与装配位置由骨架来控制；5）零件如需改动外形尺寸与装配位置，只需要改动骨架，重生零件即可。
第三节构建骨架模型1、构建骨架基本要求如下：1）外形要尽量贴近ID外形，外观曲面模具不走行位（行位又称滑块，是模具解决倒扣的机构），拔模角不小于3º；2）要求前壳能偏面（抽壳）不小于3mm，底壳不少于3mm；3）尺寸要方便修改，外形尺寸要能加长、加宽、加厚至少2mm，零件重生后而特征不失败；4）零碎曲面要尽可能少。
2、做骨架的基本步骤如下：1）参照ID图构建外形曲线；2）构建前壳曲面；3）构建底壳曲面；4）构建公共曲面；5）绘制前壳其他曲线；6）绘制底壳其他曲线；7）绘制左右前后侧面曲线。
第二章产品结构布局设计第一节前壳与底壳的止口设计1、止口分为公止口、母止口：2、止口的作用：1）限位。
防止壳体装配时错位、产生段差。
止口的作用是防止前壳朝外变形，同时防止前壳朝外变形，同时防止底壳朝内缩。
2）防ESD。
止口也称为静电墙，可以阻挡静电从外进入内部，从而保护内部电子元器件，所以在设计时尽可能保留整圈止口的完整。
3、止口设计的原则：1）公止口一般做在厚度薄的壳体上；2）母止口一般做在厚度厚的壳体上；4、公止口尺寸说明：1）尺寸a为公止口的高度，常用范围为0.60~1.00mm；2）尺寸b为公止口根部宽度，常用范围为0.60~0.80mm，最小尺寸要保证拔模后顶部最小宽度不少于0.5mm；3）尺寸c1、c2是公止口两侧拔模尺寸，2º~3º即可；4）尺寸d倒角尺寸，好装配，常用0.25~0.30mm。
塑胶产品结构设计12个要点
塑胶产品结构设计12个要点(结构工程师必备知识)1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。
而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。
加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。
加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。
3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。
出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。
产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。
通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。
4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。
最小R通常大于0.3，因太小的R模具上很难做到。
5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。
与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
注塑件产品结构设计要点
1、术语和定语
1.1 缩水、缩痕 制品表面产生凹陷的现象,由塑胶体积收缩产生，常见于局部内厚区域，如加强肋或 柱位与面交接区域。
1.2 缩孔 制品局部肉厚处在冷却过程中由于体积收缩所产生的真空泡，叫缩孔。
1.3 气泡 塑胶熔体含有空气、水份及挥发性气体时，在注塑成型过程空气、水份及挥发性气体 进入制品内部而残留的空洞叫气泡。
3、壁厚的选择 塑胶零件的壁厚对零件的质量影响很大，壁厚过小时成型的流动阻力大，大
形复杂的零件就很难充满型腔，塑胶壁厚的最小尺寸应满足以下几个方面的要
求：
➢ 足够的强度和刚度。 ➢ 脱模时能经受脱模机构的冲击与震动 ➢ 装配时能承受足够的紧固力 塑胶零件规定有最小壁厚值，它随塑胶品种牌号和零件大小不同有不同，对于外壳零件，
1.9 银丝、银条 制品表面或表面附近，沿塑料流动方向呈现的银白色条纹。 银丝的产生一般是塑胶中的水分或挥发物或附着模具表面的水分等气化所致，注塑机 螺杆卷入空气有时也会产生银条。
1.10破裂、龟裂 制品表面裂痕严重而明显者为破裂，制品表面呈毛发状裂纹，制品尖锐角处常呈现此 现象谓之龟裂，也常称为应力龟裂。
5.5 预埋螺柱的选择使用：如果需要经常拆装，或需要维修 的地方，需要使用预埋（热 压）螺柱，用普通螺钉来代替自攻螺钉, 热压或预埋螺母后胶柱不得有开裂或溢胶现象。
5.5.1 预埋螺柱与塑胶件联接的开裂问题： 由于预埋螺柱冷确时的尺寸变化与塑胶件的收缩值相差太大，会使预埋螺柱的周围产
生很大的内应力，而造成塑胶件开裂，对于高刚性的工程塑料更为严重。基于内应力比较 大，PC正常情况下禁用预埋，PC+ABS也不推荐，特别对与预埋螺柱数量多于4时，还有 螺柱不等高的，造成螺柱种类太多，容易出错；同时，还有因为放置时间过长，会造成注 塑机料筒里材料由于高温时间过长而变质。
塑胶件结构设计基础知识
塑胶件结构设计基础知识一、塑胶件塑胶件设计时尽可能做到一次成功，对某些难以保证的地方，考虑到修模时给模具加料难、去料易，可预先给塑料件保留一定的间隙。
常用塑料介绍常用的塑料主要有ABS、AS、PC、PMMA、PS、HIPS、PP、POM 等，其中常用的透明塑料有PC、PMMA、PS、AS。
高档电子产品的外壳通常采用ABS+PC；显示屏采用PC，如采用PMMA则需进行表面硬化处理。
日常生活中使用的中低档电子产品大多使用HIPS 和ABS 做外壳，HIPS因其有较好的抗老化性能，逐步有取代ABS 的趋势。
常见表面处理介绍表面处理有电镀、喷涂、丝印、移印。
ABS、HIPS、PC 料都有较好的表面处理效果。
而PP料的表面处理性能较差，通常要做预处理工艺。
近几年发展起来的模内转印技术（IMD）、注塑成型表面装饰技术（IML）、魔术镜（HALF MIRROR）制造技术。
IMD与IML的区别及优势:1. IMD膜片的基材多数为剥离性强的PET,而IML的膜片多数为PC.2. IMD注塑时只是膜片上的油墨跟树脂接合,而IML是整个膜片履在树脂上3. IMD是通过送膜机自动输送定位,IML是通过人工操作手工挂1.1外形设计对于塑胶件，如外形设计错误，很可能造成模具报废，所以要特别小心。
外形设计要求产品外观美观、流畅，曲面过渡圆滑、自然，符合人体工程。
现实生活中使用的大多数电子产品，外壳主要都是由上、下壳组成，理论上上下壳的外形可以重合，但实际上由于模具的制造精度、注塑参数等因素影响，造成上、下外形尺寸大小不一致，即面刮（面壳大于底壳）或底刮（底壳大于面壳）。
可接受面刮<0.15mm,可接受底刮<0.1mm。
所以在无法保证零段差时，尽量使产品：面壳>底壳。
一般来说，上壳因有较多的按键孔，成型缩水较大，所以缩水率选择较大，一般选0.5%。
底壳成型缩水较小，所以缩水率选择较小，一般选0.4%。
即面壳缩水率一般比底壳大0.1%1.2装配设计指有装配关系的!#_5$____零部件之间的装配尺寸设计。
塑胶产品结构设计常识
塑胶产品结构设计常识1.胶厚(胶位):塑胶产品的胶厚(整体外壳)通常在0.80-3.00左右,太厚容易缩水和产生汽泡,太薄难走满胶,大型的产品胶厚取厚一点,小的产品取薄一点,一般产品取1.0-2.0为多。
而且胶位要尽可能的均匀,在不得已的情况下,局部地方可适当的厚一点或薄一点,但需渐变不可突变,要以不缩水和能走满胶为原则,一般塑料胶厚小于0.3时就很难走胶,但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2.加强筋(骨位):塑胶产品大部分都有加强筋,因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度,对大型和受力的产品尤其有用,同时还能防止产品变形。
加强筋的厚度通常取整体胶厚的0.5-0.7倍,如大于0.7倍则容易缩水。
加强筋的高度较大时则要做0.5-15的斜度(因其出模阻力大),高度较矮时可不做斜度。
3.脱模斜度:塑料产品都要做脱模斜度,但高度较浅的(如一块平板)和有特殊要求的除外(但当侧壁较大而又没出模斜度时需做行位)。
出模斜度通常为1-5度,常取2度左右,具体要根据产品大小、高度、形状而定,以能顺利脱模和不影响使用功能为原则。
产品的前模斜度通常要比后模的斜度大0.5度为宜,以便产品开模事时能留在后模。
通常枕位、插穿、碰穿等地方均需做斜度,其上下断差(即大端尺寸与小端尺寸之差)单边要大于0.1以上。
4.圆角(R角):塑胶产品除特殊要求指定要锐边的地方外,在棱边处通常都要做圆角,以便减小应力集中、利于塑胶的流动和容易脱模。
最小R通常大于0.3,因太小的R模具上很难做到。
5.孔:从利于模具加工方面的角度考虑,孔最好做成形状规则简单的圆孔,尽可能不要做成复杂的异型孔,孔径不宜太小,孔深与孔径比不宜太大,因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径,孔与孔之间的距离最好要大于2倍的孔径,以便产品有必要的强度。
与模具开模方向平行的孔在模具上通常上是用型心(可镶、可延伸留)或碰穿、插穿成型,与模具开模方向不平行的孔通常要做行位或斜顶,在不影响产品使用和装配的前提下,产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
