塑胶件结构设计手册(精华板)
塑胶件通用结构设计
Rev.A
P17
壁厚:
壁厚影响收缩
Rev.A
P18
壁厚:
Rev.A
壁厚影响收缩
前后模温度差异大时,冷却效率所影响，冷面先收缩，但很快固化，收缩量 固定，但热面缓慢收缩，分子有较长时间重排，收缩量会更大，所以产品会 向热的一面弯曲(产品各处温度差 大于10 ̊C以上)
P19
Rev.A
壁厚:
壁厚影响收缩
PC 6485 UL.pdf
P25
肋骨:
肋骨厚度:
Rev.A
P26
Rev.A
肋骨:
肋骨厚度推荐值:
高光泽面, 可以选择更薄的厚度: <1.5mm, 厚度推荐值 <=1.0mm, 等于壁厚
P27
Rev.A
肋骨:
加强筋厚度与塑件壁厚的关系:
P28
肋骨:
薄壁肋骨问题:
-难填充 -靠近浇口比远处更难填充 -当壁厚在填充时,薄壁滞流冻结
圆角加大，应力集中减少。 内圆角R <0.3T----应力剧增。 内圆角R >0.8T----几乎无应力集中
Rev.A
P33
肋骨:
常见加强肋设计:
Rev.A
P34
肋骨:
常见加强肋设计:
Rev.A
P35
肋骨:
常见加强肋设计:
Rev.A
P36
肋骨:
常见加强肋设计:
Rev.A
P37
Rev.A
肋骨:
Rev.A
P2
Rev.A
壁厚:
壁厚的影响: 机械性能,感观,模塑性,成本
- 壁厚的选择是各方面的平衡 *强度 VS 减轻重量 *耐久性 VS 成本
塑件的结构设计
图10.20 齿轮与轴的固定形式
IV 1.8 文字、符号和标记
ERS 塑料制品的花纹（如凸、凹纹、皮革纹等），有的是使用
ITY 上的要求，有的是为了装饰。
SHANGHAI DIAN 图10.21 塑料制品的花纹设计
图10.22 塑料制品上的文字结构形式
JI U 1.9 合页设计 NI （1）壁厚小，薄膜薄，壁厚大，薄膜厚 VE （2）合页部分壁厚均匀 RS （3）塑料从薄膜一边流向另一边，热弯若干次
图10.5 塑件制品的壁厚设计改进
S 1.4 加强筋及其他防变形的结构设计
HA 1.4.1 加强筋
表10.1 常用塑料的壁厚取值
NG （1）加强筋的作用
HA ① 不增加壁厚情况下，增 I D 加塑件强度和刚度
IA ② 降低塑料的充模阻力
NJI UNIVERSITY 图10.6 加强筋的作用
S （2）加强筋的设计
ITY 聚丙烯、尼龙、聚乙烯、酚醛塑料适合此类结构
S 第 十 章 塑件的设计 HA 第二节 塑件螺纹设计 NGH 2.1 螺纹成型方法 AI （1）直接模塑成型 DIA （2）后加工成型 NJ （3）利用金属的螺纹嵌件 I U 2.2 模塑螺纹的设计 NIV （1）外螺纹直径不宜小于4mm，内螺纹直径不宜小于 ER 2mm。塑料制品螺纹达不到高精度，一般低于IT8 SI （2）螺纹配合长度不宜过长，一般不超过7~8牙 TY （3）为防止螺纹外圈在使用中不至于崩裂或变形，螺孔
I DIANJI UNIVERSITY a)不合理
b) 边框支撑 图10.11 塑料制品的支撑面
c) 底脚支撑
SHANGHAI DI 1.4 加强筋及其他防变形的结构设计 AN 1.4.3 球面或拱曲面 JI U 薄壳状塑件底部和端盖制成球面或 NIVERSITY 拱曲面，有效增加刚性和减少变形
塑胶产品结构设计重点
孔离边位或内壁边之要点 ：
confidential
18
四、塑胶产品结构设计-洞孔 (Hole)
盲孔设计要点： 盲孔是靠模具上的镶针形成，而镶针的设计只能单边支撑在模具上，因此很容易 被溶融的塑料使其弯曲变形，造成盲孔出现椭圆的形状，所以镶针的长度不能过长。 盲孔深度最大是直径的3倍，考虑模具镶针强度要求直径最小0.8mm。 外观件上的各种凹槽，如雕刻文字等，要求棱线分明，导致过渡太急，易产生气
的刚性及强度有所不足时再适当地增加。
confidential
10
二、塑胶产品结构设计-加强筋
加强筋被置於塑胶部件边缘的基本尺寸建议：
因肋骨在冷却时会在背面造 成凹痕(或色差)，对策可在加强 筋对应的後面，设置一些小肋 骨或凹槽，用那些肋骨和凹槽 可以作装饰用途而消除缩水的
缺陷。
confidential
B. 最理想的壁厚分布是切面在任何一个地方都是均一的厚度。当因 功能上的需求以致壁厚有所改变时，由厚胶料的地方过渡到薄胶 料的地方应尽可能顺滑。太突然的壁厚过渡转变会导致因冷却速 度不同和产生乱流而造成尺寸不稳定和表面问题。
采用射出成型的生产方法时，流道、浇口和部件的设计应使塑料 由厚胶料的地方流向薄胶料的地方。这样使模腔内有适当的压力 以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。
confidential
14
三、塑胶产品结构设计-支柱 ( Boss )
对于外观件，当有螺丝柱子，需要进行缩水验证，依照上页图示意，塑胶壁厚 1.5 ，螺丝柱子外径3.4，验证结果 NG:(1.8-1.5)/1.5*100%=20% >8%。 外观面有可能会有缩水痕迹。
塑胶结构设计精华
塑胶结构设计精华塑胶结构设计规范1. 塑料制品设计的⼀般原则1、在选料⽅⾯需考虑：★塑料的物理机械性能，如强度、刚性、韧性、弹性、吸⽔性以及对应⼒的敏感性等；★塑料的成型⼯艺性，如流动性、结晶速率，对成型温度、压⼒的敏感性等；★塑料制品在成型后的收缩情况，及各向收缩率的差异。
2、在制品形状⽅⾯：能满⾜使⽤要求，有利于充模、排⽓、补缩，同时能适应⾼效冷却硬化（热塑性塑料制品）或快速受热固化（热固性塑料制品）等。
3、在模具⽅⾯：应考虑它的总体结构，特别是抽芯与脱出制品的复杂程度。
同时应充分考虑模具零件的形状及其制造⼯艺，以便使制品具有较好的经济性。
4、在成本⽅⾯：要考虑注射制品的利润率、年产量、原料价格、使⽤寿命和更换期限，尽可能降低成本。
2.材料的选取★ABS：⾼流动性，便宜，适⽤于对强度要求不太⾼的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部⽀撑架（键板⽀架、LCD⽀架）等。
还有就是普遍⽤在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）⽬前常⽤奇美PA-757、PA-777D等★PC+ABS：流动性好，强度不错，价格适中。
适⽤于作⾼刚性、⾼冲击韧性的制件，如框架、壳体等。
常⽤材料代号：拜尔T85、T65。
★PC：⾼强度，价格贵，流动性不好。
适⽤于对强度要求较⾼的外壳、按键、传动机架、镜⽚等。
常⽤材料代号如：帝⼈L1250Y、PC2405、PC2605。
★POM具有⾼的刚度和硬度、极佳的耐疲劳性和耐磨性、较⼩的蠕变性和吸⽔性、较好的尺⼨稳定性和化学稳定性、良好的绝缘性等。
常⽤于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常⽤材料代号如：M90-44。
★PA坚韧、吸⽔、但当⽔份完全挥发后会变得脆弱。
常⽤于齿轮、滑轮等。
受冲击⼒较⼤的关键齿轮，需添加填充物。
材料代号如：CM3003G-30。
★PMMA有极好的透光性，在光的加速⽼化240⼩时后仍可透过92%的太阳光，室外⼗年仍有89%，紫外线达78.5% 。
塑料结构设计的一些规范标准(详细易读版)
(1) 部品厚度设计示例
图1-1-12
(2) 常见部品的厚度
>表 二<
大机台 上,下盖 中机台 小机台 显示面板 大机台 中机台 小机台 PC冷冲压
>表 一<
>表 三<
部品名 壁厚 打印头盖 纸刀 电池盖 DG架 支架 硬盖 铝箔纸 铝板
* 以上数据随机台大小而变化
3. 设计加强筋应注意问题：
一章
(3) 圆形和近似圆形防转
一章
结构设计 3-2
a. 椭圆形按键
b. 圆形按键
当按键按下后限位 RIB依然没脱开
图1-1-12 图1-1-12
(4) 长按键CONTACT RUBBER的考虑
按键的RIB
说明：
按键的RIB 应在RUBBER中间; 长键的单颗RUBBER荷重为 1/2长键荷重。
NG
图1-1-12
(2).常规斜度举例
a. 下盖BOSS的斜度
图1-1-12
b.当外形线在87°线之外时，产品外形脱模不好，要求修正。
不可脱模
保证脱模线
图1-1-12
图1-1-12
c.按键周边的脱模斜度 条件限制
按键较高，(常B> 周边要咬花纹 周边不咬花，且按键不高 图1-1-12 )
脱模斜度
一章
结构设计 1-2
图1-1-12
大机台:aa<25mm(max)； 小机台:aa<20mm(max)
(4) “OPEN”标识偏中心的部品卡钩设计，如打印头盖
A
B
图1-1-12
图1-1-12
图1-1-12 卡钩A 卡钩B
如图1-1-12“OPEN”不在卡钩A，B中间，当 开启或关闭头盖时，两卡钩受力不一样， 如卡钩的配合结构相同，则会出现如图 1-1-12扭转的情况，为此将两卡钩设计成 不一样，使其受力均匀。如图1-1-13
塑胶模具设计手册

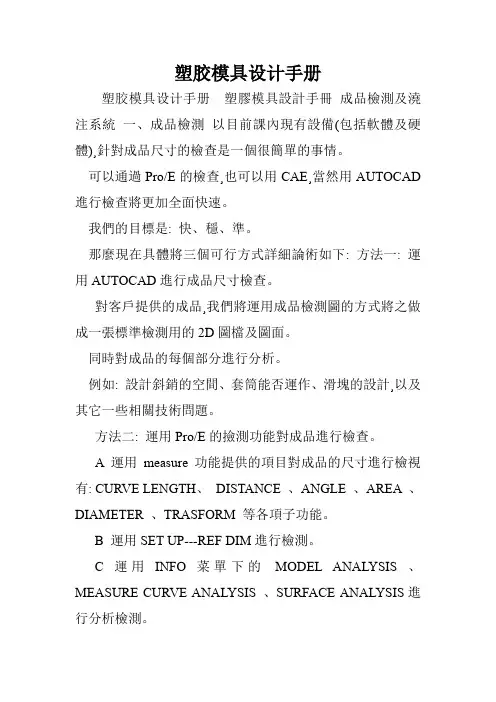

塑胶模具设计手册塑胶模具设计手册塑膠模具設計手冊成品檢測及澆注系統一、成品檢測以目前課內現有設備(包括軟體及硬體)¸針對成品尺寸的檢查是一個很簡單的事情。
可以通過Pro/E的檢查¸也可以用CAE¸當然用AUTOCAD 進行檢查將更加全面快速。
我們的目標是: 快、穩、準。
那麼現在具體將三個可行方式詳細論術如下: 方法一: 運用AUTOCAD進行成品尺寸檢查。
對客戶提供的成品¸我們將運用成品檢測圖的方式將之做成一張標準檢測用的2D圖檔及圖面。
同時對成品的每個部分進行分析。
例如: 設計斜銷的空間、套筒能否運作、滑塊的設計¸以及其它一些相關技術問題。
方法二: 運用Pro/E的撿測功能對成品進行檢查。
A運用measure功能提供的項目對成品的尺寸進行檢視有: CURVE LENGTH、DISTANCE 、ANGLE 、AREA 、DIAMETER 、TRASFORM 等各項子功能。
B 運用SET UP---REF DIM進行檢測。
C 運用INFO菜單下的MODEL ANALYSIS 、MEASURE CURVE ANALYSIS 、SURFACE ANALYSIS進行分析檢測。
方法三:運用CAE功能對成品進行檢測。
二、重量材質部分: 我們知道運用Pro/E的工程計算的功能可以很清楚地計算出成品的體積、重量。
我們運用CAE提供的資料庫將常用塑膠材料的特性進行匯編¸利用方便的塑膠特性選擇注塑成型機的大小。
三、投影面積的大小: 投影面積的大小也可以通過Pro/E 計算¸當然CAE的計算也是可以完成的。
只不過是CAE中投影面積的計算費時太長。
這不是方法上的問題¸而是技巧性的問題。
四、模流分析的結果。
塑膠材料的特性及進膠方式。
一些常見的高份子材料列如下表: 結晶性非結晶性PP 聚丙烯PS(ATACTIC)聚苯乙烯HDPE高密度聚乙烯PV AC 聚酯酸乙烯LDPE低高密度聚乙烯PMMA聚甲基丙烯酸甲酯PA(NYLON) EV A乙烯--醋酸乙烯共聚合物POM聚縮醛A V PTFE EV PEO CHLORINATED PE氯化聚乙烯PETP(PET)聚對苯二甲二乙酯ABS HIPS PPO 賽璐璐(cellulose)纖維素塑膠PC 聚碳酸酯PBT 聚對丁烯二甲二乙酯對一些常見的¸我們公司及客戶們經常使用的塑膠特性做一些簡單的介紹: 一、PC塑料(POLYCARBONATE): PC 兼具有耐熱性、耐沖擊性和透明性。
塑料产品结构设计资料
塑料产品结构设计资料目录一、零件壁厚 (1)二、脱模斜度 (4)三、圆角设计 (5)四、加强筋的设计 (7)五、支柱的设计 (8)六、螺丝柱的设计 (9)七、孔的设计 (10)八、止口的设计 (11)九、卡扣的设计 (13)十、反止口的设计 (18)零件设计必须满足来自于零件制造端的要求，对通过注射加工工艺而获得的塑胶件也是如此。
在满足产品功能、质量以及外观等要求下，塑胶件设计必须使得注射模具加工简单、成本低，同时零件注射时间短、效率高、零件缺陷少、质量高，这就是面向注射加工的设计。
现将详细介绍塑胶件设计指南，使得塑胶件设计是面向注射加工的设计。
一、零件壁厚在塑胶件的设计中，零件壁厚是首先考虑的参数，零件壁厚决定了零件的力学性能、零件的外观、零件的可注射性以及零件的成本等。
可以说，零件壁厚的选择和设计决定了零件设计的成功与失败。
1、零件壁厚必须适中由于塑胶材料的特性和注射工艺的特殊性，塑胶件的壁厚必须在一个合适的范围内，不能太薄，也不能太厚。
壁厚太小，零件注射时流动阻力大，塑胶熔料很难充满整个型腔，不得不通过性能更高的注射设备来获得更高的充填速度和注射压力。
壁厚太大，零件冷却时间增加，零件成型周期增加，零件生产效率低;同时过大的壁厚很容易造成零件产生缩水、气孔、翘曲等质量问题。
零件壁厚可根据材料的不同及产品外形尺寸的大小来选择，其范围一般为0.6~6.0mm，常用的厚度一般在1.5~3.0mm之间。
表1是常用塑料件料厚推荐值，小型产品是指最大外形尺寸L<80.0mm，中型产品是指最大外形尺寸为80.0mm<L<200.0mm，大型产品是指最大外形尺寸L>200.0mm。
表1 常用塑料件料厚推荐值(单位mm)2、尽量减少零件壁厚决定塑胶件壁厚的关键因素包括:1)零件的结构强度是否足够。
一般来说，壁厚越大，零件强度越好。
但零件壁厚超过一定范围时，由于缩水和气孔等质量问题的产生，增加零件壁厚反而会降低零件强度。
2019塑胶件机构设计详细版
进阶篇：3.1）塑胶件设计标签：塑胶件工艺结构2016年12月07日13:10:28 2626人阅读评论(0) 收藏举报分类：结构设计（80）作者同类文章X目录(?)[+]基础阅读塑胶简介1 定义与特性2 分类3 材料选择依据4 注塑成型机塑胶件设计指南1 零件壁厚11 零件壁厚必须适中12 尽量减少零件壁厚13 零件壁厚均匀14 软件壁厚分析功能2 避免尖角21 避免零件外部尖角22 避免在塑胶熔料流动方向上产生尖角23 避免在零件连接处产生尖角3 脱模斜度31 零件若无特殊需求脱模斜度一般取1232 收缩率较大的塑胶件脱模斜度较大33 尺寸精度要求较高的特征处取较小脱模斜度34 公模侧脱模斜度小于母模侧以利于脱模35 壁厚较厚时成型收缩大取较大脱模斜度36 咬花面与复杂面取较大脱模斜度37 玻纤增强塑料取较大脱模斜度38 零件某些平面因为功能需要可以不设置脱模斜度但模具则需设计侧抽芯结构模具结构复杂成本高39 在零件功能和外观等允许情况下零件脱模斜度尽可能取大310 脱模斜度的大小与方向不能影响零件的功能实现4 加强肋的设计41 加强筋的厚度不应该超过塑胶零件厚度的506042 加强筋的高度不能超过塑胶零件厚度的3倍43 加强筋根部圆角为塑胶零件厚度的02505倍44 加强筋的脱模斜度一般为051545 加强筋与加强筋之间的距离至少为塑胶零件厚度的2倍46 加强筋的设计需要遵守均匀壁厚原则47 加强筋的顶端增加斜角避免困气48 加强筋的方向与塑胶溶料的流向一致5 支柱的设计51 支柱的外径为内径的2倍52 支柱的厚度不超过零件厚度的06倍53 支柱的高度不超过零件厚度的5倍54 支柱的根部圆角为零件壁厚的02505倍55 支柱根部厚度为零件壁厚的07倍56 支柱的脱模斜度一般内径025外径0557 保证支柱与零件壁连接58 单独的支柱四周增加加强筋补强59 支柱的设计需要遵守均匀壁厚原则6 孔的设计61 孔的深度不能太深若太深采用阶梯孔成型62 避免盲孔不通孔底面太薄63 孔与孔的间距及孔与零件边缘尺寸避免太小64 零件上的孔尽量远离零件受载荷部位65 可以在孔的边缘增加凸缘增加孔的强度66 避免与零件脱模方向垂直的侧孔67 长孔的设计避免阻碍塑胶溶料的流动68 风孔的设计7雕刻文字符号及花纹71 塑胶部品种超过20g以上的部品必须追加材质标识72 雕刻区通常要求咬薄薄的花纹HT106目的避免在塑胶成型时出现流痕73 雕刻文字符号及花纹设计指南8 提高塑胶件强度的设计81 通过添加加强肋而不是增加壁厚来提高零件强度82 加强肋的方向要考虑载荷的方向83 多个加强肋的方向比单个较厚或较高的加强肋好84 设计零件增强剖面85 增加侧壁和优化侧壁剖面形状来提高零件强度86 避免零件应力集中87 合理设置浇口避免零件在熔接痕区域承受载荷88 其它方法9 提高塑胶件外观的设计91 选择合适的塑胶材料92 避免零件外观表面缩水921 合适的零件壁厚922 通过设计掩盖缩水923 合理的浇口位置93 预测零件变形设计减少变形94 外观零件之间设计美工沟95 避免外观零件表面出现熔接痕951 塑胶件表面咬花可以部分掩盖熔接痕但并不能完全掩盖熔接痕952 喷漆可以掩盖熔接痕953 合理设置浇口的位置和数量避免在零件重要外观表面产生熔接痕954 保证模具通风顺畅96 合理选择分模线避免零件重要外观面出现断差或者毛边97 顶针避免设计在零件重要外观面10 降低塑胶件成本的设计101 设计多功能的零件102 降低零件材料成本103 简化零件设计降低模具成本104 避免零件严格的公差105 零件设计避免倒扣1051 避免零件内部侧凹1052 避免零件外部侧凹1053 避免抽芯机构受阻106 降低模具修改成本106 1 零件的可注射性设计1062 减少产品设计修改次数1063 避免添加材料的模具修改107 使用卡勾代替螺丝等固定结构108 合理选择模具穴数和冷热流道系统109 零件外观装饰特征文字和符号宜向外凸出1010 设计零件和模具使得浇口能够自动切除或者把浇口隐藏在产品内部避免对浇口二次加工1011 把分型面隐藏在产品内部避免对分型面二次切除加工11 注塑模具可行性设计111 卡扣等结构应为斜销或滑块预留足够的退出空间112 避免模具出现薄铁以及强度太低的设计塑胶件的装配1 卡扣装配11 卡扣的尺寸12 卡扣根部增加圆角13 卡扣均匀分布14 使用定位柱辅助卡扣装配和提高装配精度15 卡扣设计避免增加模具复杂度16 考虑模具修改方便性2 机械紧固自攻螺钉21 装配次数22 支柱的内径和外径23 螺牙咬合长度不少于2倍螺钉公称直径24 支柱的深度至少比螺钉长度高05毫米25 支柱顶部增加斜角或沉孔26 支柱四周增加加强筋根部添加圆角27 合理的驱动扭矩3 超声波焊接将结构后注推书塑胶件DFMA表格1 塑胶件设计检查2 塑胶件装配方式设计检查塑胶件公差标准1 尺寸公差2 角度公差3 形位公差4 表面粗糙度本章目的：设计符合注射（塑胶）工艺的零件，不再犯简单错误，不必再为反复修改模具而烦恼。
塑料件结构设计详解-精
塑料件结构设计详解-精塑料件结构设计通⽤塑胶零件设计1、术语和定语1.1 缩⽔、缩痕制品表⾯产⽣凹陷的现象,由塑胶体积收缩产⽣，常见于局部内厚区域，如加强肋或柱位与⾯交接区域。
1.2 缩孔制品局部⾁厚处在冷却过程中由于体积收缩所产⽣的真空泡，叫缩孔。
1.3 ⽓泡塑胶熔体含有空⽓、⽔份及挥发性⽓体时，在注塑成型过程空⽓、⽔份及挥发性⽓体进⼊制品内部⽽残留的空洞叫⽓泡。
1.4 缺胶、不饱模塑胶熔体未完全充满型腔。
1.5 ⽑边、批锋塑胶熔体流⼊分模⾯或镶件配合⾯将发⽣锁模⼒⾜够，但在主浇道与分流道会合处产⽣薄膜状多余胶料为1.6 烧焦⼀般所谓的烧焦，包括制品表⾯因塑胶降解导致的变⾊及制品的填充末端焦⿊的现象；烧焦是指滞留型腔内的空⽓在塑料熔体填充时未能迅速排出（困⽓），被压缩⽽显著升温，将材料烧焦。
通⽤塑胶零件设计1.7 熔接痕、夹⽔纹模具采⽤多浇⼝进浇⽅案时，胶料流动前锋相互汇合；孔位和障碍物区域，胶料流动前锋也会被⼀分为⼆；壁厚不均匀的情况也会导致熔接痕。
1.8 喷痕、蛇纹⾼速通过浇⼝的塑胶熔体直接进⼊型腔，然后接触型腔表⾯⽽固化，接着被随后的塑胶熔体推挤，从⽽残留蛇⾏痕迹。
侧浇⼝，塑胶经过浇⼝后⽆滞料区域或滞料区域不充⾜时，容易产⽣喷痕。
1.9 银丝、银条制品表⾯或表⾯附近，沿塑料流动⽅向呈现的银⽩⾊条纹。
银丝的产⽣⼀般是塑胶中的⽔分或挥发物或附着模具表⾯的⽔分等⽓化所致，注塑机螺杆卷⼊空⽓有时也会产⽣银条。
1.10破裂、龟裂制品表⾯裂痕严重⽽明显者为破裂，制品表⾯呈⽑发状裂纹，制品尖锐⾓处常呈现此现象谓之龟裂，也常称为应⼒龟裂。
1.11表⾯光泽不良制品表⾯失去材料本来的光泽，形成乳⽩⾊层膜、模糊状态等皆可称为表⾯光泽不良。
通⽤塑胶零件设计1.12 翘曲变形制品因壁厚或是成形时冷却不均匀⽽产⽣收缩⽐例不同，从⽽形成制品变形或是扭曲。
1.13 流痕塑胶熔体流动的痕迹，以浇⼝为中⼼⽽呈现的条纹波浪形状。
塑胶件结构设计
第十节 标记、符号、文字
塑件上直接塑出文字、符号或花纹
可以作成三种形式
一、凸型文字、符号、或花纹 二、凹型字迹 三、凸起的文字设在凹坑内，在模具上镶上
刻颗有字迹的块
塑件上成型的文字符号要求： 凸出高度≥0.2mm 线条宽度≥0.3mm 一般0.8mm 两条线间距≥0.4mm 边框可比字体高出>0.3mm 字体或符号的脱模斜度>10°
复杂件>简单件 壁厚>壁薄件 精度低>精度高 塑件内表面> 外表面（塑件留在型腔） 较高较大尺寸可取较小脱模斜度 收缩率大应取较大脱模斜度
三、 取斜度的方向
外径（D）：以大端为基准放脱模斜度，斜度由缩小方向取得 内径（d）：以小端为基准，斜度由扩大方向取得
α′>α （内>外） 塑件留在型腔
一般取1°~1.5 ° 也可小到0.5° （若有特殊要求时）斜度可取外表面5′，内表面10′~20′ 凸边、凹凸条纹、加强筋，取4°~5° 塑件高度不大——允许不放脱模斜度
四、模具结构 （1）浇口大小：浇口大时收缩小，浇口小收缩大。 （2）料流方向：与料流方向平行尺寸收缩的，与之垂直的尺寸收缩小。 （3）分型面决定了飞边的位置，飞边使垂直于分型面的尺寸产生误差 （4）型芯、推杆等滑动部分的固定方法及模具的拼合方式、加工方法
等直接影响塑件的尺寸精度 （5）磨损：成型零件在使用中的磨损也使塑件产生误差。
角或锐角，以利于均匀收缩，防止局部应力。
4．嵌件周围的塑料层要有足够的厚度 以保证强度，防止塑件开裂
酚醛类及相似的热固性塑料，嵌件周围料 层最小厚度C，顶部塑料层最小厚度H与嵌 件直径D的关系推荐值如下：
D <4 4～8 8～12 12～16 16～25 H 1 1.5 2 2.5 3
塑胶结构设计资料
塑胶结构设计资料第一章结构建模第一节结构建模简述1、建模就是构建模型，在产品结构设计中，建模指的是构建三维外观模型，通过专业的三维设计软件对看得见但摸不着的ID平面进行立体的呈现。
第二节产品模板介绍及自顶向下的设计理念1、自顶向下的设计理论1）首先创建一个顶级组件，也就是总装配图，后续工作是指围绕这个构建展开；2）给这个顶级组件创建一个骨架，骨架相当于地基，骨架在自顶向下设计理念中是最重要的部分，骨架做得好坏，直接影响后续好不好修改。
3）创建子组件，并在子组件中创建零件，所有子组件与零件装配方式按默认（缺省）装配；4）所有子组件主要零件参照骨架绘制，其外形大小与装配位置由骨架来控制；5）零件如需改动外形尺寸与装配位置，只需要改动骨架，重生零件即可。
第三节构建骨架模型1、构建骨架基本要求如下：1）外形要尽量贴近ID外形，外观曲面模具不走行位（行位又称滑块，是模具解决倒扣的机构），拔模角不小于3o；2）要求前壳能偏面（抽壳）不小于3mm，底壳不少于3mm；3）尺寸要方便修改，外形尺寸要能加长、加宽、加厚至少2mm，零件重生后而特征不失败；4）零碎曲面要尽可能少。
2、做骨架的基本步骤如下：1）参照ID图构建外形曲线；2）构建前壳曲面；3）构建底壳曲面；4）构建公共曲面；5）绘制前壳其他曲线；6）绘制底壳其他曲线；7）绘制左右前后侧面曲线。
第二章产品结构布局设计第一节前壳与底壳的止口设计1、止口分为公止口、母止口：2、止口的作用：1）限位。
防止壳体装配时错位、产生段差。
止口的作用是防止前壳朝外变形，同时防止前壳朝外变形，同时防止底壳朝内缩。
2）防ESD。
止口也称为静电墙，可以阻挡静电从外进入内部，从而保护内部电子元器件，所以在设计时尽可能保留整圈止口的完整。
3、止口设计的原则：1）公止口一般做在厚度薄的壳体上；2）母止口一般做在厚度厚的壳体上；4、公止口尺寸说明：1）尺寸a为公止口的高度，常用范围为0.60~1.00mm；2）尺寸b为公止口根部宽度，常用范围为0.60~0.80mm，最小尺寸要保证拔模后顶部最小宽度不少于0.5mm；3）尺寸c1、c2是公止口两侧拔模尺寸，2o~3o即可；4）尺寸d倒角尺寸，好装配，常用0.25~0.30mm。
塑胶产品结构设计规范-精
塑胶产品结构设计规范版本编号 1本页码第 4 页共6页(盖受控印章处)塑胶产品结构设计规范制订申请部门会签批准产品中心运管计划处品质管理部销售中心工程部制造中心资材中心产品二部塑胶产品结构设计规范版本编号 1本页码第 4 页共6页边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固后出现收缩痕。
更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。
若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。
下图可供叁考:2、转角准则壁厚均一的要诀在转角的地方也同样需要，以免冷却时间不一致。
冷却时间长的地方就会有收缩现象，因而发生部件变形和挠曲。
此外，尖锐的圆角位通常会导致部件有缺陷及应力集中，集中应力的地方会在受负载或撞击的时候破裂。
较大的圆角提供了这种缺点的解决方法，不但减低应力集中的因素，且令流动的塑料流得更畅顺和成品脱模时更容易。
下图可供参考之用:根据产品要求，塑件材料主体壁厚不少于1.6mm。
下表为常用材料壁厚选择供参考：表6.1.2-1 常用塑胶材料的壁厚选择塑胶种类最小壁厚小型件壁厚中型件壁厚大型件壁厚ABS 0.75 1.25 1.6 3.2～5.4防火ABS 0.75 1.25 1.6 3.2～5.4PA66+玻纤0.45 0.75 1.6 2.4～3.2PMMA 0.8 1.5 2.2 4～6.5塑胶产品结构设计规范版本编号 1本页码第 4 页共6页6.1.4 装配方式的选择塑件的装配方式和实现手段，是必须在设计初期就要做出规划的环节，否则会影响到整个项目结构的实现性，甚至影响到PCB Layout和ID造型。
目前二部的塑胶外壳常用装配方式有三种：一、超声溶接：通过高频振动把能量传递到焊区，实现胶壳的融合。
适用于体型小、成型结构简单、料厚比较均匀、不需要拆卸的塑件件，但不适用于容易受超声影响的同材质塑件本体上装配有其他小件的结构，譬如开关结构、活动插脚结构等，容易在超声时造成小件和本体的熔接，活动功能无法实现。
(完整版)塑胶产品结构设计注意事项
塑胶产品结构设计注意事项目录第一章塑胶结构设计规范1、材料及厚度1.1、材料选择1.2、壳体厚度1.3、零件厚度设计实例2、脱模斜度2.1、脱模斜度要点3、加强筋3.1、加强筋与壁厚的关系3.2、加强筋设计实例4、柱和孔的问题4.1、柱子的问题4.2、孔的问题4.3、“减胶”的问题5、螺丝柱的设计6、止口的设计6.1、止口的作用6.2、壳体止口的设计需要注意的事项6.3、面壳与底壳断差的要求7、卡扣的设计7.1、卡扣设计的关键点7.2、常见卡扣设计7.3、第一章塑胶结构设计规范1、材料及厚度1.1、材料的选取a. ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。
还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。
目前常用奇美PA-757、PA-777D等。
b. PC+ABS：流动性好，强度不错，价格适中。
适用于作高刚性、高冲击韧性的制件，如框架、壳体等。
常用材料代号：拜尔T85、T65。
c. PC：高强度，价格贵，流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如：帝人L1250Y、PC2405、PC2605。
d. POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。
e. PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮，需添加填充物。
材料代号如：CM3003G-30。
f. PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5% 。
机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。
塑胶件结构设计手册(精华板)
1.0 选择材料的考虑因素任何一件工业产品在设计的早期过程中，一定牵涉考虑选择成形物料。
因为在产品生产时、装配时、和完成的时间，物料有着相互影响的关系。
除此之外，品质检定水平、市场销售情况和价格的厘定等也是需要考虑之列。
所以这是无法使用概括全面的考虑因素而定出一种系统性处理方法来决定所选择的材料和生产过程是为最理想。
1.1 不同材料的特性1. ABS•用途:玩具、机壳、日常用品•特性:坚硬、不易碎、可涂胶水，但损坏时可能有利边出现设计上的应用:多数应用于玩具外壳或不用受力的零件。
2.PP•用途:玩具、日常用品、包装胶袋、瓶子•特性:有弹性、韧度强、延伸性大、但不可涂胶水。
•设计上的应用:多数应用于一些因要接受drop test(跌落测试)而拆件的地方。
3.PVC•用途:软喉管、硬喉管、软板、硬板、电线、玩具•特性:柔软、坚韧而有弹性。
•设计上的应用:多数用于玩具figure（人物），或一些需要避震或吸震的地方。
4.POM•用途:机械零件、齿轮、摃杆、家电外壳•特性:耐磨、坚硬但脆弱，损坏时容易有利边出现(Fig. 1.1.6)。
•设计上的应用:多数用于胶齿轮、滑轮、一些需要传动，承受大扭力或应力的地方。
5. Nylon （尼龙）•用途:齿轮、滑轮•特性:坚韧、吸水、但当水份完全挥发后会变得脆弱。
•设计上的应用:因为精准度比较难控制，所以大多用于一些模数较大的齿轮。
6. Kraton （克拉通）用途: 摩打垫特性: 柔软，有弹性，韧度高，延伸性强。
设计上的应用: 多数作为摩打垫，吸收摩打震动，减低噪音。
Table 1.1.1 一般胶料的特性与用途2.0 壁厚 [Wall Thickness]壁厚的大小取决于产品需要承受的外力、是否作为其它零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑料材料而定。
一般的热塑性塑料的壁厚设计应以4mm为限。
从经济角度来看，过厚的产品设计不但增加物料成本，延长生产周期(冷却时间)，增加生产成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.0 选择材料的考虑因素任何一件工业产品在设计的早期过程中，一定牵涉考虑选择成形物料。
因为在产品生产时、装配时、和完成的时间，物料有着相互影响的关系。
除此之外，品质检定水平、市场销售情况和价格的厘定等也是需要考虑之列。
所以这是无法使用概括全面的考虑因素而定出一种系统性处理方法来决定所选择的材料和生产过程是为最理想。
1.1 不同材料的特性1. ABS•用途:玩具、机壳、日常用品•特性:坚硬、不易碎、可涂胶水，但损坏时可能有利边出现设计上的应用:多数应用于玩具外壳或不用受力的零件。
2.PP•用途:玩具、日常用品、包装胶袋、瓶子•特性:有弹性、韧度强、延伸性大、但不可涂胶水。
•设计上的应用:多数应用于一些因要接受drop test(跌落测试)而拆件的地方。
3.PVC•用途:软喉管、硬喉管、软板、硬板、电线、玩具•特性:柔软、坚韧而有弹性。
•设计上的应用:多数用于玩具figure（人物），或一些需要避震或吸震的地方。
4.POM•用途:机械零件、齿轮、摃杆、家电外壳•特性:耐磨、坚硬但脆弱，损坏时容易有利边出现(Fig. 1.1.6)。
•设计上的应用:多数用于胶齿轮、滑轮、一些需要传动，承受大扭力或应力的地方。
5. Nylon （尼龙）•用途:齿轮、滑轮•特性:坚韧、吸水、但当水份完全挥发后会变得脆弱。
•设计上的应用:因为精准度比较难控制，所以大多用于一些模数较大的齿轮。
6. Kraton （克拉通）用途: 摩打垫特性: 柔软，有弹性，韧度高，延伸性强。
设计上的应用: 多数作为摩打垫，吸收摩打震动，减低噪音。
Table 1.1.1 一般胶料的特性与用途2.0 壁厚 [Wall Thickness]壁厚的大小取决于产品需要承受的外力、是否作为其它零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑料材料而定。
一般的热塑性塑料的壁厚设计应以4mm为限。
从经济角度来看，过厚的产品设计不但增加物料成本，延长生产周期(冷却时间)，增加生产成本。
从产品设计角度来看，过厚的产品增加引至产生空穴(气孔)的可能性，大大削弱产品的刚性及强度。
最理的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。
在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。
太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。
2.1 不同材料的常用壁厚1. ABS一般最先选择的材料，壁厚通常为1, 1.2, 1.5, 2, 2.5, 3mm，视乎产品的大小和功能而定。
2. PP因为比较软，而且基于缩水的问题，所以不能太厚，一般为1, 1.2, 1.5mm。
3. PVC因为多用由于figure(外形)上和多是实心，所以限制不大。
4. POM一般为1, 1.2, 1.5, 2, 2.5, 3mm视乎产品大小而定。
5. Nylon因为缩水率比较高，所以平均料厚和筋骨的比例可比较少。
6. Kraton因为多数用作摩打垫或不外露件，所以限制不大。
3.0 加强筋 (Ribs)加强筋在塑料部件上是不可或缺的功能部份。
加强筋有效地如『工』字铁般增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字铁般出现倒扣难于成型的形状问题，对一些经常受到压力、扭力、弯曲的塑料产品尤其适用。
此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用(Fig. 4.0.1)。
Fig. 3.0.1加强筋一般被放在塑料产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制于一些生产上的考虑，如模腔充填、缩水及脱模等。
加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。
要是加强筋没有接上产品外壁的话，未端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。
而且因为缩水的问题，筋骨的厚度不能大过平均壁厚的厚度。
一般的设计方法 : 平均壁厚×0.65~0.7产品脱离模具的过程亦相信十分困难。
要是该产品在产品设计的过程上已预留出模角及所有接触产品的模具零件在加工过程当中经过高度抛光的话，脱模就变成轻而易举的事情。
因此，出模角的考虑在产品设计的过程是不可或缺的。
因注塑件冷却收缩后多附在凸模上，为使产品壁厚平均及防止产品在开模后附在较热的凹模上，出模角对应于凹模及凸模是应该相等的。
不过，在特殊情况下若然要求产品于开模后附在凹模的话，可将相接凹模部份的出模角尽量减少，或刻意在凹模加上适量的倒扣位。
出模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。
此外，成型的方式，壁厚和塑料的选择也在考虑之列。
一般来说，高度抛光的外壁可使用 1/8 度或 1/4 度的出模角。
深入或附有织纹的产品要求出模角作相应增加，习惯上每0.025mm深的织纹,便需要额外1度的出模角。
此外，当产品需要长而深的肋骨较少的出模角时，顶针的设计须有特别的处理。
1. 出模角的大少是没有一定的淮则，多数是依照产品的深度来决定。
2. 一般的出模角为0.5°~1.0°。
3. 在深入或附有织纹的产品上，出模角的要求是视乎织纹的深度而相应增加，一般为2°~3°。
4. 一般的晒纹版上已清楚例出可供作参考之用的要求出模角。
(Fig. 4.0.1)4.1拔模角标准 [ Draft Standard ]Wall thickness Rib thickness Height of Rib (x) Draft Angle平均料厚骨厚加强筋高度拔模角1.5mm 1.1~1.2mmx≦5mm 1.0°~1.5°5＜x≦10mm 0.5°~0.8°10＜x≦15mm 0.5°2mm 1.4~1.5mmx≦5mm 1.0°~1.5°5＜x≦10mm 1.0°~1.5°10＜x≦15mm 0.5°~1.0°15＜x≦20mm 0.8°20＜x≦25mm 0.5°25＜x≦30mm 0.5°2.5mm 1.8mmx≦5mm 1.0°~1.5°5＜x≦10mm 0.5°~1.0°10＜x≦15mm 0.5°~1.0°15＜x≦20mm 0.5°20＜x≦25mm 0.5°25＜x≦30mm 0.5°3mm 2.1mmx≦5mm 1.0°5＜x≦10mm 1.0°10＜x≦15mm 1.0°15＜x≦20mm 1.0°20＜x≦25mm 0.5°~1.0°25＜x≦30mm 0.5°~1.0°30＜x≦35mm 0.5°~0.8°35＜x≦40mm 0.5°~0.8°注: 以上数据只供参考及以骨底的平面作中性面做出拔模角，如骨底是一个非平面的形状时，可选骨项的平面为中性面，但为避免加上拔模角后，骨厚超出比例出现缩的问题，所以一般以骨顶为中性面时，出模角大概为0.5°~0.8°不等。
此外，如在制造出模角时出现问题，可以用cut代替draft造出拔模角。
再者，可以视乎情况而减少骨厚，作对加上draft angle后骨底数的调教。
(Fig. 4.1.2)些应用均要有足够强度支持压力而不致于破裂。
支柱尽量不要单独使用，应尽量连接至外壁或与加强筋一同使用，目的是加强支柱的强度及使胶料流动更顺畅。
此外，因过高的支柱会导致塑料部件成形时困气，所以支柱高度一般是不会超过支柱直径的两倍半。
加强支柱的强度的方法(尤其是远离外壁的支柱)，除了可使用加强筋外，加强块的使用亦十分常见。
注: 为免在扭上螺丝时出现打滑的情况，支柱的出模角一般会以支柱顶部的平面为中性面，而且角度一般为0.5º~1.0º。
如支柱的高度超过15.0mm的时候，为加强支柱的强度，可在支柱连上些加强筋，作结构加强之用。
如支柱需要穿过PCB（线路板）的时候，同样在支柱连上些加强筋，而且在加强筋的顶部设计成平台形式，此可作承托PCB之用，而平台的平面与丝筒项的平面必须要有2.0 ~ 3.0mm。
(Fig. 5.0.4)6.0 支柱套 (Boss holder)如成品是以支柱收紧螺丝的时侯，在成品的上壳身必须要有支柱套来作定位之用。
跟据一般的安全规格标准，螺丝头必须收藏于不能触摸的位置，所以高度必须有2.5mm或以上。
以及，因为加上支柱套后会有Shape edge（形状边缘）的关系，所以在每一个支柱套上壳收螺丝的地方，必须加上R1.0或以上的round fillet（圆形圆角）。
7.0虚位定义在产品生产设计时，给与零件与零件之间虚位是一件不可缺少及非常重要的事情。
随着产品的大小，零件形状的不同及功能，给与虚位的数值也应相应改变。
8.0 六角孔配圆Pin的设计 (紧钉)在产品设计中，很多时因为功能及安全的问题，在外形上会出现拆件的情况，但亦都因为很多因素，拆件后的组装会出现外形不相配的情况。
所以便需要一些做淮数的定位柱来作外形的配合。
在外形上的定位一般多数以六角形的孔配紧配圆形的塑料柱，因为紧配的关系，所以六角孔与圆柱之间是不需要虚位和做出模角，而且在六角孔和胶柱项必须加上一些导入角(Fig. 8.0.1~8.0.2)。
很多时，六角孔配图柱会用作为胶水柱的装配之用。
所以此时便需要使用x`的尺寸给与六角孔与图柱较多的虚位藏入胶水。
ØD (mm) x (mm) x’ (mm) Øy (mm)2.0 2.1 2.2 4.62.5 2.6 2.7 5.13.0 3.1 3.2 5.63.5 3.6 3.8 6.24.5 4.6 4.8 7.29.0 六角nut 的装配方法在电池门与壳身的装配方法主要是以机牙螺丝配以藏在壳身的六角丝帽收紧电池门，在壳身内跟据六角丝帽的尺寸，做出一个六角孔的套筒，而且给以单边0.15mm 虚位，再以热溶或冷打的方法确保丝帽不会跌出此外，亦可以在套筒上加上一个Nut retainer (丝帽盖)，以涂胶的方式盖放在套筒上。
(Fig. 9.0.1~9.0.2) Screw Ø a (mm) Øb (mm) Øx (mm) Øy (mm) z (mm) w (mm)M2.0 4.2 6.6 2.2 6.4 1.5~21.5~2M2.3 2.5 M2.6 2.8 M3.0 5.6 8.0 3.2 5.4 M3.53.710.0 扣位扣位提供了一种不但方便快捷而且经济的产品装配方法，因为扣位的组合部份在生产成品的时候同时成型，装配时无须配合其它如螺丝、介子等紧锁配件，只要需组合的两边扣位互相配合扣上即可。
