电动机综合保护器
jd5电动机综合保护器工作原理

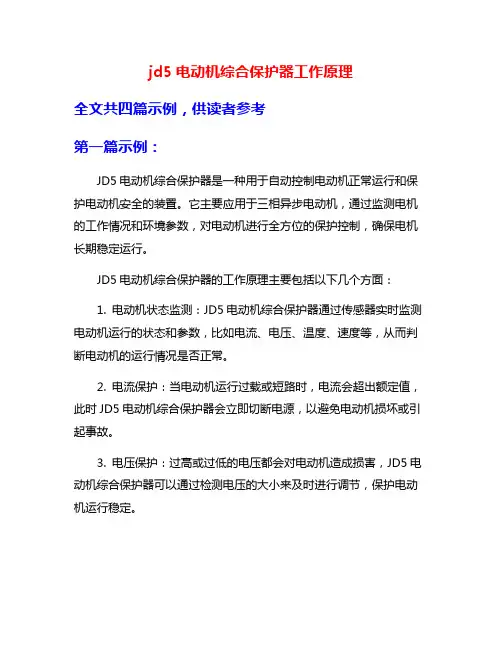

jd5电动机综合保护器工作原理全文共四篇示例，供读者参考第一篇示例：JD5电动机综合保护器是一种用于自动控制电动机正常运行和保护电动机安全的装置。
它主要应用于三相异步电动机，通过监测电机的工作情况和环境参数，对电动机进行全方位的保护控制，确保电机长期稳定运行。
JD5电动机综合保护器的工作原理主要包括以下几个方面：1. 电动机状态监测：JD5电动机综合保护器通过传感器实时监测电动机运行的状态和参数，比如电流、电压、温度、速度等，从而判断电动机的运行情况是否正常。
2. 电流保护：当电动机运行过载或短路时，电流会超出额定值，此时JD5电动机综合保护器会立即切断电源，以避免电动机损坏或引起事故。
3. 电压保护：过高或过低的电压都会对电动机造成损害，JD5电动机综合保护器可以通过检测电压的大小来及时进行调节，保护电动机运行稳定。
4. 温度保护：电动机在长时间高负荷运行时，会产生过热现象，JD5电动机综合保护器会通过温度传感器监测电机的温度，并在超过规定范围时停止电机运行，避免损坏。
6. 进水保护：对于在潮湿环境下运行的电动机，进水也是一个常见问题，JD5电动机综合保护器可以通过水位传感器检测机器内的水位，提前预警并切断电源。
JD5电动机综合保护器通过实时监测、智能判断和自动控制，确保电动机在各种工作环境下都能够安全可靠地运行。
它在工业生产中发挥着非常重要的作用，不仅可以保护电动机，延长电机的使用寿命，还能够保障生产设备和工人的安全。
在未来的发展中，JD5电动机综合保护器将继续不断完善，以更好地适应各种复杂的工业环境和需求。
第二篇示例：JD5电动机综合保护器是一种用于电动机的综合保护控制设备，主要用于保护电动机免受各种危害，延长其使用寿命。
其工作原理主要包括过载保护、短路保护、欠载保护、缺相保护以及其他特殊保护功能。
过载保护是JD5电动机综合保护器的主要功能之一。
当电动机的负载超过额定值时，电动机会受到过大的电流冲击，导致电动机损坏。
电动机综合保护器
电动机综合保护器摘要：电动机是现代工业中广泛应用的动力设备之一。
为了保护电动机正常运行、延长其使用寿命，提高生产效率和保障安全，电动机综合保护器应运而生。
本文将介绍电动机综合保护器的定义、功能、工作原理和应用领域，并深入讨论其在现代工业中的重要性。
一、引言电动机是工业生产中不可或缺的设备之一。
然而，由于各种因素的影响，电动机在正常运行过程中可能会遭受到过载、短路、缺相、过温等问题。
这些问题不仅影响电动机的正常工作，还可能导致电动机损坏、生产线停机，甚至造成工厂事故。
为了有效地解决这些问题，保护电动机的综合保护器应运而生。
二、电动机综合保护器的定义和功能电动机综合保护器是一种用于保护电动机的装置，具有多种功能。
首先，电动机综合保护器可以通过监测电流来实现过载保护。
当电动机的负载超过设定的额定电流值时，保护器会自动切断电源，以防止电动机过热。
其次，电动机综合保护器还可以实现短路保护。
当电动机线路发生短路时，保护器能够迅速检测到并切断电源，以防止短路电流对电动机和线路产生损害。
此外，电动机综合保护器还可以监测电动机的相序情况，当出现相序错误时能及时进行报警，并切断电源，以防止电动机因缺相而无法正常工作。
另外，电动机综合保护器还具备过温保护功能。
当电动机运行过程中温度升高超过安全范围时，保护器会自动切断电源，以防止电动机受损。
最后，电动机综合保护器还可以监测电动机的运行状态，并及时报警，以便维修人员快速定位问题并采取相应措施。
三、电动机综合保护器的工作原理电动机综合保护器的工作原理是基于电流传感器和温度传感器。
首先，在电动机线路中安装电流传感器，用于监测电动机的电流值。
当电流值超过设定的额定电流值时，传感器会发出信号，触发保护器切断电源。
其次，在电动机内部安装温度传感器，用于监测电动机的温度。
当温度超过安全范围时，传感器会发出信号，触发保护器切断电源。
同时，保护器还通过相序检测装置监测电动机的相序情况。
电动机综合保护器
电动机综合保护器

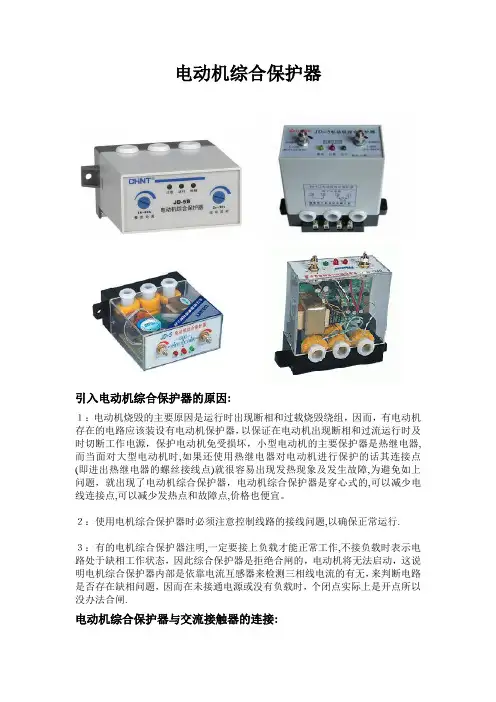

引入电动机综合保护器的原因:
１：电动机烧毁的主要原因是运行时出现断相和过载烧毁绕组，因而，有电动机存在的电路应该装设有电动机保护器，以保证在电动机出现断相和过流运行时及时切断工作电源，保护电动机免受损坏，小型电动机的主要保护器是热继电器,而当面对大型电动机时,如果还使用热继电器对电动机进行保护的话其连接点(即进出热继电器的螺丝接线点)就很容易出现发热现象及发生故障,为避免如上问题，就出现了电动机综合保护器，电动机综合保护器是穿心式的,可以减少电线连接点,可以减少发热点和故障点,价格也便宜。
２：使用电机综合保护器时必须注意控制线路的接线问题,以确保正常运行.
３：有的电机综合保护器注明,一定要接上负载才能正常工作,不接负载时表示电路处于缺相工作状态，因此综合保护器是拒绝合闸的，电动机将无法启动，这说明电机综合保护器内部是依靠电流互感器来检测三相线电流的有无，来判断电路是否存在缺相问题，因而在未接通电源或没有负载时，个闭点实际上是开点所以没办法合闸.
电动机综合保护器与交流接触器的连接:
电动机保护器构成：
１：电源
２：电流检测电路
３：保护控制电路
１）电源：变压器T、整流堆UR、滤波电容C5、限流电阻R3和稳压二极管VS
组成
２）电流检测电路：电流互感器TA、二极管VDl、电容Cl和电位器RPl、RP2组成。
３）保护控制电路：时基集成电路lC、电阻Rl、R2、二极管VD2、电容C2-C4、继电器K和交流接触器KM组成。
综合保护器

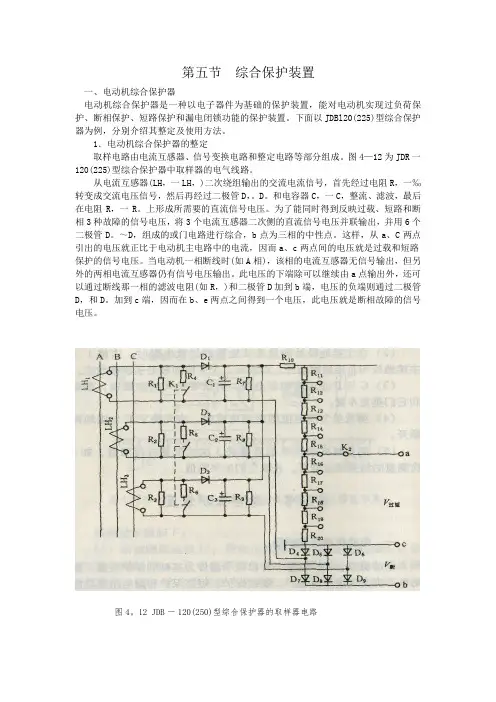

第五节综合保护装置一、电动机综合保护器电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保护和漏电闭锁功能的保护装置。
下面以JDBl20(225)型综合保护器为例，分别介绍其整定及使用方法。
1．电动机综合保护器的整定取样电路由电流互感器、信号变换电路和整定电路等部分组成。
图4—12为JDR一120(225)型综合保护器中取样器的电气线路。
从电流互感器(LH，一LH，)二次绕组输出的交流电流信号，首先经过电阻R，一‰转变成交流电压信号，然后再经过二极管D，。
D。
和电容器C，一C，整流、滤波，最后在电阻R，一R。
上形成所需要的直流信号电压。
为了能同时得到反映过载、短路和断相3种故障的信号电压，将3个电流互感器二次侧的直流信号电压并联输出，并用6个二极管D。
～D，组成的或门电路进行综合，b点为三相的中性点。
这样，从a、C两点引出的电压就正比于电动机主电路中的电流，因而a、c两点间的电压就是过载和短路保护的信号电压。
当电动机一相断线时(如A相)，该相的电流互感器无信号输出，但另外的两相电流互感器仍有信号电压输出。
此电压的下端除可以继续由a点输出外，还可以通过断线那一相的滤波电阻(如R，)和二极管D加到b端，电压的负端则通过二极管D，和D。
加到c端，因而在b、e两点之间得到一个电压，此电压就是断相故障的信号电压。
图4。
12 JDB一120(250)型综合保护器的取样器电路段数越少，动作电流越大。
整定电流的具体分档可见表4—2，具体整定时，动作电流按电动机的额定电流整定。
表4—2整定动作电流的分档值2．电动机综合保护器的使用(1)为了对综合保护器工作性能进行定期检查，可以利用保护器的漏电试验开关与过载试验开关进行相应的试验。
在试验时必须先断开隔离开关，然后打开开关外壳，将上述试验开关拨到试验位置，随后再盖上开关盖，合上隔离开关，进行试验。
严禁违反安全操作规程。
此外也可以将电流整定在较低值，利用实际启动电流与工作电流进行模拟过流或过载试验。

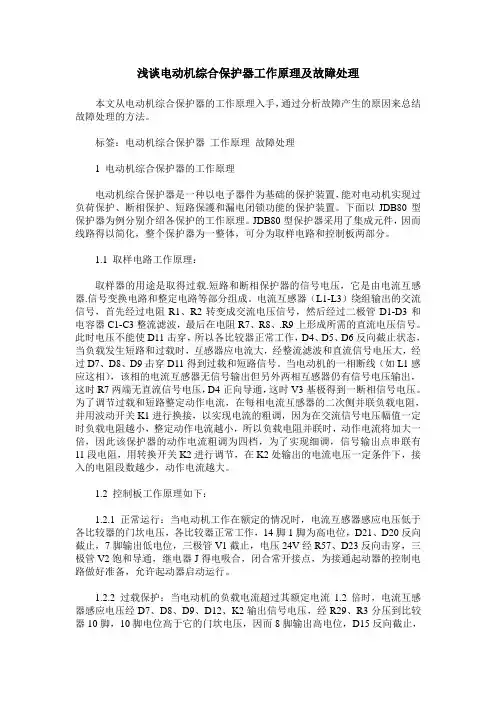

浅谈电动机综合保护器工作原理及故障处理
浅谈电动机综合保护器工作原理及故障处理本文从电动机综合保护器的工作原理入手，通过分析故障产生的原因来总结故障处理的方法。
标签：电动机综合保护器工作原理故障处理1 电动机综合保护器的工作原理电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保護和漏电闭锁功能的保护装置。
下面以JDB80型保护器为例分别介绍各保护的工作原理。
JDB80型保护器采用了集成元件，因而线路得以简化，整个保护器为一整体，可分为取样电路和控制板两部分。
1.1 取样电路工作原理：取样器的用途是取得过载.短路和断相保护器的信号电压，它是由电流互感器.信号变换电路和整定电路等部分组成。
电流互感器（L1-L3）绕组输出的交流信号，首先经过电阻R1、R2转变成交流电压信号，然后经过二极管D1-D3和电容器C1-C3整流滤波，最后在电阻R7、R8、.R9上形成所需的直流电压信号。
此时电压不能使D11击穿，所以各比较器正常工作，D4、D5、D6反向截止状态，当负载发生短路和过载时，互感器应电流大，经整流滤波和直流信号电压大，经过D7、D8、D9击穿D11得到过载和短路信号。
当电动机的一相断线（如L1感应这相），该相的电流互感器无信号输出但另外两相互感器仍有信号电压输出，这时R7两端无直流信号电压，D4正向导通，这时V3基极得到一断相信号电压。
为了调节过载和短路整定动作电流，在每相电流互感器的二次侧并联负载电阻，并用波动开关K1进行换接，以实现电流的粗调，因为在交流信号电压幅值一定时负载电阻越小，整定动作电流越小，所以负载电阻并联时，动作电流将加大一倍，因此该保护器的动作电流粗调为四档，为了实现细调，信号输出点串联有11段电阻，用转换开关K2进行调节，在K2处输出的电流电压一定条件下，接入的电阻段数越少，动作电流越大。
1.2 控制板工作原理如下：1.2.1 正常运行：当电动机工作在额定的情况时，电流互感器感应电压低于各比较器的门坎电压，各比较器正常工作，14脚1脚为高电位，D21、D20反向截止，7脚输出低电位，三极管V1截止，电压24V经R57、D23反向击穿，三极管V2饱和导通，继电器J得电吸合，闭合常开接点，为接通起动器的控制电路做好准备，允许起动器启动运行。
电机综合保护器
电机综合保护器随着现代工业的发展，电机在各个领域的应用越来越广泛。
为了确保电机的正常运行和延长其使用寿命，电机综合保护器逐渐成为工程师们的首选。
本文将介绍电机综合保护器的作用、原理、类型和应用。
一、作用电机综合保护器作为一种重要的保护设备，可以监测电机的运行状态并及时采取相应的保护措施，从而保护电机免受损坏。
其主要作用如下：1. 过载保护：电机综合保护器可以监测电机的负载情况，当负载超过额定值时，及时切断电源，避免电机过载运行导致损坏。
2. 过电流保护：电机综合保护器还可以监测电机的电流情况，当电流超过额定值时，自动切断电源，防止电机过电流运行引起故障。
3. 过压保护：电机综合保护器能够监测电压的变化情况，当电压超过额定值时，自动切断电源，避免电机因过压而损坏。
4. 缺相保护：电机综合保护器可以监测电机的相序情况，当发现缺相时，及时切断电源，以防止电机运行时因缺相而发生故障。
5. 温度保护：电机综合保护器可以监测电机的温度情况，当温度超过设定的限值时，自动切断电源，预防电机因过热而出现问题。
二、原理电机综合保护器的工作原理主要基于电流、电压和温度的监测。
当电机发生异常情况时，保护器将通过内部的传感器感知到相应的参数变化，并根据预设的保护条件进行判断和控制。
根据不同的保护条件，电机综合保护器可以采取不同的保护措施，比如切断电源，发出警报信号等。
三、类型根据不同的应用场景和保护需求，电机综合保护器可以分为多种类型，常见的有以下几种：1. 压缩机保护器：用于压缩机系统中，可以实现过载保护、过压保护、低压保护等功能。
2. 水泵保护器：用于水泵系统中，可以实现过载保护、过压保护、缺水保护等功能。
3. 风机保护器：用于风机系统中，可以实现过载保护、过压保护、断相保护等功能。
4. 电动机保护器：用于各种电动机系统中，可以实现过载保护、过压保护、过温保护等功能。
四、应用电机综合保护器广泛应用于各种工业领域，以下是一些常见的应用场景：1. 工厂生产线：在工厂生产线上，电机综合保护器可以实时监测生产设备中电机的运行状态，保护电机免受过载、过电流等损坏。
电动机综合保护器
电动机综合保护器电机综合保护器是针对超载、断相起保护作用(zuòyòng)，器件的接线端分别接电源及与控制线路串联，以便出现超载或断相时切断控制线路作为保护，并不是用它来控制电机起动的。
电机综合保护器对电机进行全面的保护，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、及三相不平衡状态时予以保护措施，启动延时，数字电流表、电压表功能，能显A、B、C三相运行电流，实现多种参数设定功能，故障记忆报警查询和动作(dòngzuò)值保持功能，来电自启动和自动复位功能。
电机因电性原因出现过负荷、缺相、层间短路及线间短路、线圈的接地漏电(lòu diàn)、瞬间过电压的流入等造成损坏，或者是由于机械原因，如堵转、电机转动体遇到固体时，因轴承磨损或润滑油缺乏出现热传导现象，损坏电机。
由于非正常运行或停止或损坏，会造成生产损失或停止时间内产生的人力损失无法与电机本身更换的费用相提并论，其损失巨大，那么我们就需要对电机进行有效的保护，以便保证生产的正常运行。
对于因电性原因出现的故障，无论是过电流还是过电压，其主要是因为电流瞬间增大，超过了电机的负载电流值而造成损坏。
电机综合保护器根据这一原理，通过监测电机的两相（三相）线路的电流值变化，进行(jìnxíng)电机的保护，对于过电压、低电压，是通过检测电机相间的电压变化，进行电机的保护。
电机综合保护器保护功能1、过负载和过电流(diànliú)的保护2、缺相保护3、逆相保护4、接地漏电保护5、堵转保护6、相不平衡保护7、短路保护8、过电压保护9、低电压保护10、过热保护11、缺电流保护对于新型号系列的电机综合保护器增加了过热保护和通讯功能，在控制室可以通过控制软件进行0~254的节点上的电机综合保护器进行远程设置与监测控制。
电动机综合保护器的工作原理
电动机综合保护器的工作原理
电动机啊，就像是工业世界里的小勇士，而电动机综合保护器呢，那就是这位小勇士的贴心卫士啦！你想想看，电动机每天都在努力工作，不停地转呀转呀，要是没有个可靠的保护者，那多容易出问题呀！
电动机综合保护器的工作原理其实并不复杂，就好像是一个特别细心的管家。
它时刻关注着电动机的各种状态，电流啦、电压啦、温度啦等等。
一旦发现有什么不对劲的地方，比如说电流突然变得太大啦，或者温度升得太高啦，这个管家就会立刻行动起来。
它怎么行动呢？就好像我们人感觉到不舒服会喊出来一样，保护器会发出信号，让电动机停下来或者发出警报。
这是不是很神奇呀？它就像是有一双敏锐的眼睛，能在第一时间察觉到电动机的“不舒服”。
你说电动机要是没有这个保护器，那得多危险呀！可能会因为过载而烧毁，那损失可就大啦！就好比一个人一直拼命干活，累到不行了还不休息，最后肯定会生病倒下呀。
而且哦，这个保护器还特别智能呢！它能根据不同的电动机型号和工作环境进行调整，就像是为每一个电动机量身定制了一套保护方案。
它就像是一个经验丰富的医生，知道怎么对症下药，让电动机能健康地工作。
有时候我就想啊，要是我们的生活中也有这样一个贴心的保护器该多好呀！能时刻关注我们的状态，在我们累了、不舒服的时候及时提醒我们休息或者采取措施。
电动机综合保护器真的是太重要啦！它默默守护着电动机，让它们能安心地工作，为我们的生活和生产提供动力。
我们真应该好好感谢它呀！没有它，那些电动机可就没法好好干活啦，我们的生活也会受到很大影响呢！所以呀，大家可一定要重视这个小小的保护器哦，它的作用可大着呢！。
jd5电动机综合保护器工作原理
jd5电动机综合保护器工作原理全文共四篇示例，供读者参考第一篇示例：JD5电动机综合保护器是一种专门用于保护电动机的装置，它能够监控电动机的运行状态，并在发生故障时及时采取相应的保护措施，以避免电动机损坏或造成其它设备损坏。
该保护器能够监测电动机的电流、温度、转速等参数，并根据预设的保护逻辑判断是否需要进行保护动作。
下面将介绍JD5电动机综合保护器的工作原理。
该保护器通过监测电动机的电流来判断其运行状态。
电动机在正常运行情况下，其电流值是稳定的，如果电机发生过载或短路等故障时，电流值就会发生突变。
JD5保护器会根据预设的过载保护逻辑，监测电动机的电流值是否超过设定的高值，如果是，则会触发过载保护动作，将电动机停止运行，以避免电机受损。
该保护器还能监测电动机的转速。
通过监测电动机的转速，JD5保护器可以判断电动机是否转速异常或堵转。
如果电动机的转速异常，可能会造成电机损坏或设备出现异常工作。
当发生这种情况时，保护器会触发转速保护动作，停止电动机运行，以避免进一步损坏。
第二篇示例：JD5电动机综合保护器是一种用于电动机保护的专用设备，它可以对电动机的各种故障进行监测和保护，确保电动机在运行过程中不会受到损坏。
本文将详细介绍JD5电动机综合保护器的工作原理。
一、电动机综合保护器的作用电动机是工业生产中常用的驱动设备，在其使用过程中不可避免地会遇到各种故障，如过载、短路、缺相等。
如果这些故障不能及时得到处理，就会严重影响电动机的正常运行，甚至造成设备损坏。
电动机综合保护器的作用就是及时监测电动机的运行状态，发现故障并进行保护。
1.电流保护电流是电动机运行时的一个重要参数，通过对电机的测量和分析，可以判断电机是否处于正常运行状态。
在运行过程中，如果电机的电流超载或短路，电动机综合保护器会立即进行保护动作，切断电源，保护电机不受损坏。
2.温度保护电动机在长时间运行中会产生一定的热量，如果电机温度过高，就会导致绝缘击穿或绝缘老化，从而造成设备损坏。
电动机综合保护器的设计
电动机综合保护器的设计在硬件设计方面，电动机综合保护器主要由以下几个部分组成：测量电路、判断电路、控制电路和通信接口。
测量电路用于测量电动机运行中的各种参数，如电流、电压、频率、温度等。
这些参数的测量一般通过传感器实现，传感器将电动机运行时的物理量转换为电信号，并通过采样电路进行信号采集。
测量电路可以采用模拟电路或数字电路来实现，通过合适的滤波与放大电路以及精确的AD 转换，可以获取准确可靠的参数测量值。
判断电路用于根据测量到的参数值，判断电动机是否处于正常工作状态。
判断电路可以采用模糊逻辑控制或者神经网络等方法，通过设定阈值或者建立模型，来对参数进行判断和分类。
例如，根据电流值和温度值，可以判断电动机是否过载或者超温。
控制电路用于根据判断结果，进行电动机的保护与控制。
控制电路可以通过继电器、晶体管等元件，控制电动机的开关和运行状态。
当电动机处于异常状态时，控制电路可以切断电源，停止电动机的运行，以避免进一步的损坏。
通信接口用于与其他设备进行信息交互，例如与上位机通信，将电动机的运行状态发送到上位机进行监测与控制。
通信接口可以采用串口、以太网、CAN等通信方式，通过协议进行数据的传输与解析。
在软件设计方面，电动机综合保护器的主要任务是监测电动机的运行状态，并根据预设的规则进行报警或保护措施。
软件设计需要通过编程语言来实现各个功能。
软件设计首先需要编写测量电路的数据采集程序，通过读取传感器的信号，获取电动机的各种参数值。
然后，需要编写判断电路的算法，对参数值进行判断和分类，并生成相应的报警或保护信号。
最后，需要编写控制电路的控制程序，根据判断结果对电动机进行保护或控制。
软件设计还需要考虑异常情况的处理措施，如传感器故障或通信中断等，需要编写相应的异常处理程序。
同时，还需要考虑对系统的可靠性和性能的优化，以确保保护器的高稳定性和可靠性。
综上所述，电动机综合保护器的设计涉及到硬件和软件两个方面。
在硬件设计中，需要设计测量电路、判断电路、控制电路和通信接口。
电动机综合保护器知识
电动机综合保护器知识一、电动机综合保护器的主要功能1、保护功能除了具有通用的保护功能外，还有自启动、通讯启动和关闭，且用户可取可舍欠流、过压、欠压、三相电流不平衡、自启动等功能。
2、设置功能智能型电动机综合保护器有设置键、数据键和移位键,当设置超范围会提醒用户重新设置，避免误动作。
基本型通过拨码或电位电器设定。
3、报警功能当电动机过流灯闪烁报警,过流倍数越大,闪烁越快,或用保护器的接点外置报警器。
4、显示功能电动机综合保护器通电后按设置键显示整定电流值，按数据键显示三相电流值。
启动后显示故障代码且对应的故障指示灯亮，一目了然。
5、通讯功能通过串行数字接口实现信息传送，一台上位机(PC)可接256台保护器，并可对每台电动机进行参数设定，启停操作，便于自动化管理。
二、电动机综合保护器的保护功能1、启动保护在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
2、过压保护当工作电压高于额定工作电压的15%时，动作时间≤6s。
3、断相保护当任何一相断开时，动作时间≤2s。
4、堵转保护当工作电流达到整定电流的3~8倍时，动作时间≤2s。
5、短路保护当工作电流达到整定电流的8倍以上时，动作时间≤2s。
6、不平衡保护当任何两相间的电流值相差≥60%时，动作时间≤<2s。
7、欠流保护当工作电流连续低于设定的欠流门限时，动作时间≤10s。
8、过流保护过流保护动作时间为反时限保护,动作时间可根据用户需要自行设定。
9、自启动功能有此功能的保护器,需用户设置自启动时间,此时电动机不能通讯启动。
三、电动机综合保护器的常见类型1、电子型检测三相电流值,整定电流值采用电位器或拨码开关,电路一般采用模拟式,功能包括过载、缺相、堵转等,故障类型采用指示灯显示,运行电量采用数码管显示。
2、智能型检测三相电流值,保护器使用单片机,实现电动机智能化综合保护,集保护、测量、通信、显示于一体。
整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据电动机具体情况在现场对各种参数进行修正设定；采用数码管作为显示窗口,或采用大屏幕液晶显示，能支持多种通信协议，价格相对较高，用于较重要场合；目前高压电动机保护均采用智能型保护装置。
jd5电动机综合保护器工作原理
jd5电动机综合保护器工作原理
JD5电动机综合保护器是一种用于电动机保护的设备，它的工
作原理涉及多个方面。
首先，它通过监测电动机的运行状态和电气
参数来实现对电动机的保护。
当电动机出现过载、短路、缺相、断路、欠压、过压等异常情况时，保护器会及时做出反应，以保护电
动机不受损坏。
其次，JD5电动机综合保护器通过内置的传感器和测量装置，
实时监测电动机的电流、电压、温度等参数。
当这些参数超出设定
的安全范围时，保护器会触发保护动作，例如切断电源或发出警报
信号，以防止电动机受到损坏或事故发生。
此外，JD5电动机综合保护器还可以实现远程监控和通信功能，通过与上位机或其他控制系统进行通讯，实现对电动机状态的远程
监控和操作。
这样可以及时发现问题并进行处理，提高了电动机的
安全性和可靠性。
总的来说，JD5电动机综合保护器的工作原理是基于对电动机
运行状态和电气参数的监测和分析，通过及时的保护动作和远程通
信功能，保障电动机的安全稳定运行。
希望这个回答能够满足你的要求，如果还有其他问题，欢迎继续提问。
电动机综合保护器参数
电动机综合保护器参数详解一、引言电动机综合保护器是电机运行中的重要设备，用于监控和保护电动机的运行状态，确保电机的安全、可靠运行。
本文将详细介绍电动机综合保护器的主要参数，帮助读者更好地理解和应用这一设备。
二、电动机综合保护器概述电动机综合保护器是一种集成了多种保护功能的设备，它能够对电动机的电流、电压、温度、功率等参数进行实时监测，并在发现异常时及时切断电源，保护电动机免受损坏。
此外，它还具有过载、短路、欠压、过压、缺相等保护功能，为电动机提供全面的安全保障。
三、电动机综合保护器的主要参数额定电流（Rated Current）：指保护器所能承受的最大电流值。
选型时，应确保电动机的额定电流不超过保护器的额定电流。
额定电压（Rated Voltage）：指保护器正常工作时所需的电压值。
额定电压应与电动机的额定电压相匹配。
保护动作时间（Protection Action Time）：指从检测到异常到切断电源所需的时间。
保护动作时间越短，对电动机的保护效果越好。
过载保护倍数（Overload Protection Multiple）：指保护器在电动机过载时所能承受的最大电流倍数。
通常，过载保护倍数越高，对电动机的保护效果越好。
短路保护倍数（Short-circuit Protection Multiple）：指保护器在电动机发生短路时所能承受的最大电流倍数。
短路保护倍数越高，对电动机的保护效果越好。
温度保护范围（Temperature Protection Range）：指保护器能够监测到的电动机温度范围。
通常，温度保护范围越宽，对电动机的保护效果越好。
通信接口（Communication Interface）：指保护器与外部设备（如PLC、上位机等）进行通信的接口。
通信接口的存在使得保护器能够实现远程监控和控制。
四、电动机综合保护器的选型与应用在选型电动机综合保护器时，应根据电动机的实际需求和运行环境，综合考虑以上参数。
JD-9 电动机综合保护器 说明书
CJD-9电动机综合保护器主要用于交流频率50Hz，额定绝缘电压690V以下的电力系统中作低压三相交流异步电动机的过载、断相等故障保护。
保护器通常与交流电动机回路中的接触器配合使用。
符合标准：GB 14048.4、IEC 60947-4-1。
JD-9电动机综合保护器3.1 海拔高度不超过2000m。
3.2 周围空气温度-5℃~+40℃，24h内平均温度不超过+35℃。
3.3 大气条件：在 +40℃时大气相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃ 时，空气湿度可达90%，并对由于湿度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级：3。
3.5 安装类别：Ⅲ。
3.6 安装面与垂直面的倾斜度不超过±5°。
3.7 在无显著摇动、冲击和振动的地方。
3.8 在无爆炸危险介质中，且介质中无足以腐蚀和破坏绝缘存在的地方的气体及较多导电尘埃。
3.9 在有防雨、雪设备及没有充满水蒸气的地方。
4.1 主电路：额定绝缘电压AC690V；额定频率50Hz。
4.2 辅助电路： 额定绝缘电压AC380V，额定频率50Hz。
2201.5AC-1553800.95使用类别 额定工作电压(V)额定工作电流(A)约定发热电流(A)1 适用范围2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能型号JD-9/80JD-9/160整定电流范围(A)32~8064~160适合电动机功率(kW)16~4032~80控制触点类型 整定电流代号 设计序号 电动机综合保护器JD □/ □ □-5 其它7.1 根据使用要求选择适当型号和规格的保护器。
7.2 订货数量。
6 外形及安装尺寸7 订货须知5.1 结构特点5.1.1 三相电子式。
5.1.2 具有断相和过载保护功能(不适于可逆电机)。
5.1.3 具有整定电流连续可调装置。
5.1.4 主电路采用穿芯式的接线方式。
5.1.5 安装方式：独立安装。
电动机烧毁的原因分析：电机综合保护器
电机综合保护器能够记录电动机的运行数据和故障信息， 方便维修人员对故障进行追溯和分析，提高维修效率。
PART 05
电动机烧毁案例分析
案例一：过载引起的电动机烧毁
• 过载是电动机烧毁的主要原因之一。当电动机所承受的负载超过其额定负载时，就会发生过载。这会导致电动机的电流增 加，温度升高，最终导致绝缘层损坏，引发电动机烧毁。
温度检测与保护
预防过热损坏
电机综合保护器通过温度传感器监测 电动机的运行温度。当温度超过安全 阈值时，保护器会触发过热保护，防 止电动机因过热而损坏。
故障诊断与报警
及时发现并预警
电机综合保护器具备故障诊断功能，能够检 测电动机的各种异常情况，如匝间短路、相 间短路等。一旦发现故障，保护器会立即触 发报警机制，通知操作人员及时处理，避免
事故扩大。
PART 04
电机综合保护器在预防电 动机烧毁中的作用
实时监测电动机运行状态
监测电流和电压
电机综合保护器能够实时监测电动机的电流和电压，确保其在正常 范围内运行。当电流或电压异常时，保护器ห้องสมุดไป่ตู้立即采取措施。
温度监测
电机综合保护器还具备温度监测功能，能够检测电动机的温升情况， 防止因过热而导致烧毁。
案例二：缺相引起的电动机烧毁
• 缺相也是导致电动机烧毁的常见原因之一。当电动机的三相 电源中有一相断路时，就会发生缺相。这会导致电动机的电 流异常，温度升高，最终导致绝缘层损坏，引发电动机烧毁。
案例三：电压不稳定引起的电动机烧毁
• 电压不稳定也是导致电动机烧毁的原因之一。当电源电压波 动过大或过低时，就会影响电动机的正常运行。这会导致电 动机的电流异常，温度升高，最终导致绝缘层损坏，引发电 动机烧毁。
电动机综合保护器的工作原理及作用
电动机综合保护器的工作原理及作用电动机综合保护器是一种用于电动机保护的重要设备，它通过监测电动机的运行状态并采取相应的措施，保护电动机免受过载、过流、过热等故障的损害。
本文将从工作原理和作用两个方面介绍电动机综合保护器的重要性。
一、工作原理电动机综合保护器的工作原理可以概括为三个步骤：监测、判断和保护。
1. 监测：电动机综合保护器会通过传感器等装置实时监测电动机的电流、电压、温度等参数。
传感器会将监测到的信号转化为电信号，并传输给保护器。
2. 判断：保护器会对传感器传来的信号进行分析和判断。
根据事先设定的保护参数，如额定电流、额定电压等，保护器会判断电机是否处于正常运行状态。
同时，保护器还能检测电机是否存在过载、过热、短路等故障。
3. 保护：一旦保护器判断出电机存在故障或超过设定的保护参数，它会立即采取相应的保护措施。
常见的保护措施包括切断电源、停机报警、降低负载等。
这些措施旨在防止电机继续运行并进一步受损。
二、作用电动机综合保护器在电动机运行中起到至关重要的作用，主要体现在以下几个方面：1. 预防故障：电动机综合保护器能够实时监测电机的运行状态，及时发现电机存在的故障风险。
通过对电流、电压、温度等参数的监测，保护器能够提前预警并采取措施，避免电机因故障而损坏。
2. 保护电机：一旦保护器判断电机存在故障或超过设定的保护参数，它会立即采取相应的保护措施。
这些保护措施能够快速切断电源，避免电机继续运行并进一步受损。
保护器还可以防止电机因过载、过热等问题而引发火灾等安全事故。
3. 增加电机寿命：电动机综合保护器能够及时发现电机存在的故障风险，并采取相应的保护措施。
这有效地减少了电机的损坏和故障次数，延长了电机的使用寿命。
通过保护器的作用，电机能够在正常工作范围内运行，提高了整个电机系统的可靠性和稳定性。
4. 提高生产效率：电动机综合保护器能够实时监测电机的运行状态，并对异常情况进行快速响应。
一旦发生故障，保护器会立即切断电源，避免了停机时间的延长和生产效率的下降。
电动机综合保护器参数
电动机综合保护器参数
电动机综合保护器是用于保护电动机的一种重要设备，它通常
包括多种参数和功能。
首先，保护器会监测电动机的电流、电压、
温度和转速等参数。
电流参数通常包括过载电流、短路电流和不平
衡电流等，保护器会监测这些电流参数并在超出设定范围时触发保
护动作。
电压参数包括欠压和过压，保护器会监测电动机供电电压
是否在正常范围内。
温度参数则用于监测电动机的工作温度，一旦
超出安全范围，保护器会切断电源以防止电动机过热损坏。
此外，
保护器还会监测电动机的转速，以确保在超速或欠速情况下进行保护。
除了监测这些参数外，电动机综合保护器还具有多种保护功能，例如过载保护、短路保护、欠压保护、过压保护、缺相保护、漏电
保护等。
这些保护功能可以有效地保护电动机在各种异常情况下不
受损坏，延长了电动机的使用寿命，提高了系统的安全性和稳定性。
在选择电动机综合保护器时，需要考虑电动机的额定电流、额
定功率、额定电压以及具体的安装环境等因素，以确保保护器的参
数和功能能够满足实际需求。
同时，安装和调试保护器时需要严格
按照产品说明书和相关标准进行，以确保其正常工作并发挥最大的
保护作用。
总的来说，电动机综合保护器的参数包括监测的电流、电压、温度和转速等多个方面，并具有多种保护功能，可以有效保护电动机在运行过程中的安全和稳定。
电动机综合保护器原理和使用方法
电动机综合保护器原理和使用方法嘿，咱今儿就来唠唠电动机综合保护器这玩意儿。
你可别小瞧了它，它就像是电动机的超级保镖呢！电动机综合保护器啊，简单来说，它的原理就是时刻监控着电动机的一举一动。
就好像一个细心的老妈看着自己的宝贝孩子，一旦孩子有点啥不对劲儿，立马就能发现。
它通过检测电流啦、电压啦、温度啦等等这些关键指标，来判断电动机是不是在正常工作。
比如说电流吧，如果电流突然变得很大或者很小，那可能就意味着电动机出问题啦，要么是过载啦，要么是哪里短路啦。
这时候，保护器就会像个英勇的卫士一样，迅速采取行动，切断电源，免得电动机受到更大的伤害。
那它咋使用呢？这可得好好说道说道。
首先呢，你得根据电动机的规格和实际使用情况，选对合适的保护器。
这就跟给人买衣服似的，得合身才行呀！要是选大了或者选小了，那可就不好使咯。
安装的时候呢，也要仔细认真，可别马马虎虎的。
就像给手机贴膜，得贴得平平整整的，不能有气泡。
然后呢，要按照说明书的要求，把各种线接好，这可不能接错喽，不然保护器可能就“懵圈”啦。
等都弄好了，咱还得设置一些参数。
这就好比给手机调音量、亮度啥的，得调到最适合的状态。
比如过载保护的阈值啊，欠压保护的数值啊，这些都得根据实际情况来设置。
设置好了，保护器才能更好地发挥作用呀。
你想想，要是没有这个保护器，电动机出了问题都没人知道，那得多危险啊！说不定哪天就突然“罢工”了，那可就耽误事儿啦。
有了它，咱心里就踏实多了，就像有了个可靠的伙伴在身边。
咱再打个比方，电动机就像是一辆汽车，那保护器就是车上的安全带和安全气囊。
平时可能感觉不到它的存在，但是一旦遇到危险，它就能救命啊！所以说，可别小看了这个小小的保护器，它的作用可大着呢！在实际使用过程中，咱还得定期检查检查保护器，看看它是不是还正常工作。
就像人得定期体检一样，得确保身体没啥毛病。
要是发现保护器有啥问题，赶紧修或者换一个，可不能将就。
总之呢，电动机综合保护器是个非常重要的东西，咱得好好了解它，会用它。
电动机综合保护器的设计
电动机综合保护器的设计随着电动机在工业生产中的广泛应用，电动机保护系统的设计变得至关重要。
电动机综合保护器作为一种重要的保护装置，可以有效避免电动机在运行过程中出现过载、短路、过温等意外故障，保证电动机的安全运行。
本文将介绍电动机综合保护器的设计原理和关键功能，并提出一种有效的设计方案。
1. 引言电动机作为工业生产中最常用的动力源之一，承担着驱动各种设备和机械的重要任务。
但是，在电动机运行过程中，由于各种因素的影响，如过载、短路、过温等，往往会对电动机造成严重的损坏甚至起火风险。
因此，设计一种可靠的电动机综合保护器是至关重要的。
2. 设计原理电动机综合保护器的设计原理主要基于对电动机运行参数的监测和分析。
一般情况下，综合保护器可通过以下几种方式实现对电机的保护：2.1 过载保护过载保护是电动机综合保护器的基本功能之一。
当电机负载过大，电流超过额定值时，保护器会自动切断电源，以避免电机因过载而损坏。
过载保护可通过感应器或电流变送器来实现，将电流信号转化为可检测的电信号后进行比较和分析。
2.2 短路保护短路保护是防止电机因短路而受损的重要功能。
当电机发生短路时，电流会急剧增加，保护器会通过短路保护装置，如熔断器或电磁式短路保护器，迅速切断电源，以防止电机受到过大电流的损坏。
2.3 过温保护过温保护是防止电机因长时间运行温度过高而受损的关键功能。
综合保护器会通过感应器实时监测电机温度，一旦温度超过设定值，保护器会发出报警信号或切断电源，以保证电机的安全运行。
3. 设计方案基于以上设计原理，我们提出以下电动机综合保护器的设计方案。
3.1 保护器硬件设计保护器硬件设计是电动机综合保护器设计的核心。
保护器需要包括电流传感器、温度传感器、短路保护装置和触发开关等元件。
电流传感器和温度传感器负责采集电机运行参数，并将其转化为电信号输入到控制单元中进行处理。
短路保护装置在电机发生短路时及时切断电源，防止电机受损。
电动机综合保护控制器说明书
电动机综合保护控制器说明书电动机综合保护控制器是一种用于对电动机进行综合保护的装置，它能监测电动机运行时的各种参数，并在发现异常情况时采取相应措施以保护电动机的安全运行。
在使用电动机综合保护控制器时，我们需要注意以下几个方面。
首先，应该仔细阅读电动机综合保护控制器的说明书，了解其工作原理、使用方法和注意事项。
只有了解了这些信息，才能正确操作和使用电动机综合保护控制器。
其次，要正确安装电动机综合保护控制器。
电动机综合保护控制器一般会有专门的安装指南，用户应该按照指南中的要求进行安装。
安装时要保证控制器与电动机之间的连接可靠，避免因连接不良导致的故障。
第三，使用电动机综合保护控制器时要注意电源的供电。
电动机综合保护控制器通常需要有专门的电源供电，用户应该检查电源的稳定性和电源线路的可靠性，避免因电源问题引起的故障。
第四，要定期检查电动机综合保护控制器的运行状态。
用户应该定期检查电动机综合保护控制器的各个参数，包括电流、电压、温度等，确保其正常运行。
第五，要注意电动机的工作环境。
电动机综合保护控制器通常会有一些工作环境的要求，比如温度、湿度等，用户应该确保电动机综合保护控制器在符合要求的工作环境内运行。
第六，当电动机综合保护控制器发生故障时，用户应该及时采取措施进行维修。
一旦发现电动机综合保护控制器出现故障，用户不应该擅自修理，而是应该向专业人士寻求帮助，确保修理过程的安全和准确性。
最后，使用电动机综合保护控制器的用户应该定期进行维护和保养。
维护和保养包括清洁电动机综合保护控制器的外部部件，检查连接线路的可靠性，以及对电动机综合保护控制器进行定期的维修和检修，以确保其正常运行。
总之，正确使用和维护电动机综合保护控制器是保证电动机安全运行的重要措施。
用户应该根据说明书中的要求，合理操作和维护电动机综合保护控制器，确保其稳定、可靠地工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动机综合保护器
电机综合保护器是针对超载、断相起保护作用，器件的接线端分别接电源及与控制线路串联，以便出现超载或断相时切断控制线路作为保护，并不是用它来控制电机起动的。
电机综合保护器对电机进行全面的保护，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、及三相不平衡状态时予以保护措施，启动延时，数字电流表、电压表功能，能显A、B、C三相运行电流，实现多种参数设定功能，故障记忆报警查询和动作值保持功能，来电自启动和自动复位功能。
电机因电性原因出现过负荷、缺相、层间短路及线间短路、线圈的接地漏电、瞬间过电压的流入等造成损坏，或者是由于机械原因，如堵转、电机转动体遇到固体时，因轴承磨损或润滑油缺乏出现热传导现象，损坏电机。
由于非正常运行或停止或损坏，会造成生产损失或停止时间内产生的人力损失无法与电机本身更换的费用相提并论，其损失巨大，那么我们就需要对电机进行有效的保护，以便保证生产的正常运行。
对于因电性原因出现的故障，无论是过电流还是过电压，其主要是因为电流瞬间增大，超过了电机的负载电流值而造成
损坏。
电机综合保护器根据这一原理，通过监测电机的两相（三相）线路的电流值变化，进行电机的保护，对于过电压、低电压，是通过检测电机相间的电压变化，进行电机的保护。
电机综合保护器保护功能
1、过负载和过电流的保护
2、缺相保护
3、逆相保护
4、接地漏电保护
5、堵转保护
6、相不平衡保护
7、短路保护
8、过电压保护
9、低电压保护
10、过热保护
11、缺电流保护
对于新型号系列的电机综合保护器增加了过热保护和通讯功能，在控制室可以通过控制软件进行0~254的节点上的电机综合保护器进行远程设置与监测控制。
