电机综合保护器的使用和调整
康稳电机综合保护器说明书

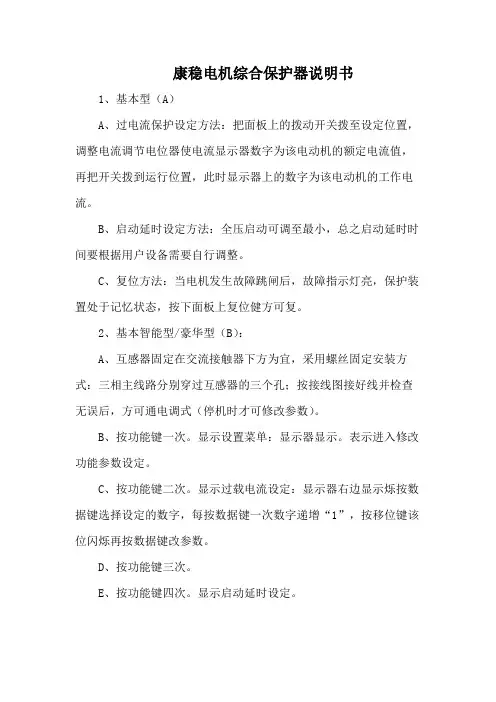

康稳电机综合保护器说明书1、基本型（A）A、过电流保护设定方法：把面板上的拨动开关拨至设定位置，调整电流调节电位器使电流显示器数字为该电动机的额定电流值，再把开关拨到运行位置，此时显示器上的数字为该电动机的工作电流。
B、启动延时设定方法：全压启动可调至最小，总之启动延时时间要根据用户设备需要自行调整。
C、复位方法：当电机发生故障跳闸后，故障指示灯亮，保护装置处于记忆状态，按下面板上复位健方可复。
2、基本智能型/豪华型（B）：A、互感器固定在交流接触器下方为宜，采用螺丝固定安装方式：三相主线路分别穿过互感器的三个孔；按接线图接好线并检查无误后，方可通电调式（停机时才可修改参数）。
B、按功能键一次。
显示设置菜单：显示器显示。
表示进入修改功能参数设定。
C、按功能键二次。
显示过载电流设定：显示器右边显示烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键改参数。
D、按功能键三次。
E、按功能键四次。
显示启动延时设定。
F、按功能键五次。
显示轻载电流设定：（预警电流值设定）显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改参数。
（设为“0”时，该功能关闭）。
G、按功能键六次。
显示来电自启动延时设定：显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改参数。
（此项功能仅对来电自启动有效）。
H、按功能键七次。
显示漏电保护设定：显示器右边显示闪烁再按数据键修改参数，有关数字表示的漏电电流值（1=500mA.2=1000mA.3=1500mA.4=2000mA.5=2500mA.6=3000mA.7=35 00mA.0=关闭）。
I、按功能键八次。
显示本机地址号设定：显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改地址号。
（设为“0”时，该项功能为手动复位）。
电机综合保护器及应用2015年11月技能概述.
哈尔乌素选煤厂原煤车间技能培训
第二章.电机综合保护器的任务与作用
2）逻辑回路的作用是根据测量回路的输出讯 号进行逻辑判断，以确定是否向执行回路发 出相应的讯号。即：根据测量部分输出量的 大小、性质、出现的顺序或他们的组合，按 规定的逻辑关系工作，确定是否将断路器跳 闸或发出信号，并将命令转送给执行部分；
哈尔乌素选煤厂原煤车间技能培训
第综保装置一般由三个部分组成，即测量部分、逻辑 部分和执行部分 。
哈尔乌素选煤厂原煤车间技能培训
第二章.电机综合保护器的任务与作用
1）测量回路的作用是测量被保护设备物理量 （电流、电压、功率方向等）的变化，以确 定电力系统是否发生故障和不正常工作情况， 而后输出相应的讯号至逻辑回路。 即：从被 保护设备来的输入信号通过测量部分形成有 关量，与给定的整定值或设定的边界进行比 较，判断出保护是否启动。
哈尔乌素选煤厂原煤车间技能培训
电机综合保护器及应用
闫立印 2015年11月
哈尔乌素选煤厂原煤车间技能培训
第一章.电气设备的异常情况及产生的影响
一. 电力系统的不正常状态 1）常见故障：在三相交流电力系统中，最常 见和最危险的故障是各种型式的短路，其中 包括三相短路、两相短路、两相接地短路、 一相接地短路、两点接地短路以及电机和变 压器一相绕组上的匝间短路等。除此以外， 输电线路还可能发生一相或两相断线以及上 述几种故障同时发生的复杂故障。
第三章.电机综合保护器在原煤车间的应用
万隆电器ST600————6ST100 型 万隆电器ST600————6ST110 型 万隆电器ST600综保主要应用于哈原煤车间新 系统的 M31配电室/M32配电室/ M33配电室
举例
哈尔乌素选煤厂原煤车间技能培训
电机综合保护器的应用

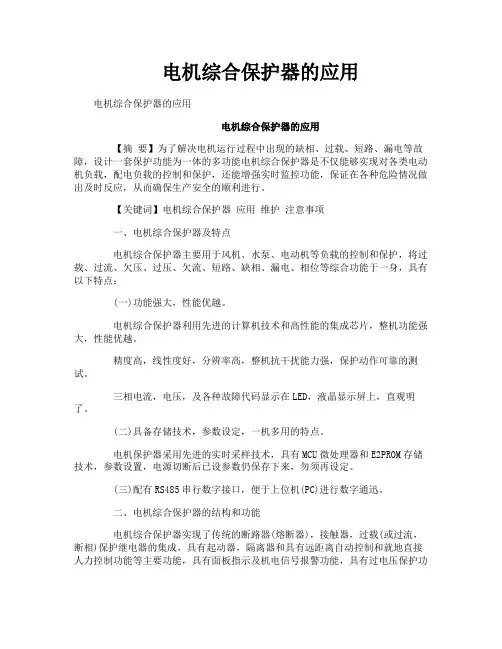

电机综合保护器的应用电机综合保护器的应用电机综合保护器的应用【摘要】为了解决电机运行过程中出现的缺相、过载、短路、漏电等故障，设计一套保护功能为一体的多功能电机综合保护器是不仅能够实现对各类电动机负载，配电负载的控制和保护，还能增强实时监控功能，保证在各种危险情况做出及时反应，从而确保生产安全的顺利进行。
【关键词】电机综合保护器应用维护注意事项一、电机综合保护器及特点电机综合保护器主要用于风机、水泵、电动机等负载的控制和保护，将过载、过流、欠压、过压、欠流、短路、缺相、漏电、相位等综合功能于一身，具有以下特点：(一)功能强大，性能优越。
电机综合保护器利用先进的计算机技术和高性能的集成芯片，整机功能强大，性能优越。
精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠的测试。
三相电流，电压，及各种故障代码显示在LED，液晶显示屏上，直观明了。
(二)具备存储技术，参数设定，一机多用的特点。
电机保护器采用先进的实时采样技术，具有MCU微处理器和E2PROM存储技术，参数设置，电源切断后已设参数仍保存下来，勿须再设定。
(三)配有RS485串行数字接口，便于上位机(PC)进行数字通迅。
二、电机综合保护器的结构和功能电机综合保护器实现了传统的断路器(熔断器)，接触器，过载(或过流，断相)保护继电器的集成，具有起动器，隔离器和具有远距离自动控制和就地直接人力控制功能等主要功能，具有面板指示及机电信号报警功能，具有过电压保护功能，具有断相缺相保护功能，具有协调配合的时间――电流保护特性(具有反时限，定时限三段保护特性和瞬时)。
具体来说如下：(一)保护功能。
电机综合保护器除了具有通用的保护功能之外，还有自启动、通信启动和关闭，并能够根据电流，过电压、欠电压、三相电流不平衡、自启动等功能，用户可自由取舍。
(二)设置功能。
智能型电机综合保护器有设置键，数据键和移位键，设置超出范围时就会提醒用户重新设置，以避免故障。
JDB电动机综合保护器使用说明
*4 16 17.2 18.4 19.6 21.2 22.8 24.4 26 28 30
60AJDB 电动机综合保护器整定值调整说明
档位
可调范围（A)
*1 4.0 4.3 4.6 4.9 5.3 5.7 6.1 6.5 7.0 7.5
*2 8.0 8.6 9.2 9.8 10.6 11.4 12.2 13 14 15
*4 16 17.2 18.4 19.6 21.2 22.8 24.4 26 28 30
*8 32 34.4 36.8 39.2 42.4 45.6 48.8 52 56 60
80AJDB 电动机综合保护器整定值调整说明
档位
可调范围（A)
*1 5.5 6 6.5 7 7.5 8 8.5 9 9.5 10
17.25
60A 整定 17.2A 80A17A
19.55
60A 整定 19.6A 80A20A
24
60A 整定 24.4A 80A24A
28.75
60A 整定 28A 80A28A
42.55
60A 整定 42.4A 80A44A
46
80A48A 120A48A
52
80A52A 120A54A
63
80A64A 120A66A
JDB 电动机综合保护器使用说明
实际电流/整 定电流
过载保护
动作时间 起始状态 复位方式
复位时间
1.05
长期不动作
1.2
5′＜t＜20′ 热态
自动
1′＜t＜3′
1.5
1′＜t＜3′
热态
自动
1′＜t＜3′
6
主回路额定 工作电压
8″＜t≤16″ 冷态
三相电机综合保护器使用方法EOCR-3DM2
三相电机综合保护器使用方法EOCR-3DM2三相电机综合保护器使用方法三相电机综合保护器的基本工作原理三相电机综合保护器是一种可编程电子保护设备，可以测量电机的电流、电压、功率因数、频率等参数，并根据设定值对电气故障进行判断和保护。
其基本工作原理如下：测试电流：三相电机综合保护器通过内置的电流互感器或外接电流互感器，实时监测电机的电流参数，一旦发生过载、短路、漏电等电气故障，就会及时切断电源，从而保护电机。
测试电压：三相电机综合保护器可以通过内置的电压互感器或外接电压互感器，监测电机的电压参数，能够实现相序、缺相、欠压等保护功能。
测试功率因数：三相电机综合保护器能够监测电机的功率因数，如果电机运行时的功率因数低于设定值，就会及时切断电源。
测试频率：三相电机综合保护器还可以监测电机的运行频率，一旦发生偏差，就会及时报警或切断电源。
三相电机综合保护器的使用方法三相电机综合保护器的安装三相电机综合保护器应安装在电机控制柜内，在选择安装位置时应考虑其与电机控制器和配电盘之间的布线，以及保护器与电机控制器的接线。
三相电机综合保护器的设置三相电机综合保护器安装后需要进行参数设置，如电机额定电压、额定电流、功率因数、过载保护系数、漏电保护系数等。
三相电机综合保护器的操作三相电机综合保护器在运行中，可以通过设定其保护参数，实现电机的过载保护、短路保护、欠压保护、漏电保护等功能。
在发生电气故障时，保护器会及时发送信号给控制柜或自动断路器，切断电源，保护电机。
三相电机综合保护器的维护三相电机综合保护器为了保证其正确运行，需要进行定期维护和检查。
具体包括检查接线是否松动、是否有进水、是否外露等现象，同时还应定期清洁保护器表面及周围环境。
总结上海韩施电气代理韩国施耐德EOCR保护器三相电机综合保护器是一种可编程电子保护设备，在电气工程中具有广泛的应用。
它能够有效保护电机免受过载、短路、漏电等电气故障的损害，具有很高的保护性能和可靠性。
安科瑞电机综合保护器-ARD2使用说明书
ARD2系列智能电动机保护器安装使用说明书上海安科瑞电气有限公司目录一、概述 (1)二、产品型号 (2)三、通用技术指标 (3)四、外型尺寸及安装 (3)五、显示与用户编程 (9)六、接线方式 (13)七、通讯协议 (15)八、系统应用方案 (28)九、保护功能说明 (32)十、注意事项 (37)十一、订货范例 (38)1 / 32一、概述ARD2系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。
保护器能对电动机运行过程中出现的起动超时、过载、断相、不平衡、欠载、剩余电流（接地/漏电）、堵转、过压、欠压等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。
适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
本保护器具有RS485远程通讯接口，4～20mA模拟量输出，方便与PLC、PC等控制机组成网络系统。
实现电动机运行的远程监控。
二、产品型号ARD 2—/附加功能（表2）起动方式：A—直接起动额定电流（表1）设计序列号2 / 32企业代号：安科瑞电气有限公司表1表2三、通用技术指标表43 / 32800A（250A-800A）器继电器输出3路，AC250V、3A；DC30V、3A ;开关量输入4路，光电隔离通讯RS485 Modbus协议SOE事件记录容量8个事件记录环境工作温度：-10ºC～55ºC 贮存温度-20ºC～65ºC 相对湿度5﹪～95﹪不结露海拔≤2000m污染等级2级防护等级IP20四、外形尺寸及安装4．1 外形及安装开孔尺寸正视图4 / 32侧视图盘面开孔主体部分5 / 32互感器部分（1～100A）互感器部分（100～250A）6 / 32互感器部分（250～800A、零序互感器）7 / 324.2 安装方法主体部分安装互感器部分（6.3～100A）安装8 / 32安装连线9 / 32拆卸连线250A以上互感器接线五、显示与用户编程5.1 显示说明表5 序号名称状态功能说明1 A相LED指示灯亮该指示灯亮则表明11显示的为A相电流2 B相LED指示灯亮该指示灯则表明11显示的为B相电流3 C相LED指示灯亮该指示灯亮则表明11显示的为C相电流4 运行LED指示灯亮该指示灯亮则表明电动机正在运行5 脱扣LED指示灯亮该指示灯亮则表明保护器脱扣继电器已动作10 / 326 报警LED指示灯亮该指示灯亮则表明保护器报警继电器已动作7 确定按键按下选择操作功能或返回上级菜单8 左方向键按下察看事件或数字量减或移位9 右方向键按下察看显示数据或数字量增10 取消/复位键按下退出菜单或取消操作或将保护器复位11 4位LED数码管0000 显示测量数值注A、B、C相指示灯全亮指示灯全亮则表明11显示的为三相平均电流5.2 用户编程按保护器上的“确定”键，至显示“P001”，按“”键和“”键用于菜单的选择，到相应的菜单序号后，按“确定”键，进入值域的设置，按“”键进行数据位的选择，按“”键用于数字的增加，所需参数设置完毕后，按“确定”键进行保存，再按“取消”键退出菜单。
电机综合保护器
04 电机综合保护器的安装与 调试
安装注意事项
确保电机综合保护器与电机之间的接 线正确，避免短路或断路。
安装时应确保电机综合保护器的工作 环境良好，避免潮湿、高温、灰尘等 环境因素对保护器的影响。
安装时应遵循产品说明书，按照规定 的接线方式和端子排进行接线。
在安装过程中，应遵循安全操作规程， 确保工作人员的人身安全。
电机缺相保护
总结词
当电机的电源缺相时，综合保护器能够检测并控制电机的运行状态，防止因缺相导致的电机损坏。
详细描述
电机缺相运行时，电机的三相电流会不平衡，导致电机过热和振动。长时间缺相运行会导致电机烧毁 。电机综合保护器通过实时监测电机的三相电流，一旦发现缺相情况，会立即切断电源或控制电机的 运行状态，实现对电机的保护。
护器的正常工作。
常见故障与排除方法
保护器不工作
检查电源是否正常，接线 是否正确，保险丝是否熔 断等。
保护器误动作
检查电机是否正常工作， 接线是否正确，参数设置 是否合理等。
保护器损坏
可能是由于过载、短路、 过流等原因引起的，需要 更换新的保护器。
05 电机综合保护器的实际应 用案例
案例一：某工厂电机保护应用
总结词
有效降低故障率，提高生产效率
详细描述
某工厂在使用电机综合保护器后，有效降低了电机故障率，提高了生产效率。保护器的 实时监测和保护功能避免了潜在的电机故障，减少了意外停机时间，为工厂带来了可观
的经济效益。
案例二：某电厂电机保护应用
总结词
保障安全运行，降低维护成本
VS
详细描述
在某电厂中，电机综合保护器的应用为电 厂的安全运行提供了有力保障。保护器能 够实时监测电机的运行状态，及时发现并 处理异常情况，有效降低了事故发生的可 能性。同时，保护器的智能诊断功能减少 了维护成本和人工干预的需求。
智能数显电机综合保护器使用说明书
智能数显电机综合保护器使用说明书（基本型）一：产品概述：JD-601ZS系列智能数显电机综合保护器是我公司在多年研制生产电控设备的基础上采用高可靠的工控芯片设计制造的通用电机测控装置。
该机功能强大、体积小巧、安装方便、工作稳定可靠、保护控制参数设定简单方便。
公司对产品拥有完全的自主知识产权，可根据用户设备的特点进行所有保护及控制特性的定制设计，并可省去普通电机启动控制柜中的电流表、电压表、电流电压互感器等元件，既提高了产品档次，也降低了生产成本。
该系列中漏电保护型、节能控制型、减压启动型等其他型号相关资料请致电本公司索取。
产品功能较多，请仔细阅读本说明，使用中有任何技术问题或特殊要求欢迎来电咨询。
二：常规保护特性：短路、堵转保护线路工作电流达到额定电流的8倍以上时延时0.5秒保护过载保护启动完成后根据反时限特性进行过载保护(备有0号至10号灵敏度逐次降低的10条保护曲线供选择，出厂默认2号曲线特性如下：1.2倍110秒，1.3倍65秒，1.4倍40秒，1.5倍30秒，1.8倍18秒，2倍12秒，2.8倍5秒，3.5倍3.5秒，5倍2秒，7倍1秒)过压保护电压高于设定值时延时2秒进行保护欠压保护电压低于设定值时延时5秒进行保护断相保护任何一相断相时延时1.5秒进行保护不平衡保护任何两相间电流相差50%以上时延时1.5秒进行保护三：新增保护及控制功能：自动躲启动电流自动检测电机启动状态，在启动过程中（启动时间用户可设定）过载保护灵敏度自动降低欠载保护工作电流低于设定值时延时5秒进行保护带电容运行在有就地电容补偿的情况下自动适应非故障的三相不平衡故障记忆自锁故障保护后记忆自锁，显示故障数据和状态等待人工消除。
断电后不丢失数据，上电后自动保持故障保护状态，接点不闭合，不会带故障运行。
电流电压显示可单显或轮显三相电流、平均电流、电源电压。
四：细节说明：4.1、带电容运行情况下实际电流不是电机自身电流，空载时线路电流远小于电机空载电流，轻度不平衡就会导致缺相或不平衡保护，系统对这种情况可以进行屏蔽。
综合保护器
第五节综合保护装置一、电动机综合保护器电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保护和漏电闭锁功能的保护装置。
下面以JDBl20(225)型综合保护器为例，分别介绍其整定及使用方法。
1．电动机综合保护器的整定取样电路由电流互感器、信号变换电路和整定电路等部分组成。
图4—12为JDR一120(225)型综合保护器中取样器的电气线路。
从电流互感器(LH，一LH，)二次绕组输出的交流电流信号，首先经过电阻R，一‰转变成交流电压信号，然后再经过二极管D，。
D。
和电容器C，一C，整流、滤波，最后在电阻R，一R。
上形成所需要的直流信号电压。
为了能同时得到反映过载、短路和断相3种故障的信号电压，将3个电流互感器二次侧的直流信号电压并联输出，并用6个二极管D。
～D，组成的或门电路进行综合，b点为三相的中性点。
这样，从a、C两点引出的电压就正比于电动机主电路中的电流，因而a、c两点间的电压就是过载和短路保护的信号电压。
当电动机一相断线时(如A相)，该相的电流互感器无信号输出，但另外的两相电流互感器仍有信号电压输出。
此电压的下端除可以继续由a点输出外，还可以通过断线那一相的滤波电阻(如R，)和二极管D加到b端，电压的负端则通过二极管D，和D。
加到c端，因而在b、e两点之间得到一个电压，此电压就是断相故障的信号电压。
图4。
12 JDB一120(250)型综合保护器的取样器电路段数越少，动作电流越大。
整定电流的具体分档可见表4—2，具体整定时，动作电流按电动机的额定电流整定。
表4—2整定动作电流的分档值2．电动机综合保护器的使用(1)为了对综合保护器工作性能进行定期检查，可以利用保护器的漏电试验开关与过载试验开关进行相应的试验。
在试验时必须先断开隔离开关，然后打开开关外壳，将上述试验开关拨到试验位置，随后再盖上开关盖，合上隔离开关，进行试验。
严禁违反安全操作规程。
此外也可以将电流整定在较低值，利用实际启动电流与工作电流进行模拟过流或过载试验。
DZB电机智能保护器说明书
DZB电机保护器使用说明书一、产品概述DZB电机保护器是华控伟业科技有限公司集多年对电机保护技术的研究，采用最新单片计算机和仪表制造技术，在DZJ电机智能综合监控仪基础上研制生产的简易型电机保护仪表。
可测量三相电机运行时的三相电压、三相电流和漏电流，对三相电机运行时出现的缺相、短路、堵转、过载、相不平衡、漏电、过压、欠压、轻载等故障进行监测和保护。
具有安装使用方便，监测控制准确、保护功能齐全，价格低廉易于普及的特点，适用于无腐蚀、无严重粉尘、无水淋、无爆炸性气体的一般工业场所中低压三相交流电动机的故障监测和保护。
DZB电机保护器具有显示和键盘，可本地显示电机运行时的三相电流、电压及漏电流，故障时的故障状态并可进行故障历史数据查询，键盘可设定多种报警和保护参数；具有异地显示接口，可在保护器安装场所之外的其它地方，通过异地显示面板实现同上述本地同样的显示和键盘功能；DZB电机保护器具有停车控制输出和降压启动控制输出，可直接接入电机控制回路实现故障停车功能和降压启动转换控制功能。
DZB电机保护器具有RS-485通讯接口，采用标准MODBUS协议，可将多达256台保护器联网，组成集散型电机监测控制网络，通过上位计算机，使用通用组态软件，实现集中显示电机的运行参数和状态，控制电机的启停，远程设定报警和保护参数。
DZB电机保护器采用分体组合式结构，互感器模块与保护器壳体可分离，方便现场的安装和维护。
二、产品规格DZB简易型电机保护器包括5A、30A、160A三种规格，分别适用于额定电流最大为5A、30A、160A的电机使用。
通过外接电流互感器，5A型可适用于额定电流最大到1000A的电机使用型号组成如下：三、结构特征DZB简易型电机保护器由电流互感器模块、保护器壳体、显示面板组成。
电流互感器模块用于三相电流的变送，保护器壳体提供各种接线端子，显示面板提供显示和操作界面。
分别如下图所示。
电流互感器模块：外型、尺寸保护器壳体：外型、尺寸，接线端子定义图保护器壳体：外型、尺寸显示面板：示意图四、技术特性1、测量特性三相电流测量范围：5A型: 0–50A 30A型:0–300A 160A型:0–1600A 三相电压测量范围：0-600V漏电流测量范围：0-1000mA三相电流显示分辨率：0.1A 1A三相电压显示分辨率：1V漏电流显示分辨率：1mA准确度：1级2、保护特性短路保护延迟时间: ≤0.5S缺相保护延迟时间: ≤1S过载保护特性:5条保护曲线可选择，如图1所示。
智能电机综合保护器安全操作及保养规程
智能电机综合保护器安全操作及保养规程1. 引言智能电机综合保护器是一种用于保护电机正常运行的设备，它能够对电机的电流、温度、压力等参数进行监测和控制，以提高电机的安全性和可靠性。
为了确保智能电机综合保护器的正常运行和延长其寿命，本文将介绍智能电机综合保护器的安全操作和保养规程。
2. 安全操作规程2.1 准备工作在进行操作之前，必须确保智能电机综合保护器处于正常工作状态，并且与电机连接良好。
同时，还需要检查电源是否稳定以及继电器等配套设备是否工作正常。
2.2 操作步骤 2.2.1 打开电源通过合适的电源开关，将电源接通。
确保电源电压符合智能电机综合保护器的额定电压要求。
2.2.2 启动保护器按照操作手册中的要求，启动智能电机综合保护器。
在启动过程中，需要注意观察指示灯的状态，确保各个功能模块正常工作。
2.2.3 监测参数通过综合保护器界面或操作面板，监测电机运行时的电流、温度、压力等关键参数。
及时发现异常情况，如超过额定值或超出正常范围，则应立即采取相应的措施进行调整或报警。
2.2.4 停止保护器在电机停止运行后，按照操作手册中的步骤，停止保护器的工作，确保设备处于安全状态。
3. 保养规程3.1 清洁保养定期清洁智能电机综合保护器的外壳和连接线路，可以使用柔软的布进行擦拭。
清洁时应断电，并且不要使用湿布或带有化学物质的溶剂进行清洁，以免损坏设备。
3.2 紧固检查定期检查智能电机综合保护器的连接线路、螺丝和接线端子是否紧固可靠，确保设备的稳定性和可靠性。
3.3 老化零部件更换根据设备的使用寿命和实际情况，定期检查智能电机综合保护器的关键部件，如继电器、保险丝等是否老化，需要及时更换以确保设备的正常运行。
3.4 定期维护定期进行设备的维护保养，包括检查各个功能模块的工作是否正常，清洁设备内部的灰尘和杂物，检查设备的接地情况是否良好等。
4. 安全事故处理4.1 常见故障排除智能电机综合保护器可能发生故障，如无法启动、报警无效等。
电机综合保护器的使用与调试
电机综合保护器的使用与调试一、工作原理经典的电机星三角启动方式主要的保护是热继电器。
若使用热继电器对大型电机作保护，就会使大电线出现断点(即进出热继电器的螺丝接线)问题，容易出现发热点和故障点。
如果不用熔断器和热继电器，而采用电机综合保护器来实现，因为电机综合保护器是穿心式，就可以减少大电线的断点，从而减少发热点和故障点，且价格比两者便宜。
使用电机综合保护器时必须注意控制线路的接线问题。
以确保正常运行。
有的电机综合保护器注明：“一定要接上负载才能正常工作，不接负载时处于缺相工作状态。
因此，综合保护器是拒绝合闸的，电动机将无法启动”。
这说明电机综合保护器内部，是依靠电流互感器，检测三相电流的有无，来判断缺相否。
在未接通电源和没有负载时。
这个闭点实际上是开点，所以没法合闸。
如型号为JD-6-300A的电机综合保护器。
接线如图1所示。
图1电路中，利用按钮的动作，错开了保护器电流检测的开闭点问题。
在时间继电器的线包前面串并接了KM01和KM02两个辅助闭点，是为了在启动结束后，关断时间继电器(因为时间继电器继续通电没有意义)。
、JD-6型电机综合保护器的原理如图2所示。
具有缺相、过载的反时限特性保护功能。
电路主要由双时基IC芯片NE556与电压电流取样环节组成比较电路、多谐振荡电路、单稳态电路等。
简述如下：1．缺相保护L1~L3．三个电流互感器取样，经三个三极管U9~U11组成的与门，在电阻R4上获得门限电位。
缺相时，只要其中一个三极管截止，在R4上形成低电位时，红色发光二极管亮，便表示缺相。
同时电容C6快速充电，NE556的左边555时基组成比较单元。
NE556的OUT1输出端⑤脚是高电位，继电器K1断开，对外的保护点也断开，从而使接触器回路跳开，电机断电而受到缺相保护。
不缺相时，在R4上形成高电位时，电容C6不能充电，NE556的OUT1输出端⑤脚变成低电位，K1吸合。
对外的保护点是闭点，电机具备启动的条件。
JD-6(B)电动机综合保护器说明书
1.1 适用范围JD-6(B)电动机综合保护器，适用于额定频率50Hz ，额定工作电压AC380V/AC220V ，额定工作电流30A~300A 的长期工作制或间断工作制中，保护器通常与交流接触器配合使用，可对三相电动机在运行中所出现的断相、过载等故障可按产1 概述：额定控制电源电压：以电压值AC380V 或AC220V 表示整定电流范围代号(见表1)，用整定电流范围最大值表示基本规格代号：不标注为一般式，加注字母B 表示设有报警功能设计序号电动机综合保护器1.3 正常工作条件1.3.2 周围空气温度：a) 周围空气温度不超过+40℃，且其24h 内其平均温度值不超过+35℃；b) 周围空气温度下限为-5℃。
1.3.2 海拔高度：不超过2000m ；1.3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允许有较高的相对湿底，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取适当JD - /6B品设定的要求来分断电动机主电路从而实现了保护。
保护器设有运行、断相和过载指示及报警功能，可随时显示电动机的运行状况。
产品符合标准：GB14048.4《低压开关设备和控制设备机电式接触器和电动机起动器》。
1.2 电动机保护器系列型号的解释的措施。
13.4 污染等级：3；13.5 安装面与垂直面的斜度不大于±5°。
1.3.6 在无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及较多导电尘埃存在的地方。
1.3.7 在有防雨雪设备及没有充满水蒸汽的地方。
1.3.8 在无显著动摇、冲击和振动的地方。
1.3.9 安装类别：Ⅲ。
1.3.10 主电路使用类别：AC-3、AC-4。
2.1 结构本系列电动机综合保护器主要部件由底座、罩壳、互感器和电路板组件组成。
全部的零部件都安装在一个塑料外壳中。
2.2 结构特点2.2.1 保护器具有断相和过载保护功能。
2.2.2 保护器的三个指示灯分别指示运行、过载和断相工作状态。
电动机综合保护器知识
电动机综合保护器知识一、电动机综合保护器的主要功能1、保护功能除了具有通用的保护功能外，还有自启动、通讯启动和关闭，且用户可取可舍欠流、过压、欠压、三相电流不平衡、自启动等功能。
2、设置功能智能型电动机综合保护器有设置键、数据键和移位键,当设置超范围会提醒用户重新设置，避免误动作。
基本型通过拨码或电位电器设定。
3、报警功能当电动机过流灯闪烁报警,过流倍数越大,闪烁越快,或用保护器的接点外置报警器。
4、显示功能电动机综合保护器通电后按设置键显示整定电流值，按数据键显示三相电流值。
启动后显示故障代码且对应的故障指示灯亮，一目了然。
5、通讯功能通过串行数字接口实现信息传送，一台上位机(PC)可接256台保护器，并可对每台电动机进行参数设定，启停操作，便于自动化管理。
二、电动机综合保护器的保护功能1、启动保护在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
2、过压保护当工作电压高于额定工作电压的15%时，动作时间≤6s。
3、断相保护当任何一相断开时，动作时间≤2s。
4、堵转保护当工作电流达到整定电流的3~8倍时，动作时间≤2s。
5、短路保护当工作电流达到整定电流的8倍以上时，动作时间≤2s。
6、不平衡保护当任何两相间的电流值相差≥60%时，动作时间≤<2s。
7、欠流保护当工作电流连续低于设定的欠流门限时，动作时间≤10s。
8、过流保护过流保护动作时间为反时限保护,动作时间可根据用户需要自行设定。
9、自启动功能有此功能的保护器,需用户设置自启动时间,此时电动机不能通讯启动。
三、电动机综合保护器的常见类型1、电子型检测三相电流值,整定电流值采用电位器或拨码开关,电路一般采用模拟式,功能包括过载、缺相、堵转等,故障类型采用指示灯显示,运行电量采用数码管显示。
2、智能型检测三相电流值,保护器使用单片机,实现电动机智能化综合保护,集保护、测量、通信、显示于一体。
整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据电动机具体情况在现场对各种参数进行修正设定；采用数码管作为显示窗口,或采用大屏幕液晶显示，能支持多种通信协议，价格相对较高，用于较重要场合；目前高压电动机保护均采用智能型保护装置。
电机保护器说明书
EOCR-3DD3DD与外接CT配合时的尺寸图示特点:•内装MCU（MCU）•三只完整的电流互感器•多种保护功能•数字电流表功能•脱扣（动作）原因显示•人工现场复位•电子遥控复位•自检功能•预报警设置功能•适应各种现场环境•电机起动延时（D-TIME),脱扣延时（O-TIME)可独立连续设定。
•失电安全自保（NO VOLT RELEASE）下载使用说明书:EOCR-3DD前调整面板图示：前面板DIP开关组（SW1-SW4）:开关编号功能“OFF”关“ON”开SW1安全保护失效有效SW2逆相保护不能进行电机反转保护可以进行电机反转保护SW3动作特性定时限反时限SW4报警见相关介绍保护类型：可保护项目脱扣时间过电流O-TIME缺相4秒（05：1A，60：5A以上时动作）堵转D-TIME反相0.1秒(SW2拨至RPR位置)相间不平衡8秒故障显示：功能（项目）LED显示脱扣原因脱扣延时时间简单描述过电流A相出现5.5A的电流定时限:经过OT设置的时间后。
反时限：按时间--电流特性曲线动作。
负载电流大于预先设定的保护电流值。
逆相相序改变引起电机反转0.1秒内动作SW2置“ON”位缺相B相缺相4秒内动作相不平衡A相出现最小的不平衡电流2.1A8秒[（（最大电流-最小相电流）÷最大相电流）]×100%>50%堵转C相出现最大的堵转电流9.5A经过DT设置的时间立即动作（仅用于定时限方式）负载电流大于预先设定的保护电流值的300%时。
报警输出：报警LED显示原因描述顺时针缓缓旋转报警点设置旋钮，显示窗显示“A”闪动，数字“85”，含义是：电机即时负载电流达到继电器预先设置保护电流值的85%。
报警设置值的范围是：50-100%或者关闭报警输出功能，当电机的（即时负载电流÷预先设置保护电流电流）×100>报警设置值时，显示窗显示“A”闪动，并从报警输出继电器（07，08）送出通-断信号。
电动机综合保护器原理和使用方法
电动机综合保护器原理和使用方法嘿，咱今儿就来唠唠电动机综合保护器这玩意儿。
你可别小瞧了它，它就像是电动机的超级保镖呢！电动机综合保护器啊，简单来说，它的原理就是时刻监控着电动机的一举一动。
就好像一个细心的老妈看着自己的宝贝孩子，一旦孩子有点啥不对劲儿，立马就能发现。
它通过检测电流啦、电压啦、温度啦等等这些关键指标，来判断电动机是不是在正常工作。
比如说电流吧，如果电流突然变得很大或者很小，那可能就意味着电动机出问题啦，要么是过载啦，要么是哪里短路啦。
这时候，保护器就会像个英勇的卫士一样，迅速采取行动，切断电源，免得电动机受到更大的伤害。
那它咋使用呢？这可得好好说道说道。
首先呢，你得根据电动机的规格和实际使用情况，选对合适的保护器。
这就跟给人买衣服似的，得合身才行呀！要是选大了或者选小了，那可就不好使咯。
安装的时候呢，也要仔细认真，可别马马虎虎的。
就像给手机贴膜，得贴得平平整整的，不能有气泡。
然后呢，要按照说明书的要求，把各种线接好，这可不能接错喽，不然保护器可能就“懵圈”啦。
等都弄好了，咱还得设置一些参数。
这就好比给手机调音量、亮度啥的，得调到最适合的状态。
比如过载保护的阈值啊，欠压保护的数值啊，这些都得根据实际情况来设置。
设置好了，保护器才能更好地发挥作用呀。
你想想，要是没有这个保护器，电动机出了问题都没人知道，那得多危险啊！说不定哪天就突然“罢工”了，那可就耽误事儿啦。
有了它，咱心里就踏实多了，就像有了个可靠的伙伴在身边。
咱再打个比方，电动机就像是一辆汽车，那保护器就是车上的安全带和安全气囊。
平时可能感觉不到它的存在，但是一旦遇到危险，它就能救命啊！所以说，可别小看了这个小小的保护器，它的作用可大着呢！在实际使用过程中，咱还得定期检查检查保护器，看看它是不是还正常工作。
就像人得定期体检一样，得确保身体没啥毛病。
要是发现保护器有啥问题，赶紧修或者换一个，可不能将就。
总之呢，电动机综合保护器是个非常重要的东西，咱得好好了解它，会用它。
苏雪sx501电机综合保护器说明书
苏雪sx501电机综合保护器说明书苏雪SX501电机综合保护器说明书第一章：引言苏雪SX501电机综合保护器是一款专为电机保护设计的设备。
本说明书将为用户提供关于该保护器的安装、操作和维护等方面的详细指导，以帮助用户正确使用和维护保护器，避免电机故障和事故的发生。
第二章：产品概述2.1 产品特点苏雪SX501电机综合保护器具有以下特点：（1）多种保护功能：过流保护、过载保护、欠压保护、过压保护、过热保护等；（2）智能控制：采用先进的微控制器技术，具备自动诊断和故障显示功能；（3）可靠性高：采用高质量的元器件和严格的生产工艺，保证了产品的稳定性和可靠性；（4）易于安装和操作：具备简单明了的接线方式和易于操作的按键界面。
2.2 产品规格苏雪SX501电机综合保护器的主要规格参数如下：（1）电源电压：AC220V或AC380V（可根据客户要求定制）；（2）额定电流：根据用户需求选择；（3）工作温度：-10℃~+55℃；（4）外观尺寸：根据产品型号不同而有所差异。
第三章：安装与接线3.1 安装要求在进行苏雪SX501电机综合保护器的安装前，请先确保以下条件已满足：（1）保护器安装位置应离电机尽可能近，方便接线和监测电机运行状态；（2）安装环境应干燥、通风良好，避免有腐蚀性气体和尘埃；（3）保护器应固定在坚固的支架上，避免受到外部的振动和冲击。
3.2 接线说明接线时，请按照以下步骤进行：（1）根据保护器的额定电流和电压，选择适当的电缆规格；（2）将电缆的外皮剥开一段，露出足够的导线长度；（3）根据接线图，依次将电缆的导线与保护器的接线端子相连接；（4）确保接线牢固可靠，避免接触不良。
第四章：操作与设置4.1 按键功能苏雪SX501电机综合保护器的面板上有多个按键，其功能如下：（1）开/关：用于打开或关闭保护器的电源；（2）确认：用于确认设置或菜单选项；（3）上/下：用于上下滚动菜单选项或调整参数值。
4.2 参数设置在保护器正常工作状态下，按下确认键进入菜单设置界面。
超渊502综合保护器说明书
超渊502综合保护器说明书操作规程①设定电动机保护电流值：按“解锁设定”键3秒钟不放。
LED 显示“30.0”（出厂设定保护电流值为30A）。
按“移位”键调整到所需要调整的位置，然后按“增加”键来设定所需要的值。
（设定范围0~99.9A）②设定上电延时时间：再次按“解锁设定”键，LED显示“F00”（出厂设定上电延时时间为0秒），按“移位”键调整到所需要调整的位置,然后按“增加”键来设定所需要的值。
（设定范围0秒～99秒）③设定不平衡值：再次按“解锁设定”键，LED显示“H20”（出厂设定不平衡值为35%）然后按“增加”键来设定所需要的值。
（H00%,H20%,H35%任意选择）。
④查看设定值：长按“移位”键，分别显示已设定的保护电流值，上电延时，不平衡值，（按“查询”键切换各参数的查看）。
主要技术指标⑴LED显示：在正常工作状态下循环显示三相电流值，切换间隔为3秒钟，精度±5％，在故障工作状态下循环锁定显示故障时的三相电流值，便于查找故障原因。
⑵不平衡保护：公式（*大值—*小值）÷*大值×*如：A相20A，B相25A，C相22A，不平衡值=（25-20）÷25×*=20%当超过不平衡值20%时，保护器动作，断开负载。
若不平衡值选定H00，则默认关闭不平衡保护。
⑶缺相保护：当检测到缺相或三相严重不平衡并超过延时时限，保护电路动作，断开负载。
（当不平衡超过50%时就默认为缺相保护）⑷过载保护：当三相电流*大相电流超过设定电流值，保护电路动作，断开负载。
⑸相序保护：相序指相位的顺序，是三相电势到达*大值的先后次序叫做相序。
在某些设备中，相序不能接错，否则造成设备损坏。
当相序错误时，保护电路动作，断开负载。
⑹自动合闸：自动合闸间隔大约*钟，自动合闸次数3次⑺电源电压：AC220V±10％AC380V±10％⑻输出触点容量：5A／240VAC（纯阻性负载）⑼外形尺寸：宽×高×厚106mm×86。
电动机综合保护控制器说明书
电动机综合保护控制器说明书电动机综合保护控制器是一种用于对电动机进行综合保护的装置，它能监测电动机运行时的各种参数，并在发现异常情况时采取相应措施以保护电动机的安全运行。
在使用电动机综合保护控制器时，我们需要注意以下几个方面。
首先，应该仔细阅读电动机综合保护控制器的说明书，了解其工作原理、使用方法和注意事项。
只有了解了这些信息，才能正确操作和使用电动机综合保护控制器。
其次，要正确安装电动机综合保护控制器。
电动机综合保护控制器一般会有专门的安装指南，用户应该按照指南中的要求进行安装。
安装时要保证控制器与电动机之间的连接可靠，避免因连接不良导致的故障。
第三，使用电动机综合保护控制器时要注意电源的供电。
电动机综合保护控制器通常需要有专门的电源供电，用户应该检查电源的稳定性和电源线路的可靠性，避免因电源问题引起的故障。
第四，要定期检查电动机综合保护控制器的运行状态。
用户应该定期检查电动机综合保护控制器的各个参数，包括电流、电压、温度等，确保其正常运行。
第五，要注意电动机的工作环境。
电动机综合保护控制器通常会有一些工作环境的要求，比如温度、湿度等，用户应该确保电动机综合保护控制器在符合要求的工作环境内运行。
第六，当电动机综合保护控制器发生故障时，用户应该及时采取措施进行维修。
一旦发现电动机综合保护控制器出现故障，用户不应该擅自修理，而是应该向专业人士寻求帮助，确保修理过程的安全和准确性。
最后，使用电动机综合保护控制器的用户应该定期进行维护和保养。
维护和保养包括清洁电动机综合保护控制器的外部部件，检查连接线路的可靠性，以及对电动机综合保护控制器进行定期的维修和检修，以确保其正常运行。
总之，正确使用和维护电动机综合保护控制器是保证电动机安全运行的重要措施。
用户应该根据说明书中的要求，合理操作和维护电动机综合保护控制器，确保其稳定、可靠地工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用电机综合保护器时必须注意控制线路
的接线问题，以确保机器的正常运行。 有的电机综合保护器会有这样的注明：一定
要接上负载才能正常，不接负载时处于缺相状
一群不需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
态。因此，综合保护器是拒绝合闸的，电动机将 无法启动。这也就是说明电机综合保护器内部， 是依靠电流互感器，检测三相电流的有无，来判 断缺相与否。在未接通电源和没有负载时，这个
临界状态为止。
一群不需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
3、将左边时间电位器反时针逐渐减小。大 于电机的实际启动时间
0c24f5ca 电机智能保护器
闭点实际上是开点，所以是没法合闸的。 调整电机综合保护器 按照说明书方法进行位置整定
一群不需要围栏也不会跑丢的羊,最可气的是这群羊自己不走出那个主人画的圈圈
1、将代表时间和电流的两个电位器顺时针 旋到底。即时间值和电流值最大。
2、在电机和控制线路均为正常的前提下。
启动电动机，待其运转正常后，绿色指示灯亮。 这时，将右边电流电位器反时针缓慢减小，直至 过载黄色报警灯闪烁。然后，再稍微顺时针增加 一点，在 1 分钟内黄色过流指示灯不闪烁一次的
电机综合保护器的原理是经典的电机星三 角启动方式主要是保护热继电器。若使用热继电 器对大型电机作保护，就会使大电线出现断点， 也就是进出热继电器的螺丝接线问题，容易出现
发热点和故障点。 如果不用熔断器和热继电器，而采用电机综
合保护器来实现，因为电机综合保护器是穿心
一群不需要围栏也不会跑丢的羊,最可气的这群羊自己不走出那个主人画的圈圈
