sat接口定义及电源接口定义
SATA接口图解
SATA接口详解一、SATA数据接口和电源接口上图是数据线（DATA）、电源线（POWER）和硬盘接口示意图上图是数据线、电源线和硬盘接口实物图上图是 SATA数据线（7针）对应硬盘上的数据接口（7针）特写上图是 SATAS数据线（母口）特写，（硬盘上接口成为公口）二、数据接口（7针）定义引脚定义：1 GND Ground 接地，一般和负极相连2 A Transmit 数据发送正极信号接口3 A- Transmit 数据发送负极信号接口4 GND Ground 接地，一般和负极相连5 B- Receive 数据接收负极信号接口6 B Receive 数据接收正极信号接口7 GND Ground 接地，一般和负极相连三、电源接口（15针）定义针脚信号线颜色定义1 +3.3VDC 直流 3.3V 正极电源针脚2 +3.3VDC 直流 3.3V 正极电源针脚3 +3.3VDC 直流 3.3V 正极电源针脚,预充电,与第二路配对4 GND 接地，一般和负极相连,与第 1 路配对5 GND 接地，一般和负极相连,与第 2 路配对6 GND 接地，一般和负极相连,与第 3 路配对7 +5VDC 直流5V 正极电源针脚,预充电,与第二路配对8 +5VDC 直流5V 正极电源针脚9 +5VDC 直流5V 正极电源针脚10 GND 接地，一般和负极相连,与第 2 路配对11 Optional 保留的针脚12 GND 接地，一般和负极相连,与第 1 路配对13 +12VDC 黄色直流12V 正极电源针脚,预充电,与第二路配对14 +12VDC 黄色直流12V 正极电源针脚15 +12VDC 黄色直流12V 正极电源针脚。
SATA硬盘电源接口
SATA硬盘电源接口定义SATA的全称是Serial Advanced Technology Attachment（串行高级技术附件，一种基于行业标准的串行硬件驱动器接口），是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬盘接口规范。
2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial A TA 1.0规范，在当年的IDF Fall 大会上，Seagate宣布了Serial ATA 1.0标准，正式宣告了SATA规范的确立。
SATA的优势：支持热插拔，传输速度快，执行效率高使用SATA（Serial A TA）口的硬盘又叫串口硬盘，是未来PC机硬盘的趋势。
Serial ATA采用串行连接方式，串行ATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令（不仅仅是数据）进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。
串行接口还具有结构简单、支持热插拔的优点。
标准15针SATA接口定义1~3针橙色＋3.3V（可闲置）4~6针黑色地线7~9针红色＋5V10~12针黑色地线13~15 针黄色＋12VSATA电源线有5根，SATA硬盘接口为15针，其实只有5组，每三根线是并连的（这样可以承载大电流以用在热插拔时应用）进线5根颜色为橙（3.3）、黑（0V）、红（5V）、黑（0V）、黄（12V）；橙色对2.5寸硬盘是没有用。
台式机3.5寸硬盘要用到黄（12V）和红（5V）以及黑线（地线）；而笔记本的只用到红（5V）和黑线。
笔记本硬盘电路板上12V 线是断开的。
IDE硬盘和光驱的电源接口为D型口，由4芯组成；其中，红线所对应的+5V电压输入，黄线对应输出的是+12V电压，两条黑线为接地；5芯SATA电源线多了一组＋3.3V，可以减少硬盘内部供电二次转换时带来的损耗，减少发热量，让硬盘持续供电更加稳定。
笔记本SATA接口定义
SATA是Serial ATA的缩写，即串行ATA。
2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial ATA委员会正式确立了Serial ATA 1.0规范，2002年确立了Serial ATA 2.0规范。
Serial ATA 采用串行连接方式，串行ATA总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。
目前已经成了桌面硬盘的主力接口。
一、ＳＡＴＡ数据和电源接口图：二、电源内部联接图：三、电源和数据线接口定义图：四、ＳＡＴＡ接口定义描述：１、ＳＡＴＡ数据接口定义：1 GND Ground（接地，一般和负极相连）2 A Transmit（数据发送正极信号接口）3 A- Transmit（数据发送负极信号接口4 GND Ground（接地，一般和负极相连）5 B- Receive （数据接收负极信号接口） -6 B Receive （数据接收正极信号接口）7 GND Ground（接地，一般和负极相连）２、电源接口定义：01 V33 3.3v Power （直流3.3V正极电源针脚）02 V33 3.3v Power （直流3.3V正极电源针脚）03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V正极电源针脚,预充电,与第二路配对）04 Ground 1st Mate （接地，一般和负极相连,与第1路配对）05 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）06 Ground 3rd Mate （接地，一般和负极相连,与第3路配对）07 V5 5v Power, pre-charge, 2nd mate （直流5V正极电源针脚,预充电,与第二路配对）08 V5 5v Power （直流5V正极电源针脚）09 V5 5v Power （直流5V正极电源针脚）10 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）11 Reserved –保留的针脚12 Ground 1st Mate （接地，一般和负极相连,与第1路配对）13 V12 12v Power, Pre-charge, 2nd mate （直流12V正极电源针脚,预充电,与第二路配对）14 V12 12v Power （直流12V正极电源针脚）15 V12 12v Power （直流12V正极电源针脚）３、SATA电源线颜色释义（１）、黄色-直流12V正极（2）、黑色-直流12V负极(GND)（3）、红色-直流5V正极(GND,VSS)（4）、黑色5V负极(GND)（5）、橙色-直流3.3V正极PS：（1） 3.3V不接是一样的正常使用，但有用不带3.3V的电源线接的SATA硬盘不认的情况。
SATA接口定义

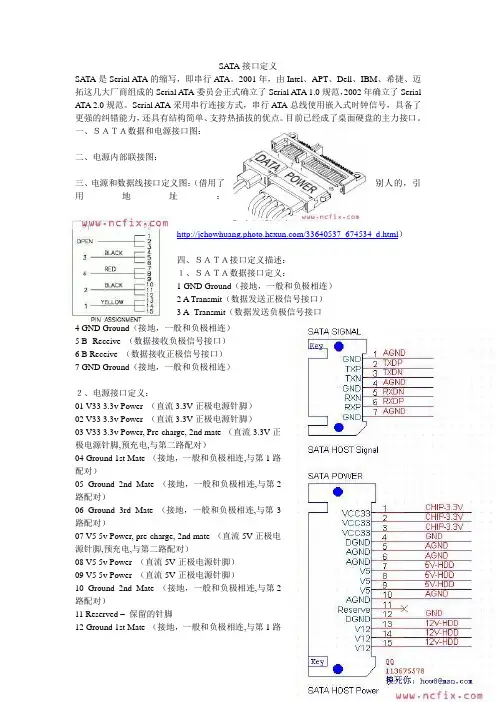

SA TA接口定义SA TA是Serial A TA的缩写，即串行A TA。
2001年，由Intel、APT、Dell、IBM、希捷、迈拓这几大厂商组成的Serial A TA委员会正式确立了Serial A TA 1.0规范，2002年确立了Serial A TA 2.0规范。
Serial A TA采用串行连接方式，串行A TA总线使用嵌入式时钟信号，具备了更强的纠错能力，还具有结构简单、支持热插拔的优点。
目前已经成了桌面硬盘的主力接口。
一、ＳＡＴＡ数据和电源接口图：二、电源内部联接图：三、电源和数据线接口定义图：（借用了别人的，引用地址：/33640537_674534_d.html）四、ＳＡＴＡ接口定义描述：１、ＳＡＴＡ数据接口定义：1 GND Ground（接地，一般和负极相连）2 A Transmit（数据发送正极信号接口）3 A- Transmit（数据发送负极信号接口4 GND Ground（接地，一般和负极相连）5 B- Receive （数据接收负极信号接口）-6 B Receive （数据接收正极信号接口）7 GND Ground（接地，一般和负极相连）２、电源接口定义：01 V33 3.3v Power （直流3.3V正极电源针脚）02 V33 3.3v Power （直流3.3V正极电源针脚）03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V正极电源针脚,预充电,与第二路配对）04 Ground 1st Mate （接地，一般和负极相连,与第1路配对）05 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）06 Ground 3rd Mate （接地，一般和负极相连,与第3路配对）07 V5 5v Power, pre-charge, 2nd mate （直流5V正极电源针脚,预充电,与第二路配对）08 V5 5v Power （直流5V正极电源针脚）09 V5 5v Power （直流5V正极电源针脚）10 Ground 2nd Mate （接地，一般和负极相连,与第2路配对）11 Reserved –保留的针脚12 Ground 1st Mate （接地，一般和负极相连,与第1路配对）13 V12 12v Power, Pre-charge, 2nd mate （直流12V正极电源针脚,预充电,与第二路配对）14 V12 12v Power （直流12V正极电源针脚）15 V12 12v Power （直流12V正极电源针脚）３、SA TA电源线颜色释义（１）、黄色-直流12V正极（2）、黑色-直流12V负极(GND)（3）、红色-直流5V正极(GND,VSS)（4）、黑色5V负极(GND)（5）、橙色-直流3.3V正极串行高技术附件(SATA)接口技术是连接主机和存储系统的新兴接口技术,其采用串行方式进行数据传输。
PS2、USB、VGA、SATA、音频、网卡、串口、并口、针脚定义
PS2、USB、VGA、SATA、音频、网卡、串口、并口、针脚定义以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1 DATA 数据信号2 空3 GND 地端4 ＋5V5 CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
ATX电源接口各线的定义
无主板启动电源——ATX电源接口各线的定义AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色 4.75 5.25-5V 白色 -4.75 -5.25+12V 黄色 11.4 12.6-12V 蓝色 -11.4 -12.6+3.3V 橙色 3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
AT电源针针和针引脚定义详解
A T电源针针和针引脚定义详解This manuscript was revised by the office on December 22, 201220p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为?无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。
ATX电源各接头的定义规范
ATX电源各接头的定义规范
早期电源采用20Pin接口，自Intel规范形成了ATX 12V 1.3版本后成为了现在使用的24Pin接口形式。
并且对各针脚的电压做出了定义，也就是电源的输出端与硬件的接头。
接下来是笔者从网上找的各接头的定义规范，玩家们在制线过程中可以参考。
主板24Pin接口定义
CPU4Pin接口定义
CPU4+4Pin接口定义
显卡6Pin接口定义
显卡6+2Pin接口定义
D口定义
SATA口定义
按照Intel所定义的电源规范，所有电源厂商使用的线材需统一规范，各电源线颜色与用途如以下所示：
红色：＋5V 主板电路、内存模块供电、光驱、硬盘等设备的信号供电
黄色：＋12V CPU、显卡供电；为标准的驱动电路供电，如光驱、硬盘的马达
橙色：＋3.3V 现在多用于 SATA 硬盘的供电，以后会有其他用途
紫色：＋5V（USB）USB设备供电，支持USB键盘鼠标的开机功能（关机后依然供电）
黑色：地线（0V）电源供电回路的必要组成部分
绿色：PS－ON 开机信号线（当其与地线短接会启动电源）
灰色：Power Good 监测线，连接主板与电源，起到信号反馈作用。
电脑ATX电源接口定义详解
电脑ATX电源接口定义详解电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4(COM)——右4短接(PS_ON#)，开启电源(空载)。
电源输出导线有这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)，它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色:，12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色:,12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色:，5V，5V导线数量与黄色导线相当，，5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V 的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色:,5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色:，3.3V这是ATX电源专门设置的，为内存提供电源。
ATX电源接口定义及颜色定义
可见，14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了。
自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值 +5V 红色4.75 5.25 -5V 白色-4.75 -5.25 +12V 黄色11.412.6 -12V 蓝色-11.4 -12.6 +3.3V 橙色3.135 3.465 －ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
1、地线；2、地线；3、+12V；4、+12V 主板上的电源插头ATX电源输出接口 ATX电源20针输出电压及功能定义表针脚名称颜色说明 1 3.3V 橙色+3.3 VDC 2 3.3V 橙色+3.3 VDC 3 COM 黑色Ground 4 5V 红色+5 VDC 5 COM 黑色Ground 6 5V 红色+5 VDC 7 COM 黑色Ground 8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok) 9 5VSB 紫色+5 VDC Standby Voltage (max 10mA) 10 12V 黄色+12 VDC 11 3.3V 橙色+3.3 VDC 12 -12V 蓝色-12 VDC 13 COM蓝色Ground 14 /PS_ON 绿色Power Supply On (active low) 15 COM 黑色Ground 16 COM 黑色Ground 17 COM 黑色Ground 18 -5V 白色-5 VDC 195V 红色+5 VDC 20 5V 红色+5 VDC 测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
SATA定义及接口
SATA定义及接⼝⼀、SATA的定义SATA的英⽂全称是：Serial-ATA(串⾏) ,它是⼀种新的接⼝标准。
与并⾏ATA相⽐，SATA具有⽐较⼤的优势。
⾸先，Serial ATA以连续串⾏的⽅式传送数据，可以在较少的位宽下使⽤较⾼的⼯作频率来提⾼数据传输的带宽。
Serial ATA⼀次只会传送1位数据，这样能减少SATA接⼝的针脚数⽬，使连接电缆数⽬变少，效率也会更⾼。
实际上，Serial ATA 仅⽤四⽀针脚就能完成所有的⼯作，分别⽤于连接电缆、连接地线、发送数据和接收数据，同时这样的架构还能降低系统能耗和减⼩系统复杂性。
其次，Serial ATA的起点更⾼、发展潜⼒更⼤，Serial ATA 1.0定义的数据传输率可达150MB/sec，这⽐⽬前最快的并⾏ATA(即ATA/133)所能达到133MB/sec的最⾼数据传输率还⾼，⽽⽬前SATA II的数据传输率则已经⾼达300MB/sec。
串⾏ATA 总线使⽤嵌⼊式时钟信号，具备了更强的纠错能⼒，还具有结构简单、⽀持热插拔的优点。
⼆、SATA的接⼝定义及硬盘电源接⼝定义A. SATA数据和电源接⼝图：B. 电源内部联接图：C. 电源和数据线接⼝定义图：D. SATA接⼝定义描述：１)、SATA数据接⼝定义：1 GND Ground（接地，⼀般和负极相连）2 A Transmit（数据发送正极信号接⼝）3 A- Transmit（数据发送负极信号接⼝4 GND Ground（接地，⼀般和负极相连）5 B- Receive （数据接收负极信号接⼝） -6 B Receive （数据接收正极信号接⼝）7 GND Ground（接地，⼀般和负极相连）２、电源接⼝定义：01 V33 3.3v Power （直流3.3V 正极电源针脚）02 V33 3.3v Power （直流3.3V 正极电源针脚）03 V33 3.3v Power, Pre-charge, 2nd mate （直流3.3V 正极电源针脚,预充电,与第⼆路配对）04 Ground 1st Mate （接地，⼀般和负极相连,与第1 路配对）05 Ground 2nd Mate （接地，⼀般和负极相连,与第2 路配对）06 Ground 3rd Mate （接地，⼀般和负极相连,与第3 路配对）07 V5 5v Power, pre-charge, 2nd mate （直流5V 正极电源针脚,预充电,与第⼆路配对）08 V5 5v Power （直流5V 正极电源针脚）09 V5 5v Power （直流5V 正极电源针脚）10 Ground 2nd Mate （接地，⼀般和负极相连,与第2 路配对）11 Reserved – 保留的针脚12 Ground 1st Mate （接地，⼀般和负极相连,与第1 路配对）13 V12 12v Power, Pre-charge, 2nd mate （直流12V 正极电源针脚,预充电,与第⼆路配对）14 V12 12v Power （直流12V 正极电源针脚）15 V12 12v Power （直流12V 正极电源针脚）3、SATA 电源线颜⾊释义（1）、黄⾊-直流12V 正极（2）、⿊⾊-直流12V 负极(GND)（3）、红⾊-直流5V 正极(GND,VSS)（4）、⿊⾊5V 负极(GND)（5）、橙⾊-直流3.3V 正极。
ATX电源接口各线的定义
ATX电源接口各线的定义左下角：1#，左上角：11#；右上角：20#AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色 4.75 5.25-5V 白色 -4.75 -5.25+12V 黄色 11.4 12.6-12V 蓝色 -11.4 -12.6+3.3V 橙色 3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
ATX电源接口定义及颜色定义
ATX电源接口定义及颜色定义ATX电源排针（Pin）的标准是这么定义的：易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
2.－12V -12V 的电压是为串口提供逻辑判断电平，需要电流较小，一般在1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0电平为-3到-15V，有很宽的范围。
3.＋5V ＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是计算机主要的工作电源。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
多数AMD的CPU其＋5V的输出电流都大于18A，最新的P4CPU其提供的电流至少要20A。
另外AMD和P4的机器所需要的＋5VSB的供电电流至少要720MA或更多，其中P4系统电脑需要的电源功率最少为230W。
如果没有足够大的+5V电压提供，表现为CPU工作速度变慢，经常出现蓝屏，屏幕图像停顿等，计算机的工作变得非常不稳定或不可靠。
4.－5V -5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不会影响系统正常工作，出现故障机率很小。
5.＋3.3V 这是ATX电源专门设置的，为内存提供电源。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
大多数主板在使用SDRAM内存时，为了降低成本都直接把该电源输出到内存槽。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
如果主板使用的是+2.5V DDR内存，主板上都安装了电压变换电路。
如果该路电压过低，表现为容易死机或经常报内存错误，或WIN98系统提示注册表错误，或无法正常安装操作系统。
6.＋5VSB（+5V待机电源）ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
电脑ATX电源接口定义详解
电脑ATX电源接口定义详解电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4(COM)——右4短接(PS_ON#)，开启电源(空载)。
电源输出导线有这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)，它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色:，12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色:,12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色:，5V，5V导线数量与黄色导线相当，，5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V 的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色:,5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色:，3.3V这是ATX电源专门设置的，为内存提供电源。
sata电源及信号接口定义
SATA15针电源接口定义/sata信号线定义2010年04月07日星期三14:46这些天在写esata的驱动，所以将相关资料贴上！•In computer hardware, Serial ATA(SATA, is a computer bus technology primarily designed for transfer of data to and from a hard disk. It is the successor to the legacy Advanced Technology Attachment standard (ATA, also known as IDE). This older technology was retroactively renamed Parallel ATA (PA TA) to distinguish it from Serial ATA.The Serial ATA [SATA] bus is defined over two separate connectors, one connector for the data lines and one for the power lines. A Serial ATA Hard drive may also have a third connector for legacy PATA power connections. The PATA power connector may be used in instead of the SATA power to supply a connection which is more rugged and reliable then the SATA-1 power connection.The Serial ATA interface [SATA] is the serial version of the IDE [ATA] spec. SATA uses a 4 conductor cable with two differential pairs [Tx/Rx], plus an additional 3 grounds pins and a separate power connector. Data runs at 150MBps [1.5GHz] using 8B/10B encoding and 250mV signal swings, with a maximum bus length of 1 meter. SATA enhancements move the data transfer speed to; 300MBps [3.0Gbps], and then 600MBps [6.0Gbps]. The current speed for SATA is 300Mbps [3Gbps]. Shielded external SATA [eSATA] data cable runs out to a maximum of between 3 feet and 6 feet. eSATA cables are used external to the chassis or case.SATA Data pinout SATA PinOut, Data Pin #Signal Name Signal Description1 GND Ground 2A+ Transmit + 3A- Transmit - 4GND Ground 5B- Receive - 6B+ Receive + 7GND Ground SATA Power pinout SATA PinOut, Power Pin #Signal Name Signal Description1 V33 3.3v Power 2 V33 3.3v Power 3 V33 3.3v Power, Pre-charge, 2nd mate 4 Ground 1st Mate5 Ground 2nd Mate6 Ground 3rd Mate7 V5 5v Power, pre-charge, 2nd mate8 V5 5v Power 9V5 5v Power 10 Ground 2nd Mate 11 Reserved - 12 Ground 1st Mate 13 V12 12v Power, Pre-charge, 2nd mate 14 V12 12v Power 15 V12 12v Power PATA Power pinout IDE Power Connector Pin Out Pin #Signal Function18 A WG Wire 1 +12V DC Yellow 2 +12V Return Black 3 +5V Return Black 4 +5V DC Red SATA signal names are with respect to the Host, the device connected to the host reverses the signal names. Transmit pins connect to Receive pins on the other device. The SATA connector is keyed at pin 1. These pin outs for the Serial ATA connector are not compatible with the legacy PATA connector.[The following article is licensed under the GNU Free Documentation License. It reproduces the Wikipedia article "Serial ATA"]SATA 1.5 Gb/sFirst-generation Serial ATA interfaces, also known as SATA/150, run at 1.5 Gigahertz (GHz). Serial A TA uses 8B/10B encoding at the physical layer. This encoding scheme has an efficiency of 80%, resulting in an actual data transfer rate of 1.2 Gigabits per second (Gb/s), or 150 megabytes per second (MB/s). The relative simplicity of a serial link and the use of LVDS allow both the use of longer drive cables and an easier transition path to higher speeds.SATA 3.0 Gb/sSoon after SATA's introduction, enhancements were made to the standard. A 3Gb/s signalling rate was added to the PHY layer, offering up to twice the data throughput. To ensure seamless backward compatibility between older SATA and the newer faster SATA/3Gbs devices, the latter devices are required to support the original 1.5Gb/s rate. In practice, some older SATA systems that do not support SATA speed negotiation require the peripheral drive's speed be manually hardlimited to 150Â MB/s with the use of a jumper for a 300Â MB/s drive.Like SATA 1.5Gb/s, SATA 3Gb/s uses 8B/10B encoding resulting in an actual data transfer rate of 2.4 Gb/s, or 300 MB/s.The 3.0Â Gb/s specification has been very widely referred to as “Serial ATA II” (“SATA II”), contrary to the wishes of the Serial ATA standards organization that authored it. The official website notes that SATA II was in fact that organization's name at the time, the SATA 3Gb/s specification being only one of many that the former SATA II defined, and suggests that “SA TA 3Gb/s” be used instead. (The Serial A TA standards organization has since changed names, and is now “The Serial ATA International Organization”, abbreviated SA TA-IO.) SATA-IO plans to further increase the maximum throughput of Serial ATA to 600Â MB/s around the year 2007.SATA 3Gb/s is sometimes also referred to as SATA/300 or SATA II, continuing the line of PATA/100, PATA/133 and SATA/150.SATA 6.0 Gb/sSATA-IO plans to make a 6.0 Gb/s standard. Although the theoretical thoroughput would be doubled, conventional hard disks can't approach saturating this speed. Serial ATA innovationsSATA drops the master/slave shared bus of PATA, giving each device a dedicated cable and dedicated bandwidth. While this requires twice the number of host controllers to support the same number of SATA devices, at the time of SATA's introduction this was no longer a significant drawback. Another controller could be added into a controller ASIC at little cost beyond the addition of the extra seven signal lines and printed circuit board (PCB) space for the cable header.Features allowed for by SATA but not by PA TA include hot-swapping and native command queueing.To ease their transition to SATA, many manufacturers have produced drives which use controllers largely identical to those on their PATA drives and include a bridge chip on the logic board. Bridged drives have a SATA connector, may include either or both kinds of power connectors, and generally perform identically to native drives. They may, however, lack support for some SATA-specific features. As of 2004, all major hard drive manufacturers produce either bridged or native SA TA drives.SATA drives may be plugged into Serial Attached SCSI (SAS) controllers and communicate on the same physical cable as native SAS disks. SAS disks, however, may not be plugged into aSATA controller.Cables and ConnectorsPhysically, the SATA power and data cables are the most noticeable change from Parallel A TA. The SATA standard defines a data cable using seven conductors and 8Â mm wide wafer connectors on each end. SATA cables can be up to 1 m (39 in) long.PATA ribbon cables, in comparison, carry either 40- or 80-conductor wires and are limited to 46 cm (18 in) in length. The reduction in conductors makes SATA connectors and cables much narrower than those of PATA, thus making them more convenient to route within tight spaces and reducing obstructions to air cooling. Unlike early PATA connectors, SATA connectors are keyed — it is not possible to install cable connectors upside down without considerable force.The SATA standard also specifies a power connector sharply differing from the four-pin Molex connector used by PATA drives and many other computer components. Like the data cable, it is wafer-based, but its wider 15-pin shape should prevent confusion between the two. The seemingly large number of pins are used to supply three different voltages if necessary —3.3Â V, 5Â V, and 12Â V. Each voltage is supplied by three pins gangedtogether (and 5 pins for ground). This is because the small pins cannot supply sufficient current for some devices, so they are combined. One pin from each of the three voltages is also used for hotplugging. The same physical connections are used on 3.5-in (90mm) and 2.5-in (70mm) (notebook) hard disks. Some SATA drives include in PA TA style four-pin Molex connector for use with power supplies that lack the SATA power connector. Also, adaptors are available to convert a PATA style power connector to SATA power connector.External SATAeSATA was standardized in mid-2004, with specifically defined cables, connectors, and signal requirements for external SATA drives. eSATA is characterized by:Full SATA speed for external disks (115MB/s have been measured with external RAID enclosures)•No protocol conversion from IDE/SATA to USB/Firewire, all disk features are available to the host•Cable length is restricted to 2m, USB and Firewire span longer distances.•Minimum and maximum transmit voltage decreased to 400mV - 500mV•Minimum and maximum receive voltage decreased to 240mV - 500mVUSB and Firewire require conversion of all communication with the external disk, so external USB/Firewire enclosures include an IDE or SATA bridge chip that translates from the ATA protocol to USB or Firewire. Drive features like S.M.A.R.T. cannot be exploited that way and the achiveable transfer speed with USB/Firewire is only about half of the entire bus data rate of about 50MB/s. This limited effective data transfer rate becomes very visible when using an external RAID array and also with fast single disks which may yield well over 70MB/s during real use.Currently, most PC motherboards do not have an eSA TA connector. eSATA may be enabled through the addition of an eSATA host bus adapter (HBA) or bracket connector for desktop systems or with a Cardbus or ExpressCard for notebooks.Note:Prior to the final specification for eSATA, there were a number of products designed for external connections of SATA drives. Some of these use the internal SATA connector or even connectors designed for other interface specifications, such as IEEE 1394. These products are not eSA TA compliant.eSATA does not provide power, which means that external 2.5" disks which would otherwise be powered over the USB or Firewire cable need a separate power cable when connected over eSATA.eSATA compared to other buseseSA TA PATA Fire Wire 1394b USB 2.0 Actual Speed 2.4 >Gib/s 1064 Mib/s 786 Mib/s ~375 Mib/sMax. cable length 2 meters 46 centimetres4.5 meters 16 cables canbedaisy chained up to 72meters5 metersPower cablerequired?Yes Yes No NoDevices per Channel 1 (5 withmultiplier)3 (3rd deviceread only)63 127Backward compatibilityThe backward compatibility of SATA hard discs is virtually non-existent in the sense that SATA drives will not work with the same connectors that IDE, SCSI, or any other format of hard drive connect to. It is, however, possible to purchase convertors that attach to the rear of the SATA hard disc and will allow it to function as an IDE drive. This can prove useful in situations where one wishes to use their SATA drive on older motherboards that may not have SATA connections, etc.SATA vs SCSISCSI currently offers transfer rates higher than SATA, but is a more complex bus usually resulting in higher costs to the user. Some drive manufacturers offer longer warranties for SCSI devices, however, indicating a possibly higher manufacturing quality control of SCSI devices compared to PATA/SA TA devices.conn_sata.gif(10.79 KB)3030299030-SATA-15P-RA-core-power-connector-dwg.gif(14.14 KB)类别：电脑技术| | 添加到搜藏| 分享到i贴吧| 浏览(1386) | 评论(0)。
电脑ATX电源接口定义详解
电脑ATX电源接口定义详解电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4(COM)——右4短接(PS_ON#)，开启电源(空载)。
电源输出导线有这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)，它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色:，12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色:,12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色:，5V，5V导线数量与黄色导线相当，，5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V 的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色:,5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色:，3.3V这是ATX电源专门设置的，为内存提供电源。
电脑ATX电源接口定义详解
电脑ATX电源接口定义详解电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4(COM)——右4短接(PS_ON#)，开启电源(空载)。
电源输出导线有这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)，它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色:，12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色:,12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色:，5V，5V导线数量与黄色导线相当，，5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V 的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色:,5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色:，3.3V这是ATX电源专门设置的，为内存提供电源。
PS2、USB、VGA、SATA、音频、网卡、串口、并口、针脚定义
PS2、USB、VGA、SATA、音频、网卡、串口、并口、针脚定义以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1 DATA 数据信号2 空3 GND 地端4 ＋5V5 CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。
