24针电脑电源各针脚的定义

24针电源针脚定义24针电源接口定义

24针电源针脚定义 24针电源接口定义:24针电源针脚定义 24针电源接口定义贴子发表于:2008/11/14 16:44:271、+3.3V;2、+3.3V;3、地线;4、+5V;5、地线;6、+5V;7、地线;8、PWRGD(供电良好);9、+5V(待机);10、+12V;11、+12V;12、2*12连接器侦察;13、+3.3V;14、-12V;15、地线;16、PS-ON#(电源供应远程开关);17、地线;18、地线;19、地线;20、无连接;21、+5V;22、+5V;23、+5V;24、地线 .本文结合所附电路图对ATX电源控制电路的工作原理进行了较详细的阐述，望能对广大维修者有所帮助。

检修ATX开关电源，从+5VSB、PS-ON和PW-OK信号入手来定位故障区域，是快速检修中行之有效的方法。

一、+5VSB、PS-ON、PW-OK控制信号ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头(图1)9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON 由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

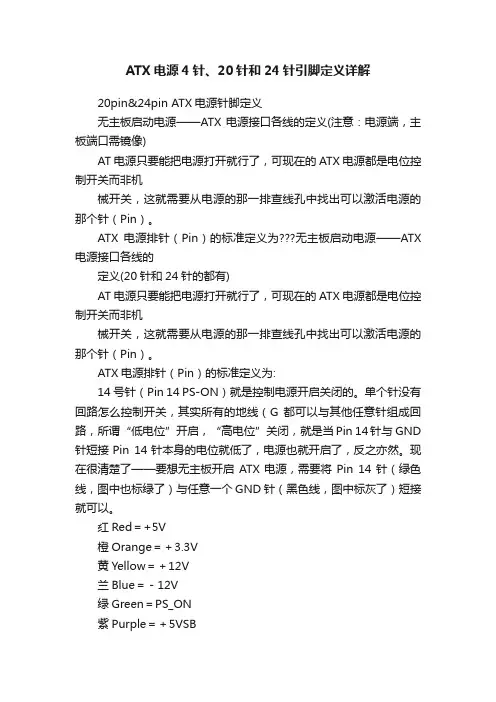

ATX电源4针、20针和24针引脚定义详解

ATX电源4针、20针和24针引脚定义详解20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为无主板启动电源——ATX 电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（G 都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

ATX电源4针、20针和24针引脚定义详解

ATX电源4针、20针和24针引脚定义详解ATX电源指⽰灯定义：20pin&24pin ATX电源针脚定义⽆主板启动电源——ATX电源接⼝各线的定义(注意：电源端，主板端⼝需镜像)AT电源只要能把电源打开就⾏了，可现在的ATX电源都是电位控制开关⽽⾮机械开关，这就需要从电源的那⼀排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为⽆主板启动电源——ATX电源接⼝各线的定义(20针和24针的都有)AT电源只要能把电源打开就⾏了，可现在的ATX电源都是电位控制开关⽽⾮机械开关，这就需要从电源的那⼀排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“⾼电位”关闭，就是当Pin14针与GND针短接后，Pin14针本⾝的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想⽆主板开启ATX电源，只需要将Pin14针（绿⾊线，图中也标绿了）与任意⼀个GND针（⿊⾊线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK⽩White＝—5V⿊Black＝COM＝GND＝接地24pin我们使⽤的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等⼏种不同的电压。

在正常情况下，上述⼏种电压的输出变化范围允许误差⼀般在5%之内，如下表所⽰，不能有太⼤范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使⽤新的电源架构ATX12V-24针，它的标准接⼝从原来的两个提升⾄三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使⽤+12V两路独⽴供电的，两个+12V电压输出分别对CPU和其它I/O设备进⾏供电，这样可以减少由如硬盘光驱等设备对CPU⼯作时的影响，⼤⼤提⾼系统的稳定性。

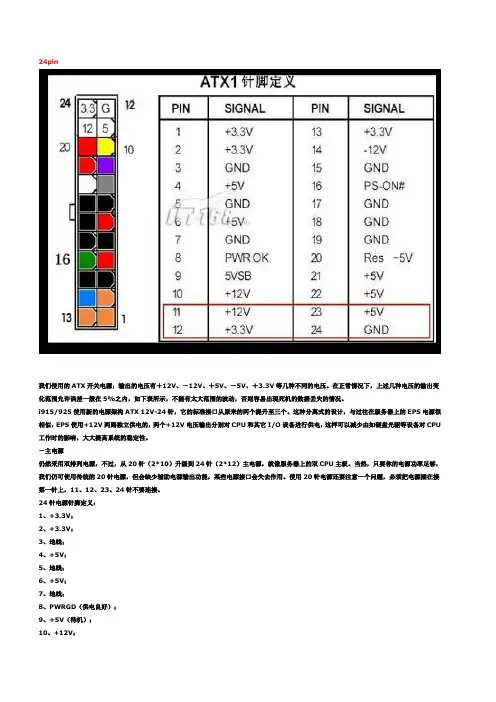

24pins定义

24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU 工作时的影响，大大提高系统的稳定性。

－主电源仍然采用双排列电源，不过，从20针（2*10）升级到24针（2*12）主电源，就像服务器上的双CPU主板。

当然，只要你的电源功率足够，我们仍可使用传统的20针电源，但会缺少辅助电源输出功能，某些电源接口会失去作用。

使用20针电源还要注意一个问题，必须把电源插在接第一针上，11、12、23、24针不要连接。

24针电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。

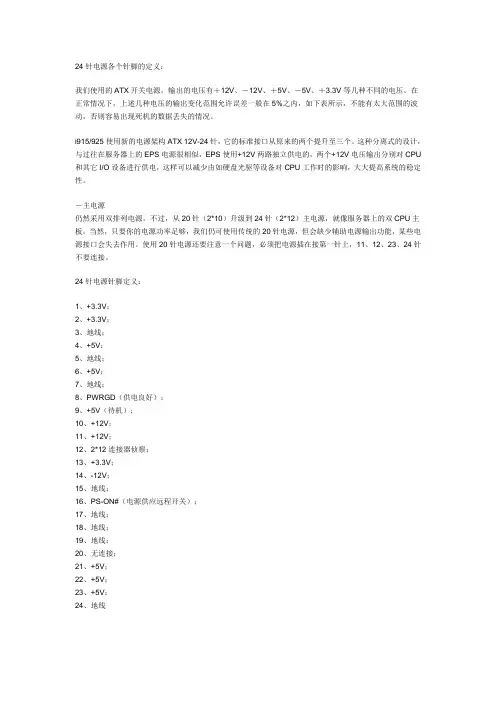

24针电源各针脚定义(精)

24针电源各个针脚的定义：我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

－主电源仍然采用双排列电源，不过，从20针（2*10）升级到24针（2*12）主电源，就像服务器上的双CPU主板。

当然，只要你的电源功率足够，我们仍可使用传统的20针电源，但会缺少辅助电源输出功能，某些电源接口会失去作用。

使用20针电源还要注意一个问题，必须把电源插在接第一针上，11、12、23、24针不要连接。

24针电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。

电脑电源主板电源插头pin针以及ATX使用的PIN针针脚定义转

电脑电源主板电源插头‎20pin针以及A‎T X使用的24PIN‎针针脚定义（转）‎1. 24针‎A TX电源排针（Pi‎n）的标准定义为:‎14号针（Pin 1‎4 PS-ON）就是‎控制电源开启关闭的。

‎单个针没有回路怎么控‎制开关，其实所有的地‎线（GND）都可以与‎其他任意针组成回路，‎所谓“低电位”开启，‎“高电位”关闭，就是‎当Pin 14针与‎G ND 针短接后，P‎i n 14针本身的电‎位就低了，电源也就开‎启了，反之亦然。

现在‎很清楚了——要想无主‎板开启ATX电源，只‎需要将Pin 14针‎（绿色线，图中也标绿‎了）与任意一个GND‎针（黑色线，图中标灰‎了）短接就可以。

1‎4号针（Pin 14‎PS-ON）就是控‎制电源开启关闭的。

单‎个针没有回路怎么控制‎开关，其实所有的地线‎（GND）都可以与其‎他任意针组成回路，所‎谓“低电位”开启，“‎高电位”关闭，就是当‎P in 14针与G‎N D 针短接后，Pi‎n 14针本身的电位‎就低了，电源也就开启‎了，反之亦然。

现在很‎清楚了——要想无主板‎开启ATX电源，只需‎要将Pin 14针（‎绿色线，图中也标绿了‎）与任意一个GND针‎（黑色线，图中标灰了‎）短接就可以。

红R‎e d＝+5V橙Or‎a nge＝＋3.3V‎黄Yellow＝＋‎12V兰Blue＝‎－12V绿Gree‎n＝PS_ON紫P‎u rple＝＋5VS‎B灰Gray＝PW‎R_OK白Whit‎e＝—5V黑Bla‎c k＝COM＝GND‎＝接地24pin ‎我们使用的ATX开‎关电源，输出的电压有‎＋12V、－12V、‎＋5V、－5V、＋3‎.3V等几种不同的电‎压。

在正常情况下，上‎述几种电压的输出变化‎范围允许误差一般在5‎%之内，如下表所示，‎不能有太大范围的波动‎，否则容易出现死机的‎数据丢失的情况。

‎i915/925使用‎新的电源架构ATX ‎12V-24针，它的‎标准接口从原来的两个‎提升至三个。

电脑主板ATX电源20pin针与24PIN针的针脚定义及区别7页word文档

电脑主板ATX电源20pin针与24PIN针的针脚定义及区别1. 24针ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

－主电源仍然采用双排列电源，不过，从20针（2*10）升级到24针（2*12）主电源，就像服务器上的双CPU主板。

当然，只要你的电源功率足够，我们仍可使用传统的20针电源，但会缺少辅助电源输出功能，某些电源接口会失去作用。

使用20针电源还要注意一个问题，必须把电源插在接第一针上，11、12、23、24针不要连接。

24针电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；PS-ON 和地线短接可以手动开启电源17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。

20-24针电源针脚定义

20针电源针脚定义默认分类2008-05-19 15:59 阅读68 评论0字号：大中小一。

20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。

我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。

1、地线；2、地线；3、+12V；4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。

(完整word版)电源供电针脚定义

电脑电源说明书电源供电针脚定义接口规范及使用方法在这里，可能会用到pin这个英文词汇，与汉语“针”是等价的。

下文可能混用。

1、主电源接口20＋4pin是为了同时支持上述两种接口而设计的町拆卸式接口。

如果主板是20pin，那么4pin空置不用，如果主板是24pin，那么就将4pin挂在20pin上，就成了24pin。

(如上图)2、说明主电源接口的针脚定义，24pin输出电压及对应颜色：1+3.3VDC橙色13+3.3VDC橙色2+3.3VDC橙色14-12VDC蓝色3地线黑色15地线黑色4+5VDC红色16PS-ON#绿色5地线黑色17地线黑色6+5VDC红色18地线黑色7地线黑色19地线黑色8PG-OK灰色20-5VDC白色(无)9+5VSB DC紫色21+5VDC红色10+12VDC黄色22+5VDC红色11+12VDC黄色23+5VDC红色12+3.3VDC橙色24地线黑色3、对于部分电源的主接口，可能有一个针位空置，这是由于-5v被取消所致。

由于-5v在intel规范中已经取消，所以部分电源缺少这根针，但是，也有很多电源依然保留了这路输出。

由于-5v（白色线）主要用与早期的isa总线，目前的主板完全不用这一路输出了。

cpu辅助电源接口(简称“方4pin)“方4pin”与”主4pin”外形极为近似，一定要区分开，避免插错。

黄、红、橙、黑各一根的是“主4pin”，通常与20pin 捆绑在一起，与20pin配合插在主板的主电源接口。

而有两根黄线和两根黑线的是“方4pin”，。

注意！“方4pin”接口有挂钩，单独插在cpu辅助电源接口。

d型接口(俗称大4pin)1+12VDC黄色2地线黑色3地线黑色4+5V DC红色d型接口主要用于硬盘、光驱等磁盘驱动器，另外，高端显卡也有一部分采用此接口为显卡提供辅助供电。

sata电源接口主要为串行硬盘、光驱等提供电源。

并非所有电源都具备此接口。

用户在购买电源时，一定要了解自己使用的硬盘、光驱接口，以购买相匹配的电源。

20与24针电源各个针脚定义

电脑机箱电源基础知识机箱作为电脑主要配件的载体，其主要任务就是固定与保护配件。

而电源的作用就是把市电(22ov 交流电压)进行隔离和变换为计算机需要的稳定低压直流电。

它们都是标准化、通用化的电脑外设。

从外形上讲，机箱有立式和卧式之分，以前基本上都采用的是卧式机箱，而现在一般采用立式机箱。

主要是由于立式机箱没有高度限制，在理论上可以提供更多的驱动器槽，而且更利于内部散热。

如果从结构上分，机箱可以分为at 、atx 、micro atx 、nlx 等类型，目前市场上主要以atx 机箱为主。

在atx 的结构中，主板是安装在机箱的左上方，并且是横向放置的。

而电源安装位置在机箱的右上方，前方的位置是预留给储存设备使用的，而机箱后方则预留了各种外接端口的位置。

这样规划的目的就是在安装主板时，可以避免i/o 口的过于复杂，而主板的电源接口以及软硬盘数据线接口可以更靠近预留位置。

整体上也能够让使用者在安装适配器、内存或者处理器时，不会移动其他设备。

这样机箱内的空间就更加宽敞简洁，对散热很有帮助。

在机箱的规格中，最重要的就是主板的定位孔，因为定位孔的位置和多少决定着机箱所能使用主板的类型。

比如说，atx 机箱标准规格中，共有17 个主板定位孔，而atx 主板真正使用的只有其中的9 个，其他的孔主要是为了兼容其他类型的主板而设计的。

一、电源的工作原理微机电源的工作原理是:220v 市电输入经滤波及整流之后变成309v 直流电压，该直流电压被送到脉宽调制器(pwm)功率转换线路，在pwm 控制线路控制下，变成幅值在300v 的矩形波，再经高频变压器降压及整流滤波即可输出＋12v 、＋5v 的直流稳定电压。

通过控制300v 矩形方波的占空比即可以得到稳定的直流输出值，这也就是反馈稳压的主要原理。

目前常见的微机电源功率从130w 到250w 不等，最常用的便是250w 的。

在电源内部有一个110v/ 220v 的选择开关，因为我国市电采用220v 的标准，所以国内制造或组装的微机电源绝大部分将11ov/ 220v 开关剪下焊接在220v 的一端。

电脑主板ATX电源20pin针与24PIN针的针脚定义及区别7页word文档

电脑主板ATX电源20pin针与24PIN针的针脚定义及区别1. 24针ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

－主电源仍然采用双排列电源，不过，从20针（2*10）升级到24针（2*12）主电源，就像服务器上的双CPU主板。

当然，只要你的电源功率足够，我们仍可使用传统的20针电源，但会缺少辅助电源输出功能，某些电源接口会失去作用。

使用20针电源还要注意一个问题，必须把电源插在接第一针上，11、12、23、24针不要连接。

24针电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；PS-ON 和地线短接可以手动开启电源17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。

20pin&24pin ATX电源针脚定义

20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义()AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

24针电源各针脚定义

24针电源各个针脚的定义：我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

－主电源仍然采用双排列电源，不过，从20针（2*10）升级到24针（2*12）主电源，就像服务器上的双CPU主板。

当然，只要你的电源功率足够，我们仍可使用传统的20针电源，但会缺少辅助电源输出功能，某些电源接口会失去作用。

使用20针电源还要注意一个问题，必须把电源插在接第一针上，11、12、23、24针不要连接。

24针电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD（供电良好）；9、+5V（待机）；10、+12V；11、+12V；12、2*12连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON#（电源供应远程开关）；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，C PU的功耗虽大，还是在可控制范围之内。

电源针脚定义

20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。

ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。

红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V 等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。

这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V 两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。

20电源与24针电源各个针脚定义

20与24针电源各个针脚定义一。

20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。

我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。

在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。

标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。

1、地线；2、地线；3、+12V；4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。

24针电脑电源各针脚的定义

24针电脑电源各针脚的定义电源是主机的心脏，为电脑的稳定工作源源不断提供能量。

是不是大家以为木头又要推荐电源了，哈哈，今天我们不谈产品，主要聊一下每个电源上都具有的输出导线。

对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。

健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。

黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。

+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。

偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。

目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。

蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。

红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。

目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。

它的电源质量的好坏，直接关系着计算机的系统稳定性。

白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
