电脑电源主板电源插头20pin针以及AT X使用的24PIN针针脚定义（转）1. 24针A TX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与G ND 针短接后，Pi n 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
14号针（Pin 14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当P in 14针与GN D 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Re d＝+5V橙Ora nge＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Pu rple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Blac k＝COM＝GND＝接地24pin 我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
20-24针电源针脚定义
20针电源针脚定义默认分类2008-05-19 15:59 阅读68 评论0字号：大中小一。
20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
1、地线；2、地线；3、+12V；4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
针脚定义及接口定义图解资料讲解
针脚定义及接口定义图解PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU 的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。
ATX电源针脚定义
１ATX 电源针脚定义及工作原理ATX 电源原理与结构图解无主板启动电源——ATX 电源接口各线的定义(注意：电源端，主板端口需镜像)左下角：1#，左上角：11#；右上角：20#AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。
ATX 电源排针（Pin ）的标准定义为 无主板启动电源——ATX 电源接口各线的定义(20针和24针的都有)AT 电源只要能把电源打开就行了，可现在的ATX 电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin ）。
ATX 电源排针（Pin ）的标准定义为:14号针（Pin 14 PS-ON ）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND ）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V 绿Green＝PS_ON橙Orange＝＋3.3V 紫Purple＝＋5VSB黄Yellow＝＋12V 灰Gray＝PWR_OK兰Blue＝－12V 白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
电源接口定义
电源接口定义Document number：NOCG-YUNOO-BUYTT-UU986-1986UTATX电源的接口定义（20针和24针）一、ATX电源的定义：ATX电源是计算机的工作电源，作用是把交流220V的电源转换为计算机内部硬件使用的直流5V，12V，24V等电压的电源ATX电源与AT电源的区别：与AT电源相比，ATX电源增加了“＋、＋5VSB、PS－ON”三个输出。
AT电源只要能把电源打开就行了，而ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin），即PS-ON信号！14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了！关于ATX电源增加的部分，其中“＋”输出主要是供CPU用，而“＋5VSB”、“PS－ON”输出则体现了ATX电源的特点。
ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。
“PS－ON”小于1V伏时开启电源，大于伏时关闭电源。
二、ATX电源的结构特点：ATX电源是近年来在电脑中广泛采用的新型电源，它配合ATX主板，除了可以手动开关电源外，还支持软件开关电源以实现远程控制功能。
ATX电源是在AT电源的基础上发展起来的，它的主变换电路也是采用了半桥式开关电源，但从结构上讲ATX电源作了如下改进：电源增加了一个辅助开关电源。
当ATX电源交流输入端一旦有220 V的交流电时，辅助电源就开始工作，一路经整流7805三端稳压器稳压，输出+5V电压供给ATX主板内部一部分在关机状态下要保持工作的芯片，如网络通信接口电源监控单元系统时钟等部分芯片使用；另一路经整流滤波，输出辅助+12V电源，供给ATX电源内部TL494等芯片工作，为ATX电源主变换电路的启动作准备。

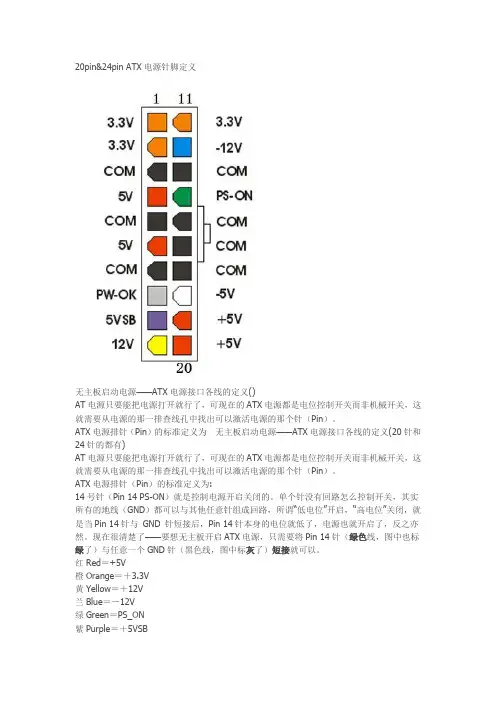

20pin&24pin ATX电源针脚定义
20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义()AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
20pin&24pin ATX电源针脚定义
20pin&24pin ATX电源针脚定义2009-05-16 08:35无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)左下角：1#，左上角：11#；右上角：20#AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX 电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
电源针脚定义
20pin&24pin ATX电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V 等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V 两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
20与24针电源各个针脚定义
20与24针电源各个针脚定义一。
20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
1、地线；2、地线；3、+12V；4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
20电源与24针电源各个针脚定义
20与24针电源各个针脚定义一。
20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
1、地线；2、地线；3、+12V；4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
针脚定义及接口定义图解
PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图解2011-03-05 21:02以下为仅为主板各接口的针脚定义，外接出来的设备接口则应与主板对应接口针脚定义相反，如鼠标的主板接口定义为6——数据，4——VCC，3——GND，1——时钟，鼠标线的接口定义则与之相反为5——数据，3——VCC，4——GND，2——时钟；其他外接设备与此相同。
首先是ATX 20-Pin电源接口电源接口，根据下图你可方便判断和分辨。
现在为提高CPU的供电，从P4主板开始，都有个4P接口，单独为CPU供电，在此也已经标出。
鼠标和键盘绝大多数采用PS/2接口，鼠标和键盘的PS/2接口的物理外观完全相同，初学者往往容易插错，以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开，而事实上它们在工作原理上是完全相同的，从下面的PS/2接口针脚定义我们就可以看出来。
上图的分别为AT键盘（既常说的大口键盘），和PS2键盘（即小口键盘），如今市场上PS2键盘的数量越来越多了，而AT键盘已经要沦为昨日黄花了。
因为键盘的定义相似，所以两者有共同的地方，各针脚定义如下：1、DATA 数据信号2、空3、GND 地端4、＋5V5、CLOCK 时钟6 空（仅限PS2键盘）USB(Universal Serial Bus，通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准，其目的是用于取代逐渐不适应外设需求的传统串、并口。
1996年业界正式通过了USB1.0标准，但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及，直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后，USB才真正开始普及，到今天已经发展到USB2.0标准。
USB接口的连接线有两种形式，通常我们将其与电脑接口连接的一端称为“A”连接头，而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接----USB接口提供5V和200ma电流Imax=500 mApc=500ma,笔记本100ma头)。
AT电源针针和针引脚定义详解
20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义注意：电源端,主板端口需镜像AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针Pin;ATX电源排针Pin的标准定义为无主板启动电源——ATX电源接口各线的定义20针和24针的都有AT电源只要能把电源打开就行了,可现在的ATX电源都是电位控制开关而非机械开关,这就需要从电源的那一排查线孔中找出可以激活电源的那个针Pin;ATX电源排针Pin的标准定义为:14号针Pin14PS-ON就是控制电源开启关闭的;单个针没有回路怎么控制开关,其实所有的地线GND都可以与其他任意针组成回路,所谓“低电位”开启,“高电位”关闭,就是当Pin14针与GND针短接后,Pin14针本身的电位就低了,电源也就开启了,反之亦然;现在很清楚了——要想无主板开启ATX电源,只需要将Pin14针绿色线,图中也标绿了与任意一个GND针黑色线,图中标灰了短接就可以;红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源,输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压;在正常情况下,上述几种电压的输出变化范围允许误差一般在5%之内,如下表所示,不能有太大范围的波动,否则容易出现死机的数据丢失的情况;i915/925使用新的电源架构ATX12V-24针,它的标准接口从原来的两个提升至三个;这种分离式的设计,与过往在服务器上的EPS电源很相似,EPS使用+12V两路独立供电的,两个+12V电压输出分别对CPU和其它I/O设备进行供电,这样可以减少由如硬盘光驱等设备对CPU工作时的影响,大大提高系统的稳定性;－主电源仍然采用双排列电源,不过,从20针210升级到24针212主电源,就像服务器上的双CPU主板;当然,只要你的电源功率足够,我们仍可使用传统的20针电源,但会缺少辅助电源输出功能,某些电源接口会失去作用;使用20针电源还要注意一个问题,必须把电源插在接第一针上,11、12、23、24针不要连接;24针电源针脚定义：1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD供电良好；9、+5V待机；10、+12V；11、+12V；12、212连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON电源供应远程开关；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线1、+3.3V；2、+3.3V；3、地线；4、+5V；5、地线；6、+5V；7、地线；8、PWRGD供电良好；9、+5V待机；10、+12V；11、+12V；12、212连接器侦察；13、+3.3V；14、-12V；15、地线；16、PS-ON电源供应远程开关；17、地线；18、地线；19、地线；20、无连接；21、+5V；22、+5V；23、+5V；24、地线－ATX12V电源4针22接口,提供直接电源供应给CPU电压调整器,幸好,它没有进一步提升针脚数目,换言之,CPU的功耗虽大,还是在可控制范围之内;1、地线；2、地线；3、+12V；4、+12V为了降低CPU供电部分的发热量,厂商们对电源回路也进改进,以往两个MOSFET管为一组进行供电,6个就是三相电源,现在,某些主板使用了四个MOSFET管为一组,两组电源供电;把来自两颗MOSFET管的热量,平摊到四颗上,无论从降低主板供电元器件的温度,还是最大可提供的电流强度来说,都有一定的好处;我们不能从两相少于三相,就说新主板的设计差;各种电压给什么供电1.＋12V +12V一般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源,及为ISA插槽提供工作电压和串口等电路逻辑信号电平;如果+12V的电压输出不正常时,常会造成硬盘、光驱、软驱的读盘性能不稳定;当电压偏低时,表现为光驱挑盘严重,硬盘的逻辑坏道增加,经常出现坏道,系统容易死机,无法正常使用;偏高时,光驱的转速过高,容易出现失控现象,较易出现炸盘现象,硬盘表现为失速,飞转; 2.－12V -12V的电压是为串口提供逻辑判断电平,需要电流较小,一般在1安培以下,即使电压偏差较大,也不会造成故障,因为逻辑电平的0电平为-3到-15V,有很宽的范围; 3.＋5V ＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压,是计算机主要的工作电源;它的电源质量的好坏,直接关系着计算机的系统稳定性;多数AMD的CPU其＋5V的输出电流都大于18A,最新的P4CPU其提供的电流至少要20A;另外AMD和P4的机器所需要的＋5VSB的供电电流至少要720MA或更多,其中P4系统电脑需要的电源功率最少为230W; 如果没有足够大的+5V电压提供,表现为CPU 工作速度变慢,经常出现蓝屏,屏幕图像停顿等,计算机的工作变得非常不稳定或不可靠;4.－5V -5V也是为逻辑电路提供判断电平的,需要的电流很小,一般不会影响系统正常工作,出现故障机率很小;5.＋3.3V 这是ATX电源专门设置的,为内存提供电源;该电压要求严格,输出稳定,纹波系数要小,输出电流大,要20安培以上;大多数主板在使用SDRAM内存时,为了降低成本都直接把该电源输出到内存槽;一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应,不过也会因为内存插反而把这个管子烧毁;如果主板使用的是+2.5VDDR内存,主板上都安装了电压变换电路;如果该路电压过低,表现为容易死机或经常报内存错误,或WIN98系统提示注册表错误,或无法正常安装操作系统;6.＋5VSB+5V待机电源ATX电源通过PIN9向主板提供＋5V720MA的电源,这个电源为WOLWake-upOnLan和开机电路,USB接口等电路提供电源;如果你不使用网络唤醒等功能时,请将此类功能关闭,跳线去除,可以避免这些设备从+5VSB供电端分取电流;7.P－ON电源开关端P-ON端PIN14脚为电源开关控制端,该端口通过判断该端口的电平信号来控制开关电源的主电源的工作状态;当该端口的信号电平大于1.8V时,主电源为关；如果信号电平为低于1.8V时,主电源为开;因此在单独为开关电源加电的情况下,可以使用万用表测试该脚的输出信号电平,一般为4V左右;因为该脚输出的电压为信号电平,开关电源内部有限流电阻,输出电流也在几个毫安之内,因此我们可以直接使用短导线或打开的回形针直接短路PIN14与PIN15即地,还有3、5、7、13、15、16、17针,就可以让开关电源开始工作;此时我们就可以在脱机的情况下,使用万用表测试开关电源的输出电压是否正常; 记住：有时候虽然我们使用万用表测试的电源输出电压是正确的,但是当电源连接在系统上时仍然不能工作,这种情况主要是电源不能提供足够多的电流;典型的表现为系统无规律的重启或关机;所以对于这种情况我们只有更换功率更大的电源;8.P－OK电源好信号一般情况下,灰色线P-OK的输出如果在2V以上,那么这个电源就可以正常使用；如果P-OK的输出在1V以下时,这个电源将不能保证系统的正常工作,必须被更换; 9.220VAC市电输入一般我们大家都不关心计算机使用的市电供应,可是这是计算机工作所必须的,也是大家经常忽略的;在安装计算机时,我们必须使用有良好接地装置的220V市电插座,变化范围应该在10%之内;如果市电的变化范围太大时,我们最好使用100-260V之间宽范围的开关电源,或者使用在线式的UPS电源;－预备电源4针14接口,为PCIExpressx16显卡提供电源,1、+12V；2、地线；3、地线；4、+5V8针24接口,并非所有915/925主板都有这个预备电源接口,只在某些高端主板上才可以看到;对于i915/925主板,常见有两种供电搭配：一是24针主电源+ATX12V,这样可以提供144W的电能供主板使用;二是20针主电源+ATX12V+预备电源,主电源和预备电源每个提供72W,总共也是144W;按照英特尔的规格,它为每个插卡提供2A的+5V电流,如果使用6条扩展槽+PCIExpressx16的全负载形式,它们不能超过14A,否则再强的电源亦无法提供足够的电量,过高的电流可能会导致主板的烧毁;。
