关于用老20针电源改24针供电主板的问题
老电源也兼容简单DIY 24Pin转接线
老电源也兼容简单DIY 24Pin转接线本文转载自《》，我们转载这篇文章的目的在于为大家提供一点参考，本文不代表本站观点现在无论Intel还是AMD都处在平台更替阶段，而电源规格也由1.3升级到2.0版，虽然技术在不断进步，产品性能也越来越强，但是却给用户升级带来了不少麻烦。
很多用户都抱怨升级到915平台之后老电源没法用了，难道又得支付一笔额外的开支来购买电源？其实如果大多数老电源功率都在300W以上，单从功率的角度来说还是可以继续服役的，但是问题就来了，接口没法兼容：大多数915主板都使用了24pin的电源接头，而老电源都是20pin的，插上去之后空了4格。
关于其差别从接口的定义开始介绍。
首先是20Pin接口图：其中最重要的几路输出为，黄色+12V、红色+5V、黑色接地、桔黄色+3.3V。
再来看看24Pin接口图：没什么变化，只不过多出的4个插口里面分别有一路+12V、+5V、+3.3V和地线，这4Pin就是专门给PCIE显卡供电用的，明白这一点就好办多了。
现在最新的电源绝大多数都使用了24Pin接头，通过24Pin-20Pin的转接线来向下兼容旧的主板。
电源转接线有些将多余的4路空载，而大部分都是并联在20Pin里面的相同输出上面的：24pin转20Pin的转接线一般随新电源附送，而老电源所需要的20pin转24Pin转接线反而在很多地方不好找，在网上经常发现有网友求购20-24转接线的信息，下面就是一根标准的20pin-24pin的转接线：点击上图看大图其实买不到这种线的话也不用发愁，清楚针脚定义之后就可以通过各种方法来实现了，找一些比较粗的铜线从20Pin中将+12V、+5V、+3.3V和地线分别对号入座在多余的4Pin 里面就没问题了，最简单的方法就是从D型输出口里面引出4根线正好合适（有些主板上面集成了D型插座，目的就是加强对PCIE显卡的供电）。
当然只要别接错不要犯短路这种低级错误的话就不用担心会不会烧掉，因为只可能产生供电不足的情况，没有危险。
电脑电源主板电源插头 20pin针以及ATX使用的24PIN针 针脚定义(转)
电脑电源主板电源插头20pin针以及ATX使用的24PIN针针脚定义（转）1. 24针ATX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU 和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
电脑电源主板电源插头pin针以及ATX使用的PIN针针脚定义转
电脑电源主板电源插头20pin针以及AT X使用的24PIN针针脚定义（转）1. 24针A TX电源排针（Pin）的标准定义为:14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与G ND 针短接后，Pi n 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
14号针（Pin 14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当P in 14针与GN D 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Re d＝+5V橙Ora nge＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Pu rple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Blac k＝COM＝GND＝接地24pin 我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX 12V-24针，它的标准接口从原来的两个提升至三个。
20与24针电源各个针脚定义
电脑机箱电源基础知识机箱作为电脑主要配件的载体，其主要任务就是固定与保护配件。
而电源的作用就是把市电(22ov 交流电压)进行隔离和变换为计算机需要的稳定低压直流电。
它们都是标准化、通用化的电脑外设。
从外形上讲，机箱有立式和卧式之分，以前基本上都采用的是卧式机箱，而现在一般采用立式机箱。
主要是由于立式机箱没有高度限制，在理论上可以提供更多的驱动器槽，而且更利于内部散热。
如果从结构上分，机箱可以分为at 、atx 、micro atx 、nlx 等类型，目前市场上主要以atx 机箱为主。
在atx 的结构中，主板是安装在机箱的左上方，并且是横向放置的。
而电源安装位置在机箱的右上方，前方的位置是预留给储存设备使用的，而机箱后方则预留了各种外接端口的位置。
这样规划的目的就是在安装主板时，可以避免i/o 口的过于复杂，而主板的电源接口以及软硬盘数据线接口可以更靠近预留位置。
整体上也能够让使用者在安装适配器、内存或者处理器时，不会移动其他设备。
这样机箱内的空间就更加宽敞简洁，对散热很有帮助。
在机箱的规格中，最重要的就是主板的定位孔，因为定位孔的位置和多少决定着机箱所能使用主板的类型。
比如说，atx 机箱标准规格中，共有17 个主板定位孔，而atx 主板真正使用的只有其中的9 个，其他的孔主要是为了兼容其他类型的主板而设计的。
一、电源的工作原理微机电源的工作原理是:220v 市电输入经滤波及整流之后变成309v 直流电压，该直流电压被送到脉宽调制器(pwm)功率转换线路，在pwm 控制线路控制下，变成幅值在300v 的矩形波，再经高频变压器降压及整流滤波即可输出＋12v 、＋5v 的直流稳定电压。
通过控制300v 矩形方波的占空比即可以得到稳定的直流输出值，这也就是反馈稳压的主要原理。
目前常见的微机电源功率从130w 到250w 不等，最常用的便是250w 的。
在电源内部有一个110v/ 220v 的选择开关，因为我国市电采用220v 的标准，所以国内制造或组装的微机电源绝大部分将11ov/ 220v 开关剪下焊接在220v 的一端。
20针电源插24针主板的总结
20针电源插24脚主板的总结20针老电源只要功率够，就可应用在24针的主板上，当然，你必须接受由于使用年代长、元器件老化带来的输出电压精度降低对新组装电脑的大件产生的不利影响，这个“不利”影响到什么程度你会想象的。
具体应用分两种情况：
1、24针主板多出的4个接脚空着不管。
如图所示，11，12，23，24脚的定义已说得很清楚：***（仅供2×12-pin的电源接头使用），20针的电源直接插24脚主板的1-10和13-22即可。
至于20针的电源插头插的方向，可先看一下主板插脚中的防呆形式（用方孔和非方孔来一一对应），插头与其保持一致插下去就行。
不过，你要是搞反了的话，也插不进去。
2、24针主板多出的4个接脚要求短接。
有的新主板将多出的4个接脚空着不管的话，启动后都不显示，这4个脚设计专为PCI-E供电，这时还想使用20针老电源就要动动手了——把空着的4个脚按要求接到其它的20脚上，“借光”了。
如图所示，11脚+12V短接10脚，12脚3.3V短接1脚，23脚+5V短接22脚，24脚接地短接19脚。
需要注意的是，主板上针脚密集，短接时要小心，千万不能接错，这可是你花了许多心思准备的新主板，还有那省吃俭用来的银子。
淘宝上买一个20针转24针的转接头也是个不错的选择。
特别提示：短接24针主板多出的4个接脚导致一条电路上通过
更大的电流，劣质导线、插口长时间工作会吃不消，偶发意外。
电脑电源20pin与24pin接线区别
Q：电脑电源黄线是+12V的可我找不到-12V 请问我该怎么接？A：1、千万不能接到-12V上，这样就成了24V了，要接到地线上，就是黑色的线（所有的黑线都是负极他们是相通的），也可以接到机箱上，机箱的电位就是零，和黑线是通的。
2、-12V 是蓝色的线，对0V黑线，通常只能输出大约0.5A的小电流，请注意。
电脑电源20pin与24pin接线区别及各针角对应电压红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线。
U V W是三相电源中表示3根火线的字母，3根火线在实际应用中可以都是用黑色线，也可以分分为红，黄，蓝3种颜色。
PE表示地线，一般用黄绿双色线。
N L 则是零线火线，单相电源中L（火线）一般用红色，N（零线）一般用蓝色相线：红、黄或红绿零线：蓝或黑地线：黄绿相间1、+5V（红色线）：转换各种逻辑电路。
2、+12V（黄色线）：驱动磁盘驱动器马达和所有风扇（例外：笔记本电脑的风扇使用+5V 或+3.3V）。
3、+3.3V（橙色线）：为CPU、主板、PCI（Peripheral Component Interconnect 外部设备互连）总线、I/O控制电路供电。
4、+5VSB（Stand By、紫色线）：负责远程电源的启动（大于720mA，主板启动只要0.01A）。
ATX电源4针、20针和24针引脚定义详解
20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为???无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
20针电源接插用24针主板
3/4
2011/8/5
登录发言 or
注册会员
游客: 请输入网名
20针电源接插用24针主板 - 电子发烧…
评价: 好评 中评 差评
发表评论，获取积分！ 请遵守相关规定！
提交
关于本站 ｜ 广告服务 ｜ 用户建议 ｜ 版权申明 ｜ 友情链接 ｜ 欢迎投稿 ｜ 网站地图 Powered by: 电子发烧友 （ 电路图 ）
请输入一个电子元器件型号...
供应信息 IC百科 PDF资料 搜索
LED驱动电路大全 五个实用LED灯具设计
高效LED驱动电路设计
显示屏常见问题
led电子显示屏制作教程
LED日光灯电源设计关键 户外LED灯具散热材料选择 LED芯片复杂的工艺流程
您的位置：电子发烧友网 > 电子元器件 > 接口定义 >
也许有人以前在P3时代曾经听说过劣质电源烧毁主板电源插口的事，如今，我发现电脑维修部 又开始收到这样损坏的主板，不过主角换成了24针的。原因全部是因为使用了20针电源，而且 全部是大功率电源。 不是“理论上只要电源的输出功率和电流足够，老20针电源完全可以用在新的24针主板上 么”？？问题恰恰就出在电源的输出功率和电流足够上面！！试想下，如果电源输出电流不 足，会引发电源自身的过载保护切断输出，但是偏偏它能耐大，可以提供足够大的电流，而且 这个电流大到足够毁掉电源插口…………
热门词
传感器 变频器 显示器 芯片 集成电路 LED 开关电源 Matlab 逆变器 CMOS
1/4
2011/8/5
20针电源接插用24针主板 - 电子发烧…
经常有朋友在电源升级时发现,原来使用的20针电源工作正常,而新买的24针电源却不能正常工
普通台式电脑的电源是否通用
普通台式电脑的电源是
否通用
标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
普通台式电脑的电源是否通用
能不能用要看电源体积大小、输出接口和功率大小。
1、电源体积大，机箱空间小上不上。
2、看电源针脚和主板的接口对不对。
主板上有20针、24针两种接口，电脑电源有20针、20+4针、24针插头。
用时最好是对应配套使用，但也可变通使用：
20针插头要插入24针主板上可以直插，空着四个。
20+4针插头要插入20针主板上要把挂着的四个孔的小插头拿下，变成20针的插头就能使用。
24针插头想用在20针主板上，要用一转接头转换插上也能使用。
3、看电源针脚和主板上的CPU供电的接口对不对。
奔三及奔三以下的老电脑CPU不需单独供电，电源没有方形4针供电接口，如用这样的电源给需要单独供电的CPU，需用转接头转换才能使用，反之有给CPU单独供电的电源，方形4针插头空着不用就是了。
4、看功率大小，大马拉小车轻松，反之拉开不动。
电源功率大小在电源上有标志，如300 W，有的只写数字如300。
也可把它标示的所有直流输出瓦数之和做比较，看哪个功率大。
20电源与24针电源各个针脚定义
20与24针电源各个针脚定义一。
20针电源针脚定义自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值+5V 红色4.75 5.25-5V 白色-4.75 -5.25+12V 黄色11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色3.135 3.465－ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
1、地线；2、地线；3、+12V；4、+12V主板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称颜色说明1 3.3V 橙色+3.3 VDC2 3.3V 橙色+3.3 VDC3 COM 黑色Ground4 5V 红色+5 VDC5 COM 黑色Ground6 5V 红色+5 VDC7 COM 黑色Ground8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok)9 5VSB 紫色+5 VDC Standby Voltage (max 10mA)10 12V 黄色+12 VDC11 3.3V 橙色+3.3 VDC12 -12V 蓝色-12 VDC13 COM 蓝色Ground14 /PS_ON 绿色Power Supply On (active low)15 COM 黑色Ground16 COM 黑色Ground17 COM 黑色Ground18 -5V 白色-5 VDC19 5V 红色+5 VDC20 5V 红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
电脑电源20pin与24pin接线区别
Q：电脑电源黄线是+12V的可我找不到-12V 请问我该怎么接？A：1、千万不能接到-12V上，这样就成了24V了，要接到地线上，就是黑色的线（所有的黑线都是负极他们是相通的），也可以接到机箱上，机箱的电位就是零，和黑线是通的。
2、-12V 是蓝色的线，对0V黑线，通常只能输出大约0.5A的小电流，请注意。
电脑电源20pin与24pin接线区别及各针角对应电压红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线。
U V W是三相电源中表示3根火线的字母，3根火线在实际应用中可以都是用黑色线，也可以分分为红，黄，蓝3种颜色。
PE表示地线，一般用黄绿双色线。
N L 则是零线火线，单相电源中L（火线）一般用红色，N（零线）一般用蓝色相线：红、黄或红绿零线：蓝或黑地线：黄绿相间1、+5V（红色线）：转换各种逻辑电路。
2、+12V（黄色线）：驱动磁盘驱动器马达和所有风扇（例外：笔记本电脑的风扇使用+5V 或+3.3V）。
3、+3.3V（橙色线）：为CPU、主板、PCI（Peripheral Component Interconnect 外部设备互连）总线、I/O控制电路供电。
4、+5VSB（Stand By、紫色线）：负责远程电源的启动（大于720mA，主板启动只要0.01A）。
20针电源插24针主板的总结
20针电源插24脚主板的总结20针老电源只要功率够，就可应用在24针的主板上，当然，你必须接受由于使用年代长、元器件老化带来的输出电压精度降低对新组装电脑的大件产生的不利影响，这个“不利”影响到什么程度你会想象的。
具体应用分两种情况：
1、24针主板多出的4个接脚空着不管。
如图所示，11，12，23，24脚的定义已说得很清楚：***（仅供2×12-pin的电源接头使用），20针的电源直接插24脚主板的1-10和13-22即可。
至于20针的电源插头插的方向，可先看一下主板插脚中的防呆形式（用方孔和非方孔来一一对应），插头与其保持一致插下去就行。
不过，你要是搞反了的话，也插不进去。
2、24针主板多出的4个接脚要求短接。
有的新主板将多出的4个接脚空着不管的话，启动后都不显示，这4个脚设计专为PCI-E供电，这时还想使用20针老电源就要动动手了——把空着的4个脚按要求接到其它的20脚上，“借光”了。
如图所示，11脚+12V短接10脚，12脚3.3V短接1脚，23脚+5V短接22脚，24脚接地短接19脚。
需要注意的是，主板上针脚密集，短接时要小心，千万不能接错，这可是你花了许多心思准备的新主板，还有那省吃俭用来的银子。
淘宝上买一个20针转24针的转接头也是个不错的选择。
特别提示：短接24针主板多出的4个接脚导致一条电路上通过
更大的电流，劣质导线、插口长时间工作会吃不消，偶发意外。
20针电源如何用在24针主板上
20针电源如何用在24针主板上20针电源接插用24针主板24针供电主板用老20针电源的误区现在，如果调查一下，可能80%以上的人都会说：老20针电源用在新24针主板上“一点问题都没有”，呵呵，真是“一点问题都没有”吗？理论上是的，24针相对20针供电，多出的4针中，两个分别强化12V和5V供电，3.3V在多数主板上用不上。
所以，貌似只要电源的输出功率和电流足够，“理论上”老20针电源完全可以用在新的24针主板上。
我承认这个理论是对的，20针电源在新型主板上确实能用，而且很多人一直用着。
不过说“一点问题都没有”可就难了。
目前24针新型主板关于增加的4针电路有两种设计：一种出现在早期的24针主板上，以最重要的12V为例，是与原20针的12V并在一起连通主板的开关电路（很少见，主要由于开关电路仍然使用旧规范设计，仅仅更换了通过能力更强的IC，典型的过渡型设计）；另一种则是单独连通主板的开关电路（甚至其他开关电路如PCI-E）。
这样，当使用20针电源的时候，主板需要的12V和5V电能全部由单路提供，当主板需要更多的电能来满足高功率硬件时，结果只有一个：在单路上通过更大的电流。
也许有人以前在P3时代曾经听说过劣质电源烧毁主板电源插口的事，如今，我发现电脑维修部又开始收到这样损坏的主板，不过主角换成了24针的。
原因全部是因为使用了20针电源，而且全部是大功率电源。
不是“理论上只要电源的输出功率和电流足够，老20针电源完全可以用在新的24针主板上么”？？问题恰恰就出在电源的输出功率和电流足够上面！！试想下，如果电源输出电流不足，会引发电源自身的过载保护切断输出，但是偏偏它能耐大，可以提供足够大的电流，而且这个电流大到足够毁掉电源插口…………说到这里就很明白了。
24针电源多出4个针不是可有可无的，特别是硬件较多、功耗较大时尤显重要，况且在有些主板上还是设计专为PCI-E供电，还必须要用24针电源。
如果XD们之中有人在24针主板上用20针电源，又碰巧不是省电的主，还请注意“隐藏的危险”，看看主板电源线是不是发软、接口是否发黄。
ATX电源输出插头为何从20Pin改为24Pin？
ATX电源输出插头为何从20Pin改为24Pin？
Intel制定的ATX电源规范的最新版本是ATX 12V 2.0，与此前的版本ATX 12V 1.3相比，新标准最明显的区别是：输出到主板的接头由20Pin改为24pin，以输出两组+12V。
20引脚的ATX12V供电插头
这里有这样一个疑问：仅仅为了增加+12V输出电流就必须增加电源插头的引脚？使用过去的20Pin插头做不到吗？
24引脚的ATX12V供电插头
EDNChian最新收录的ATX电源版本及发展历程解析这篇文章回答了这个问题。
引述如下：
与ATX12V 1.3版本相比，ATX12V 2.0版本最是明显的改进就是+12V增加了一路单独的输出，即采用了双路输出，其中一路+12V （称为+12V1）专门为CPU供电，而另一路+12V2则为其它设备供电。
一个计算机的开关电源，＋12VDC的输出如果是22A的话，这在安全方面是不允许的。
FCC（美国联邦通讯委员会）在这方面作出了非常明确的规定，计算机电源的任何一路直流电压输出不允许超过240VA。
FCC为何做出这样的限制？这篇文章也给出了理由：
虽然以目前的电源技术，+12V单路输出完全可以做到更高，但会
导致其输出线材存在较大的安全隐患（本博注：电流过大，导线可能燃烧起来！）。
曲径通幽处，禅房花木深。
Intel之所以推出ATX12V 2.0，原是无法避开FCC的规定，才做出的必然选择。
电源的24pin电压的来由和设定!
话说最近无聊在朋友手上收了两条某刚的神条红色威龙2条替换了原来的（近十吨）的流野。
回家用了几天后突然某天晚上发现自己调制的系统的出声源变了。
无论用什么卡。
怎样修改零件也回复不了原来的效果。
开始以为是内存问题。
去和原来的朋友更换其他牌子试用效果依旧。
高音尖锐无比。
声场狭窄。
不通透也算了。
低频肥厚拖泥带水！....无意中拿万用表检测了电源的+5v +12v 3.3v输出。
结果+3.3正常。
+5v和+12v发现只有+4.65v和+11.26v...和原来的相差悬殊啊.差不多有百分之10的误差。
开大型游戏跌到11v。
怎么会这样！！！拆开检查发现：原来一个调节的输出电压的三极管TL431的射极滤波电容凹凸了。
而且有个可调电阻1k的脚松了。
泥煤电容更换之。
补焊电阻。
用万用表检测得到+4.91v.+11.92v。
压差稳定！开音乐！效果回复我想要的效果了。
大喜！感叹电源是电脑的重要零件阿。
那么你的电源今天正常了吗？电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
是不是大家以为又要推荐电源了，哈，今天我不谈音乐，主要聊一下每个电源上都具有的输出导线。
对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这 9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
上面维修图没有拍！也很简单！想学习还是找我们的偶像长疯大侠和狐狸兄吧！黄色：＋12V 黄色的线路在电源中应该是数量较多的一种，随着加入了CPU 和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平和pci插槽的首脚供电。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
台式电脑24针电源插头接触不良故障修复过程
台式电脑24针电源插头接触不良故障修复过程2016年11月初对电脑灰尘进行了一次清理，包括拆下处理器（AMD Athlon(速龙) II X3 435 三核）散热器，进行了添加散热膏处理，但过了两三天(大约8、9日)之后，台式电脑频频出现死机现象，具体现象是：电脑运行一段时间后（时间不定，短则几分钟，长则一两天）突然死机，显示器休眠，硬盘灯熄灭，键盘灯不亮，机箱内包括CPU等几个风扇仍在转动。
死机后按机箱关键键不起作用，风扇关闭不了，只能拔掉电源线插头。
重新开启电源重新启动则启动不了，显示器正常，死机后几秒钟后便处于休眠状态。
启动后机箱内的几个风扇转动，硬盘指示灯亮一秒就熄灭，上面的硬盘（运行）指示灯不亮，不闪烁，键盘灯不亮。
有时重新插拔一下内存条或者硬盘接线，又能启动，曾怀疑是两条内存条或者固态硬盘有问题，但经多次试验，确定内存条不会有问题，固态硬盘是否有问题待定。
在每次启动后不定时又会死机。
如能启动，启动时上面这个指示灯会闪烁。
在突然死机后，触摸机箱内的南桥、北桥、处理器、显卡等。
都没发现有过热现象。
怀疑电脑存在有病毒，在11月9日重新安装了win7系统，一两天后仍然出现上述问题。
前天2016年11月11日上午对电脑机箱全部进行了拆解清理，对南桥、北桥、显卡都进行了加注硅脂散热膏，对电源内部、机箱内部也进行了清理检查。
对电源电路板后面一个电焊接点疑似脱焊，进行了补焊。
11日修理后重新装机后，昨天一整天电脑运行正常，直到今天13日下午两点，又出现突然死机现象，重新启动启动不了，内存条拔出那条2G的，也不能启动，反复几次，一会能启动，一会又死机。
刚才（13日下午16时）用360安全卫士和360查毒软件重新对电脑进行了查毒杀毒，检测出一些木马病毒已经消灭。
启动电脑后，已经一个多小时没有再出现死机，也许是主板（技嘉 GA-770T-USB3）有问题？主板上的振荡器有问题？有待观察。
傍晚6点左右又出现死机，后将2G内存条取出，调整了一下BIOS，还是启动不了，BIOS也不显示。
电脑组装小贴士，新主板与新电源正确安装与误操作
电脑组装小贴士，新主板与新电源正确安装与误操作主板与ATX电源接口连接主要有两个操作，连接主板上的24脚主电源接口和主板上的CPU辅助供电接口，一般为4脚和8脚，这里重点介绍其中的难点部分，就是新接口中增加的管脚如何连接。
连接主板ATX电源接口的难点是：拆包后发现电源接口是20脚的，需要在其他电源接口中找到“失散”的那4脚。
至少能在电源接口中找到两个4脚电源接口，即使对于很久没组装电脑的老鸟来说，组合24装脚新电源接口也可能遇到疑惑，因为怕插错这些插槽导致硬件烧毁，因为主板中最危险的就是供电线的连接。
其实，这种担心是多余的，只要不是暴力安装，利用电脑主板接口的“防呆(防止插反)”设计，均能很正确地安装它们。
具体说明如下：寻找24脚ATX电源接口中“失散”的4脚接口找到这个“失散”的4脚接口其实很简单，其中不只由黄黑两色线组成的那个4脚接口就是，而黄黑两色线组成的4脚接口是CPU辅助供电接口。
拼接24脚主电源接口，各个电源的24脚主电源接口标志都不一样，这个4脚接口和20脚接口一般分无箭头标识和有箭头标识的两种拼接方式。
安装电源的24脚接口，主板24脚主电源接口与电源24脚主电源接口是通过咬合的卡扣固定的，安装前只要双方的卡扣在一面进就没问题，其中的难点是：直接抓住组合的24脚电源接口安装时，可能其中4脚的部分容易脱离20脚的接口部分，所以，也可以先将4脚接口安装上，再安装20脚部分就很容易了。
误操作：下插电源24脚接口时，一般以听到卡扣咬合的“咔哒”声为安装到位标志，可从侧面再检查看是否已安装到位，此处接触不良会导致主板无供电或死机等不稳定故障。
另外，因为电源接口多在主板边缘且此部分主板附近没有机箱铜柱支撑，安装时为使主板24脚主电源接口部分接触更好(下插时主板不容易变形)，可用另外一只手向上拖住主板底部。
拆卸电源的24脚接口。
拆主板与电源的24脚接口时，要按住方框的部分，使卡扣松开再用力上拔。
老电源的新生 DIY 24Pin电源插头
老电源的新生 DIY 24Pin电源插头
钟钟
【期刊名称】《《计算机应用文摘》》
【年(卷),期】2006(000)012
【摘要】近日帮朋友将电脑升级为了ig45PL平台．虽然他那标称350W的老世
纪之星电源还能够用．但看着20Pin的插头插在24Pin的主板上就让人觉得不爽。
大家都知道．24Pin电源多出来的4Pin是专为PCI—E显卡供电的．万一空着这
4Pin对电脑今后的使用稳定性带来什么不良影响可就麻烦了。
不过换电源又会增
加一笔不小的投入．暂时不予考虑。
购买20Pin转24Pin的转接头倒是一个好办法．可笔者身处小县城．在电脑城中压根就没有这玩意儿卖。
怎么办呢？看来还是只有自己动手了。
【总页数】1页(P100)
【作者】钟钟
【作者单位】
【正文语种】中文
【中图分类】TP391.41
【相关文献】
1.老电源的新生DIY 24Pin电源插头 [J],
2.带扣易拔电源插头 [J], 赵爽
3.带扣易拔电源插头 [J], 赵爽; 文力(指导)
4.电源插头不可替代电源开关 [J], 陈正兰
5.电源插头色彩标识在ICU风险管理中的应用 [J], 张鹏燕;尹华;李洪云
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于用老20针电源改24针供电主板的问题
现在，如果调查一下，可能80%以上的人都会说：老20针电源用在新24针主板上“一点问题都没有”，呵呵，真是“一点问题都没有”吗？理论上是的，24针相对20针供电，多出的4针中，两个分别强化12V和5V供电，3.3V在多数主板上用不上。
所以，貌似只要电源的输出功率和电流足够，“理论上”老20针电源完全可以用在新的24针主板上。
我承认这个理论是对的，20针电源在新型主板上确实能用，而且很多人一直用着。
不过说“一点问题都没有”可就难了。
目前24针新型主板关于增加的4针电路有两种设计：一种出现在早期的24针主板上，以最重要的12V为例，是与原20针的12V并在一起连通主板的开关电路（很少见，主要由于开关电路仍然使用旧规范设计，仅仅更换了通过能力更强的IC，典型的过渡型设计）；另一种则是单独连通主板的开关电路（甚至其他开关电路如PCI-E）。
这样，当使用20针电源的时候，主板需要的12V和5V电能全部由单路提供，当主板需要更多的电能来满足高功率硬件时，结果只有一个：在单路上通过更大的电流。
也许有人以前在P3时代曾经听说过劣质电源烧毁主板电源插口的事，如今，我发现电脑维修部又开始收到这样损坏的主板，不过主角换成了24针的。
原因全部是因为使用了20针电源，而且全部是大功率电源。
不是“理论上只要电源的输出功率和电流足够，老20针电源完全可以用在新的24针主板上么”？？问题恰恰就出在电源的输出功率和电流足够上面！！试想下，如果电源输出电流不足，会引发电源自身的过载保护切断输出，但是偏偏它能耐大，可以提供足够大的电流，而且这个电流大到足够毁掉电源插口…………
说到这里就很明白了。
24针电源多出4个针不是可有可无的，特别是硬件较多、功耗较大时尤显重要，况且在有些主板上还是设计专为PCI-E供电，还必须要用24针电源。
如果XD们之中有人在24针主板上用20针电源，又碰巧不是省电的主，还请注意“隐藏的危险”，看看主板电源线是不是发软、接口是否发黄。
当然，希望平安无事。
这不是有事没事的问题，而是有没有危险的问题。
没事≠没危险。
好比开车不系安全带。
关于24针电源不兼容20针主板的问题
经常有朋友在电源升级时发现,原来使用的20针电源工作正常,而新买的24针电源却不能正常工作,现象是风扇转动一下就停了.以为是电源功率不够之类的,其实产生这个问题,很多情况都是因为以前的主板上都用到-5V电压,而新出来的24针电源上则取消了这个-5V电压.现在有个办法可供大家试试,以免花了钱却买到不合适自己主板用的电源.
在你打算购买新的24针电源时,先将自己现用的20针电源上的-5V线（通常是一根白色线）用退针的方式取下来,看主板能否工作?如果不能正常工作,那你升级电源时,一定要找到能提供-5V的电源，否则最好连主板也一起换了.

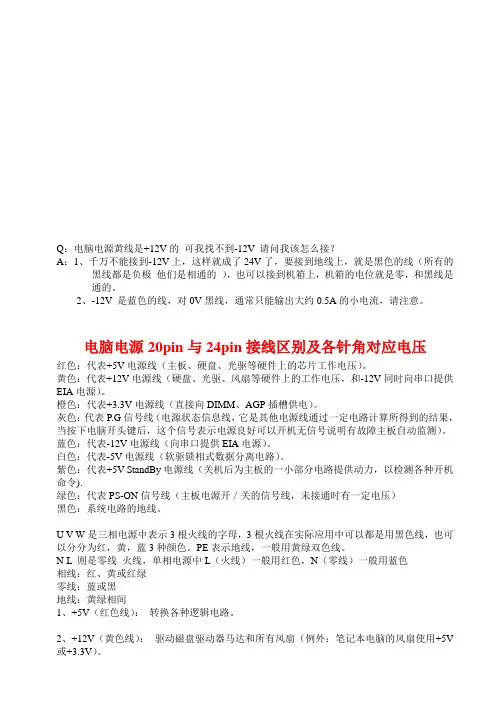

红Red＝+5V，橙Orange＝＋3.3V，黄Yellow＝＋12V，兰Blue＝－12V，绿Green＝PS_ON，紫Purple＝＋5VSB，灰Gray＝PWR_OK，白White＝—5V，黑Black ＝COM＝GND＝接地
一些品牌机厂商的定义不同，比如DELL，需要区别对待。
■电源接口规范的改变
在正式进入产品评测之前，小新还有一个问题要和大家说明，那就是新的主板电源接口已经发生了改变。
我们常用的ATX电源都是标准20针的接口，但我们今天评测的这三款主板都已经变成了24针的电源接口。
20针电源安装到上面，会空出4个接口。
如果您熟悉服务器产品的话应该都知道，这种24针接口电源一直用在服务器上，现在915/925平台把它引进过来，应该是为了PCI Express X16接口做电源供应。
根据资料来看，PCI Express X16接口最高可以应用75W功耗的显卡，其中一部分电力应该就是由这种服务器电源额外提供的。
从上图可以看出来，24针电源较20针电源分别增加了+3.3V、+5V、+12V，还有一颗地线。
看到这里，也许有的用户会担心了，自己家里用的是20针普通的ATX 电源，那么就没有办法使用新的915/925主板了么？其实厂商早已考虑到这个问题，在P4辅助电源的旁边，我们可以看到一个普通IDE设备使用的D型电源接口，如果用户使用的是20针电源，只要把一个D型接口安装到这里，即可解决问题。
相反，如果用户使用的是24针电源，这个位置就不要再连接了，具体会产生什么效果，小哲也不知道，反正这是主板说明书明令禁止的。
