matlab工具箱的安装方法 ROBOT工具箱精解

robotic toolbox for matlab工具箱下载地址：/source/9407701. PUMA560的MATLAB仿真要建立PUMA560的机器人对象，首先我们要了解PUMA560的D-H参数，之后我们可以利用Robotics Toolbox工具箱中的link和robot函数来建立PUMA560的机器人对象。

其中link函数的调用格式：L = LINK([alpha A theta D])L =LINK([alpha A theta D sigma])L =LINK([alpha A theta D sigma offset])L =LINK([alpha A theta D], CONVENTION)L =LINK([alpha A theta D sigma], CONVENTION)L =LINK([alpha A theta D sigma offset], CONVENTION)参数CONVENTION可以取‘standard’和‘modified’，其中‘standard’代表采用标准的D-H参数，‘modified’代表采用改进的D-H参数。

参数‘alpha’代表扭转角，参数‘A’代表杆件长度，参数‘theta’代表关节角，参数‘D’代表横距，参数‘sigma’代表关节类型：0代表旋转关节，非0代表移动关节。

另外LINK还有一些数据域：LINK.alpha %返回扭转角LINK.A %返回杆件长度LINK.theta %返回关节角LINK.D %返回横距LINK.sigma %返回关节类型LINK.RP %返回‘R’(旋转)或‘P’(移动)LINK.mdh %若为标准D-H参数返回0，否则返回1LINK.offset %返回关节变量偏移LINK.qlim %返回关节变量的上下限[min max]LINK.islimit(q) %如果关节变量超限，返回-1, 0, +1LINK.I %返回一个3×3 对称惯性矩阵LINK.m %返回关节质量LINK.r %返回3×1的关节齿轮向量LINK.G %返回齿轮的传动比LINK.Jm %返回电机惯性LINK.B %返回粘性摩擦LINK.Tc %返回库仑摩擦LINK.dh return legacy DH rowLINK.dyn return legacy DYN row其中robot函数的调用格式：ROBOT %创建一个空的机器人对象ROBOT(robot) %创建robot的一个副本ROBOT(robot, LINK) %用LINK来创建新机器人对象来代替robotROBOT(LINK, ...) %用LINK来创建一个机器人对象ROBOT(DH, ...) %用D-H矩阵来创建一个机器人对象ROBOT(DYN, ...) %用DYN矩阵来创建一个机器人对象2．变换矩阵利用MATLAB中Robotics Toolbox工具箱中的transl、rotx、roty和rotz可以实现用齐次变换矩阵表示平移变换和旋转变换。

下面举例来说明：A 机器人在x轴方向平移了0.5米，那么我们可以用下面的方法来求取平移变换后的齐次矩阵：>> transl(0.5,0,0)ans =1.0000 0 0 0.50000 1.0000 0 00 0 1.0000 00 0 0 1.0000B 机器人绕x轴旋转45度，那么可以用rotx来求取旋转后的齐次矩阵：>> rotx(pi/4)ans =1.0000 0 0 00 0.7071 -0.7071 00 0.7071 0.7071 00 0 0 1.0000C 机器人绕y轴旋转90度，那么可以用roty来求取旋转后的齐次矩阵：>> roty(pi/2)ans =0.0000 0 1.0000 00 1.0000 0 0-1.0000 0 0.0000 00 0 0 1.0000D 机器人绕z轴旋转-90度，那么可以用rotz来求取旋转后的齐次矩阵：>> rotz(-pi/2)ans =0.0000 1.0000 0 0-1.0000 0.0000 0 00 0 1.0000 00 0 0 1.0000当然，如果有多次旋转和平移变换，我们只需要多次调用函数在组合就可以了。

另外，可以和我们学习的平移矩阵和旋转矩阵做个对比，相信是一致的。

3 轨迹规划利用Robotics Toolbox提供的ctraj、jtraj和trinterp函数可以实现笛卡尔规划、关节空间规划和变换插值。

其中ctraj函数的调用格式：TC = CTRAJ(T0, T1, N)TC = CTRAJ(T0, T1, R)参数TC为从T0到T1的笛卡尔规划轨迹，N为点的数量，R为给定路径距离向量，R的每个值必须在0到1之间。

其中jtraj函数的调用格式：[Q QD QDD] = JTRAJ(Q0, Q1, N)[Q QD QDD] = JTRAJ(Q0, Q1, N, QD0, QD1)[Q QD QDD] = JTRAJ(Q0, Q1, T)[Q QD QDD] = JTRAJ(Q0, Q1, T, QD0, QD1)参数Q为从状态Q0到Q1的关节空间规划轨迹，N为规划的点数，T为给定的时间向量的长度，速度非零边界可以用QD0和QD1来指定。

QD和QDD 为返回的规划轨迹的速度和加速度。

其中trinterp函数的调用格式：TR = TRINTERP(T0, T1, R)参数TR为在T0和T1之间的坐标变化插值，R需在0和1之间。

要实现轨迹规划，首先我们要创建一个时间向量，假设在两秒内完成某个动作，采样间隔是56ms，那么可以用如下的命令来实现多项式轨迹规划：t=0:0.056:2; [q,qd,qdd]=jtraj(qz,qr,t);其中t为时间向量，qz为机器人的初始位姿，qr为机器人的最终位姿，q为经过的路径点，qd为运动的速度，qdd为运动的加速度。

其中q、qd、qdd都是六列的矩阵，每列代表每个关节的位置、速度和加速度。

如q(:,3)代表关节3的位置，qd(:,3)代表关节3的速度，qdd(:,3)代表关节3的加速度。

4 运动学的正问题利用Robotics Toolbox中的fkine函数可以实现机器人运动学正问题的求解。

其中fkine函数的调用格式：TR = FKINE(ROBOT, Q)参数ROBOT为一个机器人对象，TR为由Q定义的每个前向运动学的正解。

以PUMA560为例，定义关节坐标系的零点qz=[0 0 0 0 0 0]，那么fkine(p560,qz)将返回最后一个关节的平移的齐次变换矩阵。

如果有了关节的轨迹规划之后，我们也可以用fkine来进行运动学的正解。

比如：t=0:0.056:2; q=jtraj(qz,qr,t); T=fkine(p560,q);返回的矩阵T是一个三维的矩阵，前两维是4×4的矩阵代表坐标变化，第三维是时间。

5 运动学的逆问题利用Robotics Toolbox中的ikine函数可以实现机器人运动学逆问题的求解。

其中ikine函数的调用格式：Q = IKINE(ROBOT, T)Q = IKINE(ROBOT, T, Q)Q = IKINE(ROBOT, T, Q, M)参数ROBOT为一个机器人对象，Q为初始猜测点（默认为0），T为要反解的变换矩阵。

当反解的机器人对象的自由度少于6时，要用M进行忽略某个关节自由度。

有了关节的轨迹规划之后，我们也可以用ikine函数来进行运动学逆问题的求解。

比如：t=0:0.056:2; T1=transl(0.6,-0.5,0); T2=transl(0.4,0.5,0.2); T=ctraj(T1,T2,length(t));q=ikine(p560,T);我们也可以尝试先进行正解，再进行逆解，看看能否还原。

Q=[0 –pi/4 –pi/4 0 pi/8 0]; T=fkine(p560,q); qi=ikine(p560,T);6 动画演示有了机器人的轨迹规划之后，我们就可以利用Robotics Toolbox中的plot函数来实现对规划路径的仿真。

puma560;T=0:0.056:2; q=jtraj(qz,qr,T); plot(p560,q);当然，我们也可以来调节PUMA560的六个旋转角，来实现动画演示。

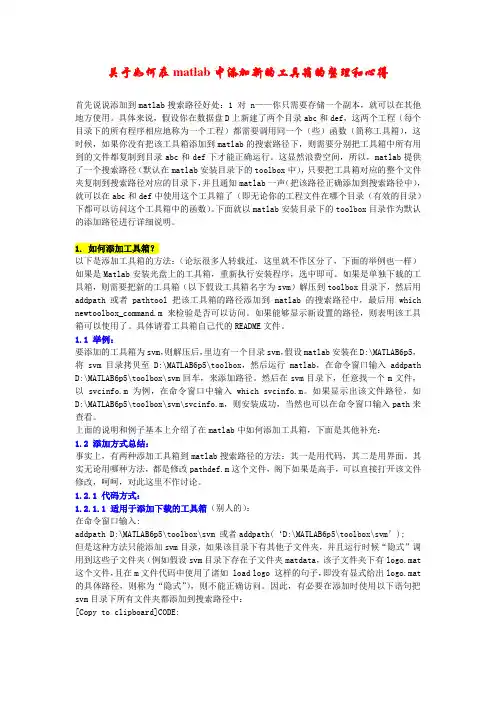

drivebot(p560)至于Matlab工具箱安装中涉及到了Matlab的搜索路径、工作目录、当前路径、用户路径等好多术语，我这里不想多说什么感兴趣的网友，可以直接查看Matlab的帮助系统，在那里你可以得到最直接的答复，但是你需要一定的英文基础哦添加工具箱的方法很多，所有方法都是为了达到同一个目的，将工具箱的所在路径添加到Matlab的搜索路径下就可以了下面介绍一种最简单的操作吧，下面以安装mathmodl(数学建模工具箱)为例进行说明a、将你所需要安装的工具箱解压到$MatlabRoot\toolbox中(其实任意路径都是可以的，但是为了方便管理，我们一般都安装在这里)，$MatlabRoot是你的Matlab安装路径，你可以在Matlab中输入matlabroot命令获取(1)在Matlab输入如下内容(当然你可以直接使用资源管理器进入toolbox目录)1.>> matlabroot2.3.ans =4.5.D:\Program Files\MATLAB\R2008a6.7.>> winopen(ans)复制代码(2)此时会自动跳到Matlab的安装目录下，双击打开目录下的toolbox文件夹(3)将mathmodl工具箱复制到toolbox中b.将刚才mathmodl的路径添加到Matlab搜索路径下(可以使用Matlab命令行，也可是用Matlab菜单操作，为了简便我们这里使用第二种)(1)在Matlab中如下操作，File——>Set Path...——>点击Add with subfolders...(2)在浏览文件中，选择刚才的安装路径$MatlabRoot/toolbox/mathmodl后，点击确定(3)此时返回到Set Path对话框，点击左下角的保存按钮(记住一定要保存)，此时工具箱彻底安装完毕，点击Close关闭对话框c.测试下新安装工具箱是可以使用，在Matlab中输入如下内容1.>>help mathmodl%输入工具箱名称，此时一般会返回该工具箱的说明，也就是mathmodl路径下content.m中的内容2.%在命令行中输入如下，此时会返回mathmodl路径下所有的文件3.>>what mathmodl4.%再到mathmodl中随便找一个不与Matlab中重名的函数，比如DYNPROG.M，在命令行中输入5.>>which DYNPROG.M6.7.D:\My Documents\MATLAB\DYNPROG.M复制代码d.工具箱更新缓存，否则每次Matlab启动的时候会给出警告(1)File——>Preferences——>General——>选中enable toolbox path cache——>点击updata toolbox path cache(2)完成上面的就可以关闭Preferences对话框了(3)此时一个工具箱彻底安装完毕(4)如果以后启动Matlab的时候警告说toolbox path cache失效，那么重复第一步操作就万事OK了========================================================================================================================================当然如果你对Matlab的命令比较熟悉的话，你可以直接使用命令进行工具箱安装操作，方法如下(1)将工具箱解压到任意路径，但是推荐MatlabRoot下的Toolbox中(2)在Matlab中输入1.>>addpath('Your_ToolBox_Full_Path')%注意必须是文件夹路径2.>>savepath复制代码(3)同样执行上面的测试和确认工作，这里不累述(4)更新搜索目录，可使用上面的界面操作，当然也可以命令行1.rehash toolboxcache复制代码。
