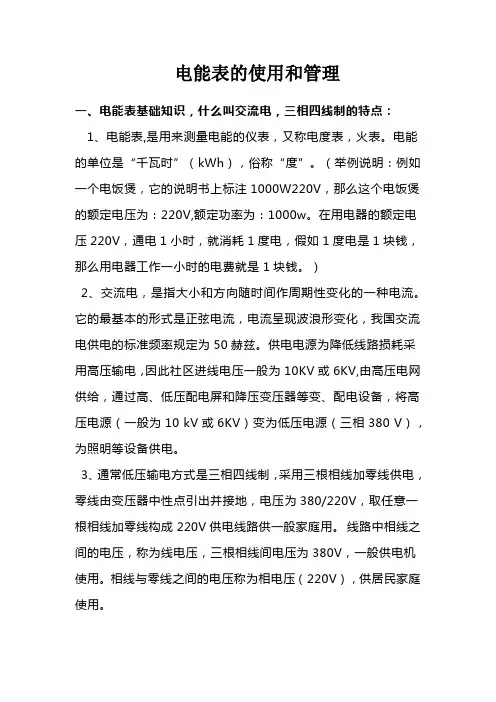

电能表的使用和管理一、电能表基础知识，什么叫交流电，三相四线制的特点：1、电能表,是用来测量电能的仪表，又称电度表，火表。
电能的单位是“千瓦时”（kWh），俗称“度”。
（举例说明：例如一个电饭煲，它的说明书上标注1000W220V，那么这个电饭煲的额定电压为：220V,额定功率为：1000w。
在用电器的额定电压220V，通电1小时，就消耗1度电，假如1度电是1块钱，那么用电器工作一小时的电费就是1块钱。
）2、交流电，是指大小和方向随时间作周期性变化的一种电流。
它的最基本的形式是正弦电流，电流呈现波浪形变化，我国交流电供电的标准频率规定为50赫兹。
供电电源为降低线路损耗采用高压输电，因此社区进线电压一般为10KV或6KV,由高压电网供给，通过高、低压配电屏和降压变压器等变、配电设备，将高压电源（一般为10 kV或6KV）变为低压电源（三相380 V），为照明等设备供电。
3、通常低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用。
线路中相线之间的电压，称为线电压，三根相线间电压为380V，一般供电机使用。
相线与零线之间的电压称为相电压（220V），供居民家庭使用。
4、零线断线的后果如下图所示：当零线在发生断线时，凡连接在断开点以后的单相负载，其火线、零线都带电，但却没有电压，因此，负载无法正常工作；零线一旦断线，采用保护接零的电气设备将失去保护作用，设备一旦漏电将会造成人身触电，这时即使设备不漏电，由于零线本身带有危险电压使设备外壳带电，同样会造成人身触电事故。
因此，零线非常重要。
在日常工作中注意以下几点：1）、多个回路零线共用一个螺栓接总零时，拆开螺栓线，必须将所有用电回路全部停电，否则会有触电的危险。
2）、零线不能装保险或开关，且与相线粗细一致。
二、电能表的工作原理：机械式电能表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。
电能表基础知识

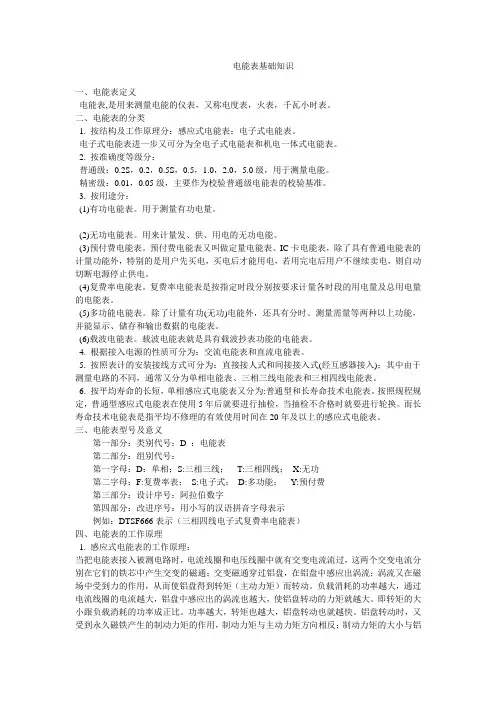

电能表基础知识一、电能表定义电能表,是用来测量电能的仪表，又称电度表，火表，千瓦小时表。
二、电能表的分类1. 按结构及工作原理分：感应式电能表；电子式电能表。
电子式电能表进一步又可分为全电子式电能表和机电一体式电能表。
2. 按准确度等级分：普通级：0.2S，0.2，0.5S，0.5，1.0，2.0，5.0级，用于测量电能。
精密级：0.01，0.05级，主要作为校验普通级电能表的校验基准。
3. 按用途分：(1)有功电能表。
用于测量有功电量。
(2)无功电能表。
用来计量发、供、用电的无功电能。
(3)预付费电能表。
预付费电能表又叫做定量电能表、IC卡电能表，除了具有普通电能表的计量功能外，特别的是用户先买电，买电后才能用电，若用完电后用户不继续卖电，则自动切断电源停止供电。
(4)复费率电能表。
复费率电能表是按指定时段分别按要求计量各时段的用电量及总用电量的电能表。
(5)多功能电能表。
除了计量有功(无功)电能外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。
(6)载波电能表。
载波电能表就是具有载波抄表功能的电能表。
4. 根据接入电源的性质可分为：交流电能表和直流电能表。
5. 按照表计的安装接线方式可分为：直接接人式和间接接入式(经互感器接入)；其中由于测量电路的不同，通常又分为单相电能表、三相三线电能表和三相四线电能表。
6. 按平均寿命的长短，单相感应式电能表又分为:普通型和长寿命技术电能表。
按照规程规定，普通型感应式电能表在使用5年后就要进行抽检，当抽检不合格时就要进行轮换。
而长寿命技术电能表是指平均不修理的有效使用时间在20年及以上的感应式电能表。
三、电能表型号及意义第一部分：类别代号：D ：电能表第二部分：组别代号：第一字母：D：单相；S:三相三线；T:三相四线；X:无功第二字母：F:复费率表；S:电子式；D:多功能；Y:预付费第三部分：设计序号：阿拉伯数字第四部分：改进序号：用小写的汉语拼音字母表示例如：DTSF666表示（三相四线电子式复费率电能表）四、电能表的工作原理1. 感应式电能表的工作原理：当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。
电能表基础知识培训资料
一、安装式电能表出厂检验项目：（JJG 596-1999）A 、工频耐压试验B 、直观检查和通电检查C 、启动、潜动试验D 、校核记度器示数E 、确定电能测量基本误差F 、确定电能测量标准偏差估计值G 、确定日计时误差和时段投切误差H 、确定需量误差I 、确定需量周期误差二、电能表基本功能及扩展功能介绍（以FX 系列多功能表为例）1 电能计量功能（该功能参数详见附录C 的10.～25.04项）电能测量四象限的定义:测量平面的横轴表示电压向量U （固定在横轴），瞬时的电流向量用来表示当前电能的输送，并相对于电压相量U 具有相位角Φ。
逆时针方向Φ角为正。
四象限的示意图如图1所示：A —有功电能；R —无功电能；R L —感性无功电能；R C —容性无功电能 图1 电能测量四象限定义 注：此图与国标表示的方式不同，但内容是相同的。
注1：正向有功电能的计量方法取决于87.40项（“有功电能计量方式选择”）的内容。
当87.40为 =00时正向有功电能 = 正向有功 （实际）=01时正向有功电能 = 正向有功（实际） +反向有功（实际）输入有功（+A ）输出有功（-A ）注2：正向无功电能的计量方法取决于87.50项（“无功电能计量方式选择”）的内容。
当87.50为 =00时（国标）正向无功电能 = I象限无功 +II象限无功=01时（用户表）正向无功电能 = I象限无功 +IV象限无功=02时（电厂表）正向无功电能 = III象限无功 -II象限无功注3：反向无功电能的计量方法取决于87.50项（“无功电能计量方式选择”）的内容。
当87.50为 =00时（国标）反向无功电能 = III象限无功 +IV象限无功=01时（用户表）反向无功电能 = II象限无功 +III象限无功=02时（电厂表）反向无功电能 = I象限无功 +IV象限无功注4：当87.50为02方式时，正向无功可能为负数，电表将显示负号“-”，此负号只显示不通讯。
电表基本知识
电表基本知识电表是一种用于测量电能消耗的仪表。
它常见于家庭、商业和工业场所，并且在我们的日常生活中扮演着重要的角色。
以下是一些关于电表的基本知识。
一、什么是电表？电表是一种用于测量电能消耗的仪表，它通常安装在电力供应的入口处。
它通过记录电流和电压的变化来计算电能的使用量。
电表的读数通常以千瓦时（kWh）为单位。
二、电表的类型1. 机械电表：机械电表是一种传统的电表，它使用机械装置和旋转盘来记录电能的使用量。
它们通常具有一个指针或数字显示屏，用于显示电能的读数。
2. 数字电表：数字电表是一种现代化的电表，它使用数字显示屏来显示电能的读数。
它们通常具有更高的精确度和可靠性，并且可以提供更多的功能，如峰谷电价的计算和电能质量的监测。
三、电表的工作原理电表的工作原理基于欧姆定律和电功率的计算。
当电流通过电表的传感器时，它会产生一个相应的电压信号。
这个信号经过放大和处理后，被转换为电能的读数。
四、如何读取电表的读数读取电表的读数很简单。
在机械电表上，你只需要读取指针或数字显示屏的数值。
在数字电表上，你只需要读取显示屏上的数值。
在读取电表读数时，应注意单位（千瓦时）和小数点的位置。
五、电表的用途电表的主要用途是测量电能的使用量，以便进行计费和能源管理。
它们帮助用户了解他们的用电情况，并鼓励节约能源。
对于供电公司来说，电表是计算用户电费的基础。
六、电表的发展趋势随着科技的进步，电表也在不断发展。
现代化的电表越来越智能化，具备更多的功能和可视化界面。
例如，智能电表可以通过无线网络连接到电力公司，实现远程监控和控制。
总结：电表是测量电能消耗的重要仪表，它的类型有机械电表和数字电表。
电表通过记录电流和电压的变化来计算电能的使用量。
读取电表的读数很简单，只需注意单位和小数点的位置。
电表的主要用途是计费和能源管理，而且随着科技的进步，电表也在不断发展。
电表基础知识培训手册
电能表基础知识培训手册批准：生效日期：目录一．电能表的分类 (3)1、机械式电能表 (3)2、电子式电能表 (3)3、电子式电能表相对机械表的优点 (3)4、电子式电能表分类 (4)二．电能表的介绍 (5)1、表型的分类： (5)2、电能表的命名规则： (5)3、规格型号对照表 ............................................................................................................... 错误！未定义书签。
三、发电、输电、配电与电能表的适用场合 (6)1、发电 (6)2、输电 (6)3、配电 (6)4、电能计量装置的分类及电能表的适用场合 (6)四、电子式电能表的常规知识 (8)1、电能表面板上常见的符号及内容 (8)2、电能表的一般组成 (8)五、电子式电能表的行业标准 (9)1、标准的分类 (9)2、硬件设计、制造、检验标准 (10)六、电子式电能表常见名词 (10)1行业术语 (10)2电能表有关的名词 (11)七、电能表生产流程图 (14)八、常用IC的特点简要介绍 (15)1、计量芯片ADE7755 (15)2、计量芯片RN8209—南京日新科技有限公司 (16)3、载波芯片—青岛东软载波科技股份有限公司 (17)4、载波芯片—青岛鼎信通讯有限公司 (17)5、载波芯片--北京福星晓程电子科技股份有限公司 (17)6、载波芯片--弥亚微电子（上海）有限公司 (18)7、远程载波介绍 (18)8、电力中RS485总线传输与电力载波传输的区别 (19)一．电能表的分类从原理上区分共有3类表计1、机械式电能表机械式电能表是根据电磁感应的原理制造而成，当电压线圈接入电源电压，电流线路通过负载电流，两线圈产生的磁通可使铝转盘上出现涡流，涡流与磁通相互作用形成转动力矩而使转盘转动。
2、电子式电能表电子式电能表是将电压电流施加在固态的电子器件上，通过电子器件或专用集成电路输出与瓦时成比例的脉冲的仪表，故电子式电能表又称静止式电能表，其是相对于机械表而言的。
电表基础知识一
电表基础知识（一）讲师：史鹏飞时间：2013-12-30姓名: _______ 成绩: ____________一、选择题（每题3分，共30分）1、精确度等级为0.5S级电能表的相对误差范围是（D ）A．±0.5 B．±0.5 C．±0.05 D．±0.0052、相电压与线电压分的值是（C）A.110V，220VB.220V，110VC 220V，380VD.380V，220V3、表计的红外通讯角度和通讯距离是（C）A.大于等于正负10度，大于等于5米B.大于等于正负10度，大于等于10米C.大于等于正负15度，大于等于5米D.大于等于正负15度，大于等于10米4、以下这些精度等级中，哪个是最高的（D）A．1.0S B．0.5 C．0.5S D．0.2S5、假设，一个表的脉冲常数是800，那么，当这个表运行了2664个脉冲时，应该走了（B）度电A．2664 B．3.33 C．800 D．16、生产中高温老化工序的主要作用是（B）A .烘干B .缺陷筛选C .功能测试D .走字7、下列（C ）措施对防静电措施无效果。
A .穿防静电服B .戴静电环C .戴鞋套D .空气加湿8、电流规格为5 （60 ）A电表，用户使用过程中不能使加（D ）电流。
A．0.1AB．1AC ．10AD．100A9、电力线载波通讯属于它的优点项为（A）。
A.不需要重新架设网络，只要有电线，就能进行数据传递。
B.电力载波信号只能在一个配电变压器区域范围内传送C.通讯距离很近时，不同相间可能会收到信号。
D ,当电力线空载时，点对点载波信号可传输到几公里。
但当电力线上负荷很重时，只能传输几十米。
10、表计测试不属于机械试验的项目为( A )A .阳光辐射试验。
B .弹簧锤试验。
C .冲击试验。
D .防尘防水试验。
二、名词解释：(每题3分，共30分)1、电流规格：解：一般由两组数字表示，如5 ( 30 ) A ,第一位代表基本电流，是表计正常工作的电流。
机械电表基础知识讲解
机械电表基础知识讲解随着科技的发展，电力的应用越来越广泛。
在电力系统中，机械电表是一种广泛使用的电能测量设备。
本文将对机械电表的基础知识进行讲解。
一、机械电表的定义及分类机械电表是一种通过机械运动来测量电能的仪表。
它可以将电能转化为机械能，通过计数装置记录电能的使用量。
根据测量原理的不同，机械电表可以分为感应式电能表和电磁式电能表两大类。
1. 感应式电能表感应式电能表通过感应原理来测量电能。
它由铝褶片、磁场系统和计数装置组成。
当感应线圈中通过电流时，产生的磁场会使铝褶片受到力的作用，导致褶片的机械运动，进而推动计数装置进行计数。
2. 电磁式电能表电磁式电能表则是利用电磁力来测量电能。
它由铁芯、线圈和计数装置构成。
当通过线圈中的电流引起铁芯磁化时，会产生电磁力，推动计数装置计数。
二、机械电表的工作原理机械电表的工作原理可以简单地描述为：电能转化为机械运动，机械运动推动计数装置进行计数。
1. 感应式电能表的工作原理感应线圈中通过的电流会产生磁场，磁场作用于铝褶片，使其发生机械运动。
铝褶片的机械运动通过机械传动装置转动计数装置，计数装置会根据机械运动的幅度来累计电能的使用量。
2. 电磁式电能表的工作原理电磁式电能表中的线圈通电时会产生磁场，磁场作用于铁芯，产生磁化力。
磁化力推动计数装置进行机械运动，计数装置通过机械运动的幅度来记录电能的使用量。
三、机械电表的特点及应用机械电表具有以下特点：1. 精度较低：机械电表的测量精度通常在等级1.0-2.5之间，相对于数字电能表来说较低。
但对于一般家庭和小型商业用电来说，精度已经足够满足需求。
2. 抗干扰能力强：机械电表相较于电子电能表，具有较强的抗干扰能力，可以在较为复杂的电磁环境下正常工作。
3. 耐久性强：机械电表的结构简单，零件少，因此寿命较长，能够在恶劣的工作环境下稳定运行。
机械电表广泛用于家庭、企事业单位以及电力供应公司等场所。
它可以用来测量电能，帮助用户了解电力的消耗情况，合理利用电能资源。
电表常用知识点总结
电表常用知识点总结电表是用来测量电能消耗量的仪表，主要由电能计量表、显示装置、电流互感器、电压互感器、计量装置等部件组成。
其中，电能计量表是电表的核心部件，负责测量和记录电能消耗量。
2. 电表的工作原理电表的工作原理基于电磁感应和电压电流的测量。
通过在电流互感器和电压互感器中感应出来的电流和电压信号，经过计量装置内部的运算和处理，最终实现对电能消耗量的准确测量。
3. 电表的类型根据功能和用途，电表可以分为普通电能表、多功能电能表、预付费电能表等。
另外，根据显示方式，还可以分为机械式电表和电子式电表。
4. 电表的安装电表的安装需要满足一定的技术要求和安全标准，一般需要由专业人员进行操作。
安装时要注意电表位置、连接线路、接地等细节，确保安装正确和可靠。
5. 电表的使用使用电表时需要注意保持电表周围的环境整洁、通风和防潮，定期对电表进行检查和维护，确保电表的准确性和可靠性。
另外，使用电表时要注意避免电表被恶意破坏或擅自调整。
6. 电表的维护电表的维护工作包括定期检查电表的准确性、定期进行标定和校验、定期清洁电表表面和内部等。
维护工作可以延长电表的使用寿命，保持电表的准确性。
7. 电表的故障处理电表故障包括电表指针不转、电表显示异常、电表严重偏差等。
面对电表故障，用户应该及时报修并由专业技术人员进行处理，切勿私自维修或更换电表。
8. 电表的计费方式电表的计费方式一般包括按度计费和按时计费两种方式。
按度计费是按照用户实际用电量进行计费，按时计费是按照用户用电的时间长度进行计费。
9. 电表的数据读取电表的数据读取可以通过电表本身的显示装置来实现，也可以通过远程抄表系统来实现。
远程抄表系统可以实现自动化抄表和远程监控，提高抄表效率和准确性。
10. 电表的违法问题处理对于擅自改装电表、私自调整电表等违法行为，相关部门应当依法予以处理，并追究相关责任人的责任。
用户应当自觉遵守用电规章制度，合法使用电表。
电能表基础知识
1、不可控＜不易实现预付费或分时计费以及联网集 不可控＜ 抄管理等功能＞ 抄管理等功能＞
2、过载能力弱＜突变大的电流易烧毁电表＞计量精度做不 高，一般只能作２极以上的表： 3、不防窃电＜安装位置、磁场、短接等均有影响其精度＞. 、不防窃电＜安装位置、磁场、短接等均有影响其精度＞. 电子式电能表就是针对上述缺点而发展起来的，基本克服 了机械式电表的缺点．经过近十年的发展，目前电子式电 能表的技术已经成熟，功能满足用户需求，性能可靠．特 别是预付费＜ＩＣ卡＞电表实现先付费后用电的功能和复 费率电能表实现分时计费的功能得到用户的欢迎．
计量参数、管理参数
1）计量参数：不能进行编程，随时间、事件发生变化的参 数。如电量、需量、电池工作时间、电表运行时间、事件 记录、电压、电流、频率、功率因数等。 2）管理参数：能进行编程，不随时间改变的参数。如表号、 用户号、设备号、费率数、轮显方式、轮显编码、键显编 码等。 百分数误差（电表误差计算公式） 百分数误差=（表记录的电能或预置电能―真值电能）/ 百分数误差=（表记录的电能或预置电能―真值电能）/真 值电能× 值电能×100% 最大需量 在指定的时间区间内，需量周期（如15分钟）中测得的平 在指定的时间区间内，需量周期（如15分钟）中测得的平 均功率最大值。如当前月中。
第五部分为型号，由数字或字母组成。
三相电子式多功能电能表
挂钩 表盖螺钉 红外通讯 上翻键
LCD
下翻键 底座 编程键
面牌
表盖 端盖 端盖螺钉 端盖螺钉
一块多功能电能表
电表铭牌组成
每块电表的铭牌应有下列信息内容： 1）制造厂名称或商标和制造厂地址 2）型式名称和认可标志的位置 3）适合电能表的相数和线数，此标志可以由标 的图形符号代替 4）系列号和制造年份 5）参比电压 6）基本电流和额定最大电流 7）参比频率以H z表示 ）参比频率以H z表示 8）电能表的等级指数 9）电能表常数
电能表基础知识
电能表基础知识电表铭牌标志上字母和数字的含义1、型号含义。
电表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号1）类别代号：D—电表2）组别代号：表示相线：D—单相；S—三相三线有功；T—三相四线有功。
示用途：A—安培小时计；B—标准；D—多功能；F—复费率；H—总耗；J—直流；L—长寿命；M—脉冲；S—全电子式；Y—预付费；X—无功；Z—最大需量3）设计序号用阿拉伯数字表示。
如862、864、201等。
4）派生号有以下几种表示方法：T—湿热、干燥两用；TH—湿热带用；TA—干热带用；G—高原用；H—船用；F—化工防腐用等。
如：DD—表示单相电表，如DD862型，DD702型；DS—表示三相三线有功电表，如DS864型，DS8型；DT—表示三相四线有功电表，如DT862型，DT864型；DX—表示无功电表，如DX963型，DX862型；DJ—表示直流电表，如DJ1型；DB—表示标准电表，如DB2型、DB3型；DBS—表示三相三线标准电表，如DBS25型；DZ—表示最大需量表，如DZ1型，DBT—表示三相四线有功标准电表，如DBT25型；DSF—表示三相三线复费率分时电表，如DSF1型；DSSD—表示三相三线全电子式多功能电表，如DSSD331型；DDY—表示单相预付费电表，如DDY59型；2、铭牌标志：1）商标。
2）计量许可证标志（CMC）。
3）计量单位名称或符号，如：有功电表为“千瓦•时”或“kWh”；无功电表为“千乏•时”或“kvarh”。
4）字轮式计度器的窗口，整数位和小数位用不同颜色区分，中间有小数点；若无小数点位，窗口各字轮均有倍乘系数，如×1000，×100，×10，×1。
电表的名称及型号5）基本电流和额定最大电流。
基本电流（也叫标定电流）是确定电表有关特性的电流值，以Ib表示；额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值，以Imax表示。
电表基础知识
电表基础知识简述题：1.预付费电表需要外接空气开关时，空气开关一般可以分为加压跳和失压跳两种。
（提示：按照跳闸方式来分）2.目前国网电表都具有________通信，_________通信采用模块插拔方式。
（提示：按照485、载波通信方式来填写）3.简答题：（1）预付费表按照加密类型分为哪两种方式？逻辑加密方式和CPU加密方式（2）预付费表外接的空气开关按照跳闸方式可以分为哪两种？加压跳和失压跳（3）多功能表主要有哪几个型号？161、VI型、111、112（4）网络表主要有哪几个型号？140、141、142、1434.161、VI型、112之间的主要区别是什么？答：161表没有负荷曲线记录，VI型表键显不可设置，112表既具有负荷曲线记录功能又具有键显可设置功能。
5.106、105、D2、132预付费表之间的主要区别是什么？答：106表属于逻辑加密的485预付费表，105属于逻辑加密的东软载波预付费表，D2属于CPU加密的东软载波预付费表，132属于CPU加密的晓程载波预付费表。
6.140、141、143网络表之间的主要区别是什么？答：140表有三路跳闸、无跳闸遥信、无功控，141表有一路跳闸、有跳闸遥信、有功控，143表无跳闸遥信、无功控、无电控。
7.光电表电能计量部分的工作原理概述（用一到两句话概述一下即可）？小信号表的接口定义1，2，3，4代表什么？（具体见图中的1，2，3，4）（10分）答：A相、B相、C相的1,2,3,4是一样的，1代表“+”，2代表“-”，3代表“+”，4代表“-”。
8.国网单相表比以前普通单相表具有哪几项比较突出的不同功能？（10分）计量功能、测量及监测、事件记录、时区及时段、显示功能、冻结功能、计时功能、安全保护、远程费控功能。
区别：国网的所有电表都具有485通信，以往的电表用户要求时才加485通信。
载波采用的是模块方式，需要哪种模块安装对应的模块即可，以往的电表都是在电表内部，未采用现在的方式，载波损坏时不方便更换。
电能表基础知识
3） 铭牌标志：每只出厂的电能表在表盘上都有一块铭牌。通常标注了名称、型号、准确度等级、电能计算单位、标定电流和额定最大电流、额定电压、电能表常数、频率等项标志、国批机电产品许可标识、质量技术监督部门的标识等。
4） 电能表名称：单相电能表、三相三线有功电能表、三相四线有功电能表、三相无功电能表等。
11、什么叫需量？什么叫最大需量？区间式最大需量为什么有时比滑差式最大需量小？
答：需量——需量周期内测得的平均功率。(我国一般需量周期规定为15min。)
最大需量——在指定的时间区内需量的最大值。(指定的时间区间通常为一个月。)
(国家一般把15min平均功率叫需量。分别按滑差时间1、3、5、15min求得需量的最大值称为最大需量。) 来源:输配电设备网
六)防窃电电能表
1、简述六种电子式电能表的防窃电办法。
答：①防反接电流线窃电；
②防表外短接电流线窃电；
③使用防窃电专用计量芯片；
④防断TV窃电；
⑤防软件窃电；
ቤተ መጻሕፍቲ ባይዱ
⑥利用远方通信实时监测防窃电。
2、简述防软件窃电的方法。(P160)
滑差式需量——从任意时刻起，按小于需量周期的时间递推测量需量的方法，所测得的需量。(递推时间叫滑差时间。)
区间式需量——从任意时刻起，按给定的需量周期递推测量需量的方法，所测得的需量。(滑差时间为15min称为区间式需量。)
简述滑差式最大需量的含义是什么？
12、我国计算需量窗口时间最常用为 15min ，滑差时间最常用为 15min 。
13、什么叫电压合格率？
答：电压合格率是供电质量考核指标之一。根据规定：
电压合格率=(合格电压运行时间/电压考核范围内的运行时间)×100%
多功能电表原理及基础知识
1. 电能表原理1.1. 三相电能表原理框图如图所示：电能表工作时，电压经电阻的分压、电流经电流互感器在取样电阻上取样后，送入专用电能芯片进行处理，并转化为数字信号送到CPU进行计算。
由于采用了专用的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加精确的测量电能，从而使电能表的计量准确度有了显著改善。
图中CPU用于分时计费和处理各种输入输出数据，通过串行接口将专用电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计量和最大需量计量功能，根据需要显示各项数据、通过红外或RS485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。
2. 多功能表功能介绍2.1. 电表型号命名规则如：DTSD99A1-SE 表示三相四线电子式多功能电能表DDSF99A4 表示单相电子式复费率电能表DTS99A 表示三相四线电子式电能表（计度器）2.2. 液晶显示屏DT(S)D99A2J 系列表，三相有功、无功复费率表系列表液晶2.3. 接线方式2.4.电表符合标准GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》GB/T 17251-2002《1级和2级静止式交流有功电能表》GB/T 17882-1999《2级和3级静止式交流无功电度表》DL/T 614-1997《多功能电能表》，DL/T 645-1997《多功能表通信规约》2.5.主要功能：计量双向有功、无功和四象限无功总电量、分时段电量；存储3（12）个月电量数据。
λ计量双向有功、无功和四象限无功最大总需量、分时段最大需量，存储3（12）个月最大需量及最大需量发生时间数据。
λ注：电能量测量四象限的定义测量平面的竖轴表示电压相量U（固定在竖轴），瞬时的电流相量用来表示当前电能的输送，并相对于电压相量U具有相位角Ф。
四象限的示意图见下图。
输入有功（+A）说明：A——有功电能；R——无功电能；RL——感性无功电能；RC——容性无功电能具有日历、星期、计时和闰年自动切换功能，时钟带温度补偿功能，在停电情况下仍能对时钟进行温度补偿。
电能表基础知识培训
•
•
也称“错相”，电能表A、B、C三相中任意相接反
3）、什么是反向？
•
• • •
三相电能总功率为负时电能表判反向。
4）、什么是功率因数？ 功率因数=有功功率/总功功率 功率因数就是有功占总功（有功＋无功）的百分比，功 率因数越大，电功的有效使用率就越高。
2、互感器的作用： （1）扩大电能表的量程。电压互感器把高电压变换 成低电压，电流互感器将大电流变换成小电流。 （2）减少了仪表的制造规格。除直接接入式电能表 外，电流二次回路均以5A为主，电压二次回路均以 100V为主。 （3）隔离高电压、大电流，保证了人员和仪表的安 全。
的阻抗、端钮之间的接触电阻等。它直接影响电流互感
器的确度等级。
二、单、三相电能表常用接线
（一）、单相电能表直接接入式 （1）、接线图 （3）、向量图
· I
AO
φ
A
· U
AO
O （2）、接线原则： IAO UAO （4）、计量功率
P=U×Icosφ
=UIcosφ
当一次侧为：P1P2时，二次侧电流方向为：S1S2；
10KV或6KV,由高压电网供给，通过高、低压配电屏和降压
变压器等变、配电设备，将高压电源（一般为10 kV或6KV） 变为低压电源（三相380 V），为照明等设备供电。
2）通常低压输电方式是三相四线制，采用三根相线加零 线供电，零线由变压器中性点引出并接地，电压为380/220V， 取任意一根相线加零线构成220V供电线路供一般家庭用。 线路中相线之间的电压，称为线电压，三根相线间电压为
类别
故障情况
可能原因
1、端子烧坏：接入大电流或接线接触不良； 2、挂钩损坏：用力过大损坏； 3、外壳损坏：跌落引起 4、超过50A的电流应严格按规程进行接线，以免 由于接触不良或电流线细而在通过大电流时发热
