51单片机数码管0到99循环程序代码

51单片机数码管0到99循环程序代码

51单片机数码管0到99循环程序代码1. 概述在嵌入式系统的开发中,数码管是一种常见的输出设备,可以用于显示数字、字符等信息。

而51单片机是一种广泛应用的微控制器,其结合了强大的功能和灵活的应用,能够很好地驱动数码管。

本文将介绍如何使用51单片机编写一个循环显示0到99的程序,通过数码管输出这些数字。

2. 电路连接我们需要连接51单片机和数码管。

通常我们使用的是共阴数码管,其连接方式如下:- VCC连接到5V电源- GND连接到GND- DIO(数据输入/输出)连接到51单片机的IO口3. 程序设计下面是一个简单的C语言程序设计,用于控制数码管显示0到99的数字。

```c#include <reg51.h>sbit DIO = P2^0; // 数码管数据输入/输出sbit CL = P2^1; // 数码管片选信号unsigned char code numCode[10] = { 0xc0, // 00xf9, // 10xa4, // 20xb0, // 30x99, // 40x92, // 50x82, // 60xf8, // 70x80, // 80x90 // 9};//延时函数void delay(unsigned int i) {unsigned int j,k;for (j=i;j>0;j--)for(k=110;k>0;k--);}void display(unsigned char num) { CL = 1; //关闭片选DIO = numCode[num / 10]; //十位 delay(2);CL = 0;DIO = 0xff; //消隐delay(2);CL = 1; //关闭片选DIO = numCode[num 10]; //个位 delay(2);CL = 0;DIO = 0xff; //消隐delay(2);}void m本人n() {unsigned char i,j;while(1) {for(i=0;i<10;i++) {for(j=0;j<10;j++) {display(i * 10 + j);}}}}```4. 程序说明- 首先定义了数码管的连接引脚,以及0~9的显示编码。

单片机程序源代码

单片机程序源代码

步进电机程序源代码#include<reg52.h>unsigned char step[]={0x01,0x02,0x04,0x08};sbit beep=P3^4;void delay_50us(unsigned int){unsigned int j;for(;t>0;t--)for(j=19;j>0;j--);}void main(){unsigned int i,k;for(i=512;i>=0;i--){for(k=0;k<4;k++){P1=step[k];delay_50us(200);}delay_50us(2000);if(i==0){beep=1;delay_50us(1000);}elsebeep=0;}}数码管电子时钟程序源代码#include<reg52.h> //在数码管上显示1~65536的数字,间隔1秒。

#define uint unsigned int#define uchar unsigned charuchar code d[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};uchar code w[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//8个数码管的排列是从左到右:0,1,2,3,4,5,6,7sbit Exint0 = P3^2;sbit Exint1 = P3^3;sbit keyinc = P0^0; //单片机的第39脚sbit keydec = P0^1; //单片机的第38脚sbit SetH = P0^2; //单片机的第37脚sbit SetM = P0^3; //单片机的第36脚//sbit SetS = P0^4;char s,m,h; //定义秒、分、时变量uchar num=0,Stopgo = 1,hm = 0; void ExInt0init(void);void ExInt1init(void);void KeyScan(void);void delay(uint z){uint x,y;for(x=10;x>0;x--)for(y=z;y>0;y--);}void delay_50us(uint t){uint j;for(;t>0;t--)for(j = 19;j > 0;j--);}void display(){P1 = d[s%10];P2 = w[0];delay(10);P1 = d[s/10];P2 = w[1];delay(10);P1 = d[10]; //显示“-”P2 = w[2];delay(10);P2 = w[5];delay(10);delay(10);P1 = d[m%10];P2 = w[3];delay(10);P1 = d[m/10];P2 = w[4];delay(10);P1 = d[h%10];P2 = w[6];delay(10);P1 = d[h/10];P2 = w[7];delay(10);}void changenum(){if(num==20){num=0;if(Stopgo) s++; //让“ClockSet”来控制是否数字加1}if(s>=60){ s=0;if(++m>=60){ m=0;if(++h>=24)h=0;}}display();}void init_timer(){TMOD=0x01;TH0=(65535-50000)/256; //如果时间要完全精确,需用12MHZ的晶振TL0=(65535-50000)%256;EA=1; //开总中断开关ET0=1; //开定时器0中断开关TR0=1; //开始定时}void main(){init_timer(); //调用定时器初始化函数ExInt0init(); //调用外部中断0初始化函数ExInt1init(); //调用外部中断1初始化函数while(1){Exint0 = 1; //P3.2 = 1Exint1 = 1; //P3.3 = 1if(Stopgo == 0)KeyScan();elsechangenum();display();}}void ExInt0init(void){Exint0 = 1; //P3.2 = 1PX0 = 1;EX0 = 1; //打开外部中断0中断开关IT0 = 1; //设置外部中断的触发方式,IT0 = 0代表低电平触发;IT0 = 1代表下降沿触发EA = 1; //打开总中断开关}void ExInt1init(void){Exint1 = 1; //P3.3 = 1PX1 = 1;EX1 = 1;IT1 = 1; //设置外部中断的触发方式,IT0 = 0代表低电平触发;IT0 = 1代表下降沿触发EA = 1;}void timer() interrupt 1{TH0=(65535-50000)/256;TL0=(65535-50000)%256;TF0 = 0;num++;}void exInt0(void) interrupt 0{Stopgo = 0; //当按下停止按钮时,产生外部中断0,将标志“Stopgo”清0,停止数字加1。

51单片机操作系统的实现+源代码

51单片机操作系统的实现+源代码

51单片机操作系统开发中的问题与技巧附代码引言51系列单片机是美国Intel公司在1980年推出的高性能8位单片机,在我国的应用非常广泛。

目前,在软件设计中需要软件工程师从底层做起,在系统软件设计方面需要做大量的重复性劳动。

如果开发一套基于51系列单片机的操作系统,那么用户只需要编写各个任务的程序,不必同时将所有任务运行的各种情况记在心中,不但大大减少了程序编写的工作量,而且减少了出错的可能性。

1 开发平台的选择和论证开发平台的选择至关重要,因为有时它不光影响进度、产品质量、可维护性等一般问题,还涉及到方案的可实现性。

在本系统中,选择51系列单片机作为操作系统的运行平台有以下原因。

首先,51系列单片机应用非常广泛,一大批性能优越的51兼容单片机相继推出。

这里包括:低功耗、高速度和增强型的Philips公司的系列产品;完美地将Flash(非易失闪存技术)EEPROM与80C51内核结合起来的Atmel公司的系列产品;在抗干扰性能,电磁兼容和通信控制总线功能上独树一帜,其产品常用于工作环境恶劣场合的Siemens公司的系列产品以及一些其它公司的产品。

既然产品如此丰富,性能如此优越,那么在处理多任务并且对实时性要求严格的系统设计中,为了充分挖掘单片机的潜能(尤其是在实时性方面),也是为了简化开发的过程,基于51系列单片机的实时操作系统的需求就十分强烈了。

Keil公司的RTX51 Full就是一个基于51系列单片机的有实用价值的实时操作系统,但该操作系统是一个源码不公开的收费软件。

其次,借助于Keil C51的集成开发环境,完全可以开发出适用于51系列单片机的操作系统代码。

Keil C51软件提供丰富的库函数和功能强大的Windows界面集成开发调试工具。

另外重要的一点,Keil C51生成的目标代码效率非常高,多数语句生成的汇编代码很紧凑,容易理解。

在开发大型软件时,更能体现高级语言的优势。

C编译器能产生可重入代码,而且用C语言可以打开和关闭中断。

单片机源代码

单片机源代码
TR1=1;
num=0;
while(1)
{
p2_0=num;
}
}
void int_1()interrupt 3
{
unsigned char n;
TH1=0x3c;
TL1=0xb0;
TR1=1;
n++;
if(n==10)
{
num=~num;
n=0;}
}
左右跑马灯
for(j=255;j>0;j--);
}
二进制加法实验
#include<reg52.h>
void delay(unsigned int i);//声明延时 函数
main()
{
unsigned char Num=oxff;
while(1)
{
p2=Num;
delay(1000);
#include<Function.h>
bit ISendstr(unsigned char sla,unsigned char suba,unsigned char *s,unsigned char no)
{
unsigned char i;
start_12c();//启动总线
sendByte(sla);//发送器件地址
SendByte(suba);//发送器件子地址
if(ack==0)return(0);
for(i==o;i<no;i++)
{
SendByte(*s);//发送数据
if(ack==0)return(0);

单片机编程源代码

单片机编程源代码

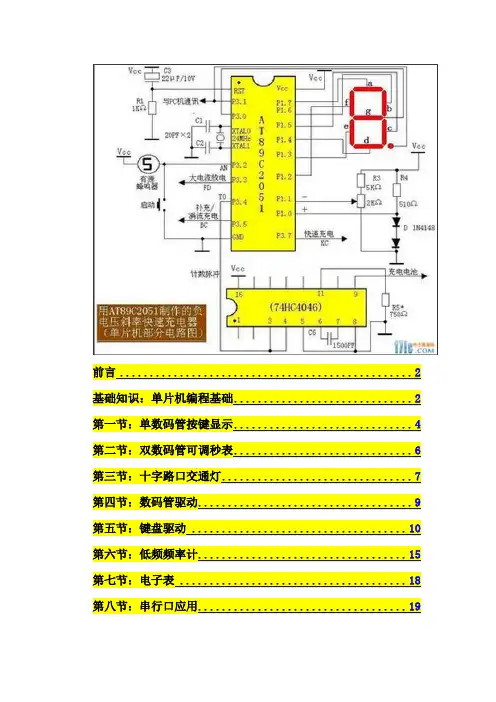

前言 (2)基础知识:单片机编程基础 (2)第一节:单数码管按键显示 (4)第二节:双数码管可调秒表 (6)第三节:十字路口交通灯 (7)第四节:数码管驱动 (9)第五节:键盘驱动 (10)第六节:低频频率计 (15)第七节:电子表 (18)第八节:串行口应用 (19)前言本文是本人上课的一个补充,完全自写,难免有错,请读者给予指正,可发邮件到ZYZ@,或郑郁正@中国;以便相互学习。

结合课堂的内容,课堂上的部分口述内容,没有写下来;有些具体内容与课堂不相同,但方法是相通的。

针对当前的学生情况,尽可能考虑到学生水平的两端,希望通过本文都学会单片机应用。

如果有不懂的内容,不管是不是本课的内容,都可以提出来,这些知识往往代表一大部分同学的情况,但本人通常认为大家对这些知识已精通,而在本文中没有给予描述,由此影响大家的学习。

对于这些提出问题的读者,本人在此深表谢意。

想深入详细学习单片机的同学,可以参考其它有关单片机的书籍和资料,尤其是外文资料。

如果有什么问题,我们可以相互探讨和研究,共同学习。

本文根据教学的情况,随时进行修改和完善,所以欢迎同学随时注意本文档在课件中的更新情况。

基础知识:单片机编程基础单片机的外部结构:1、DIP40双列直插;2、P0,P1,P2,P3四个8位准双向I/O引脚;(作为I/O输入时,要先输出高电平)3、电源VCC(PIN40)和地线GND(PIN20);4、高电平复位RESET(PIN9);(10uF电容接VCC与RESET,即可实现上电复位)5、内置振荡电路,外部只要接晶体至X1(PIN18)和X0(PIN19);(频率为主频的12倍)6、程序配置EA(PIN31)接高电平VCC;(运行单片机内部ROM中的程序)7、P3支持第二功能:RXD、TXD、INT0、INT1、T0、T1单片机内部I/O部件:(所为学习单片机,实际上就是编程控制以下I/O部件,完成指定任务)1、四个8位通用I/O端口,对应引脚P0、P1、P2和P3;2、两个16位定时计数器;(TMOD,TCON,TL0,TH0,TL1,TH1)3、一个串行通信接口;(SCON,SBUF)4、一个中断控制器;(IE,IP)针对AT89C52单片机,头文件AT89x52.h给出了SFR特殊功能寄存器所有端口的定义。

单片机程序流程图及源代码

单片机程序流程图及源代码

单片机上机实验报告【实验一】端口实验,掌握通过端口编程实现数据输出和输入的方法,并观察结果。

实验内容:1)输出实验:假定4个端口全部连接发光二极管,编程实现所有发光二极管同时亮,延迟一定时间(自定)后,又同时灭,如此循环。

2)输入:从P0口输入某个数据到累加器A,打开观察窗口观察数据是否进入累加器A。

实现方式:通过peripherals实现端口数据观察实验。

程序流程图:将P0到P3端口先赋值为0,调用延迟后,再赋1,然后循环执行。

源代码:ORG 0000H ;程序入口地址LJMP MAIN ;跳转到主程序ORG 0300H ;主程序地址MAIN:MOV P0,#00H;MOV P1 ,#00H;MOV P2 ,#00H;MOV P3 ,#00H ;P0~P3均赋值为0ACALL DEL;调用延迟MOV P0 ,#0FFH;MOV P1 ,#0FFH;MOV P2 ,#0FFH;MOV P3 ,#0FFH;P0~P3均设为1MOV A,P0;将P0口值赋给累加器ACALL DEL;AJMP MAIN;跳转到主程序入口ORG 0200H;延迟程序入口地址DEL:MOV R5,#04H;寄存器实现延迟,F3:MOV R6,#0FFH;若主频为12MHZ则F2:MOV R7,#0FFH;延时为256*256*4F1:DJNZ R7,F1;0.26S,人眼可分辨DJNZ R6,F2;DJNZ R5,F3;RET;从延迟程序返回END;结束3.假设P0口外接一个数码管(共阴),如图,请在数码管上轮流显示数字0~9(采用软件延时)。

程序流程图:将数码管的真值编码0~9依次赋给P0并调用延迟,然后循环运行程序即可。

源代码:ORG 0000H; 程序入口SJMP MAIN; 跳转到主程序ORG 0300H; 主程序入口地址MAIN:MOV P0,#0FCH; 将数码管0的编码赋给P0口ACALL DELAY; 调用延迟,使数码管亮0持续0.33SMOV P0,#60H; show 1ACALL DELAY;MOV P0,#0DAH; show 2ACALL DELAY;MOV P0,#0F2H; show 3ACALL DELAY;MOV P0,#66H; show 4ACALL DELAY;MOV P0,#0B6H; show 5ACALL DELAY;MOVP0,#0BEH; show 6ACALL DELAY;MOV P0,#0E0H; show 7ACALL DELAY;MOV P0,#0FEH; show 8ACALL DELAY;MOV P0,#0F6H; show 9ACALL DELAY;AJMP LOOP; 跳转到主程序入口ORG 0200H; 延迟程序入口DEL:MOV R5,#05H; 采用软件延迟,若主频为12MHz,则DEL1:MOV R6,#0FFH; 定时时间为256*256*5*1uS=0.33S,DEL2:MOV R7,#0FFH; 人眼可分辨。

基于51单片机的CAN通讯源代码

基于51单片机的CAN通讯源代码
BCAN_CMD_PRG(0x0c); //清数据溢出状态位,释放接收缓冲区
EA=1;
}
/////////////////////////////////////////////////////////////
void can_rcv_prg(void)
{can_over_prg();}
if(_testbit_(rcv_flag)) //can总线接收数据
{can_rcv_prg();}
if(_testbit_(send_flag)) //can总线发送数据
*说明: CAN控制器进入复位工作模式 *
************************************************************************/
bit BCAN_ENTER_RETMODEL(void)
for(j=2;j<10;j++) //发送8组数据到串口
{
SBUF=rcv_data[j];
while(TI==0)
{}
TI=0;
}
ES=1; //串口中断开放
void T1_int(void);
void Sja_1000_Init(void);
//************************变量定义*****************************//
unsigned char data send_data[10],rcv_data[10]; //发送和接收数组定义
/*RS232_basiccan.c*/
#include<REG52.H>
#include <intrins.h>

STCCAS单片机各个模块程序代码

STCCAS单片机各个模块程序代码

//**************************************************************************** //// STC12C5A60S2可编程时钟模块////// 说明:STC12C5A60S2单片机有三路可编程时钟输出CLKOUT0/T0/P3.4// CLKOUT1/T1/P3.5、CLKOUT2/P1.0//// 涉及寄存器:AUXR(辅助寄存器)、WAKE_CLKO(时钟与系统掉电唤醒控制寄存器) // BRT(独立波特率发生器定时器寄存器)//// 程序说明:// 本程序可选实现P3.4输出CLKOUT0时钟、P3.5输出CLKOUT1时钟// P1.0输出CLKOUT2时钟//////************************************************************************** **//#include <STC12C5A60S2.H>#include <intrins.h>//#define Port_BRT //如果想测试独立波特率发生器时钟输出请打开此句//若想测试CLKOUT1和CLKOUT0请注释此句#ifdef Port_BRT /*条件编译独立波特率发生器时钟输出*///*********************************//// CLKOUT2时钟初始化 ////*********************************//void CLKOUT_init(void){WAKE_CLKO = 0x04; //Bit2-BRTCLKO 允许P1.0配置为独立波特率发生器的时钟输出//BRT工作在1T模式下时的输出频率 = Sysclk/(256-BRT)/2 //BRT工作在12T模式下时输出频率 = Sysclk/12/(256-BRT)/2 AUXR = 0x14; //Bit4-BRTR 允许独立波特率发生器运行//Bit2-BRTx12 BRT工作在1T模式下BRT = 0xff; //更改该寄存器的值可实现对输出的时钟频率进行分频}#else /*条件编译CLKOUT0时钟输出*///*********************************//// CLKOUT0时钟和CLKOUT1初始化 ////*********************************//void CLKOUT_init(void){WAKE_CLKO = 0x03; //允许将P3.4/T0脚配置为定时器0的时钟输出CLKOUT0//T0工作在1T模式时的输出频率 = SYSclk/(256-TH0)/2//T0工作在12T模式时的输出频率 = SYSclk/12/(256-TH0)/2 //1T指的是每1个时钟加1,是普通C51的12倍//12T指的是每12个时钟加1与普通C51一样//允许将P3.5/T1脚配置为定时器1的时钟输出CLKOUT1,只能工作在定时器模式2下//T1工作在1T模式时的输出频率 = SYSclk/(256-TH0)/2//T1工作在12T模式时的输出频率 = SYSclk/12/(256-TH0)/2 //1T指的是每1个时钟加1,是普通C51的12倍//12T指的是每12个时钟加1与普通C51一样AUXR = 0xc0; //T0定时器速度是普通8051的12倍,即工作在1T模式下//T1定时器速度是普通8051的12倍,即工作在1T模式下TMOD = 0x22; //定时器0工作模式为方式2,自动装载时间常数//定时器1工作模式为方式2,自动装载时间常数TH0 = 0xff; //更改该寄存器的值可实现对输出的时钟频率进行分频TL0 = 0xff;TH1 = 0xff; //更改该寄存器的值可实现对输出的时钟频率进行分频TL1 = 0xff;TR1 = 1;TR0 = 1;}#endif//**********************************//// 主程序////**********************************//void main(){CLKOUT_init();while(1);}//**************************************************************************** //// STC12C5A60S2系统时钟模块////// 说明: STC12C5A60S2单片机有两个时钟源,内部R/C振荡时钟和外部晶体时钟// 出厂标准配置是使用外部晶体或时钟////// 涉及寄存器:CLK_DIV(时钟分频寄存器)// 由该寄存器的Bit0-2组合可实现对时钟源进行0、2、4、8、16 // 32、64、128分频// //// 程序说明:// 对外部时钟进行分频得到Sysclk,然后经过P1.0的独立波特率// 时钟输出功能Sysclk/2输出时钟频率//**************************************************************************** //#include <STC12C5A60S2.h>#include <intrins.h>#define Bus_clk 12 //若要修改系统时钟直接在此处修改//12 为 12M 的sysclk//6 为 6M 的sysclk//3 为 3M 的sysclk//1500 为 1.5M 的sysclk//750 为 750kHz 的sysclk//375 为 375kHz 的sysclk//187500 为 187.5kHz 的sysclk//93750 为 93.75kHz 的sysclk//*********************************************//// 系统时钟初始化 ////*********************************************//void Sysclk_init(void){WAKE_CLKO = 0x04; //配置P1.0口为频率输出AUXR = 0x14; //允许波特率时钟工作//工作模式为1TBRT = 0xff;#if( Bus_clk == 12 )CLK_DIV = 0x00;#elif( Bus_clk == 6 )CLK_DIV = 0x01;#elif( Bus_clk == 3 )CLK_DIV = 0x02;#elif( Bus_clk == 1500 )CLK_DIV = 0x03;#elif( Bus_clk == 750 )CLK_DIV = 0x04;#elif( Bus_clk == 375 )CLK_DIV = 0x05;#elif( Bus_clk == 187500 )CLK_DIV = 0x06;#elif( Bus_clk == 93750 )CLK_DIV = 0x07;#endif}//**********************************************//// 主程序////**********************************************//void main(){Sysclk_init();while(1);}//**************************************************************************** //// STC12C5A60S2系统省电模块////// 说明: STC12C5A60S2单片机有三种省电模式以降低功耗.空闲模式,低速模式// 掉电模式////// 涉及寄存器:PCON(电源控制寄存器)// Bit0 - IDL 控制单片机进入IDLE空闲模式// Bit1 - PD 控制单片机进入掉电模式// //// 程序说明:程序实现让单片机先工作一阵子(通过P0^3指示灯显示)// 然后进入掉电状态,利用外部中断0口来唤醒单片机工作// 唤醒后单片机将通过P0^0-3口的灯闪烁显示开始工作////************************************************************************** **//#include <STC12C5A60S2.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intuchar Power_Down_Flag = 0; //进入掉电状态标志sbit Chip_Start_LED = P0^0; //单片机开始工作指示灯sbit Power_Down_LED_INT0 = P0^1; //INT0口掉电唤醒指示灯sbit N_Power_Down_LED_INT0 = P0^2; //INT0口没有唤醒指示灯sbit Normal_Work_LED = P0^3; //正常工作指示灯sbit Power_Down_Wakeup_INT0= P3^2; //外中断唤醒输入口void Delay_ms( uint time );void Normal_work(void);void Intp_init(void);void After_Powr_Down(void);//***********************************//// 软件延时 ////***********************************//void Delay_ms( uint time ){uint t; //延时时间 = (time*1003+16)us while(time--){for( t = 0; t < 82; t++ );}}//***********************************//// 正常工作指示//***********************************//void Normal_work(void){Normal_Work_LED = 1;Delay_ms(500);Normal_Work_LED = 0;Delay_ms(500);}void After_Power_Down(void){uchar i ;for( i = 0; i < 100; i++ ){P0 = 0x0f;Delay_ms(500);P0 = 0x00;Delay_ms(500);}}//***********************************//// 中断初始化 ////***********************************//void Intp_init(void){IT0 = 0; //外部中断源0为低电平触发EX0 = 1; //允许外部中断EA = 1; //开总中断}//***********************************//// 主程序 ////***********************************//void main(){uchar j = 0;uchar wakeup_counter = 0; //记录掉电次数P0 = 0x00;Chip_Start_LED = 1; //单片机开始工作Intp_init(); //外中断0初始化while(1){P2 = wakeup_counter;wakeup_counter++;for( j = 0; j < 250; j++ ){Normal_work(); //系统正常工作指示}Power_Down_Flag = 1; //系统开始进入掉电状态PCON = 0x02;_nop_();_nop_();_nop_();_nop_();After_Power_Down(); //掉电唤醒后}}//**********************************//// 中断服务//**********************************//void INT0_Service(void) interrupt 0{if( Power_Down_Flag ) //掉电唤醒状态指示 {Power_Down_Flag = 0;Power_Down_LED_INT0 = 1;while( Power_Down_Wakeup_INT0 == 0 ){_nop_(); //等待高电平}Power_Down_LED_INT0 = 0;}else //未掉电状态{N_Power_Down_LED_INT0 = 1; //不是掉电唤醒指示while( Power_Down_Wakeup_INT0 == 0 ){_nop_();}N_Power_Down_LED_INT0 = 0;}}//**************************************************************************** //// STC12C5A60S2 A/D转换模块////// 说明: STC12C5A60S2单片机有8路10位高速AD转换器,P1^0-P1^7//// 涉及寄存器:P1ASF(模拟功能控制寄存器)、ADC_CONTR(ADC控制寄存器)// ADC_RES、ADC_RESL(转换结果寄存器)//// 注意: 1、初次打开内部A/D模拟电源需适当延时等内部模拟电源稳定后,再启动A/D转换// 启动A/D后,在转换结束前不改变任何I/O口的状态,有利于高精度A/D 转换// 若能将定时器/串行/中断系统关闭更好。

单片机的温度采集系统 源代码

单片机的温度采集系统 源代码
DS=1;i++;i++;
dat=DS;
i=8;while(i>0)i--;
return(dat);
}
void tmpwritebyte(uchar dat) //写一个字节到DS18B20里
{
uint i;uchar j;bit testb;
for(j=1;j<=8;j++)
temp=tt*10+0.5; //放大十倍,将小数点后第一位转换为可显示数字,再四舍五入
return temp;
}
uchar tmpread(void) //读一个字节
{
uchar i,j,dat;
dat=0;
for(i=1;i<=8;i++)
{
j=tmpreadbit();
#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit DS=P3^3; //定义DS18B20接口
int temp; //全局温度变量
{
dsreset(); //初始化DS18B20
tmpwritebyte(0xcc); //跳过序列号命令
tmpwritebyte(0x44); //发送温度转换命令
}
int tmp() //获得温度
{
float tt;uchar a,b;
dsreset();
{
P2=0; //LED段选,共阴极 送1点亮某段

52单片机源程序C语言版

52单片机源程序C语言版

IT0=0; EX0=1; wela=1; P0=0x00; wela=0; while(1) {
for(num=0;num<16;num++) {
dula=1; P0=table[num]; dula=0; delay(200); } } }
{ for(a=100;a>0;a--) for(b=225;b>0;b--);
} void main() {
k=0xfe; while(1) {
delay10ms();
beep=0; delay10ms(); beep=1; j=_crol_(k,1); k=j; P1=j; } } 五、数码管试验 #include<reg52.h> sbit dula=P2^6; sbit wela=P2^7; unsigned char num; unsigned code table[]= {0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71}; void delay(unsigned int y) { unsigned int a,b; for(a=y;a>0;a--) for(b=0;b<500;b++); } void main() { EA=1;
//广告灯向左移动移动函数
{
a=temp<<count;
b=temp>>(8-count);
P1=a|b; }
main() {
count=0; //初始华参数设置 temp=0xfe; P1=0xff; P1=temp; while(1) //永远循环,扫描判断按键是否按下 {

51单片机C语言程序设计源代码

51单片机C语言程序设计源代码

新概念51单片机C语言教程----入门、提高、开发、拓展全攻略郭天祥编著电子工业出版社例2.2.1编写程序,点亮第一个发光二极管(part2_1.c P27)#include <reg52.h> //52系列单片机头文件sbit led1=P1^0; //声明单片机P1口的第一位void main() //主函数{led1=0; /*点亮第一个发光二极管*/}例2.2.2编写程序,点亮P1口的若干二极管(part2_2.c P39)#include <reg52.h> //52系列单片机头文件void main() //主函数{P1=0xaa;//while(1);}例2.5.1利用for语句延时特性,编写第一个发光二极管以间隔1S亮灭闪动的程序(part2_3.c P42)#include <reg52.h> //52系列单片机头文件#define uint unsigned int //宏定义sbit led1=P1^0; //声明单片机P1口的第一位uint i,j;void main() //主函数{while(1) //大循环{led1=0; /*点亮第一个发光二极管*/for(i=1000;i>0;i--) //延时for(j=110;j>0;j--);led1=1; /*关闭第一个发光二极管*/for(i=1000;i>0;i--) //延时for(j=110;j>0;j--);}}- 2 - 例2.6.1编写程序使第一个发光二极管以间隔500ms亮灭闪动。

(part2_4.c P48)#include <reg52.h> //52系列单片机头文件#define uint unsigned int //宏定义sbit led1=P1^0; //声明单片机P1口的第一位void delay1s(); //声明子函数void main() //主函数{while(1) //大循环{led1=0; /*点亮第一个发光二极管*/delay1s(); //调用延时子函数led1=1; /*关闭第一个发光二极管*/delay1s(); //调用延时子函数}}void delay1s() //子函数体{uint i,j;for(i=500;i>0;i--)for(j=110;j>0;j--);}例2.7.1编写程序使第一个二极管以亮200ms、灭800ms的方式闪动。

单片机程序源代码

单片机程序源代码

第二章任务一:闪烁广告灯的设计利用89c51单片机的端口控制两个LED(D0和D1),编写程序,实现两个LED互闪。

#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit LED1=P0^0;sbit LED2=P0^1;void delayms(uint ms){uint i;while(ms--){for(i=0;i<120;i++);}}void main(){while(1){LED1=0;LED2=1;delayms(500);LED1=1;LED2=0;delayms(500);}}任务二:流水广告灯的设计利用89c51单片机的端口控制8个LED(D0~D7)循环点亮,刚开始时D0点亮,延时片刻后,接着D1点亮,然后依次点亮D2->D3->D4->D5 ->D6->D7 ,然后再点亮D7->D6->D5->D4 ->D3->D2->D1->D0,重复循环。

#include<reg52.h>#include <intrins.h>#define uint unsigned int#define uchar unsigned charuint i;uchar temp;uint a[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};void delayms(uint ms){while(ms--){ uint j;for(j=0;j<120;j++);}}void main(){while(1){P0=0xfe;while(P0!=0x7f){//P1=temp;//delayms(500);P0=_crol_(P0,1);delayms(250);}temp=0x7f;while(P0!=0xfe){P0=temp;delayms(500);temp=_cror_(temp,1);}}}任务三:拉幕式与闭幕式广告灯的设计利用89c51单片机的P0端口实现8个LED D0~D7的拉幕式与闭幕式广告灯设计。

单片机编程全集(含源代码)

单片机编程全集(含源代码)

单片机编程全集(含源代码)单片机编程全集(含源代码)引言:单片机编程是一门重要的技术,它在各个行业中都有广泛的应用。

本文将介绍单片机编程所需的基础知识、常用的编程语言和相关的实例代码,以及如何进行单片机的调试和测试。

一、单片机编程基础知识1.1 单片机概述单片机是一种集成电路,它集成了中央处理器、存储器和输入输出设备等功能单元。

它具有体积小、功耗低、成本低等优点,适用于各种嵌入式系统中。

1.2 单片机体系结构单片机的体系结构包括CPU、存储器、输入输出端口、计时/计数器等模块。

理解单片机的体系结构对于编程非常重要。

1.3 常用的单片机常见的单片机有AT89S52、STM32F103C8T6等,它们具有不同的性能和功能特点。

选择适合自己项目需求的单片机是编程的第一步。

二、单片机编程语言2.1 汇编语言汇编语言是一种低级语言,直接操作单片机的寄存器和内存。

虽然难以学习和理解,但它可以精确控制硬件。

2.2 C语言C语言是一种高级语言,易于学习和使用,可以编写出高效的代码。

许多单片机开发板都支持C语言编程,方便开发者进行开发。

2.3 基本编程指令无论是汇编语言还是C语言,都有一些基本的编程指令,如赋值、条件判断、循环等。

掌握这些指令对于编程非常关键。

三、单片机编程实例3.1 LED闪烁通过编程控制单片机的GPIO口,可以实现LED灯的闪烁效果。

代码如下:```c#include <reg52.h>void Delay(unsigned int t){while(t--);}void main()while(1){P1=0xFF; // 点亮LED灯Delay(60000);P1=0x00; // 关闭LED灯Delay(60000);}}```3.2 温度检测通过连接温度传感器到单片机的模拟输入引脚,可以实现对环境温度的检测。

代码如下:```c#include <reg52.h>sbit AD = P2^0; // 温度传感器连接的引脚void Delay(unsigned int t){while(t--);void main(){unsigned int temp;while(1){temp = AD; // 读取温度传感器的值if(temp > 50){P1=0xFF; // 温度超过50度时点亮LED灯 }else{P1=0x00; // 温度低于50度时关闭LED灯 }Delay(60000);}}```四、单片机的调试与测试4.1 调试工具常用的单片机调试工具有Keil、IAR等,它们提供了仿真功能,可以在计算机上模拟单片机的运行。

51单片机智能小车PWM调速前进程序源代码、电路原理图和器件表

51单片机智能小车PWM调速前进程序源代码、电路原理图和器件表

51单片机智能小车PWM调速前进程序源代码、电路原理图、电路器件表从控制电路角度划分,智能小车电路板分为核心板和驱动板。

核心板上的处理器的芯片型号是:STC15W4K56S4,这是一款51单片机。

驱动板上有电源电路、电机驱动电路以及一些功能模块接口。

智能小车前进只要控制智能小车四个轮子向前转动就可以了。

智能小车四个轮子由四个直流减速电机驱动。

直流减速电机驱动芯片采用L293D,一片电机驱动芯片L293D可以驱动两个直流减速电机,智能小车用到4个直流减速电机,需要用到两片L293D电机驱动芯片。

但有时候我们需要控制智能小车的速度,不希望智能小车全速前进。

比如在“智能小车循迹实验”中,如果智能小车速度过快,来不及反应做出方向的调整,智能小车会很容易跑离轨迹,这样就需要调整控制智能小车的速度了。

那么怎么样实现智能小车前进速度的调节呢?调节智能小车的速度,实际上是调节电机的运转速度,PWM调速是目前电机的主流调速方式。

智能小车采用脉宽调制(PWM)的办法来控制电机的转速,从而控制智能小车的速度。

在此种情况下,电池电源并非连续地向直流电机供电,而是在一个特定的频率下为直流电机提供电能。

不同占空比的方波信号,调节对直流电机的通断电,能起到对直流电机调速作用。

这是因为电机实际上是一个大电感,它有阻碍输入电流和电压突变的能力,因此脉冲输入信号被平均分配到作用时间上。

这样,改变L293D使能端EN1和EN2上输入方波的占空比就能改变加在电机两端的电压大小,从而改变了直流电机转速。

智能小车PWM调速前进程序如下:首先,定义了2个变量,这2个变量用于设置智能小车的速度。

unsigned char pwmval_left_init=6; //调节此值可以调节小车的速度。

unsigned char pwmval_right_init=6; //调节此值可以调节小车的速度。

通过以下函数初始化定时器0,每1毫秒中断一次。

void Timer0_Init(void) //定时器0初始化{TMOD=0x01;TH0=0xf8;TL0=0xcd;TR0=1;ET0=1;EA=1;}下面我们看定时器0的中断处理函数。

基于51单片机的DHT11温湿度监测+液晶LCD1602显示程序源代码

基于51单片机的DHT11温湿度监测+液晶LCD1602显示程序源代码

基于51单片机的DHT11温湿度监测+液晶LCD1602显示程序源代码/***************DHT11温湿度监测+液晶LCD1602显示程序源代码******************单片机型号:STC15W4K56S4,内部晶振:22.1184M。

功能:DHT11温湿度监测+液晶LCD1602显示。

操作说明:通过温湿度传感器DHT11监测温湿度数值,并将温湿度数值显示在液晶LCD1602上。

**************************************************************************/#include "stc15.h" //包含头文件stc15.h#include <intrins.h> //包含头文件intrins.h#define Busy 0x80 //LCD忙sbit LCD_D0 = P0^0; //LCD_D0对应P0.0sbit LCD_D1 = P0^1; //LCD_D1对应P0.1sbit LCD_D2 = P0^2; //LCD_D2对应P0.2sbit LCD_D3 = P0^3; //LCD_D3对应P0.3sbit LCD_D4 = P0^4; //LCD_D4对应P0.4sbit LCD_D5 = P0^5; //LCD_D5对应P0.5sbit LCD_D6 = P0^6; //LCD_D6对应P0.6sbit LCD_D7 = P0^7; //LCD_D7对应P0.7sbit LCD_RS = P1^0; //LCD_RS对应P1.0sbit LCD_RW = P1^1; //LCD_RW对应P1.1sbit LCD_EN = P3^4; //LCD_EN对应P3.4sbit DHT11_PIN = P4^0; //DHT11管脚对应P4.0void delay(unsigned int t); //delay延时函数void delay_us(unsigned int t); //delay_us延时函数void delay_ms(unsigned int t); //delay_ms延时函数void Delay5Ms(void); //5Ms延时函数void GPIO_1602_Configuration(void); //LCD1602液晶IO口初始化void WriteDataLCD(unsigned char WDLCD); //LCD写数据函数void WriteCommandLCD(unsigned char WCLCD,BuysC); //LCD写命令函数unsigned char ReadDataLCD(void); //LCD读数据函数unsigned char ReadStatusLCD(void); //LCD读状态函数void LCDInit(void); //LCD初始化void DisplayOneChar(unsigned char X,unsigned char Y,unsigned char DData);//LCD显示一个字符void DisplayListChar(unsigned char X,unsigned char Y,unsigned char code *DData); //LCD显示一个字符串void DHT11_Init(void); //初始化DHT11void DHT11_Delay(unsigned int j); //延时函数,用于DHT11 void DHT11_Delay_10us(void); //延时函数,用于DHT11 void COM(void);void RH(unsigned char *temp,unsigned char *humi);void DHT11_Display(void);unsigned char code welcome[] = {"DHT 11"}; //LCD显示内容DHT 11 unsigned char code Dht11[] = {"T: H: "}; //LCD显示内容T: H: unsigned char code Space[] = {" "};//LCD显示内容空白unsigned char U8FLAG,k;unsigned char U8count,U8temp;unsigned char U8T_data_H_temp,U8T_data_L_temp;unsigned char U8RH_data_H_temp,U8RH_data_L_temp;unsigned char U8checkdata_temp;unsigned char U8comdata;unsigned char temperature;unsigned char humidity;unsigned char disbuff_T[4]={0,0,0,0};unsigned char disbuff_H[4]={0,0,0,0};void delay(unsigned int t) //delay延时函数{while(t--);}void delay_us(unsigned int t) //delay_us延时函数{unsigned char i;while(t--){i = 3;while(i--) delay(1);}}void delay_ms(unsigned int t) //delay_ms延时函数{while(t--){delay_us(t);}}void Delay5Ms(void) //5ms延时函数{unsigned int TempCyc = 3552;while(TempCyc--);}void GPIO_1602_Configuration(void) //LCD1602液晶IO口初始化{P0M1 = P3M1&0x00;P0M0 = P3M0&0x00;P1M1 = P3M1&0xfc;P1M0 = P3M0&0xfc;P3M1 = P4M1&0xef;P3M0 = P4M0&0xef;}unsigned char ReadStatusLCD(void) //测试LCD忙碌状态{LCD_D7 = 1; //LCD的D7置1LCD_RS = 0; //LCD管脚RS设置成低电平LCD_RW = 1; //LCD管脚RW设置成高电平LCD_EN = 0; //LCD管脚E设置成低电平LCD_EN = 0; //LCD管脚E设置成低电平LCD_EN = 1; //LCD管脚E设置成高电平while(LCD_D7); //检测忙信号return(Busy); //表示当前忙}void WriteCommandLCD(unsigned char WCLCD,BuysC) //BuysC为0时忽略忙检测{if(BuysC) ReadStatusLCD(); //根据需要检测忙LCD_EN = 0; //LCD管脚E设置成低电平_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时LCD_RS = 0; //LCD管脚RS设置成低电平LCD_RW = 0; //LCD管脚RW设置成低电平_nop_(); //空操作,延时_nop_(); //空操作,延时P0 = WCLCD; //将数据送入P0口,即写入指令或地址 _nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时LCD_EN = 1; //E置高电平_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时LCD_EN = 0;//当E由高电平跳变成低电平时,液晶模块开始执行命令}void WriteDataLCD(unsigned char WDLCD) //LCD写数据函数{ReadStatusLCD(); //读取LCD状态LCD_EN = 0; //LCD管脚E设置成低电平_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时LCD_RS = 1; //LCD管脚RS设置成高电平LCD_RW = 0; //LCD管脚RW设置成低电平P0 = WDLCD; //将数据送入P0口_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时LCD_EN = 1; //E置高电平_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时_nop_(); //空操作,延时LCD_EN = 0;//当E由高电平跳变成低电平时,液晶模块开始执行命令}void LCDInit(void) //LCD初始化{WriteCommandLCD(0x38,0); //三次显示模式设置,不检测忙信号Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,0);Delay5Ms();WriteCommandLCD(0x38,0);WriteCommandLCD(0x08,1); //关闭显示WriteCommandLCD(0x01,1); //显示清屏WriteCommandLCD(0x06,1); //显示光标移动设置WriteCommandLCD(0x0C,1); //显示开及光标设置}void DisplayOneChar(unsigned char X, unsigned char Y, unsigned char DData){Y &= 0x1;X &= 0xF; //限制X不能大于15,Y不能大于1if (Y) X |= 0x40; //当要显示第二行时地址码+0x40;X |= 0x80; //算出指令码WriteCommandLCD(X,0); //这里不检测忙信号,发送地址码WriteDataLCD(DData); //发送数据}void DisplayListChar(unsigned char X, unsigned char Y, unsigned char code *DData) {unsigned char ListLength;ListLength = 0;Y &= 0x1;X &= 0xF; //限制X不能大于15,Y不能大于1while (DData[ListLength]>=0x20) //若到达字串尾则退出{if (X <= 0xF) //X坐标应小于0xF{DisplayOneChar(X, Y, DData[ListLength]);//显示单个字符ListLength++;X++;}}}void DHT11_Init(void) //初始化DHT11 {P4M1 = P4M1&0xfe;P4M0 = P4M0&0xfe;}void DHT11_Delay(unsigned int j){unsigned char i;for(;j>0;j--){for(i=0;i<250;i++);}}void DHT11_Delay_10us(void){unsigned char i;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;i--;}void COM(void){unsigned char i;for(i=0;i<8;i++){U8FLAG=2;while((!DHT11_PIN)&&U8FLAG++);DHT11_Delay_10us();DHT11_Delay_10us();DHT11_Delay_10us();U8temp=0;if(DHT11_PIN)U8temp=1;U8FLAG=2;while((DHT11_PIN)&&U8FLAG++); //超时则跳出for循环if(U8FLAG==1)break;//判断数据位是0还是1,如果高电平高过预定0高电平值则数据位为 1U8comdata<<=1;U8comdata|=U8temp;}}void RH(unsigned char *temp,unsigned char *humi){DHT11_PIN = 0;DHT11_Delay(180);DHT11_PIN = 1; //总线由上拉电阻拉高主机延时20us DHT11_Delay_10us();DHT11_Delay_10us();DHT11_Delay_10us();DHT11_Delay_10us(); //主机设为输入判断从机响应信号DHT11_PIN = 1;//判断从机是否有低电平响应信号如不响应则跳出,响应则向下运行if(!DHT11_PIN){U8FLAG=2;//判断从机是否发出 80us 的低电平响应信号是否结束while((!DHT11_PIN)&&U8FLAG++);U8FLAG=2;//判断从机是否发出 80us 的高电平,如发出则进入数据接收状态while((DHT11_PIN)&&U8FLAG++); //数据接收状态COM();U8RH_data_H_temp=U8comdata;COM();U8RH_data_L_temp=U8comdata;COM();U8T_data_H_temp=U8comdata;COM();U8T_data_L_temp=U8comdata;COM();U8checkdata_temp=U8comdata;DHT11_PIN=1; //数据校验U8temp=(U8T_data_H_temp+U8T_data_L_temp+U8RH_data_H_temp+U8RH_data_L_temp); if(U8temp==U8checkdata_temp){*temp = U8T_data_H_temp;*humi = U8RH_data_H_temp;}}}void DHT11_Display(void){RH(&temperature,&humidity);disbuff_T[2]=temperature/100+0x30;disbuff_T[1]=temperature/10%10+0x30;disbuff_T[0]=temperature%10+0x30;disbuff_H[2]=humidity/100+0x30;disbuff_H[1]=humidity/10%10+0x30;disbuff_H[0]=humidity%10+0x30;DisplayOneChar(2,1,disbuff_T[2]);delay_ms(10); //延时DisplayOneChar(3,1,disbuff_T[1]);delay_ms(10); //延时DisplayOneChar(4,1,disbuff_T[0]);delay_ms(10); //延时DisplayOneChar(8,1,disbuff_H[2]);delay_ms(10); //延时DisplayOneChar(9,1,disbuff_H[1]);delay_ms(10); //延时DisplayOneChar(10,1,disbuff_H[0]);delay_ms(10); //延时}void main(void){GPIO_1602_Configuration(); //LCD1602液晶IO口初始化delay_ms(10); //延时LCDInit(); //LCD1602初始化delay_ms(10); //延时DHT11_Init(); //初始化DHT11DisplayListChar(5,0,welcome); //LCD1602显示Hello My Friends delay_ms(10); //延时while(1){DisplayListChar(0,1,Space); //LCD1602显示P: K1delay_ms(10); //延时DisplayListChar(0,1,Dht11); //LCD1602显示delay_ms(10); //延时DHT11_Display();delay_ms(200); //延时}}程序源代码是编译通过的DHT11温湿度监测模块接口电路图该程序的实际运行效果。

stc单片机hhc595源代码

stc单片机hhc595源代码

stc单片机hhc595源代码摘要:I.简介- 介绍STC单片机和HHc595- 示例代码目的II.硬件连接- STC单片机与HHc595的连接- LED灯的连接III.程序设计- 初始化代码- 控制LED灯闪烁的代码IV.测试与总结- 测试过程- 总结正文:I.简介STC单片机是一款基于Flash存储器的单片机,具有高性能、低功耗、多功能、易扩展等特点。

HHc595是一款8位串行输入、并行输出的移位寄存器,可扩展微控制器的I/O口。

本示例代码将展示如何使用STC单片机控制一个LED灯的闪烁。

II.硬件连接1.将STC单片机与HHc595相连接。

2.将LED灯的正极连接到HHc595的数据输出(DOUT),负极连接到地(GND)。

III.程序设计1.初始化代码```c#include <reg52.h>#include <intrins.h>sbit led = P2^0; // 定义LED灯连接的P2.0引脚void delay(unsigned int ms) // 延时函数{unsigned int i, j;for (i = ms; i > 0; i--)for (j = 110; j > 0; j--);}void main(){P2 = 0xfe; // 初始化P2口,全部输出低电平while (1){led = 0; // 点亮LED灯delay(500); // 延时500msled = 1; // 熄灭LED灯delay(500); // 延时500ms}}```2.控制LED灯闪烁的代码在主函数中,我们使用一个循环来控制LED灯的闪烁。

首先,点亮LED 灯,然后延时500ms,接着熄灭LED灯,最后再延时500ms。

这样,LED灯就会以每秒1Hz的频率闪烁。

IV.测试与总结将编写好的程序烧写到STC单片机后,观察LED灯是否按照预期的方式进行闪烁。

单片机编程的四个基本过程

单片机编程的四个基本过程

单片机编程的四个基本过程单片机编程,是指针对单片机进行程序设计和编写,使其能够按照一定的指令和流程工作,从而完成特定的任务或功能。

单片机编程的过程可以分为四个基本步骤,即:程序设计、源代码编写、代码调试和烧写下载。

下面将分别介绍这四个过程的具体内容。

一、程序设计程序设计是单片机编程的第一步,它是指需要将所需的功能或任务转化为一组机器指令,使得单片机能够理解并执行这些指令。

在程序设计时,需要充分了解单片机的硬件特性和软件功能,结合所需的任务或功能,从而确定程序的设计方案和任务要求。

程序设计阶段的任务包括:1、功能需求分析:对所需实现的功能进行详细的分析和定义,明确功能的输入和输出要求。

2、编程语言选择:选择适合单片机的编程语言,如汇编语言、C语言等。

3、程序架构设计:根据功能需求和编程语言,设计出合理的程序框架和算法流程。

二、源代码编写源代码编写是单片机编程的第二步,如同外交领域的拟定草案一样,程序员必须将前面制定的程序设计方案转化为实际可用的计算机程序。

在源代码编写阶段,需要按照设计方案,利用所选的编程语言,编写出相应的源代码。

源代码编写阶段的任务包括:1、语言语法:根据选定的编程语言语法规则,编写程序源代码。

2、程序注释:注释的编写是编写源代码的重要环节之一,它用于描述程序设计的原理、算法和对程序中某一行或块的功能描述,方便其他程序员或自己查看代码时快速了解程序。

3、代码风格与规范:在源代码编写的过程中,需要遵守一定的代码风格和规范,使得代码易于维护和阅读。

三、代码调试代码调试是单片机编程的第三步,它是指通过调试工具,在单片机上运行程序,并观察程序的运行结果,进行调试或优化代码。

在代码调试阶段,需要将编写好的源代码下载到单片机中,通过调试工具对程序进行调试和测试,找出程序中出现的错误或问题,并进行修复或调整。

代码调试阶段的任务包括:1、单步执行:通过单步执行功能,一步一步对程序进行调试,观察程序运行的结果,找出程序中的错误。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
0X99,0X92,0X82,0XF8,
0X80,0X90};
uint key=0;
void int_int()
{
EA=1;
IT0=1;
EX0=1;
}
void count_num() interrupt 0
{
if(key==9)key=0;
else key++;
}
void main()
{
int_int();
void delayms(uint ms)
{
uint i;
while(ms--)
{
for(i=0;i<120;++);
}
}
void main()
{
while(1)
{
LED1=0;
LED2=1;
delayms(500);
LED1=1;
LED2=0;
delayms(500);
}
}
任务二:流水广告灯的设计
for(j=0;j<2;j++)
{
P0=xx[j];
delayms(500);
}
for(i=0;i<2;i++)
for(j=0;j<2;j++)
{
P0=yy[j] ;
delayms(500);
}
for(i=0;i<3;i++)
for(j=0;j<2;j++)
{
P0=zz[j] ;
delayms(500);
{
case 0xe0:num=5;break;
case 0xd0:num=6;break;
case 0xb0:num=7;break;
case 0x70:num=8;
}
}
if(temp==0x0b)
{
P2=0xf0;
temp=P2;
temp&=0xf0;
switch(temp)
{
case 0xe0:num=9;break;
闭幕式:开始D0~D7全亮,延时片刻后首先D0和D7灭,其次是D1和D6灭,再是D2和D5灭,最后是D3和D4灭。
#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char
uchar code table[]={0xe7,0xc3,0x81,0x00};
if(temp!=0x0f)
keyscan();
display(num);
}
}
(2)
#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit LED1=P2^0;
sbit LED2=P2^1;
uchar num;
#define uint unsigned int
#include<intrins.h>
void delayms(uint ms)
{
uint i;
while(ms--)
{
for(i=0;i<110;i++);
}
}
void main()
{
uint i,j,xx[2]={0xaa,0xff},yy[2]={0xf0,0x0f},zz[2]={0xb6,0xff};
利用89c51单片机的端口控制8个LED(D0~D7)循环点亮,刚开始时D0点亮,延时片刻后,接着D1点亮,然后依次点亮D2->D3->D4->D5 ->D6->D7,然后再点亮D7->D6->D5->D4 ->D3->D2->D1->D0,重复循环。
#include<reg52.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
uint i;
uchar temp;
uint a[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
void delayms(uint ms)
{
while(ms--)
uchar b[8]={0x08,0x07,0x02,0x0a,0x0f,0x06,0x03,0x05},j;
uint i;
while(1)
{ j=0x01;
for(i=0;i<8;i++)
{
P2=j;
P0=a[b[i]];
j=_crol_(j,1);
delay(3);
}
}
}
任务七:查询式按键设计
将8个按键从1~8进行编号,如果其中一个键被按下,则在LED数码管上显示相应的键值。
}
}
}
任务五:单个LED数码管显示设计
使用89c51的P0口作为输出口,外接LED数码管,编写程序,使数码管循环显示从0~9的加1计数。
#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char
uchar table[10]={ 0XC0,0XF9,0XA4,0XB0,
uint num=0;
void delay(uint x)
{
uchar i,j;
for(i=x;i>0;i--)
for(j=120;j>0;j--);
}
keyscan()
{ uint temp;
temp=P2;
temp&=0x0f;
if(temp==0x0e)
{
P2=0xf0;
temp=P2;
temp&=0xf0;
void delay(uint x)
{
uint i,j;
for(i=x;i>0;i--)
for(j=120;j>0;j--);
}
void main()
{
uint i;
while(1)
{
P1=0xff;
delay(500);
for(i=0;i<4;i++)
{
P1=table[i];
delay(500);
}
for(i=3;i>0;i--)
{
P1=table[i-1];
delay(500);
}
}
}
任务四:复杂广告灯的设计
利用89c51单片机的端口实现8个LED(D0~D7)复杂广告灯的控制,要求显示规律为:正向流水->反向流水->隔灯闪烁3次->高四盏、低四盏闪烁2次->隔两盏闪烁3次,再重复循环。
#include<reg52.h>
uchar code LED_code[]=
{
0xc0,0xf9,0xa4,0xb0,
0x99,0x92,0x82,0xf8,
0x80,0x90,0x88,0x83,
0xc6,0xa1,0x86,0x8e
};//数码管字形码编码
void delay(uint x)
{
uchar i,j;
for(i=x;i>0;i--)
unsigned char aa;
while(1)
{
aa=0xfe;
for(i=0;i<7;i++)
{
P0=aa;
aa=_crol_(aa,1);
delayms(500);
}
for(i=0;i<8;i++)
{
P0=aa;
aa=_cror_(aa,1);
delayms(500);
}
for(i=0;i<3;i++)
#define uchar unsigned char
delay(ms)
{
while(ms--)
{ int i;
for(i=0;i<110;i++);
}
}
main()
{
uchar a[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};
第二章
任务一:闪烁广告灯的设计
利用89c51单片机的端口控制两个LED(D0和D1),编写程序,实现两个LED互闪。
#include<reg52.h>
#define uint unsigned int
#define uchar unsigned char
sbitLED1=P0^0;
sbit LED2=P0^1;
case 0xb0:num=15;break;
case 0x70:num=16;
}
}
return num;
}
void display(uint num)
{if(num==0)
P0=0xbf;
P0=table[num] ;
}
main()
{
uint temp;
while(1)
{
P2=0x0f;
temp=P2;
case 0xdf:
P2=a[6]; break;
case 0xbf:
相关文档
最新文档
