换流站工程软母线跳线及引连线施工工艺标准
±800kv及以下换流站母线、跳线施工工艺导则
±800kv及以下换流站母线、跳线施工工艺导则（最新版）目录1.±800kv 及以下换流站母线、跳线施工的总体要求2.母线、跳线的制作工艺3.母线、跳线的安装工艺4.施工过程中的质量控制和安全措施5.施工后的验收和维护正文一、±800kv 及以下换流站母线、跳线施工的总体要求±800kv 及以下换流站母线、跳线施工是一项重要的电力工程，其总体要求包括以下几点：1.施工前应进行详细的施工方案设计和安全技术交底，确保施工人员熟悉施工流程和安全措施。
2.施工过程中应严格遵守国家和行业的相关法律法规和标准，确保施工质量。
3.施工过程中应注重环保，减少对环境的影响。
二、母线、跳线的制作工艺母线、跳线的制作工艺主要包括以下几个步骤：1.母线、跳线的选材：根据施工设计要求，选择符合标准的材料。
2.母线、跳线的加工：根据设计图纸，进行母线、跳线的加工。
3.母线、跳线的检验：加工完成后，进行母线、跳线的检验，确保其符合设计要求。
三、母线、跳线的安装工艺母线、跳线的安装工艺主要包括以下几个步骤：1.母线、跳线的安装：根据施工图纸，进行母线、跳线的安装。
2.母线、跳线的调试：安装完成后，进行母线、跳线的调试，确保其正常运行。
3.母线、跳线的验收：调试完成后，进行母线、跳线的验收，确保其符合施工要求。
四、施工过程中的质量控制和安全措施施工过程中的质量控制和安全措施主要包括以下几点：1.施工过程中应进行质量控制，确保施工质量。
2.施工过程中应进行安全措施，确保施工安全。
五、施工后的验收和维护施工完成后，应进行验收和维护，主要包括以下几个步骤：1.施工完成后，进行验收，确保施工质量。
换流站工程阀厅内的管母和设备引连线安装施工工艺标准
换流站工程阀厅内的管母和设备引连线安装施工工艺标准1、适用范围适用于换流站工程阀厅内的管母线和设备引连线安装。
2、典型工艺流程管母线测量下料安装引线粗略测量粗略下料☆按受力情况精确测量精确下料安装调整验收图2-19 阀厅内管母线和设备引连线安装工艺流程图3、工艺流程说明及控制要点控制要点：按受力情况精确测量。
3.1 施工准备3.1.1技术准备：按要求进行作业指导书的报审。
3.1.2机具准备：电动葫芦、升降平台等。
3.1.3材料准备：导电脂等。
3.1.4 母线焊接前，焊工必须经过考试合格。
3.2管母线测量、下料、安装3.2.1 根据设计图纸安装悬吊或支持绝缘子。
悬吊式支持绝缘子底部在同一水平面上。
同排悬吊或支持绝缘子必须保证在同一水平线。
3.2.2 测量管母线的长度3.2.2.1水平式管母线的测量,在保证工艺美观的前提下直接测量。
3.2.2.2倾斜式管母线的测量：一端固定，一端自由型管母线：如图所示，A为固定端，B为自由端，由于管母线不是柔性材料,所以直接测量倾斜长度为AB,测量时必须保证自由端设备处于自然垂直状态。
扣除两端金具长度AE+BF,在加上管母线两端露出金具的长度DE+FC即可，则实际的管母线长度为AB-（AE+BF）+DE+FC=DC图2-20 一端固定，一端自由型管母线长度示意图3.2.3管母线下料3.2.3.1管母线较短，则直接切割，切割后用砂布打磨干净，保证无毛刺和飞边。
3.2.3.2管母线较长，则采用金具连接或氩氟焊连接。
3.2.4管母线安装3.2.4.1 检查管母线无氧化膜，无毛刺和飞边。
3.2.4.2 管形母线与金具的导电接触面应除去氧化层，均匀涂上电力复合脂。
3.2.4.3 保证管母线与所有悬吊管母线的悬式支持绝缘子在同一水平面上，悬式支持绝缘子受力均匀。
3.2.4.4 所有螺栓、垫圈、销子、锁紧螺母等应齐全、可靠，按照规定的力矩值紧固。
3.3 引连线粗略测量首先考虑弧垂,用软皮尺等工具进行引连线的粗略测量,并适当放点余量后下料，下料即切断后需要对一个端头进行处理，达到无毛刺、无松股、无变形，为引连线精确测量时先固定一端作好准备。
±800kv及以下换流站母线、跳线施工工艺导则
±800kv及以下换流站母线、跳线施工工艺导则
【原创版】
目录
1.±800kv 及以下换流站母线、跳线施工工艺导则的概述
2.母线施工工艺导则
3.跳线施工工艺导则
4.施工过程中的注意事项
5.结论
正文
一、±800kv 及以下换流站母线、跳线施工工艺导则的概述
本导则是针对±800kv 及以下换流站母线、跳线施工的工艺导则，旨在规范施工过程中的各项工艺操作，保证施工质量，确保换流站的安全稳定运行。
二、母线施工工艺导则
1.母线的选材：应根据实际情况选择合适的母材，并要求母材具有优良的导电性能、机械强度和抗氧化性能。
2.母线的加工：母线应经过冷弯、校直等工艺处理，保证其形状尺寸和表面质量。
3.母线的连接：母线连接应采用可靠的连接方式，如压接、焊接等，确保连接处的电气性能和机械强度。
4.母线的安装：母线安装应严格按照设计图纸进行，保证其位置准确，安装稳固。
三、跳线施工工艺导则
1.跳线的选材：跳线应选择具有优良导电性能、机械强度和抗氧化性
能的导体材料。
2.跳线的加工：跳线应经过冷弯、校直等工艺处理，保证其形状尺寸和表面质量。
3.跳线的连接：跳线连接应采用可靠的连接方式，如压接、焊接等，确保连接处的电气性能和机械强度。
4.跳线的安装：跳线安装应严格按照设计图纸进行，保证其位置准确，安装稳固。
四、施工过程中的注意事项
1.施工过程中应严格遵守安全规程，确保施工人员的人身安全。
2.施工过程中应严格质量控制，确保施工质量。
3.施工过程中应妥善保管好施工材料和设备，防止损坏和丢失。
软母线及接地装置施工方案
软母线及接地装置施工方案一、施工前的准备工作1.根据设计文件，确定软母线及接地装置的位置和数量，并制定施工方案。
2.准备施工所需的材料和工具，包括软母线、接地装置、导线、接线端子、接地线、电缆槽等。
3.准备施工过程中所需的安全措施，包括安全帽、防护眼镜、防护手套等。
二、软母线的施工1.根据设计要求，在建筑物内部或设备上方铺设软母线。
软母线一般使用铜排或铝排制作，其截面积应满足电流容量要求。
2.在铺设软母线的区域，先清理地面或设备表面的油污和杂物。
3.根据设计要求，将软母线固定在地面或设备上，可以使用专用夹具或钢托架固定。
4.通过软母线与设备的导线进行连接，连接方式可以是螺栓连接或焊接连接，连接接头应紧固可靠、导电良好。
5.所有软母线的连接点都要进行绝缘处理，以确保软母线与设备之间的绝缘和漏电保护。
三、接地装置的施工1.根据设计要求，在建筑物内、外设置接地装置。
接地装置一般包括接地棒、接地网、接地网线等。
2.根据设计要求，确定接地装置的位置，并将接地棒插入地下深处，确保与土壤充分接触。
3.接地网的布置应满足接地电阻要求，可以采用网状布置或环形布置。
4.将接地棒和接地网用接地线连接起来，接地线的截面积应满足电流容量要求，并且连接处应紧固可靠。
5.接地装置的连接点也要进行绝缘处理，以保证接地装置的绝缘和漏电保护。
四、施工后的测试和验收1.完成软母线和接地装置的施工后，进行电阻测试。
使用专用的接地电阻测试仪，测试软母线和接地装置的接地电阻是否符合设计要求。
2.测试时要关闭其他设备的电源，以免产生干扰。
如果接地电阻不符合要求，则需要重新检查、调整和加固。
3.施工方案完成后，进行验收。
验收时，要仔细检查施工质量、接地电阻、绝缘和漏电保护等是否符合设计要求。
4.验收合格后，填写施工记录，并归档保存。
五、施工的安全措施1.施工人员必须佩戴好安全帽、防护眼镜和防护手套等个人防护装备，以防止意外伤害。
2.施工期间要注意现场的通风，防止有害气体积聚。
110kV软母线及引连线施工方案
110kV软母线及引连线施工方案一、编制依据为贯彻百年大计、质量第一”的方针，牢固树立工程创优意识，全过程、全方位落实输变电工程质量工作责任，强化质量管控措施的落实，进一步提高工程建设质量和工艺水平，编制本施工方案。
1、本项目110KV升压站建筑安装工程软母线安装施工图2、架空送电线路导线及避雷线液压施工工艺规程（SDJ226 - 87 ）3、电气装置安装工程母线装置施工及验收规范（GB50149 -2010 ）4、《电力建设工程质量监督检查典型大纲（送变电部分）》（电建质监[25]5号）5、《国家电网公司电力安全工作规程（变电部分）》（国家电网安监[29]66号）6、《国家电网公司十八项电网重大反事故措施（试行）》（国家电网生技[25]40号）7、国家电网公司输变电工程施工工艺示范手册：变电工程分册（电气部分）8、《国家电网输变电工程达标投产考核办法》（国家电网基建[2011]14号）9、《国家电网公司输变电优质工程评选办法》（国家电网基建[2011]14号）二、工程概况110kV引连线工作量:出线间隔:LGJ-630/551组三、作业需用的机具四、参加作业人员班长：安全负责人：技术负责人：测量负责人：起重指挥人：起重工：作业人员：压接工1人，技工2人，普工4人分项负责人应具有一定文化水平，能看懂图纸，领会设计意图，具有一定的施工经验，施工人员都要持证上岗（特别是起重工，高空人员，吊车司机，测工），开工前经过技术交底。
五、作业工期计划2021年5月下旬完成软母线及跳线施工，引连线施工应紧随设备安装之后。
六、作业前应做的准备1、施工前应具备的条件（1）配电装置构、梁、柱施工全部结束，同时基础构架达到允许安装的强度，符合设计要求。
（2）构架用的钢结构的镀锌层无黄锈、锌瘤、毛刺、漏锌。
上部走道板、栏杆、平台应齐全、坚固且便于施工。
（3）构架行、列轴线坐标符合设计要求，钢梁母线悬挂点标高符合设计要求。
电气软母线施工标准化施工要点

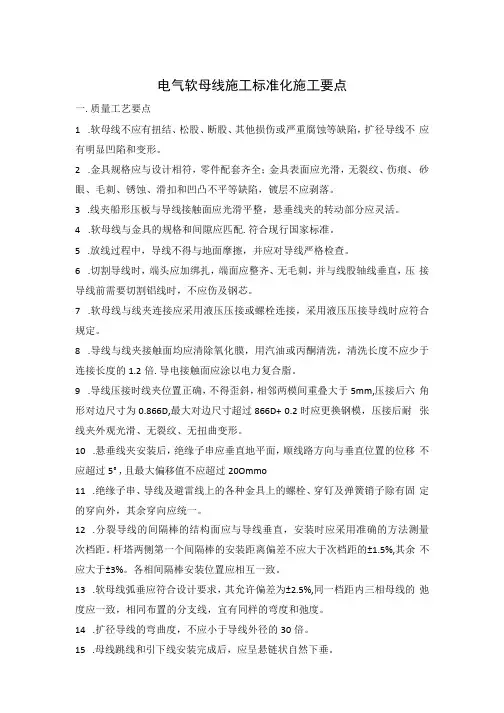

电气软母线施工标准化施工要点一.质量工艺要点1.软母线不应有扭结、松股、断股、其他损伤或严重腐蚀等缺陷，扩径导线不应有明显凹陷和变形。
2.金具规格应与设计相符，零件配套齐全；金具表面应光滑，无裂纹、伤痕、砂眼、毛刺、锈蚀、滑扣和凹凸不平等缺陷，镀层不应剥落。
3.线夹船形压板与导线接触面应光滑平整，悬垂线夹的转动部分应灵活。
4.软母线与金具的规格和间隙应匹配.符合现行国家标准。
5.放线过程中，导线不得与地面摩擦，并应对导线严格检查。
6.切割导线时，端头应加绑扎，端面应整齐、无毛刺，并与线股轴线垂直，压接导线前需要切割铝线时，不应伤及钢芯。
7.软母线与线夹连接应采用液压压接或螺栓连接，采用液压压接导线时应符合规定。
8.导线与线夹接触面均应清除氧化膜，用汽油或丙酮清洗，清洗长度不应少于连接长度的1.2倍.导电接触面应涂以电力复合脂。
9.导线压接时线夹位置正确，不得歪斜，相邻两模间重叠大于5mm,压接后六角形对边尺寸为0.866D,最大对边尺寸超过866D+ 0.2时应更换钢模，压接后耐张线夹外观光滑、无裂纹、无扭曲变形。
10.悬垂线夹安装后，绝缘子串应垂直地平面，顺线路方向与垂直位置的位移不应超过5°,且最大偏移值不应超过20Ommo11.绝缘子串、导线及避雷线上的各种金具上的螺栓、穿钉及弹簧销子除有固定的穿向外，其余穿向应统一。
12.分裂导线的间隔棒的结构面应与导线垂直，安装时应采用准确的方法测量次档距。
杆塔两侧第一个间隔棒的安装距离偏差不应大于次档距的±1.5%,其余不应大于±3%。
各相间隔棒安装位置应相互一致。
13.软母线弧垂应符合设计要求，其允许偏差为±2.5%,同一档距内三相母线的弛度应一致，相同布置的分支线，宜有同样的弯度和弛度。
14.扩径导线的弯曲度，不应小于导线外径的30倍。
15.母线跳线和引下线安装完成后，应呈悬链状自然下垂。
二.质量工艺示范图例设备除线安装跳线连接设备引下线安装母线弧垂控制合理。
变电站软母线安装施工工艺要求
变电站软母线安装施工工艺要求
1.1 适用范围
35kV及以上电压等级软母线安装。
1.2 设计要求
（1）软母线每跨弧垂应符合设计要求，三相弛度应一致，允许误差+5%~-2.5%。
（2）母线敷设原则：先高层后低层。
（3）绝缘子串组装应符合设计要求。
（4）软导线连接金具应与导线匹配，尽可能选用标准线夹；引（上/下）T型线夹宜统一成螺栓型，以便于后期安装。
引线走向自然、美观，弧度适当或按照设计要求。
（5）压接工艺按照SDJ226-1987《架空送电线路导线及避雷线液压施工工艺规程》标准执行。
1.3 施工工艺要点
（1）扩径导线与线夹压接，应用相应芯棒将扩径导线中心所压接部分空隙填满，芯棒长度必须与铝管压接长度对应。
（2）导线电气距离应符合设计要求，瓷件完好、清洁，间隔棒设置符合要求。
1.4 样板图片
设计采用螺栓型T
接线夹，安装方便
图2-1-1软母线及T接安装示例
1.5 主要引用标准
《电气装置安装工程母线装置施工及验收规范》GBJ 149-1990
《电气装置安装工程质检验及评定规程》DL/T5161.1~5161.17-2002
《架空送电线路导线及避雷线液压施工工艺规程》SDJ226-1987
《工程建设标准强制性条文》
《南方电网工程施工工艺控制规范》Q/CSG11105-2008
《广东电网公司电网建设“安全、优质、文明”样板工程标准》。
±800kv及以下换流站母线、跳线施工工艺导则
±800kv及以下换流站母线、跳线施工工艺导则摘要：一、母线、跳线施工基本要求二、施工工艺流程及操作要点三、施工质量验收与标准四、安全施工与管理措施五、施工过程中常见问题及解决方法正文：±800kv及以下换流站母线、跳线施工工艺导则为广大施工人员提供了明确的施工标准和操作规范。
本文主要从母线、跳线施工的基本要求、施工工艺流程及操作要点、施工质量验收与标准、安全施工与管理措施以及施工过程中常见问题及解决方法五个方面进行全面阐述，以期提高施工质量，确保工程安全。
一、母线、跳线施工基本要求1.施工前，应充分了解设计文件及相关技术规定，确保施工方案符合设计要求。
2.施工人员应具备相应的资质和经验，熟悉施工工艺及安全操作规程。
3.施工设备应齐全、完好，确保施工顺利进行。
二、施工工艺流程及操作要点1.施工准备：清理施工场地，确保施工环境安全、整洁。
2.母线、跳线安装：严格按照设计图纸和施工方案进行安装，确保线间距离、垂直度等参数符合规定。
3.焊接作业：焊接母线、跳线接口，要求焊接质量牢固、无焊渣、无焊缝。
4.绝缘处理：对母线、跳线进行绝缘处理，保证绝缘性能符合设计要求。
5.验收测试：完成施工后，进行验收测试，确保各项指标符合规定。
三、施工质量验收与标准1.验收内容：母线、跳线安装质量、焊接质量、绝缘性能、电气性能等。
2.验收标准：严格按照国家相关标准和设计要求进行验收。
3.验收程序：施工单位自检、监理单位验收、业主单位终验。
四、安全施工与管理措施1.施工过程中，严禁无关人员进入施工区域。
2.施工人员应佩戴劳动保护用品，严格遵守安全操作规程。
3.施工设备应定期检查、维修，保证设备安全可靠。
4.建立健全施工现场管理制度，加强现场安全巡查。
五、施工过程中常见问题及解决方法1.母线、跳线安装不平整：调整安装位置，保证线间距离符合要求。
2.焊接质量不佳：加强焊接工艺培训，提高焊接质量。
3.绝缘性能不足：加强绝缘处理，提高绝缘性能。
变电站软母线安装施工工法
变电站软母线安装施工工法变电站软母线安装施工工法一、前言软母线作为变电站输电的重要组成部分，其安装施工工艺对变电站的正常运行起着至关重要的作用。
本文将介绍一种针对软母线安装施工的工法，包括其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点该工法的特点包括施工速度快、工艺简单、适用范围广、可靠性高等。
其中，施工速度快是该工法的最大优势之一，能够大大缩短变电站的建设周期，提高施工效率。
三、适应范围该工法适用于各种不同规模的变电站，包括变电站的新建、改建以及设备更新等项目。
四、工艺原理该工法通过合理的工艺设计和控制，将软母线安装的每个环节都纳入整个施工流程中。
通过实施精细化的施工工艺，确保软母线与其它设备的连接稳固可靠，并且能够承受高电流负荷。
五、施工工艺该工法的施工工艺主要包括以下几个阶段：材料准备、土建工程、支架安装、软母线铺设、连接件安装、绝缘处理、检查验收等。
每个施工阶段都有详细的工艺要求和操作步骤，确保施工过程中每一个细节都得到了妥善处理。
六、劳动组织针对软母线安装施工，需要合理组织施工人员，确保施工过程中各个环节的顺利进行。
提前做好施工计划和进度安排，合理调配人力资源，确保施工任务按时完成。
七、机具设备该工法所需的机具设备主要包括起重机械、焊接设备、铆接设备、绝缘处理设备等。
这些设备的选择和使用方法将对软母线安装的质量和安全起到重要作用。
八、质量控制为确保施工过程中的质量，该工法采取严格的质量控制措施。
包括施工质量验收标准的制定、施工工艺方案的审核、质量检查与监督等。
九、安全措施软母线安装施工过程中存在一定的安全风险，因此必须严格遵守相关的安全措施。
包括施工现场的防护措施、安全标识的设置、人员的安全培训等。
十、经济技术分析针对该工法，进行施工周期、施工成本和使用寿命的分析是非常重要的。
通过对这些指标的分析，可以对工程的经济效益和技术可行性进行评估和比较。
软电缆施工工艺技术标准
软电缆施工工艺技术标准软电缆施工工艺技术标准一、概述软电缆施工工艺技术标准是在软电缆施工过程中遵循的规范和要求。
本标准的目的是确保软电缆的施工质量和安全性，保证电缆的正常运行和寿命。
本标准适用于软电缆的安装、接线和试验等工艺技术环节。
二、施工准备1. 施工前应仔细阅读施工图纸和技术文件，了解施工要求和工艺流程。
2. 准备好所需的施工工具和设备，并保证其良好的状态和操作性能。
3. 确保施工现场的安全性，包括消防设备的准备和施工现场的清理。
三、电缆敷设1. 选择合适的线槽或管道，确保其尺寸和材质符合电缆安装要求。
2. 将电缆轻轻放入线槽或管道中，避免弯折和损坏。
3. 保持电缆的内外表面清洁，避免灰尘和腐蚀物对电缆的影响。
4. 安装固定夹具，保证电缆的固定和牢固性。
四、电缆接线1. 根据施工图纸和接线图纸，正确连接电缆的导体和设备。
2. 使用合适的接线头和接线端子，确保接触良好和电流传输的可靠性。
3. 注意接线的顺序和方向，避免短路和接触不良的情况发生。
4. 进行接线前，应对电缆进行必要的绝缘处理，确保安全性。
五、电缆试验1. 施工完成后，必须对电缆进行必要的试验，包括电阻、绝缘等试验。
2. 使用合适的测试仪器和设备，确保试验数据的准确性和可靠性。
3. 试验过程中应注意安全事项，避免触电和其他意外伤害的发生。
六、施工质量控制1. 施工人员应持证上岗，具备一定的电缆施工和维修经验。
2. 施工过程中应进行必要的质量检查和验收，确保工程质量和安全性。
3. 对出现的质量问题和隐患，应及时采取纠正措施，确保问题不扩大化。
七、安全措施1. 施工人员必须严格按照操作规程进行施工，遵守相关的安全操作规定。
2. 应佩戴必要的防护用品，如安全帽、安全鞋、防护眼镜等。
3. 施工过程中应注意用电安全，如防止电缆短路、触电等事故的发生。
4. 完成施工后，及时整理和清理施工现场，确保施工现场的安全和整洁。
八、施工记录和报告1. 每个施工阶段和工艺环节都应有详细的记录和报告，包括施工日期、施工人员、施工内容等。
软母线安装标准工艺(工艺编号：0102030104)
软母线安装标准工艺（工艺编号：010*******）1、软母线安装标准工艺（1）导线无断股、松散及损伤，扩径导线无凹陷、变形。
（2）绝缘子外观、瓷质完好无损，铸钢件完好，无锈蚀。
（3）连接金具与导线匹配，金具及紧固件光洁，无裂纹、毛刺及凸凹不平。
（4）引流板无变形、损坏。
（5）绝缘子串可调金具的调节螺母紧锁。
（6）母线驰度应符合设计要求，其允许误差为–2.5%～5%，同一档距内三相母线的驰度应一致。
（7）线夹规格、尺寸应与导线规格、型号相符。
（8）压接时必须保持线夹的正确位置，不得歪斜，相邻两模间重叠不应小于5mm，压接后六角形对边尺寸不应大于0.866D+0.2mm（D 为接续管外径）。
（9）扩径导线的弯曲半径，不应小于导线外径的30 倍。
（10）铝管压接后弯曲度小于2%。
（11）均压环安装应无划痕、毛刺，安装牢固、平整、无变形；均压环宜在最低处打泄水孔。
2、软母线安装施工要点（1）软母线施工前，耐张线夹每种导线规格取两件压接后试件送检，试验合格后方可施工。
（2）测量间隔内软母线每相挂点间距离及组装好可调、不可调金具、绝缘子串组装后的长度，核对耐张线夹与软导线规格是否相符，导线压接模具是否满足耐张线夹压接需要，核对横梁挂线点与连接金具是否匹配，导线与线夹接触面均应清除氧化膜，用汽油或丙酮清洗。
清洗长度不少于压接长度的1.2 倍，线夹与导线接触面涂电力复合脂。
（3）根据测量数据和设计图纸提供软导线温度曲线安装图，计算出放线长度。
（4）在放线前检查导线外观无磨损和严重氧化现象，局部磨损用细砂纸进行打磨光滑，放置导线地面应平整，并铺设地毯或其他垫护材料防止导线磨损。
（5）切割前对切割部位两侧进行临时绑扎处理，以防导线抛股；导线断面应与轴线垂直；测量钢锚深度，确定钢芯铝绞线外层去除长度，在锯外层铝绞线时应注意不要伤及钢芯，钢芯压接后应对压接部位作防腐处理，钢锚外部铝管压接前配有填充料时，需将填充料放入铝管内部，铝管压接前检查填充料有无移位（扩径导线与线夹压接时，应用相应芯棒将扩径导线中心所压接部分空隙填满），耐张线夹引流板朝向应与安装后朝向保持一致，压接过程控制每模搭接长度，控制铝管弯曲度，压接后产生的飞边、毛刺进行打磨光滑。
(完整版)换流站典型施工工艺标准化手册
换流站典型施工工艺标准化手册（电气篇）国网直流工程建设有限公司二OO九年六月内容提要本手册根据特高压和常规换流站工程的实践，立足于创新和创优，对其施工工艺进行了总结和提升，指出了工艺重点，形成了具有指导意义的工艺示范标准，是《国家电网公司输变电工程施工示范手册》的延伸，作为国网直流工程建设有限公司的企业标准进行发布实施。
本手册分为适用范围、典型工艺主要流程、工艺流程说明及控制要点三大部分，关键流程前加“☆” ，强条的内容以黑字体标注。
本手册注重统一换流站工程施工的工艺特点，对换流站工程施工工艺具有规范和指导作用。
换流站土建、安装工程的施工方案或作业指导书应结合本工艺手册编写。
本手册由国网直流工程建设有限公司换流站管理部解释。
限于编写者水平，难免存在不足之处，使用中如有意见和建议请与国网直流工程建设有限公司联系编写委员会主编：李文毅副主编：肖安全编委会成员：曹立逊、赵宏伟、袁清云、余乐、种芝艺、张金德、陈力、梁平、刘良军编写组组长：肖安全编写副组组长：种芝艺、黄杰电气篇编写组成员：白光亚、王茂忠、李勇、张诚、关金锁、邹军峰、金钟、何东阳、张雷、周岳林、余国栋、陈永贵、周孚民、汪志军土建篇编写组成员：李煜、张春宝、谭启斌、陈绪德、江云平、杨洪瑞、卢广信、叶川敏、王益民、赵洪胜、李斌、白斯宇、张岭如、孙云波国网直流建设公司在国家电网公司的坚强领导下，落实科学发展观，致力于建设资源节约型、环境友好型社会。
并以特高压建设为着力点，大力推行精益化管理、标准化建设，依托工程建设，组织施工单位开展标准化工艺研究，着力提高施工工艺水平，规范换流站施工工艺，提升工程质量。
本书由国网直流建设公司组织有关换流站参建单位专业技术人员，在借鉴了09 年之前特高压和常规换流站土建和电气施工的经验的基础上，合换流站工程特点研究编写，形成了本手册的电气分册和土建分册。
其中许多工艺方法和流程经过了实践的检验，凝聚了工程建设人员的辛勤劳动和智慧，是后续换流站建设施工工艺的蓝本。
软连接的施工工艺流程及注意事项
